Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности
Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.
Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:
Q = G×s
В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.
Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края
Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.
Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа
Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.
Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

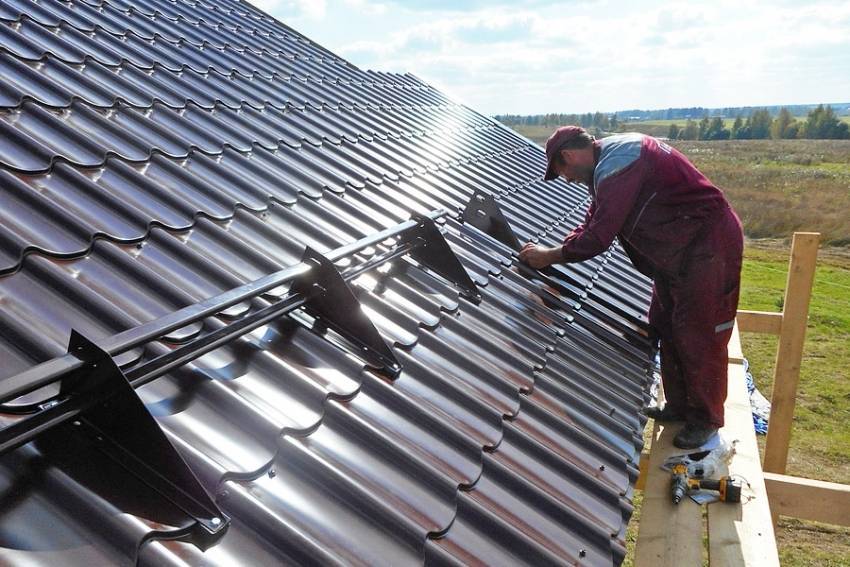

Процесс монтажа трубчатых снегозадержателей на металлочерепицу
Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

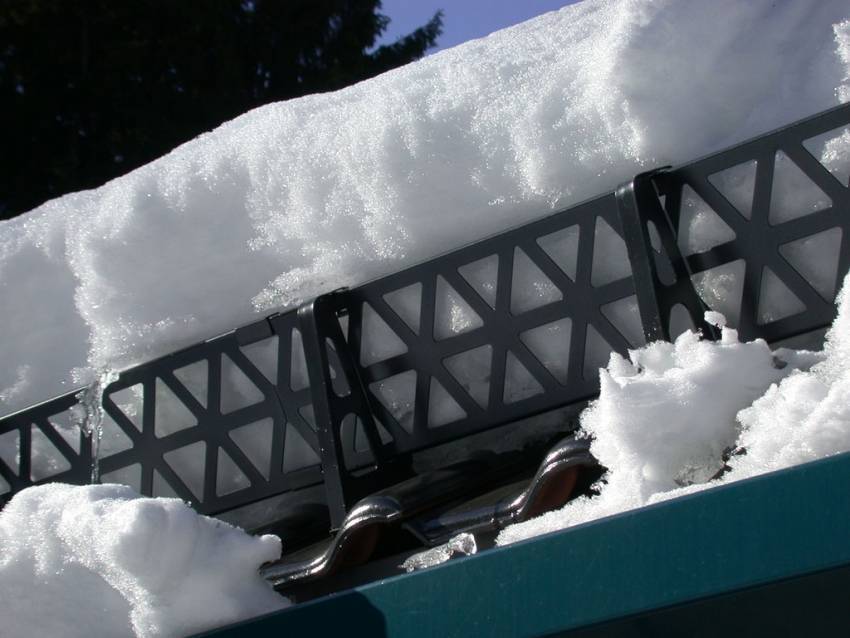

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить
Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.
Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.
Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы
Уголковые снегогозадержатели на металлочерепицу
Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.
Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.
Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

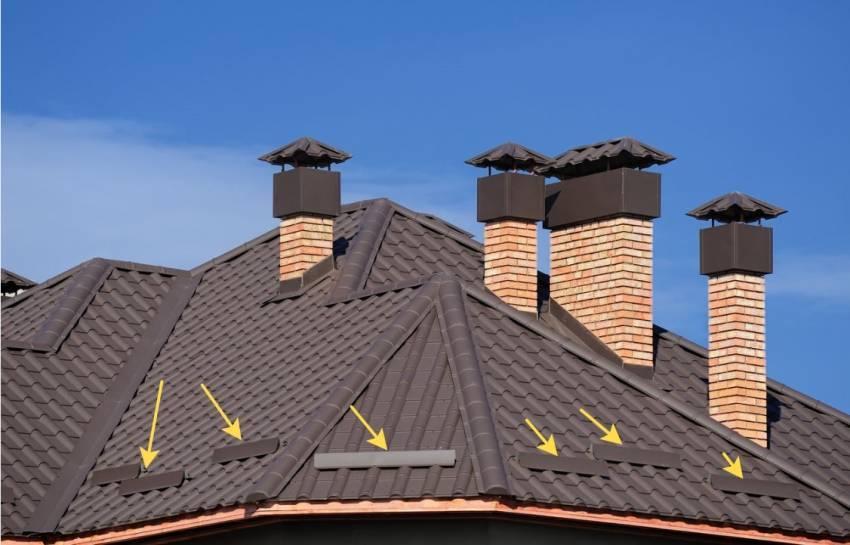

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей
Сколько стоит покрыть крышу
Какой бы конструкции ни была кровля, ее стоимость составляют из четырех позиций:
- каркас;
- изоляторы;
- верхний кровельный материал;
- оплата труда рабочих (в нашем случае эта статья затрат отсутствует).
Первый и самый простой способ установить стоимость своей крыши – обзвонить местные фирмы и спросить у менеджера о ценах на монтаж крыши из металлочерепицы, предварительно посчитав площадь своей крыши. Многие сотрудники охотно расскажут приблизительные расценки. Второй вариант (вычислить все самому) сложнее, но не менее точный и надежный.

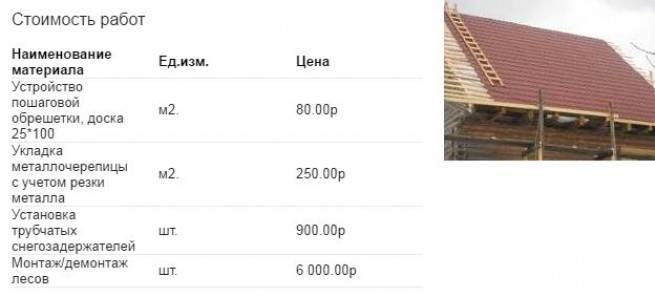

Пример расчёта стоимости работ по монтажу
Расчет объемов
Каркас – деревянная конструкция, состоящая из основных и вспомогательных фрагментов. Первые – мауэрлат, стропила, обрешетка; вторые – затяжка, стойки, подкосы. Все вместе они составляют стропильную систему крыши. В интернете есть хороший онлайн калькулятор, с помощью которого можно вычислить объем пиломатериалов, действующие нагрузки, посмотреть схему раскладки стропил и т.д. Но есть один нюанс – расчет проводится не для всех типов крыш, а для односкатной, двускатной, мансардной (в том числе и ломаной крыши) и вальмовой. То есть, если у Вас больше, чем четыре ската, то считать придется вручную. После того, как определили количество досок и бруса, выбираем изолирующие материалы для крыши из металллочерепицы.
Изолирующие материалы
Изоляторы для кровельных работ потребуются следующие: паро-гидроизоляция и теплоизоляция.
Изолирующие материалы для крыши из металлочерепицы
Основной объем атмосферной влаги удерживает металлочерепица, но пары, содержащиеся в наружном воздухе, все равно попадают внутрь. Чтобы защитить ниже лежащие конструктивные слои применяют парогидроизоляцию. Отличие пароизоляции от гидроизоляции заключается в том, что первая нацелена на пропуск паров изнутри помещения наружу, а вторая – на то, чтобы внешняя влага не проникла внутрь конструкции кровли. Пленочные парогидроизоляторы совмещают в себе функции обоих слоев и бывают перфорированные неперфорированные. На упаковке такого рулонного материала после наименования указывают цифру, она обозначает вес 1м2 пленки.
Кроме распространенных пленочных изоляций строители пользуются и специальными полиэтиленовыми материалами, с внутренней стороны армированными алюминиевой фольгой. Для жилого дома такие пленки редко применяют, обычно их закладывают при строительстве бань, саун, бассейнов.
Лидерами продаж на рынке влагозащитных пленок можно считать «Изопсан», «KLØBER», «Технониколь», «ДЮПОН», но есть и аналоги дешевле.
Ограждающий материал
Как уже было сказано выше, основную защитную функцию несет верхний кровельный слой – металлочерепица, представляющая собой листы тонколистовой стали (оцинкованной), алюминия или меди, покрытые полимерным слоем и деформированные холодным методом. Визуально металлочерепица очень похожа на обыкновенную черепицу, однако имеет гораздо меньшую массу – 5кг/м2, и это не единственное ее достоинство.

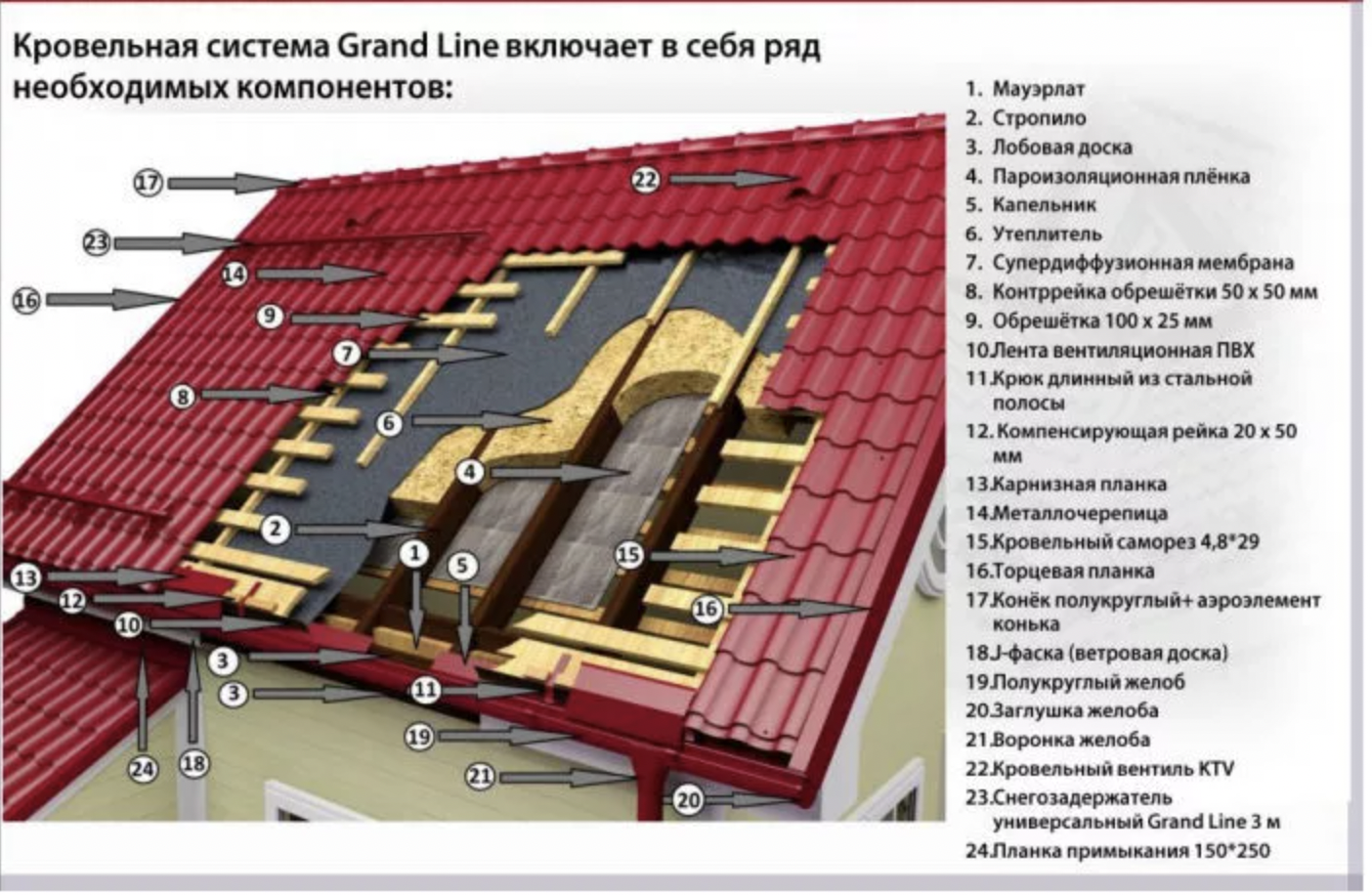

Схема монтажа крыши
Ощутимыми плюсами крыши под металлочерепицу назовем также:
- долговечность (15 – 20 лет);
- эстетичный внешний вид;
- простота монтажа и ремонта в ходе эксплуатации.
Красота, конечно, важна, но качественные характеристики играют определяющую роль
Обращать внимание стоит на:
- стальную основу, содержащую необходимые легирующие элементы, которые улучшают прочность и прокат металла;
- класс и вид защитного покрытия;
- класс и вид защитно-декоративного полимерного покрытия.
Оптимальная толщина стального листа от 0,45 до 0,5 мм. При меньшей толщине возникают трудности в монтаже крыши из металлочерепицы: прогибы, изломы и прочие деформации. Защитная же основа металлопокрытия при производстве металлочерепицы бывает:
- цинковая;
- цинкалюминиевая;
- алюмоцинковая;
- алюмокремниевая;
- железоцинковая.
Расход цинка при производстве составляет 225-275 г/м2.

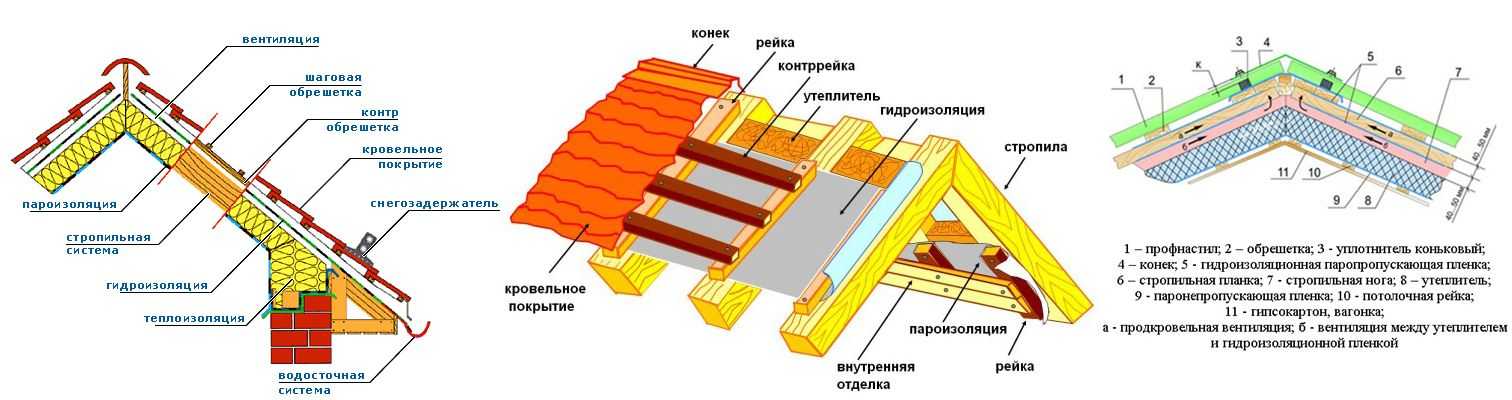

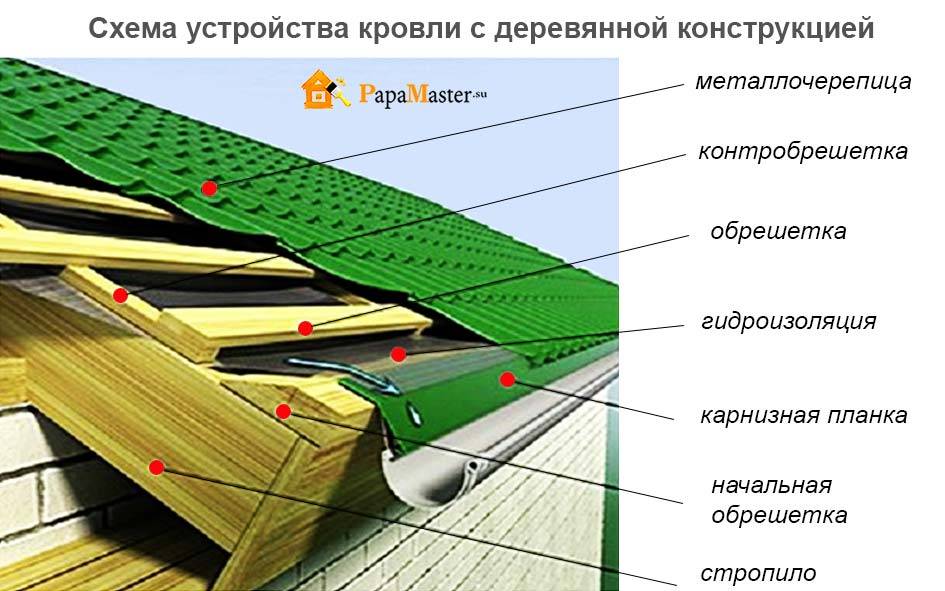

Схема устройства кровли под металлочерепицу
Как защитно-декоративный слой при производстве металлочерепицы используют следующие виды покрытий:
- полиэстеровые (PE);
- полиуретановые (Pural);
- поливинилденфторидные;
- акрилатные;
- пластизольные.
Как крыть кровлю металлочерепицей?
Для облегчения подъема листов на кровлю следует устроить особые лаги. При большой поверхности крыши или неудобстве подачи листов с земли на кровле можно оборудовать стеллажи для временного хранения материала.
Листы укладывают на рейки, отделяя их друг от с друга, что позволяет избежать повреждений. Непосредственно после укладки защитная пленка удаляется.
Ходить по листам следует с большой осторожностью. При необходимости передвижения вдоль покрытия ступать надо в промежутки между волнами, при движении поперек – по складкам
Обувь строителей должна быть мягкой.
Во время дождя возрастает риск возникновения капиллярного эффекта, при котором вода (при подъеме выше уровня стока) может просачиваться в местах наложения листов друг на друга, как бы выдавливаясь между листами.
Чтобы предотвратить данный эффект, на листах проделаны специальные канавки, по которым просочившаяся вода может стечь.
При разновидности материала, где канавка предусматривается с двух сторон листа, она, как правило, бывает справа. По ходу укладки необходимо следить, чтобы каждый последующий лист перекрывал капиллярный паз предыдущего.
Монтаж начинают с укладки первого листа, а следующие можно монтировать как вправо, так и влево.
Начинать надо с той стороны, на которой отсутствуют срезы и скосы и нет необходимости в обрезке листа. Продолжают укладку в направлении к другому скату: к косому коньку или междускатной ендове.
При монтаже справа налево каждый последующий лист ложится на крайнюю волну предшествующего. При этом капиллярная канавка закрывается с левой стороны.
При монтаже слева направо край следующего листа надо помещать под волну предыдущего для покрытия канавки. Этот способ более простой, чем предыдущий, так как один лист закрепляет другой и исключается возможность сдвига.
Однако при этом есть вероятность повреждения полимерного покрытия.
При любой форме конструкции листы выравниваются в горизонтальном направлении параллельно карнизной линии. Свес за карниз составляет 50 мм.
Монтаж листов металлочерепицы в один ряд
При данном методе укладки с правой стороны в левую первый лист выравнивают в соответствии с карнизом и торцом, затем закрепляют рядом с коньком по центру при помощи самореза.
Следующий лист накладывают сверху с захватом одной волны, выравнивают с первым листом и скрепляют их один с другим. Так укладывают не более 4 листов и соединяют их вместе по очереди.
В результате получится блок. Его надо выровнять по карнизу, оставив при этом припуск для свеса. Готовая конструкция крепится к обрешетке.
Многорядный монтаж
При данном способе монтажа первый лист, уложенный справа налево, выравнивают по карнизу и торцу.
Второй лист закрепляется по центру у конька при помощи самореза над первым (с наложением). Затем их выравнивают и скрепляют саморезами.
Третий лист укладывается слева от первого, их также скрепляют. Над ним монтируется следующий (аналогично предыдущим двум).
Блок выравнивают по торцу и карнизу и окончательно закрепляют на обрешетке.
Укладка металлочерепичной кровли на треугольных скатах
До начала монтажа необходимо по центру сделать разметку, а через нее провести осевую линию.
Такая линия проводится и по листу. Лист после их совмещения крепится при помощи винта-самореза. Остальные листы монтируются в обе стороны от первого аналогично первым двум случаям.
При монтаже металлочерепицы на треугольных скатах, косых хребтах, ендовах листы необходимо обрезать (можно прямо на кровле).
Черепицу размечают на особом приспособлении – чертке. Его устраивают следующим образом: кладут две доски шириной 100 мм параллельно друг другу, еще две кладут на них перпендикулярно.
Доски нежестко скрепляют. От внутреннего ребра левой доски до внешнего правой должно сохраняться расстояние 1100 мм.
Ендовы и косые хребты
Лист, который необходимо обрезать, накладывается на целый. Когда устанавливают черток, его свободно закрепленные части поворачиваются.
Поперечно расположенные доски располагают в горизонтальном положении, в то время как вертикальная доска лежит на ендове (косом хребте) внутренней стороной.
Незакрепленный лист размечают после корректной установки. Линию проводят параллельно внешней стороне другой вертикальной доски, не лежащей на ендове.
Затем лист снимают. Обрезку производят четко по разметке, лист соединяют с закрепленным листом. Аналогично производится монтаж остального материала.
Шаг 5. Формирование свесов и конька
На момент окончания укладки металлочерепицы, каркас свесов уже был полностью готов, оставалось только обшить их перфорированным сайдингом. Этот материал имеет отверстия на поверхности, которые дадут возможность проветривать подкровельное пространство и предотвратят скопление конденсата.
Обшивка свесов перфорированным сайдингом (софитами) позволит качественно проветривать подкровельное пространство
Свесы, зашитые софитами — вид снизу

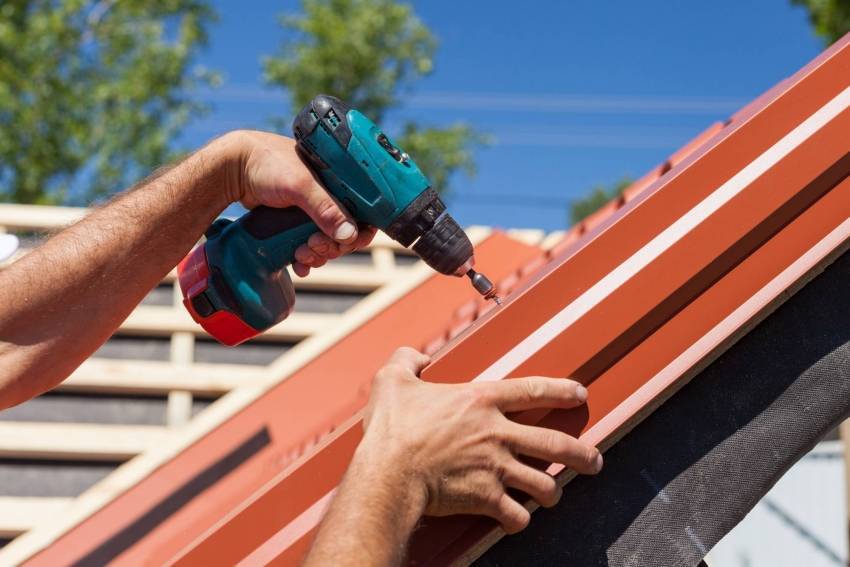

Коньковые планки закрепили на коньках кровли. Отверстия под коньком ничем не перекрывались (кроме дышащей мембраны). Любой плотный барьер, будь-то монтажная пена или уплотнитель, будут служить препятствием свободному выходу влажных паров через конек кровли. Соответственно, будут созданы условия для конденсации влаги под кровлей, на чердаке. Нам этого не нужно, поэтому коньковые зазоры были оставлены открытыми.
Конек, перекрывающий стык скатов крыши
Что понадобиться для укладки материала
Положить металлочерепицу своими руками на крышу дома – это задача несложная. Но, чтобы все шло быстро и без запинок, следует подготовиться к работе. В первую очередь нужно обзавестись всеми инструментами и приспособлениями.
Укладка металлочерепицы на кровлю своими руками проводится с использованием следующего:
- Крыша расположена высоко, поэтому без стремянки не обойтись. Кроме того, нужно подготовить и специальную лестницу, которая будет закрепляться за коньковый брус. Это приспособление нужно для безопасного передвижения по крыше;
- Для того, чтобы поднимать листы металлочерепицы на кровлю, следует подготовить две прочные доски нужной длины и надежную веревку;
- Укладывать любой кровельный материал без его резки невозможно. Поэтому следует приготовить нужный инструмент. В случае с металлочерепицей для этих целей используются ножницы по металлу. Применять «болгарку» или другой инструмент с абразивной режущей поверхностью нельзя. В таком случае вы повредите защитный полимерный слой материала;
- Правильная резка металлочерепицы возможна только по разметке. Для этого удобно использовать мелок или маркер. Также подготовьте длинную линейку или ровный деревянный брусок;
- Места срезов нужно обязательно обработать специальным раствором, чтобы не допустить коррозии. Такое вещество лучше приобрести у того же производителя, у которого была куплена металлочерепица;
- Кровельный материал крепится при помощи саморезов. Но брать любые нельзя. Саморезы должны быть специальные, кровельные. Они обладают оцинковкой и снабжены резиновыми шайбами;
- Вкручивать саморезы можно простой отверткой, но такая работа утомительная и долгая. Поэтому, лучше обзавестись шуруповертом, и желательно с аккумулятором;
- Молоток.
Также следует подготовить и нужные материалы. Кроме саморезов и самой металлочерепицы следует «запастись» доборными изделиями. Любая крыша дома не обходится без карнизной и торцевой планки, конька и других деталей. Их желательно приобрести у того же производителя, у которого была куплена металлочерепица.
Алгоритм выполнения расчетов
Начинается вычислительный процесс с определения общей площади крыши. Точнее каждого из скатов или их больше, чем один. Самостоятельно будут проводиться расчеты или посредством калькуляторов-программ в интернете, в любом случае нужны будет выяснять следующие параметры:
- ширина фронтонной части с проекцией на землю;
- длина свеса (это расстояние между углами дома плюс выступающие участки за фасадные стены);
- высота подъема кровли с учетом нижней или карнизной части (кромка ската почти всегда ниже уровня пола на чердаке, поэтому нужно этот момент учитывать).

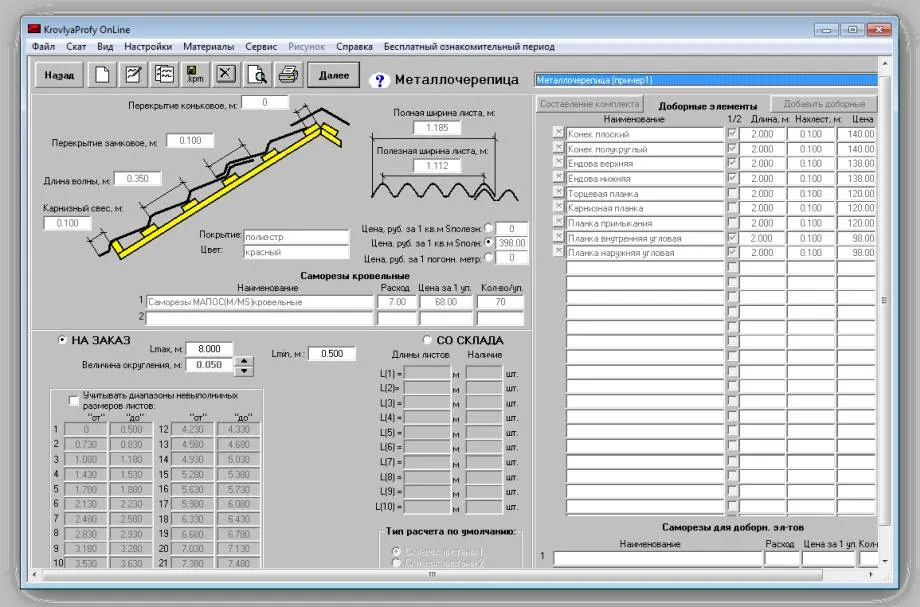

В калькуляторах можно дополнительные ячейки найти для задних, передних и боковых свесов. Тогда за ширину и длину здесь берутся наружные параметры строения. Это то же, что периметр фасада.
Площадь прямоугольника, как известно, вычисляется путем умножения значений двух сторон. Чтобы определить боковую часть, нужно воспользоваться пифагоровской формулой: квадратный корень из суммы квадратов сторон. Например:
- ширина фронтонной части со свесами – 6,8 м (чтобы посчитать площадь ската двускатной крыши, нам нужна половина – это 3,4 м);
- длина ската с выступающей за фасад частью – 8,3 м;
- высота кровли с учетом карнизной части – 4,5 м.
Тогда сумма квадратов будет равна 11,56+68,89=80,45. После извлечения корня получится, что боковая сторона ската приблизительно составляет 9 метров (8,97). В итоге площадь каждого ската будет равна почти 9*8,3=74,7 кв.м. Определение размеров крыши с иной геометрией выполняется по тому же алгоритму, только формулы используются актуальные для каждой геометрической фигуры. В сложных случаях конфигурацию проще разбить на более удобные сектора, а потом все складывать. Главное – не минусовать из полученных результатов технологические проемы в кровле под окна, трубы и вентиляционные каналы, если они традиционно небольшие.
Переходим к кровельному покрытию
Чтобы рассчитать металлочерепицу на крышу, нужно выяснить так называемую полезную площадь выбранного образца. Например, у нас на строительной базе мне понравилась коллекция Монтекристо с фактической шириной 1200 мм, с рабочей – 1150 мм. То есть под нахлестом по следующего листа будет скрываться волна на 50 мм.
На стройбазе у нас есть полотна длиной 1600. Здесь ступеньки (поперечные волны) расположены на расстоянии 400 мм, значит полезных останется только 1200 мм. Но можно заказать у производителя сразу заготовки нужной длины. Правда для изготовления профилированных листов на завод поступают рулоны тонколистовой стали длиной порядка 8 метров. Поэтому и металлочерепицу при расчете кровли рассматривают с аналогичным ограничением (как правило, предельным значением бывает 6 метров). В сумме заказ листов по длине ската выходит экономичнее, так как поперечные нахлесты делать не приходится.
У меня бы на приведенном примере двускатной крыши получилось так с учетом полезных ширины и длины готовых изделий с базы. По карнизной кромке нужно 8300/1150=7,2 или 8 листов. По количеству рядов выходит 9000/1200=7,5. Здесь я округлять не стал, так как ската 2. Ровный счет оказывается актуальным: на оба ската 15 полотен. В сумме получилось для покрытия всей кровли – 8*15=120 штук (или 7,2*15=108). Можно проще рассчитать – по квадратуре крыши: 74,7*2= 149,4 кв.м, 1,2*1,15=1,38 кв.м, 149,4/1,38=109 штук. То есть без округления результаты фактически совпадают.
В этом видео кровельщик делится своим простым подходом по расчету материалов для вальмовой крыши на примере профнастила:

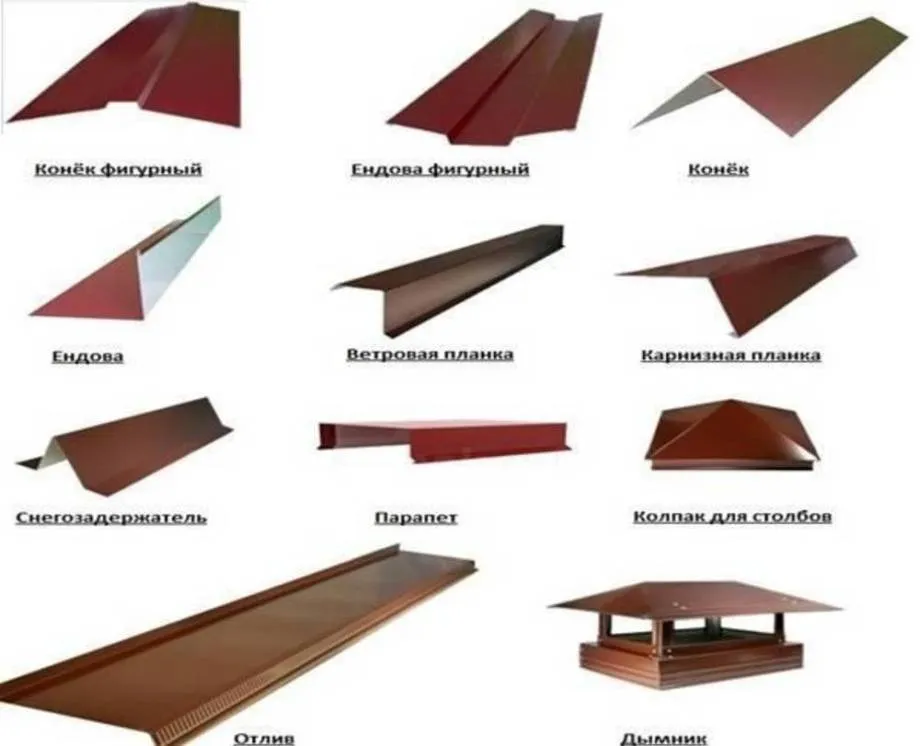

Дополнительные элементы
Металлочерепицу сейчас фактически никто не стелет без дополнительных профилей, что производители предлагают для комплектации коллекций. Это конек, карниз, планки на фронтон или нижняя, верхняя ендова, снегозадержатели. Количество этих элементов также можно рассчитать с помощью калькулятора для металлочерепицы на крышу. Если самостоятельно определять расход, то планки, как правило, поступают в продажу длиной до 2 метров и здесь нахлесты соблюдаются всего на 100 мм. То есть, например, торцевых профилей понадобится (18*2)/1,9=18,9 или 19 штук на каждую сторону.
С саморезами все также несложно. На квадратный метр основного покрытия крыши металлочерепицей рассчитывается порядка 6-8 штук. То есть на 149,4 кв.м. понадобится около 1000-1200. Если доборных элементов много, то можно смело брать 5 упаковок кровельных саморезов по 250 штук.
Цементно-песчаная черепица
Керамическая черепица имеет достаточно внушительный вес. Поэтому для снижения массы кровельного покрытия производители разработали более легкую версию: цементно-песчаная черепица. Эта черепица не подлежит обжигу при производстве, материал прессуют из раствора: песок, цемент марки 200, оксид железа. Внешне цементно-песчаная черепица совершенно не отличается от натуральной.
Производится такая черепица профильными или плоскими плитками, матовая и глазурованная. Рекомендуемый уклон крыши для монтажа 20-600. Укладка осуществляется рядами с перевязкой. Крепление посредством гвоздей, через уже готовые отверстия. С годами этот кровельный материал при условии качественного монтажа становится крепче, при этом не теряет своих свойств. Достоинства: • большой ассортимент форм и цветовой палитры; • экологичность; • высокая прочность; • стойкость к агрессивным атмосферным явлениям; • теплостойкость, шумопоглащение, морозостойкость; • формоустойчивость; • пожаробезопасность; • водонепроницаемость; • огромный эксплуатационный срок (100 и более лет); • практически без отходов при монтаже (если правильно рассчитать площадь, то отходов будет не более 5%).
Отдельно можно выделить легкость обслуживания такой кровли. Уход за крышей из цементно-песчаной черепицы для владельца не будет обременительным. Благодаря покрытию, накопившиеся грязь смывается дождем, также можно это делать самостоятельно посредством воды из шланга.
Ошибки при монтаже металлочерепицы
Итак, типичными ошибками при монтаже металлочерепицы, являются:
? Неправильная транспортировка металлочерепицы и выгрузка материала. Вследствие этого можно серьезно нарушить целостность металлочерепицы, что повлияет на её эксплуатационные свойства. В первую очередь это относится к металлочерепице, длина которой превышает 3 метра и более. Разгрузку длинной металлочерепицы следует осуществлять таким образом, чтобы исключить какой-либо прогиб в центральной её части.
? Ошибки, допущенные при сборке обрешетки. Нередко металлочерепицу укладывают на старую обрешетку, которая осталось после шифера. Это одна из самых распространенных ошибок связанных с экономией стройматериалов. Дело в том, что шаг обрешетки для обычного шифера и металлочерепицы, совсем разный. Для металлочерепицы обрешетка должна собираться с шагом не более 40 сантиметров. В итоге, выполнив монтаж металлочерепицы на старую обрешетку, можно получить ряд проблем связанных с протечкой кровли и порчей материалов.
? Экономия на металлочерепице, также как и со старой обрешеткой, может сыграть свою злую шутку. Слишком тонкая металлочерепица легко гнется под ногами при укладке, да и о долговечности такой кровли можно забыть
Поэтому важно выбирать только качественные кровельные материалы, которые прослужат не одно десятилетие, и с ними при этом, ничего не случится
? Нередко ошибки при монтаже металлочерепицы связаны и с неправильными расчетами касательно длины листа. Опытные кровельщики знают, что укладку листов металлочерепицы можно производить как с продольным, так и с поперечным нахлестом. При этом нахлест металлочерепицы должен составлять не менее одной волны. ? Неправильное расположение крепежных элементов на металлочерепице, также является достаточно распространенной ошибкой при её монтаже. Многие вкручивают саморез в металлочерепицу на гребне волны, хотя нужно это делать под гребнем, в том месте, где металлочерепица контактирует с обрешеткой. Для этого, конечно же, заранее требуется произвести все необходимые расчеты, ещё до монтажа обрешетки.
Какие саморезы лучше использовать для монтажа металлочерепицы?
Не менее распространенные ошибки при монтаже металлочерепицы связаны и с неправильным выбором крепежа для этих целей. Крепление металлочерепицы к обрешетке следует осуществлять только теми саморезами, которые имеют специальные уплотнительные резинки. При этом использование обычных саморезов по дереву, просто недопустимо.
Длина саморезов для металлочерепицы, также должна быть правильно рассчитана. Часто доборные элементы фиксируются чрезмерно короткими саморезами, из-за чего впоследствии наблюдается ряд непредвиденных проблем в эксплуатации кровли.
Ну и последнее, не рекомендуется резать металлочерепицу болгаркой или любым другим, подобным инструментом. Дело в том, что после болгарки, на металлочерепице остаются большие деформационные полосы, из-за которых может возникнуть коррозия кровельного материала. Резать металлочерепицу следует только ножницами по металлу.
Многие при монтаже металлочерепицы задаются вопросом о том, следует ли обустраивать под нею контрбрус. Так вот, создание минимального вентиляционного отверстия под металлочерепицей, в пределах 4-5 см, необходимо для того, чтобы исключить образование конденсата под кровлей, увеличив тем самым срок её непрерывного использования.
