Проектирование

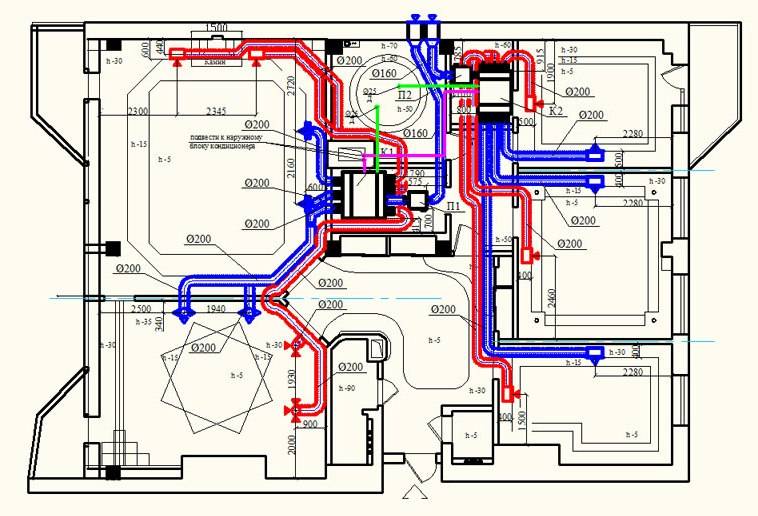

Пример проекта вентиляции дома
Установка вентиляции, как и любой инженерной системы, требует грамотного проектирования.
Осуществляется монтаж в несколько этапов:
- определение объема воздухообмена;
- внесение поправок в соответствии с конструктивными особенностями помещения;
- составление схемы прокладки вентиляционных каналов.
Перед проведением монтажных работ необходимо подобрать нужный размер сечения воздуховодов и рассчитать их длину. На данном этапе также потребуется определить мощность вентиляторов.
Для вытяжного она равняется объему помещения, умноженному на 12. Для приточного – площади комнаты, умноженной на 3.
При проектировании вентиляционной системы с функцией кондиционирования воздуха нужно добавить монтаж дополнительного элемента охлаждения, соединенного с холодильной установкой.
При добавлении в систему отопительных функций в проект нужно внести установку рекуператора – механизма, проводящего одновременно 2 воздушных потока.
Проектирование вытяжной установки начинается с разработки технического задания. В нем указываются все требования по воздухообмену для каждой комнаты.
Основные этапы проектирования:
- Расчет притока воздуха. На основании этого параметра определяются размеры воздуховодов и планируется разводка вентиляционных каналов.
- Выбор способа подачи воздуха: естественный, принудительный, смешанный.
- Определение пропускной способности отдельных элементов системы и потерь внутри них.
- Вычисление звуковых параметров.
- Подготовка чертежей для каждого элемента системы.
С учетом всех требований, отраженных в техническом задании, разрабатывается полная схема вентиляционной системы.
Она должна быть утверждена до проведения работ по отделке помещения, так как в процессе монтажа может потребоваться создание разного рода углублений и отверстий в стенах.
При составлении проекта вентиляционной системы нужно соблюдать все условия по обеспечению удобства и простоты монтажных работ:
- количество узловых элементов должно быть сведено к минимуму;
- процедуры по обслуживанию системы должны быть простыми и понятными рядовому пользователю;
- система должна иметь запасные каналы и узлы, которые послужат альтернативой основным во время ремонта;
- все элементы системы должны гармонично вписываться в интерьер помещения.

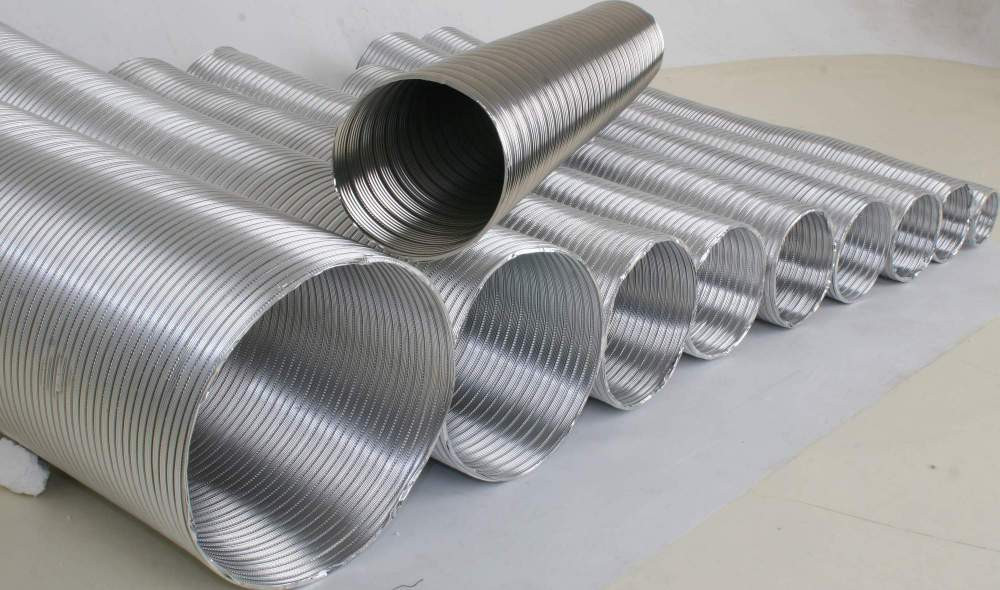

МОНТАЖ ТЕПЛОИЗОЛИРОВАННЫХ ГИБКИХ ВОЗДУХОВОДОВ
Схемы а я б применимы для крепления воздуховодов круглого сечения всех размеров нормализованного ряда и воздуховодов прямоугольного сечения шириной до 1000 мм, схемы в и г для крепления воздуховодов прямоугольного сечения шириной более 1000 мм. Произведите монтаж воздухопроводов, используя фланцевые крепления. Для того чтобы монтаж воздухопровода прошел качественно и по всем правилам безопасности, рекомендуется поручить это задание в руки соответствующих работников, осведомленных и нормах и технологиях монтажных работ. очистка воздушного потока от загрязнений и примесей. Крепление Вертикальных Воздуховодов к Стене
Заключение Металлические гибкие воздуховоды могут потрескаться, если соединение с каналом будет слишком «резким» (рис. 4). Если воздуховод подсоединяют к вентиляционной арматуре, соединение должно быть как можно более «прямолинейным». Слишком большое количество изгибов рядом с арматурой приводит к увеличению потерь давления. На рис. 5 показано «правильное» соединение, а на рис. 6 — неправильное. Загерметизировать соединение с помощью алюминиевой ленты, обернув ее вокруг воздуховода по меньшей мере два раза;. Бесфланцевое соединение чаще используется для воздуховодов круглого поперечного сечения малого или среднего диаметра.
Техника безопасности при монтаже воздуховода
Каждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.
Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:
- обеспечение сотрудника специальной одеждой, обувью и СИЗ;
- прописан график рабочего дня и время отдыха;
- состояние освещенности на участке работы;
- недопущение «зевак» в зону монтажа.
Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.
Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.
До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.
Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.
Как нарастить воздуховод
Нарастить сооружение, размещенное вертикальным образом, можно несколькими вариантами: нарастить снизу, нарастить сверху, использовать метод выдавливания.
Наращивание конструкции снизу применяется, если осуществляется крепление воздуховода к наружной стене либо в шахте. Для этого понадобится применить подъемный механизм. Его трос будет протянут вдоль стены либо спущен по шахте. Чтобы зафиксировать крепеж, потребуется использование подъемника. Сборка деталей вентиляции производится по частям. Звенья поднимают при использовании троса лебедки к месту фиксации, там закрепляют, присоединяя к каналу, имеющемуся в наличии. Также в порядке очередности производится монтаж всех остальных деталей системы вентиляции. После завершения всех работ лебедку снимают, проводят фиксацию последнего элемента вентиляции с зонтом.
Если грузоподъемность приспособлений недостаточна фрагментам вентиляции, то применяют способ наращивания сверху. Собирают каждый фрагмент методом, который был описан выше. Собранные крупные фрагменты соединяют между собой методом наращивания сверху. Для этого каждую часть требуется предварительно укреплять на опорах. Второй фрагмент сооружения устанавливают на место, размеченное соответственно проекту. От этого фрагмента протягивают к первому куску канат лебедки. Освобождают от фиксирующих деталей вторую часть, монтируют ее возле первой.
Метод выдавливания применяется, если необходимо осуществить монтаж деталей вентиляции, размещенной вертикально в шахте или через отверстия, которые находятся в кровле зданий.
Для этого метода потребуется установить два подъемных механизма с блоками, а в самой стене производится установка средств крепления воздуховодов. Из частей монтируется необходимый фрагмент. Далее, к нижнему фланцу собранной части необходимо прикрепить плиту с петлями, для того чтобы завести в нее тросы от подъемного механизма. Далее необходимо поднимать полученную конструкцию при помощи лебедки вверх, пока над крышей сооружения не будет виден верхний фланец собранного фрагмента.
Нужно проследить, чтобы над уровнем крыши он выступал не более, чем на 0,45 метра. На необходимой высоте производят установку фрагментов трубы с зонтом, соединяют его с крышей при помощи тросов.
Для проведения работ потребуются специальные инструменты:
- Защитные перчатки;
- Фломастер для нанесения разметки;
- Нож;
- Бокорезы;
- Шуруповерт;
- Дрель;
- Плоскогубцы;
- Кисти.
Наращивание воздуховода
А также могут потребоваться следующие материалы: несколько видов ленты (ПВХ, алюминиевая, акриловая, силиконовая, матерчатая), мастика, герметик и хомуты для крепежа.
Хомуты – это специальные соединительные элементы, использование которых позволяет легко скрепить детали трубы. Они могут быть как с резиновым профилем, так и без него. Подходят как для вертикального крепежа, так и для горизонтального. Бывают из разных материалов.
Как зафиксировать горизонтальную систему вентиляции?
Чтобы закрепить горизонтальную систему воздухообмена, потребуются металлические кронштейны в форме уголков. Их необходимо будет укрепить на стене, используя подкладку. Насколько глубоко потребуется вмонтировать в стену кронштейн, зависит от размеров трубы.
Если крепить детали оборудования нужно к колонне из железобетона, то используются для этой цели косынки из металлического листа, уголок, подкосы. Сначала при помощи дюбелей на колонне укрепляют косынку, уже к ней прикрепляют подкос, уголок.
Для прикрепления оборудования к плите из бетона потребуются специальные кронштейны, если колонна выполнена из металла, то траверсы, хомуты. Для прикрепления сооружения к балке потребуются металлические скобы.
Монтаж решетки вентиляции
Является заключительным этапом монтажа элементов вентиляционной системы. Монтирование вентиляционной решетки является относительно простым процессом. Монтаж решетки вентиляции можно осуществить следующими методами:
Самый надежный и простой способ – крепление шурупами (дюбелями) к стене. При этом вентиляционная рама устанавливается в воздуховод. Во избежание дребезжания используют прокладки из прорезиненных материалов.
Второй способ крепления – крепление на монтажный клей, жидкие гвозди, силикон. Для надежности контакта необходимо предварительно обезжирить поверхность решетки. Важным моментом клеевого соединения также является обеспечение плотного контакта материалов в начальным промежуток времени.
Установить решетку также можно с помощью пружинных распорных деталей. Иногда данные соединительные элементы идут в комплекте с решеткой при ее покупке. Преимуществом данного соединения является возможность неоднократного снятия решетки.
При любом из перечисленных методов важно обеспечить плотное прилегание решетки к стене. При необходимости для изолирования канала нужно использовать силиконовый герметик
Монтаж вентиляционной системы – ответственный и сложный процесс. Если в каком-либо помещении или здании требуется осуществить монтаж вентиляции, то лучше обратиться к опытным квалифицированным специалистам, которые с легкостью могут решить все поставленные перед ними задачи.
Получить бесплатную консультацию инженера по монтажу вентиляции
Получить!
Монтаж жесткого прямоугольного воздуховода
Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.
На практике встречаются несколько способов:
- Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
- Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.
Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.
Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:
- скоба более 900 мм при двадцати миллиметровых фланцах;
- скоба более 1100мм при тридцати миллиметровых.
При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:
- для 20-мм стыков используется от 700 мм;
- для 30-мм стыков применяется при ширине больше 900 мм.
На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.
Круглый или квадратный?
Канальные вентиляторы всегда бывают встроены в воздуховоды, которые, как правило, устанавливаются скрытно: за фальш-потолками, в декоративных колоннах и т.д. При этом форма сечения их каналов может быть разной — как прямоугольной (чаще всего — квадратной), так и круглой. Какое из них предпочтительнее? Сравним:
| Вентилятор канальный круглый | Вентилятор канальный прямоугольный | |
| Где применяется | В воздуховаодах с круглым сечением | Используется в профильных прямоугольных воздуховодах |
| Достоинства | Допускает использование гибкого воздуховода | Позволяет эффективно использовать даже ограниченное подпотолочное пространство |
| Недостатки | Имеет меньшую, по сравнению с прямоугольным, пропускуную способность | Допускает более значительные, чем в круглом воздуховоде, утечки воздуха за счет негорметичности канала |
В общем, вариант с круглым сечением более популярен, поскольку он имеет еще одно немаловажное преимущество перед прямоугольным. В прямоугольном воздуходе короб, в котором размещается вентилятор, работае как резонатор — и тем самым увеличивает производимый им шум
Поэтому круглый вариант в этом смысле также предпочтительнее
Поэтому круглый вариант в этом смысле также предпочтительнее.
Общие правила
При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:
- Оптимальное расстояние между крепежом — 40-50 см.
- Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
- Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.
В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.
Особенности установки вентиляционных воздуховодов
Способы крепления воздуховодов.
Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.
Вертикальное и горизонтальное крепление
При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.
Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.
При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.

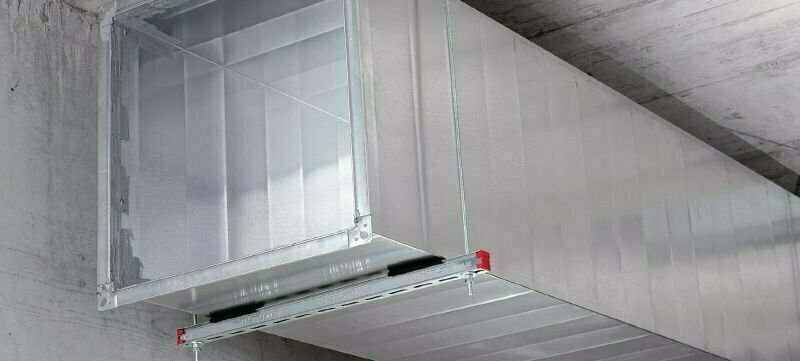

Монтаж жесткого прямоугольного воздуховода
Горизонтальные металлические трубы имеют большое сечение и в основном используются на крупных промышленных предприятиях. В целях безопасности большинство труб собираются на земле в большие блоки длиной до 25-30 метров, а затем поднимаются на определенную высоту с помощью специального оборудования.
Горизонтальные металлические трубы собираются следующим образом:
- Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
- Расстановка подъемного оборудования, подготовка строительных лесов и вышек
- Соединение укрупненных узлов из прямых отрезков и фасонных частей
- Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
- Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
- Соединение последнего отрезка с ранее смонтированным участком воздуховода.
Металлические трубы часто прокладывают в межпотолочном пространстве или под крышами зданий. Эти методы более сложные, но они позволяют сэкономить пространство и улучшить интерьер.
Нормативные расстояния
Крепление воздушных каналов производится к разным поверхностям:
- потолочная плита
- потолочные фермы или несущие элементы, закрепленные на них
- стены
- пол
При установке системы необходимо соблюдать следующие нормативы:
- расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
- расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
- от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
- расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
- все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания
Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.
Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

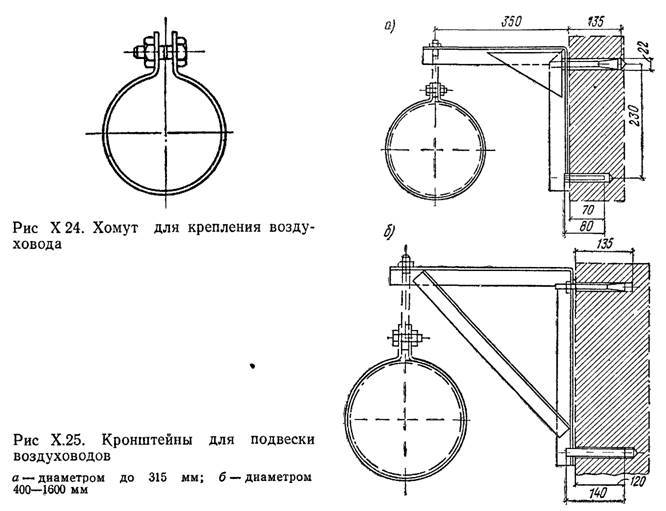

Способы крепления воздуховодов
Крепление с помощью дюбелей и профилей. Один из самых популярных методов крепления в профессиональной среде — с помощью Z- и L-профиля. Принципиальной разницы нет — в обоих случаях профиль крепится к коробке с помощью саморезов. Z-профиль часто используется для поддержки тяжелых, громоздких труб. В этом случае уголок дополнительно поддерживает трубу под нижним углом и обеспечивает дополнительную жесткость, снижая нагрузку на саморезы.
В месте крепления профиля к болту крепятся эластичные уплотнители — они гасят вибрации лестницы и снижают уровень шума.
Крепление гвоздями и поперечными скобами обычно используется при укладке больших лестниц шириной более 600 мм. Здесь корпус лестницы опирается на крестовину, а возможные боковые перемещения ограничиваются шпильками. Для более прочного крепления и лучшей звукоизоляции между стенкой воздуховода и крестовиной прокладывается дополнительный резиновый профиль. Этот метод предпочтителен при монтаже звуко- и теплоизолированных воздуховодов, так как сам воздуховод остается полностью герметичным из-за отказа от саморезов.
Крепление с помощью болтов и хомутов лучше всего подходит для круглых воздуховодов, как гладких, так и изолированных.
Хомуты без болтов можно использовать при монтаже небольших участков гибких труб.
Крепление с помощью перфорированной ленты можно использовать для круглых и прямоугольных труб. В первом случае лента наматывается на петлю, во втором — крепится к сальнику проводника. Хотя этот метод относительно недорогой, он не обеспечивает необходимой жесткости и может вызвать заметные вибрации. Этот метод подходит только для небольших проводников диаметром до 200 мм.
С противоположной стороны кабелепровод крепится непосредственно к потолку с помощью анкера или к металлической опоре с помощью хомута.
Техника безопасности при монтаже воздуховода
Расчет диаметра труб для вентиляции можно делать самостоятельно по таблице
Для работы на высоте применяются надежные подмости (в домашних условиях), сертифицированные леса (в промышленных масштабах). Обязательно используется страховочные пояса. Надеваются защитные очки и перчатки при работе с ватными утеплителями, которые выделяют в атмосферу волокнистые примеси.
Резка утеплителя проводится хорошо заточенным инструментом, желательно за один раз, чтобы не происходило размочаливание материала. При попадании вредного вещества в глаза их промывают большим объемом воды и сразу обращаются к врачу. Специалисты надевают нескользящую обувь для работы на подмостях и защитные каски на голову.
Первые шаги по установке воздуховода к стене
После выбора нужного типа воздуховода необходимо правильно произвести его установку. Если воздуховод устанавливается к стене, то нужно учитывать множество особенностей и тонкостей. Первое, что необходимо сделать, разметить на стене точки, к которым будут присоединены . Следует позаботиться о том, чтобы средства транспортировки секций вентиляционного устройства находились у вас под рукой. Они понадобятся для быстрой сборки конструкции.
https://youtube.com/watch?v=aG-ZPsV3c-M
Перед тем как начинать установку, на наружную стену должны быть установлены крепления, консоль с блоком и лебедка с отводным блоком. Далее необходимо сконструировать блок и присоединить к нему стропы. Далее его нужно поднять на необходимую высоту. Так как установить блоки ровно и правильно с первого раза едва ли получится, их можно выровнять с помощью специальных оттяжек. Обязательно следует проверить надежность крепления. Блоки должны плотно и герметично соединяться друг с другом, образую конструкцию вертикальных воздуховодов.
Соединение прямоугольных воздуходов
Производитель условно называет плоскими воздуховоды прямоугольного сечения (Плоскость имеет два измерения, воздуховод – объёмная фигура, имеющая три измерения).
Монтаж прямоугольных элементов воздуховодной системы осуществляется так же, как круглых, с той лишь разницей, что внешние размеры трубы немного меньше внутренних размеров фитингов. Соответственно, в отличие от круглой, прямоугольная труба входит внутрь любого фитинга.
Соединение прямоугольных труб осуществляется через переходник-соединитель с таким же названием, как для круглых – СКП. Размеры которого в отличие от круглых несколько больше размеров самих труб. И он «обхватывает» трубу.
Еще одно отличие прямоугольных от круглых заключается в их ориентации при монтаже: горизонтальной или вертикальной.
Горизонтальные трубы или фитинги монтируются широкой частью на горизонтальную поверхность, например, потолок.
Вертикальные – на стены.
Из фитингов колена имеют вертикальное и горизонтальное исполнения, тройники – только одно – горизонтальное. Что, впрочем, не мешает ориентировать их вертикально.
Тройники можно установить как горизонтально, так и вертикально.
Деление это весьма условно. Один и тот же элемент может быть и тем и другим в зависимости от дальнейшего перехода. Пример разной ориентации одного и того же участка воздуховодного канала приведен ниже.
Для случая объединения нескольких воздуховодов в один – с большим сечением имеется переход с размера 60х120 мм на размер с большим сечением – 60х204 мм.
Есть еще элементы, которые можно отнести к комбинированным.
Например. В кухне-столовой требуется провести от вытяжки электроплиты воздуховодный канал в общий вентиляционный канал.
Но, при этом хорошо бы организовать еще вытяжку из общего помещения столовой, чтобы удалять загрязненный воздух даже в том случае, когда не пользуются электроплитой. В этом случае поможет площадка торцевая с решеткой 100ПТПР размерами 180х250 мм, D=100 или 125 мм.
Воздуховодный канал от вытяжки подключается к фланцу, а
естественная тяга удаляет воздух из помещения через решётку.
Решетка имеет защитный девиатор (козырёк), предотвращающий
обратный поток воздуха через нижнюю решетку.
Помимо основных есть еще ряд дополняющих элементов: хомуты, держатели каналов, фланцы и т.п.
Их применение не требует подробных объяснений.
Техника безопасности выполнения монтажа
Большинство технологических процессов по установке воздухопроводящих труб выполняется на высоте. Вследствие этого приходится использовать грузоподъемное оборудование. Монтажники обязаны перед началом операций прослушать инструктаж, с отметкой в журнале, по технике безопасности.
Успешному результату проведения монтажа способствует соблюдение следующих правил:
- работы выполняются только квалифицированными монтажниками-высотниками;
- участок проведения работ обязательно ограждается, с одновременным блокированием прохода посторонним лицам;
- все подготовительные операции или сбор сложных узлов производится только на земле.
Выполнение производственных процессов в зданиях частной собственности потребуется установка крепких подмостков, строительных лесов. Операции с теплоизоляцией на барильетах и коробах осуществляются обязательно в защитных очках, респираторах и перчатках.
Видеоматериал приводит операцию сборки узлов и монтажа вентиляционной конструкции к плитам потолочного перекрытия. Монтажники используют перфораторы, крепежные детали, силиконовый герметик, строительные леса. Следующий видеосюжет продолжает представление монтажа воздуховода.
Грамотно проведенное проектное комплексное мероприятие и проложенные воздухопроводящие сети обеспечивают бесперебойную подачу уличного воздуха с одновременным отводом пылевых масс. Магистрали также не забиваются пылевыми отложениями при соблюдении монтажа поворотов и углов и исключают повреждение системы.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.
Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна
Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.
В зависимости от модели доступны следующие опции:
- Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
- Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
- Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
- Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.
Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.
Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.
На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.
Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.
Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.
Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.
Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.
Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования
Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше
Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.
Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.
Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой
