Крепление полотенцесушителя к стене: виды крепления и монтаж (инструкция)

Способы крепления полотенцесушителей

— стационарный . Это жесткий способ установки, при котором сантехническое изделие не может изменять свои положение.

— поворотный . При данном способе крепления полотенцесушителя, в дальнейшем возможно вращать оборудование на 180° относительна стены. В роли уплотнителей при монтаже выступают резиновые кольца. Учитывая тот факт, то разворачивание будет производится довольно часто, рекомендуется отдавать предпочтение наиболее качественным вариантам.

Монтаж электрического полотенцесушителя должен предусматривать надежное заземление. Установка производится скрытым способом (проводка прокладывается в стене) или открытым — подключение устройства в розетку. При этом крепление для электрического полотенцесушителя должно размещаться на удалении не менее 60 см от ванной, раковины, душевой кабины.

Конструктивные особенности змеевиков

Еще 5-7 лет назад в строительных магазинах не было такого ассортимента крепежа для радиаторов, поэтому держатель представлял собой простой металлический крюк, зафиксированный в стене.

К сожалению, такой монтаж не мог похвастаться надежностью. В сегодняшних реалиях оптимальным крепежным элементом являются кронштейны. Они состоят из следующих элементов:

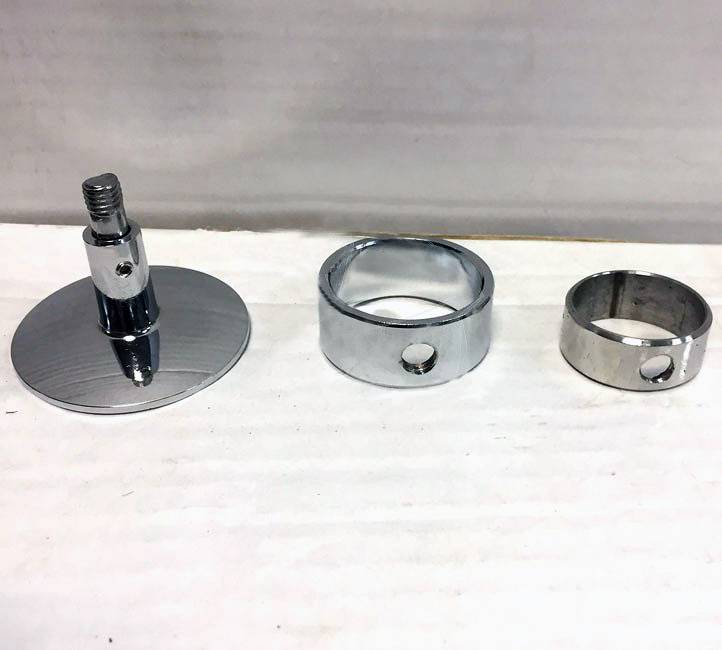

Крепежная полка (шильдас отверстиями для саморезов) – в основании змеевика реализована специальная полочка, непосредственно которой производится монтаж к стене (например, саморезами на плитку). Для максимально надежной фиксации в каждую полочку загоняют по 2 самореза.
Ножка для полочки – с одной стороны ножка имеет кольцо фиксации полотенцесушителя, а другая сторона прочно соединена с крепежной полочкой. Высота ножки – не более 5 см и этого вполне хватает для того, чтобы прочно закрепить полотенцесушитель к стене. В редких случаях (особенно для малогабаритной ванны) можно выбрать крепление с телескопической ножкой, которое можно укоротить или удлинить.
Кольцо фиксации – кольцо фиксируется на трубе устройства, чтобы исключить его люфт.

Тяжелые змеевики и дизайнерские модели требуют установки дополнительных точек крепления на стену, чтобы равномерно распределить вес. Элементы крепежа могут быть 28, 32, 38 мм и зависят от диаметра трубы.

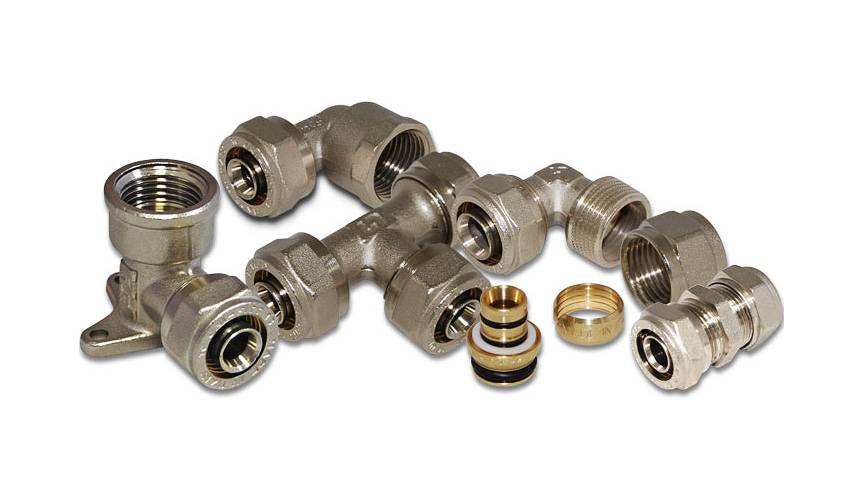

Виды фитингов для монтажа

Конструктивно фитинги для полотенцесушителя мало отличаются от обычных сантехнических. Однако эти фитинги имеют более привлекательный внешний вид, поскольку являются частью интерьера, его украшением. По материалу фитинги выбирают соответствующие змеевику. Нержавейка и хромированные детали имеют металлический серебристый цвет. Фитинги из латуни это желтый металл.

Для установки полотенцесушителя вам понадобятся следующие фитинги:

уголок – поворотный фитинг на 45 или 90 градусов, для подключения к центральной трубе с изменением направления;
тройник – для врезки в трубу отвода;
удлинитель разъемный – патрубок для увеличения расстояния от стены до змеевика;
крестовина – фитинг для врезки в трубу двух отводов одновременно;
муфта – для соединения прямых труб;
муфта-американка – для соединения резьбовых фитингов без поворота деталей;
кронштейны для крепления змеевика к стене;
заглушки;
кран запорный – для установки байпаса.

Полимерная подмотка не даст змеевику гулять относительно трубы и сделает соединение герметичным.

Байпас устанавливают перед полотенцесушителем с той же целью, что и для радиатора отопления – чтобы в случае необходимости можно было отрезать змеевик от системы, не мешая при этом работе всего стояка.

Самостоятельная установка полотенцесушителя

Монтаж змеевика можно условно разделить на несколько этапов:

Демонтаж старого полотенцесушителя.
Подготовка коммуникаций.
Установка кранов.
Монтаж крепления.
Монтаж, затягивание «американок».
Разметка.
Подготовка отверстий.
Фиксация полотенцесушителя.
Затягивание креплений и проверка работоспособности.

Демонтаж старого полотенцесушителя. Начинать работу следует перекрыв стояк (предварительно это мероприятие требуется согласовать с жилищно-коммунальными службами). Болгаркой, надев на нее диск по металлу, срезают старый змеевик.

Подготовка коммуникаций. Регулируют положение отводов, выровняв их по уровню. Если диаметр выхода не совпадает с входным отверстием змеевика, следует накрутить переходник.

Установка кранов. На торчащие из стены выводы стоит установить отсекающие краны

Такая мера предосторожности поможет спокойно заниматься ремонтом и заменой полотенцесушителя без отключения общего стояка. В конструкцию следует встроить так называемый «байпас» – это небольшая перемычка, которая соединяет вход и выход змеевика

Монтаж крепления. Если кронштейн с разъемным кольцом, то сначала устанавливают основную его, устанавливают полотенцесушитель, а затем окончательно закрепляют конструкцию. Если кольцо неразъемное, его предварительно надевают на трубу. Если элемент отличается от стандартных изделий, то следует действовать согласно инструкции, которую прилагает производитель.

Монтаж, затягивание «американок». На выходы змеевика с использованием герметизирующей пасты, сантехнической пропитки устанавливают «американки». Хорошо затянутая накидная гайка позволяет сделать соединение максимально надежным.

Отметка. Прислонив полотенцесушитель к выводам, выравнивают его положение по уровню, после чего карандашом отмечают места для отверстий на стене. Рекомендуется делать пометки через отверстия для крепежа.

Подготовка отверстий. Если стена облицована плиткой, то берут сверло для плитки и углубляются до бетонной стены. Потом берут бур для бетона и продолжают сверление. В получившееся отверстие забивают дюбель. Специальные плиточные сверла помогут избежать трещин, сколов, крошения облицовки.

Фиксация полотенцесушителя. Установив изделие на место, закрепляют опорные пластины. Для этого вставляют стопорные винты в дюбеля, вкручивают их отверткой до полного углубления. Вращением регулировочных винтов выставляют змеевик параллельно стенам. С помощью кронштейнов регулируется расстояние до стены.

Затягивание креплений, проверка системы. Все фитинги, установленные на полотенцесушитель, проверяются, подтягиваются, закручиваются

Важно не переусердствовать, чтобы не сорвать резьбу. Для проверки качества работ медленно открывают кран подачи воды, потом спуска

Хорошо прикрепленный прибор должен греться, не протекать.

Монтаж электрического полотенцесушителя выполнить значительно легче. Он проводится в несколько этапов:

подготовка устройства;
фиксация креплений;
разметка;
подготовка отверстий;
фиксация прибора;
укладка скрытой проводки;
закрепление декоративных накладок.

Подготовка устройства. Теплоноситель распаковывают, комплектующие для полотенцесушителей вынимают, растягивают шнур, чтобы он выпрямился. Если в крепежных планках предусмотрены отверстия, то пропускают провод через них. Купленный в холодное время года прибор должен прогреться до комнатной температуры.

Фиксация креплений. Элементы устанавливают на заднюю сторону прибора.

Разметка. Приложив полотенцесушитель к стене, выставив его по плоскости, намечают места для отверстий. В месте сверления рекомендуется наклеить малярную ленту, что позволит сохранить отделочный материал в целости после работы дрелью, избежать крошения.

Подготовка отверстий. Выбрав подходящее по диаметру сверло, проделывают отверстие в стене, потом в него забивают дюбель.

Фиксация прибора. Приложив полотенцесушитель к стене, выставляют положение при помощи строительного уровня. Когда все будет готово, закрепляют изделие.

Укладка скрытой проводки. Провода змеевика соединяют с проводкой, выходящей из стены, а место стыка изолируют. Весь пучок проводки прячут в кабель-канал или под отделочные материалы.

Закрепление декоративных накладок. Монтажные планки, на которые устанавливался теплоноситель, скрывают накладками. Осталось последнее – проверить работу змеевика.

Процесс установки полотенцесушителя может быть простым или сложным, так как все зависит от конструкции, выбранного крепежа, наличия инструментов, опытности мастера. Для упрощения работы следует выбирать электрический теплоноситель с подключением в розетку.

Виды креплений

Цена и разнообразие креплений впечатляют. Чаще всего крепежные элементы уже идут в комплекте со змеевиком (производители вкладывают оптимальные фиксаторы с необходимой несущей способностью), но их не всегда удается приспособить на стенах.

Самые популярные виды креплений:

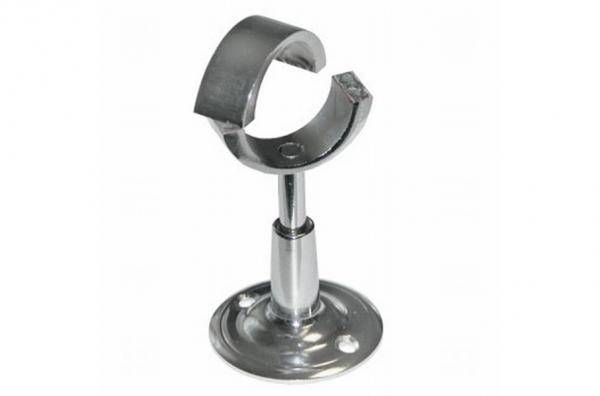

Разъемное. Применяется для настенных радиаторов и состоит из двух частей. Первая часть надевается на основную трубу прибора, вторая часть фиксируется на поверхности плитки или гипсокартона с учетом нужной высоты. После этого отдельный части соединяются между собой (соединение действительно крепкое). Главный плюс такой системы – в любой момент можно демонтировать змеевик.

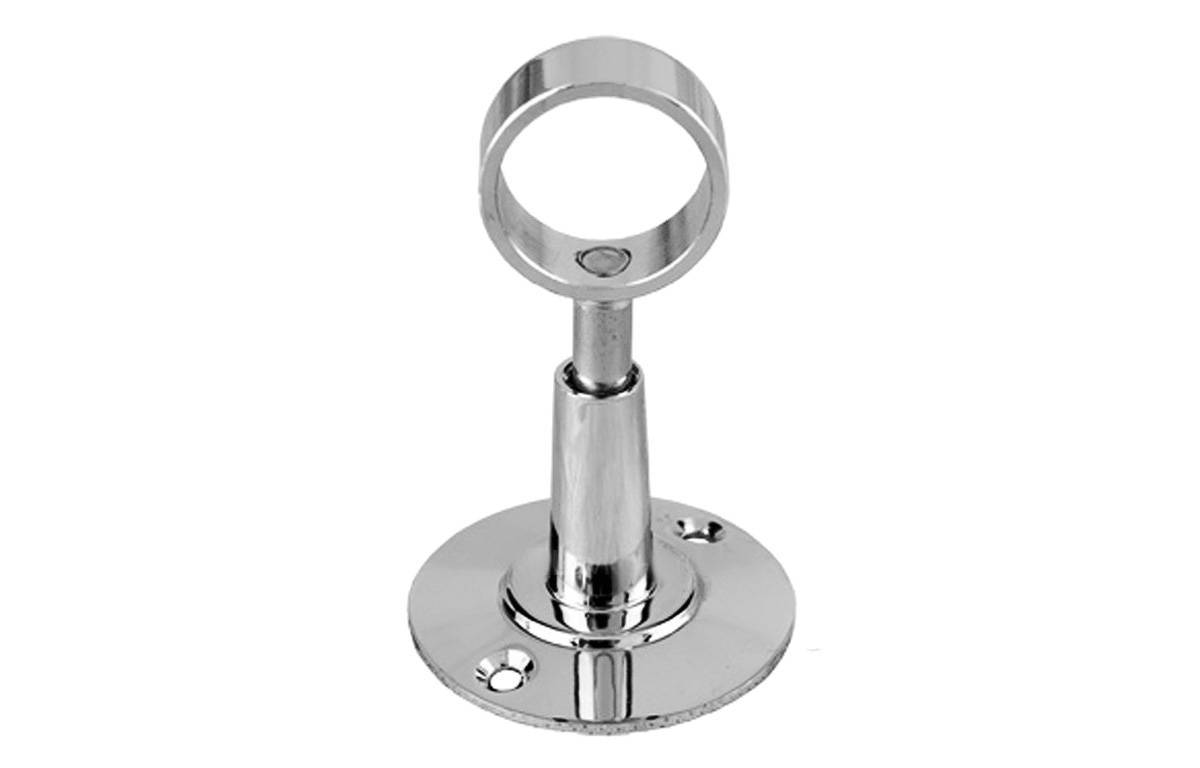

Неразъемное. Это монолитный крепеж в виде кронштейна, в который вставляется труба полотенцесушителя и после этого он крепится прямо на поверхность стены. При демонтаже придется проявить смекалку, чтобы не испортить облицовку стенки.

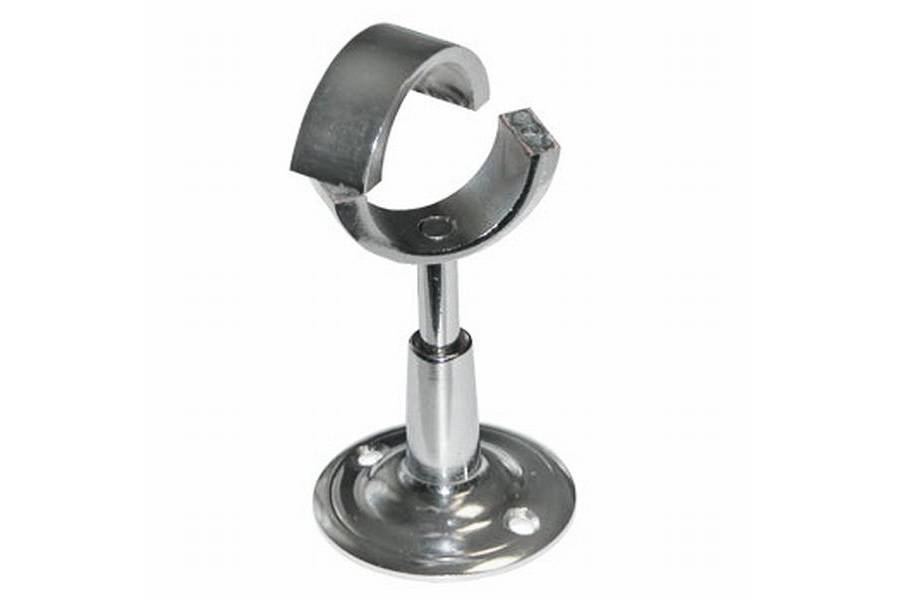

Телескопическое. Как уже говорилось, этот крепеж выполнен в виде выдвигающейся трубки с фиксирующим кольцом. Специалисты рекомендуют устанавливать на такие элементы только электрические приборы.

При выборе фиксирующих элементов для радиатора, обратите внимание на материал, из которого они выполнены. Он должен быть устойчив к коррозии

Также элементы должны дать вам возможность произвести крепеж с учетом диаметра трубы и нужной высоты.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Способы и тонкости монтажа полотенцесушителей

От того, насколько правильно произведен монтаж змеевика, зависит его функциональность и длительность службы. Крепление полотенцесушителей к стене, если устройство электрического типа, выполняется двумя способами:

скрытый – провода прячутся в стене, под отделочными материалами;
открытый – прибор включается в розетку.

Нюансы, которые следует учитывать при установке:

Змеевик – компенсирующая петля, которую не рекомендуется подключать к общей системе отопления, водоснабжения, чтобы не нарушить корректность их работы.
Отопление включают только в холодное время года, поэтому подключать полотенцесушитель рекомендуется к системе горячего водоснабжения, что обеспечит круглогодичную работу прибора.
Элементы из разных металлов не стоит использовать в одной конструкции, это приведет к коррозии. Тефлоновые прокладки, установленные в местах соприкосновения деталей, разграничат их, помогут избежать неприятных последствий.
Для квартир рекомендуется приобретать изделия отечественных производителей, сделанные в соответствии с ГОСТом, которые наверняка подойдут к патрубкам.

Демонтировать полотенцесушитель советского образца придется с частью стояка.

Водяные конструкции имеют несколько способов подключения:

Разъемные и телескопические кронштейны

Для установки полотенцесушителей это самые подходящие крепежные элементы, отвечающие требованиям ГОСТа. Кронштейн простой, кронштейн телескопический неразъемный и многие другие можно приобрести в строительных магазинах. Внешний вид изделия – кольцо на ножке, которые можно разделить. Первая часть конструкции накручивается на выход змеевика – дальнейшие действия с этим элементом не требуются.

Ножка посредством анкеров, шурупов, саморезов закрепляется на стене. Затем требуется только соединить обе части. Кронштейны делают из латуни, а для улучшения характеристик, защиты от внешних факторов, повышения привлекательности их никелируют и хромируют.

Телескопические кронштейны не только фиксируют полотенцесушитель на стене, но и позволяют регулировать зазор между ними. Хороший вариант для упрощения монтажа приборов – разъемный телескопический крепеж.

Неразъемные опоры

Эти крепежные элементы, как и их разъемные аналоги, состоят из кольца и ножки. Отличие состоит в том, что обе части спаяны между собой, что доставляет неудобство при монтировании увесистых конструкций. Применяют неразъемные опоры редко.

Типы фитингов

Фитинги – опорные элементы, сделанные из стали, хромированной латуни. Это часть трубопроводной системы, которая монтируется на входы и выходы горячей воды. Выбирают их по конфигурации устанавливаемого прибора, месту его установки, требованиям стандартов относительно расположения предметов.

По конструкции фитинги бывают:

Отводы используют для изменения направления выходов горячего, холодного водоснабжения.
Крестовины крепятся к главным трубам, давая два дополнительных отвода для крепления приборов.
Тройники устанавливаются на главную трубу, создавая дополнительный выход на ней. Их используют при установке змеевика, если ранее его не было.
Углы позволяют повернуть выходное, входное отверстие на 90 градусов.
Коллекторы создают дополнительное ответвление.
Муфты используют для соединения двух труб с одинаковыми диаметрами.
Колпаки герметично закрывают трубы.
Штуцера предназначены для скрепления гибких шлангов.
Заглушки используют для закупоривания ненужных выводов.
Отражатели защищают соединения от влаги, выполняют декоративную роль.
Пробки закрывают неиспользуемые отводы.
Переходники предназначены для соединения двух труб с разными диаметрами.
Эксцентрики компенсируют недостающую длину трубопровода.
«Американка» — разъемное соединение в виде накидной гайки.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.
Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами

Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Крепление для полотенцесушителя, технология установки

Схема подключения вентиля полотенцесушителя.

Когда фитинги уже установлены, наживляют сушку, регулируют ее по высоте и затягивают гайки от руки. При этом обязательно проверяют, чтобы резьба была чистой.
Маркером помечают через отверстия крепления места, где надо будет просверлить дыры для дюбель-гвоздей.
Снимают полотенцесушитель. Кернером или саморезом кернят стену, отступив при этом 3 мм в сторону фитингов, потому что при затягивании гаек резиновые прокладки ужмутся и сушка сместится.
С помощью дрели или перфоратора (последний предпочтительней — легче делать отверстие в стене) сверлят дыры сверлом нужного диаметра. Плитку необходимо проходить сверлением, после ставят перфоратор в режим боя.
В готовые отверстия вставляют дюбеля, добивают их молотком. Для того чтобы крепеж плотно встал к стене, выступающие хвостики срезают ножом.
Ставят назад сушку, равномерно закручивая верхнюю и нижнюю гайку, обязательно проверив при этом наличие уплотнительных резиновых колец. Закручивают гайки сначала руками, затем с помощью ключа, накинув на них тряпку (во избежание царапин). Зажимают постепенно, чтобы избежать перекоса.
Включают воду и проверяют на отсутствие протечек (руками или туалетной бумагой).
В дюбеля вставляют гвозди, только не забивают, а закручивают их отверткой.

Готово, крепления для полотенцесушителя будут надежно держать изделие, выдерживая необходимые нагрузки.

Инструменты и материалы:

Собственно, сам крепеж — 2 или 4 шт.
Перфоратор или дрель со сверлом.
Кернер.
Молоток.
Маркер.
Дюбель-гвозди (необходимое количество).
Отвертка (шуруповерт).
Газовый ключ (крокодил).
Тряпка.
Туалетная бумага.

Примечание: разъемные крепления для полотенцесушителя можно прикрутить до установки сушки, чем он удобен.

Современная и качественная сушка — одна из наиболее важных функций полотенцесушителя, поэтому к его выбору, а также к тому, какое крепление для него выбрать, следует отнестись со всей серьезностью.

Элементы крепежа для полотенцесушителя

Крепёж для полотенцесушителей представляет собой конструкцию (кронштейн) из нескольких элементов: крепёжных полочек с несколькими отверстиями для крепления устройства к стене, ножек кронштейна и фиксирующих колец.

Фото 1. Разъемный телескопический держатель для полотенцесушителя «TERA 1» с регулировкой расстояния и диаметром 34 мм.

Одно из требований, которое к нему предъявляется — внешняя привлекательность. Производится прибор из качественных материалов. Эстетически привлекательные крепления изготавливают из хромированных латуни или стали, эмалированной и полированной нержавеющей стали.

Крепление конструкции к стене

Производителями разработаны самые простые способы монтажа креплений. Главное — правильно найти место и разметить точки под них на поверхности стены. Если конструкция разъёмная, то верхнюю часть одевают на конструкцию, а нижнюю закрепляют на стеновой поверхности с помощью дюбеля. Затем обе части соединяют винтом.

Но если кронштейн неразъёмный, то его закрепляют согласно инструкции на змеевик в нужном месте. А затем, в уже собранном виде, крепят к стене. Этот вариант менее удобен при монтаже.

Фото 2. Процесс установки креплений для полотенцесушителя к стене на керамическую плитку.

Какой держатель выбрать под полотенцесушитель?

Выбирая крепёж, учитывайте:

диаметр трубы змеевика,
его антикоррозийную устойчивость.

Обязательно проверьте надёжность фиксации и герметичность стыков.

Внимание! Все элементы должны быть изготовлены из одного и того же материала
