Надежность крепления труб отопления и радиаторных батарей — залог безотказного функционирования системы в целом

Принудительная циркуляция

Сам процесс происходит точно так же, как и в случае с естественным кругооборотом воды. Отличие только в наличии циркуляционного насоса, который создаёт давление, необходимое для перемещения по трубам воды различной температуры. Принудительная циркуляция используется в больших зданиях, когда не хватает мощности естественного движения.

Фото 3. Схема системы отопления с циркуляционным насосом, который обеспечивает движение теплоносителя по трубам.

Подключение всех элементов происходит так же, как и в первом случае. Насос устанавливается к магистральной трубе, ближе к расширительному баку. Его использование повышает эффективность отопления, обогревать можно большую площадь, даже в несколько этажей.

Внимание! Насос не должен работать вхолостую, только при заполненной водой системе! Иначе оборудование выходит из строя!

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

• места проживания;
• разводки отопительной системы;
• от того, каким способом нужно будет установить отопительные радиаторы;
• температурного режима в отопительной системе;
• учета, какой материал был использован при производстве труб;
• необходимости регулирующих элементов и арматуры;
• расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа – это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие – это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток – это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

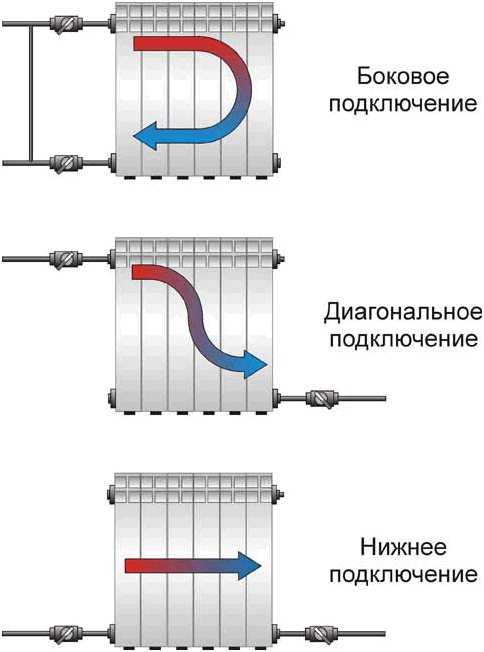

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

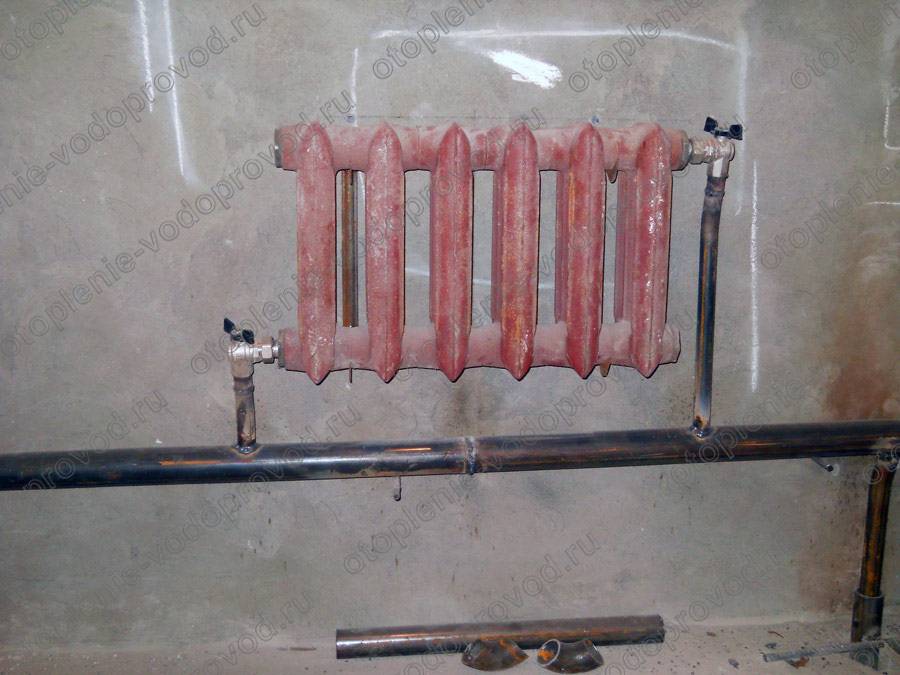

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

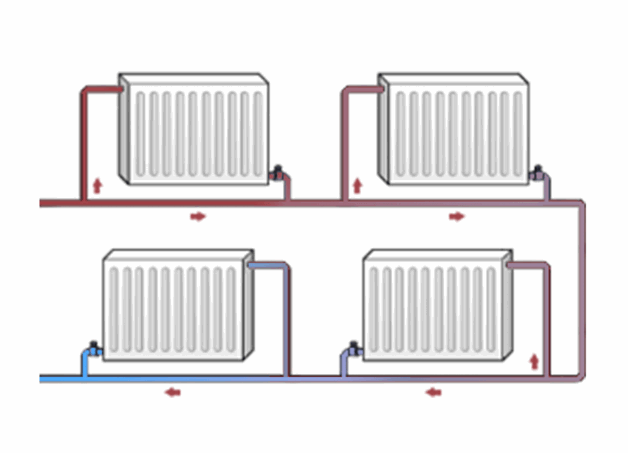

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Как определить требуемое расстояние

Многие строительные работы, осуществляемые внутри жилых помещений, регламентируются строительными нормами и правилами (СНиПами). Есть свой СНиП и на монтаж батарей отопления.

Из него можно не только узнать, какое расстояние между стеной и радиатором необходимо соблюдать, но и другие параметры его установки:

• располагать прибор следует непосредственно под окнами так, чтобы центры проема и батареи совпадали;
• ширина отопительного прибора не должна превышать 70% ширины подоконной ниши при ее наличии;
• расстояние до пола не должно превышать 12 см, до подоконника – 5 см;
• расстояние до стены лежит в пределах 2-5 см.

Существует несколько параметров, влияющих на выбор оптимального зазора. Чаще всего на него влияют материал стен дома и размер подоконников. В некоторых помещениях можно наблюдать неприглядную картину, когда батареи значительно выступают за его пределы.

Естественная циркуляция воды через батареи

В квартирах индивидуального пользования, частных домах и коттеджах чаще всего используется естественная циркуляция воды. Эта система состоит из следующих элементов:

• трубопровод (подающий и обратный);
• нагревательный элемент;
• котёл;
• расширительный бак.

Фото 2. Схема системы отопления с естественной циркуляцией. Теплоноситель движется по трубам, расположенным под уклоном.

Вода в таком устройстве движется по естественным законам физики, без какого-то принудительного действия. Подогретая жидкость поднимается по стояку и выдавливается холодным потоком из обратки и двигается к радиаторам.

Сначала вода нагревается в котле и течёт по батареям, где отдаёт тепло. Затем по обратному трубопроводу возвращается в котёл уже остывшей и опять нагревается. Кругооборот постоянно повторяется.

Трубопроводы прокладываются с наклоном в сторону движения жидкости.

При установке системы отопления с естественной циркуляцией учитывают некоторые моменты.

1. Нагревательный котёл устанавливается ниже уровня радиаторов.
2. Диаметр труб не меньше дюйма, а в некоторых случаях и больше.
3. Уклон труб примерно 1 см на метр.
4. Расширительный бачок — необходимый элемент системы.
5. Минимальная температура воды — 55 °С.
6. Давление в этом случае небольшое, потому диаметр труб должен быть большим.

При установке трубопровода нужно, чтобы было как можно меньше препятствий для движения теплоносителя: изгибов, поворотов, подъёмов. Выбирается наиболее удачный вариант укладки труб.

Трубы могут быть из различного материала: пластиковые, металлопластиковые, металлические. У каждого вида есть преимущества и недостатки. Например, металлопластик более лёгкий, не требует покраски. Металлические трубы имеют способность нагреваться, что облегчает обогрев комнат.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

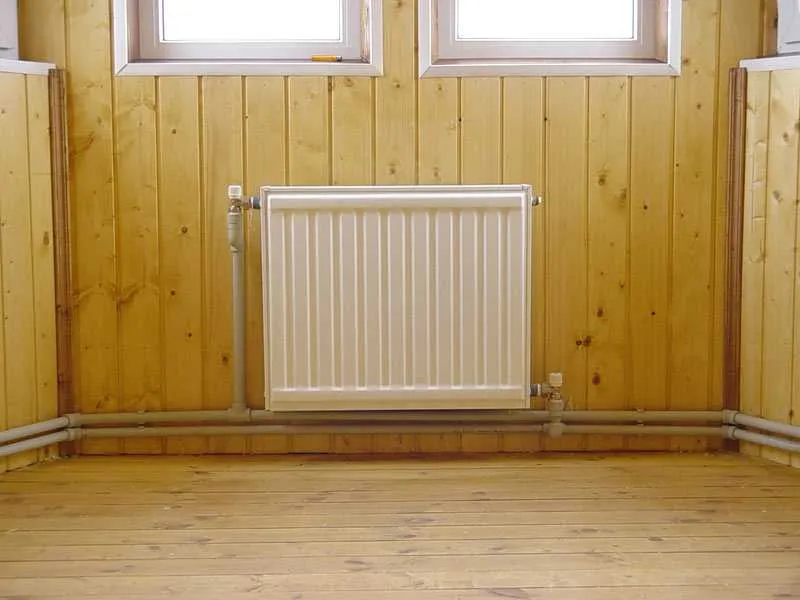

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

• вертикальную – применяется в многоэтажных зданиях;
• горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

• новые технологии позволили решить вопрос с неравномерным прогревом помещений;
• применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
• монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Особенности установки радиаторов отопления

Проводя любые строительные и ремонтные работы, специалист руководствуется нормативами, описанными в СНиП. Соблюдение требований СНИП позволяет сделать жилье безопасным, избавляет от необходимости переделывать работу, предотвращает штрафы со стороны контролирующих органов.  Стоит знать, что строительные нормы четко регулируют расстояние между батареей и полом, подоконником и стеной:

• Радиатор – подоконник. Регламентированное расстояние должно быть больше 10 см от верхней части батареи до подоконника. Не соблюдение этого правила грозит затруднением перемещения потоков тепла. И, как следствие, жилье плохо прогреется.
• Радиатор – пол. Зазор между нижней частью батареи и полом должен превышать 12 см. Снижение показателя норматива влечет за собой увеличение разницы в температуре воздуха на разной высоте в комнате.
• Радиатор – стена. Промежуток между задней стенкой батареи и стеной не меньше 2 см. Нарушение этого правила отразится на теплоотдаче.

Правильная установка батарей существенно снизит потери тепла. Есть несколько способов установки радиаторов, одна часть из них обладает большей эффективностью, другая – меньшей. Но не следует в погоне за эстетичным видом идти на снижение КПД системы отопления в помещении.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Схема монтажа расширительного бака системы отопления

Монтаж расширительного бака системы отопления напрямую зависит от типа системы.

При открытом типе монтаж расширительного бака осуществляется в верхней точке дома: на крыше или чердаке. При этом само устройство необходимо теплоизолировать, чтобы не допустить замерзания воды в нем. Нужно также предусмотреть возможность сброса воды из устройства в канализацию, если возникнет переполнение бака.

Для закрытого типа отопления используется мембранный расширительный бак, который монтируется в непосредственной близости от котла. Аппарат оборудуется манометром и клапаном для регулирования давления вручную

Пристальное внимание следует обратить на усиленное крепление бака, так как его масса возрастет после наполнения водой. Необходимый объем расширительного бака должен быть рассчитан заранее

Прежде чем начинать монтаж расширительного бака для отопления, следует ознакомиться с основными правилами установки:

• температура воздуха в помещении, в котором осуществляется монтаж, не должна опускаться ниже 0 °С;
• расширительный бак необходимо монтировать так, чтобы не затруднить доступ к сливному крану, запорной арматуре и шильдику (информационной табличке);
• нужно обеспечить проход к воздушному клапану для регулирования давления в воздушной камере;
• на бак не должны оказывать давление трубы или другое оборудование;
• для поддержания постоянного давления в аппарате необходимо установить редуктор давления (предохранительный клапан монтируется по ходу течения теплоносителя, перед проточной арматурой).

Схема монтажа расширительного бака следующая. На трубопровод, выходящий от системы отопления, монтируются приборы в определенной последовательности:

• фильтр;
• расширительный бак;
• запорный кран;
• циркуляционный насос;
• обратный клапан;
• запорный кран;
• котел.

На трубопроводе, отходящем от котла и направленном в систему отопления, монтируется предохранительный клапан, воздухоотводчик и запорный кран. К сожалению, во время монтажа расширительного бака мастера часто допускают ошибки. Многие владельцы домов предпочитают обустраивать систему отопления самостоятельно.

Следует обратить внимание, что расширительный бак ни в коем случае не должен устанавливаться на выходе из котла. Устройство монтируется только со стороны подачи холодной воды к котлу

Прежде чем приступить к работе, следует подготовить весь инструмент. Это разводной и газовый ключи, ступенчатый ключ для монтажа разъемных соединений и специальный ключ для металлопластиковых труб. Расширительный бак необходимо устанавливать так, чтобы к нему можно было в любой момент подойти

При установке расширительного бака важно соблюдать герметичность всех соединений. При этом большую роль играет качество уплотнительного материала

Не все знают, как рассчитать необходимый объем расширительного бака.

Каждые 10 °С нагрева жидкости увеличивают ее объем на 0,3 %. Например, воду нагрели на 70 °С, следовательно, ее объем будет составлять 102 % от первоначального.

За примерную емкость бака берут 10 % объема теплоносителя во всей системе. Объем теплоносителя можно посчитать примерно, зная тип приборов отопления и мощность котла.

Их соотношение следующее: настенно-напольные обогреватели — 7 л/кВт; батареи отопления — 10,5 л/кВт; теплые полы — 17 л/кВт.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНиП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Правила установки радиатора согласно СНиП

Монтаж радиаторов в помещении должен производиться в соответствии со СНиП 3.05.01-85.

От радиатора до стены должно быть не менее 2-х см.

1. Норма установки радиаторов правильно предполагает монтаж батареи относительно центра окна: центр окна и батареи должны совпадать, погрешность при этом допускается не более 2 см.
2. Ширина батареи должна быть равна 50-70% ширины подоконника.
3. Высота батареи над полом не должна быть более 12 см от чистового пола, расстояние от верхнего края батареи до подоконника не должна быть больше 5 см.
4. Расстояние от радиатора до стены – 2-5 см. В качестве исключения может послужить специальная обработка стены теплоотражающим материалом.

Внимание! Нельзя устанавливать радиатор слишком близко к полу и стене, так как это влияет на показатели теплоотдачи. В однотрубных системах отопления использовать большее количество секций, чем было до этого, исключено

В системах с искусственной циркуляцией воды, если количество секций более 24, при установке необходимо применять разносторонний метод подключения приборов обогрева.
