Как крепить канализационную трубу из ПВХ к стене

2 Как установить канализационные трубы – горизонтальная часть сети

Больше проблем у неопытных монтажников вызывают горизонтальные трубы канализации. Несмотря на свое название, они прокладываются не строго горизонтально, а под определенным уклоном. Если такового на стадии проектирования системы не будет предусмотрено, об эффективном функционировании канализации можно и не мечтать.

Уклон позволяет водам под влиянием естественных сил гравитации стекать по трубам. Профессионалы высчитали, что идеальной скоростью стока жидкости является ее показатель в пределах от 0,7 до 1 м/с. А достигается он тогда, когда уклон в сторону вертикального участка трубопровода составляет 2-3 см на каждый погонный метр сети. Если труба имеет диаметр более 50 мм, уклон нужно обеспечивать из расчета 20 мм на метр погонный, если меньше – 30 мм.

Увеличение рекомендованного уклона ведет к тому, что потоки жидкости начинают стекать с большой скоростью. Это стопроцентно станет причиной образования осаждений на элементах трубопровода. Да и те устройства, которые располагаются дальше всего от основного вертикального стояка, придется поднимать очень высоко. Уменьшение уклона также не даст ничего хорошего – внутри труб крупные частицы будут накапливаться быстрыми темпами из-за снижения скорости потока.

Еще один важный совет для тех, кто пока не знает, как правильно монтировать канализационные трубы: на конце любой трубы, проложенной в жилище горизонтально, должен устанавливаться гидрозатвор. Обустраивают его посредством выполнения специзгиба трубного изделия или при помощи санитарно-технического устройства (сифона). Этот затвор необходим для того, чтобы из канализации в жилище не проникали неприятные «ароматы» от сточных вод.

В тех случаях, когда к новой канализации не планируется подключать бытовые агрегаты и сантехоборудование сразу же после сдачи системы в эксплуатацию, следует одевать специальные пластиковые заглушки на выводы труб. Впоследствии такие заглушки легко демонтируются, и к открывающимся отверстиям можно будет подключить нужные коммуникации.

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:

Диаметр ПП трубы, мм	Расстояние между креплениями в сантиметрах при определенной температуре
20⁰С	30⁰С	40⁰С	50⁰С	60⁰С	70⁰С
16	75	70	65	55
20	80	75	70	65	60
25	85	80	75	70
32	100	95	90	85	75
40	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	145	135	130	115
90	165	155	150	145	125
110	185	180	175	165	160	140

Рекомендуем ознакомиться: Качественная пайка полипропиленовых труб в труднодоступных местах

Наружное и скрытое крепление: последовательность действий

Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.

Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).

Монтаж на клипсы

В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.

Последовательность выполнения работ следующая:

• Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
• Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
• Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.

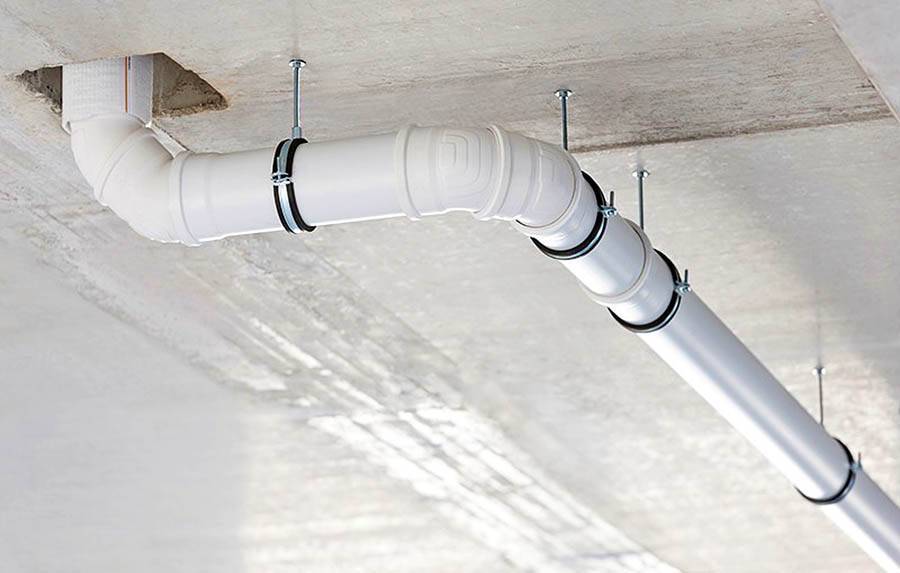

Монтаж на хомуты

Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.

Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.

В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).

Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.

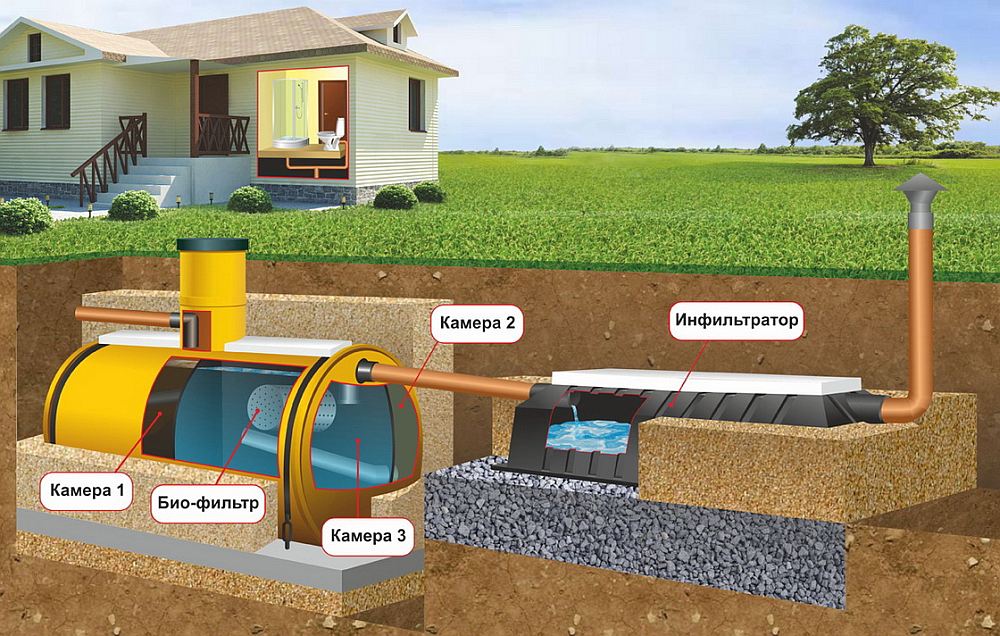

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

Схема внутренней канализации в частном доме

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

• пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
• острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
• комплекты монтажных резиновых уплотнителей.

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

• отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
• переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
• тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
• переходные муфты обеспечивают плавный переход между трубами различных диаметров.

Виды канализационных соединений

Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.

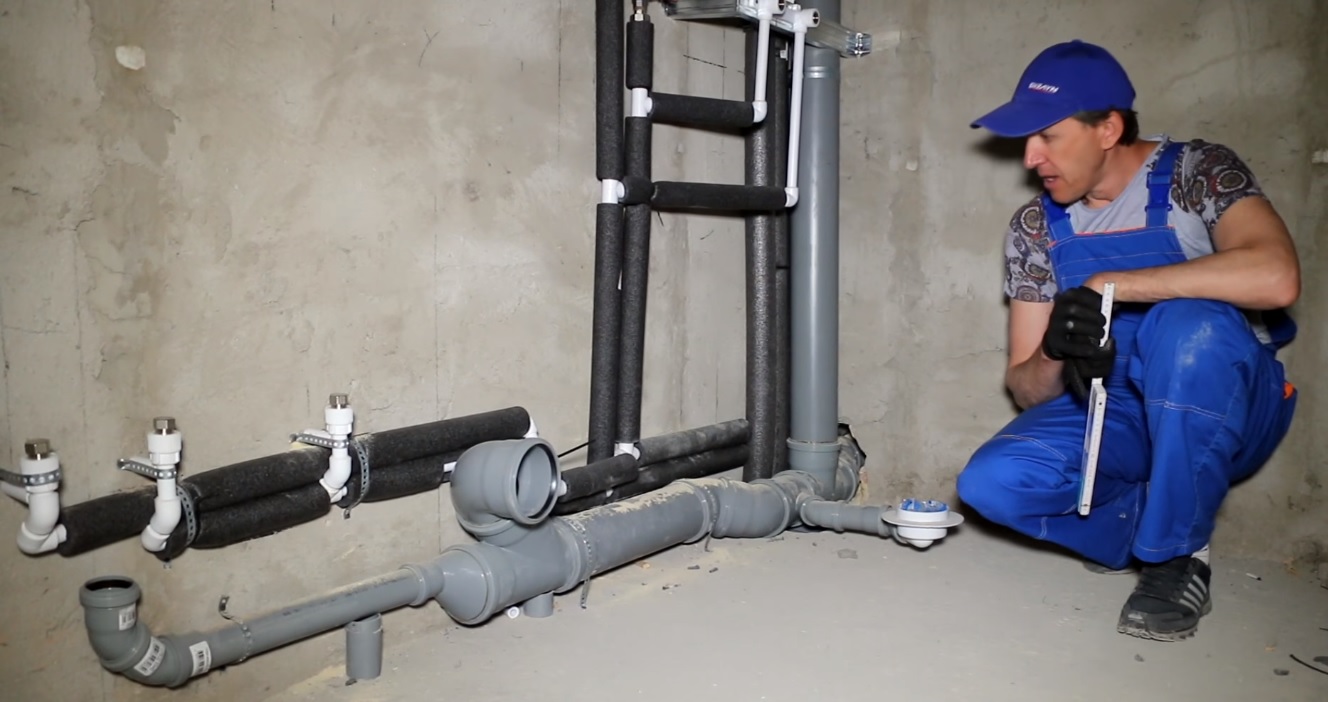

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Применение фитингов

Для упрощения монтажа и увеличения скорости работ, часть фитингов выпускается с встроенными элементами крепежа. При наличии таких конструкций, достаточно правильно провести разметку будущих мест прохождения коллектора. Сам процесс будет напоминать сборку конструктора.

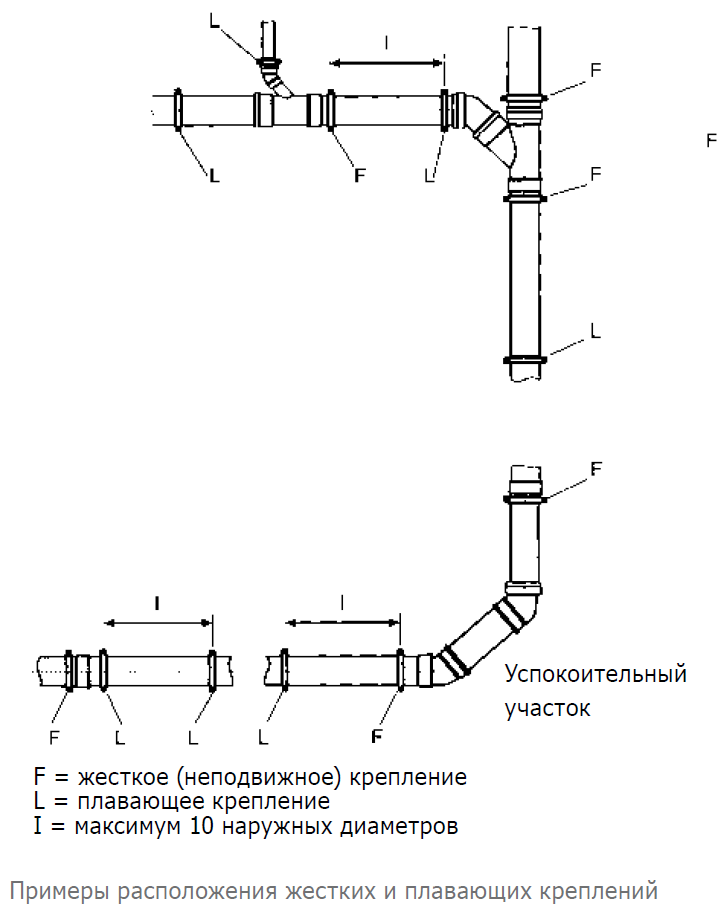

Жёсткая фиксация

При этом методе все элементы крепятся таким образом, чтобы исключить смещение отдельных элементов относительно стены. Фиксация осуществляется специальными хомутами.

Плавающий способ

Допускает частичный люфт элементов конструкции относительно друга друга, в том числе, относительно опорной части здания. Это позволяет частям сточной системы иметь несколько степеней свободы. Например, при температурных деформациях.

Крепёж

Канализационные трубы крепятся посредством специальных приспособлений – хомутов. Принцип действия заключается в полном круговом охвате трубы и фиксации относительно опоры.

Устройство выполняются для жёсткого крепления или плавающей фиксации. Неподвижность обеспечивает конструкция, имеющая резьбовые элементы затягивания. Свободу перемещения обеспечивают детали, не имеющие частей стягивания и фиксирующие изделие посредством защёлок.

Для компенсации вибраций, снижения жёсткой механической связи с трубой, внутренняя поверхность хомутов покрыта мягким полимерным наполнителем.

Крепёж изготавливается из металла или прочной пластмассы. Независимо от материала изготовления, устройства обладают достаточно длительным сроком эксплуатации, износостойкостью и прочностью.

Связь хомута со стеной осуществляется при помощи дюбель-пробки и резьбового фиксирующего элемента (самореза, шурупа). Пластиковые конструкции лучше подходят для открытого крепежа, в связи с большим эстетическим видом. Металлические целесообразно применять в подвальных и вспомогательных помещениях.

Правила монтажа

Так как основное назначение хомута – это фиксация трубной конструкции, при монтаже важно учитывать расстояние между креплениями. Точки опоры должны присутствовать в местах изгибов, разветвлений, соединений

Обязательно закрепляется арматура, например, обратный клапан.

В горизонтальной плоскости изделие прокладывается с определённым углом наклона. Поэтому хомуты устанавливаются с учётом этих требований. Рекомендуется применять комбинированные виды креплений – жёсткое и плавающее. Первое обязательно применяется в основании коллектора, в точках сопряжения с другими частями сточной системы. Второе – в местах больших перегонов, где наблюдается смещение отдельных элементов относительно друг друга. Можно применять один вид хомутов. Чтобы обеспечить гибкую связь, достаточно не затягивать резьбовое соединение до конца, оставляя небольшой люфт.

Для пластиковых деталей усреднённое расстояние между креплениями равно 2 метрам. Тяжёлые металлические конструкции фиксируются чаще, на расстоянии 1–1,5 метра.

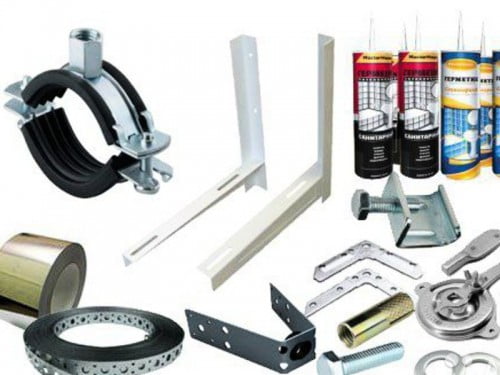

Материалы для крепления труб

В зависимости от того, из какого материала выполнены элементы трубопровода и проводится крепление канализационных труб. При выборе способа крепления следует учитывать вес труб, диаметр, длину. Самыми распространёнными являются такие приспособления для выполнения крепления труб:

Материалы для крепления труб к стенам

• хомуты;
• клипсы;
• кронштейн.

Чтобы качественно выполнить крепление канализационных труб в стене, следует приобрести качественные материалы, подготовить инструменты и можно проступать к монтажу.

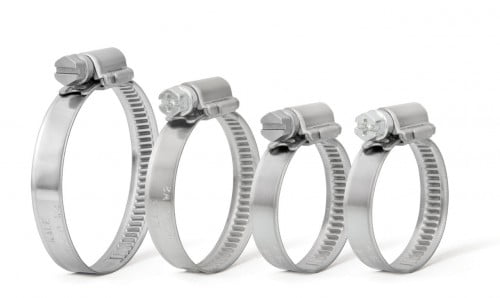

Хомуты

Приспособление можно купить в любом сантехническом магазине. Его внутренний диаметр должен разняться наружному . Хомут должен быть оснащён резиновыми вкладышами, чтобы соединение было более надёжным и прочным. Современные хомуты выпускаются в вариантах, где можно регулировать диаметр кольца. Это очень удобно, так как отпадает необходимость подбирать элемент именно под ту трубу, которая установлена у вас дома.

Хомуты для фиксации трубопроводов

Различают несколько видов хомутов в зависимости от материала, из которого они выполнены. Также детали классифицируются по назначению на:

• неподвижные хомуты;
• приспособления для опоры;
• направляющие;
• для предохранения;
• для неподвижного крепления.

Что касается материалов, то эти элементы могут быть изготовлены из металла и пластика. Хомуты из первой категории обеспечивают сверхпрочное и надёжное крепление, чаще применяется для тяжеловесных чугунных канализационных труб. Пластиковые хомуты для канализационных труб используются, соответственно, для крепления трубопроводы из ПВХ, полиэтилена или полипропилена.

Используя хомуты можно выполнить жёсткое или плавающее крепление. Второй способ отличается тем, что трубы затягиваются не так сильно, обеспечивая подвижность элементов трубопровода в продольном направлении.

Клипса

Эти элементы чаще всего изготавливаются из пластика и применяются для крепления пластиковых канализационных труб. Также клипсы используются для того, чтобы закрепить водопровод. В этом случае предпочтительнее купить двойную клипсу, для горячей и холодной трубы. Если диаметр труб превышает 50 мм, клипсы использовать нецелесообразно.

Клипсы для крепежа трубопровода

Работы по креплению при помощи клипсы следует выполнять в такой последовательности:

1. разметить место, где будет выполнять крепление;
2. просверлить там отверстие при помощи перфоратора;
3. прижать трубу к стене;
4. закрепить клипсу дюбелем;
5. поместить канализационную трубу в клипсу.

Другие элементы

Если следует решить вопрос, как закрепить канализационную трубу из металлопластика, следует применить специальные приспособления — кронштейны. Они оснащены застёжками, предотвращающими смещение элементов вертикального трубопровода. Чтобы увеличить жёсткость соединения, следует крепить кронштейны вблизи стыков канализационных труб.

Кронштейны используются и для крепления стальных труб, однако, предпочтительнее в этом случае воспользоваться специальной скобой или металлическим хомутом с резиновой прокладкой.

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

• обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
• направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
• опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
• предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

• жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
• подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

• элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
• хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

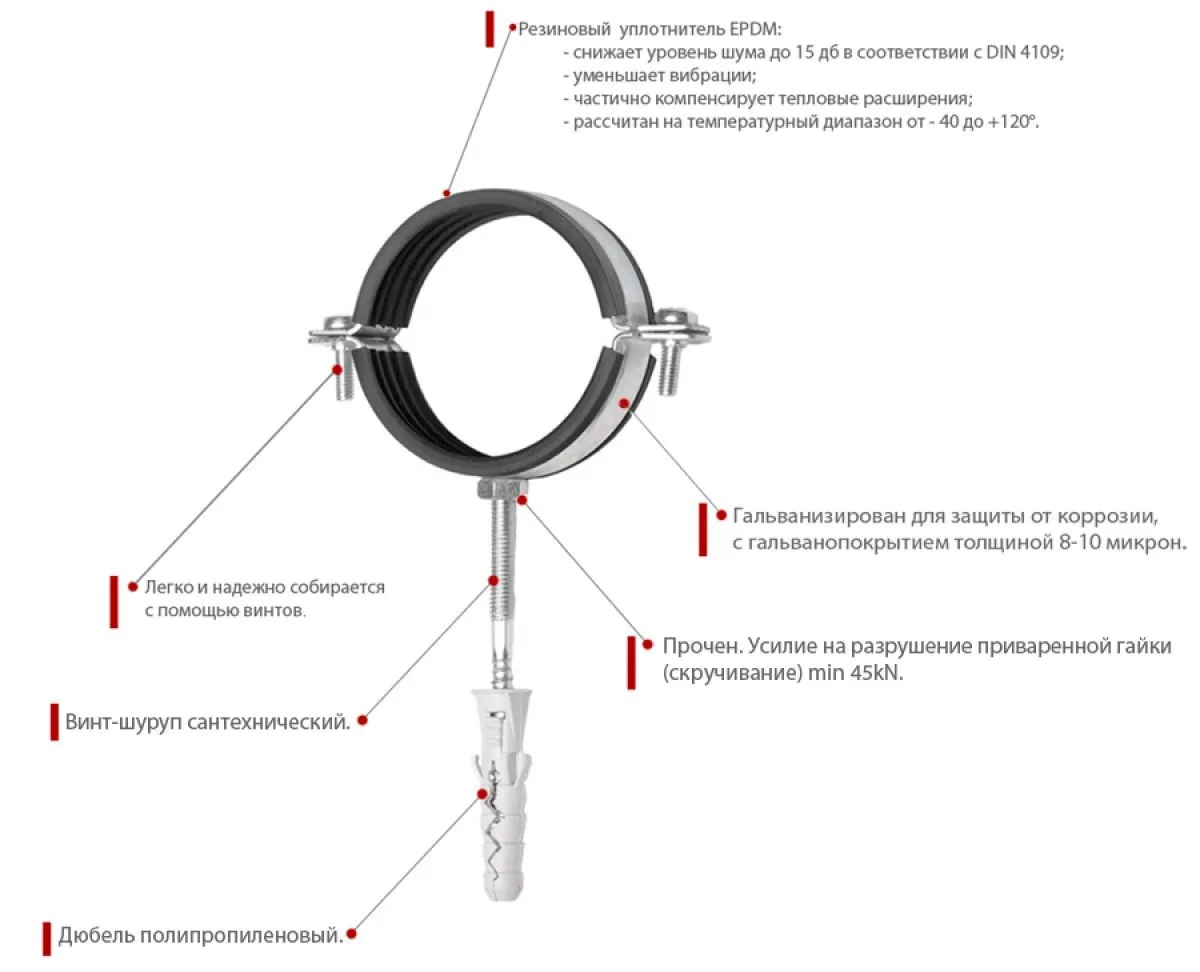

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины

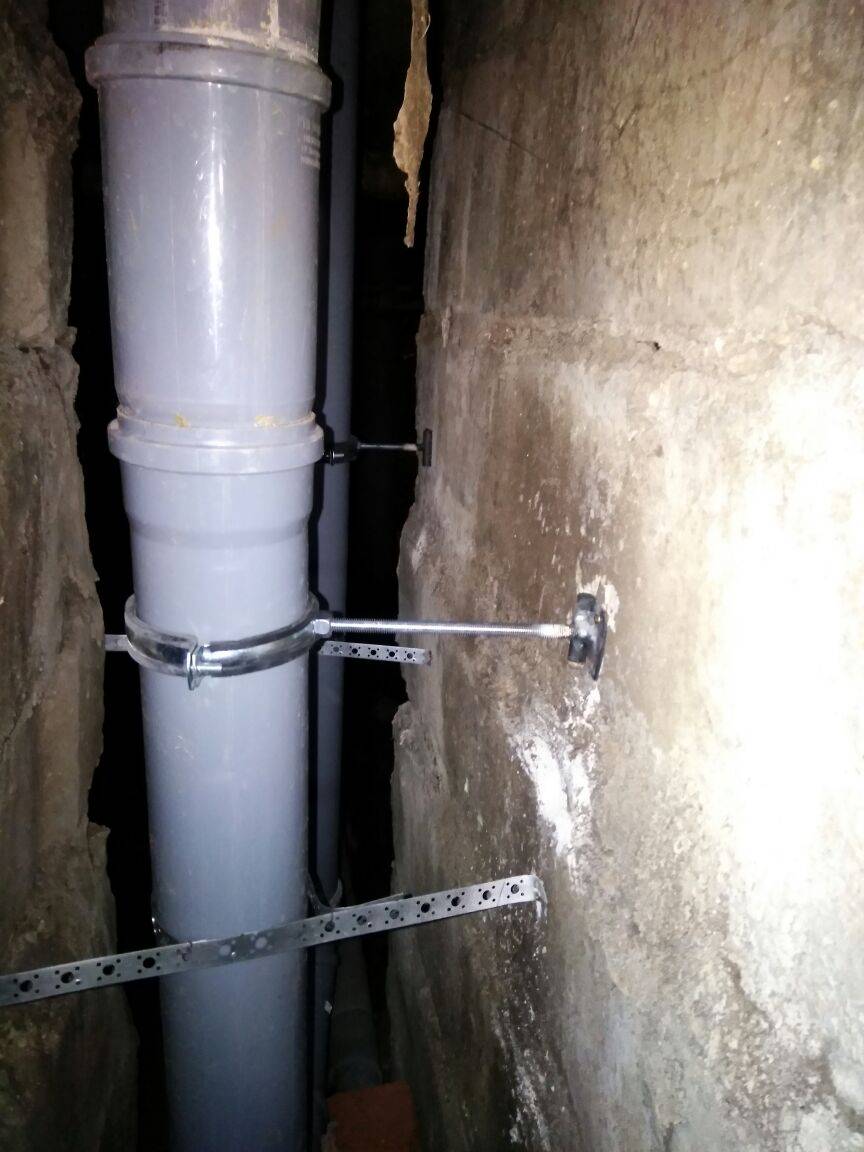

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Основные материалы

Поступление чистой воды в дом и дальнейшее ее выведение вместе с продуктами жизнедеятельности должно быть качественным, ведь от этого зависит комфорт и здоровье людей. А это значит, что материалы для этой системы коммуникаций нужно выбирать очень тщательно. Важнее всего в этом случае выбрать нормальные трубы.

Они могут быть изготовлены из металла, пластика, асбеста и прочих материалов. Металлические трубы считаются самыми дорогими. Во-первых, дорого стоит материал, во-вторых, для их установки требуется сварочный аппарат. Но эта конструкция довольно прочная и надежная.

Асбест используется исключительно для системы канализации, поскольку для водоснабжения не подходит. Эти трубы имеют очень высокий уровень герметизации. Что касается пластиковых труб, то это самый оптимальный и дешевый вариант.

Правила пайки полипропиленовых труб согласно двух видов

Пайка полипропиленовых труб может быть двух видов:

• — раструбная;
• — стыковая.

Раструбная пайка используется для изделий с небольшим диаметром при помощи паяльника. Температура — 2600 С. После пайки каждого соединения необходимо очистить тефлоновый слой нагревательных элементов. Соединения должны быть:

• — с отклонением от осевой линии не более 5о;
• — без складок и трещин;
• — с валиком, выступающим за торцевую часть муфты.

Стыковая сварка используется, если толщина стенки превышает 4 мм. Перед сваркой необходима обработка торцевателем с целью создания параллельных поверхностей соединяемых элементов. Важный аспект – компенсация линейного расширения при помощи грамотной расстановки опор и монтажа компенсаторов между неподвижными опорами. Ширина П-образного компенсатора не должна быть менее десяти диаметров трубы. Если используется петлеобразный компенсатор, диаметр петли должен ровняться восьми диаметрам трубы.

Кроме пайки, используются фитинги для полипропиленовых труб – разъемные и неразъемные. Для уплотнения резьбы обязательно использование фторопластовой ленты. Для перехода на металлические элементы применяются комбинированные соединительные детали в комплекте с ниппелями и переходными штуцерами.

Необходимые инструменты:

• — сварочный аппарат с насадками;
• — ножницы или труборез;
• — зачистка или торцеватель;
• — метровик;
• — нож, спирт, ветошь;
• — маркер.

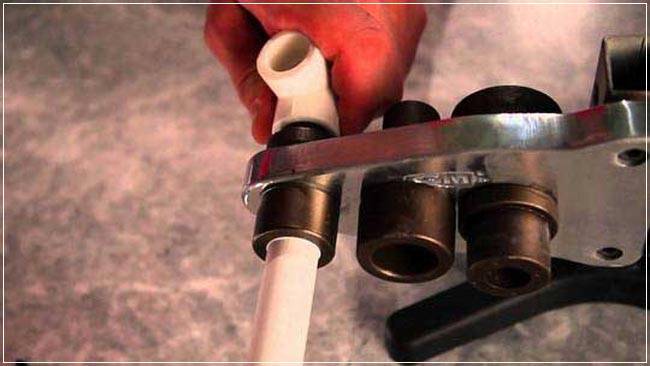

Руководство по монтажу полипропиленовых труб

Сварка:

• — отмерить и отрезать трубу, армированную зачистить, снять фаску;
• — изделия большого диаметра (более 40 мм) требуют очистки окисленного слоя;
• — обозначить маркером глубину сварки и место соединения;
• — очистить и обезжирить свариваемые поверхности;
• — сначала надеть на насадку фитинг (если он не сидит плотно, его нужно отбраковать), потом трубу;
• — время нагревания определяется по специальной таблице;
• — после окончания нагревания на трубу надеть фитинг, на 20 – 30 секунд зафиксировать (пока шов частично охладится).

Монтаж полипропиленовых труб

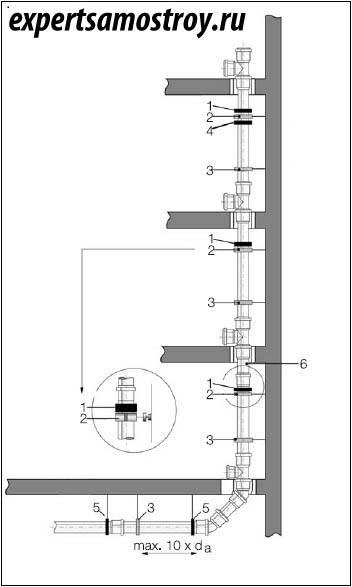

Инструкция по монтажу стояков

Кроме пайки, необходим монтаж стояков и крепление полипропиленовых труб к стене или другой поверхности. Стояки прокладываются по разметке, произведенной согласно проекту. Должно быть отмечено, где расположатся раструбы и хомуты. Стояк предварительно собирается и укладывается в штроб или вдоль стен. Хомут для труб полипропиленовых крепится к стене при помощи дюбелей. Стояк закрепляется путем стягивания полдуги хомута.

Канализационные стояки имеют одинаковый диаметр по всей длине и всегда прокладывают вертикально, снизу вверх. Для чистки устанавливаются ревизии (примерно метр от пола). Монтируя канализацию, следует помнить, что для нее необходим вентиль для полипропиленовых труб (обратный клапан), который может быть установлен на общую трубу или на каждый прибор. Хотя одним клапаном можно обойтись только в небольшом доме.

Крепеж для полипропиленовых труб

Существует три вида крепежа для полипропиленового трубопровода:

• — металлические хомуты с винтовым креплением;
• — полипропиленовый крепеж (с ремешком или без ремешка);
• — крепеж из поливинилхлорида.

Хомуты оснащены резиновыми прокладками:

• — компенсирующими тепловое расширение;
• — снижающими вибрацию;
• — предохраняющими от механических повреждений.

Для крепления системы к стенам и потолкам используются опоры для полипропиленовых труб (фиксированные и скользящие). Фиксированная опора не дает трубе двигаться и направляет линейное расширение к компенсатору. Расстояние между порами определено нормативными документами. Для потолков рекомендуются скользящие опоры с ремешком, расположенные с интервалом, не превышающим 20 – 30 диаметров.

Для запора движения воды в системе используются шаровые краны для полипропиленовых труб. Они должны быть установлены у каждого прибора при помощи резьбового соединения. Полипропиленовые трубы не подвергаются образованию ржавчины или других отложений, не шумят во время эксплуатации, при внутреннем монтаже не требуют изоляции. Монтаж полипропиленовых труб (инструкция выше) не требует больших затрат труда и времени.

Важно!

Для горячей воды и отопления лучше использовать армированные материалы.

При монтаже резьбовых соединений недопустимо применение газового ключа.

https://youtube.com/watch?v=tBh29xzL8hI

Способы и материалы крепежа

Наружно закрепить систему можно любыми вариантами, выбор которых зависит от материала

Наружно закрепить систему можно любыми вариантами, выбор которых зависит от материала. Самые популярные способы выполнения крепежа для канализационных труб:

В данном разделе мы ознакомимся подробнее с крепежами, чтоб в дальнейшем правильно выбрать материал.

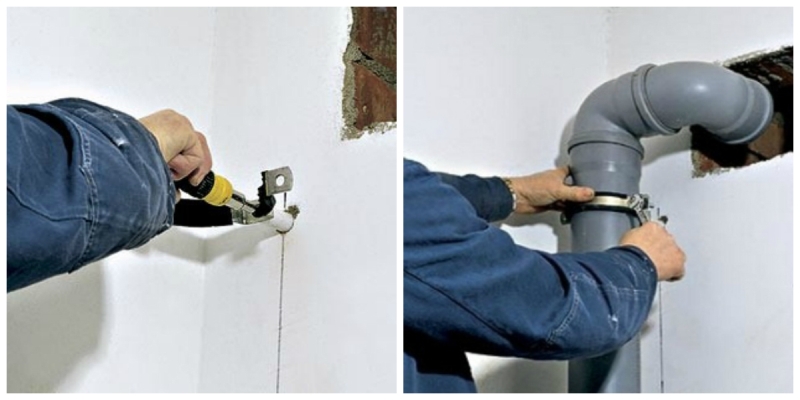

Крепление труб хомутами

Для того чтоб снизить уровень вибрации трубопровода, в комплект труб входит прокладка из резины

Хомуты производятся из стали, покрытой цинком. Сборка детали осуществляется винтами с двумя полукольцами. К одному из них монтируется специальная шпилька. Полукольца нужно соединить в единую конструкцию винтом. Для того чтоб снизить уровень вибрации трубопровода, в комплект труб входит прокладка из резины. Величины диаметров хомута может варьироваться от 1,4 до 22,2 см. Крепление канализационных труб к стене выполняется в такой последовательности действий:

• По линии оси труб необходимо расставить точки в местах, где будут монтироваться крепежи;
• Перфоратором нужно сделать отверстия для пластиковых дюбелей в стенке из кирпича или бетона. Дистанция между ними должна составлять 50 см – это необходимо защитить трубопровод от деформации. В местах изгибов нужно вмонтировать дополнительные хомуты от угла на 15 см.
• Устанавливаем дюбели в поверхность стен и плотно закручиваем хомут, который должен размещаться перпендикулярно трубе.
• Освобождаем винт снизу, и одно полукольцо отводим к низу.
• Прокладываем трубы в систему хомутов и выполняем их фиксацию. При данном действии нужно винтами тянуть полукольца. Последний этап – плотная затяжка винтов.

Внимание! Чтоб крепление для горячего водопровода выполнить правильно, нужно покупать хомуты свободного соединения

Крепление труб клипсами

Пластиковыми клипсами делают крепление водопроводных труб из полипропилена

Пластиковыми клипсами делают крепление водопроводных труб из полипропилена. Такие крепежи бывают двойными и одинарными. Первые виды устанавливаются для холодного и горячего потока вод. Клипсами выполняют фиксацию легких коммуникаций, которые в диаметре не превышают 5 см. Весь процесс правильно выполнять в такой последовательности:

• Размечаем на стене точки для сверления мест под клипсы;
• Перфоратором создаем отверстия;
• Выполняем вставку дюбели из пластика в клипсы и прижимаем. Если конструктивные особенности требуют саморезы, то необходимо вмонтировать их в отверстия – это увеличит качество фиксации.
• Трубопроводы внедряем в расширенные клипсы, которые потом уменьшаются и обхватывают деталь.

Крепить трубы к стенке или другим поверхностям необходимо выполнять с учетом температурного фактора и специфики материала. Если действия должны выполняться для горячего стояка, то нужно устанавливать дополнительные хомуты. Необходимо уменьшить количество сгибов к минимальному количеству – это поможет в будущем снизить уровень засора.

Внимание! Трубы к потолку монтируются анкерными болтами

Крепление при помощи кронштейнов

Чтоб надежно зафиксировать металлопластиковый трубопровод необходимо применять специальные кронштейны

Чтоб надежно зафиксировать металлопластиковый трубопровод необходимо применять специальные кронштейны. Такие крепежи имеют специальные застежки, которые не дает возможности смещаться трубам

Особенно это важно и необходимо, если монтируется вертикальная система коммуникации

Чтоб закрепить трубы из пластика нужно использовать хомуты из металла. Для наружных работ может использоваться и кронштейны из пластика. Располагать крепежи нужно близко к соединениям, что повысит жесткость. При выполнении монтажных работ необходимо соблюдать такие требования и правила:

Прокладку трубопровода в стяжку или штробу необходимо вкладывать их в гофрированную сферу или манжет, что даст возможность свободного расширения для пластика.

Внимание! В целях экономии можно пользоваться гофрированным картоном

• Стояки крепить нужно соосным методом. Стоит учесть, что трубы должны иметь расстояние к стенке больше 5 мм.
• Расставляя отметки для монтажа крепежей лежака. Нормальный стояк должен обладать наименьшей величиной уклона – от 2 см до 1 метра.
• Дистанция между стенкой и трубопроводом максимально влияет на жесткость всей канализации.
• Если канализация составная из труб диаметром 10 см расстояние должно быть меньше 80 см.
• Установку больших труб системы канализации крепят исключительно с помощью хомутов из металла. Контакт деталей будет иметь самый высокий результат в случае монтажа крепежей одного производителя.

Внимание! Нельзя пользоваться деревянными дюбелями вместо других видов. Также норму нужно соблюдать и касательно диаметров
