Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски
С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.
Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.
А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.
Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.
Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

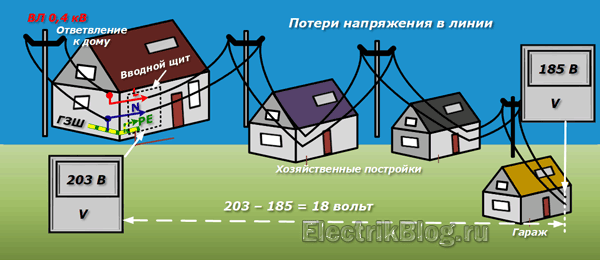

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:
- стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
- от этого дополнительно увеличится нагрузка на проводку.
В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:
- его отключение от защит;
- или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.
Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.
Какие преимущества можно получить при использовании этого способа и его основные моменты
Ключевыми положительными моментами от использования воздушного способа прокладки кабеля являются:
- простая реализация задумки, особенно на участках с твердым грунтом, где нет возможности создать полноценную траншею;
- наличие возможности осмотра целостности коммуникаций на повреждения и дефекты;
- минимальная вероятность нанести механическое повреждение кабелю;
- доступная вентиляция по всей длине, что обеспечивает возможность использования кабеля небольшого сечения, что существенно снизит стоимость.
Еще одной важной особенностью прокладки линии электропередач воздушным способом является применение для этой процедуры стального троса. Его расположение может быть предусмотрено конструкцией кабеля, что обеспечит его нахождение внутри, или его протягивают снаружи. Первый варрант наиболее предпочтителен, так как трос находится внутри, что обеспечивает его длительную сохранность и исключение влияния коррозии
Также при его использовании система монтируется значительно проще.
Первый варрант наиболее предпочтителен, так как трос находится внутри, что обеспечивает его длительную сохранность и исключение влияния коррозии. Также при его использовании система монтируется значительно проще.
Трос при реализации процесса необходим для придания надежности и устойчивости кабелю при сильном ветре или других погодных явлениях, которые могут повлиять на целостность структуры.
Ключевым моментом при подобной прокладке является то, что кабель и внешний трос не должны прикасаться к арматурам основы и другим металлическим элементам конструкции. Это может стать причиной образования наводок. Также между собой не должны соприкасаться две линии. Еще один момент – это создание припусков для небольшого провисания проводов. Так они будут более устойчивыми к погодным явлениям.
Самодельная кабельная техника
Многие заводские гаджеты относительно дешевы, но когда их нужны сотни, количество денег увеличивается. А если проводка скрыта, то необходимо, например, закрепить кабель в карнизе, зачем копить лишние деньги, если можно обойтись подручными средствами. Вот из чего сделан самодельный держатель кабеля:
- Дополнительно можно использовать оловянную полоску, чтобы закрепить кабель в кольце. Полоса закрывает кабель, после чего полоса крепится к стене (см. Фото справа). Эту опцию также можно использовать для фиксации выводов в стробоскопе. От обычного внешнего крепления его будет отличать только этап установки зажимов – их можно устанавливать реже, так как их задача – удерживать кабели до застывания раствора, которым герметизируется строб. Аналогичным образом можно закрепить провода в защитной оболочке: гофре, трубе и т.д. Потребуются только полоски большей длины и, возможно, ширины – для более надежной фиксации. Для дерева подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
- Из оцинкованного металла, нарезанного полосами толщиной около 1 см, можно сделать самую простую П-образную скобу. Гвозди на концах, используйте как обычные скобы – хватая проводник через каждые 50-80 см. Можно использовать для крепления кабелей к стенам и потолку.
Как можно закрепить провод жестяной полосой
- Подручными средствами также можно закрепить пучки ниток. С помощью более длинной полосы листового металла можно закрепить несколько проводов, расположенных рядом друг с другом. Для этого удобнее использовать перфорированный металл (например, для крепления крючков для натяжных потолков), но можно обойтись и обычными полосами жести.
Крепление кабельных жгутов
- Полоски жести + гвозди или дюбеля – в зависимости от материала стены. Белая жесть желательно оцинкованная, но может быть «сделана» из пивных банок. Его нарезают на полоски толщиной 7-10 мм, в центре проделывают отверстие, в которое вбивают гвоздь. Сначала по дорожке заделывают крепеж с шагом 60-100 см, а затем скрепляют трос или провод жестяными полосками. Чтобы кабель был надежно закреплен, рекомендуется зафиксировать концы замком.
Пример самодельного кабельного зажима
Это основные типы кабельных зажимов, которые вы можете изготовить самостоятельно. Наверняка есть и другие варианты – фантазия мастеров неиссякаема, но это самые распространенные.
Скрытый электромонтаж
При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.
Дюбель-хомуты
Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.
Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).
Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!
Технология закрепления специальных скоб
Использование специальных стяжек
Быстросохнущий раствор
Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.
Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.
Самодельные скобы
Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.
Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.
Монтажная площадка
Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:
Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
Также читают:
Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов
Открытые провода
Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.
Скоба металлическая
Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.
Дюбель-стяжка
Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.
Стяжки с площадкой
Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.
Дюбель-хомут
Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.
Базы дюбельного типа
Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.
Изоляторы
Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.
Самодельные крепежи
Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.
Watch this video on YouTube
Строительная смесь
Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.
Как выполнить монтаж СИП кабеля от столба к дому
Разводка и скрытие телевизионного кабеля в квартире
Как выполнить прокладку силового электрического кабеля в земле
Способы соединения провода СИП с разными кабелями
Основные технические характеристики силового кабеля АВВГ
Что такое дин рейка?
Основные ошибки
Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.
Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.
Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.
Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.
Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.
Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.
Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.
Использование инструмента для затяжки лентыс бугелями и скрепами

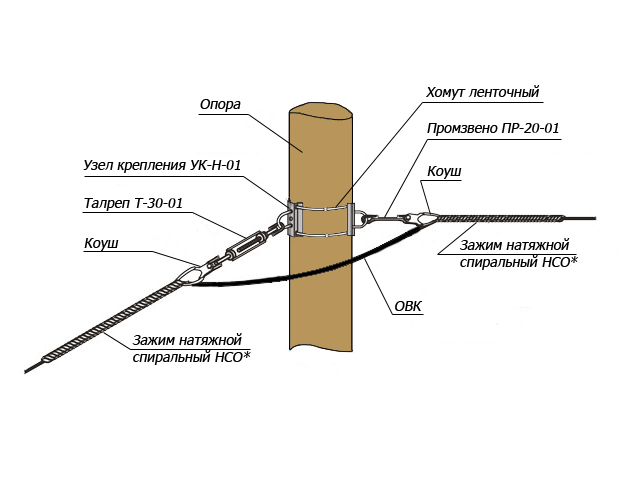

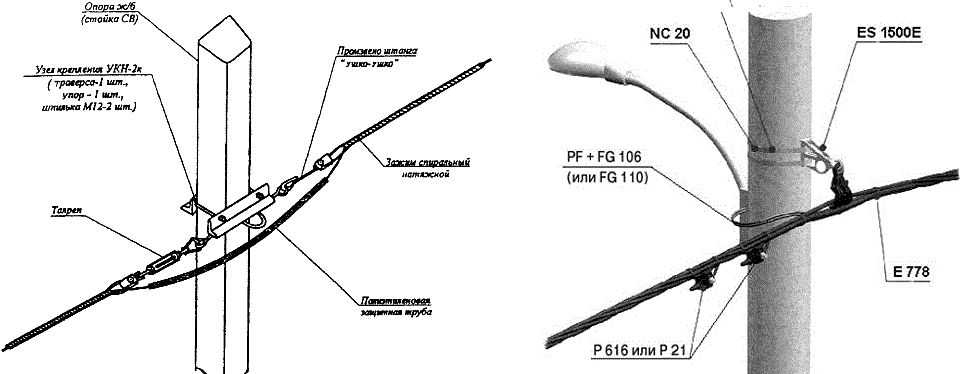

Назначение скреп и бугелей – фиксация стальной полосы на опоре. Элемент надевается на металлическую ленту, которая охватывает круглый или квадратный столб, свободный конец загибается на скрепу и забивается молотком.
При закреплении бандажныхлент с помощью бугеля или скрепы, бандажная машинка не оставляет на металле растяжек, способных снизить прочность креплений.
Чаще всего скрепы ставятся на промежуточных столбах, где СИП кабель не растягивается и не испытывает фронтальных нагрузок. А бугели устанавливаются на анкерных опорах, размещенных в поворотных точках, в конце и начале трассы, на пересечениях автотрасс, линий ж/д. Они воспринимают повышенную нагрузку под силой тяжести самонесущего изолированного провода.

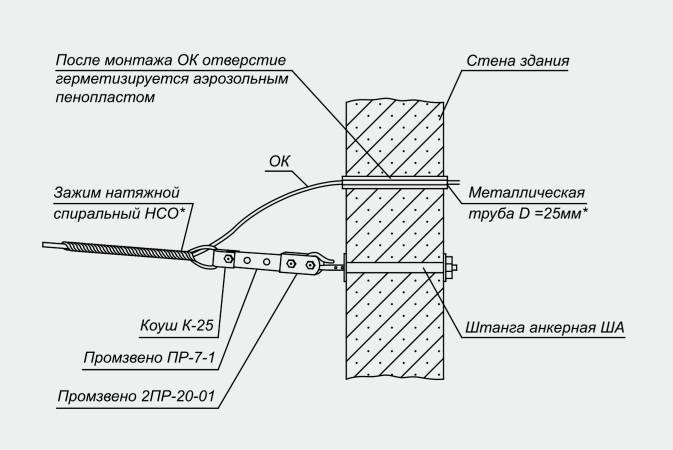

Требования к установке концевых креплений и особенности монтажа
Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

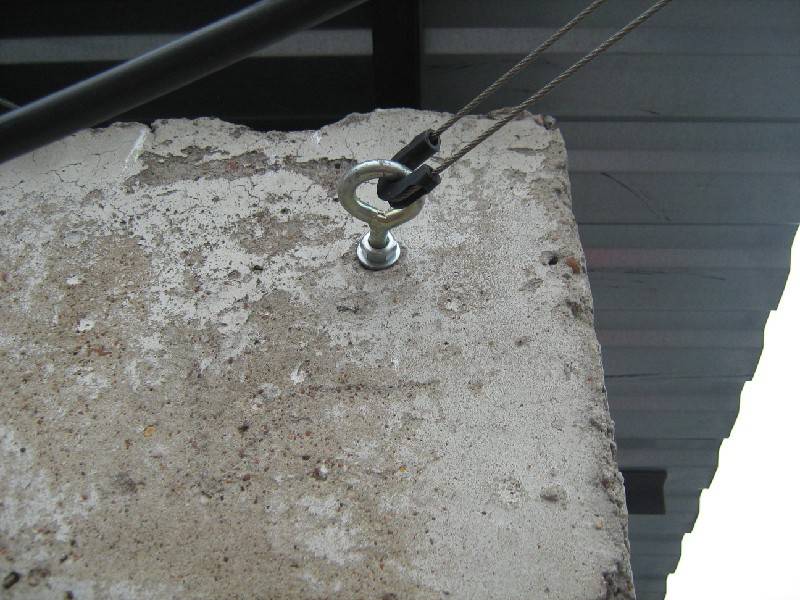

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.
Прокладка кабеля на тросе при соединения со стеной

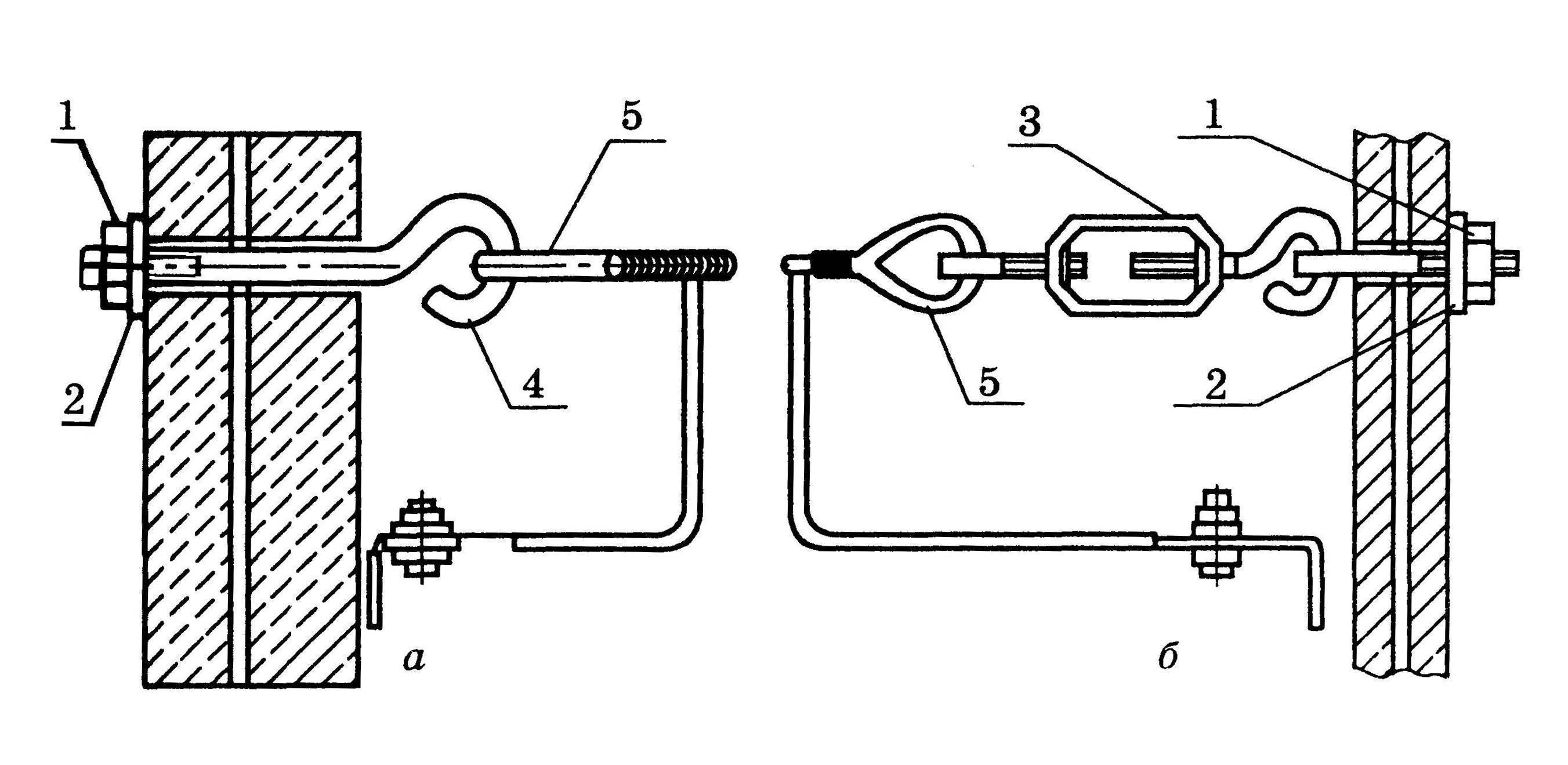

Вариант А — прямое соединение троса с клеммой заземления | Вариант В – заземление троса отдельным проводом. |
| 1 – анкер натяжения; 2 – петля с цилиндрическим зажимом; 3 – катанка уходящая на контур заземления; 4 – заземляемая оконечность троса; 5 – болтовой контакт заземления. | 1 – анкер натяжения; 2 – петля с зажимными пластинами на болтах; 3 – провод, уходящий на контур заземления; 4 – болтовое соединение медного провода заземления с тросом; 5 – многожильный медный провод сечением 2,5 кв/мм и более; 6 – болтовое соединение провода на заземляющий контур. |
Крепим в штробе
На стадии строительства помещений, кабеля зачастую укладывают в специальные углубления или штрабы.
Самым быстрым крепежным элементом проводов, уложенных в штраб, может служить строительная гипсовая смесь. Она очень прочно закрепляет проложенные кабеля.
Дюбель-стяжка — еще один вариант для крепления в штрабе. Применяется там, где нужно быстрое крепление, так как гипсу нужно время, чтобы затвердеть.
Для максимального удешевления применяют самодельные крепежные элементы:
Первый вариант — гофрошланг. Отрезают часть чуть больше ширины штробы. Вставляют в канал.
Второй вариант более трудоемкий, но более надежный. В зависимости от основания, применяют гвоздь или дюбель. Пробивают телефонный или подобный кабель между жил и крепят в штрабу. Краями пробитого провода приматывают прокладываемый кабель.
гофрированные 20 мм, 16 мм, 25 мм
Каждый ремонт предполагает проблемы, связанные с сокрытием электрических проводов. Несколько десятилетий назад, такие кабеля скрывались в электротрубку с тонкими стенами. Особенно актуальным такое решение было при прокладке электрокабеля с наружной стены зданий, домов. Применение стальной трубы имеет множество преимуществ, однако, при этом, основной недостаток в виде высокой рыночной стоимости, значительно снижает популярность данного метода.
Крепеж клипса
Монтажные работы предполагают наличие сварочного аппарата, ведь без сварки невозможно плотно и качественно соединить две трубы, при этом обеспечив герметичность шва. Это также повышает бюджет установочного процесса.
На смену финансово затратным тонкостенным стальным трубкам пришли бюджетные, но не менее надежные, пластиковые гофрированные трубки. Они гораздо легче по весу, соответственно проще в монтаже. Также эти аксессуары не нуждаются в ежегодной покраске, снижая к нулю затраты на содержание такой установки. Изделия гибкие и прочные, что и обеспечивает их сегодняшнюю популярность в строительной сфере. Однако вопрос крепежа все также остается открытым. Оптимальным решением здесь выступают применение крепежных клипс.
Что такое крепеж-клипса
Клипсы для монтажа являются сегодня обязательным атрибутом любого строителя. Данный элемент предназначен специально для крепежа труб самого разнообразного назначения. Визуально данный агрегат выглядит в виде квадратного основания с отверстием посередине для вкручивания шурупа, а также двум полукруглым скобам по бокам основы. При правильном подборе диаметра ребер, они обеспечивают надежный захват трубы, а также долгий срок эксплуатации.
Крепеж-клипсы могут закрепляться на таких поверхностях как:
- бетон;
- кирпичная кладка;
- пенобетон и железобетон;
- деревянные перекладины.
Монтаж данного инструмента происходит при помощи дюбеля или шурупа, который вкручивается в специальное отверстие посредине основания клипсы. Материал изготовления данного изделия – высококачественный пластик. Его особенностями является стойкость к любым перепадам температур.
Крепление пластиковой трубы
Благодаря данному свойству крепежная клипса может быть использована при закреплении гофрированной трубы на улице, выдерживая как зимние морозы, так и палящую летнюю жару.
Так же значительным достоинством клипсы является ее устойчивость к таким внешним факторам как:
- ультрафиолетовое излучение;
- кислоты и алкалины;
- солевое воздействие.
Крепеж клипса
Может применяться для напольного, настенного, а также потолочного крепления трубы.
Монтаж проводки в штробе
При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.
Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.
Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.
Дюбель-хомут
Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.
С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.
Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.
Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).
С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.
Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.
Дюбель-клипса
Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.
Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.
Дюбель-стяжка
Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.
Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.
Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.
Скобы для кабеля бывают пластиковыми и металлическими.
Металлические скобы для крепления кабеля
Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.
Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.
- Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
- Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
- Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.
Предлагаем ознакомиться Как делают каменную вату
Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).
Пластиковая скоба для крепления кабеля
Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).
За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.
Способы крепления к разным поверхностям
Стены и потолки изготавливаются из разных материалов с разной структурой и плотностью. В зависимости от этой особенности меняется способ крепления:
Плотные – дерево в любом виде, гипс и мягкие штукатурные растворы (в том числе гипсовые). Гвоздь или саморез отлично сочетаются со всеми этими материалами. В одних – OSB и других – лучше предварительно просверлить отверстие чуть меньшего диаметра, чем у самореза, а потом вкрутить. Гвозди чаще всего забивают сразу, без предварительного сверления.
Саморезы вкручиваются в дерево и изделия из дерева. Просто для подключения кабеля лучше брать с плоской головкой
Твердый. В эту категорию материалов входят кирпич, бетон, стяжки, цементы. Саморез вкрутить не получается даже с предварительно просверленным отверстием. Для таких материалов используются дюбельные гвозди (их еще называют дюбелями). Это застежка, состоящая из двух частей: пластиковой заглушки и металлического (иногда пластикового) винта. В таких случаях в материале просверливается отверстие с диаметром наконечника, равным или немного меньшим диаметра дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз ударить молотком, чтобы выровнять, либо острым ножом срезать излишки). Затем накладывается крепеж (пластина, хомут и т.д.), Который винтом фиксируется на вставленном дюбеле.
Установка дюбеля
Тонкий или мягкий. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и др. в них обычные застежки не держатся, нужен специальный, имеющий расширенную «заднюю» часть. Имеет большую опорную площадь, благодаря которой можно удерживать застежки. Некоторые примеры таких креплений (зонтик, дюбель-бабочка и дюбель со сверлом) показаны на фото.
Для крепления кабеля к тонким стенкам требуются специальные крепления
По сути, это все поверхности, которые обнаруживаются внутри дома при прокладке кабелей. Но иногда необходимо подключить кабель к столбу, например, когда электричество от столба доходит до дома или до трубы – когда кабель идет вверх по стенке с топливом.
К бетонному столбу

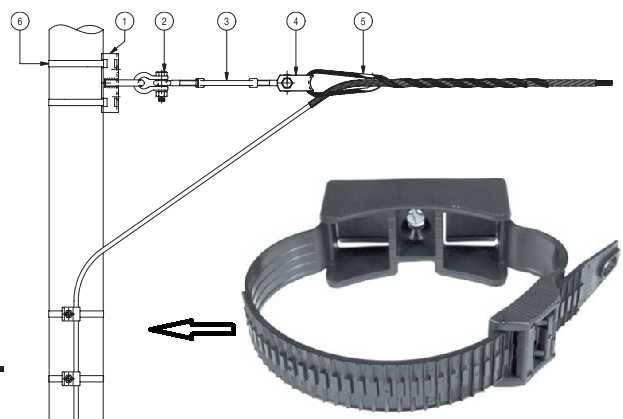

Кабель крепится к железобетонной опоре длинными черными пластиковыми зажимами. Служат они около 5 лет.
Один из способов опустить кабель по железобетонной опоре
для установки канализационных труб можно использовать хомуты, но нужно просверливать под ними отверстия, что очень сложно. Другой вариант – если на столбе есть заземляющий провод – круглый провод диаметром 5-6 мм, то его можно закрепить стяжками. Другой вариант – прикрепить к столбу металлические полосы – сделать что-то вроде зажимов и прикрепить к ним кабель.
В металлической трубе

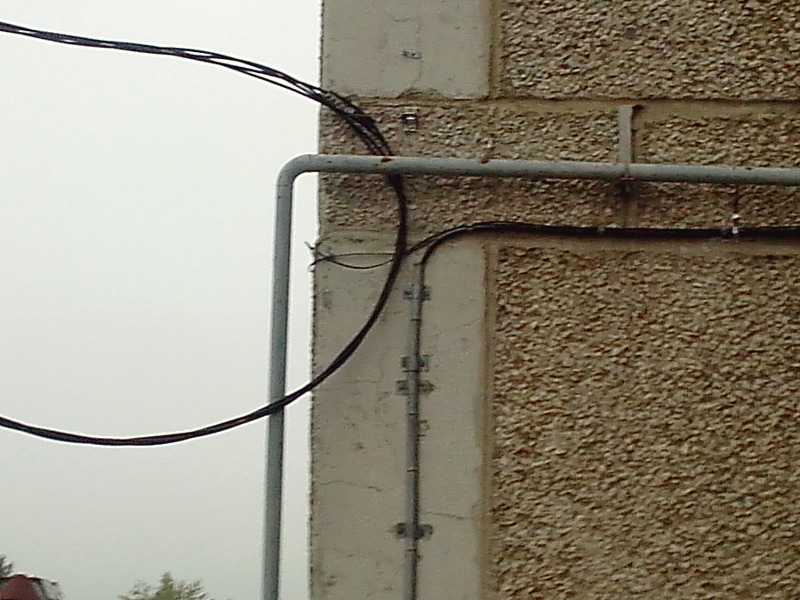

Если кабель проходит по стене дома по металлической трубе, его просто пропускают внутрь. Поскольку для внешней разводки используются достаточно прочные кабели, их жесткости обычно достаточно, чтобы более или менее удерживаться внутри трубы.
Прокладка кабеля в трубе. Крепят трубу и кабель выходит только в стену
Сверху и снизу трубка закрывается своеобразной пробкой (ее можно вырезать из пенопласта, а потом покрасить вместе с трубкой). Эта заглушка дополнительно фиксирует положение кабеля (не прижимает его к краю) и, чтобы он не двигался внутри трубы, крепится к стене на выходе из нее.
К тросу

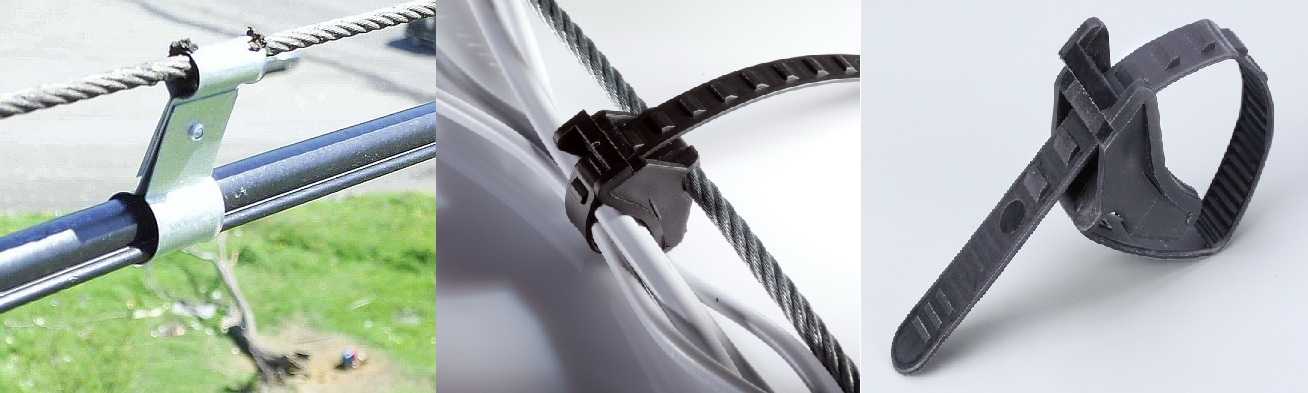

Для крепления кабеля к кабелю используются специальные металлические и пластиковые крючки. Они состоят из двух частей: отверстие для кабеля и отверстие большего размера для прокладки кабелей.
Крючки для подключения кабеля к кабелю
Что лучше: металл или пластик? Металлические прочнее, но для установки требуется больше времени – нужно закрутить винт. Пластиковые прослужат около 5 лет, но устанавливаются быстро: «хвостик» втягивается в соответствующее отверстие, затягивается. Это все.
