Монтаж и установка трубы дымохода своими руками

Рекомендации по монтажу

Перед заготовкой материалов сделайте чертеж дымохода и проставьте размеры всех участков – так легче подобрать трубы нужной длины. Не забудьте о крепеже – кронштейнах и хомутах, а также купите уплотнительные средства для стыков – печной герметик и асбестовый шнур.

Как правильно делаются приставные дымоходы буржуек:

1. Начните с пробивки (прорезки) сквозного отверстия. В кирпичной стене его диаметр равен наружному размеру утепленной трубы. В деревянной вырезается квадратный проем, чьи габариты на 760 мм больше живого сечения канала (38 см в каждую сторону).
2. Смонтируйте вертикальный участок, установив тройник и сборник конденсата напротив готового отверстия. Стеновые кронштейны и хомуты крепления ставятся с шагом 1,5—2 м, стыки обрабатываются герметиком.
3. Установите печь на расстоянии не менее 50 см от горючих конструкций и подключите горизонтальный участок из одностенной трубы. Ее тоже отодвиньте от сгораемых поверхностей на 500 мм или защитите дерево листом железа, плитой минерита и так далее.
4. Соедините внутренний участок с наружным. В стене из кирпича труба пропускается через стальную гильзу с уплотнением, в деревянной обрамляется кровельным железом с каменной ватой внутри. Не допускайте, чтобы стык оказался в толще стены.

Прокладка внутреннего дымохода через перекрытие выполняется аналогичным образом. Разница в том, что конденсатосборник располагается внутри помещения, а проход через крышу герметизируется с помощью специальной дымоходной накладки (мастер – флеш).

Специфика работы буржуек с низким КПД позволяет уменьшить до 3,5—4 м общую высоту трубы, выводимой над плоской кровлей одноэтажного гаража. Зона ветрового подпора отсутствует, поскольку нет конька и скатов, а нагрев отходящих газов до высокой температуры создает достаточную естественную тягу. Как это реализовано в гараже, смотрите на видео:

Правила монтажа дымохода через стену своими руками

Дымоотведение будет эффективным, если соблюдать основные правила:

1. Для хорошей тяги необходимо поднять трубу выше конька.
2. При длинной части дымопровода (более 10 м) топливо будет быстро прогорать, при короткой (менее 5 м) не будет интенсивного горения.

Как же лучше вывести трубу от печи через стену, рассказывают специалисты. Основные этапы монтажа дымоотводной системы указаны в пошаговой инструкция.

Для хорошей тяги необходимо поднять трубу выше конька.

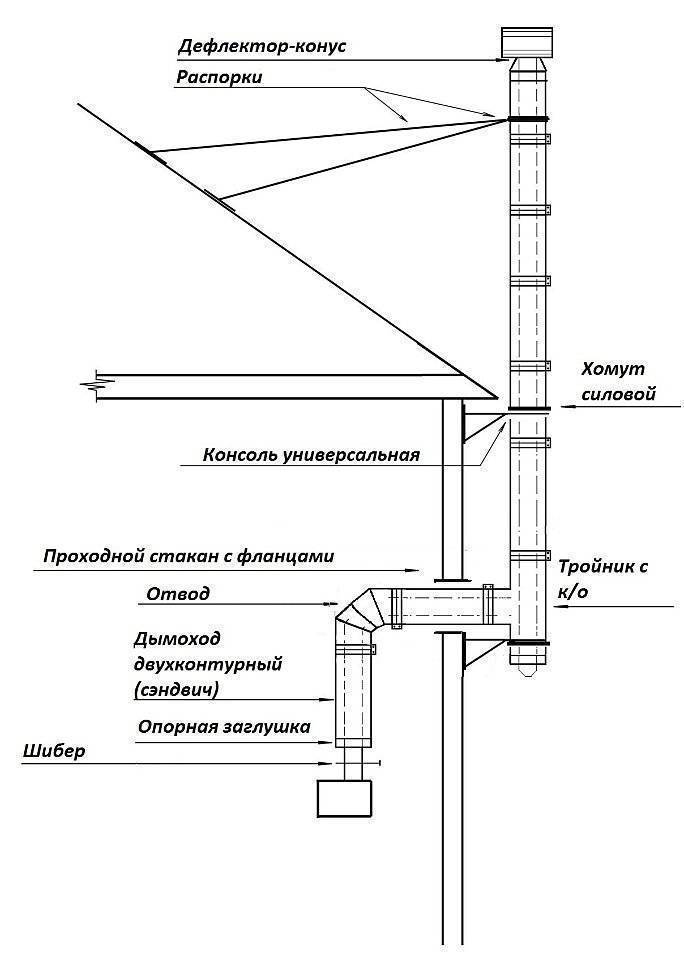

Схема монтажа сэндвич-дымохода

Монтаж дымохода из сэндвич-труб через стену производится согласно нормативам:

• Внутри помещения без стока конденсата;
• Снаружи – «по конденсату», образующаяся влага стекает в водосборный стакан.

Схема подбирается под конкретное помещение, учитывается оформление интерьера. Прокладку сэндвич-дымохода с проходом через стену можно выполнить самостоятельно.

Схема подбирается под конкретное помещение, учитывается оформление интерьера.

Подготовительный этап

Прежде, чем поставить теплогенератор, изолируют основание цементом или жаропрочным металлом. Собирают все комплектующие, сэндвич-система состоит из многих элементов, необходимо подготовить полный сэндвич-комплект. Потребуются поворотные фитинги для формирования колен. Закупают утеплитель с запасом. Рекомендуется прокладка фольгированного слоя к внутреннему контуру. Потребуются метизы для установки крепежных элементов. Стыки фиксируют хомутами.

Рекомендуется прокладка фольгированного слоя к внутреннему контуру.

Основные этапы установки

После определения места расположения трубы устанавливают теплооборудование. Затем в стене делается отверстие чуть больше наружного диаметра сэндвича. Монтируется соединительный патрубок, дымоход присоединяется к отопительному оборудованию через тройник. На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.

На последнем этане наружная часть газохода крепится к наружной стене строения с шагом не менее 50 см.

Что собой представляет

Это устройство, предназначенное для крепления дымохода плиты и котла к стене и удержания его в вертикальном положении. Она защищает дымоход от смещения вдоль вертикальной оси под действием ветровой нагрузки.

Он состоит из двух треугольных стальных направляющих конструкций, соединенных поперечинами в основании, и упорного кольца дымовой трубы.

Труба дымохода удерживается на месте либо с помощью платформы с отверстием, соответствующим диаметру дымохода, либо с помощью кронштейна или консольной направляющей. Для дополнительной прочности разъемы имеют резиновое уплотнение.

На другом конце консольный крепеж крепится к вертикальной поверхности с помощью анкеров, болтов или штифтов.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

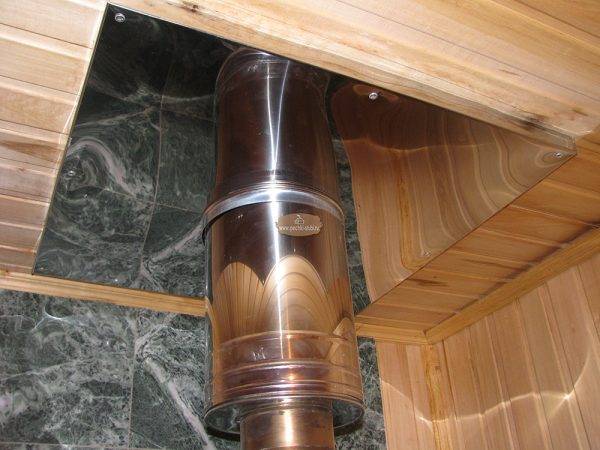

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

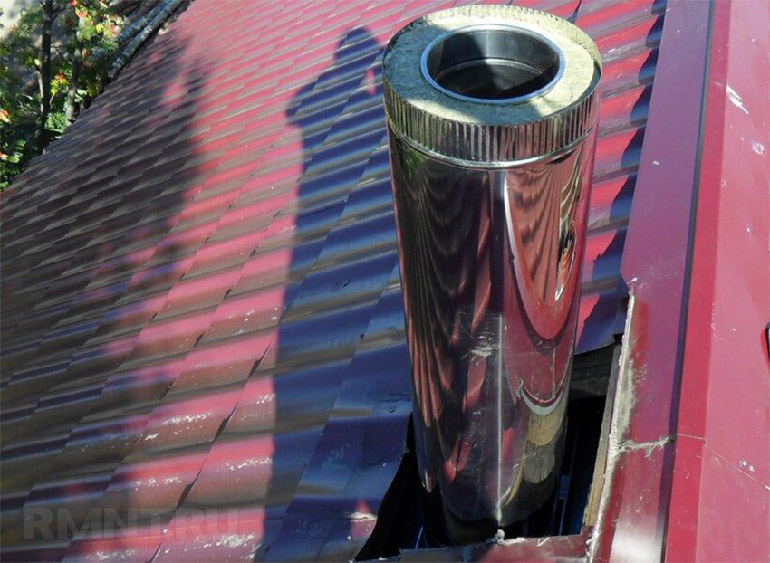

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Устройство дымоотвода из сэндвич элементов

Элементы конструкции дымохода

Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

• Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
• Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
• Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
• Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
• Кронштейн опорный для дымохода – удерживает всю массу конструкции.
• Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
• Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
• Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
• Кронштейн стеновой.

Все перечисленные детали должны быть одинакового диаметра.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций. Произведите разметку, и подготовьте нужного диаметра отверстие. Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух. Труба стыкуется с котлом, печкой с помощью трех конечного «колена»

Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку

Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр

Дальше производится монтаж вертикальной части Обращайте внимание на крепление, используйте только качественные крепежные элементы

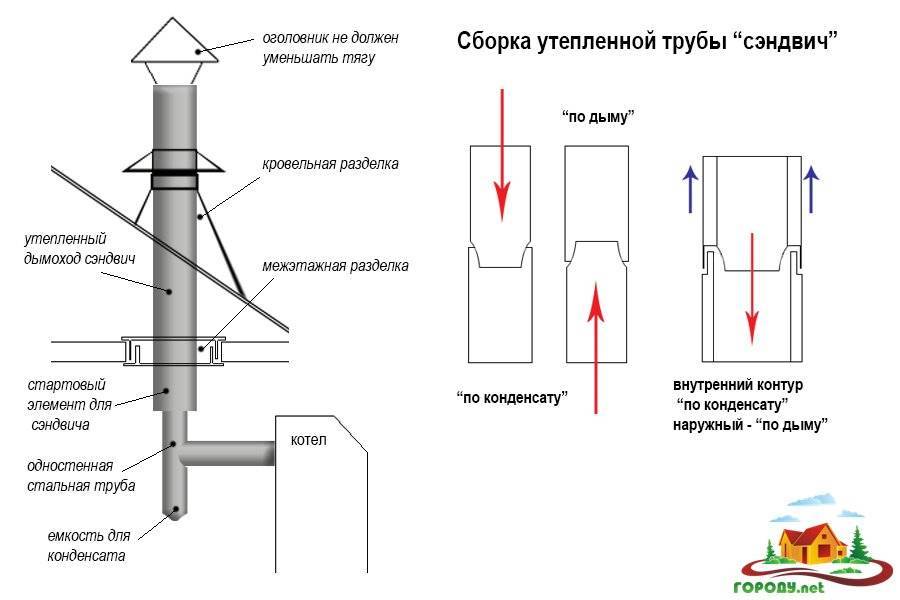

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

• внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
• высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
• изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

• коленами. Предусмотрены с углами направления в 45º и 90º;
• конусом. Им обеспечивается свободное обтекание атмосферных осадков;
• тройником с углами 45º и 87º;
• ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
• искрогасителем;
• дефлектором;
• грибком;
• разгрузочной платформой;
• кронштейнами;
• хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

• Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
• Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
• Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
• Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
• Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
• Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
• Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

• Высокая стоимость, по сравнению с другими видами труб.
• Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
• Срок службы не более 20 лет.

Особенности монтажа

Промышленный дымоход монтируют строго вертикально. Для крепления и обустройства используются тройники, патрубки либо модульные системы. Между отопительным прибором и газоотводом расстояние не должно превышать 5 метров.

Если дымоход предполагает сборную конструкцию, то все элементы должны идеально подходить друг к другу по габаритам. На тройниках при соединении различных элементов необходимо установить сборники конденсата.

Собрать промышленный дымоход с максимальным качеством могут только профессиональные монтажники – силами организации, которой требуется установить дымоотвод, за монтаж лучше не браться.

Второй этап. Разделка на крыше

Следующий шаг — установка перегородки на крыше. Давайте посмотрим, как это сделать.

Шаг первый

Измерьте внешние и внутренние поверхности, принимая во внимание угол наклона крыши. Помните, что при установке диванного дымохода нужно быть очень осторожным, так как работа на крыше займет некоторое время

Поэтому приступайте к монтажу только при яркой и солнечной погоде.
Шаг второй. Вырежьте подходящее отверстие для дымохода, предпочтительно изнутри.
Шаг третий. Прикрепите лист оцинкованной стали к крыше в том месте, где вы ранее сделали отверстие для дымохода. Еще раз убедитесь, что между конструктивными элементами шахты дымохода нет стыков.

Изготовление крышки дымохода

Пространство между дымоходом и металлической стеной также заполняется минеральной ватой.

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

• внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
• высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
• изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

• коленами. Предусмотрены с углами направления в 45º и 90º;
• конусом. Им обеспечивается свободное обтекание атмосферных осадков;
• тройником с углами 45º и 87º;
• ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
• искрогасителем;
• дефлектором;
• грибком;
• разгрузочной платформой;
• кронштейнами;
• хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Установка дымохода своими руками: как сделать правильно?

Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.

Сэндвич-трубы состоят из трех слоев:

• внутренней трубы, по которой и отводится дым;
• слоя негорючего утеплителя, как правило, базальтовой ваты;
• внешней обшивки, которая защищает утеплитель от намокания.

Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.

Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.

Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.

Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды

Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену

Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.

Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.

Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.

Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.

Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.

При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура. Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:

1. Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
2. Трубы, проходящие внутри жилых и общих помещений, нуждаются  как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
3. Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.

Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.

Инструкция по установке сэндвич-дымохода

При установке дымохода из сэндвич-труб не нужно сооружать дополнительный бетонный фундамент, как для керамического или кирпичного дымохода, поскольку легкий вес конструкции является одним из главных достоинств этой системы. Но не стоит думать, что установить его очень просто. Существует несколько нюансов и правил, которые нужно знать еще до того момента, как вы выберете оборудование.
Желательно сперва начертить план будущей конструкции, указав на нем размеры дымохода

Профессионалы-печники, не раз собиравшие дымоход из сэндвич-трубы, призывают обратить особое внимание на такие аспекты, как прохождение конструкции через перекрытия, крышу и тому подобные

Предназначеный для защиты примыканий дымоходов и вентиляции от осадков

К примеру, некоторые владельцы домов начинают устанавливать дымоходную трубу еще до окончания кровельных и отделочных работ, устанавливая топку камина и котел на черновой пол. В таком случае нельзя забывать о высоте стяжки и напольного покрытия, поэтому лучше поставить оборудование для отопления на кирпичи, чтобы конструкция идеально совпадала с отверстием для выхода продуктов горения.

Установку сэндвич-дымохода принято начинать с выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода является отрезком трубы без наличия утеплителя. Если же вы сразу начнете с сэндвич-трубы, то утеплитель обгорит, превратится в камень и дымоход будет неисправен. Неправильный монтаж конструкции может привести к поломке отопительной системы и даже возникновению пожара. Выходной патрубок вставляют в раструб, а затем изолируют стык заглушкой, после чего элементы конструкции друг за другом соединяются. Места соединения фиксируются обжимными хомутами.

Если сохраняется вероятность значительного увеличения давления в дымоходе, места стыков дополнительно перекрывают герметизирующими муфтами. Зачастую при установке дымоходных систем используются специальные герметики для высоких температур, которые используют в местах стыков. Тяга будет лучше, если дымоход максимально герметичен.

Несмотря на хорошие теплоизоляционные свойства сэндвич-дымоходов, в местах прохождения трубы через перекрытия все же существует вероятность нагрева и возгорания материалов, окружающих трубу. Для обеспечения необходимого уровня пожарной безопасности в этих местах рекомендуется укладывать дополнительный слой теплоизолирующего материала. В СНиП представлено еще одно требование, касающееся этого фактора. Расстояние от дымохода до стены должно быть не меньше 25 сантиметров. В конструкцию желательно включать больше элементов, содержащих ревизионные люки, чтобы иметь возможность визуально осмотреть внутренние стены дымохода.

Если есть необходимость в монтаже горизонтальных частей (длина каждого из них не должна быть больше 100 сантиметров), то на этих участках можно воспользоваться тройниками, позволяющими эффективно отводить влагу, которая образуется при конденсации водяных паров.

Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Сэндвич-труба в разрезе

Какой дымоход можно выводить через стену

Дымоход через стену можно вывести из любого вышеперечисленного материала.

Под дымоход из кирпича или керамики необходимо будет выполнить отдельно стоящий фундамент, так как сделанная труба получится очень массивной. А это — дополнительные затраты.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

1. Необходимость утепления внешних стенок дымохода.
2. Наружное расположение канала требует установки под ним горизонтального участка.
3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.
