Способы расчета и нормы кратности воздухообмена для жилых помещений

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по СНиП 2.08.01-89* ЖИЛЫЕ ЗДАНИЯ.

Расчетнаятемпературавоздуха вхолодныйпериод года,°С

Кратность воздухообменаили количество воздухаудаляемого из помещения

Жилая комната квартир или общежитий

3 м³/ч на 1 м²жилых помещений

То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже

Кухня квартиры и общежития, кубовая: — с электроплитами — с газовыми плитами

≥60 м³/ч≥60 м³/ч при 2-конф.пл.;≥75 м³/ч при 3-конф.пл.;≥90 м³/ч при 4-конф.пл.

Сушильный шкаф для одежды и обуви в квартирах

Совмещенный помещение уборной и ванной

То же с индивидуальным нагревом

50 м³/ч на 1 унитаз и25 м³/ч на 1 писсуар

Гардеробная комната для чистки и глажения одежды, умывальная в общежитии

Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме

Вестибюль, общий коридор, лестничная клетка в общежитии

Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала

по расчету,но ≥ 4

Гладильная, сушильная в общежитии

по расчету,но ≥ 2-кратн.

Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии

Палата изолятора в общежитии

Машинное помещение лифтов

по расчету,но ≥ 0,5

Примечания. 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице.

2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С.

4. Значения в скобках относятся к домам для престарелых и семей с инвалидами.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по МГСН 3.01-01 ЖИЛЫЕ ЗДАНИЯ.

Расчетнаятемпературавоздуха вхолодныйпериод года,°С

Кратность воздухообменаили количество воздухаудаляемого из помещения

Общая комната (гостиная), спальня, жилая комната общежития 1)

не менее30 м³/чна человека

Кухня квартиры и общежития — с электроплитами — с газовыми плитами

≥60 м³/ч≥60 м³/ч при 2-конф.пл.;≥75 м³/ч при 3-конф.пл.;≥90 м³/ч при 4-конф.пл.

Механическая приточно-вытяжнаяпо расчету

Совмещенный санузел с индивидуальным подогревом

Гардеробная комната для чистки и глажения одежды

Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме

Вестибюль, общий коридор, передняя, лестничная клетка в общежитии

по расчету,но ≥ 4-кратн.

Гладильная, сушильная в общежитии

по расчету,но ≥ 2-кратн.

Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях

Машинное помещение лифтов 3)

по расчету,но ≥ 0,5-кратн.

1-кратн. (через ствол мусоропровода)

Тренажерный зал 5)

80 м³/ч на человека

Библиотека, кабинет 5)

Механическая приточно-вытяжнаяпо расчету

Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22 °С.

2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.

3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С.

4. Температура для расчета дежурного отопления.

5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории.

6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице (но не выше 22 °С).

7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений.

• Главная ->
• Кратность воздухообмена в жилых помещениях

«Свежий Воздух» – компания №1 в России по продаже и установке проветривателей.

Акции

Отзывы

FAQ

Расчет приточно вытяжной вентиляции

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Методы расчета

Формула вычисления кратности по основным величинам

Показатель означает, сколько раз нужно сменить воздух в эндогенном микроклимате за 1 час, чтобы очистить его до предельного ПДК (показателя допускаемой концентрации) примесей.

Кратность воздухообмена можно посчитать по формуле N = V / W, где:

• N — кратность обмена воздуха (раз);
• V — кубатура наружного воздуха, поступающая в комнату за 1 час (м3/ч);
• W — объем интересующего помещения (м3).

Объем входящих потоков, который предназначается для разбавления вредных примесей и газов до максимальной допускаемой концентрации, рассчитывается по формуле V = B / (pb – po), где:

• V — кубатура воздушного потока (м3);
• B — количество патогенного вещества, поступающего за 1 час (мг/ч);
• pb — ПДК нежелательного компонента в атмосфере рабочего цеха (мг/м3);
• po — концентрация того-же компонента в поступающем потоке (мг/м3).

Количество примесей определяется прибором газоанализатором

В производстве используется сварка, лазерная или плазменная резка, пайка металлов с выделением вредных газов. Для уменьшения концентрации делается качественная вытяжка и вентиляция местных зон около рабочего места. Количество газов измеряется на единицу объема с помощью прибора газоанализатора.

Масштаб вредного компонента высчитывается по формуле B = a · b · W, где:

• B — объем вредных примесей (м3);
• а — коэффициент просачивания (для цехов — 1, для гаражей — 2);
• b — соотношение газа в атмосфере (мг/м3);
• W — кубатура цеха (м3).

Другие расчеты воздушного обмена

Показатели требуемого воздухообмена обозначены в СНиП

Показатель воздушного обмена по тепловыделениям рассчитывается, если в помещении есть большое количество тепла, которое нужно вывести из комнаты.

Индекс рассчитывается по формуле L = 3.6 · Q / (p · c · (t – k)), где:

• L — воздухообмен (м3/ч);
• Q — теплота, выделяемая в комнате (Вт);
• p — плотность внутреннего воздуха (кг/м3);
• c — воздушная теплоемкость;
• t — температура удаляемого потока (°С);
• k — температура поступающего потока (°С).

Показатель воздушного обмена по влаговыделению определяется, если в комнате в результате жизнедеятельности или технологических процессов выделяется большое количество влаги.

Расчет проводится по формуле L = W / (p · (d — do)), где:

• L — воздухообмен по влажности (м3/ч);
• W — концентрация влаги (%);
• p — плотность внутренней атмосферы (кг/м3);
• d — содержание влаги в удаляемом потоке (г/кг);
• do — содержание влаги в подаваемом воздухе (г/кг).

Предельно допустимые концентрации газов на производстве

Расчет воздухообмена по газовыделениям выполняется, если в цеху предполагается скопление воздушных примесей, которые требуется своевременно выводить за пределы помещения.

Применяется формула L = K / (K0 – K1), где:

• L — требуемая кратность воздухообмена (м3/ч);
• K — вес выделяемых газов (м/м3);
• K — ПДК газов (из справочника для конкретного помещения);
• K₁ — концентрация газа в поступающем потоке.

Решение

Вентиляция объектов промышленного назначения — это по сути своей обеспечение притока свежего воздуха и удаление отработанного. И включает она в себя целый ряд решений.

Первый этап — это планирование. И для этого необходимо учесть несколько важных условий: присутствие в помещениях вредных испарений, загазованность и температурный режим.

Для решения поставленных задач нужно учесть необходимые условия труда, а так же отталкиваться от параметров помещения и его технических характеристик.

Чаще всего в больших помещениях применяется приточно-вытяжная вентиляция с охлаждением или подогревом воздуха.

В настоящее время существует множество вентиляционных систем, которые отличаются по функциональности и по стоимости. Зачастую это конкретное решение для каждого отдельного помещения. Именно благодаря этому мы и получаем эффективную, экономную, и идеально справляющуюся с поставленными задачами систему. Стоит понимать, что система вентиляции — это очень сложный механизм, который не только обеспечивает чистый и свежий воздух в помещении, а следовательно высокую производительность не только оборудования, но и сотрудников, а так же их хорошее самочувствие, а также позволяет управлять многими параметрами для создания оптимальных климатических условий в зависимости от времени или части помещения. Управление системой вентиляции возможно механически или же с помощью электроники, но возможны и варианты смешанного типа.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

Санитарные нормы проектирования промышленных предприятий

По правилам СНиП, выделяемые в промышленном помещении любые неблагоприятные элементы, такие как влага и тепло принимаются из расчетов технологической части проектной документации.

Если такие данные отсутствуют в технологических нормах проектирования, количество производственных вредных веществ, выделяемых в помещении, допускается принимать, исходя из натуральных собранных фактов исследования. Также искомое значение обозначено в паспортных бумагах приобретенной специализированной техники.

Выбросы токсичных веществ в пространство происходят через сосредоточенные и рассредоточенные устройства общеобменной вентиляционной системы.

Расчет выбрасываемых веществ, должен предусматривать их количество, не превышающее:

1. Максимального значения для города и населенных пунктов.
2. Показатели максимального количества в воздухе, которое проникает внутрь жилых построек сквозь окошки по принципу натуральной вентиляции, (30% от нормы установленного лимита количества концентрации вредных, токсичных веществ в рабочей зоне).

Определение коэффициента рассеивания в рабочее пространство токсичных элементов, находящихся на момент выброса в системе, входят в состав вентиляционного проекта предприятия. Так, согласно стандартам, в помещениях промышленного назначения, при условии объема воздуха на одного субъекта – 20 м3 необходимо учесть процесс подачи наружного воздуха. Так в общем количестве он должен составлять до 30 м3ч для каждого, находящегося в помещении субъекта. Если же, на одного человека приходятся более 20 м3, количество подаваемого снаружи воздуха должен составлять не меньше 20 м3ч для каждого субъекта.

При создании проекта рабочей зоны промышленного производственного назначения, в которых отсутствует естественное проветривание, при этом с подачей в них наружного воздуха только по средствам существующей механической вентиляции, общее количество воздуха должно составлять не менее 60 м3/ч на одного субъекта. Показатель может варьироваться в пределах табличных данных, но при этом составлять не менее одного кратного потока воздухообмена в час.

Если расчетный показатель кратности воздуха составляет меньше табличной, и при этом используется рециркуляция, объем подачи наружного потока может быть меньше 60 м3/ч для одного субъекта, но не менее 15-20 % общего потока воздухообмена в системе.

Что такое воздухообмен и как его рассчитывать вы уже знаете. Поэтому эта статья не несет никакой теоретической информации. В помощь проектировщику мы решили собрать все таблицы кратности воздухообмена из СНиПов и других нормативных документов в одном месте.

РѰблица кратности воздухообмена РІ жилых зданиях

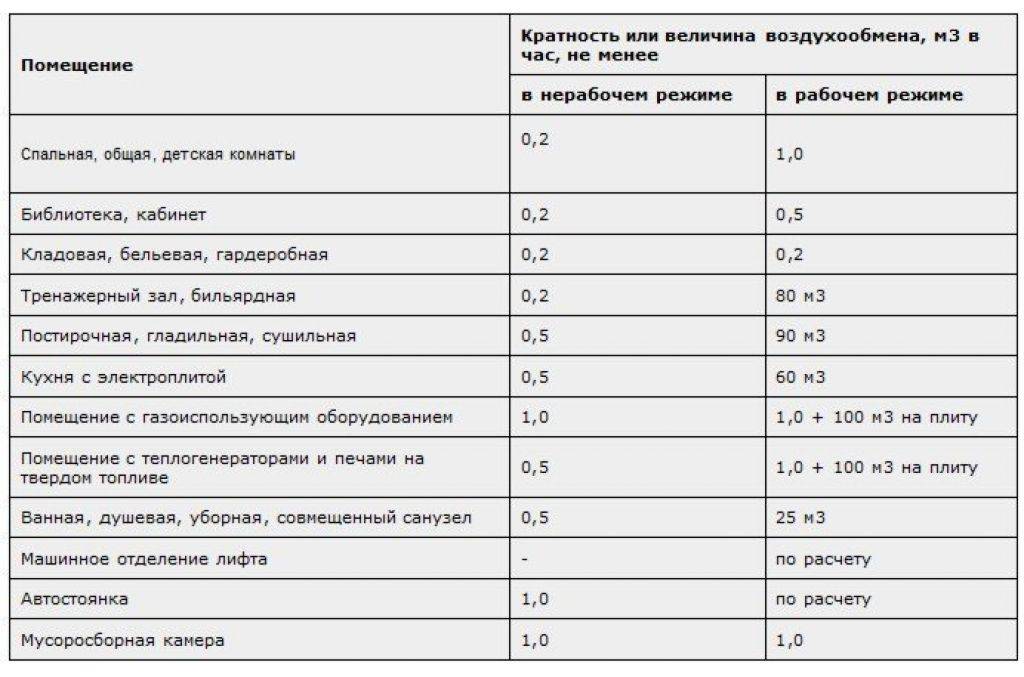

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	–
3 Гардеробные уличной одежды	–	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	–
3 Гардеробные уличной одежды	–	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Вентилирование ремонтного цеха

Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.

Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.

Проектирование

При обустройстве в офисе вентиляционной системы своими руками можно подобрать и установить декоративные решётки, а вот составление проекта и его техническое выполнение лучше доверить специалистам, если вы хотите получить желаемый эффект в полном объёме.

Проектирование включает в себя следующее:

• Расчёт тепловых притоков отдельно для каждой комнаты с учётом архитектурных особенностей здания.
• Расчёт мощности вентиляции, которая определяется интенсивностью создаваемого воздухообмена.
• Схему всех коммуникаций в аксонометрическом виде.
• Расчёт аэродинамики воздуховодов, который позволит определить оптимальные размеры вентиляционных каналов и возможные потери давления в системе.
• Подбор полной комплектации необходимого оборудования для обеспечения эффективной и бесперебойной работы вентиляции.
• Расчёт требуемого обогрева приточного потока.
• Составление сопутствующей документации.

При этом ещё важно определиться с такими важными моментами, как:

Размещение вентиляционного оборудования. В идеальном случае для этого создаётся специальная венткамера.

• Конфигурация и месторасположение каналов.
• Потребляемая мощность используемого электрического оснащения.
• Потребность и размещение дренажной системы.
• Возможность и особенности осуществления доступа к приборам после окончания монтажных работ.
• Возможность внесения изменений и модификаций в конфигурацию системы.

Для создания профессионального проекта вентиляционной системы в офисе, специалистам-проектировщикам потребуются также различные схемы и чертежи, которые будут использоваться для планировки будущей коммуникации. Наиболее важными для проектирования документами такого типа являются:

• Проект системы естественной вентиляции созданной в офисе на этапах строительства офисного центра.
• Архитектурный план объекта с указанием мест монтажа дверных проемов и окон.
• Схема внутренних помещений офиса с обозначением всех рабочих мест, мест установки мебели и оборудования.

​

Определение воздухообмена согласно кратности воздухообмена в помещении.

Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:

L = Vпом * Kр (м3/ч),

где Vпом – объем помещения, м3; Кр – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.

Как определить объем помещения?

Необходимо рассчитать общий объем помещения в кубических метрах. Для этого используется простая формула:

Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)

Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора или приточной установки.

Определение воздухообмена в соответствии с количеством людей в помещении:

L = L1 * NL (м3/ч),

где L1 – норма воздуха на одного человека, м3/ч*чел; NL – количество людей в помещении

20-25 м3/ч на одного человека при минимальной физической активности 45 м3/ч на одного человека при легкой физической работе 60 м3/ч на одного человека при тяжелой физической работе

Определение воздухообмена при выделении влаги:

L= D / ((dv-dn) * ρ) (м3/ч)

где D – количество выделяемой влаги, г/ч; dv – влагосодержание удаляемого воздуха, г воды/кг воздуха; dn – влагосодержание приточного воздуха, г воды/кг воздуха; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Определение воздухообмена для удаления излишков тепла:

L= Q / (ρ * Cp*(tv-tn)) (м3/ч)

где Q – выделение в помещение тепла, кВт; tv – температура удаляемого воздуха, °С; tn – температура приточного воздуха, °С; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))

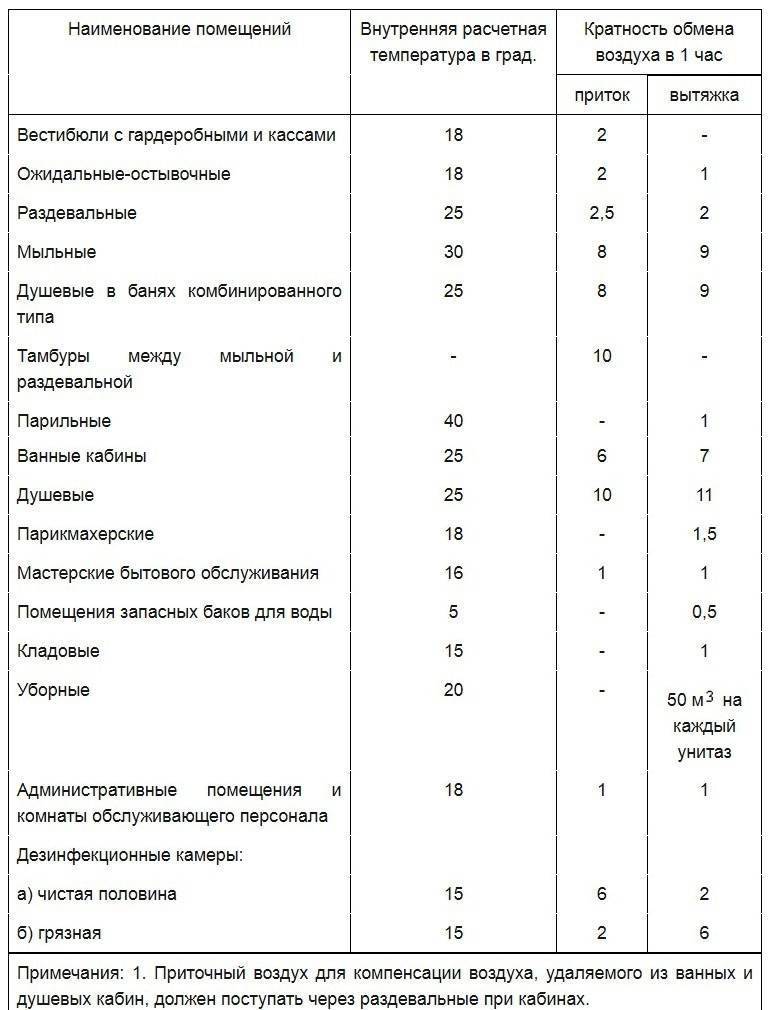

Таблица кратностей воздухообмена:

Кухня квартиры или общежития	6-8
Ванная комната	7-9
Душевая	7-9
Туалет	8-10
Прачечная (бытовая)	7
Гардеробная комната	1,5
Кладовая	1
Гараж	4-8
Погреб	4-6

Промышленные помещения и помещения большого объема	Кратность воздухообмена
Театр, кинозал, конференц-зал		20-40 м3 на чел.
Офисное помещение	5-7
Банк	2-4
Ресторан	8-10
Бар, кафе, пивной зал, бильярдная	9-11
Кухонное помещение в кафе, ресторане	10-15
Универсальный магазин	1,5-3
Аптека (торговый зал)	3
Гараж и авторемонтная мастерская	6-8
Туалет (общественный)	10-12 (или 100 м3 на 1 унитаз)
Танцевальный зал, дискотека	8-10
Комната для курения	10
Серверная	5-10
Спортивный зал	Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)	2
Парикмахерская (более 5 рабочих мест)	3
Склад	1-2
Прачечная	10-13
Бассейн	10-20
Промышленный красильный цех	25-40
Механическая мастерская	3-5
Школьный класс	3-8

Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:

L= GCO2 / (УПДК-УП) (м3/ч)

где GСО2 – количество выделяющегося СО2, л/ч, УПДК – предельно-допустимая концентрация СО2 в удаляемом воздухе, л/м3, УП – содержание газа в приточном воздухе, л/м3.

Нормы допустимых концентраций Со2 в воздухе, л/м3
В местах постоянного пребывания людей (жилые комнаты)		1,0
В больницах и детских учреждениях	0,7
В местах временного пребывания людей (учреждения)	1,25
В местах кратковременного пребывания людей (учреждения)	2,0
В наружном воздухе:		Населенные пункты (село)	0,33
Малые города	0,4
Крупные города	0,5

Механическая вентиляция частного дома

Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.

Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.

Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.

Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.

Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.

Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» — по вытяжным шахтам в комнаты затягивается холод снаружи.

Как проверить работает ли Ваша вентиляция?

В первую очередь, вы можете проверить, работает ли вытяжка. Для этого поднесите зажигалку или листок бумаги к вентиляционной решетке, установленной в стене ванной комнаты или на кухне. Если пламя (или листок бумаги) отогнулось в сторону решетки, то тяга есть, вытяжка рабочая. Если нет, то канал перекрыт, например забился, листьями через воздуховод. Если же у Вас квартира, то его могли перекрыть соседи, делая перепланировку помещений. Поэтому первая ваша задача обеспечить тягу в вентиляционном канале.

Проверка вентиляции на наличие тяги при помощи зажигалки

Если тяга есть, но она не постоянная, и над или под Вами живут соседи. В таком случае к Вам может перетекать воздух, из соседских помещений неся за собой и запахи. В данной ситуации необходимо оснащать вытяжку обратным клапаном или автоматическим жалюзи, которое закрывается при обратной тяге.

Как проверить достаточное ли у Вас сечение вытяжки, мы рассмотрим дальше.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Вентиляция литейного цеха

Отличительной чертой литейных цехов является избыточное количество тепла, выделяемого в процессе литья металла, и сопровождаемого парами аммиака, окиси углерода, сернистого газа. Поэтому для технологического оснащения литейных цехов обязательно предусмотрены местные вытяжки большой производительной мощности, устойчивостью к высоким температурам.

Расчет системы вентиляции литейных цехов производится тщательно, с учетом всех параметров. Местная вытяжная вентиляция в цехе дополняет общую с принудительным побуждением. Также организовано естественное проветривание и душирование рабочей зоны непосредственно у горячего оборудования.

Приточная вентиляция цеха общая, поток направлен сверху вниз. Обогрев объединен с вентиляционной системой.
