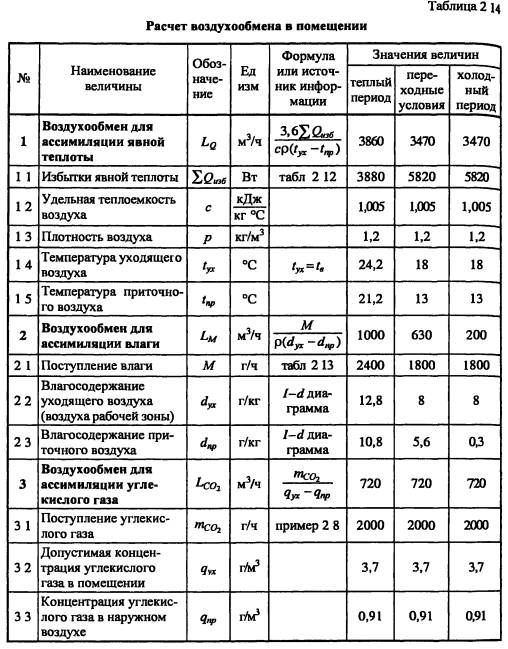

Производительность по воздуху
Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.
Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).
Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.
Расчет воздухообмена по кратности:
L = n * S * H, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
- S — площадь помещения, м2;
- H — высота помещения, м;
Расчет воздухообмена по количеству людей:
L = N * Lнорм, где
- L — требуемая производительность приточной вентиляции, м3/ч;
- N — количество людей;
- Lнорм — норма расхода воздуха на одного человека:
в состоянии покоя — 20 м3/ч;
“офисная работа” — 40 м3/ч;
при физической нагрузке — 60 м3/ч.
Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.
Типичные значения производительности систем вентиляции:
- Для квартир — от 100 до 500 м3/ч;
- Для коттеджей — от 1000 до 5000 м3/ч;
Коротко о главном
Кратность воздухообмена — это натуральная величина, отражающая количество циклов обмена старого воздуха на новый, обычно в течение 60 минут.
Кратность воздухообмена необходима для механических расчетов проектных средств, таких как системы кондиционирования и вентиляции.
Расчеты необходимы для управления климатом в отдельных помещениях дома и для промышленных установок.
Физическая и регулярная вентиляция дома достаточна для эффективного замещения старого воздуха новым.
В остальных случаях необходимо установить принудительную вентиляцию с возможным энергозависимым оборудованием.
Требования к производственной вентиляции
Вентиляция и кондиционирование воздуха в производственных помещениях регулируется общими требованиями и параметрами Samping для лабораторий. К ним относятся:.
- Механическая вентиляция производственных помещений должна соответствовать правилам пожарной безопасности.
- Здоровье — исключение твердых веществ, неоплачиваемых выбросов на рабочем месте, и
- Материалы, из которых изготавливаются компоненты вентиляции, должны иметь гигиенические и противопожарные сертификаты.
- Коррозионностойкие материалы или воздуховоды должны быть коррозионностойкими.
- Толщина покрытия воздуховодов горючими красками не должна превышать 0,2 мм.
- Для рабочих мест персонала в лабораториях сбор опасных веществ не должен превышать 30 %.
- Показатели влажности и скорости движения воздуха в летний период не регулируются.
- Зимой температура внутри лаборатории с персональными средствами должна быть не менее 10 °C.
- Летом температура внутреннего и наружного воздуха равна или температура внутри помещения не превышает 4 °C.
- Требования к температуре для вентиляции производственных помещений, не используемых в летний период, отсутствуют.
- Общий уровень шума в производственном помещении, включая шум от вентиляционной системы, не должен превышать 110 дБас.
Этот список является достаточно общим. На практике требования к вентиляции производственных помещений дополняются индивидуальными параметрами производства, дизайном лаборатории, особенностями продукции и т.д
Кроме того, важно учитывать, как взаимодействуют отопление и вентиляция в производственном помещении
И необходимо учитывать, что освещение и вентиляция также взаимодействуют друг с другом.
Нормы вентиляции и воздухообмена в зданиях под офисы
Допустимая норма зависит от того, сколько людей находится в помещении, его предназначения и кратности воздухообмена.
Норма на 1 человека зависит от нагрузки рабочего и от предназначения комнаты, в которой они работают:
- Во время небольшой физической нагрузки норма на человека составляет 20 м³ / час.
- Незначительная активность предполагает 45 м³ / час на человека.
- При высокой физической активности необходимая норма для одного человека составляет 60 м³ / час.
- Переговорная комната – 40 м³ / час.
- Санузел 75 м³ / час.
- Комната для курения 100 м³ / час.
- Приемная 40 м³ / час.
- Кабинет 60 м³ / час.
- Коридор 11 м³ / час.
- Комната для совещаний 30 м³ / час.
Также согласно ГОСТу 30494-2011 установлена норма скорости воздухообмена. Она составляет 0,1 м/с и не зависит от сезона.
Нормы вентиляции в помещениях офисов
Офисные помещения должны соответствовать климатическим условиям, указанным в Санпин 2. 2. 4. 3359-16. В данном случае расчетная температура воздуха соответствует параметру, измеряемому на расстоянии 2 метров от напольного покрытия в зоне, где сотрудники компании проводят большую часть времени. В первом подходе температура определяется по типу
где T (н. в.) — температура в нижней 2-метровой зоне ⁰c-d. Разница в температуре (градиент) на метр высоты составляет ⁰c/m-h.
Если тепло, выделяемое оборудованием, не равно теплопотерям, градиент температуры будет составлять несколько градусов.
Правила вентиляции регламентируются Санпином 2. 2. 2/2. 4. 1340-03 Согласно ГОСТ 30494-2011, скорость смены воздуха составляет 0. 1 м/с.
Места вытяжки
Вытяжные каналы отводят на улицу отработанный воздух, лишнюю влагу, запахи. Места оттока при естественной вентиляции частного дома оборудуются на кухне, в ванной, с/у, при необходимости и в других помещениях. Размещаются воздухозаборные решетки на высоте от 0 до 25 см от потолка.
Для кухонной вытяжки отводится отдельная шахта, которая не учитывается в общих расчетах (включается временно). Если канал единственный, то оборудование подключается через тройник с обратным клапаном. Лопасти открываются, когда вытяжка отключена, тогда помещение проветривается. Шахта считается рабочей, но при расчетах отнимается ее увеличенное сопротивление.
Несколько каналов могут объединяться в один только с установкой вентилятора выше всех примыканий, без него запахи будут перетекать между помещениями. По той же причине организуется индивидуальный приток/отток в технических помещениях (подвал, гараж, топочная). Двери закрываются герметично, чтобы потоки не смешивались с домашним воздухообменом.

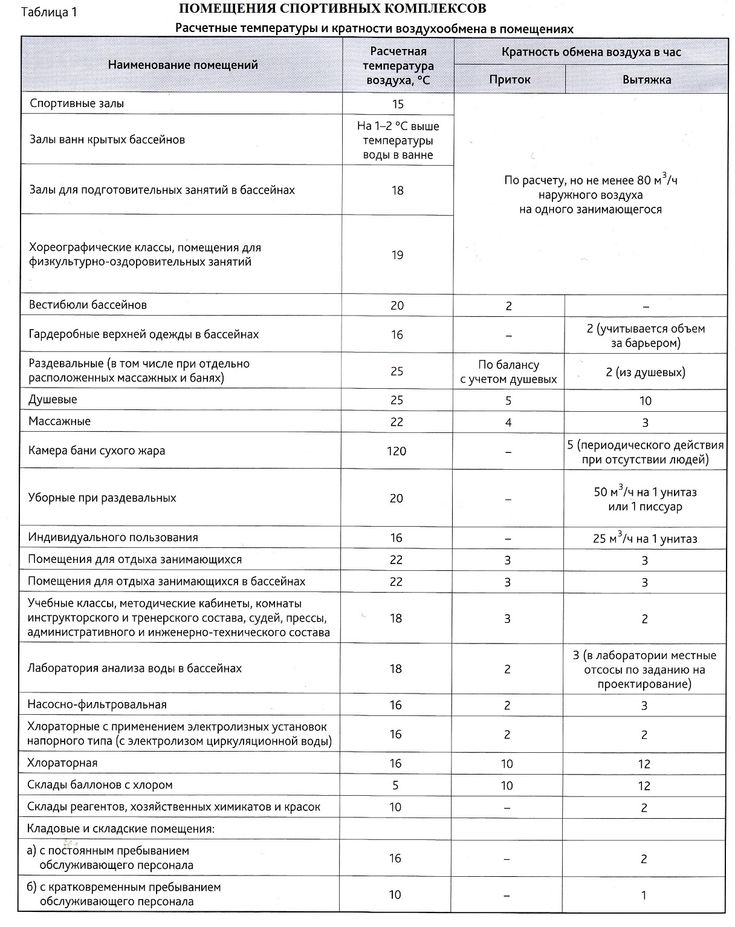

Кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений
| № | Наименования помещений | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
|---|---|---|---|---|
| приток | вытяжка | |||
| 1 | Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) | 15 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 2 | Залы художественной гимнастики и хореографические классы | 18 | По расчету, но не менее 80 м3/ч на одного занимающегося | |
| 3 | Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями | 16 | 2 | 3 |
| 4 | Мастерские | 16 | 2 | 3 |
| 5 | Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава | 18 | 3 | 2 |
| 6 | Бытовые помещения рабочих, служащих охраны общественного порядка | 18 | 2 | 3 |
| 7 | Помещение пожарного поста | 18 | – | 2 |
| 8 | Гардеробная верхней одежды для занимающихся | 16 | – | 2 |
| 9 | Раздевалка (в том числе при массажных) | 25 | По балансу с учетом душевых | 2 (через душевые) |
| 10 | Душевые | 25 | 5 | 10 |
| 11 | Массажные | 22 | 4 | 4 |
| 12 | Санитарные узлы: | |||
| общего пользования | 16 | – | 100 м3/ч на унитаз или писсуар | |
| для занимающихся (при раздевальных) | 20 | – | 50 м3/ч на унитаз или писсуар | |
| индивидуального пользования | 16 | – | 25 м3/ч на унитаз или писсуар | |
| 13 | Умывальные при санитарных узлах общего пользования | 16 | – | За счет санитарных узлов |
| 14 | Инвентарные при залах | 15 | – | 1 |
| 15 | Кладовые и складские помещения: | – | ||
| с постоянным пребыванием обслуживающего персонала; | 16 | – | 2 | |
| с кратковременным пребыванием обслуживающего персонала | 10 | – | 1 | |
| 16 | Склады реагентов, хозяйственных химикатов и красок | 10 | – | 2 |
| 17 | Помещения для сушки спортивной одежды | 22 | 2 | 2 |
Нормы воздухообмена

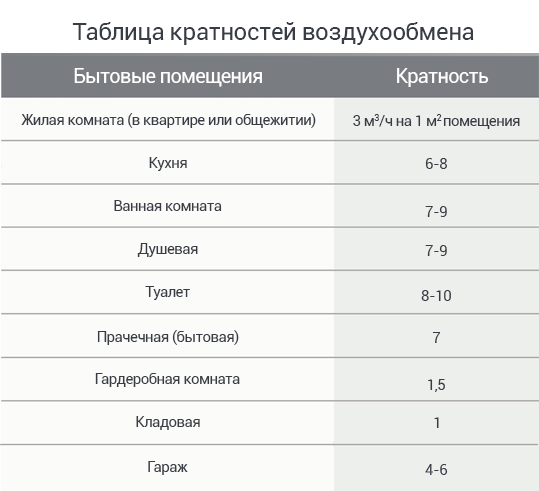

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.
Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.
| Помещения | Кратность воздухообмена | |
| приток | вытяжка | |
| 1 Вестибюли | 2 | – |
| 3 Гардеробные уличной одежды | – | 1 |
| 10 Помещения для отдыха, обогрева или охлаждения | 2 (но не менее 30 м3/ч на 1 чел.) | 3 |
| 11 Помещения для личной гигиены женщин | 2 | 2 |
| 12 Помещения для ремонта спецодежды | 2 | 3 |
| 13 Помещения для ремонта обуви | 2 | 3 |
Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.
А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.
Зачем делать измерение воздухопроницаемости?
Измерение воздухопроницаемости характеризует качество “оболочки” любого здания или сооружения. Замеры воздухопроницаемости помогут решить следующие проблемы:
- Вам необходимо определить причины высоких затрат на отопление и вентиляцию.
- Воздух в помещении сильно влажный или сухой.
- В помещении растут грибки и плесень.
- Сквозняки.
- В помещение легко проникают внешние запахи и звуки.
- В помещении появляются изморози.
- Нарушена работа системы принудительной вентиляции. Вентиляция и кондиционирование не работает должным образом или работают с перебоями.
- Вы покупаете дом или квартиру и хотите убедиться, что они должным образом утеплены, отсутствуют грубые дефекты, короче не хотите, чтобы вас “кинули”.
- Перед ремонтом или реконструкцией здания, вам необходимо разобраться, что утеплять, менять, а что можно не трогать.
Измерение воздухопроницаемости поможет вам выявить причины всех этих проблем.
Воздухопроницаемость • Поиск утечек тепла • Замеры • Консультация
Как правило, проблемы с воздухопроницаемостью возникают в случае нарушения и дефектов дверей, окон, перекрытий и стен, например:
- щелей и неплотностей конструкций,
- некачественной кирпичной кладки,
- разрывов пароизоляции,
- дефектов монтажных швов окон и дверей.
Как показывает практика, повышенная воздухопроницаемость является причиной 50% потерь тепловой энергии в современных зданиях.
А часто наблюдаемое явление сухого воздуха в помещении зимой вызвано тем, что холодный внешний воздух, содержащий небольшое количество водяного пара, проникает в помещение через дефекты и щели.
После нагревания влажность воздуха в пощении становится ниже минимально допустимого уровня в 40%, а микроклимат в помещении становится очень не комфортным.
Что такое кратность воздухообмена
Кратность воздухообмена — это количество обновленного воздуха в сутки
Снаружи атмосфера всегда чище, чем внутри помещения. Эндогенное пространство получает воздух с улицы с пылью и добавляет к нему примеси от жизнедеятельности человека. Жители проводят в доме около 80% времени, поэтому обмену воздуха с окружающей средой придается большое значение.
Кратность воздухообмена в жилых помещениях показывает интенсивность конвекции воздушных потоков и определяется количеством обменов за единицу времени. Его можно рассчитать по формуле, выражающей отношение подаваемого объема за 1 час к кубатуре помещения, куда он поступает. Другими словами, кратность говорит о том, сколько раз за час меняется микроклимат в комнате.
Нормативные показатели воздухообмена прописываются в документах СНиП, сводах правил. В России величина обмена измеряется в кубических метрах за час. Для боле точного определения используется расчет кубатуры на человека, по объему и площади комнаты, регламентируется количество чистого и величина удаляемого воздуха.
Вытяжка нормируется в зависимости от функциональности помещения. Поступление и удаление потоков соотносится между собой, исходя из стандартного принципа вентилирования — в чистых комнатах преобладает приток, а в проблемных больше удаляется загрязненного воздуха.
Нормы вентиляции в помещениях офисов
В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:
где t(н.з.) – температура в нижней двухметровой зоне в ⁰С;
∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.
Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.
Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с
Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.
Нормы воздухообмена помещений производства
Так как здания промназначения по ряду факторов отличаются от зданий, в которых проживают люди, расчет воздухообменных процессов производится с учетом следующих параметров:
- количество персонала;
- число электроприборов;
- климатических условий;
- мощность естественной вентиляции;
- предназначение помещения;
- тепловыделяющие факторы;
- наличие примесей пыли и вредных веществ;
- химическое воздействие.
Нормы обмена воздухом закреплены в отраслевых стандартах предприятия, правилах техники безопасности. К зданиям промышленного назначения применяется СП 60.13330.2012 «СНиП 41-01-2003. Отопления, вентиляция и кондиционирование воздуха». Этими правилами руководствуются, осуществляя проектирование. Для соблюдения норм санитарии необходимо поступление воздушного притока приблизительно 30 м³/час на одного работающего человека, если объем вентилируемого помещения меньше 20 кубических метров. В случае отсутствия естественной вентиляции воздушный приток должен составлять 60-65 м³.
Проветривание проводится с целью обеспечения хорошего самочувствия сотрудников, снижения утомляемости и позволяет избавиться от большого количества накопившегося углекислого газа и токсичных паров. Не существует специальных требований к проветриванию производства. Однако в условиях больших площадей производственных цехов функцию проветривания выполняют непрерывно включенная система воздухооборота.
Эффективная вентиляция покрасочного цеха — принципы проектирования
Вентиляционные приточно-вытяжные системы смешанного типа (местные и общеобменные) способствуют созданию безопасного для здоровья микроклимата лишь при условии обеспечения достаточного воздухообмена. При значительной концентрации вредностей, выделяемых в процессе окрашивания крупногабаритных деталей методом порошкового напыления, задача вентиляции покрасочного цеха сводится к соблюдению пожарной безопасности путем достижения значений ПДК.
