Общие правила монтажа
В системе отопления циркулирует горячая вода под большим давлением! Соблюдайте меры безопасности при работе с трубопроводными элементами, по возможности привлекайте специализированную организацию.
Правила установки кранов в металлический трубопровод незначительно отличаются от общего порядка сантехнических работ. До начала производства необходимо слить теплоноситель из системы.
Эта процедура в многоквартирных домах выполняется только силами обслуживающей организации.
Продумайте размещение всех элементов, рукоятки должны свободно поворачиваться по всей длине рабочего хода, сами краны должны быть легко доступны, желательно организовать вокруг них свободное пространство для обслуживания.
На резьбу нанесите уплотнительный состав. Вверните кран в трубопровод, установите батарею.
Выполните испытание системы повышенным давлением. В многоквартирных домах её осуществляет обслуживающая организация. Проверьте места соединений на отсутствие протечек, при необходимости подтяните резьбовые соединения.
При использовании полипропиленовых труб монтаж запорной арматуры лучше доверить специалистам, имеющим соответствующий сварочный инструмент.
Типовые места размещения
В зависимости от схемы построения системы отопления используются стандартные места расположения запорно-регулирующей арматуры.
Вид системы определяется по внешним признакам разводки трубопровода, различают однотрубную и двухтрубную схему обогрева.
Как следует из названия, в однотрубной системе подача и отвод теплоносителя осуществляется по одной трубе. Такая схема встречается преимущественно в системах центрального теплоснабжения в зданиях советской постройки, а также в частных домах с автономным отоплением.
В многоквартирных домах с индивидуальной крышной котельной применяют двухтрубную схему отопления, в которой подающий и отводящий трубопроводы разделены. Такая схема идеально подходит для установки терморегулирующих кранов, допускает максимально использовать их возможности.
В однотрубных и двухтрубных схемах подключение арматуры к радиатору выполняют сбоку, оптимально используя теплоотдачу батареи. Из-за дизайнерских ограничений к размещению трубопровода возможны иные способы подключения, снижающие эффективность радиатора.
С развитием конструкции приборов отопления появилась возможность выполнить подключение кранов к батарее снизу, применив специальную трубную сборку. Термостатирующая головка в этом варианте располагается на уровне верхнего ввода радиатора.
А также получило развитие диагональное присоединение регулирующей арматуры. Таким способом подключают батареи с большим количеством секций, что позволяет обеспечить равномерный нагрев.
Варианты монтажа
Технология установки кранов на батареи отопления определяется типом выбранной арматуры. На практике встречаются следующие схемы монтажа:
- однотрубную систему, обслуживаемую центральной теплосетью, оснащают парой шаровых кранов. Механизмы внедряют между байпасом и радиатором, они координируют выходящую и входящую трубу. При таком сценарии появляются условия для демонтажа отключенной батареи с целью чистки, ремонта, замены, сохранения ее заполненного состояния во время работ в общей сети,
- автономную двухтрубную оснащают термостатическим клапаном (непременно на подающей трубе), а на обратку устанавливают балансировочный вентиль, обеспечивающий стабильное рабочее давление,
- в условиях автономного однотрубного решения монтируют шаровой кран на подающий трубопровод, обратку дополняют регулировочным вентилем.
Если в третьем сценарии вентиль дополнен функцией блокировки потока рабочей жидкости, можно обойтись без установки шарового крана.
Типы и модели узлов
Характеристики потока теплоносителя координируются с помощью автоматических терморегуляторов, конусных механизмов, прямых полуавтоматических моделей. При проектировании отопительной системы нужно учитывать, что представленные вариации, устанавливаемые на батареи, способны уменьшить пропускную способность трубопроводов.
При расчете важно правильно соотносить диаметры труб и дополнительных компонентов либо отдавать предпочтение полнопроходным решениям
Конусные механические
Бюджетный вариант с примитивной конфигурацией, его проходное сечение регулируется посредством перемещения штока (это действие может быть выполнено только вручную). Устройство используют в тандеме с термометром. Ключевая его уязвимость – быстрый износ резиновой прокладки.
Полуавтоматические прямого действия
Решая, какие краны лучше для системы подачи тепла в квартире и частном доме, нельзя обойти вниманием терморегуляторы, в которых термочувствительный элемент вызывает перемещение штока. Здесь должно выполняться условие достижения температурой рабочей среды заданных параметров
Нужные показатели вводятся вручную.
Автоматические
В данном оборудовании температурный датчик направляет сигнал в контроллер, последний активирует сервоприводы, которые отвечают за изменение положения штока. Можно выбрать между вариантами, реагирующими на температуру воздуха в комнате или интенсивность нагрева теплоносителя.
Конфигурация запорных устройств
Краны для регулировки и теплоносителя бывают прямые (стандартные) и угловые (для поворотного соединения). Варьируя эти разновидности, легко монтировать отопительную схему любого типа.
Угловые краны для отопительных батарей
Хотя угловой шаровый кран для радиатора менее востребован, без него сложно соединять и отсекать поток теплоносителя в поворотных участках. Его также монтируют и для выноса наружу части отопительного контура.
Важные требования к прямому крану для радиатора:
- стойкость к механическим повреждениям;
- температурная нагрузка в пределах 180 – 200°C;
- износоустойчивость и защищенность от коррозийных процессов;
- простота монтажа (стандартные типы сочленения и резьбы);
- противодействие давлению до 40 Бар;
- продолжительный период эксплуатации без необходимости замены и ремонта.
Потребность в тех или иных запорных устройствах определяется конфигурацией отопительной схемы, типом батарей в квартире и функционалом ограничителя теплового потока. Специалисты предпочитают удобные шаровые краны типа американка – муфта со сгоном и накидной гайкой. Два конструктивных элемента в одном устройстве справляются с функцией нескольких устройств.
Специалисты в первую очередь смотрят, каким запирающим механизмом снабжен блок. Вентили со штоком и клапана с датчиками – основа терморегуляторов разного типа. Шток обеспечивает плавное переключение. Необходимый температурный порог выставляется вручную с помощью простого ограничителя, регулирующее устройство обеспечивает эффективность работы. Есть дорогие клапана с терморегуляторами, работающими в автоматическом режиме, но их цена на порядок выше.
Корпус крана – важный критерий покупки, поскольку должен справляться с предельным давлением в системе и не ржаветь, из-за чего запирающий стержень легко выйдет из строя. В разное время запирающую арматуру выпускали, преимущественно, из стали и бронзы, сегодня это латунь, силумин (ее аналог по всем параметрам) и сверхпрочный пластик.
Краны из металлов более надежны и долговечны, чем из полимеров
При покупке важно сопоставлять все параметры, указанные в техническом описании к изделию. Должны совпадать диаметр трубы и проходное отверстие крана, предельное давление в системе не должно превышать допустимого порога
Для поворотных участков и нижних сочленений радиаторов с трубами чаще всего используют угловые краны.
Установка
Так как шаровой кран является самым популярным видом перекрытия жидкости, поступающей в батарею, то рассмотрим подробную инструкцию по установке такого устройства.
Перед началом работы необходимо полностью удалить теплоноситель из отопительной системы, то есть полностью перекрыть водоснабжение. Шаровой кран нужно устанавливать на участке между радиатором и байпасом – устройством, которое обеспечивает правильную циркуляцию воды в системе.
Перед установкой нужно обмотать резьбу крана специальным уплотнителем для лучшей герметизации. Следует учитывать несколько вещей при установке крана. Во-первых, ничто не должно мешать повороту ручку крана, никаких препятствий в виде труб или других элементов, если же что-то будет мешать, то необходимо уменьшить ручку. Также пользователь отопительной системы должен иметь удобный подход к ручке крана.
После этого можно смело устанавливать кран, однако также нужно учитывать резьбу. После установки необходимо проверить соединения на предмет протечек и различных негерметичностей, чтобы их избежать нужно не пожалеть уплотнителя – специальной герметичной ленты, которую можно приобрести в любом строительной магазине.
Если даже после полной установки лента будет слегка выпирать, то в таком случае нет ничего страшного, это значит, что кран имеет отличную герметизацию.
После этого можно устанавливать батарею. Необходимо проверить все соединения на предмет протечек, включив водоснабжение, желательно на повышенном давлении.
Таким образом, установка крана на радиаторы отопления предусматривает всего лишь несколько простых правил, следуя которым можно установить любое устройство для перекрытия и регулировки теплоносителя.
После установки необходимо проверить соединения на предмет протечек и различных негерметичностей, чтобы их избежать нужно не пожалеть уплотнителя
Принцип работы и устройство трехходового крана для систем отопления
В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран
Рисунок 2. Принцип работы секторного клапана
Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:
И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода
Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.
Рисунок 3. Схема работы клапана с термостатическим управлением.
Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.
Трехходовые клапаны разделяются на две большие группы. Они могут быть:
- Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
- Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий
Рисунок 4. Схема работы смесительного и разделительного трехходового клапана
Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.
Сколько положений имеет секторный кран с электроприводом, показано на рис. 5
Рисунок 5. Варианты использования крана с электроприводом
Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.
Рисунок 6. Седельный, или шаровый тип крана
Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.
Кроме того, трехходовые устройства подразделяются по способу управления:
Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.
Рисунок 7. Кран с электроприводом
Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.
Рисунок 8. Ручное управление
Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).
Рисунок 9. Трехходовой кран Esbe с термостатическим управлением
При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.
Краткий обзор запорно-регулирующего оборудования для отопления
Закрывающей, регулирующей арматурой называются части системы отопления, не относящиеся к основному обогревательному оборудованию. Детали, которые не являются котлом, насосом, расширителем, трубами, радиатором.
Целевое назначение арматуры
Перекрывающие детали применяют для принудительного уменьшения объема проходящего теплоносителя, полной остановки циркуляции в определенном участке.
Оборудование формирует безопасную обстановку для работы системы обогрева. Элементы регулируют уровень внутритрубного давления, контролируют температуру воды, добавляя холодную.
Популярный материал для отопительной арматуры — ковкий чугун, часто используется латунь, реже медь. Из-за высокой предрасположенности металла к коррозии, практически не применяют.

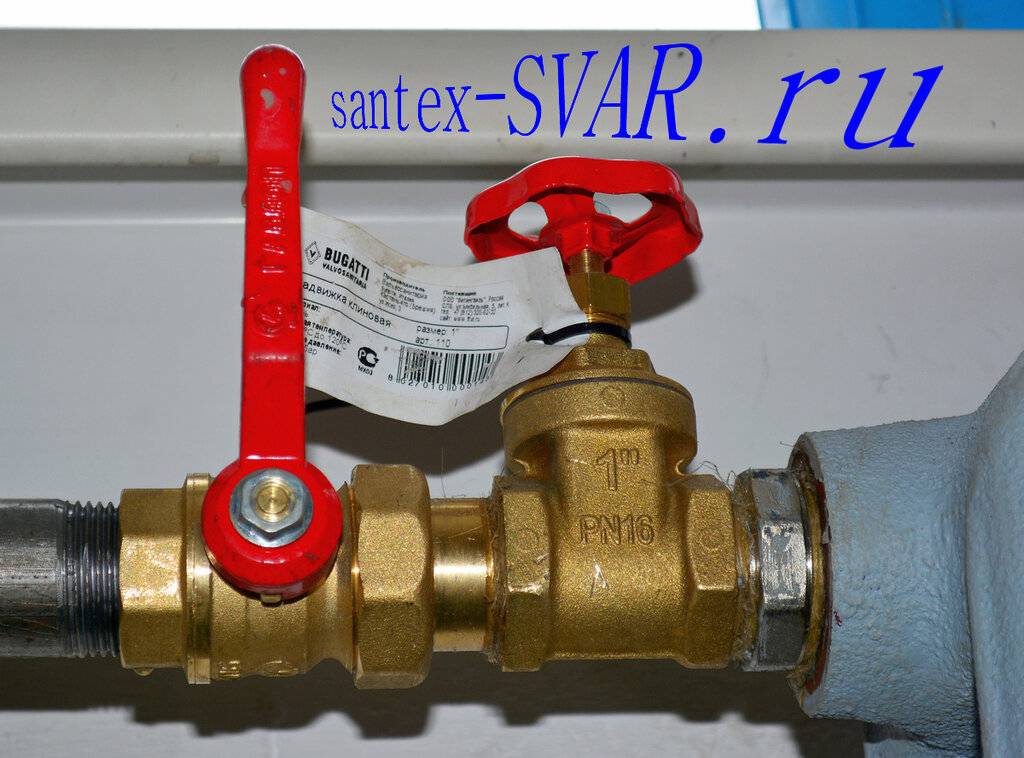

Задвижка
Универсальный тип запорно-регулирующей арматуры. Внутри крана имеется проходной канал, практически того же сечения, что и подводящие трубы. Имеется ось, как в вентиле. Только на нее закрепляется не клапан, а плоская задвижка, которая при опускании перекрывает канал в поперечном сечении.
Универсальность выражается в том, что задвижка способна эффективно регулировать напор и надежно запирать канал. Однако есть и обратная сторона. В виду наличия в системах отопления, особенно централизованной, массы примесей и загрязнений в теплоносителе задвижка может быстро выходить из строя за счет механического истирания, если используется частично открытым.
Типы трубопроводной арматуры
Несмотря на многообразие видов устройств, относящихся к арматуре трубопроводных систем, специалисты выделяют их четыре основных типа. Отнесение арматуры к тому или иному типу осуществляется с учетом конструкционных особенностей оборудования. Они могут выражаться в направленности движения запирающего/регулирующего элемента по отношению к направлению перемещения транспортируемого вещества.
- Задвижка
отличается перпендикулярным движением запирающего/регулирующего элемента относительно оси движения жидкости или газа по трубопроводной системе.
- Клапан
– это тип устройств с запирающим/регулирующим элементом, который может перемещаться параллельно оси движения, транспортируемого по трубопроводной системе вещества. Специалисты рекомендуют избегать названия «вентиль» в отношении арматуры этого типа, так этот термин может иметь несколько неоднозначных трактовок.
-
- В кране запирающий/регулирующий элемент
вращается вокруг своей оси, совершая при этом поступательные перемещения. Рабочий элемент оборудования кранового типа имеет форму тела вращения и может перемещаться под разным углом к направлению оси перемещения рабочей среды.
- В дисковом затворе запирающий/регулирующий элемент
совершает вращение вокруг оси, расположенной под определенным углом к оси направления потока вещества, которое транспортируется по трубопроводной системе. Отличие арматуры этого типа заключается в рабочем элементе, имеющем форму диска.
Все вышеперечисленные типы арматуры могут быть структурированы по отдельным составляющим. К примеру, по форме седел и затворов различают клиновые и параллельные задвижки (они имеют выдвижной либо невыдвижной шток/шпиндель).
В зависимости от формы, которую имеют затворы, трубопроводная арматура типа клапана также разделяется на несколько разновидностей. Существуют затворы тарельчатые и игольчатые (имеют конусную форму). Встречаются также одно- или двухседельные клапаны.
Трубопроводная арматура типа крана по форме рабочего элемента может быть конусной, шаровой и цилиндрической.
Разные типы арматуры имеют свои преимущественные характеристики и определенные недочеты. В зависимости от таких характеристик устройства арматура каждого типа имеет свою сферу применения.
Для устройств типа задвижки отличительными параметрами являются:
- значительная строительная высота (расстояние от горизонтальной оси трубопроводной системы до верха шпинделя (штока/привода) в состоянии полного открытия устройства);
- малая строительная длина (расстояние от одной наружной торцевой присоединительной плоскости до другой);
- малое гидравлическое сопротивление;
- значительное усилие на привод затвора;
- медленное срабатывание;
- повышенный износ поверхности седел при использовании в трубопроводах, транспортирующих жидкости с высоким уровнем загрязнения.
Нужно отметить, что задвижки более предпочтительны при использовании в качестве запорной арматуры.
Наиболее распространенным типом трубопроводной арматуры являются клапаны. Их отличительные характеристики выглядят следующим образом:
- небольшая строительная высота;
- значительная строительная длина;
- быстрое срабатывание;
- большое гидравлическое сопротивление с высоким уровнем герметизации.
Клапаны используют во многих устройствах регулирующего вида.
В арматуре кранового типа сочетаются характеристики присущие клапанам (строительная высота и скорость срабатывания) и задвижкам (небольшая строительная длина).
Для дисковых затворов характерными признаками являются:
- небольшая строительная высота;
- малая строительная длина;
- небольшое усилие на затворный привод;
- быстрое срабатывание;
- невысокие параметры гидравлического сопротивления.
Преимущества запорной арматуры для стояков отопления
Запорная арматура для стояков отопления представляет собой неотъемлемую часть системы отопления, обеспечивающую контроль и регулирование потока теплоносителя. Одним из главных преимуществ запорной арматуры является возможность отключения отдельных секций системы отопления для ремонта или замены оборудования.
Использование запорной арматуры позволяет эффективно управлять потоком воды в стояках отопления. Благодаря этому, можно равномерно распределить тепло по всей системе, избежав перегрева отдельных радиаторов и обеспечивая комфортную температуру в помещениях.
Одним из ключевых преимуществ запорной арматуры является возможность ее регулирования. С помощью специальных ручек или клапанов можно контролировать пропускную способность и давление в системе отопления. Это позволяет экономить энергию, добиваясь оптимальных показателей и предотвращая излишнее потребление тепловой энергии.
Другим важным преимуществом запорной арматуры является возможность быстрого и удобного обслуживания системы отопления. Благодаря наличию запорных устройств, можно быстро заменять или ремонтировать отдельные элементы системы без необходимости отключения всего стояка или отопительной системы в целом. Это экономит время и упрощает процесс обслуживания.
Таким образом, использование запорной арматуры для стояков отопления позволяет улучшить эффективность работы системы, обеспечить комфортную температуру в помещениях, экономить энергию и упростить обслуживание. При выборе запорной арматуры необходимо учитывать тип системы, требования к пропускной способности и давлению, а также качество и надежность используемого оборудования.
Типы
Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:
- шаровые краны с различной резьбой;
- запорные клапаны;
- поворотные затворы;
- фланцы и фитинги;
- обратные клапаны;
- задвижки.
Краны шаровые

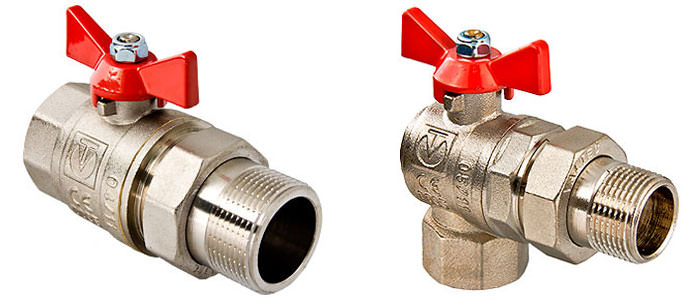

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.
Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.
Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

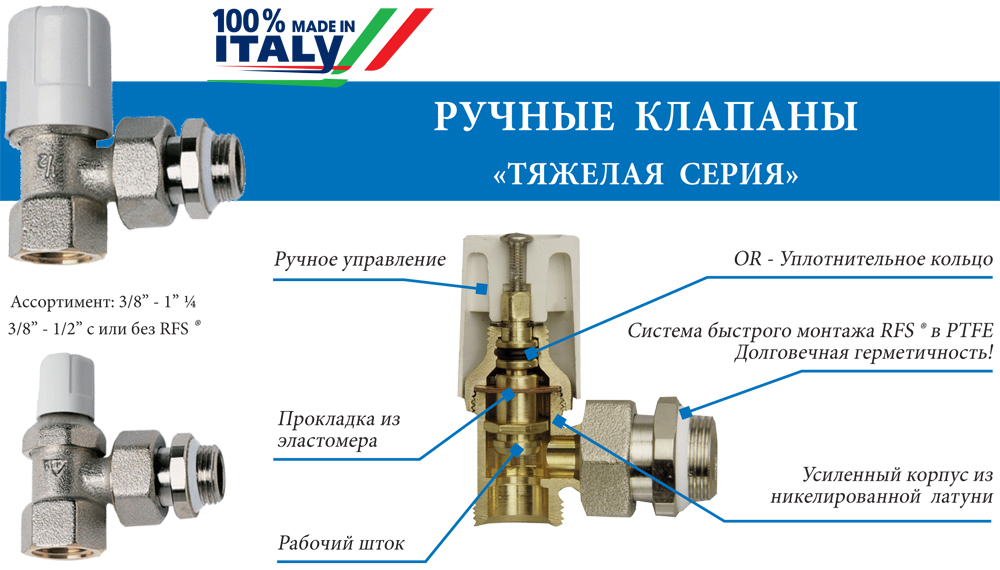

Запорные клапаны
Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.
Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.
Шланговая насадка такой конструкции может поворачиваться в любую сторону.
Затворы поворотные
Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.
Обратные клапаны
Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.
Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.
Также такие элементы могут быть установлены на резервуары с высоким давлением.
Фланцы
Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).
Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.
Фитинги
Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:
- муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
- угольники (меняют направление на 45-90°);
- тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
- крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
- заглушки (одеваются на конец трубы).
Задвижки
Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».
Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.
На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.
Блиц-советы
- Необходимо учитывать тип батарей при установке кранов. То есть если батареи старые и изготовлены из чугуна, то велика вероятность внутренней коррозии и сильного загрязнения, вообще в таком случае лучше поменять батареи, но если же такой возможности нет, то лучше устанавливать кран, который будет несложно сниматься для прочистки внутренностей радиатора.
- Лучше использовать как можно больше уплотнительной ленты для лучшей герметизации.
- При покупке кранов необходимо узнать материал, из которого изготовлено устройство, чтобы избежать покупки некачественных материалов, которые могут плохо работать в воде.
- Если есть возможность купить термостатический вентиль, то лучше приобретать его, так как он показывает высокое качество и надежность, а главное – долговечность.
- К крану нужно обеспечить быстрый и легкодоступный проход, чтобы во время экстренных ситуаций быстро перекрыть водоснабжение. То есть никогда не стоит заставлять пространство перед батареей различной мебелью и прочим.
Трехходовой кран для воды. Трехходовой кран принцип работы
Устройство и принцип работы трехходового крана для отопления
Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.
Тройник применяется:
- в системах водоснабжения горячей водой;
- в контурах отопления;
- в системах водопровода.
Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.
Преимущества трехходового крана
К положительным качествам устройства принадлежат:
- Компактный размер.
- Высокий уровень функциональности.
- Простота в использовании и техобслуживании.
- Хорошая степень герметичности затвора.
- Длительный период использования.
- Низкий уровень гидравлического отпора.
- Отсутствие зон застоя.
- Легкий монтаж.
- Нет необходимости в ежедневном уходе.
- Удобное и легкое переключение.
Но, несмотря на все плюсы, существует несколько минусов в его работе.
Недостатки крана с тройным ходом
К минусам относят:
- Заклинивание вентиля из-за некорректной эксплуатации.
- Дешевые изделия очень быстро выходят из строя.
- Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.
Конструкция крана
Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.
Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».
Изделие включает в себя несколько частей:
- Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
- Затвор с разными по форме проходными каналами.
Тройник обладает и дополнительными характеристиками:
- Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
- Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
- Механика (посадка) в затворе (натяжная либо сальниковая).
- Метод управления (ручной, привод или электроника).
- Форма клапана-заглушки (S, T, L).
- Укомплектованность дополнительными датчиками или устройствами.
Схема включения трехходового клапана в систему отопления
Принцип действия
Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.
Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.
Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.
Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.
В соответствии с положением установки и ее подключения подразделяют две функции:
- смешивание потоков холодной и горячей воды;
- разделение с одной линии на два выхода.
В зависимости от положения вентиля возможны следующие ситуации:
- вентиль открыт наполовину – у выходящего потока средняя температура воды;
- вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
- вентиль закрыт – в выходящий поток идет только холодная вода.
Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба
Схема отопления трехходового крана с котлом
Разновидности кранов
Классификация изделия по разным признакам:
- В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
- По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
- Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
