Арматура для отопительных приборов
Если выбрать подходящий комплект для подключения радиаторов отопления, то можно добиться надежной и эффективной работы отопительной системы. В современных квартирах и частных домах используют секционные или панельные отопительные приборы. Они могут быть изготовлены из биметалла, чугуна, алюминия или стали.
При монтаже секционных приборов используют боковое или диагональное подключение. Для панельных агрегатов рекомендуется выбирать нижнее или боковое подсоединение. В зависимости от его разновидности подбирают запорную арматуру для радиатора отопления.
Заглушки
У любого отопительного прибора на верхнем и нижнем коллекторе есть по два патрубка для подключения к магистрали (всего четыре). Поскольку для присоединения к сети используется только два трубопровода (подающий и отводящий), оставшиеся два патрубка глушатся. Для этого понадобятся заглушки для радиаторов отопления. На каждый отопительный прибор требуется по 2 штуки.
На некоторые агрегаты для отопления устанавливают краны для спуска воздуха. Их монтируют вместо одной из заглушек. В этом случае понадобится только один элемент. Заглушка имеет такую же расцветку, как и вся батарея, поэтому не портит ее внешний вид.

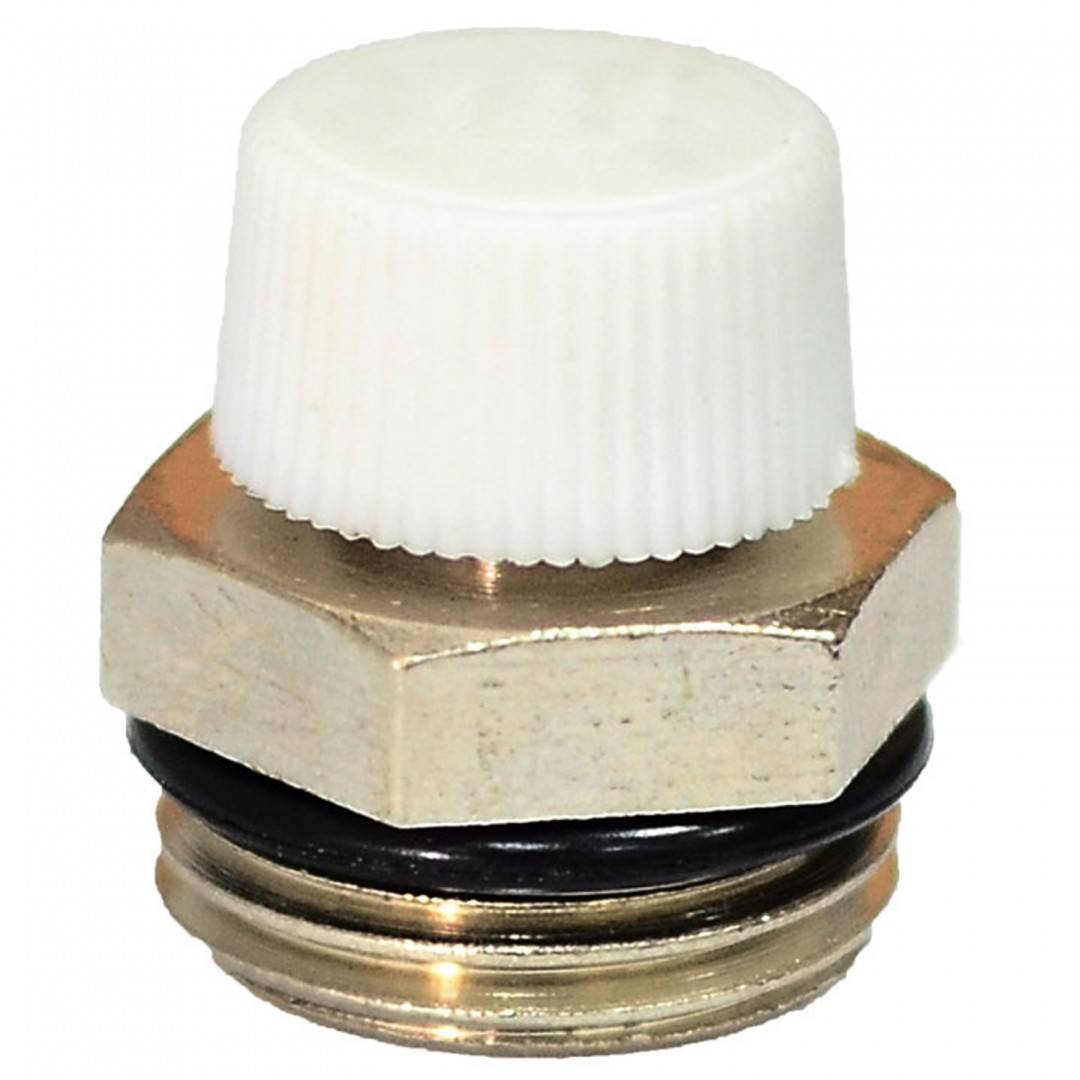

Кран Маевского
Краном Маевского называют специальный вентиль для радиатора отопления, который предназначен для спуска воздуха. Он устанавливается на свободный патрубок верхнего коллектора. Кран Маевского обязательно крепится на биметаллические и алюминиевые радиаторы.
Вентиль обычно продается в комплекте с переходниками, потому что имеет меньший диаметр, чем коллектор. Чтобы выбрать нужный переходник, нужно знать сечение патрубка коллектора. Вместо крана Маевского можно установить автоматический воздухоотводчик. Он идет в никелированном или латунном корпусе.

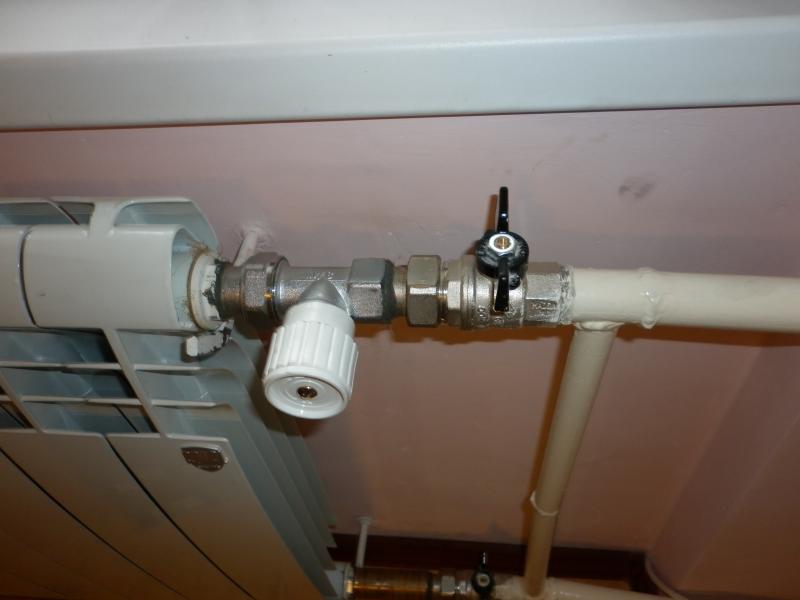

Запорная арматура
Также понадобятся обычные или регулировочные краны для радиаторов отопления. Эта запорная арматура устанавливается на подающем и отводящем патрубке до подключения радиатора к сети. Благодаря этому отопительный прибор можно отключать от общего контура для его ремонта или демонтажа. При этом не придется останавливать работу отопительной сети.
Запорные регулировочные краны имеют одно существенное преимущество – с их помощью можно регулировать поток теплоносителя, поступающего в агрегат отопления. Эти устройства стоят чуть дороже, но с их помощью можно настроить теплоотдачу батареи, а следовательно, поддерживать в помещении необходимую температуру. При этом вентиль выпускается в прямом и угловом исполнении.
Иногда на подающем трубопроводе после обычного шарового крана устанавливается терморегулятор. Клапан радиаторный для подключения снизу или сверху позволяет регулировать теплоотдачу отопительного прибора. В продаже есть механические и автоматические терморегуляторы.
Дополнительные материалы

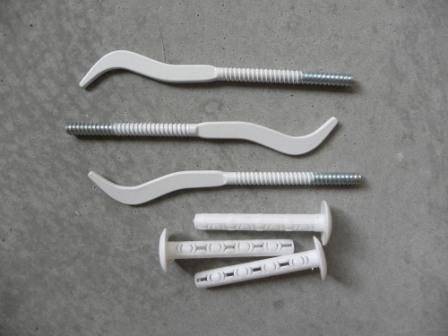

Для крепления к стене понадобятся специальные кронштейны или крюки. Обычно они идут в комплекте с отопительным прибором, но могут покупаться и отдельно.
Количество крепежей зависит от габаритов батареи:
- Для установки радиатора длиной не больше 120 см с количеством секций не более 8 понадобится три точки фиксации – две сверху и одна снизу.
- При добавлении 5-6 секций к биметаллическому или алюминиевому радиатору и 3 секций к чугунной батарее, а также при увеличении длины агрегата на 50 см добавляют по одной точке крепления снизу и сверху.
Кроме всех перечисленных элементов понадобится специальное оборудование для соединения трубопроводов и фитингов. Разновидность используемых приспособлений зависит от типа труб.
Инструменты для крепления радиаторов отопления к стене
Расходные материалы нужны для установки любого обогревательного прибора.Заглушка для радиатора отопления
В каждом случае их список будет практически идентичным, но для чугунной климатотехники понадобится большая по размеру заглушка и не понадобится кран Маевского, зато высшую точку системы нужно будет оснастить воздухоотводчиком. А вот алюминиевые радиаторы от биметаллических по установке ничем не отличаются.
Будут отличия при навешивании стальных батарей, потому что они продаются вместе с кронштейнами, а их задние панели имеют металлические дужки, с помощью которых прибор к этим кронштейнам цепляется.
Кран Маевского или автоматический воздухоотводчик
Чтобы воздух не скапливался в климатотехнике, ее верхний коллектор оборудуют этим небольшим устройством. Его наличие обязательно для алюминиевых и биметаллических приборов обогрева. Размер крана обычно не совпадает с размером коллектора, поэтому обычно его продают в комплекте с переходником
На размер последнего нужно обращать внимание, так как именно он должен подходить под вашу батарею
В качестве альтернативы есть устройство, автоматически выводящее воздух.Так выглядит кран Маевского
Однако, оно менее популярно по декоративным причинам — их не бывает эмалированных, только латунные или никелированные. А, учитывая, что его диаметр больше диаметра коллектора, оно сильно выделяется из общего вида батареи. С другой стороны, в использовании он более удобен.
Заглушка
Если радиатор рассчитан на боковое подключение, у него будет 4 выхода. Один для поступающего трубопровода, один для обратного, один для воздухоотводчика, а на последний нужно ставить заглушку. Чаще всего, они белые и эмалированные, поэтому их вид не портит общую картину.
Запорная арматура
На входах и выходах приборов обогрева устанавливают регулирующиеся шаровые или запорные краны. Шаровой кран устанавливают, чтобы климатотехника выключалась и снималась при возникновении необходимости. Так, можно произвести замену одного радиатора, оставив работать остальные. Плюсом крана является его небольшая цена, а минусом — только два положения: включенный и выключенный.Так выглядит терморегулирующий клапан
Запорный кран этим минусом не обладает и позволяет делать поток теплоносителя более или менее интенсивным. Он более эстетично выглядит, бывает прямого или углового исполнения, так что обвязка будет выглядеть аккуратной. Но стоимость его выше, чем шарового.
Если есть желание, можно дополнить шаровой кран терморегулятором. С его помощью подача тепла будет подстраиваться под желания жильцов. Но этот вариант не подходит, если она изначально слабая, так как дополнительное устройство ее еще снизит. Терморегуляторы могут быть автоматическими электронными и более простыми механическими.
Сопутствующие материалы и инструменты
Чтобы повесить прибор обогрева на стену потребуется установка крюков или крепежей. Сколько их будет, зависит от того, какого размера климатотехника. При количестве секций до 8 и общей длине до 1м 20см можно ограничиться двумя точками в верхней части и одной в нижней. При каждых следующих 5-6 секциях или 5,0 м длины добавляется крепеж в верхней и нижней части.
Чтобы соединения стали герметичными, нужно приобрести сантехническую пасту, фум-ленту или льняную подмотку.
Также не стоит забывать о дрели, уровне и дюбелях.
Как повесить на гипсокартон батарею или радиатор из алюминия
Радиатор – это конструкция из алюминия или металла, которая намного легче по весу и смотрится привлекательней, чем чугунные элементы. Процесс крепления проще: во-первых, вес конструкции небольшой, во-вторых, в комплекте с радиатором идет специальный крепеж с пробкой.
- Монтаж начинается, как и в первом случае со сверления отверстий в гипсокартоне. Здесь нужно взять сверло, соответствующее толщине крепежного элемента.
- Затем взять перфоратор и буром на 8, сделать отверстия в основании – 7 см в глубину.
- Накрутить пробку на кронштейн и вбить при помощи молотка в подготовленные отверстия.
- Как только кронштейн с пробкой будет вбит до стены, нужно протолкнуть пробку и закрутить крепеж.
Для легких радиаторов, у которых малое количество секций, можно применить специальные крепежи, позволяющие повесить конструкцию прямо на лист ГКЛ. Этот крепеж похож на дюбель-бабочку. При вкручивании с обратной стороны гипсокартонной плиты раскрывается зонтик, который распределяет нагрузку по листу.

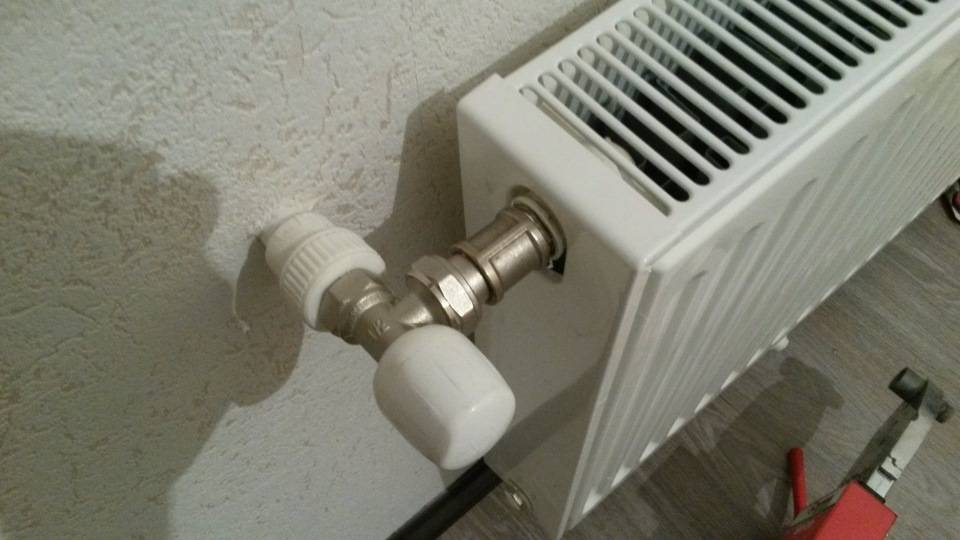

Особенности установки и обслуживания регуляторов
Схема установки терморегулятора
После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.
Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:
Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.
Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.
Неспециализированные положения
Радиаторы отопления, в большинстве случаев, вешаются на вмонтированные в стенке крюки. Эта разработка употребляется как правило монтажа радиаторной отопительной системы. Прочно закреплённые батареи годами висят в таком положении, исправно функционируя. Последовательность же обстоятельств может заставить обратиться к менее распространённым напольным кронштейнам.
Обстоятельства выбора напольной систем крепления
- Несоответствие стен нормам надёжности. Возможно привести следующие примеры:
- Обшивка гипсокартоном. Гипсокартонные страницы попросту не выдержат вес радиатора.

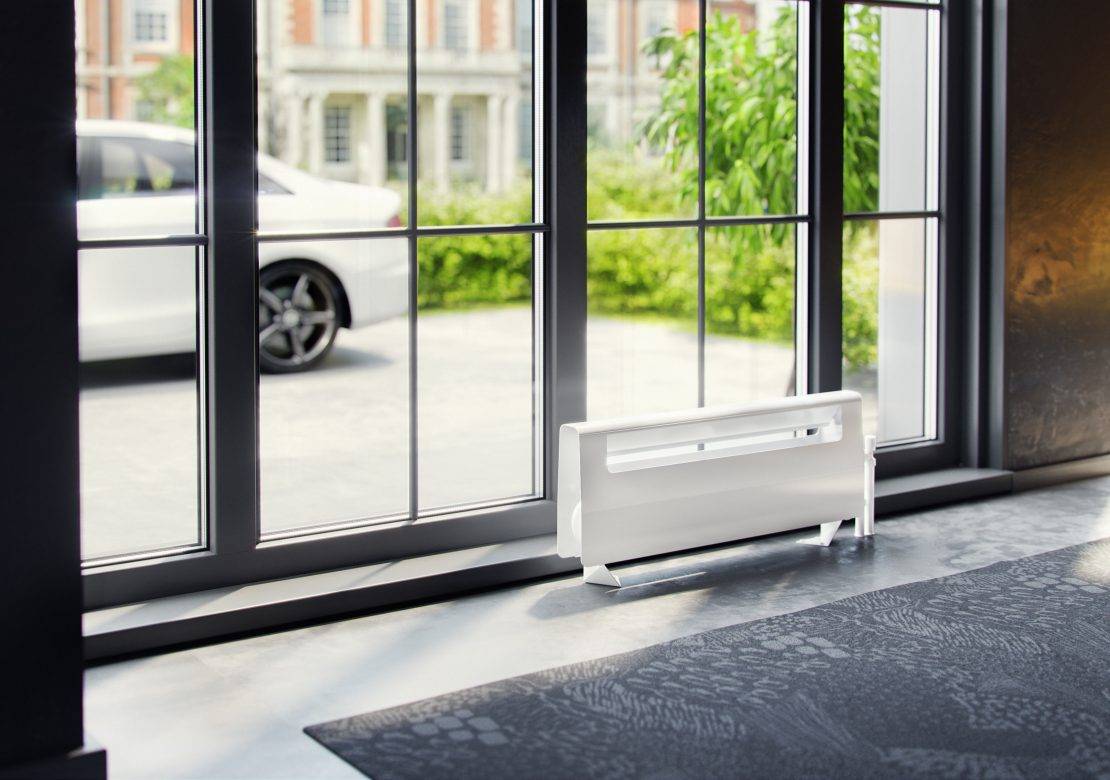

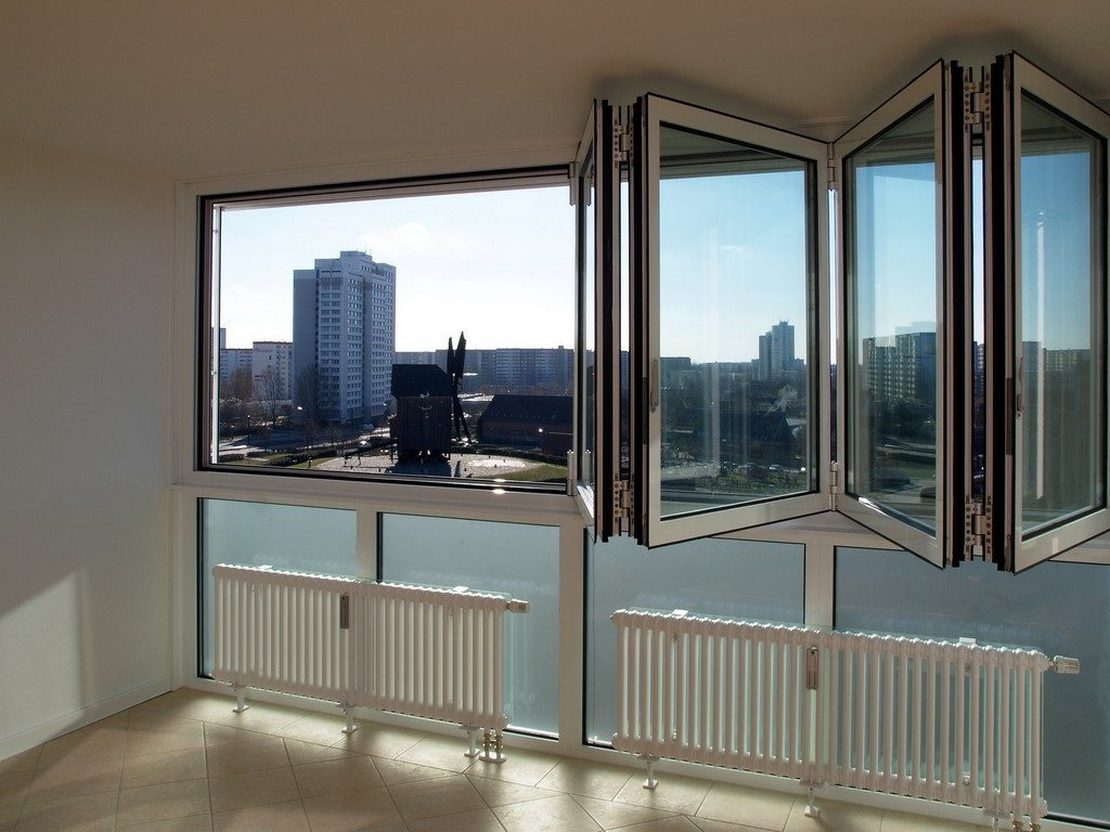

- Панорамные окна. В стекло же вы кронштейны не вмонтируете, исходя из этого остаётся лишь осуществить фиксацию батареи к полу.
- Особенности дизайнерской планировки. Напольный кронштейн для радиаторов отопления может кроме того сам являться элементом интерьера.
- Отсутствие подходящего места. Бывают случаи, в то время, когда на стене попросту негде поместить отопительное оборудование, и тогда на выручку приходит другое решение о креплении батареи к полу.
- Необходимость усиления крепёжной системы для изделий с громадной массой. С такое целью, к примеру, смогут использоваться напольные кронштейны для чугунных радиаторов громадных размеров.
Преимущества
Разглядываемым крепежам характерны следующие хорошие стороны:
Высокая надёжность фиксации. Привязка к полу как правило более стабильна, чем крепление к стенке.
Совет: при осуществления монтажа радиатора отопления очень веса и больших размеров рекомендуется в один момент сочетать напольное и настенное крепления. Это даст полную уверенность в стабильности габаритной тяжёлой конструкции.
Несложная инструкция установки. Помощь высокооплачиваемых квалифицированных экспертов не потребуется, все работы легко выполняются самостоятельно.
Совет: в случае если в вашей квартире либо доме наблюдаются сильные перепады у поверхности пола, то рекомендуется применять напольный регулируемый кронштейн для радиаторов, благодаря которому выровнять горизонталь конструкции будет значительно несложнее.
- Доступная цена. Большой ассортимент моделей разрешит выбрать вам изделие с наиболее подходящей ценой.
- Эстетичный внешний вид. Декоративная пластиковая накладка повышает привлекательность крепежа.
- Отсутствие требования в наличии вертикальной поверхности, что расширяет возможности касательно выбора места установки отопительного оборудования.

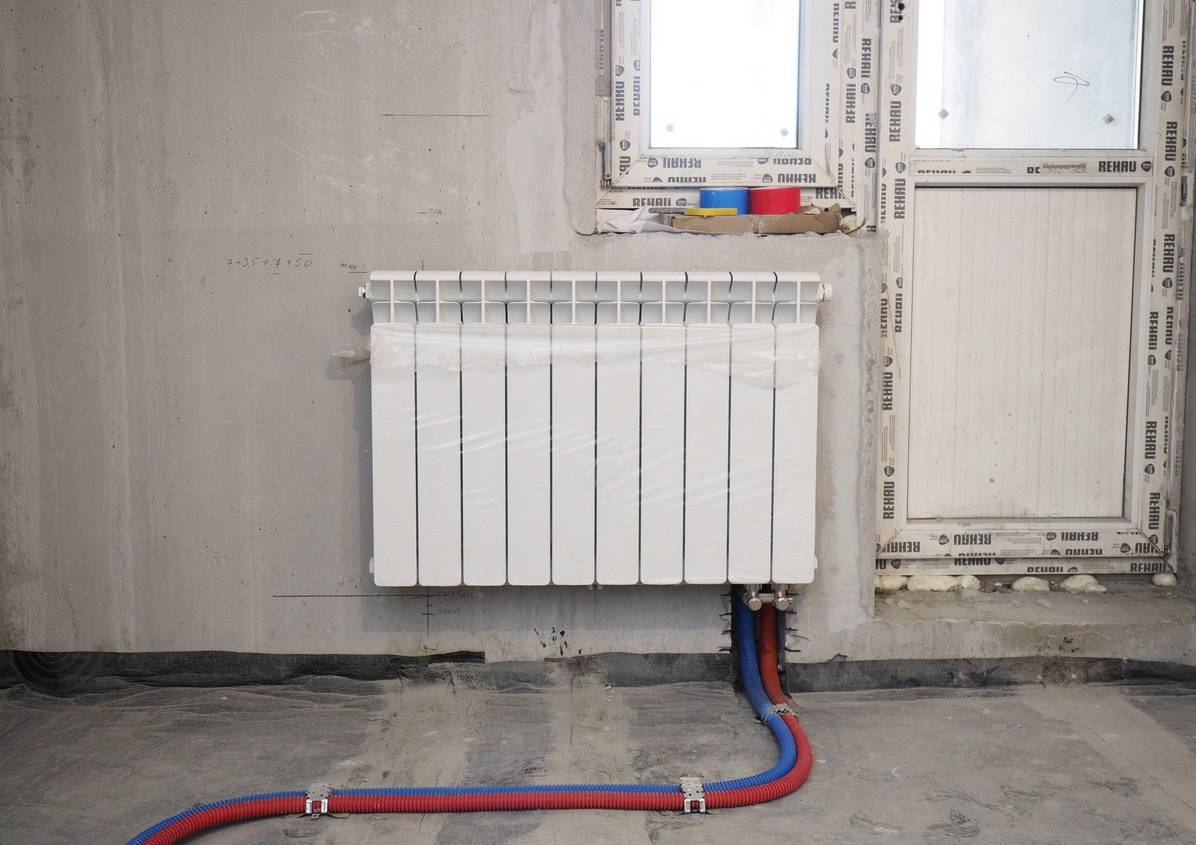

Пошаговая инструкция установки радиатора отопления под окном
Установка батареи под окном – самый популярный вариант размещения отопительных приборов. Применяя данную схему, хозяин получает возможность отсекания холодного воздуха из окна тепловым барьером за счет воздуха, нагретого батареей.
Вне зависимости от способа установки специалисты рекомендуют придерживаться определенных стандартов монтажа.
Это касается размещения радиатора под окном:
- по центру с отклонением не более 20 мм;
- с соблюдением расстояния от нижнего коллектора батареи до пола в пределах 8-12 см;
- от верхнего коллектора до подоконника должно быть примерно 10-12 см;
- от стены до задней стенки батареи зазор должен быть не менее 2-5 см.
Удобнее всего навешивать радиаторы на выровненные стены, заранее просчитав схему точек для крепежей с учетом размеров прибора. Основное требование при монтаже – определить ровность верхней горизонтали, эта граница вкручивания кронштейнов для навешивания батареи. Ровность горизонтали верхнего края проверяется лазерным уровнем вне зависимости от кривизны расположения подоконника, плоскости стен.
Способ установки на пол
Напольный монтаж батареи применяется при невозможности навешивания агрегатов на стену. Например, панель сделана из гипсокартона или легкого бетона, приборы выбираются с ножками, на которые и устанавливаются радиаторы. Выбор изделий широк, производители предлагают чугунные, стальные, алюминиевые или биметаллические модели с опорами для установки на пол.
Принцип монтажа не отличается сложностью – промерить зону расположения батареи, выровнять горизонтальные уровни и отметить точки фиксации. Затем нужно закрепить специальные кронштейны, установить радиатор и дугами закрепить коллектор на стойках.
Главная трудность при монтаже чугунной батареи – совмещение входного и выходного трубопроводов. Это нужно сделать до начала фиксации прибора на полу. В дополнительном закреплении чугунная батарея не нуждается, массивный вес агрегата, заполненного водой, обеспечивает стабильность на всем периоде эксплуатации. А вот чтобы тяжелая батарея не продавила ковер, ламинат или паркет, под опоры лучше подложить резиновые прокладки.
Как закрепить приставные упоры на полу? Все зависит от материала напольного покрытия и пожеланий хозяина, фиксация может осуществляться на дюбеля, длинные саморезы или гвозди. Чем легче радиатор, тем прочнее и надежнее должна быть фиксация.
Способ монтажа на стену
Разберемся, как вешать радиаторы отопления под окном. Фиксация осуществляется на крюки или кронштейны, которые входят в монтажный комплект для радиатора отопления. Для вкручивания крюков в стене сначала пробуриваются отверстия, в которые потом вставляется пластиковый колпачок, а в него уже вкручивается кронштейн или крюк.
Для обеспечения прочности монтажа все детали для крепления выбираются по весу приборов. Также нужно учитывать, что наполненные теплоносителем батареи и трубопровод будут весить намного больше. Основная нагрузка при навешивании приходится на верхние монтажные кронштейны, поэтому их нужно выбирать с запасом прочности.
Нижние крюки устанавливаются на расстоянии в 1-1,5 см от нижнего коллектора батареи, это обеспечит удобство монтажа. А чтобы не допустить серьезных погрешностей при монтаже, сначала прибор отопления примеряется к зоне установки, отмечаются точки вкручивания фиксаторов.
Монтаж батарей проводится только после вкручивания и проверки горизонтальности уровня всех кронштейнов, которые нужно вставить в дужки, расположенные на задней плоскости панелей.
Методика установки
Процесс фиксации никак не зависит от материала изготовления конвектора. Меняется только крепление радиатора к стене.
Чем длиннее батарея, тем больше потребуется держателей. Когда количество секций небольшое, понадобится 2 кронштейна сверху и 1 снизу. Если больше 10, то придется установить 3 верхние опоры и 2 нижние. Последующие считаются так, чтобы на каждые 10 алюминиевых и 5–7 чугунных секций приходилось еще по одному держателю сверху и снизу.
Выбор положения для радиатора
Эффективность работы отопительных приборов зависит от многих факторов. Одним из них является выбор места установки. Радиатор устанавливается на стену или под окном, вдали от входа в комнату. Причем нужно придерживаться следующих расстояний:
- от пола не меньше 80–120 мм;
- до подоконника не меньше 60–100 мм;
- до стены не меньше 30–50 мм.
Бывают ситуации, когда приходится фиксировать конвектор близко к стене, и тогда он перекрывается краем подоконника. Чтобы обеспечить выход теплого воздуха, придется проделать в подоконной доске отверстия, иначе на окне будет образовываться конденсат.
Разметка мест установки кронштейнов
Радиатор обычно располагают посередине проема окна. Если выполняется нижняя разводка, то требуется нарисовать горизонтальную черту, указывающую, где находится верхний край отопительного прибора. Чтобы замерить батарею с боковым подключением, нужно провести горизонтальную линию по верхней границе трубы. Требуется постоянный контроль за линиями, по которым проводится фиксация крепежных элементов.
Порядок установки

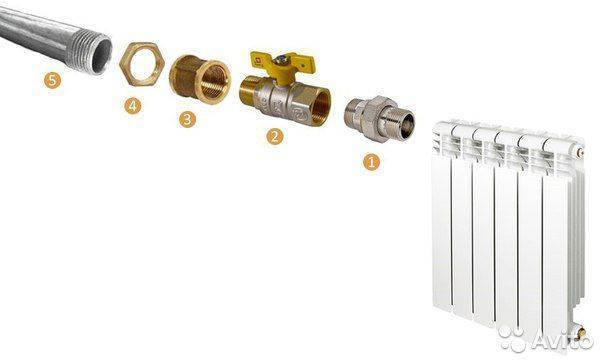

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:
- Выбрать подходящее место.
- Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
- Привинтить кран.
- Проверить места соединения на предмет протечек.
Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:
Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.
Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт
Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:
- Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
- Следует обеспечить свободный доступ пользователя к крану.
Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:
- обе резьбы внутренние;
- обе резьбы внешние;
- сочетание внутренней и внешней резьбы с разных сторон.
На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.
Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.
Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.
По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.
Разметка мест монтажа крепления
Самый простой способ требует помощи друга. Он предусматривает такие действия:
- На пол под окном ставят своими руками деревянный брусок толщиной 8-12 см.
- На брусок ставят радиатор. При этом его центр должен совпадать с центром проема окна.
- Немного наклоняют верх радиатора вперед и между секций просовывают конец одного кронштейна. Второй процесс должен делать помощник.
- Ставят радиатор вертикально. Кронштейн (его должен поддерживать помощник) должен коснуться стены.
- Карандашом отмечают точки, где нужно сделать отверстия под дюбели. Эти метки должны находиться на правильной горизонтальной линии. Горизонтальность нужно проверить уровнем.
на 10 секций должно быть 2 крепления1 кронштейн на 2 верхних
Если уже есть готовая трубная разводка, то метку делают после того, как радиатор был приложен к ней ( учитывают еще расстояние, которое отберет запорная арматура). При этом нужно не забывать, что верхняя труба должна иметь малый наклон в направлении батареи. Нижняя должна быть наклоненной в направлении от биметаллической конструкции. Это позволит воздуху легко входить в секции и выходить из них. Неправильный наклон труб будет способствовать накоплению воздуха внутри радиатора. Это уменьшит теплоотдачу.

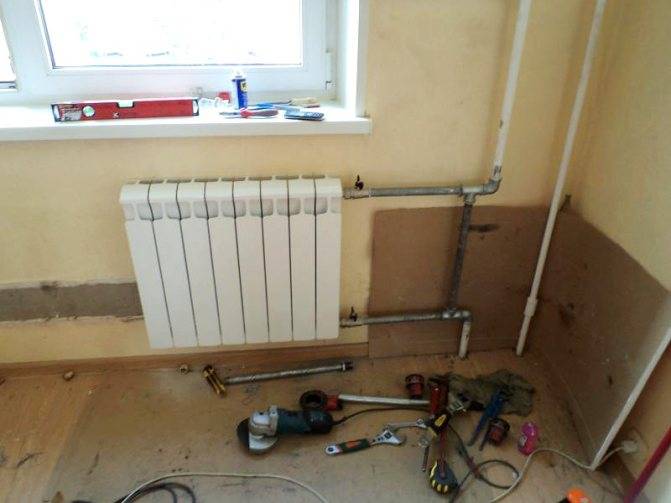

Установка нового радиатора отопления
При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.
Выполнена разметка и установлены крепления для радиатора.
Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.
Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.
Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.
Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.
Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.
Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.
После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.
Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.
Проверка выполненного монтажа
Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.
Отвернув отверткой, штуцер крана Маевского спускаем воздух.
Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом
Важно сделать это чувствительно, не повредив резьбу
Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.
Влияние места размещения радиатора на теплоотдачу
Казалось бы, что значат лишние 2−3 см ниже к полу или ближе к подоконнику для такой громоздкой махины, которой является наполненный водой двенадцатисекционный чугунный радиатор? Ответ шокирует: теплоотдача батареи может уменьшиться на 20% по сравнению с номинальной расчетной. Конвективные потоки, исходящие от радиаторных ребер, весьма чувствительны к размерам зазоров, которые в состоянии, как интенсифицировать их перемешивание с воздушными массами помещения, так и противодействовать этим процессам.
https://youtube.com/watch?v=OGryqdSQNF8
Вот некоторые практические рекомендации по размещению батареи водяного отопления:
- в комнате с несколькими окнами батареи должны быть под каждым окном; потери тепла в комнате с двумя окнами вдвое больше, чем с одним окном;
- два коротких радиатора имеют большую теплоотдачу, чем один наращенный с большим количеством секций;
- зазор между стеной и радиатором должен быть не менее 3 см;
- часто на стену позади радиатора наклеивают фольгированные теплоизоляционные экраны, которые способны сберечь до 10% общего теплового потока в инфракрасном тепловом диапазоне;
- расстояние 10 см от пола или подоконника до радиатора является наиболее оптимальным для формирования конвективных потоков;
- обязательно предусмотреть свободный доступ к торцу радиатора в виде свободного пространства около 20 см для возможности беспрепятственно подсоединяться к трубам стояка либо размещать запорную и регулирующую арматуру.
Это важно! Вбивая арматурные крючья для размещения радиатора, необходимо с определенной точностью для такого способа обеспечить горизонтальность установки батареи, иначе воздушных пробок не избежать
Как правильно разметить и установить кронштейны для нового радиатора отопления?
Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом. Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.
Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.
Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.
Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :
На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».
Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.
Лично мне нравится, когда радиатор висит по центру.
Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.
Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.
READ Как надо установить имо
Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.
Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

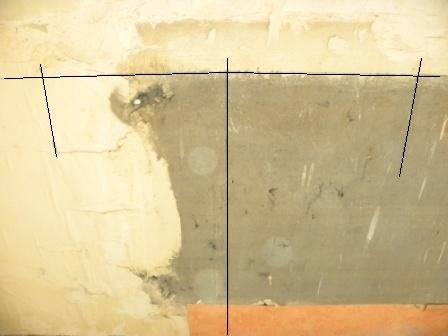

Теперь до этой черты проводим вертикальные линии. Получится так:
Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.
Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.
Далее устанавливаем радиатор
При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.
Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.
Источник
Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.
Конфигурация запорной арматуры: прямая и угловая
Эстетическую привлекательность интерьера портят коммуникации инженерных систем.
Стремление максимально спрятать с помощью штроб отопительные трубопроводы побудило производителей наводнить потребительский рынок угловыми моделями запорно-регулирующей арматуры.
Такой тип вентилей, шаровых кранов используется также при наружной разводке для монтажа радиаторов, расположенный в нишах под оконными проемами.
Таким образом, отвечать на вопрос, какой тип или вид запорных устройств лучше ставить на радиаторы отопления. необходимо после детального учета различных факторов.
Прежде всего, выбор зависит от источника тепловой энергии и целей, которые преследуются установкой «краников». Существенную роль играет в подборе арматуры удобство при выполнении монтажных работ.
Как вам статья?
Мне нравится6Не нравится1
Принцип регулировки температуры радиаторов отопления
Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.
Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.
Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы. Значения диаметров крана и трубы должны быть идентичными. Значения диаметров крана и трубы должны быть идентичными
Значения диаметров крана и трубы должны быть идентичными.
Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.
Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.
Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.
Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.
Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.
Как открыть кран
Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе.
Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.
Как закрыть
При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.
Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.
Справка. В обеих ситуациях, при отсутствии рукоятки, определить положение крана возможно по выточке. Если она сонаправлена с трубопроводом и самим механизмом, то его положение «открыто», в противном случае проток жидкости перекрыт.
Каким образом повернуть заклинивший кран на батарее, отрегулировать его
Зачастую такая ситуация возникает, если периодически, в качестве профилактики, не менять положение механизма и не разрабатывать его. Прежде чем предпринимать направленные действия по ремонту прибора, стоит попробовать сделать это руками.
Внимание! Необходимо заранее знать, из чего выполнен кран, так как использование дополнительных механических инструментов может нанести необратимый вред механизму. Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока
Под ручкой располагается верх штока
Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока.
