Функциональное назначение и сфера применения
Шаровые краны могут использоваться в качестве запорной и регулирующей арматуры. Они предназначены для изменения расхода рабочей среды, транспортируемой по трубопроводу, либо полного отсечения ее подачи на определенном участке магистрали.
К преимуществам данного вида арматуры, в сравнении с аналогами, относится:
- простота и ремонтопригодность конструкции;
- надежность и герметичность перекрытия рабочей среды;
- минимальные габариты;
- отсутствие застойных зон во внутренней части корпуса;
- простое и удобное управление, не требующее применения значительных физических усилий;
- минимальные затраты времени на поворот затвора;
- возможность применения в трубопроводах, транспортирующих загрязненные механическими примесями жидкости.
Шаровой кран в разрезе
Шаровые краны широко применяются в системах водоснабжения, отопления, на транспортных нефтегазовых магистралях и подающих пар трубопроводах. Металлические конструкции могут выдерживать температуру рабочей среды до 500С, что позволяет использовать их в разнообразных сферах промышленности. Пластиковые регулирующие краны, применяемые в быту, имеют температурный максимум в +95 градусов.
Компоновка и принцип работы
Шаровые краны простейшего конструктивного исполнения состоят из следующих конструктивных элементов:

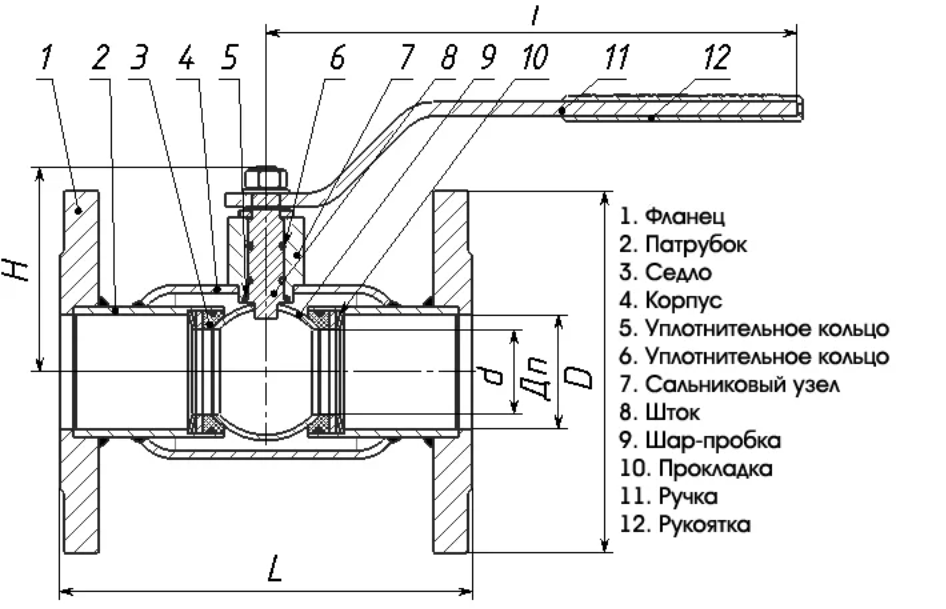

Схема компоновки шарового крана
- Корпус цельносварного либо сборного типа, из которого выходят соединительные патрубки (сварные, муфтовые либо фланцевые) для стыковки арматуры с трубопроводом.
- Два параллельно расположенных седла, фиксирующие запорный элемент внутри корпуса, представленные уплотнительными кольцами из полимерных материалов — фторопласта, тефлона либо синтетического каучука.
- Запорный механизм — шар со сквозной перфорацией, образующей пропускное отверстие.
- Ручной привод в виде рычага.
- Шпиндель, соединяющий рукоятку с запорным элементом.
Кран запорный может иметь множество вариантов исполнения, однако принцип его работы всегда будет идентичным. В открытом положении арматуры пропускное отверстие шарового затвора расположено параллельно движению рабочей среды. При вращении привода шпиндель передает крутящий момент на затвор и шар перемещается вокруг своей оси, перекрывая поток стенками без перфорации. Регулировка расхода рабочей среды выполняется посредством частичного открытия пропускного отверстия.
В отдельную группу можно отнести кран шаровой трёхходовой, на его корпусе предусмотрено 3 патрубка — одно входное и два выходных. Такая конструкция используется при необходимости перенаправления потока рабочей среды: в открытом положении затвора она может поступать в оба выходных патрубка, либо же направляться на заданный выход, что позволяет быстро отсечь либо подключить один из трубопроводов системы.
Маркировка и типоразмеры
Шаровые краны имеют унифицированную маркировку, обозначенную положениями ГОСТ №21345. Используется номенклатурное обозначения типа КШ.М.Э.ДУ15.РУ16.00, в котором:
- кш — кран шаровой;
- м — муфтовое исполнение соединительных патрубков (ф — фланцевая арматура, ш — штуцерная, п — приварочная);
- э — тип привода, в данном случае электропривод (п — пневматический, г — гидравлический, в конструкциях с ручным приводом данное обозначение пропускается);
- ду15 — присоединительный диаметр, мм;
- ру16 — максимальное рабочее давление, Бар;
- 00 -класс исполнения по стойкости к воздействиям рабочей и окружающей среды (00 — стандартное, 01 — коррозиестойкое, 11 — пищевое, 02 — хладостойкое, 03 — специальное).
Конструкции с рабочим давлением РУ16 и выше пригодны для эксплуатации в системах центрального отопления и транспортирующих пар трубопроводах.
Присоединительный диаметр арматуры отечественного производства указывается в миллиметрах, тогда как размеры импортных кранов, изготовленных по зарубежным стандартам ISO — в дюймах. Приводим таблицу соответствия наиболее распространенных размеров:
- 1/2″ = ду15 мм;
- 3/4″ = ду20 мм;
- 1″ = ду25 мм;
- 1 1/4″ = ду32 мм;
- 1 1/2″ = ду40 мм;
- 2″ = ду50 мм;
- 2 1/2″ = ду65 мм;
- 3″ = ду75 мм;
- 4″ = ду100 мм;
- 6″ = ду150 мм;
- 8″ = ду200 мм.
Наиболее распространенные размеры шаровой арматуры в сфере бытового использования — от ду20 до ду50, в промышленности широко распространены конструкции всех типоразмеров, вплоть 2000 мм.
Крупногабаритный шаровой кран ду200
Все регулирующие шаровые краны, в зависимости от степени герметичности, разделаются на следующие классы (согласно ГОСТ №9544):
- класс «А» — полная герметичность, нулевые протечки;
- класс «В» — протечки не более 0.0006*ДУ (мм) см3/мин;
- класс «С» — не более 0.0018*ДУ (мм) см3/мин;
- класс «D» — не более 0.006*ДУ (мм) см3/мин.
Виды шарового крана
Существует два основных типа шаровых кранов:
- Полнопроходные . Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.
Стандартнопроходные или редуцированные . Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.
По направлению потока и числу патрубков они делятся на:
- Угловые . Их используют при работах в местах изгиба и труднодоступных участках.
Проходные . Самый распространенный вариант, не меняющий направления потока.
Трехходовые . У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.
Многоходовые . Способны соединить еще большее количество потоков и смешать их содержимое.
Муфтовый шаровой кран
Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.
Фланцевый шаровой кран
Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.
Сварной шаровой кран
Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.
Комбинированный шаровой кран
Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.
Как закрыть шаровой кран, если его заклинило
Если вы регулярно (хотя бы раз в полгода) не тестируете шаровые краны, поворачивая барашек (ручку), вы точно получите засорившийся кран, который забьется ржавчиной и не будет до конца закрываться.
В своей практике я сталкивался несколько раз с такой ситуацией: надо поменять прокладку в смесителе или картридж в фильтре — пытался перекрыть кран, идущий от стояка, а он не перекрывается полностью.

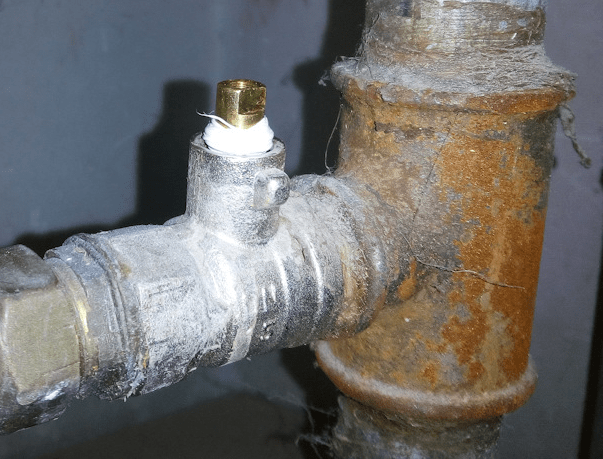

Старый кран.
Обычно я использовал два варианта починки смесителя в таком случае:
- Перекрывал входной кран, насколько получится, открывал все оконечные устройства, чтобы оставшийся поток воды распределялся и как можно меньше мешал ремонтировать смеситель.
- Если поток воды был слишком большим, приходилось пытаться перекрыть все-таки входной кран.
Для этого:
- пробовал крутить барашек с не очень большим усилием несколько раз в надежде, что налет ржавчины слезет;
- если не получалось, снимал барашек и немного ослаблял газовым ключом муфту, которая прижимает шарик под штоком; даже если там немного начинала подтекать вода, это не страшно;
- пробовал от руки барашком снова вращать несколько раз шток.
Как правило, после ослабления этой муфты, кран закрывался до конца или оставалась совсем тонкая струйка. Один раз шток сорвался, и пришлось вызывать сантехника ТСЖ для замены крана на стояке. В остальных случаях все получалось.
А вы пробовали ставить газовый кран на воду? Сколько он прослужил без нареканий?
Можно ли водяной поставить на газовый и наоборот
В итоге, почитав профессиональные статьи, я понял, что таки да! В крайнем случае вполне можно в водопроводе использовать газовые краны, потому что они надежнее, долговечнее и плотнее садятся на резьбу.
Обратная замена не допускается, потому что, несмотря на то, что давление в газовых трубах меньше, чем в водопроводных, любая утечка газа значительно опаснее, чем утечка воды.
Поэтому за счет того, что резьба на водяном кране короче и допуски там больше, вероятность утечки газа резко повышается, что может привести к взрыву и печальному исходу.

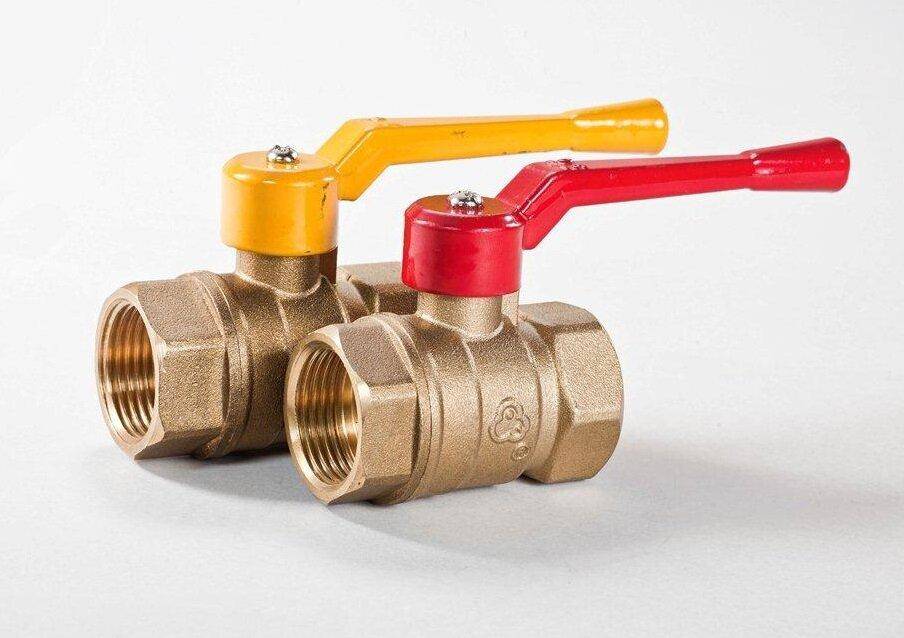

Краны газовый и водяной.
Я же при монтаже водопровода все-таки решил не использовать газовые краны.
Меня смущает, что в качестве уплотнителя используется резина, которая легко держит газ без давления, но вода, находящаяся под сильным давлением, со временем испортит резину и краном нельзя будет пользоваться для частого закрытия и открытия.
Резина просто деревенеет, в чем я неоднократно убеждался в своей практике, разбирая старые водопроводные трубы.
Монтаж
Правильная установка шарового крана может легко производиться своими руками. Рассмотрим несколько вариантов монтажа устройства.
Фото — накручивание на радиатор
Монтаж на трубу:
Сначала нужно слить воду из всей системы. Для этого отключите водоснабжение и откройте вентили; Перед началом работы нужно выбрать устройство. Можно купить шаровые краны с двухсторонней наружной или внутренней резьбой, модели, где с одной стороны соединение-американка, а с другой – резьба и т. д. Помимо этого учтите, что размер отверстия крана должен обязательно совпадать с диаметром коммуникации; На месте установки будущего водопроводного тройника трубу необходимо разрезать и подготовить. В зависимости от типа на ней нарезается резьба или просто отвод очищается от грязи и пыли (при демонтаже старой арматуры); Вкручивание осуществляется при помощи разводного ключа
При этом важно следить за направлением резьбы и силой нажима. Нельзя сильно пережимать устройство, иначе он может искривиться и будет нарушена герметизация системы; На резьбе крана обязательно наматывается уплотнительная лента или наносится специальная паста. Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов; Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов; Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы
При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы
Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов; Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов; Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы. При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы.
Когда накручивание окончено, нужно дополнительно проверить место соединения и включить водоснабжение. Если из нижнего отдела крана потекла вода, то его нужно снять и проверить сальник (некоторые недобросовестные производители продают устройства вообще без них). В отдельных случаях его приходится устанавливать самому или дополнительно уплотнять веревкой из льна или специальными наполнителями.
Фото — вкручивание
Советы по установке штуцерного шарового крана:
- Если резьба входит очень легко, то намотайте еще уплотнительной ленты. При достаточном количестве «фум» арматура должна ввинчиваться с небольшим усилием;
- Жидкий уплотнитель используется только для устройств с диаметром менее 5 сантиметров, к примеру, отводов раковины или мойки;
- Схема намотки ленты очень проста – нужно её накручивать в том же направлении, что и ввинчивается резьба;
- Нельзя сильно давить при накручивании крана – отвод может лопнуть.
Установка фланцевой модели осуществляется аналогично, разница заключается лишь в большем диаметре отвода и размере арматуры. Стоит помнить, во фланцевых моделях рекомендуется обязательно использовать дополнительные резиновые уплотнители на месте стыка запора и трубы.
Видео по теме:
Техническое описание
Первое, что следует рассмотреть, так это устройство шарового крана.
Строение

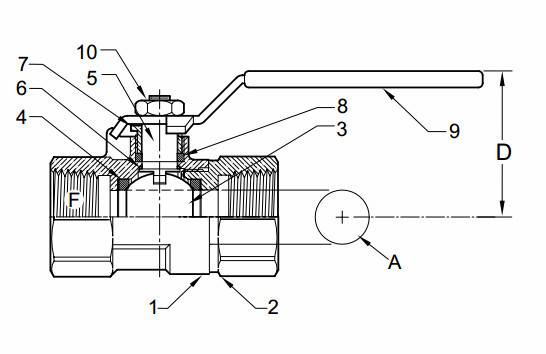

Конструкция газового шарового крана
| Обозначение на рисунке | Название |
| 1 | Корпусная часть. Чаще всего встречается из латуни или стали. |
| 2 | Патрубок подключения. Может иметь резьбовое или приварное соединение. |
| 3 | Горловая часть. Пропускает через себя шток. |
| 4 | Соединительный шток. Связывает между собой рукоять и шар. |
| 5 | Шайба ограничения. |
| 6 | Запорный шар. Непосредственно осуществляет закрытие и открытие прохода. |
| 7 | Седло. Позиционирует шар в нужном месте. |
| 8 | Кольцевая опора. Держит седло. |
| 9 | Пружина. |
| 10 | Кольцевое уплотнение. |
| 11 | Кольцо. |
| 12 | Фланец. |
| 13 | Рукоятка. |
| 14 | Уплотнение седла. |
| 15 | Фиксирующая гайка. Удерживает рукоятку. |
| 16 | Стопор. |
Принцип работы

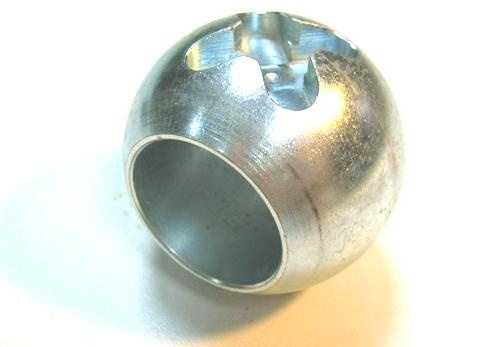

Стальной полый шар
Наиболее важной и основной деталью рассматриваемого газового крана является запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком. Инструкция функционирования такого механизма элементарна:
Инструкция функционирования такого механизма элементарна:
Инструкция функционирования такого механизма элементарна:
- Человек лёгким движением руки поворачивает рукоятку на 90 градусов.
- Шток передаёт данное движение шару.
- Стенка меняется на отверстие, создавая свободный проход.
Достоинства
Шаровой газовый кран КШГ из стали
Шаровая запорная арматура для газопровода имеет целую совокупность положительных сторон:
- Относительно низкая цена. Достигается благодаря простоте конструкции, исключающей использование дорогостоящих компонентов.
- Малый вес. Не утяжеляет трубопровод, что позволяет ограничиваться стандартными креплениями для труб.

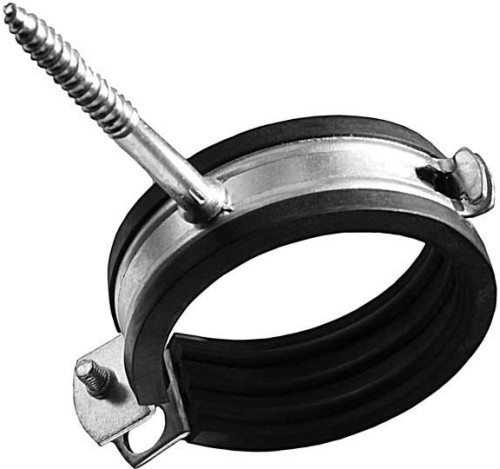

Обычное крепление для газопровода
Высокая надёжность. При изготовлении применяются только материалы высокой прочности.
Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам
- Высокая скорость и простота эксплуатации своими руками. Достаточно выполнить короткий поворот ручки, чтобы изменить положение из «открыто» в «закрыто» и наоборот.
- Отсутствие необходимости в техническом обслуживании. Такую запорную арматуру можно без опасений устанавливать в труднодоступных местах.
- Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
- Возможность монтажа даже под водой. При этом абсолютно исключено проникновение жидкости внутрь системы.
- Маленькие размеры. Позволяют не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко выполняют 1-2 человека.
Запорный кран шарового типа на газовой трубе
- Привлекательный внешний вид. Единственная выделяющаяся деталь – это рукоятка, которая может быть выполнена в виде бабочки или вытянутого рычага. В любом случае технический узел смотрится вполне эстетично.
- Простота установки. Возможно как резьбовое, так и сварное соединение.
Технические данные
Кран с ручкой-бабочкой и условным проходом 15 мм
Разберём параметры классической модели для установки на домашнем газопроводе:
| Параметр | Значение |
| Сечение | 1,5 см или ½ дюйма |
| Количество витков на резьбовом соединении | 6-7 |
| Показатель герметичности | Класс А |
| Выдерживаемое давление | Не менее 6 МПа |
| Допустимая температура | От -20 до +130 градусов Цельсия |
| Материал корпуса | Латунь марки ЛС-59-2 |
| Тип рукояти | Бабочка |
| Колер рукояти | Жёлтый в соответствии с правилами обозначения газопровода |
| Материал прокладки | Фторопласт |
| Резьбовое соединение под манометр | G ½ / G ½ |
| Типы резьбовых соединений | Внутренняя-наружная и внутренняя-внутренняя |
| Высота изделия | 5,8 см |
| Длина с учётом рукояти | 6,7 см |
| Длина корпусной части | 6,7 см |
| Внешний диаметр | 3,3 см |
Возможные разновидности
Следует также отметить, что шаровые газовые краны могут различаться между собой по некоторым особенностям, а именно:
По возможности выполнения ремонта. Бывают разборные и цельносварные образцы.
Кроме этого существуют модели, имеющие электропривод, позволяющий автоматизировать процесс его закрытия и открытия.
Виды газовых кранов
Устройство шарового крана
Существуют различные краны шаровые для бытового газа, отличающиеся друг от друга по конструкции и внешнему виду. Все изделия состоят из стандартного набора деталей:
- корпусная часть из стали, латуни или никеля;
- отрезок для подсоединения трубы;
- горловая часть для штока;
- соединительный шток, обеспечивающий связь между подвижным механизмом и рукояткой;
- запорный шар для перекрывания газа.
Дополнительно шар укреплен специальным седлом, предотвращающим его смещение, и удерживается в нем при помощи кольца. За герметичность и присоединение частей всей конструкции отвечает уплотнитель, фланец и пружины.
Шаровые
Внутреннее устройство шарового крана
Краны для квартир, домов, офисных помещений и предприятий могут изготавливаться из латуни или никеля. Элементы первого типа отличаются хорошими герметичными свойствами, не доставляют сложностей во время эксплуатации и подходят для водопроводных труб. Их никелевые аналоги могут быть полнопроходными и редуцированными с учетом пропускной способности. Самыми распространенными считаются краны с внешней и внутренней резьбой, приварного, фланцевого и резьбового типа.

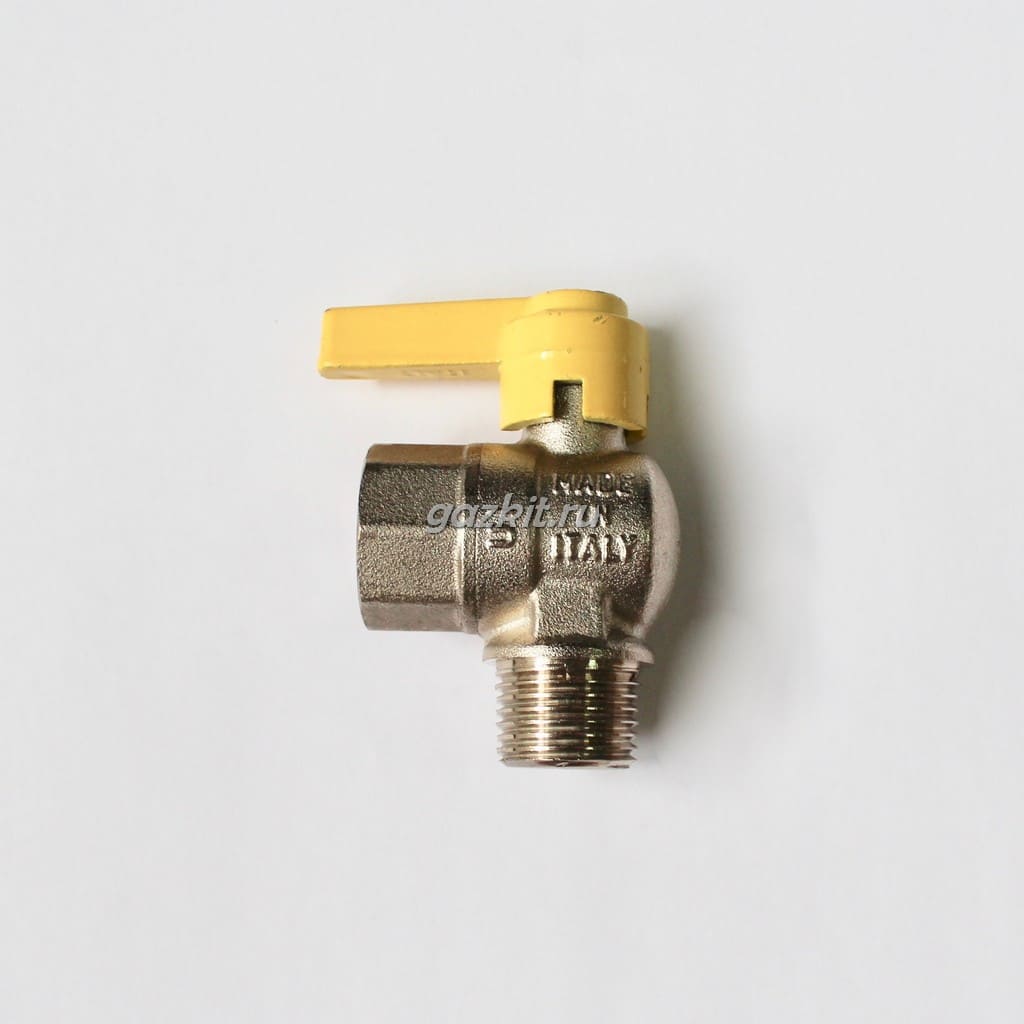

Угловые
Угловой газовый кран оснащен входными и выходными патрубками, расположенными под углом в 90 градусов по направлению друг к другу. Такое строение позволяет использовать элемент при монтаже узлов в труднодоступных местах, а также на участках, где требуется проведение изгиба магистрали.
Резьбовые
Резьбовые или муфтовые детали отличаются небольшим диаметром, чаще всего их применяют для бытовых газопроводов. Они соединяются с трубопроводом при помощи соединения в виде резьбы, благодаря которому получили свое название.
Фланцевые
Фланцевые краны предназначены для газопроводов наружного типа с большим диаметром. Соединение в них осуществляется методом фланца с помощью болтов. Такие элементы являются разборными, что дает возможность демонтировать их и затем заново устанавливать на других участках.
Приварные
Элементы с приварной конструкцией тоже используют для наружных газопроводов, диаметр таких кранов колеблется в пределах 10-70 мм. Они соединяются с трубами при помощи сварки, поэтому в дальнейшем эти участки монтажа будут неразборными. В список плюсов элементов входит оптимальная герметичность и высокий уровень надежности, помимо этого приварная арматура не требует дополнительного обслуживания.
Резьбовой
Приварной
Фланцевый

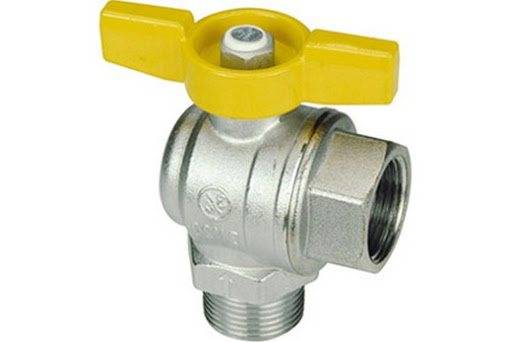

Угловой
Опрессовка и промывание
Опрессовка системы – не самый необходимый подготовительный этап, но желательный, поскольку заранее покажет дефекты и течи, если они есть.
Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!
Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет. Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс
руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб
Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб
Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.
Классификация шаровых кранов для газа
Шаровый кран, используемый для корректной и безопасной работы магистрального газопровода, представляет собой запорную арматуру, в которой проход перекрывается блокирующей деталью сферической формы. Угол отклонения от рабочей оси составляет 90º.
Шаровые газовые краны делятся на классы в зависимости от эксплуатационных характеристик.
По функциональному назначению бывают:
- Запорные. Предназначены для открытия или закрытия прохода с рабочей средой.
- Распределительные. Распределяют поток газопровода в определенных направлениях. Могут быть трехходовые краны или многоходовые.
По типу проточной части корпуса:
- Полнопроходные краны – в них диаметр проходного сечение такой же или больше, чем на входе.
- С зауженным проходом – в корпусе таких вентилей проходные сечения сужаются, что позволяет уменьшить усилия управляющих механизмов, а также снизить размеры арматуры.
По способу монтажа, фланцевые крепятся при помощи дисков с равномерно расположенными отверстиями для болтов.
Полнопроходной шаровый газовый кран
Наиболее часто фланцевые газовые краны используются в монтаже магистрального трубопровода ДУ 50 и больше, переносящего нефтепродукты и газ. Фланцевый крепеж считается одним из наиболее прочных, а фланцевые прокладки могут обеспечить высокую степень герметичности.
Штуцерные монтируются при помощи специального штуцера (втулки), в которой один концов имеет внутреннюю или наружную резьбу.
Муфтовые имеют внутреннюю резьбу с двух концов, устанавливаются в трубопровод с помощью широкой трубки небольшой длины. Как и фланцевые, отличаются удобством в использовании, кроме того, имеют небольшие габариты и чрезвычайно практичны.
При необходимости такой запорный узел можно демонтировать, разобрать и устранить неполадку. Применяют для магистрального трубопровода ДУ 15 – ДУ50.
Приварные газовые краны монтируют с помощью сварочного аппарата. Недостатком этого способа есть то, что кран в будущем будет невозможно демонтировать. Для устранения недостатка, на обеих концах вентиля ставят фланцевый разъем. Наибольшее распространение приварной способ получил в трубопроводах ДУ50.
Газовый шаровый кран с фланцевым подключением
Комбинированные сочетают разные способы крепежа (фланцевый, муфтовый).
По своей конструкции краны бывают:
С плавающим шаром, когда робка не соединена со шпинделем жестко и может передвигаться. Под давлением среды со стороны входа пробка прижимается к кольцу с уплотнением и перекрывает трубу. Такой запорный узел используют в магистралях с диаметром не больше 20 см.
С шаром в опорах, когда пробка подвижна и крепится в опорах. Давление рабочей среды на седло прижимает пробки к поверхности в виде сферы. Выступ-фиксатор может быть оборудован подшипниками.
Преимущества шаровых кранов для газа
Шаровый газовый кран – это очень важный узел магистрального трубопровода, который не подлежит частой замене. Большинство маркированной запорной арматуры обладает длительным сроком эксплуатации.
Газовые краны монтируются аналогично водопроводной арматуре
Температура окружающей среды, в которой нормально работает шаровый кран для газа, колеблется от -60ºC до +80ºC. А вот рабочая среда может быть еще большего диапазона -60ºC до +200ºC.
Неоспоримым достоинством арматуры этого вида считается то, что запорный узел можно легко установить и так же просто обслуживать.
Газовые металлические шаровые краны относятся к классу герметичности «А». Они прочны и способны надежно перекрыть трубопровод.
Преимущества шаровых кранов:
Такие же, как и у других кранов, только более ярко выраженные.
Особенности конструкции шаровых кранов позволяют в еще большей степени проявиться целому ряду преимуществ, свойственных крану как типу трубопроводной арматуры
Это, прежде всего, ─ минимальное гидравлическое сопротивление (еще меньшее, чем у конусных и цилиндрических кранов), низкий крутящий момент, компактность и очень важное для любой трубопроводной арматуры качество ─ высокая герметичность
Указанная в техническом описании моделей от ведущих производителей герметичность по классу А согласно «ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов» означает, что для кранов с номинальным диаметром от DN 3 до DN 200 при номинальном давлении PN до 420, а для кранов с номинальным диаметром от DN 250 до DN 2000 при давлении PN до 200, в течение всего времени выдержки видимые утечки отсутствуют.
Еще одно достоинство шаровых кранов ─ компактность ─ позволяет за счет уменьшения габаритов экономить место, делая возможной их установку в ограниченном пространстве, например, в параллельной системе трубопроводов.
Шаровые краны отличает нечувствительность к перепадам давления а, значит, гидроударобезопасность.
В случае полного открытия полно проходного шарового крана его проходное сечение сопоставимо с диаметром трубопровода, что означает отсутствие изменений в гидравлических параметрах управляемой рабочей среды. Кроме того, в полнопроходном шаровом кране в силу особенностей его конструкции не происходит застаивание твердых частиц, выпадающих из содержащих их жидкостей, а, значит, не образуется осадок.
https://youtube.com/watch?v=d6hbpRwzlok
Разновидности шаровых запорных механизмов
Данный тип запорных устройств имеет несколько разновидностей, которые отличаются по конструкции, пропускной способности, регулировке потока, строению управляющего узла и материалу изготовления. Ниже мы рассмотрим эти вопросы.
ФОТО: avatars.mds.yandex.netРынок предлагает большой ассортимент шаровых кранов разного вида
Используемые материалы для кранов со сферическим запором
Для изготовления запорной арматуры могут использоваться самые разные металлы и их сплавы:
- сталь;
- латунь;
- бронза;
- чугун;
- хром;
- цинк-алюминиевый сплав;
- полипропилен.
ФОТО: lidersnabvrn.ruКран с бронзовым корпусом и стальным сферическим затвором
Использование того или иного материала обусловлено назначением детали и особенностями эксплуатации. Самый часто используемый в производстве шаровых кранов металл — латунь, что обусловлено её высокими антикоррозийными и прочностными характеристиками.
Конструктивные отличия корпуса
По строению корпуса запорная арматура с шаровым затвором подразделяется на:
- Моноблок — литая цельнометаллическая или полипропиленовая конструкция.
- Двухсоставная. Корпус представляет собой конструкцию из двух частей: основной (цельнометаллическая или кованая с одним патрубком), где расположен рабочий узел, и малой (второй соединительный патрубок).
- Трёхсоставная, состоящая из основного центрального элемента и двух присоединяемых патрубков.
ФОТО: st2.stblizko.ruМоноблок
ФОТО: cdn.vseinstrumenti.ruДвухсоставной корпусФОТО: armastock.ruТрёхсоставная конструкция с патрубками под приварку
Возможности затворного узла
По возможностям затворного устройства шаровые краны делятся на:
- запирающие — имеют только два положения: открыто и закрыто;
- регулирующие — способны плавно изменять силу напора рабочей среды;
- трёхходовые — корпус представляет собой тройник, отверстия в металлической сфере выполнены таким образом, чтобы можно было перенаправлять жидкость в разные ветки трубопровода или соединять вместе потоки двух рабочих сред.
ФОТО: armaturnik.ruТрёхходовой кран позволяет перенаправлять потоки рабочей среды в другую магистраль
Способ присоединения к трубопроводу
Запорная арматура шарового типа различается и по способу присоединения к коммуникациям:
- Резьбовое. Кран с внешней резьбой ввинчивается в трубу или навинчивается на неё (внутреннее резьбовое соединение).
- Обжимное. Патрубки имеют резьбовую нарезку, но для подключения требуется обжимная гайка.
ФОТО: giantsalon.ruКран с наружной резьбой
Пропуская способность шарового крана
По пропускной способности различают следующие виды муфтовых шаровых кранов:
- полнопроходной. Диаметр сквозного отверстия в сфере затворного узла такой же или чуть меньше (1-10%) внутреннего сечения трубы. Это даёт возможность пропускать рабочую среду в полном объёме;
- стандартнопроходной. Отверстие в шаре рабочего узла меньше внутреннего диаметра патрубка, что уменьшает пропускную способность крана.
ФОТО: vod23.ruДиаметр сквозного отверстия в сферическом затворе равен внутреннему сечению патрубка и трубы
Конструкция управления
Шаровые муфтовые краны по типу управления могут быть:
- Вентильные. Оснащаются поворотной ручкой-«бабочкой».
- Рычажные.
ФОТО: irkutsk.budus.ruРучка-«бабочка» и рычаг
Использование шаровых кранов
Основываясь на высоких показателях моделей этого типа, сфера их применения достаточно широкая:
- В повседневной жизни части применяются для осуществления подключения посудомоечных машин, сантехнических приборов и стиральных машин. Также применяется при обустройстве систем очистки воды при обустройстве кранов с питьевой водой.
- Монтажные работы осуществляются в трубопроводах, которые используются для транспортировки пищевых растворов, бытовых и промышленных стоков, агрессивных веществ, нефтепродуктов, масла.
- При организации различных ответвлений, отходящих от главной магистрали, и в стояках с транспортируемой питьевой водой. Могут применяться как в хозяйственных целях, так и на пожарных гидрантах.
- В связи с высоким качеством и конструктивной простотой, применяются при обустройстве систем водоснабжения, отопления и других магистралей, отвечающих за транспортировку природного газа.
