Как регулировать батареи отопления
Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.
Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.
Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.
В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.
Типы арматуры

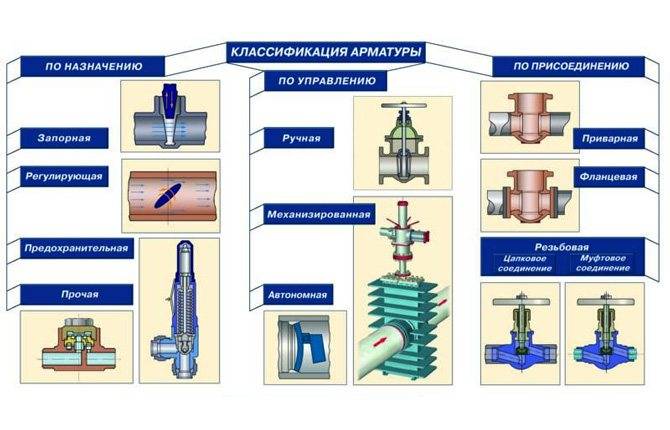

По конструкции и функциональной нагрузке арматура делится на несколько типов:
- Регулирующая. Служит для изменения силы потока в сети. Выделяют дроссельную (редукционную) и запорно-регулирующую арматуру. Первый тип используется для быстрого изменения нагрузки на сеть. Запорно-регулирующая служит для регулирования, перекрытия потока.
- Запорная (нервюра). Часто применяется при прокладке системы водоснабжения и отопления в частных домах, городских квартирах. Главная задача арматуры – перекрытие потока. Иногда используется с контрольно-измерительными устройствами. Такую арматуру также называют контрольной.
- Смесительно-распределительная. Арматура дает возможность проводить смешивание нескольких потоков, распределять их в нужном направлении.
- Защитная. Главная задача устройства – предупредить негативные последствия, которые возникают при изменении свойств рабочей жидкости (аварийные ситуации). Арматура защищает от смены направления потока и других явлений, которые могут привести к нарушению работы системы.
- Фазоразделительная. Разделяет поток в зависимости от его состояния. Используется для сбора конденсата или отделения жидкости от пара.
- Предохранительная. Устройства служат для защиты трубопровода от резкого повышения давления. Отсутствие такой арматуры может закончиться разрушением коммуникации.
Каждый вид арматуры выполняет определенные функции. Это обусловлено конструкцией изделий
При сооружении трубопровода важно правильно обозначить места их установки
Конструкция и принцип работы
Принцип работы балансировочной арматуры состоит в перекрытии потока жидкости выдвижным клапаном или штоком, вызывающем уменьшение сечения проходного канала. Устройства имеют разную конструкцию и технологию подключения, в отопительной системе они могут дополнительно:
- Поддерживать перепад давлений на одном уровне.
- Ограничивать расход теплоносителя.
- Перекрывать трубопроводную магистраль.
- Выполнять функции слива для рабочей жидкости.
Конструктивно балансировочные клапаны напоминают обычные вентили, их основными элементами являются:
- Латунный корпус с двумя проходными патрубками с внутренним или наружным сечением резьбы, рассчитанным на подключение к линии со стандартными диаметрами труб. Подключение в трубопроводной магистрали при отсутствии резьбового штуцера с подвижной резьбовой гайкой (американки) производится через ее аналоги – дополнительные переходные муфты с разными накидными гайками.
- Запорный механизм, перемещением которого регулируют степень перекрытия канала прохождения теплового носителя.
Рис. 4 Устройство ручного балансировочного вентиля Danfoss LENO MSV-B
- Регулировочная рукоятка со шкалой и индикаторами настройки, позволяющая регулировать поток внутри прибора.
- Современные модели оснащены дополнительными элементами в виде двух измерительных штуцеров, с помощью которых производят замеры объемов подачи (пропускную способность) на входе и выходе прибора.
- Некоторые модели оборудованы запорным шаровым механизмом, позволяющим полностью перекрывать поток, или имеют функцию слива жидкости из водопровода.
- Высокотехнологичные современные виды могут управляться автоматически, для этого вместо поворотной головки устанавливается сервопривод, который при подаче электроэнергии толкает запирающий механизм, при этом степень перекрытия канала зависит от величины поданного напряжения.
Рис. 5 Автоматические балансиры Данфос AB-QM – конструкция
Устройство и работа крана Маевского
Классический кран Маевского изготавливается из латунных сплавов, отличающихся стойкостью к образованию коррозии. Он представляет собой корпус, внутри которого находится конусный игольчатый клапан. Управляется данный клапан Маевского запорным винтом, регулируемым снаружи. Находясь в закрытом положении, клапан способен надежно удерживать теплоноситель внутри радиатора. При повороте винта в сторону открывается проходное отверстие крана, освобождая находящийся внутри отопительного прибора воздух.
Снаружи металлического корпуса часто имеется белый пластиковый кожух, придающий крану более благородный и современный вид. Устройство изделия может различаться в отдельных его модификациях, но принцип работы крана Маевского всегда остается неизменным. Устройства различаются диаметрами наружной резьбы, благодаря чему удается без проблем подобрать подходящий вариант для любого радиатора. Бывают краны с резьбой 1 дюйм, ¾ или ½ дюйма.
Для управления регулировочным винтом используется ключ для крана Маевского или обычная отвертка. Четырехгранный ключ удобен тем, что занимает мало места, позволяя управлять регулировочным винтом даже в случае нахождения радиатора в труднодоступном месте.
Воздушный кран Маевского с ключом
В некоторых случаях работой крана можно управлять и вовсе без использования инструментов. Для этого достаточно рукой повернуть вентиль, обеспечив начало стравливания воздуха.
Трехходовой кран для воды. Трехходовой кран принцип работы
Устройство и принцип работы трехходового крана для отопления
Трехходовой кран (тройник) – это специальное устройство, регулирующие температуру потока воды.
Тройник применяется:
- в системах водоснабжения горячей водой;
- в контурах отопления;
- в системах водопровода.
Использование такого изделия позволяет контролировать поток горячей воды, распределять ее по разным участкам (например, дом, летняя кухня, гараж) и регулировать температурный режим каждого радиатора, расположенного в любой комнате.
Преимущества трехходового крана
К положительным качествам устройства принадлежат:
- Компактный размер.
- Высокий уровень функциональности.
- Простота в использовании и техобслуживании.
- Хорошая степень герметичности затвора.
- Длительный период использования.
- Низкий уровень гидравлического отпора.
- Отсутствие зон застоя.
- Легкий монтаж.
- Нет необходимости в ежедневном уходе.
- Удобное и легкое переключение.
Но, несмотря на все плюсы, существует несколько минусов в его работе.
Недостатки крана с тройным ходом
К минусам относят:
- Заклинивание вентиля из-за некорректной эксплуатации.
- Дешевые изделия очень быстро выходят из строя.
- Установка, как правило, происходит в отопительных системах с маленьким диаметром трубопровода.
Конструкция крана
Конструкция устройства по своей форме напоминает тройник с Т-образным направлением трубок.
Именно из-за этой особенности он называется «трехходовой кран» или как его еще именуют «тройник».
Изделие включает в себя несколько частей:
- Герметичный корпус, выполненный из металла (чугун, бронза, сталь углеродистая или латунь).
- Затвор с разными по форме проходными каналами.
Тройник обладает и дополнительными характеристиками:
- Тип вмонтированного в систему затвора (конусный, цилиндрический или шаровой).
- Принцип крепления (фланцевый, цапковый, муфтовый, вварной или штуцерно-торцовый).
- Механика (посадка) в затворе (натяжная либо сальниковая).
- Метод управления (ручной, привод или электроника).
- Форма клапана-заглушки (S, T, L).
- Укомплектованность дополнительными датчиками или устройствами.
Схема включения трехходового клапана в систему отопления
Принцип действия
Чтобы изделие работало, к нему следует одновременно подсоединить холодный и горячий потоки воды.
Сама схема монтажа представлена в виде стрелочек, обозначающих направление потоков.
Поток с горячей водой выступает как теплоноситель (подача, которая идет от котла), а холодный – обратка.
Между патрубками крана установлен вентиль, который регулирует, чтобы вода подавалась в два отверстия из трех.
В соответствии с положением установки и ее подключения подразделяют две функции:
- смешивание потоков холодной и горячей воды;
- разделение с одной линии на два выхода.
В зависимости от положения вентиля возможны следующие ситуации:
- вентиль открыт наполовину – у выходящего потока средняя температура воды;
- вентиль открыт полностью – горячий поток идет напрямую из котла и вода имеет максимальную температуру;
- вентиль закрыт – в выходящий поток идет только холодная вода.
Важно! Тройник не перекрывает подведенные к нему потоки, а лишь перенаправляет воду с одного входа к одному из выходов. Одновременно можно перекрыть или один из выходов, или наполовину оба
Схема отопления трехходового крана с котлом
Разновидности кранов
Классификация изделия по разным признакам:
- В зависимости от вентиля, различают:
- Регулирующий. Он оборудован электромеханическим устройством,открывающим нужные клапаны, и шток с ручной или автоматической регулировкой.
- Запорный. В его комплекции есть шаровое приспособление, которое переключает поток воды. Его устанавливают на системы с низким давлением.
- По материалу изделия:
- Латунь – наиболее востребованный материал, из-за длительного периода эксплуатации, небольших габаритов и низкого веса.
- Углеродистая сталь – прекрасная альтернатива латуни.
- Чугун – используется для труб большого диаметра (от 40 мм и больше). Для частных домов он не практичен.
- Бронза – материал с длительным периодом эксплуатации.
- Для системы отопления используют такие виды, как:
- С постоянным режимом гидравлики – регулируется в соответствии с качественными показателями. Он подходит потребителям с качественными теплоносителями определенного объема.
- С переменным режимом гидравлики – регулируется согласно с требуемым количеством воды.
Кран для радиатора отопления: шаровые, конусные устройства, кран Маевского, регулировочные вентили, принцип действия и установка
Если вы планируете самостоятельно заняться ремонтом труб или батарей, то разбираться в том, какие краны ставить на радиаторы отопления, нужно обязательно. Наличие правильно подобранной и эффективно работающей запорной арматуры дает возможность не только отсоединять отопительные приборы для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.
В нашей статье мы расскажем о том, какие краны можно монтировать, а также охарактеризуем их ключевые особенности.
Для управления работой отопительной системы используются самые разные вентили и клапаны
Как правильно установить
Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?
По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.
Схемы установки теплорегуляторов для радиаторов
Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой
Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).
Разновидности трехходовых кранов
Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.
По назначению и принципу работы
Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:
- Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
- Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.
Ручной шаровой трехходовой кран
Материал корпуса
- Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
- Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
- Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.
По принципу управления
Трехходовой кран для домашнего отопления может различаться по способу управления:
1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.
2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.
Трехходовой кран с электроприводом
В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.
Трехходовой кран с сервоприводом
Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.
Распределительный кран с терморегулятором
Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.
При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.
Трехходовой кран для системы отопления с терморегулятором
Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.
Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.
Установка кранов на батареи отопления
Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:
- в системах централизованного теплоснабжения;
- в частных домах и квартирах с индивидуальным источником тепла;
- в многоквартирных домах, оборудованных индивидуальной котельной.
Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.
При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.
В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.
Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.
В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.
Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.
Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.
Принцип регулировки температуры радиаторов отопления
Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.
Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.
Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы. Значения диаметров крана и трубы должны быть идентичными. Значения диаметров крана и трубы должны быть идентичными
Значения диаметров крана и трубы должны быть идентичными.
Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.
Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.
Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.
Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.
Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.
Как открыть кран
Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе.
Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.

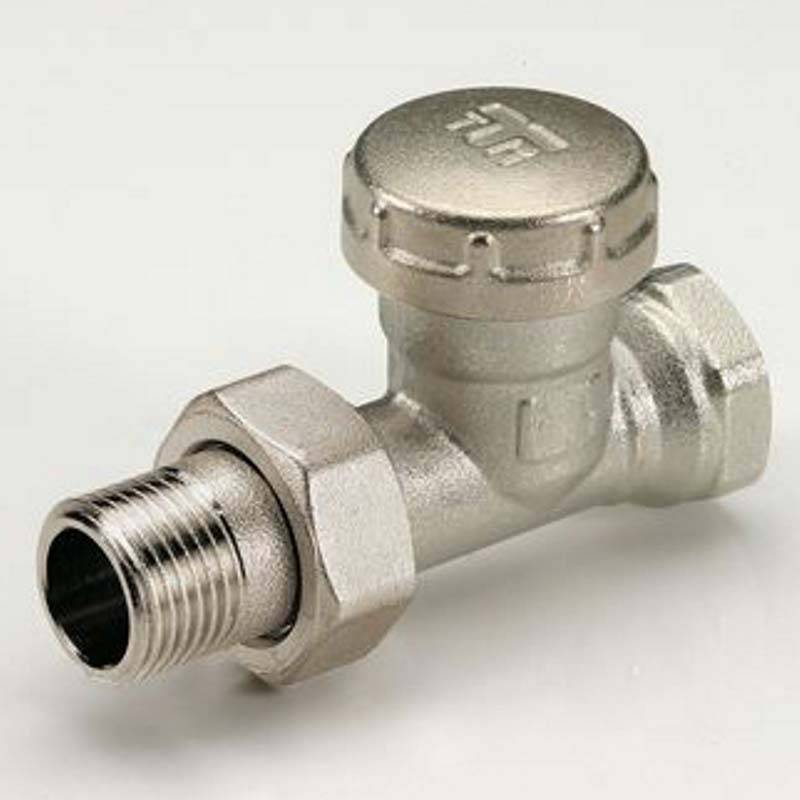

Ручные вентили
Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.
В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.
Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.
Конструкция и принцип работы
Регулировочный трехходовой кран конструктивно состоит из следующих элементов:
- металлический корпус;
- затвор, в котором имеются проходные каналы;
- 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).
Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:
Устройство и принцип работы трехходового крана
- При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
- При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
- Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.
