Водородные котлы для отопления и изготовление своими руками

Производитель

Как уже говорилось, водородные установки – это технологии будущего. На сегодняшний день массового производства их ещё нет.

Пионером и единоличным владельцем технологии изготовления водородного котла отопления является итальянская компания Giacomini, которая держит курс на разработку экологичных способов получения энергии: солнечных батарей, насосов, работающих на тепловой энергии земли, и т. д.

H2ydroGEM — каталитическая камера сгорания

В 2006 года на Олимпиаде состоялась презентация первой такой установки H2ydroGEM.

Места, где установлено отопление на водороде, можно пересчитать по пальцам:

• Турин, парк Environment Park. Это парк инновационных технологий и экологической эффективности.
• Италия, Ливиньо. Отель Сан-Рокко. В 2009 году здесь установлена водородная система для отопления виллы Джиппини.
• Центр альтернативных источников энергии в Сан-Маурицио (Италия), где собственно и разрабатывалась технология.

Итак. На сегодняшний день водородные установки ещё только в стадии разработки. Их не производят массово, их сложно и дорого заказывать у Итальянской фирмы-производителя и просто не существует экономичной модели, которую можно было бы повторить в домашних условиях. Кроме того, вопрос с производством водорода для отопления пока остаётся открытым. Нам приходится только надеяться, что когда-нибудь водородные котлы станут привычными для городских квартир и частных домов.

Свойства водорода как топлива

Как было сказано выше, топливом для подобных агрегатов служит водород, самый легкий в природе газ, не обладающий цветом и запахом. Среди его преимуществ можно назвать большое количество тепла, которое высвобождается при сгорании H₂ (121 МДж/кг, в то время как при горении пропана выделяется всего 40 МДж/кг).

В обычных условиях водород горит при температуре +2000° С, однако с помощью катализатора ее можно снизить до +300° С. Это позволяет изготовлять котлы из бюджетной стали, а не из дорогих редкоземельных металлов.

Водород нетоксичен, что обеспечивает безопасность его использованию в быту. При сжигании этого вещества получаются водяные пары, которые улучшают микроклимат в помещениях и не нуждаются в дымоходах.

При применении водорода следует строго соблюдать правила безопасности: при некорректном применении газа или контакте с открытым огнем может произойти разрушительный взрыв

К числу недостатков можно отнести повышенную взрывоопасность водорода, особенно, когда он смешивается с воздухом либо кислородом, что ведет к образованию гремучего газа.

Преимущества и недостатки водородных котлов

Сильными сторонами подобных устройств являются:

• Полная экологичность. Продукты разложения воды не наносят вреда атмосфере, они совершенно безопасны для здоровья людей и домашних животных.
• Высокий уровень КПД, который может достигать 96%.  Это значительно выше коэффициента полезного действия дизеля, природного газа или угля.
• Применение альтернативных источников энергии, дает возможность экономить залежи природных ресурсов, снижая их добычу.
• Невысокая цена получаемых калорий. Для подобных устройств достаточно воды и немного электричества.

В то же время у подобных устройств есть и слабые стороны. К числу минусов нужно отнести следующие нюансы:

• Для максимально высокой степени выработки H₂, необходимо каждый год заменять металлические пластины.
• Помимо замены электродов, для производства запланированного количества энергии необходимо регулярно добавлять катализатор. Частота этой процедуры зависит от мощности, а также от особенностей определенной модели.
• Оборудование имеет достаточно высокую стоимость: заводская установка обойдется не менее, чем в 35-40 тысяч рублей.
• При повышении нормированного давления в котле создается возможность взрыва.
• Водородные баллоны достаточно редко можно встретить в продаже.
• Поскольку подобные отопительные приборы не слишком распространены на российском рынке, не всегда можно быстро найти подходящую модель, а также отыскать компетентных специалистов для монтажа и ремонта оборудования.
• Для работы устройства необходимо постоянное подключение к электропитанию для осуществления реакции электролиза, а также к источнику воды, расход которой зависит от мощности прибора.

Необходимо упомянуть о том, что производители уделяют большое внимание новым технологиям, стремятся усовершенствовать водородные котлы, устраняя или минимизируя недостатки

Плюсы и минусы

Если изготовить водородный котел своими руками, то непременно стоит выделить его положительные стороны:

• Такой генератор способен похвастать удивительно высоким коэффициентом полезного действия – более 90 процентов. Ни один из традиционных видов отопления не в силах предоставить подобные результаты.
• Водородная горелка характеризуется абсолютной экологической безопасностью. При работе устройства выделяется только лишь пар — полностью безвредный как для окружающей среды, так и для организма жителей дома.
• Отопление дома водородом не предполагает наличие пламени. Производство тепла достигается путем химических реакций с задействованием катализаторов. Водород соединяется с кислородом, в результате чего генерируется тепловая энергия, попадающая в теплообменник. Данный принцип работы как нельзя лучше подходит для жилых сооружений.
• В перспективе, если тема использования водородных генераторов будет развиваться, мировую экономику ждет расцвет и небывалый подъем. Объясняется это тем, что затраты на получение такого вида топлива, как водород, не сопоставимы с затратами на добычу угля, газа и нефти.
• Горелки данного вида работают абсолютно бесшумно, что также нужно считаться весьма значимым обстоятельством.
• Установка генераторов на водороде своими руками не требует сооружения и последующего использования дымоходов, а это очень удобно.

Водородный отопительный котел — современная разработка отопительных систем

Подробно расписав преимущества, будет несправедливо утаить от читателя недостатки, которые тоже имеют место быть, если мы говорим об отоплении на водороде:

• При обычной комнатной температуре водород обладает газообразной консистенцией. Кроме этого он считается достаточно взрывоопасным веществом, поэтому его транспортировка несет в себе определенные трудности.
• Несмотря на то, что в западных странах использование водородных генераторов становится все более и более привычным, в нашей стране им слишком мало уделяется внимания, поэтому с покупкой и монтажом котлов могут возникнуть проблемы.
• Чтобы обучить специалистов, которые будут проверять и сертифицировать баллоны с водородом (а этот элемент по всем правилам должен находиться именно в такой «таре»), нужно время.

Как собрать генератор водорода собственноручно

Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками? Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

• ножовку по металлу;
• дрель с набором свёрл;
• набор гаечных ключей;
• плоская и шлицевая отвёртки;
• угловая шлифмашина («болгарка») с установленным кругом для резки металла;
• мультиметр и расходомер;
• линейка;
• маркер.

Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

Представленная ниже инструкция показывает процесс конструирования водородного генератора:

Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм. В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой. С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию. Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон. В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков. Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком. После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды

Укладка электродов должна начинаться с уплотнительного кольца Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание! Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов

Важно чтобы он был не толще 1 мм Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора

После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб

После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб

Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами. С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру. Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания. На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

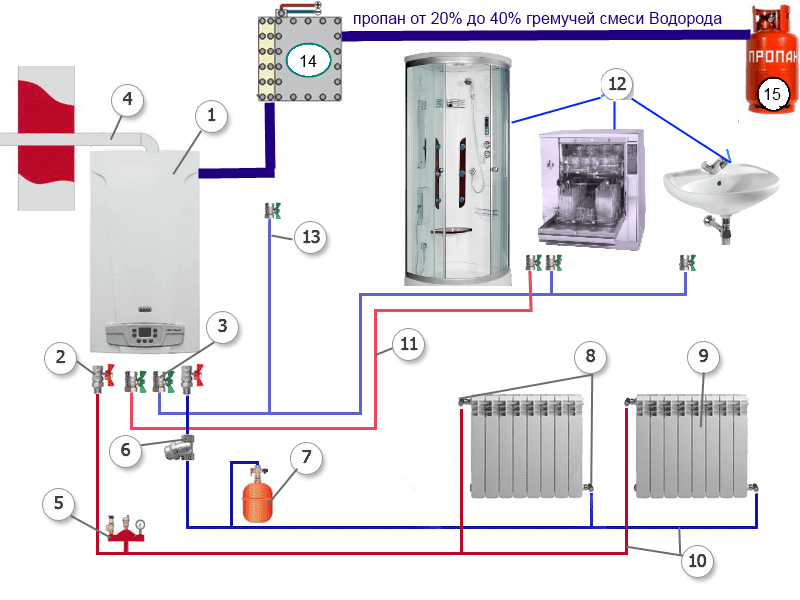

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

• Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
• Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
• Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна

Особенности отопления водородом

Данный вид обогрева был разработан итальянскими инженерами. Результатом их работы стал прибор, которые не только не выделял вредные вещества в атмосферу, но и практически не создавал шума. И для изготовления котла не требовалась жаропрочная стали или чугун, поскольку температура внутри агрегата была невысокой.

Как уже было сказано выше, в результате таких химических реакций вредные вещества в атмосферу не выделяются, а потому не требуется и сложная система их отвода. Да и получение сырья в настоящее время не представляет собой такой серьезной проблемы, как раньше. Что же касается расходов, то, помимо самого топлива, это обычно еще и электроэнергия для бесперебойной работы водородного котла.

Плюсы и минусы водородного отопления дома

Подобные системы отопления в последнее время становятся все более и более популярными, благодаря таким достоинствам, как:

• Отсутствие вредных выбросов в атмосферу.
• В низкотемпературных системах нет огня, так как тепло является результатом химической реакции. При соединении кислорода и водорода получается вода и тепло, которое и передается теплообменнику. В результате чего теплоноситель не нагревается выше сорока градусов по Цельсию, что является идеальной температурой для системы «теплый пол».
• Экономичность – больше сэкономить вам позволит только использование газовых котлов, но такой вид отопления далеко не всегда доступен в сельской местности даже сейчас.
• Кроме того, это позволяет в перспективе снизить расход таких не возобновляемых ресурсов, как газ или нефть.

Но минусы у водородного отопления тоже есть:

1. Лучше всего использовать только низкотемпературные варианты таких приборов, поскольку топливо является взрывоопасным веществом.
2. Непросто пока найти высококвалифицированного специалиста для грамотной установки и обслуживания таких устройств.

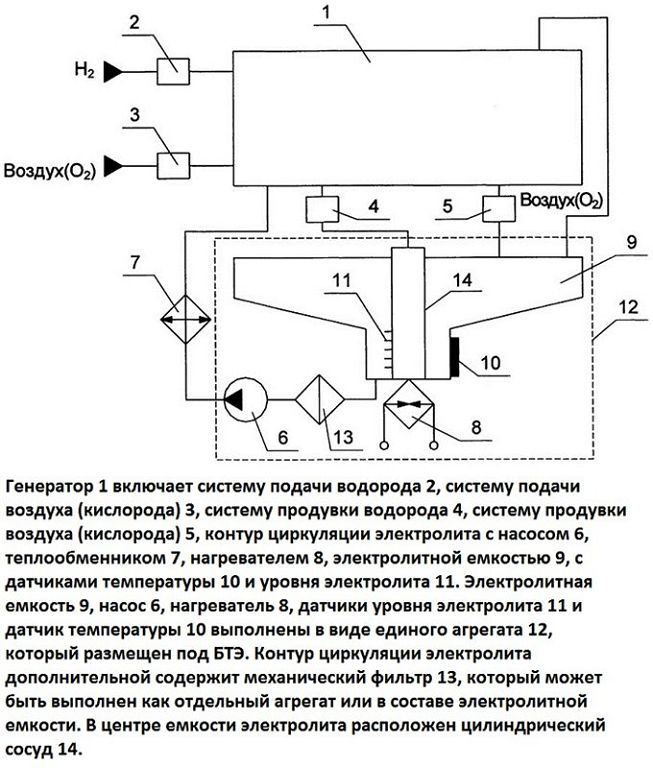

Устройство и принцип работы водородной установки для отопления дома

В результате реакции водорода и кислорода получается воды и выделяется значительное количество теплоты. Для такого процесса, характеризующегося высоким КПД (более 80 процентов), требуются большие емкости. Кроме того, нужно постоянно подключение к источнику воды, роль которого обычно играет водопроводная система дома; электричество для электрохимической реакции электролиза, наличия и постоянного обновления специальных катализаторов.

Данный процесс должен сопровождаться контролем со стороны человека и соблюдением все требований безопасности. Хотя таковых и гораздо меньше, чем в случае с газовым отоплением. Обычно требуется лишь периодический визуальный контроль процесса.

Если вы хотите создать подобную систему своими руками, то вам для этого, как минимум, понадобиться:

1. водородный генератор;
2. горелка;
3. котел.

Первое устройство необходимо для электролиза – разложения воды на компоненты, с использованием электричества и катализаторов. При помощи горелки создается открытое пламя. Котел же используется как теплообменное устройство. Все эти составляющие можно приобрести в магазинах, и собрать систему самостоятельно.

Генератор водорода также можно собрать самостоятельно. Для этого потребуется источник питания, обеспечивающий силу тока от 30А, бак для расположения всех конструкций, стальные трубки, тара для дистиллированной воды. Внутрь герметичной конструкции устанавливают платины из нержавеющей стали – причем чем их больше, тем больше водорода установка будет вырабатывать (но и электроэнергии на это будет расходоваться больше).

Поступающая в емкость вода под действием электрического тока расщепляется на водород и кислород, первый и направляется в котел с горелкой. Добавим, что если использовать ШИМ-генератор (вместо сети 220В), то эффективность прибора увеличивается.

Не забывайте о том, что в системе применяется только дистиллированная вода с примесью гидроксида натрия (раствор для приготовления которого берется 1 столовая ложка вещества на 10 литров жидкости). Если дистиллят достать проблематично, то можно использовать воду из-под крана. Главное убедится, что в такой жидкости не растворены тяжелые металлы.

Как видите, если грамотно подойти к проектированию и выбору материалов, то изготовить водородный котел самостоятельно – вполне возможно.

Постройка водородной горелки

Приступаем к созданию водной горелки. Традиционно, начинать будем с приготовления необходимых инструментов и материалов.

Что потребуется в работе

1. Лист «нержавейки».
2. Обратный клапан.
3. Два болта 6х150, гайки и шайбы к ним.
4. Фильтр проточной очистки (от стиральной машины).
5. Прозрачная трубка. Для этого идеально подходит водяной уровень – в магазинах стройматериалов он продается по 350 рублей за 10 м.
6. Пластиковый герметичный контейнер для пищи емкостью 1,5 л. Примерная стоимость – 150 рублей.
7. Штуцеры с «елочкой» ø8 мм (такие отлично подойдут для шланга).
8. Болгарка для распиливания металла.

А теперь разберемся, какую именно нержавеющую сталь нужно использовать. В идеале для этого следует взять сталь 03Х16Н1. Но купить целый лист «нержавейки» порой весьма накладно, ведь изделие толщиной 2 мм стоит более 5500 рублей, к тому же его нужно как-то привезти. Поэтому, если где-то завалялся небольшой кусок такой стали (хватит и 0,5х0,5 м), то можно обойтись и им.

Корпус никель-водородного аккумулятора

Мы будем использовать нержавеющую сталь, потому что обычная, как известно, в воде начинает ржаветь. Более того, в нашей конструкции мы намерены применять щелочь вместо воды, то есть среду более чем агрессивную, да и под действием электротока обычная сталь долго не прослужит.

Инструкция по изготовлению

Первый этап. Для начала берем лист стали и размещаем его на ровной поверхности. Из листа указанных выше размеров (0,5х0,5 м) должно получиться 16 прямоугольников для будущей горелки на водороде, вырезаем их болгаркой.

Второй этап. С обратной стороны пластин просверливаем отверстия для болта. Если бы мы планировали сделать «сухой» электролизер, то просверлили отверстия и снизу, но в данном случае этого делать не надо. Дело в том, что «сухая» конструкция порядком сложнее, да и полезная площадь пластин в ней использовалась бы не на 100%. Мы же сделаем «мокрый» электролизер – пластины полностью погрузятся в электролит, а в реакции будет участвовать вся их площадь.

Энергия воды

Третий этап. Принцип работы описываемой горелки основывается на следующем: электроток, проходя через погруженные в электролит пластины, приведет к тому, что вода (она должна входить в состав электролита) разложится на кислород (О) и водород (Н). Следовательно, мы должны располагать одновременно двумя пластинами – катодом и анодом.

С увеличением площади этих пластин увеличивается объем газа, поэтому в данном случае используем по восемь штук на катод и анод, соответственно.

Каждая молекула воды состоит из двух атомов водорода и одного атома

Четвертый этап. Далее нам предстоит установить пластины в пластиковый контейнер так, чтобы они чередовались: плюс, минус, плюс, минус и т. д. Для изоляции пластин используем куски прозрачной трубки (мы купили ее целых 10 м, поэтому запас есть).

Нарезаем из трубки небольшие кольца, разрезаем их и получаем полоски толщиной примерно 1 мм. Это идеальное расстояние, чтобы водород в конструкции эффективно генерировался.

Пятый этап. Пластины крепим друг к другу с помощью шайб. Делаем это следующим образом: надеваем шайбу на болт, затем пластину, после нее три шайбы, еще одну пластину, опять три шайбы и т. д. Восемь штук вешаем на катод, восемь – на анод.

Далее затягиваем гайки и изолируем пластины посредством нарезанных ранее полосок.

Шестой этап. Смотрим, куда именно в контейнере упираются болты, просверливаем в том месте отверстия. Если вдруг болты не помещаются в контейнер, то мы спиливаем их до требуемой длины. Затем вставляем болты в отверстия, надеваем на них шайбы и зажимаем гайками – для лучшей герметичности.

Далее проделываем дыру в крышке для штуцера, вкручиваем сам штуцер (желательно намазав место соединения силиконовым герметиком). Дуем в штуцер, чтобы проверить герметичность крышки. Если воздух все же выходит из-под нее, то промазываем и это соединение герметиком.

Седьмой этап. По окончании сборки тестируем готовый генератор. Для этого подключаем к нему любой источник, заполняем контейнер водой и закрываем крышку. Далее на штуцер надеваем шланг, который опускаем в емкость с водой (чтобы увидеть пузырьки воздуха). Если источник недостаточно мощный, то их в емкости не будет, но вот в электролизере они появятся обязательно.

Далее нам нужно повысить интенсивность выхода газа посредством увеличения напряжения в электролите. Здесь стоит отметить, что вода в чистом виде не является проводником – ток проходит через нее благодаря имеющимся в ней примесям и соли. Мы же разбавим в воде немного щелочи (к примеру, гидроксид натрия отлично подходит – в магазинах он продается в виде чистящего средства «Крот»).

Водородный котел отопления своими руками

На сегодняшний день массовое производство водородных отопительных котлов отсутствует и приобрести данный прибор непросто. Если вы желаете приобрести такое устройство, то, скорее всего, придется оформить индивидуальный заказ или договариваться о поставке оборудования из Италии, где был разработан такой котел. Однако такой способ многим пользователям не подходит ввиду своей высокой стоимости. Чтобы решить этот вопрос, можно рассмотреть способ сооружения котла своими руками.

Изготовление генератора

Для того, чтобы создать котел на водороде, для начала необходимо соорудить генератор водорода:

1. На первом этапе необходимо вырезать 16 прямоугольников размером 50х50 см из листа из нержавейки.
2. Один из углов вырезанных частей нужно срезать.
3. При помощи дрели в противоположном по диагонали углу делается отверстие.
4. Сборка конструкции осуществляется из пластин и двух болтов. На один болт надо затянуть две шайбы и разместить их с обеих сторон пластины. Вторую пластину развернуть таким образом, чтобы обрезанный конец был у болта, затем зафиксировать ее на втором болте так, чтобы она оказалась над первой пластинкой. Далее, между двух пластин нужно оставить полоску прозрачного пластика длиной в 1 мм. Остальные прямоугольники фиксируются аналогичным способом.
5. В пластиковом контейнере нужно сделать прорези для болтов.
6. Собранную из пластин конструкцию необходимо вставить в контейнер.
7. В крышке делается два отверстия: в одном закрепляется трубка для подачи водорода, а другое создано для того, чтобы заливать воду с растворенными солями.
8. Проверить работу устройства.

В качестве энергоносителя водород считается самым чистым и безопасным элементом, а отопление, базирующееся на нём, является результативным и полноценным.

Изготовление котла

Создание водородного котла осуществляется следующим образом:

• надо взять профильную трубу 20х20 мм и отрезать от нее 8 равных частей длиной 30 см;
• далее взять профильную трубу 40х40 мм и отрезать 3 куска, длина одного должна составлять 20 см, а двух других — 8 см;
• в длинной трубе надо сделать две прорези на середине противоположных сторон, размером 40х40 м. К этим отверстиям приварить 2 отрезка по 8 см;
• в результате образуется крестовина, на три конца которой привариваются заглушки, а на четвертом конце фиксируется заглушка с патрубком для присоединения трубы подачи водородной смеси;
• на каждом конце конструкции надо сделать по одному отверстию, диаметром 1-1,5 см, предварительно сделав отступ от центра крестовины 7-8 см, отверстий всего должно получиться 4;
• к ним привариваются патрубки и фиксируются форсунки, которыми часто обладают котлы на пропане;
• следующим процессом будет — приваривание к крестовине 8 кусков профильной трубы с размерами 20х20 см;

Котёл на водороде своими руками

затем нужно вырезать из листового металла 3 квадрата. В двух из них сделать по 4 отверстия, диаметр в одном должен быть равен 2-3 см, в другом — 1 см; трубу с диаметром 2-3 см разрезать на отрезки длиной 50-60 см. Затем приложить их к квадрату с меньшими отверстиями и приварить к нему. в трубе с диаметром 20 см сделать два отверстия: одно внизу, другое вверху; далее трубу нужно приварить к квадрату с меньшими прорезями; полученную конструкцию необходимо перевернуть вверх дном и поставить второй квадрат. Трубки должны войти в отверстие, и при этом квадрат должен прилегать к большей по диаметру трубе, квадрат и трубки варить; процесс сварки квадрата и самой конструкции производится горелкой: к двум отверстиям на корпусе надо приварить патрубки подачи возврата теплоносителя; затем котел проверяется на герметичность; и, на последнем этапе, надо изготовить защитный корпус, в который будет спрятан котел.

Таким образом, выполнив все вышеизложенные указания, вы станете обладателем водородного котла.

https://youtube.com/watch?v=3fvQSziXSTw

В настоящее время котлы на водородном топливе не имеют широкого распространения, несмотря на большое количество преимуществ и удобства в использовании. Однако они стремительно проникают на рынок отопительного оборудования и перспективы их использования безграничны.
