Котел в печь для отопления: варианты своими руками, необходимость применения

Как установить теплообменник своими руками: инструкция

Установка теплообменника на дымоход происходит на базе уже готовой емкости, (например, модель “Ермак”), которую можно приобрести в магазине, либо изготовить самостоятельно из листовой нержавеющей стали или медной трубки.

Как выбрать металл для изготовления устройства

Для изготовления теплообменников используют следующие виды металла:

нержавеющая сталь;
оцинкованная жесть;
медь.

Выбор зависит от конструкции печи, ее мощности и температурного режима.

Если рабочая температура печного оборудования не превышает 200 градусов, то для установки теплообменника подойдет любой металл.

Если печь нагревается выше 200 градусов, то использовать тонкостенные баки из оцинковки не рекомендуется, поскольку высокая температура может деформировать емкость.

Для теплообменника в виде змеевика (трубки, которая устанавливается спирально вокруг дымохода) используется медь как оптимальный металл по части пластичности, теплопроводности, прочности и устойчивости к коррозии.

При желании можно изготовить змеевик самостоятельно, согнув трубу спиралью таким образом, чтобы ее внутренний диаметр был на 1-2 мм больше трубы дымохода.

Установка теплообменника самоварного типа

Установка теплообменника — дело не совсем простое, и требует опыта в сварочных работах и знания принципов работы отопительных систем.

Монтаж выполняется на основе готового металлического бака:

Емкость теплообменника устанавливается непосредственно на трубу дымохода, которая должна быть прочно закреплена на каменке.
Выше по ходу трубы после теплообменника устанавливается шиберная заслонка дымохода.
После выбора места для установки накопительного бака (это может быть парная, душевая, предбанник) на стену крепится опорная реечная конструкция.
Бак фиксируется на опоре с помощью саморезов строго вертикально. Если бак имеет большой объем (от 120 литров), можно использовать кронштейны, которые устанавливаются на стену.
К входному патрубку бака подключается обратный клапан (в случае открытого типа контура).
К выходному патрубку емкости подключается кран для слива воды (он должен быть предусмотрен, если печное отопление используется сезонно).
К теплообменнику через штуцеры подключаются отводящий и подводящий патрубки, идущие к накопительному баку.
После подключения всех подводящих и отводящих труб теплообменник приваривается к трубе дымохода с обеих сторон.
Патрубки, ведущие к накопительному баку, присоединяются при помощи металлических фитингов.
После завершения сварочных работ, подключения подводящих и отводящих патрубков проводится проверка системы путем пробного запуска воды. Если сварные швы выполнены качественно, то в местах стыков течи возникнуть не должно.

Котельное оборудование для отопительной печи: важность выбора

Когда дело касается отопительной печи, котельное оборудование играет ключевую роль в его работе. Чтобы печь могла нагревать весь дом, она нуждается в специальном теплообменнике.

В нашем магазине вы найдете все необходимое котельное оборудование для вашей отопительной печи. Мы предлагаем только качественные товары от проверенных производителей. У нас вы можете найти:

Теплообменники для отопительной печи;
Котлы;
Насосы;
Радиаторы;
Трубы и фитинги;
И многое другое.

Выбрав котельное оборудование у нас, вы можете быть уверены, что ваша печь будет работать на максимуме своих возможностей. Наши консультанты всегда готовы помочь вам с выбором и ответить на любые вопросы.

Не оставляйте свое отопление на авось, приобретайте качественное котельное оборудование в нашем магазине.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

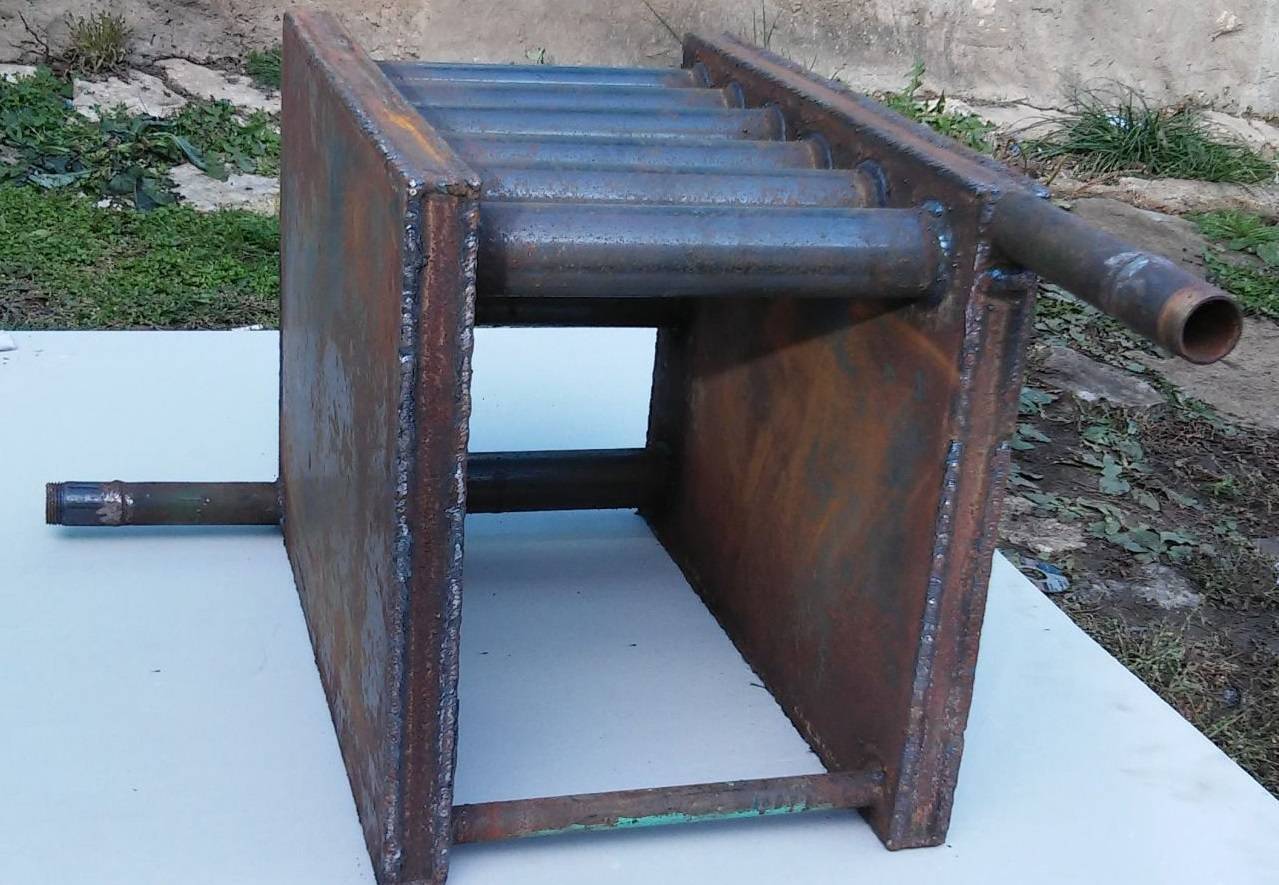

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Следует отметить, что отечественные модели печей с контурами водяного отопления выгодно отличаются в цене от зарубежных аналогов и не уступают им в качестве. Причем стоимость может отличаться значительно.

Тепловая мощность заводских изделий указана в паспортах оборудования

Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи

Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления.. Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи

Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

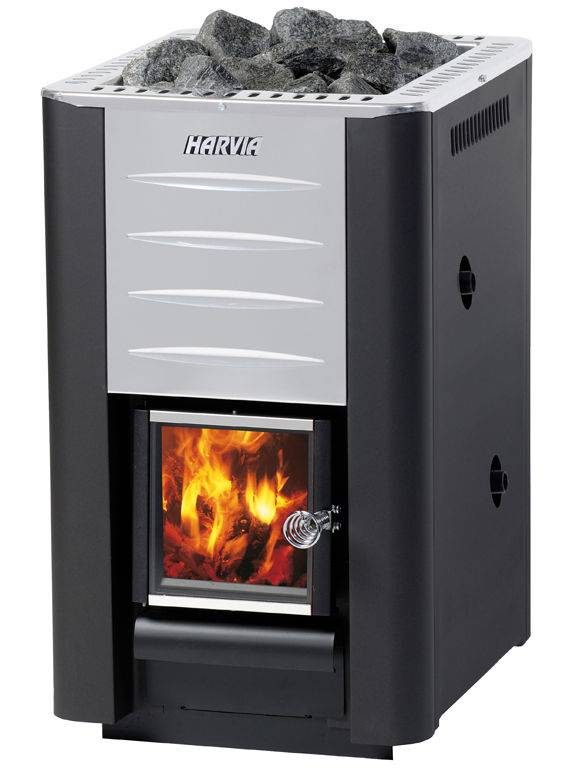

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Котел в грубу своими руками. Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

Внутри очага;
В дымоходе;
В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

Месторасположения змеевика в печи;
Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
Примерную температуру в очаге и месте расположения теплообменника;
Среднюю температуру воды во всем контуре;
Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Какую печку выбрать

Каждый тип печей-котлов уместен при решении определённых задач.

При отоплении подсобных помещений или теплиц городить многотонную махину из кирпича нет необходимости. Большинство потребителей в этом случае выбирает простейший котёл.

Фото 1. Процесс постройки отопительной печи с котлом. В топливник монтируется теплообменник, изготовленный из труб.

Если в доме уже есть исправная кирпичная печь-голландка, в её топливник можно вставить теплообменник, сваренный из труб или листов металла. Для этого придётся достать дверцу, расширить зев топливной камеры, вставить теплообменник и собрать все на место.

При возведении новой печи оптимальной считается схема котла Кузнецова. Высокий КПД отопления достигается за счёт установки теплообменника в горячем колпаке, где температура выше. Дрова в топливнике печи сгорают в оптимальном режиме, и горячие газы нагревают колпак печки с теплообменником. Температура повышается постепенно и держится без дополнительных протопок длительное время.

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками. Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

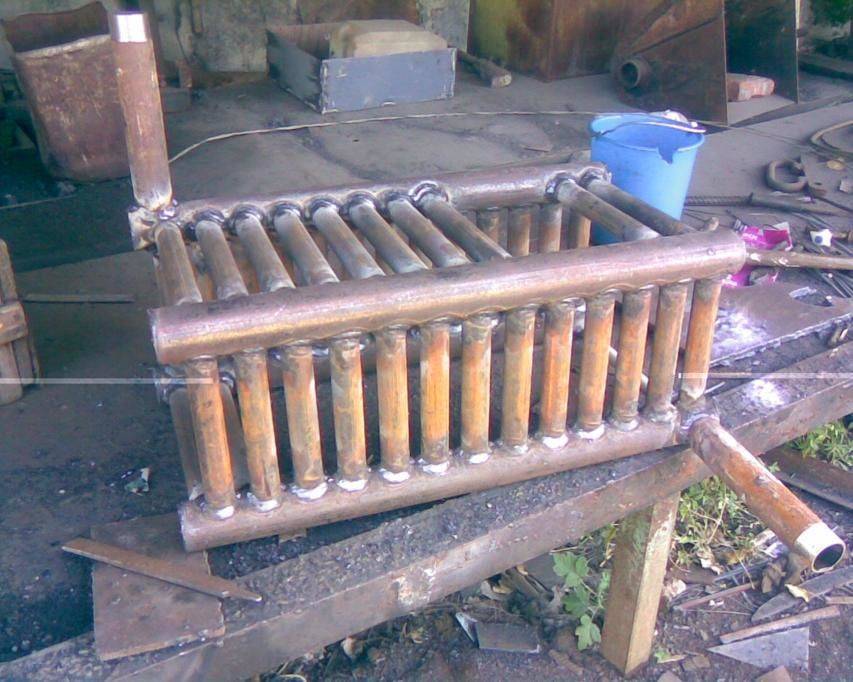

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Достоинства печного отопления

Печь – элемент дизайна дома. Внешний вид конструкции зависит только от фантазии и возможностей хозяев дома. Конечно, есть ряд требований безопасности, но они не мешают разместить печку в любой комнате, придать конструкции желаемую форму, цвет, стиль. Например, сделайте похожей на камин и наблюдайте за уютным потрескиванием огня зимними вечерами.

Печь не требует ежегодного сервисного обслуживания, влетающего в копеечку. Конструкцию чистят, проверяют тягу, но гораздо реже, причем сделать это легко самостоятельно. Единственное, на что иногда приходится тратиться – косметический ремонт, поддерживающий привлекательный внешний вид.

Водяной контур обходится дешево, нет необходимости приобретать дорогое дополнительное оборудование, искать комплектующие.

Примечательно, что водяной контур не обязательно проектировать заранее. Его легко встроить в уже готовую печь, например, если вы занимаетесь реставрацией старого дома.

Плюс печки по сравнению с твердотопливными котлами – нагрев дымоотводов. Даже после окончания топки тепло продолжает передаваться по дому, пока она не остынет, а этот процесс занимает до нескольких часов.

Котел для бани с резервуаром

Также представляет собой довольно простой, вместе с тем надежный вариант нагрева воды. Конструктивно выполнен из двух частей:

Нижняя предназначена для сгорания дров, другого твердого топлива (но не каменного угля);
Верхняя часть – резервуар. который прогревает содержимое за счет тепла дымоходной трубы, проходящей внутри емкости.

Подключается к системе холодного водоснабжения или оборудуется отдельной емкостью, установленной на крыше бани. Под действием физических сил горячая жидкость вытесняется тяжелой холодной в процессе мытья. Водонагревательный резервуар всегда должен быть заполнен во время использования.

Дровяной котел для бани с емкостью оснащен душевой лейкой, краном особого устройства, которые производитель запрещает менять на обыкновенные смесители.

Достоинства дровяного бойлера: компактность, эффективность, удобство эксплуатации, требуется небольшое количество твердого топлива.

Плоские теплообменники

Довольно распространенный вид, часто используются во время строительства печей различного назначения, и не только для бани.

Плоский теплообменник

Преимущества

Самые простые в изготовлении, поверхности легко очищаются от налипшей сажи, допускается установка как в вертикальном, так и в горизонтальном положении, имеют довольно высокий КПД.

Теплообменник плоский, установлен вертикально

Плоские котлы, в отличие от трубчатых, могут иметь большой объем, что в некоторых случаях позволяет делать забор горячей воды для мытья из системы отопления.

Встраиваемый теплообменник

Устанавливается расширительный бачок с увеличенными линейными размерами, в который постоянно добавляется вода после понижения уровня ниже критического.

Открытый расширительный бак для отопления

Вариант довольно удобный, решает сразу несколько задач. Но есть одно обязательное условие – в бане в зимний период времени температура в бане не должна понижаться до минусовых значений. Если условие не соблюдается, то воду следует заменить морозостойким теплоносителем.

Теплоноситель для систем отопления

Недостатки

На них следует остановиться подробнее, многие строители не уделяют им должного внимания. Главный недостаток – резко снижается теплоотдача стенок печки. Дело в том, что плоские теплообменники изготавливаются в виде буквы П, устанавливаются по периметру топки, кроме дверки. Это значит, что внешние стенки печки имеют низкую температуру, нагрев не превышает +40÷50°. Такие параметры значительно увеличивают время прогрева парной, подготовка по приему водных процедур занимает много времени. Есть еще более странные предложения – для увеличения срока эксплуатации котла делать между ним и топкой футеровку.

Футеровка теплообменника

Не спорим, дополнительный ряд кирпичей защитит теплообменник от негативного воздействия прямого пламени. Только какой ценой? Время начала эффективной работы отопительной системы намного увеличится, а обогрев печкой парной в разы уменьшится. Для того чтобы париться в парной и обогреть комнату отдыха и душевую придется много часов топить печь. На разговоры о том, что котел долго держит тепло, не обращайте внимания, никой выгоды от этого нет. Никто не может отменить законы физики. Раз печь с котлом долго держит тепло, значит, она столь же долго нагревается. Время уходит на прогрев большой массы кирпичей. Кроме того, внешние стенки банной печки остаются холодными. Такой вариант еще можно себе представить во время устройства печи для обогрева жилых помещений, но для бань категорически не рекомендуем его использовать.

Кирпичная печь в бане, сделанная своими руками

В жилых домах печка топится постоянно и увеличение времени нагрева помещений на несколько часов никакой роли не играет. Как, кстати, и время остывания воды в котле.

Возможные сложности и их решение

Каждый кирпич в печке должен контролироваться уровнем. При кладке печи сначала выкладываются угловые кирпичи, за ними периметр, а потом каналы и все внутренне содержание.

Навешивать дверки на завесы следует после высыхания раствора, иначе она вполне сможет «выдрать» коробку из зева топки. Дверца перевязывается с кирпичами закладными пластинами.

При кладке шамотный кирпич не стоит перевязывать с глиняным. Они имеют разные коэффициенты теплового расширения и шов «разорвёт» со временем.

Важно! Внутри печи использовать металлические уголки или крепежи недопустимо. Все должно быть кирпичным!. При кладке следите за перевязкой швов кирпичей

При кладке следите за перевязкой швов кирпичей.

Если печь затопить до просыхания, она растрескается.

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

Можно укладывать трубы с изгибами.
Проще обогреть большие здания (даже в несколько этажей).
Подойдут трубы малого диаметра.

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

Газовый баллон, труба большого диаметра (300 мм) для корпуса.
Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

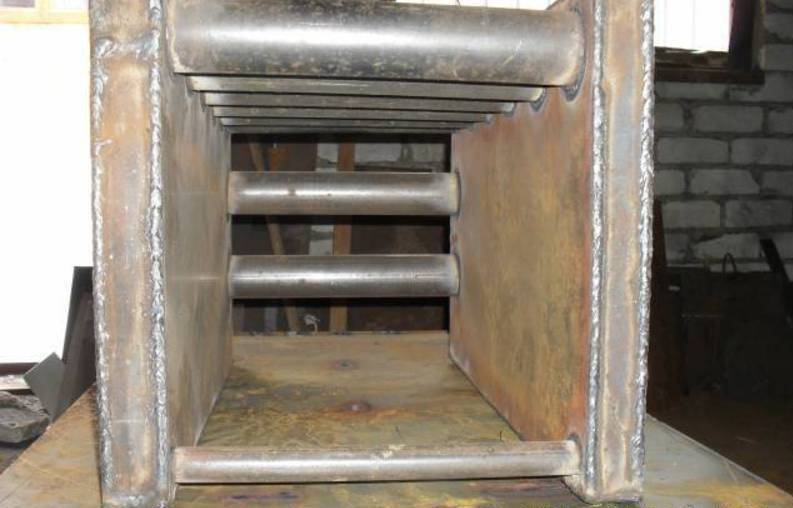

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Альтернативный вариант:

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

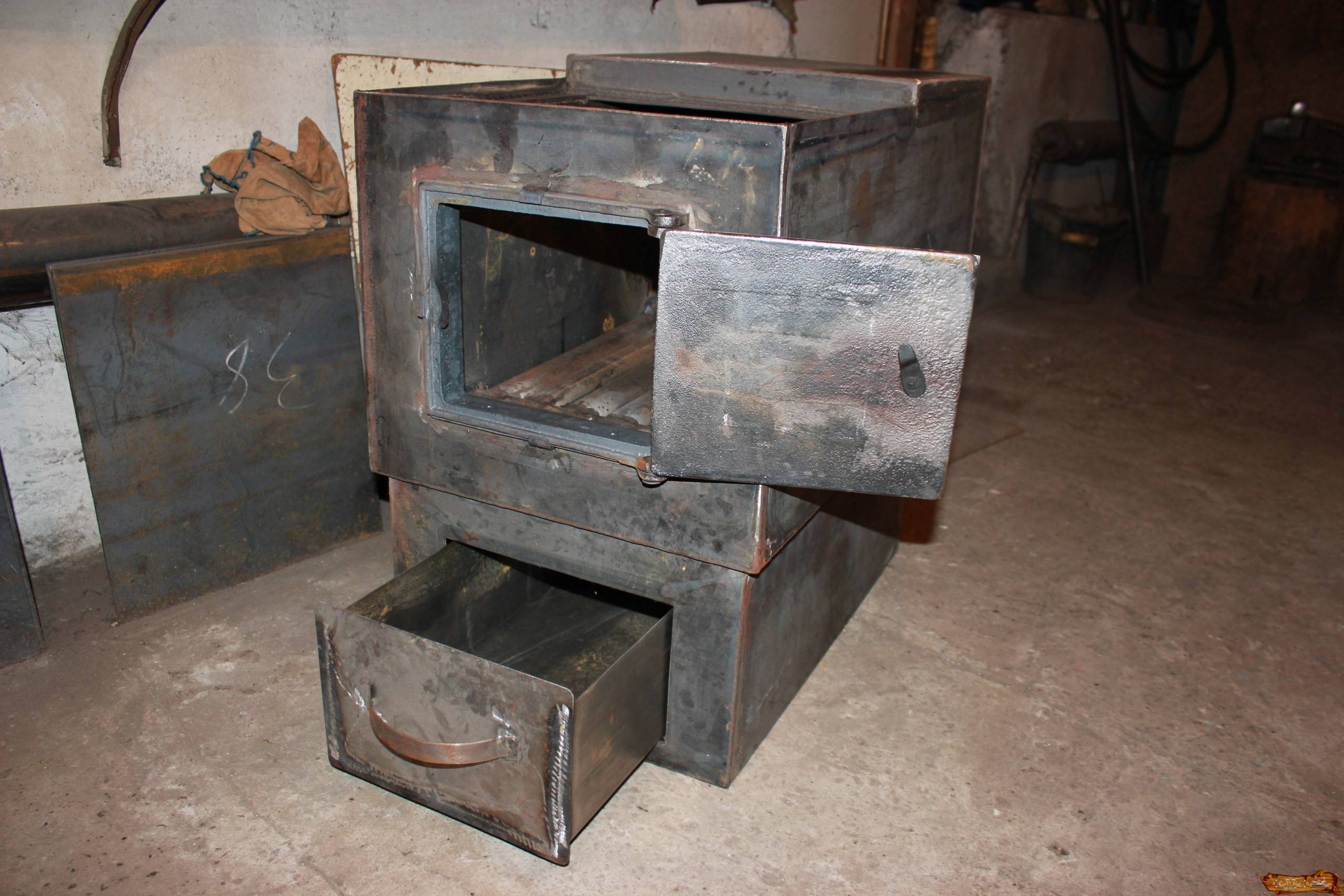

Сооружение теплообменника для печного отопления
