Разновидности банных котлов и способы создания своими руками

Газовые

Схема устройства газового котла для бани.

На сегодняшний день газовый котел для бани считаются идеальным вариантом. Если к участку уже подведен газ, то такой котел будет самым экономичным для парной. К тому же во время топки он не выделяет ни гари, ни запаха. Даже, если чувствуется легкий запах газа – это уже повод немедленно обратиться к мастеру, ведь с котлом что-то не так. Также нет необходимости с газовым котлом запасаться на весь год топливом.

Из всех современных видов газовый котел для бани – самый компактный. Их вес редко достигает 50 кг, а мощность у них всего до 40 кВт – этого даже достаточно, чтобы отопить площадь в триста квадратных метра, а не только маленькую частную баню.

Современные газовые котлы делятся на три группы (в зависимости от типа теплообменника):

• одноконтурные, только для отопления бани;
• двухконтурные, которые служат и для отопления, и для нагрева воды;
• трехконтурные, с помощью которых также подогреваются мини-бассейны в бане и даже пол.

Но из-за того, что газ – вещество крайне взрывоопасное, собственноручно газовые котлы для бани лучше не мастерить.

Газовые котлы

Экономичность и удобство использования – главные преимущества газовых котлов. Не надо покупать, таскать, пилить, колоть и хранить дрова. Природный газ – относительно дешёвое топливо. При этом никаких проблем с чисткой дымоходов, отсутствует копоть и сажа, не надышишься гарью.

Экономичность и удобство использования – главные преимущества газовых котлов.

Использование ограничивается недоступностью газовых сетей. Проводить газ – занятие не из дешёвых, особенно для бани. Возможно применение баллонного газа для небольших бань и редкого использования. По стоимости баллонный газ дороже магистрального.По возможности используют отопительную систему существующего дома. Централизованное отопление – простой способ обогреть баню и подвести горячую воду, но не всегда он возможен.В проекте бани предусматривают отдельное помещение под котельную. Для отопления помещений и подогрева воды используют двухконтурные газовые котлы с принудительным оборотом теплоносителя циркуляционным насосом. Заданная температура регулируется термостатом.Предпочтительнее устанавливать простые энергонезависимые котлы с ручным пьезорозжигом и естественной тягой. Дорогие «навороченные» – это не для бани.Газовые котлы для парной конструируют по принципу твёрдотопливных с установкой в топочном пространстве газовых горелок. За счет отсутствия колосника и зольного ящика уменьшается топочное пространство. Стенки топки не испытывают местного перегрева. Объем поддона для камней увеличивается.Сложные узлы газового котла – автоматика и подключение горелки, выносятся в предбанник и закрываются декоративными дверцами.

Чертежи самодельного котла

Применяемое расположение теплообменников для подогрева воды:

• внутренний;
• на дымоходе.

Теплообменник на дымоходе увеличивает КПД. Внутренний теплообменник более мощный.Разработаны и продаются котлы напольного типа для установки непосредственно в парной.Недостаток установки газового оборудования – необходимость согласования в соответствующих контролирующих органах.

Изготовление дровяного котла из трубы

2Работу выполняйте в следующей последовательности:

1. Внизу большего отрезка (0,9 м), на расстоянии 50 мм от края, вырежьте болгаркой прямоугольное отверстие размером 200×70 мм для доступа в зольник. Отрезанный кусок не выбрасывайте, из него сделайте дверцу. Для этого закрепите к нему петли и задвижку. Готовую деталь приварите к трубе в нужном месте. Закруглите края реза.
2. Решетку колосников изготовьте из прутьев 20-25 мм. Приварите прутья внутри трубы выше отверстия зольника на 5 см.
3. Колосник можно сделать также из металлического круга толщиной от 25 мм. Диаметр круга должен соответствовать диаметру трубы. В заготовке прорежьте продольные прорези для поступления воздуха снизу в камеру сгорания. Через отверстия зола будет сыпаться вниз из топочной.
4. На расстоянии 10 см выше колосника вырежьте в стенке проем топки. Минимальные размеры отверстия — 25-40 см, размеры позволяют без труда забросить в топку охапку дров. Из отрезанного куска сделайте дверцы топочной и закрепите к трубе.
5. Основание печи изготовьте из листового металла толщиной не менее 10 см (чем толще, тем лучше). Вырежьте из листа блин диаметром, равным диаметру трубы. Приварите к блину 4 прутка (перпендикулярно к поверхности) диаметром 14 мм и длиной 30 мм, которые будут служить ножками. Приварите блин с ножками к нижней части трубы.
6. Определите высоту каменки. Для этого измерьте высоту трубы и отнимите высоту зольника. Полученный результат разделите на 3. Одна часть будет высотой топки, вторая — высотой каменки.
7. Дно каменки сделайте из отрезков швеллера. Приварите их горизонтально на заданной высоте от решетки топочной внутри трубы. Между швеллерами оставьте щели, размеры которых не позволяют камням проваливаться.
8. Каменка может быть открытой или закрытой. При открытой каменке полость разделяют пополам вертикальным металлическим листом. В одной полости можно насыпать камни, в другой — установить бак для воды.
9. Если каменку планируется изготовить закрытой, в стенке трубы, в зоне каменки, вырежьте отверстие для вывода пара и закладки камней.
10. При закрытой каменке дымовая труба пропускается сквозь бак, она может доставать горизонтальной перегородки стопочной. Дым, проходящий сквозь трубу, быстрее нагреет воду. Жар от каменки нагревает трубу и также сокращает время нагревания воды.
11. Для изготовления бака для воды понадобится труба меньшего размера (длиной 0,6 м). Изготовьте из металлического листа 0,6-0,8 см дно и приварите с одной стороны трубы. Вырежьте в заглушке отверстие диаметром, равным диаметру дымовой трубы.
12. Верхнюю часть крышки сделайте из двух частей — стационарной и открывающейся. На стационарной крышке вырежьте отверстие под дымовую трубу. Следите, чтобы оси отверстий в верхней и нижней крышках располагались в одной вертикальной плоскости.
13. Длина трубы должна быть больше высоты бака. Установите трубу в бак для воды и приварите к днищу.
14. Проконтролируйте качество сварных швов в нижней части бака. При отсутствии герметичности топочная будет заливаться водой.
15. Приварите верхнюю глухую часть крышки к котлу. Вторую половину закрепите на петлях.
16. Установите бак на котел и приварите обе части между собой.
17. В нижней части котла выполните отверстие и приварите кран, через который будет набираться вода.
18. Для придания товарного вида печь можно покрасить термостойкой краской. Необходимо помнить, что стенки печи нагреваются до +600°С, и покраску часто придется обновлять, а стоимость ее очень высока.

Виды устройств

Ассортимент газовых печей, предлагаемых для установки в банях и саунах, довольно широк. Все агрегаты различаются между собой материалом изготовления, способами нагревания воды и типами горелок.

Обычно в банях устанавливают или внушительные по размеру печи, изготавливаемые из кирпича или камня, или более компактные устройства, корпус которых состоит полностью из металла. Первые виды печей сохраняют тепло надолго, однако для их нагрева требуется некоторое время. Изготовленные из металла агрегаты хоть и остывают быстро, но не столь долго нагреваются. Кроме компактности, эти печи отличаются еще и простотой монтажа и эксплуатации.

Если при облицовке такого агрегата использовать кирпич или тот же камень, сразу и не отличишь его от конструкций, изначально выполненных из этих материалов.

Как облицевать металлическую печь кирпичом, мы рассматривали ранее.

Для нагревания воды в агрегатах, работающих на газе, используются отдельно установленные и встроенные баки. Выносные емкости подсоединяются к отопительному устройству посредством труб и располагаются, как правило, вблизи печи или через стенку в соседнем помещении. Вода, нагреваясь в топке, сливается в такой бак. Банная печь, функционирующая на газе, должна быть оборудована теплообменником.

Вариант емкости, встроенной в печной агрегат, удобен в первую очередь тем, что не загромождает пространство бани. Вода в нем нагревается за счет горения топлива и поддерживается в теплом состоянии высокой температурой, исходящей от раскаленной печи. При этом емкость для нагрева жидкости должна окружать дымовой канал устройства.

Важным элементом конструкции печей для бань являются газовые горелки, которые выпускаются в двух разновидностях: атмосферные и наддувные.

Первый тип приспособления считается наиболее простым, не отягощенным серьезными тонкостями автоматики. Воздух поступает к ним через дверцу зольника или по специальным воздуховодам. Насколько качественно осуществляется подача кислорода, настолько эффективно работает печь, оснащенная атмосферной горелкой. Для полного сжигания топлива важна интенсивность поступления кислорода в топку

При малом притоке воздушных масс газ сжигается частично, что приводит к снижению коэффициента полезного действия – важного показателя работы печи

Сложность конструкции и зависимость от энергетического источника отличают горелки наддувного типа. Для того чтобы воздух поступал в камеру сгорания в достаточном количестве, потребуется установка специального вентилятора. Такой прибор может нормально функционировать только при полной герметичности печи и дымового канала. Поэтому наддувные горелки совершенно не подходят для кирпичных агрегатов, ведь к свойствам материала, из которого выполнена кладка устройства, относится хорошая воздухопроницаемость.

Конструкция таких горелок отличается большей эффективностью, чем их аналоги атмосферного типа. Встроенные приборы с турбонаддувом позволяют использовать подобные приспособления в комбинированном режиме, что вовсе не приемлемо для атмосферных горелок.

Вопросы и ответы

Рассмотрим самые частые вопросы о теплообменниках для банной печи.

Что лучше, купить готовую модель или изготовить самодельный теплообменник?

Как правило, встроенные теплообменники самодельные, а «самовары» — заводские. Они стоят сравнительно недорого (в пределах 10 000 ₽), что позволяет сэкономить время и усилия.

Как соотносится объем внешнего накопителя и теплообменника?

Оптимальный вариант — отношение объема теплообменника к емкости накопителя как 1 : 10. Можно несколько увеличить размер накопителя. Однако, слишком большой резервуар использовать не стоит — его придется слишком долго нагревать.

Что дает использование комбинированного теплообменника?

Такое устройство обладает несколькими емкостями для нагрева. Соответственно, появляется возможность установить большой накопитель. В результате количество горячей воды увеличивается. Это полезно, если количество пользователей велико, или в семье есть маленькие дети.

Можно ли использовать для соединения внутренней и внешней емкостей гибкие шланги?

Применение гибкой подводки здесь не является правильным решением. Их сечение слишком мало, циркуляция воды будет слишком слабой. Нужны трубки не менее ¾ дюйма.

Можно ли одновременно установить два теплообменника и подключить их к разным накопителям?

Да, можно. Это будет вариант комбинированного теплообменника, которые используются довольно часто. Так делают, если нужны большие объемы горячей воды.

Бритиш баня

Баня Три богатыря

Рубленая баня

Баня в стиле «леший»

Отличия между печами и котлами

Первое, что нужно сделать перед обустройством котла в бане – хорошо разобраться в классификации подобных систем, их особенностях и функциях. Не будет лишним посмотреть фото различных конструкций и их схемы, чтобы понимать, чем отличается электрокотел для бани от, например, газового котла.

Важно при изучении обязательно отметить главное различие между металлическим котлом и традиционной кирпичной печью. Часто неопытные люди распространяют ошибочное утверждение о том, что эти конструкции совершенно идентичны

А ведь разница очевидна, и заключается она, во-первых, в используемом для постройки материале, а во-вторых, в схеме изготовления и принципе работы сравниваемых систем.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

• Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
• Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
• Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

https://youtube.com/watch?v=z22zuI04mqo

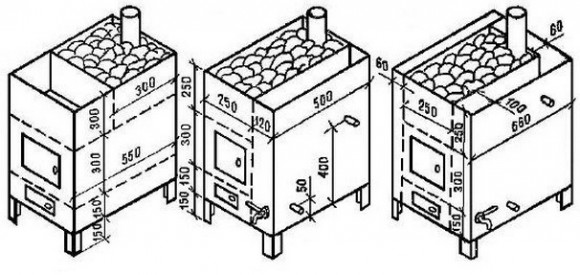

Схемы и чертежи

Непосредственно перед началом работ по монтажу печи нужно создать чертеж, отражая на нём все необходимые параметры и конфигурации.

Если нет достаточного опыта, лучше позаимствовать готовые схемы. Это поможет избежать ошибок в монтаже печи и ее дальнейшей эксплуатации. Ошибки, которые можно допустить при возведении печи без чертежей, могут привести к печальным последствиям.

В состав печного сооружения входят несколько компонентов, которые скрепляются друг с другом при помощи сварки.

Основными элементами являются:

• Корпус. В нем должны быть поддувало с дверцей, каменка, топка.
• Бак для горячей воды. Бывает отдельно или совместно с корпусом.
• Дымоотвод.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Котлы на жидком топливе

Устройства, работающие на дизельном топливе, в простоте эксплуатации практически не уступают газовым. На это в немалой степени влияет тот факт, что для хранения топлива вполне достаточно обычной емкости, вроде канистры или небольшой бочки. Большой объем не требуется – дизельное топливо со временем начинает терять свои качества.

Котел, в котором используется жидкое топливо, должен обязательно устанавливаться за пределом всех помещений, посещаемых людьми в рамках банных процедур. Обуславливается это токсичными и очень неприятными парами, которыми пропитывается любое помещение.

Котлы длительного горения

Большинство любителей банных процедур задерживаются в бане не по часу, а намного дольше. При этом зачастую приходится периодически подбрасывать дрова в систему нагрева. Чтобы избавить себя от этой необходимости, можно сделать котёл длительного горения. Его плюс и в том, что для него подойдут не только дрова, но и уголь, пеллеты, брикеты торфа.

Принцип работы такого котла несложен – через отверстие для загрузки топлива закладывается нужное количество дров (или угля и так далее) и поджигаются сверху. В верхушку топлива упирается конический ограничитель, который со временем опускается ниже и сигнализирует о необходимости подбросить дрова.

Изготовление такого вида котлов несколько сложнее, но и его вполне реально выполнить собственноручно. Для этого потребуется толстостенная труба, инструменты, отрезок трубы с приваренной к нему крыльчаткой с 6 лопастями. Собирается такой котёл по тем же принципам, что и обычный. С той лишь разницей, что внутрь помещается ограничитель, не дающий поступать лишнему кислороду. Ещё одна особенность агрегата длительного горения в том, что снизу стоит сделать дверцу для периодического удаления остатков продуктов горения. Нагревается вода за счёт трубы дымохода, проведённой через бак с водой. К самому баку приваривают трубы водоотвода для удобства использования.

Создание котла для бани – не самое сложное дело, а если к нему ещё и подойти ответственно – то можно сэкономить существенную сумму, не тратясь на покупку заводского котла.

Установка дровяного котла в бане своими руками

Если вы приобрели готовый котел, установка дровяного котла в бане своими руками происходит по схеме, вложенной в комплект с печью. Производители стараются максимально упростить монтаж банной печи, изготавливая различные модели, но со схожим принципом установки.

Помните, что многие производители котлов для бань снимают гарантийные обязательства из-за «не профессиональной» установки.

Если вы монтируете самодельные котлы для бани, то монтаж такого обогревательного оборудования производится по принципу «подстраивай под самодельные котлы». Т.е. монтаж производится исходя из конструктивных особенностей печи.Основные правила для качественной установки дровяного котла в бане

Правила касаются пожарной безопасности и улучшения эксплуатации печи.

Разделим эти правила для:

• Фундамента
• Потолка
• Дымохода
• Расположения котла в парилке
• Общей безопасности

Фундамент очень важен для качественной установки твердотопливного котла в бане, поэтому этот момент лучше всего предусмотреть при строительстве бани. Но, если этого не предусмотрели на стадии строительства, то можно его соорудить при установке печи:

• Из бетонного раствора;
• Из шамотного кирпича;
• Из стального листа (3-5 мм толщины).

Фундамент делается абсолютно ровным и должен выступать за края печи.

Установка дровяного котла для бани своими руками не должна производиться на деревянном основании!

Потолок в парилке, над котлом и выходом дымохода, закрывается листом металла или металлическим коробом. Рекомендуется металлические элементы крепить с прослойкой жаропрочного материала, а металлический короб наполнить керамзитом.

Дымоход требует особенного внимания

Обратим внимание на правила для дымоходов дровяных котлов:

• Наружный монтаж дымохода производиться только на негорючие материалы и крепится на стену;
• Теплоизолируются элементы подверженные отрицательным температурам, толщина защиты – 5 см;
• Стыки дымохода и котла делаются разборными, но при проявлении больших зазоров производится герметизация стыков;
• Над кровлей высота дымохода не более 50 см.

Признанным лидером в материале дымоходной системы – керамика. Но данный материал имеет 2 очень важных минуса: дороговизна и проблематичность монтажа угловых элементов. Самый распространенный материал – жаростойкая нержавеющая сталь. Практичный и надежный материал для дымохода в бане.

Расположение котла в парилке происходит таким образом, чтобы можно было дополнительно отопить комнату отдыха или предбанник. Это достигается путем установки обогревательного оборудования топочной частью в комнату отдыха или предбанник, а основная часть в парилке. Печь в парилке располагается в безопасном месте, чтобы не мешать проходу по парилке и приему банной терапии.

Правила для расположения банной печи:

• Не менее 0,5 метров от легковоспламеняющихся материалов, около топочной дверцы – не менее 1,5 метров, либо защитить изолирующим материалом;
• В центре помещения.

Общая безопасность подразумевает собой:

• Наличие средств пожаротушения в доступном месте;
• Монтаж защитного экрана для котла;
• Расположение электропроводки и выключателей вне парилки;
• Защищайте лампочки водонепроницательными плафонами;
• Прогрев парилки не выше 300 градусов;
• Располагайте горючие вещества и запас дров вдали печи;
• Пол в парилке должен быть устелен трапом или покрыт антискользящим материалом (покрытием).

Теперь можем переходить к установке дровяного котла в бане своими руками.

Сооружается фундамент для обогревательного оборудования.

• Бетонный фундамент для котла заливается из бетонного раствора высотой 10 см.
• Кирпичный фундамент делается из шамотного кирпича и цементно-глиняного раствора. Высота – толщина шамотного кирпича.

Выкладывается первые ряды кладочного кирпича, после чего устанавливается котел на фундамент. Продолжается кладка кирпича высотой 1,5 метра от пола, ширина – 30 см с обоих сторон от топки.

Далее монтируется дымоход, выбираем оптимальный – жаростойкую нержавеющую стальную трубу. Большие зазоры в местах стыковки каждого элемента герметизируются.

В потолке в месте выхода дымохода делается отверстие большего диаметра и закрывается металлическим листом или металлическим коробом с керамзитом. Зазоры герметизируются.

В крыше, так же, делается отверстие для дымохода большего диаметра, чтобы избежать пожароопасной ситуации. Монтируется либо сэндвич панель, либо металлический короб с керамзитом от потолка до кровельного материала. Зазоры герметизируются. Устанавливается колпак от осадков.

Делается защитный экран для котла в парилке. Можно сделать экран из кирпича или дерева. Данный экран защитит от случайных ожогов при посещении бани.
