Сантехнический короб в ванной. Выбор материалов и особенности установки

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Производится непосредственно на потолке, полу и стенах туалета.

Делается она таким образом:

• находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
• затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
• такие же действия производятся на противоположной стене;
• разметка вокруг инсталляции производится с отступом от рамы на 5 см;
• затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
• проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
• такие же действия производим с другой стороны;
• на потолке делаем то же самое;
• проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Дешево, надежно и практично

Именно такие требования предъявлял герой кинофильма “Бриллиантовая рука” к одному, почти ремонтно-строительному мероприятию.

Вот и мы будем придерживаться тех же принципов, чтобы изготовление короба из гипсокартона в туалете решало сразу три задачи:

• Полностью скрыло трубы, таким образом, решило проблему эстетического восприятия;
• Обеспечивало достаточный доступ к трубам в случае необходимости (своевременная и максимальная ревизия);
• Несло дополнительную функциональную нагрузку (можно было использовать, как встроенные декоративные полки или надстройки).

Отделка короба из гипсокартона

Но для начала делаем полную ревизию всех коммуникаций, водопровода и канализации от общих стояков до самого крайнего крана и место слива сточных вод.

При этом особое внимание обращаем на:

• Состояние всех труб двух сетей. Трубы должны быть целыми, крышки ревизионных окон имеющиеся в старых конструкциях должны легко сниматься, для того чтобы к трубам можно было свободно добраться без нарушения целостности гипсокартонной конструкции;
• Состояние соединительных муфт. В старых квартирах часто встречаются чугунные трубы с поврежденными соединительными муфтами.От длительной эксплуатации края этих муфт могут быть сбиты, через такие соединения просачивается вода, а сами соединения ослизнены. В таком случае рекомендована полная замена подобной системы;
• Наличие дополнительных изгибов в трубах водопровода и канализации. В некоторых квартирах встречаются самодельные отводящие и приводящие коленца.Не совсем понятно, из каких принципов исходили народные умельцы, монтируя подобные зигзаги, но такая система также должна быть заменена. Заменить все, что требует замены.

На рынке имеется огромное количество муфт, соединительных элементов, труб, переходников и прочих конструкций из пластика, кроме того вам предложат разнообразные соединители разработанные не только под разные диаметры, но и под разные материалы.

Цель подготовительного периода – убедиться в исправности всей системы водопровода и канализации в квартире или в доме, а в случае обнаружения неполадок, заменить такую систему с использованием минимального количества соединительных элементов. Тем более что цена такой замены минимальная, доступная каждой семье.

Подготовка к монтажу

Перед тем как сделать короб из гипсокартона для труб в ванной, нужно точно определиться с его местоположением.

• Во-первых, положение короба зависит от разводки труб. Если имеются изгибы или повороты, они должны быть учтены еще при планировке изделия из гипсокартона.
• Во-вторых, в ключевых местах, где необходим доступ к трубам, нужно это предусмотреть.

Для монтажа короба из гипсокартона необходимо приобрести:

• Влагостойкие гипсокартонные листы.
• Алюминиевые рейки, металлический профиль.
• Крепежные элементы; строительный уровень; карандаш для разметки.
• Перфоратор.

Перед установкой короба из гипсокартона, необходимо провести замеры будущего положения короба с учетом толщины строительного материала, а также металлических направляющих.

Пошаговая инструкция

Угольник поможет соединять направляющие под прямым углом

Рассмотрим детально, как сделать короб в туалете из гипсокартона. Для этого есть простая пошаговая инструкция. В ней работы проводятся с вертикальной трубой, что проходит в углу туалета.

В туалете делается разметка. На потолке от трубы вдоль обеих стен отступается по 5-10 см и делается метка. При помощи отвеса обе метки переносятся на пол. Через обе точки на потолке проводится по линии так, чтобы они образовывали прямой угол между собой и были перпендикулярны плоскости стен. Аналогично делается на полу. Концы линий на стенах соединяем между собой, образуя еще две линии, но уже вертикальные. Так мы обозначили места для крепления профилей. Направляющий профиль нарезается до заданных размеров и крепится дюбелями по линиям. Выйдет два длинных вертикальных профиля, что идут по стенам, а также по два небольших профиля, что соединяются под прямым углом на полу и потолке

На этом этапе очень важно пользоваться уровнем, чтобы монтаж короба из гипсокартона в туалете проходил идеально. Все направляющие должны быть закреплены ровно и быть перпендикулярными в местах соединения. Их нужно крепить торцом к поверхности

Из длинного профиля делается стойка, которая заводится в направляющие так, чтобы сформировать угловую часть короба. Все направляющие между собой нужно зафиксировать маленькими саморезами по металлу

Их нужно крепить торцом к поверхности. Из длинного профиля делается стойка, которая заводится в направляющие так, чтобы сформировать угловую часть короба. Все направляющие между собой нужно зафиксировать маленькими саморезами по металлу.

Направляющий профиль нарезается так, чтобы сделать несколько перемычек, что будут установлены между центральной стойкой и вертикальными направляющими вдоль стены. Перемычки можно устанавливать с шагом 60 см.

Гипсокартон можно разрезать до нужных размеров заранее или делать это по месту. Листы прикручиваются к профилю фосфатными саморезами с шагом 15-20 см. Стыки листов должны приходиться на перемычку.

Саморезы вкручиваются также в местах, где установлены перемычки

Так выглядит упрощенная инструкция создания короба из гипсокартона в туалете

Однако есть ряд нюансов, на которые стоило бы обратить дополнительное внимание

Подготовительные работы перед монтажом короба

Прежде чем начать делать короб в ванной своими руками, необходимо определиться с предназначением и размерами. Для декоративного сокрытия труб достаточно создать вокруг них легкий каркас, обшитый влагоотталкивающим покрытием. Если в доме есть дети или планируется на созданной поверхности что-то размещать (тазы, ведра, средства бытовой химии), то придется укрепить основание силовыми брусками. Решить вопрос визуальной отделки получившихся углов поможет создание облицованной фальшстены от пола до потолка.

Перед тем как сделать короб в ванной, потребуется создать на бумаге чертеж планируемой конструкции. В него необходимо включить места установки будущих люков, расположенных напротив запорных кранов, счетчиков воды и мест подключения гибкой подводки. Если на месте будущего каркаса размещается естественная или принудительная вытяжка, то придется создать вентиляционный короб в ванной. Собранный из строительных материалов, он должен обеспечить достаточный приток воздуха. Наиболее простой способ – наложение декоративной решетки напротив существующей.

Выбор дверцы шкафа

О выборе дверцы сантехнического шкафа можно написать отдельную статью. Здесь вариантов выбора масса. Мы остановимся на выборе специальных дверей-невидимок для сантехнических шкафов. Они сделаны на металлическом каркасе, облицовываются плиткой и при закрывании дверцы сливаются со стеной.

Для изготовления каркаса важны не вид дверцы, а её размеры. Под установку дверки (дверок) в каркасе нужно поставить две каркасные стойки. Для установки дверок, в эти стойки нужно установить деревянные бруски, к которым и будет крепиться дверца (дверцы). Брус под дверцы прикрепляется к каркасу саморезами. Для усиления конструкции, можно прикрепить брус к полу и потолку при помощи монтажных уголков.

Люки ревизий

Если в вашей квартире, стояк канализации имеет люк ревизии зашивать его без доступа нельзя. Если до люка ревизии не получается добраться через дверцы шкафа, нужно сделать в шкафу дополнительные люки для ревизии. Они достаточно эстетичны и продаются в готовом виде.

Материалы

Учитывая все характеристики, мы выбираем вариант – короб в ванной из гипсокартона и металлического профиля. Говоря простым языком, нам для того, чтобы собрать каркас для ванны понадобятся следующие материалы и приспособления:

• гипсокартон (влагостойкий с улучшенными характеристиками по паропроницаемости, водопоглощению и поверхностной плотности);
• шурупы (с головкой потайной формы, с крестообразным шлицем и острым концом);
• металлические профили (UD и CD);
• нож канцелярский;
• ножницы по металлу;
• линейка и рулетка;
• строительный уровень;
• аккумуляторный шуруповерт.

Плюсы гипсокартона (применяется для устройства перегородок, подвесных потолков, облицовки стен):

• легкость и прочность;
• экологичность и стабильность характеристик.

Плюсы металлического профиля (применяется для монтажа каркасов):

• легкость;
• стойкость к коррозии;
• послушность в процессе работы;
• ценовая политика.

Технологический процесс применения гипсокартона включает в себя следующие основные этапы работ:

• разметку листов в соответствии с проектным положением конструкции;
• установку каркаса из профиля для крепления листов;
• монтаж и закрепление листов на каркасе;
• заделку швов между листами и углублений от винтов шпаклевкой;

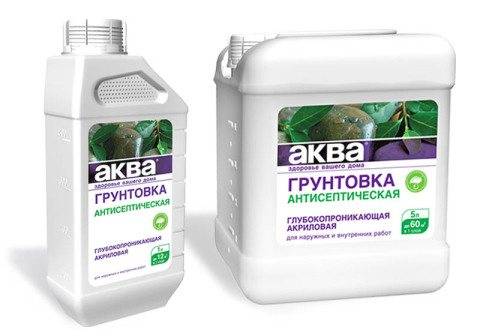

• грунтование поверхности под отделочные покрытия.

Технологический процесс применения металлических профилей немного проще, чем гипсокартона и включает в себя разметку, резание и крепление.

Не менее важным мероприятием является выведение горизонтального уровня. Вывести «горизонт» можно по строительному или лазерному уровню. Правильная разметка – главное условие точной установки ванны.

Что лучше: полипропилен или металлопластик

Разбираясь, что лучше: водопровод из полипропилена или металлопластика, будем опираться на опыт людей, которые имели дело с обоими видами водопровода и сделали выводы.

Металлопластиковые трубы ежегодно требуют ремонта.

В то время как после устройства полипропиленового водопровода своими руками можно не волноваться, что где-либо появится течь.

Такая уверенность гарантируется более надежным соединением стыков полипропиленовых изделий: детали полипропилена плавят с использованием специального устройства, затем соединяют между собой и после застывания они превращаются в единое целое.

Металлопластик плохо переносит размораживание, поэтому возникновение частых протечек более характерно для водопроводов горячей воды, которую иногда перекрывают.

И еще один довод, который позволит принять окончательное решение что лучше, металлопластик или сшитый полиэтилен для водопровода на даче или в квартире – это необходимость монтажа в стены труб и соединяющих их элементов.

Монтировать в стены своими руками можно как металлопластиковые, так и полиэтиленовые трубы. Без риска деформации возможно установить только трубы из металлопластика, но не их соединения.

Здесь рекомендуется приобрести специальные пресс-фитинги – соединительные детали с возможностью замуровывания. Но стоимость их далеко не маленькая.

Металлопластик отлично гнется, его легко собрать своими руками без специальных приспособлений. Полиэтилен же получает нужные сгибы за счет напайки муфт различных форм.

В пользу металлопластика также говорит срок службы, уровень выдерживаемой температуры и давления.

Но для использования водопровода бытового назначения на даче или в квартире вполне достаточно полипропилена, который стоит в два раза дешевле от металлопластика.

В этом его отличие от металлопластикового материала, который имеет алюминиевую тонкую прослойку и даже при слабом ударе готов дать трещину.

Исходя из вышесказанного, можно сделать вывод, что для водоснабжения дома (в том числе и на даче) лучше отдать предпочтение изделиям, при изготовлении которых использовался сшитый полипропилен.

А металлопластик лучше использовать для системы теплых полов и обустройства своими руками водяного отопления на даче или в квартире.

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Статья по теме: Как клеить тяжелые виниловые обои: требования к клею, рекомендации (фото и видео)

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

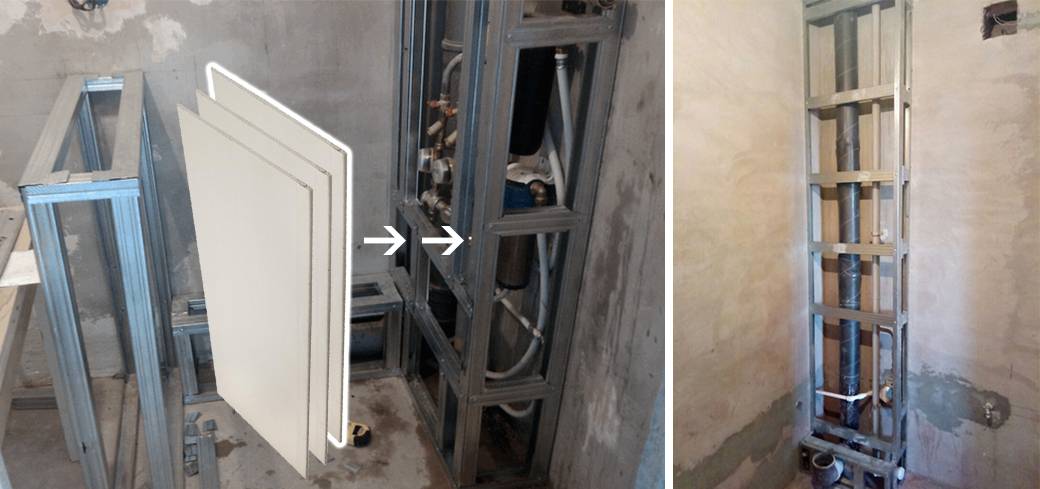

Каркас короба

Короб из гипсокартона для труб

Материалы и инструменты

Материал для устройства короба должен быть прочным и надежным. Он должен поддаваться обработке. Финишная отделка материала должна соответствовать интерьеру ванной комнаты.

Ванные комнаты обычно имеют небольшую площадь. В комнате расположены сантехнические приборы, что делает ванную визуально меньше.

Для устройства коробов используют легкие материалы с небольшим весом. Размеры используемых материалов подбираются так, чтобы конструкция вписывалась в размеры комнаты.

В связи со спецификой помещения к материалам предъявляются следующие требования:

• Влагозащищенность.
• Стойкость к коррозии.
• Стойкость к бытовой химии.
• Экологичность.

Внешняя отделка короба в ванной должна выдерживать обработку средствами бытовой химии и влажную уборку с сохранением внешнего вида.

Отделка не должна допускать деформации вследствие влияния повышенной влажности в помещении.

Всем этим требованиям удовлетворяют современные отделочные материалы, предназначенные для применения в помещениях с повышенной влажностью: пластиковые панели, водостойкая фанера, влагостойкие древесные плиты, влагостойкий гипсокартон.

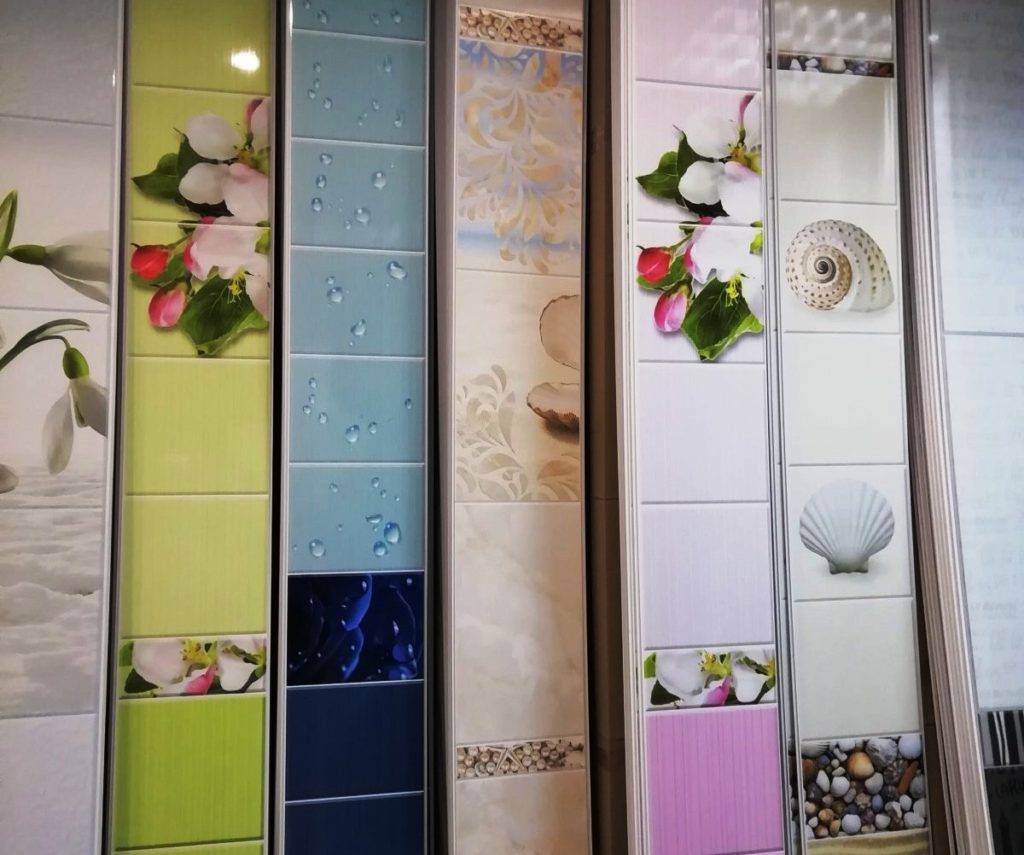

Пластиковые панели

Пластиковые панели получили распространение благодаря отличной водостойкости и разнообразному дизайну.

Несмотря на невысокую цену, материал служит продолжительное время.

Короб из пвх панелей характеризуется компактностью в связи с небольшой толщиной листов, что имеет значение в помещениях небольшого размера.

Существенными недостатками обустройства короба из пластиковых панелей являются хрупкость и неустойчивость материала к механическим воздействиям.

Недостатки компенсируются возможностью быстрого ремонта. ПВХ-листы взаимозаменяемы и допускают возможность извлечения поврежденных элементов без ущерба всей конструкции.

Водостойкая фанера

Минимальная толщина листа водостойкой фанеры составляет 6 мм, максимальная 40 мм.

С целью усиления водостойких средств фанеру дополнительно пропитывают специальными водозащитными составами.

Для эксплуатации в ванных комнатах наиболее подходит водостойкая фанера сорта Е.

Влагостойкие древесные плиты

Древесные плиты (или ДВП плиты, МДФ плиты) представляют собой современный и многофункциональный материал, которым можно обшить короб для труб в ванной.

В состав плиты входят древесные отходы в виде щепы и стружки.

Недостаток ДВП плит связан с присутствием в составе вредных химических соединений.

Древесные плиты редко применяются для обустройства короба в ванной комнате.

Из-за наличия дерева в составе МДФ-плиту нежелательно использовать во влажных помещениях.

Для повышения влагостойкости МДФ плиты используют пропитанные лидином древесные отходы.

Ламинированные стеновые панели из влагостойкой древесной плиты имеют красивую фактуру, имитирующую отделочные материалы от вагонки до керамической плитки.

Влагостойкий гипсокартон

Применение обычного листового гипсокартона (или ГКЛ) для устройства короба в ванных комнатах нецелесообразно.

Влагостойкий гипсокартон (или ГКЛВ) отличается от обычного тем, что впитываемость влаги у него на 90% меньше за счет гидрофобных пропиток. Кроме этого влагостойкий гипсокартон пропитан фунгицидными средствами, что делает его устойчивым к плесени и грибкам. Листы ГКЛВ имеют зеленый цвет поверхности.

Короб из гипсокартона для труб изготавливается с использованием листов ГКЛВ.

Короб для ванны из гипсокартона декоративно оформляется плиткой, краской или штукатуркой.

Инструменты и другие материалы

Для сборки каркаса обычно используются:

• Оцинкованные металлические профили (типа ud, cd).
• Деревянный брус подходящего сечения.

Для раскроя материалов и подгонки под размеры потребуются ручные инструменты:

• Строительный нож.
• Ножовка по дереву.
• Ножницы по металлу.

Из электроинструментов понадобятся:

• Перфоратор или дрель для засверливания отверстий под дюбеля.
• Шуруповёрт для скрепления элементов конструкции между собой.

Понадобятся крепёжные метизы.

Силиконовый герметик понадобиться для герметизации зазоров.

Плинтусы и уголки из ПВХ замаскируют стыки со стенами.

Сокрытие за счет мебели

Мебель удачно скрыла практически все коммуникации

Некоторые трубы легко скрыть за мебелью. Главное — выбрать водостойкие варианты, которые не развалятся от избыточной влажности. Весь секрет такого метода заключается лишь в правильном подборе мебельного комплекта для ванной. И если вы правильно и грамотно расставите все предметы, то трубы уже будут частично скрыты или перестанут бросаться в глаза.

Например, трубы, расположенные вертикально, можно заставить шкафом-пеналом. Он обеспечит массу мест для хранения и спрячет за собой коммуникации. Чтобы поставить его вплотную к стене, можно убрать заднюю стенку и сделать выпилы под трубы в полках. А трубы, идущие к умывальнику, можно спрятать за красивой тумбой.

Преимущества скрытия коммуникаций под коробом

При оформлении ванных комнат сейчас часто используют короба, скрывающие несколько труб или все. Такие элементы не только позволяют создать красивый дизайн, но и имеют ряд преимуществ.

К ним относятся:

1. Привлекательный внешний вид. При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
2. Простота сборки. Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
3. Возможность обслуживания или ремонта трубопровода. Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера. Это позволяет эффективно использовать площадь небольшого санузла.

Установка каркаса

Перед засыпкой системы коммуникаций следует установить каркас. Лучше выполнить его из оцинкованного профиля, ведь воздух в помещении будет постоянно влажным, поэтому древесина не подходит. Если же последний вариант для вас всё же предпочтительнее, то следует подобрать бруски, изготовленные из пород, устойчивых к гниению. Перед применением элементы обрабатываются антисептиком.

Составляющие каркаса скрепляются между собой саморезами или просекателями. Для фиксации профиля к стене можно запастись еврошурупами или дюбелями. Короб, закрывающий трубы ванной, первоначально нужно крепить на стенах. На следующем этапе монтируются стойки, которые будут образовывать переднюю грань. Далее устанавливаются направляющие на полу и потолке.

При длине стоек больше 1,5 м следует сделать между ними перемычки. Они требуются для каркаса шириной больше 0,25 м. Между перемычками нужно оставить расстояние не больше метра. Как сделать короб для труб в ванной, чтобы он служил долгие годы? Вы должны обработать место распила мастикой, если используете деревянные элементы. Это не только защитит материал от порчи, но и исключит его деформацию.

Разновидности конструкций

Существует немало способов маскировки неприглядных коммуникаций. Изготовление короба, выполняющего одновременно защитную и декоративную функцию, является наиболее добротным решением. Задача реализуется по-разному; наиболее распространены следующие конфигурации:

• В виде шкафа. Ее выбирают, если необходимо спрятать стояк или другую вертикальную систему и оставить свободный доступ к коммуникациям. Рационально использовать внутреннее пространство помогают полочки.
• В виде перегородки. Удобный вариант для ванной большой площади, все коммуникации которой расположены у одной стены; подходит и для подвесного унитаза. Трубы отделяют перегородкой размером со стену; площадь помещения несколько сокращается. Ванная выглядит аккуратно, а за перегородкой остается достаточно места для организации хранения самых разных вещей.
• В виде компактной конструкции. Короб сооружается непосредственно вокруг труб. Вариант используется чаще остальных, так как не загромождает пространство, выглядит опрятно и быстро изготавливается. Подходит для всех типов систем, в том числе и для примыкающих к потолку (полу).

Угловая конструкция с ревизионным люкомИсточник cleanipedia.com

Варианты для дверец доступа к коммуникациям

Необходимо обязательно оставить для себя возможность доступа к счетчикам, соединениям труб и кранам. Для этого вам потребуется дверца или несколько напротив этих элементов. Ее можно купить (люк, жалюзи, встраиваемая дверца) или сделать. Если будете делать дверцу своими руками, то изготовьте ее из того же материала, что и остальную конструкцию. Декорировать ее следует так же, как и сам короб. Чтобы было удобно ею пользоваться, приклейте или прикрутите небольшую мебельную ручку (такие обычно устанавливаются на кухонные гарнитуры). Для того чтобы дверца самопроизвольно не открывалась, ее необходимо снабдить магнитами. Можно сделать незаметную дверцу. Как она монтируется показано на видео ниже.

Изготовление каркаса для сантехнического шкафа

Каркас сантехнического шкафа делается по чертежу.

• Сначала монтируются направляющие профили (ПН 27×27) по полу и потолку;
• Затем устанавливаются четыре (для углового шкафа) или шесть вертикальных стоек (ПС) по углам каркаса. По два стыкующихся профиля ставятся во внешних углах шкафа;
• Две стойки ставятся по месту установки дверок шкафа. В эти стойки вставляются деревянные бруски для установки дверок;
• По размеру дверок (люка) ставятся поперечины из профиля ПС. Получается рамка для дверок;
• Для усиления конструкции и поперечного крепления листов гипсокартона делаются поперечины в конструкции каркаса из профиля ПС.

Как соединять профили читаем: Как соединять профили для гипсокартона. Как монтировать углы в констукциях их гиспокартона читаем Углы в конструкции из гипсокартона.

Важно заметить! Так как размеры сантехнических шкафов обычно небольшие, многие мастера меняют технологию и заменяют стоечные профили (ПС 50×50) на потолочные профили (ПП 60×27) и вместо стоек используют направляющие потолочные профили ПНП (27×28), а поперечины делают из потолочного профиля ПП (60×27). Пример на фото

Особой экономии это не дает, а в домашнем строительстве важно получить прочную конструкцию. Объяснить это легко

Ремонт ванной делается в последнюю очередь и для сантехнического шкафа используют остатки материалов, оставшиеся от ремонта и поэтому можно встретить самые замысловатые конструкции сантехнических шкафов.

Финишная отделка

Нужно правильно подготовить короб к облицовке.

Это делают так:

1. Расшивают ножом стыки между листами гипсокартона. Полученные зазоры и углы зачищают абразивной бумагой.
2. Щели заполняют шпаклевкой, проклеивают армирующей лентой. Обработке подлежат все углы короба.
3. После высыхания раствора поверхности грунтуют, нанося состав в 2 слоя.

Короб из гипсокартона декорируют плиткой. Изнаночную сторону материала обрабатывают клеем, который разглаживают волнистым шпателем. Облицовку прикладывают к поверхности, прижимают. Тем же способом устанавливают оставшиеся элементы. Швы обложенного кафелем изделия обрабатывают затиркой. Углы закрывают доборными элементами подходящего цвета.

Как скрыть коммуникации?

Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.

Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.

При организации скрытой разводки трубы прячутся в специально выштробленные каналы в стенах. Следует учесть, что этот метод имеет множество ограничений

Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.

Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:

• штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
• при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
• строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
• существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
• этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.

Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.

Подготовка инструментов и материалов

Как и все остальные комнаты вашего жилища, должна привлекательно выглядеть ванная комната. Короб для труб в помещении можно выполнить из разных материалов – это может быть гипсокартон, пластик или древесина. Однако перед началом работ следует позаботиться о наличии некоторых инструментов, среди них:

• рулетка;
• ударная дрель;
• строительный нож;
• отвес;
• строительный уголок;
• молоток;
• пузырьковый уровень.

Для выполнения коробов вполне будет достаточно стандартного листа гипсокартона с размерами 2500х1200 мм. Толщина может составить предел от 9 до 12,5 мм. Лучше приобрести влагостойкий материал, ведь канализационный стояк и водопроводные трубы покрываются испариной, поэтому влажность будет существенной.

Каркас можно изготовить из деревянных брусков квадратного сечения со стороной в 40 или 50 мм. В качестве альтернативного решения выступает оцинкованный профиль, предназначенный для работы с гипсокартоном. Последний вариант является более практичным, ведь профиль не требует специальной подготовки, да и устанавливать его намного проще.

Разметка

Производится непосредственно на потолке, полу и стенах туалета.

Точная разметка-залог крепкой и долговечной конструкции

Делается она таким образом:

• находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
• затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
• такие же действия производятся на противоположной стене;
• разметка вокруг инсталляции производится с отступом от рамы на 5 см;
• затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
• проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
• такие же действия производим с другой стороны;
• на потолке делаем то же самое;
• проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Нанесенная разметка на стены, пол и потолок

Преимущества и недостатки гипсокартона в построении короба для труб в ванной

Обычно для такой конструкции применяют влагостойкий гипсокартон или пластиковые панели. Второй вариант используют в тех случаях, если вся отделка санузла сделана из пластика. Тогда такой интерьер будет смотреться гармонично.

Но все же предпочтительней гипсокартон, потому что:

• Листы просто монтировать на каркас, что позволяет соорудить коробку любой формы, без специального оборудования и необходимых умений
• Короб из гипсокартона в ванной комнате будет весить мало, его можно монтировать на тонкие и легкие оцинкованные детали
• Из гибкого материала можно делать короб округлой формы
• Ровная поверхность позволяет легко декорировать поверхность конструкции, использовать различный декорированный материал: кафель, обои
• Гипсокартон – экологически чистый материал, не вредит здоровью во время монтажных работ и в дальнейшем использовании
• Листы имеют доступную цену, что дает возможность собирать конструкцию нужной формы без больших затрат

Обратите внимание, строится короб для сантехнических труб из гипсокартона влагостойкого, зеленого цвета, предназначенного для помещений с повышенной влажностью

Но необходимо при монтаже соблюдать осторожность, чтоб не сломать лист

Выбор материала и необходимые инструменты

Первым делом нужно подготовить инструмент, который будет необходим для монтажа короба из гипсокартона и материал.

Нам понадобится:

• перфоратор, или ударная дрель;
• отвес;
• лазерный уровень;
• шуруповерт;
• рулетка;
• плоскогубцы;
• строительный нож;
• ножницы по железу;
• шпателя;
• молоток;
• валик;
• строительное ведро;
• венчик.

Материал:

к выбору материала следует подойти грамотно, так как помещение влажное и подвергается постоянным перепадам температур – поэтому влагостойкий гипсокартон;

Так выглядит влагостойкий гипсокартон имеющий салатовый или зеленый цвет

грунтовку нужно покупать с антисептическими компонентами, и с глубоким проникновением;

каркас для короба должен быть только из металлического профиля, так как деревянные бруски могут сгнить в скором времени, и придется переделывать всю конструкцию.
