Короб для вытяжки: маскировка, расчет параметров, материалы и установка

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

хозяева затеяли ремонт и планируют кардинально переделать потолок;
оформляется квартира в новостройке;
проводится реконструкция очень старого строения;
высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

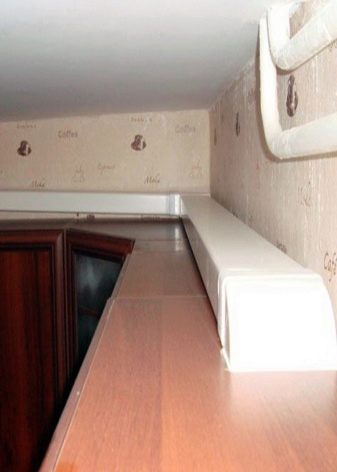

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

Дешевые, но долговечные пластиковые короба для вытяжки

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

невысокая цена;
длительный срок эксплуатации;
технические качества изделия, обеспечивающие простоту эксплуатации;
низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

Как спрятать трубу от вытяжного оборудования

Как спрятать трубу от вытяжки если она нарушает дизайн помещения? Если кухня обставлена в стиле хай-тек – вы счастливчик. В таком дизайне присутствует большое количество деталей из металла, на фоне которых гофра не выделяется. Но как быть, если стиль помещения не предполагает присутствие такого элемента дизайна. Владельцам кухонь, выполненных таким образом, скрывать воздуховод придется сложными и затратными методами. Детальнее рассмотрим способы убрать с поля видимости трубу от вытяжки на кухне.

Встраиваемая мебель

Используя навесной шкаф (высокий, до самого потолка), в который монтируют вытяжку, можно полностью спрятать воздуховод. Но для этого потребуется пробить отверстие под трубу непосредственно над плитой, а это не всегда позволяет планировка дома и место подключения к центральной вентиляции.

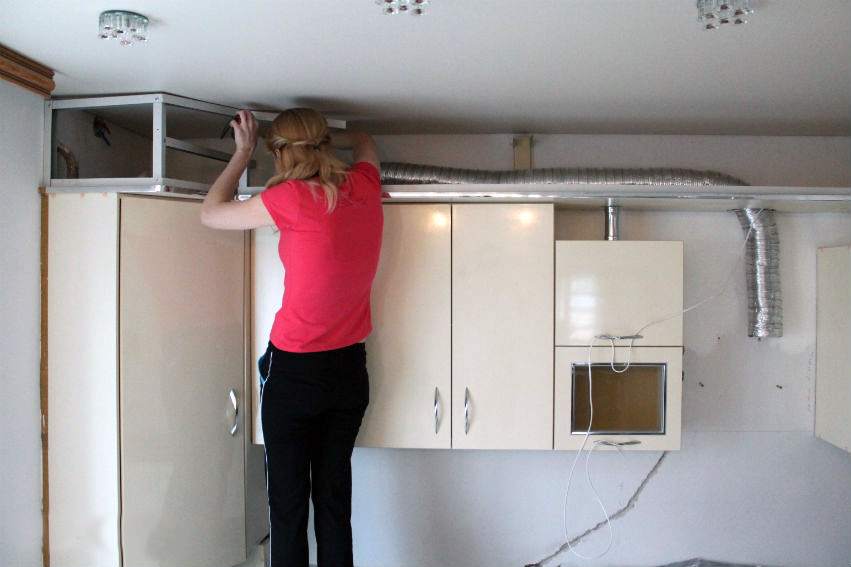

Встроенный шкаф поможет спрятать гофру

Гипсокартоновый короб

Такой короб можно сделать собственноручно. Принцип монтажа такой же, как у других гипсокартонных конструкций:

Делается точная разбивка и замеры на стенах.
Монтируется решетка. Для этого понадобиться металлический профиль и нарезные болты.
Листы гипсокартона нарезают под размер решетки и крепят саморезами.
Отделка короба – последний этап установки. Здесь вы вольны делать что угодно – шпатлевка с дальнейшей покраской, роспись узорами, отделка декоративным камнем или обшивка плинтусами. Некоторые люди обклеивают короб такими же обоями, как оклеена комната. Любой из вариантов подходит для такого рода работ.

Положительная сторона такого метода – короб выполняется в стиле, который подходит под дизайн или вкусы владельца: прямая, криволинейная, форма змеевика, изломы и т.п. готовят индивидуально. Освободите дизайнера внутри себя и сделайте все, что вам вздумается. Главное чтобы результат вас радовал.

Некоторые люди убивают двух зайцев сразу, делая подвесной потолок. Он может закрывать неровности потолка и прятать гофрированную трубу одновременно. Единожды потратившись, можно сделать неплохой ремонт, а спрятанный за гипсокартоном воздуховод уже не потребует дополнительных затрат.

Минус этого способа – поломка воздуховода. В случае неисправностей в работе вытяжки, потребуется полная проверка элементов вытяжки, а для такого анализа придется демонтировать часть потолка.

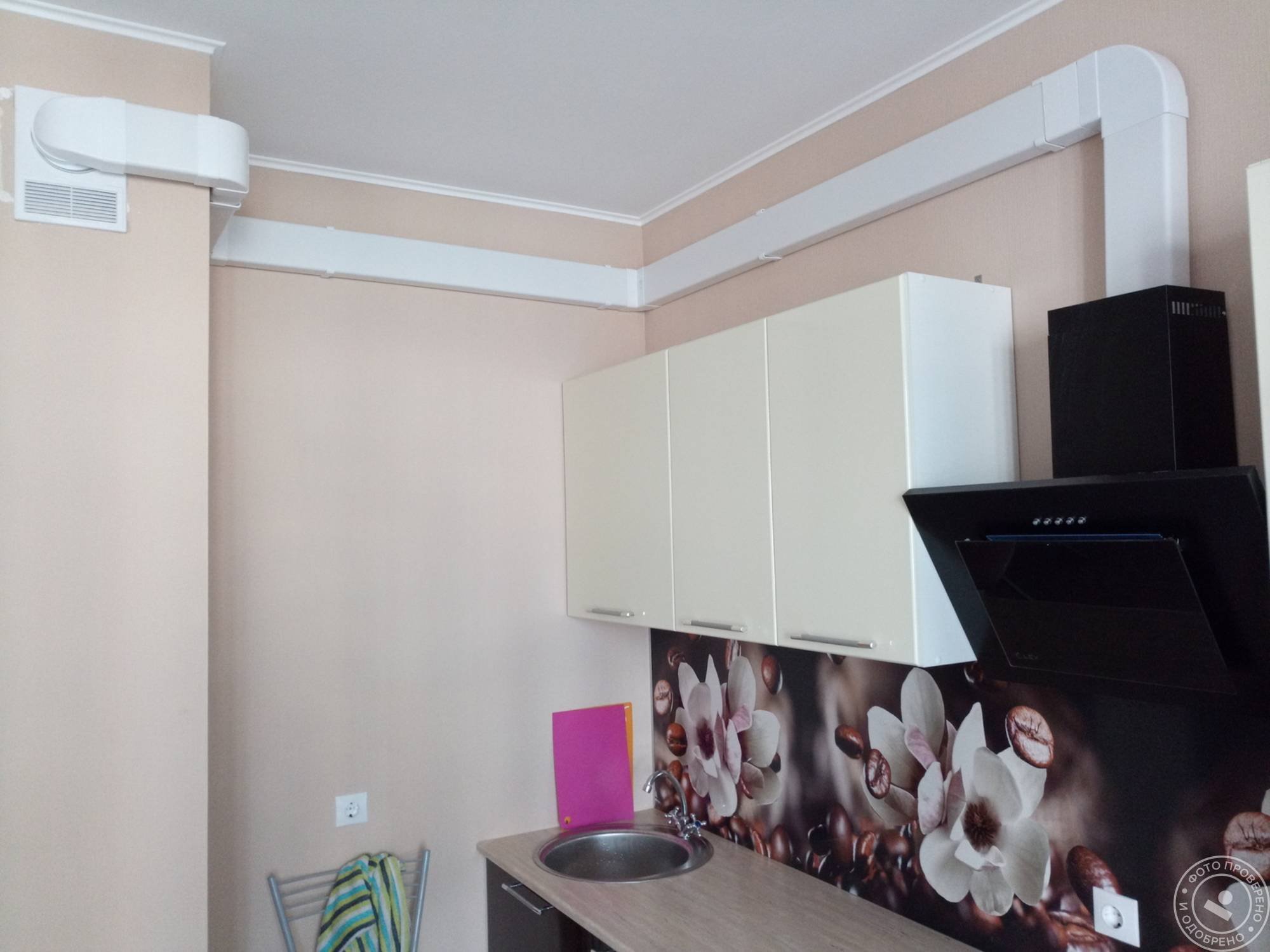

Пластиковый короб

Закрываемый пластиковым коробом воздуховод – отличное решение, если вытяжка расположена близко к вент каналу, а труба не имеет большого количества изломов. Использование данного метода в других случаях ухудшает отток воздуха.

Пластиковый короб позволяет значительно снизить уровень шума от вытяжки

Монтаж настолько прост, что проводится без подключения специалистов – соедините элементы установки, как конструктор, и дело сделано. Еще один положительный момент – пластик легко моется чистой водой. Если воздуховод загрязнен сильно, спокойно используйте бытовую химию, ведь пластиковая труба не боится химических средств. Пластик легко красить, что делает его выгодным для возможной перепланировки или ремонта на кухне – новый стиль и цвет кухни не станет проблемой.

Дизайнерский способ

Существуют люди, которые нашли гениальное решение, как спрятать гофру от вытяжки на кухне. Нет лучшего способа что-нибудь скрыть, чем оставить это на самом видном месте. Дизайнерская задумка использовать гофру в качестве элемента декора позволяет не прятать трубу вовсе

Как раз наоборот – делается все возможное, чтобы воздуховоду уделялось максимальное внимание. Для этого труба окрашивается яркими цветами и становится броской

Иногда гофра декорируется предметами (применяется декупаж).

Мебельный козырек – оригинальное и легкое в исполнении решение. Навесной козырек используется в том случае, когда кухонные шкафчики не достают до потолка. Верхнюю часть кухонной мебели делают выступающей, а гофрированная труба укладывается впритык к стенке.

Таким образом, воздуховод становится невидимым снизу. Если виден переход трубы в вентиляционный канал, это место окрашивают под цвет стены или обшивают коробом из пластика или гипсокартона. Минус данной конструкции – гофру придется часто мыть, ведь на этом элементе вентиляции накапливается пыль и оседает жир и гарь. Никто этого не видит, но скопление такого количества копоти в одном месте приводит к размножению бактерий.

Зачем скрывать трубы

По принципу работы вытяжка на кухне может быть:

циркуляционной — очистка воздуха происходит за счет очистных фильтров, поэтому вытяжная труба не предусмотрена конструкцией;
проточной — грязный воздух удаляется наружу по вытяжному рукаву.

В первом варианте необходимости в маскировке нет. Во втором нужно прятать трубу, так как она портит дизайн кухни, особенно если рукав – это кусок гофрированной трубы.

Окружность вытяжной трубы достаточно большая, и это сказывается на эстетике помещения.

Установить ее, не портя общую картину интерьера, невозможно. Это главная причина того, что хозяева всегда стараются ее как-то замаскировать. В этом случае вопрос о декорировании воздуховода должен оговариваться еще на стадии установки.

Функциональный атрибут

Простым решением функциональности и положительного зрительного восприятия является размещение техники на коробе. Дизайн можно выстроить не только горизонтально, но и вертикально, то есть установка мебели около выступа может располагаться по всей его высоте.

Если семья любит заниматься просмотром любимых телепередач за чашкой чая на кухне, то предложение для вас – повесьте на короб телевизор, это также отвлечет зрительное внимание от выступа на стене. На поверхности конструкции прекрасно будет смотреться плазменный телевизор, установленный на удобном кронштейне. На поверхности конструкции прекрасно будет смотреться плазменный телевизор, установленный на удобном кронштейне

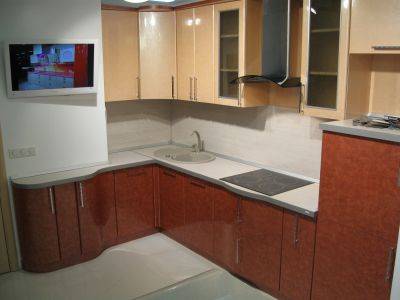

На поверхности конструкции прекрасно будет смотреться плазменный телевизор, установленный на удобном кронштейне

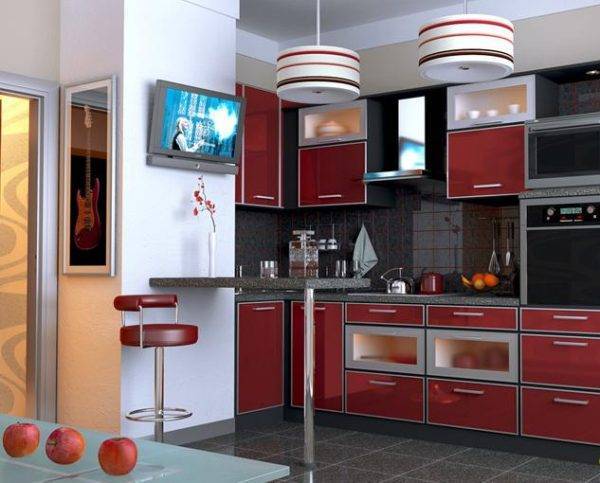

Дополнительным решением дизайна может стать оформление в виде барной стойки или камина. Они не только маскируют интерьер, но и вносят в него домашний уют и определенную стилистическую направленность в облагораживании интерьера.

Рядом с коробом можно расположить барную стойку, которая станет функциональным украшением интерьера

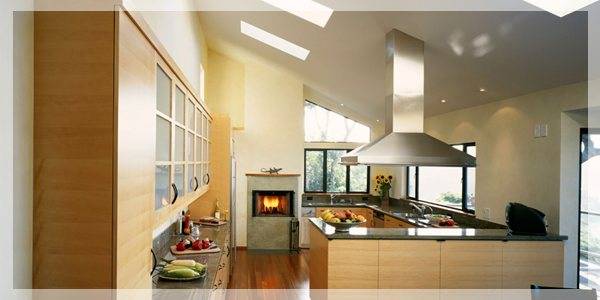

Оригинальным решением станет размещение под коробом декоративного камина

Прекрасную функциональность будут нести полки, большие или маленькие, в зависимости от размера ниши. На них можете разместить посуду, статуэтки, баночки с чаем или кофе, приправки. Декор полками производится только на его части или по всей ширине короба. Так же простым решением будет украшение стенок вентиляционных каналов фотографиями и картинками Ваших детей и близких.

Маскировка труб своими руками

Чтобы спрятать воздуховод в гипсокартонный короб, не обязательно обращаться к специалистам. Это несложно выполнить и самому.

Последовательность действий:

составить схему будущей конструкции;
рассчитать количество материалов и крепежных элементов;
подготовить инструменты.

Необходимые инструменты и материалы

Основной материал для работы – листы гипсокартона. Для крепления необходимы:

металлические профили;
дюбели 6×40;
саморезы;
металлический или пластиковый крепежный хомут;
винты;
шурупы.

Обязательно подготовьте измерительную рулетку, ножовку для резки гипсокартона, строительный уровень, электродрель, ножницы по металлу. Как вспомогательные могут понадобиться болгарка, электролобзик, перфоратор, шуруповерт.

Ход работ

Начинают с разметки направляющих профилей, которые составят будущий каркас конструкции. Профили прикрепляют к стене шурупами и дюбелями. Вертикальные рейки присоединяют к горизонтальным с помощью саморезов. Так образуется скелет конструкции – соединение горизонтальных направляющих и вертикальных ребер. Для прочности расстояние между ребрами не должно превышать 50 см.

Воздуховод аккуратно убирают внутрь будущего короба, чтобы не было изгибов и заломов. При необходимости фиксируют хомутами.

В соответствии с размерами листы гипсокартона нарезают и прикрепляют к каркасу саморезами. Снаружи готовый короб зашпаклевывают, зашкуривают, покрывают грунтом и декорируют под стиль кухни.

Скрываем трубы при монтаже

Для водопроводных и канализационных труб наиболее подходящим способом станет скрытая проводка. То есть, мы прячем стояк в специально сделанные штробы, проходящие по полу и стене. Канавки необходимого размера выполняются с помощью перфоратора, затем в них вкладываются трубы, а оставшееся пространство от трубы до стены замазывают шпаклевочным раствором.

Чтобы закрыть стояк таким образом, нужно следовать базовым рекомендациям:

Сливная труба обязательно должна проходить ниже водопроводной;
Если трубы горизонтальны, то холодная — слева, а справа – горячая;
Канализационные трубы размещаются под уклоном в сторону стояка: для диаметров 32-50 мм – 2 мм на погонный метр, для изделий диаметром 90 мм – 3 мм.

Маскировка труб своими руками

Спрятать гофру от вытяжки на кухне в короб собственноручно можно, и неважно, есть у вас опыт в этом деле или нет. Все, что потребуется от вас, – это выбор способа маскировки и материала, с которым предстоит работать

Перед началом работы нужно обязательно собрать/подготовить все необходимые инструменты и материалы. Инструменты:

электрическая дрель;
электролобзик (для гипсокартона или дерева);
перфоратор;
строительный уровень;
строительный режущий инструмент (для резки металла);
шуруповерт;
линейка.

Крепежные элементы с приспособлениями:

саморезы;
дюбеля;
хомуты;
металлический или алюминиевый профиль;
винты.

Перед покупкой нужно правильно высчитать расход материала для обшивки каркаса и количество крепежей.

https://youtube.com/watch?v=rp_cxKsiZ6k

Ход выполнения монтажа — в пошаговой инструкции:

сначала обмеряйте воздуховод и пространство около него;
сделайте набросок будущей конструкции;
при помощи линейки или строительного уровня сделайте разметки на поверхности стены и рукаве вытяжки;
на поверхности стены и потолке прикрепите горизонтальные направляющие, используя дюбеля;
саморезами зафиксируйте вертикальные направляющие каркаса;
один конец гофрированной трубы установите и зафиксируйте в отверстии вытяжки, второй – в вентиляционной шахте, сам рукав аккуратно уложите внутрь короба, выровняйте его по всей длине, чтобы не было изгибов;
обшейте каркасную конструкцию отделочным материалом, закрепив саморезами.

Маскировочный короб можно сделать под тон стен или контрастным.

В первом случае он будет выступать как защитно-маскировочная конструкция. Во втором варианте – как декоративный элемент интерьера.

Можно оклеить его обоями или любым другим отделочным материалом.

Материалы, используемые для изготовления коробов под вытяжку

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Пластиковые короба для вытяжки недорого стоят и при этом долго служат

невысокая цена;
длительный срок эксплуатации;
технические качества изделия, обеспечивающие простоту эксплуатации;
низкий уровень шума.

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

Короба для вытяжки из металла являются долговечными и практичными

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность

Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом. Такой вариант необходимо правильно вписать в интерьер кухни

Такой вариант необходимо правильно вписать в интерьер кухни.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

Чаще всего используются короба из нержавеющей или оцинкованной стали

Изготовить вытяжку для кухни можно своими руками. Таким образом экономятся средства и воплощаются идеи, позволяющие создать идеальный вариант с учетом особенностей помещения. Рассмотрим каркасную модель. Необходимые материалы для ее изготовления:

профиль оцинкованный П-образный шириной 15 мм;
материал для отделки (пластик, фанера, ДСП, оцинкованный металл);
дюбели, анкерные болты;
трубы гофрированные пластиковые или металлические.

Для изготовления каркасного короба своими руками понадобится п-образный оцинкованный профиль

На потолке из профиля прикрепляется рамка размером 35х45 см.
Затем из того же профиля собирается рамка, соответствующая габаритам варочной поверхности. Одна сторона крепится к стене на уровне 70 см над уровнем плиты. Чтобы рамка не развалилась, под остальные стороны нужно подставить деревянные бруски.
Вертикально выставленными отрезками профиля соединяются верхняя (потолочная) и нижняя рамки. Получается прочная, жесткая конструкция.
Используя любой материал (по желанию или наличию), каркас обшивается.

Можно изготовить своими руками и вытяжку из металла. Более всего для этой цели подойдут тонкие листы оцинковки. Заготовки для стенок следует вырезать с помощью ножниц по металлу, а в качестве соединения рекомендуется использовать специальный клей. Заднюю стенку конструкции нужно прикрепить к стене в нескольких местах, чтобы усилить жесткость.

Из листов оцинкованной стали можно сделать полноценную вытяжку

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Советы в помощь при обустройстве

Если вы делаете ремонт в доме п44т планировки с размерами своими руками, вам понадобятся важные советы специалистов:

Большой короб вентиляции, который находится в каждом в доме с данной планировкой, создает хозяину и ремонтной команде много серьезных проблем. Так, остается мало места для размещения рабочей поверхности, присутствует никому не нужная ниша в углу;
Нельзя поставить технику со стандартными размерами, а приходится покупать встроенную, ширина которой составляет 45 см вместо 60 см. Учтите это при планировке, чтоб потом не ездить в магазин и не менять на другую модель;
Такая кухня п 44 будет плохо смотреться с массивными стульями и столом, они слишком большие и занимают недостающее пространство в помещении, закрывают проход к технике;

Столик — тубма пристроена к коробу — великолепное решение

Если высота потолков п44т позволяет сделать гарнитур с максимальным использованием всего пространства, делайте это с полной уверенностью. На верхних полках шкафчиков разместите те вещи и посуды, которой вы пользуетесь редко, а ниже – те, что постоянно должны быть под рукой хозяйки;
Перед началом ремонта подумайте, где будет стоять техника и мебель, вдруг вам понадобится перенести силовые розетки или канализационные трубы. Сомневаетесь в том, что сделаете это сами – вперед за помощью к людям, которые в этом разбираются.

https://youtube.com/watch?v=WMJ3eVwDBrk

Надеемся, наша статья поможет вам обустроить кухню в доме с планировкой П 44, расставить удобно мебель и технику, которая функционально вместить все необходимое и принесет удовольствие во время обеда.

Как провести монтаж вентиляции в кухонном помещении

Как говорилось выше, вентиляционная система кухонного помещения устроена просто. В ней нет никаких сложных элементов и премудростей. Основным элементом этой системы является, конечно же, вытяжка. Но есть и другие элементы, которые необходимы для создания вентиляционной системы.

Необходимые элементы вентиляции:

Воздуховоды (трубы) В последнее время специалисты выбирают для работы пластиковые трубы. Но если хотите можно использовать и железные. Удобнее использовать трубы с прямоугольным сечением нежели с круглым.

ПоворотыЭто соединительный элемент, с помощью которого можно повернуть воздуховод в абсолютно любое направление.

Обратные клапаны С помощью этого элемента можно управлять воздухом. Обычно, они ставятся для того, чтобы сквозняки не попадали в помещение.

Переходные воронки Их используют только в больших и технически сложных вентиляционных системах. Они могут соединять различные по размеру воздуховоды или же трубу и какой-либо прибор.

Диффузоры В последнее время мастера используют только автоматические диффузоры. но есть еще и ручное (т.е. механическое) устройство. С помощью него можно регулировать струю воздуха, которая попадает в помещение. Например, зимой его нужно меньше, потому что в комнате резко станет холодно, летом же наоборот. Устанавливается диффузор на приточный клапан вентиляционной системы.

Вентиляционные решетки Зачастую, это просто элемент декорации, чтобы с помощью него закрыть некрасивую дырку в стене или спрятать вентиляционный вентилятор. Решетки устанавливают на отдушины как внутри помещения, так и снаружи.

Но это далеко не все. Есть маленькие, но нужные элементы, которые просто необходимы для работы. Они могут пригодиться, а можно справиться и без них или заменить их чем то другим, что есть под рукой. Это различные крепежи, герметик, монтажная пена и многое другое.

Все необходимые инструменты тоже должны быть под рукой (перфоратор, различные отвертки, бур, насадки и многое другое.)

Достоинства и недостатки

Использовать короб из гипсокартона для вытяжки на кухне можно, убедившись в том, что такая конструкция является функциональной, а её достоинства перевешивают все недостатки. Рассмотрим, какие плюсы есть у такого решения.

Стандартная планировка для вытяжки на кухне

Дешевизна. Для создания короба требуется не так уж много профилей, ГКЛ и крепежа. С учетом их небольшой стоимости такое решение на кухне кажется весьма доступным.
Надежность. Собранный короб прослужит на кухне долгие годы. Он будет стоять на месте до следующего капитального ремонта, не подвергаясь деформации.
Доступна любая форма. Речь не только о сечении конструкции, которая может быть квадратной или иметь форму плоского прямоугольника. Можно собрать короб из гипсокартона на кухне на потолке или на стене. Также конструкция может менять направление движения, если это необходимо (идти вверх по стене, потом в бок, потом снова вверх до потолка и т.п.).
Простота монтажа является несомненным плюсом для тех, кто решил делать ремонт на кухне своими руками.
Малое число отходов. Не нужно тратить день, чтобы убрать всё, что намусорится в процессе работы.
Можно проводить все работы самостоятельно без посторонней помощи.

Нужно было бы поговорить о недостатках, но их сложно найти. Кому-то может не понравиться, что нужно много инструментов для работы. Кто-то скажет, что сделать вентиляцию при помощи обычной гофры гораздо проще и дешевле, а внешний вид не так важен. Кому-то процесс покажется трудоемким, ведь нужно сверлить стены, крепить профиля к стене и между собой, монтировать гипсокартон и проводить финишную отделку. Для некоторых установка короба из гипсокартона может показаться настолько сложным и длительным процессом, что он плюнет на него. Таким людям лучше поискать более простое, менее красивое или более дорогое решение проблемы.

Выводы и полезное видео по теме

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов.

Предотвращение вибрации с помощью монтажной пены в следующем ролике:

https://youtube.com/watch?v=NBTsJcOpEWU

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.
