Назначение и особенности монтажа коробов для электропроводки

Монтаж разных видов каналов

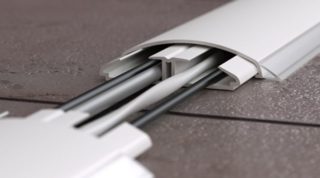

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

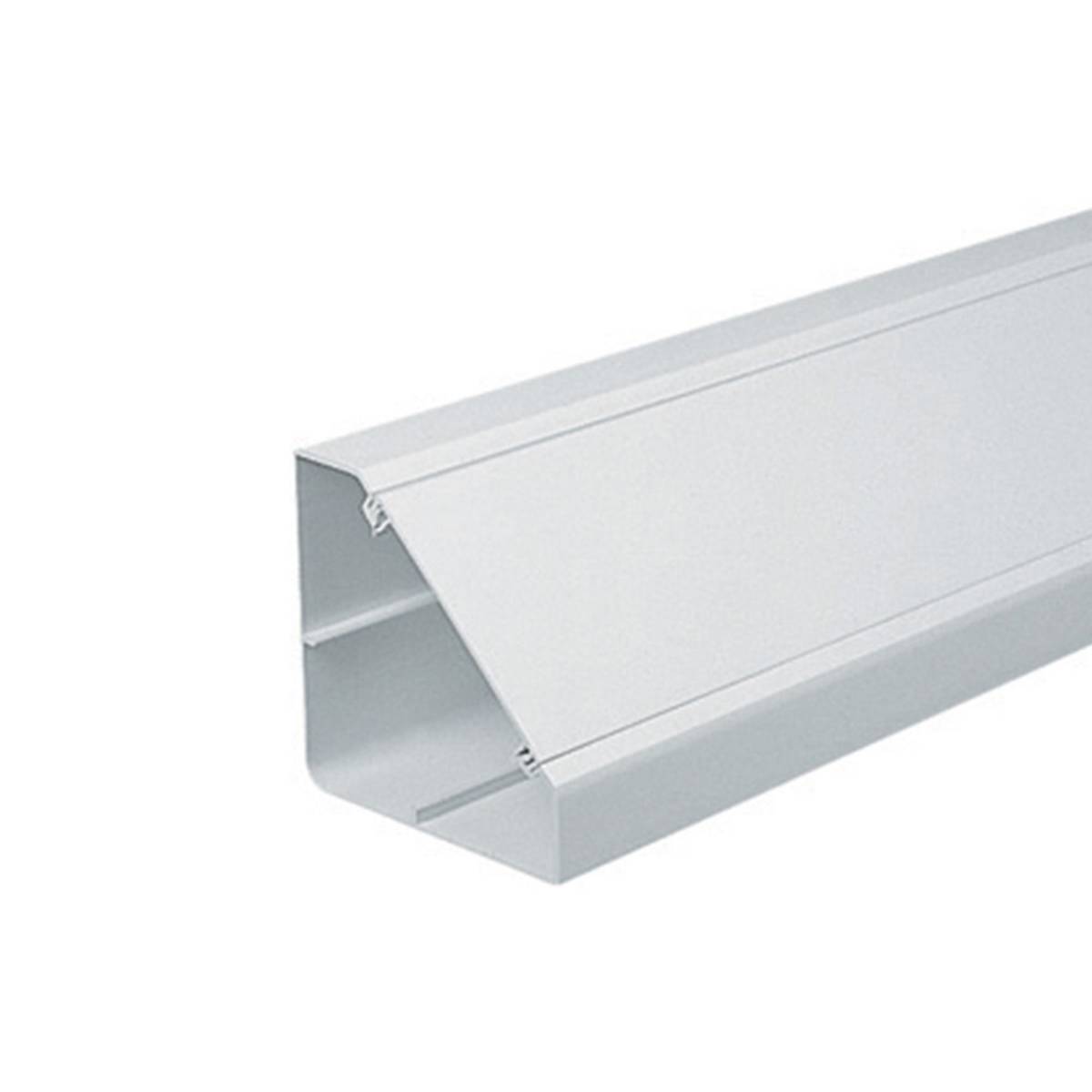

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

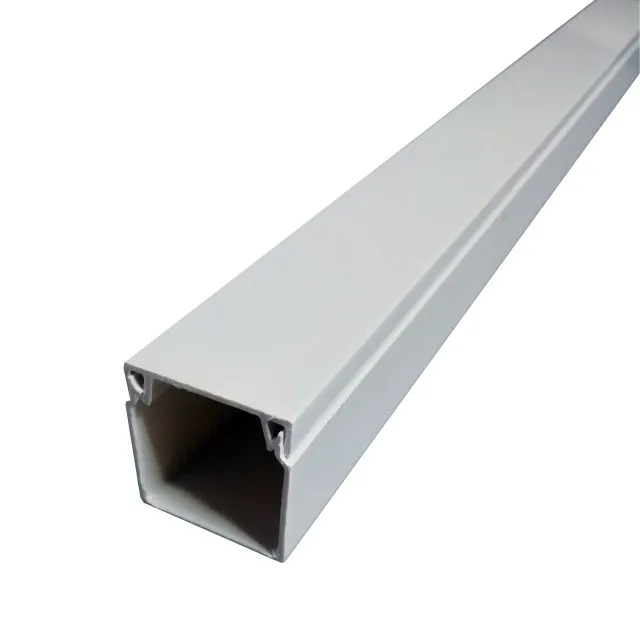

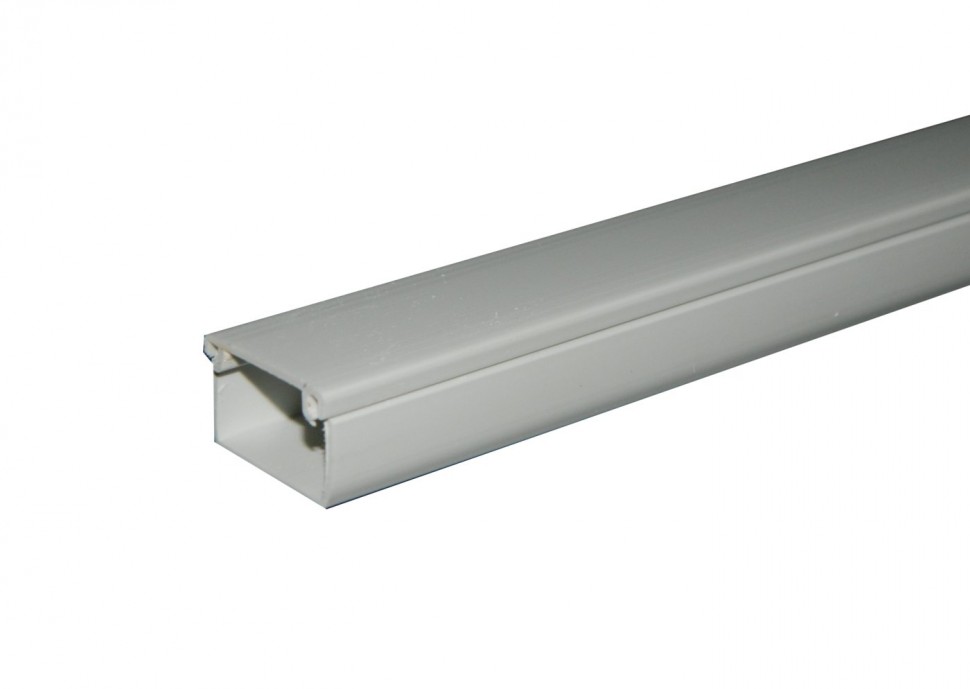

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

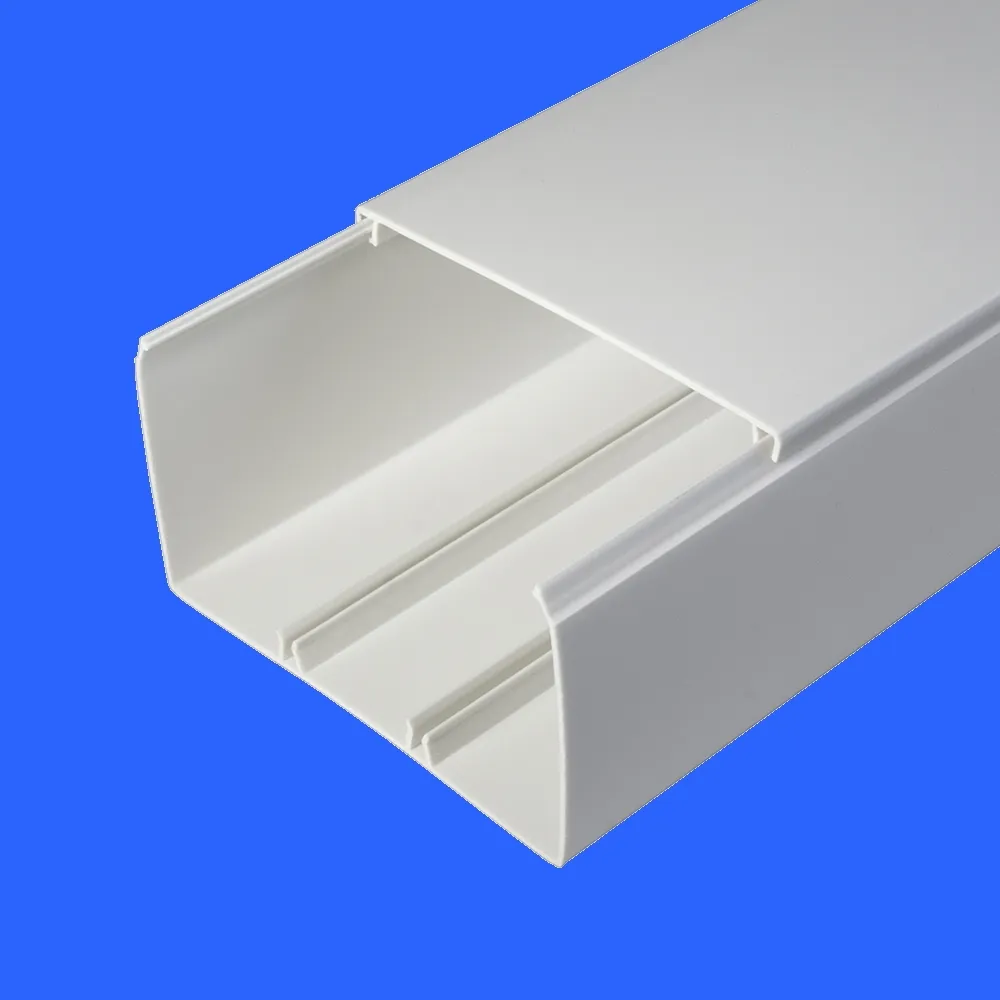

Парапетные

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Как обеспечить эффективность и безопасность монтажа кабельных конструкций

Монтаж кабельных конструкций является важным этапом в процессе создания сети связи или электроснабжения. Правильный монтаж гарантирует эффективную и безопасную работу всей системы. В этом разделе мы рассмотрим несколько ключевых правил и особенностей, которые помогут обеспечить эффективность и безопасность при монтаже кабельных конструкций коробов.

Правило 1: Тщательное планирование

Перед началом монтажа необходимо провести тщательное планирование

Важно определить место размещения короба, учесть расстояния между ним и другими элементами системы, а также предусмотреть запасные места для дополнительных кабелей

Правило 2: Использование качественных материалов и инструментов

Для монтажа кабельных конструкций следует использовать только качественные материалы и инструменты. Неправильный выбор материалов может привести к возникновению проблем в будущем, а использование некачественных инструментов может привести к повреждению кабеля или короба.

Правило 3: Правильная укладка кабелей

При укладке кабелей внутрь кабельных коробов необходимо соблюдать определенные правила. Кабели должны быть укладываны аккуратно, без перекручивания или перегибания. Также следует убедиться, что кабели не пересекаются, чтобы избежать помех и повреждений.

Правило 4: Правильное подключение кабелей

При подключении кабелей к кабельным конструкциям необходимо соблюдать правильную последовательность действий. Вначале следует обрезать изоляцию кабеля, затем надеть монтажные элементы (разъемы, зажимы и др.) и надежно закрепить их

Важно проверить надежность подключения, чтобы избежать коротких замыканий или других проблем

Правило 5: Регулярное обслуживание и проверка

После завершения монтажа кабельных конструкций необходимо регулярно проводить их обслуживание и проверку. Это поможет выявить возможные проблемы и предотвратить их возникновение. Также следует проверять состояние кабелей и элементов системы, и при необходимости заменять их.

Правило 6: Соблюдение стандартов и нормативов

При монтаже кабельных конструкций необходимо соблюдать все применимые стандарты и нормативы. Это поможет обеспечить соответствие системы требованиям безопасности и эффективности. Также следует учитывать местные строительные нормы и правила, чтобы избежать возможных проблем с инспекцией и сертификацией системы.

Соблюдение этих правил и особенностей позволит обеспечить эффективность и безопасность монтажа кабельных конструкций коробов. Неправильный монтаж может привести к проблемам в работе всей системы, а также создать опасность для людей и имущества.

Классификация кабельных каналов

Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

Классификация основных видов кабельных каналов:

1. Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
2. Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
3. Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
4. Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
5. Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
6. Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
7. Угловые — используются для формирования скрытой проводки под потолками.
8. Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
9. Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

Плинтус с кабель-каналом и системой подсветки

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Типы кабельных каналов

Для начала нужно определиться с выбором типа кабельного канала. О том, какие бывают виды кабель-каналов, мы рассказывали подробно в отдельной статье, сейчас вкратце еще раз повторим. Их различают по 4-м критериям:

1. По способу монтажа и расположения в пространстве.
2. По материалу, из которого он изготовлен.
3. По конструкции.
4. По внешнему виду.

Чтобы выбрать кабельный канал для электропроводки, нужно учесть все различия, давайте рассмотрим, какими они бывают.

По способу монтажа различают:

• Настенные. В разрезе имеют прямоугольную или квадратную форму в зависимости от габаритов и числа прокладываемых проводов. Здесь выделяют отдельный вариант — мини кабель-каналы, они нужны для прокладки одиночных или просто тонких проводов и кабелей, как, например, телевизионный и интернет-кабель.
• Напольные. Имеют полукруглую форму. Такая форма кабельного короба нужна, потому что он располагается на полу, чтобы об него не споткнуться.
• Угловые-потолочные. В разрезе напоминают прямоугольный треугольник, в зависимости от модели и производителя могут быть и другой формы. Это ваш выбор, если вы делаете разводку проводки под потолком. Их устанавливают на стыке потолка и стены.
• Плинтуса с кабельным каналом. Бывают совершенно разных форм и дизайнов. Устанавливаются вместо обычного плинтуса, на стыке стены и пола. Отлично подходят для скрытой прокладки кабелей телевидения и интернета, а также электричества. Для выбора плинтуса для прокладки кабельной продукции нужно определиться с числом и размерами пазов под провода, иначе они могут просто не влезть и придется выходить из ситуации иначе, а это может ухудшить внешний вид комнаты.

По материалу, из которого он изготовлен, разделяют на множество типов:

• ПВХ.
• Металлические (оцинкованная сталь или алюминий). Подходят для использования на улице, в помещениях с повышенной пожароопасностью и сложными условиями окружающей среды.
• Безгалогенные (не содержат брома, фтора, йода, хлора, астата), рекомендуются к применению в закрытых непроветриваемых помещениях.

По конструкции различают следующие кабельные каналы:

• Гладкие. Сплошной гладкий корпус.
• Перфорированные. Легче и дешевле обычных.
• Гибкие. Могут быть гофрированными или состоять из звеньев, подобно цепи. Их выбирают для установки и прокладки кабельной линии на геометрически сложных участках, например, вдоль полукруглого выступа на стене или колонне.
• Прозрачные. Скорее не конструктивное, а дизайнерское решение. Подходят для осуществления подсветки потолка светодиодной лентой. Могут быть и настенными, и потолочными и в виде плинтуса.

По внешнему виду кабельные каналы различаются по цвету, могут быть выполнены с текстурой дерева и т.д. Фактически, среди всего этого разнообразия для дома и офиса чаще всего выбирают простые гладкие кабель-каналы из ПВХ белого цвета для наружного монтажа проводки.

На рынке есть много производителей, их продукция отличается как качеством, так и внешним видом и конструкцией, но суть остается одинаковой. Популярными являются производители Легранд и ИЕК.

Монтаж кабель-каналов плинтусного типа

В зависимости от типа кабельнесущих систем, способ монтажа может различаться, но т.к., как правило, самостоятельно выполняется монтаж при ремонте электропроводки в индивидуальных домовладениях и квартирах, то ниже рассмотрен вариант выполнения работ по устройству кабель-канала плинтусного типа.

Работы выполняются в несколько этапов:

1. Подготовительные работы. На этом этапе выполнения работ нарезаются заготовки требуемого размера, с учетом углов (внутренних и наружных), заглушек, а также мест монтажа электроустановочных изделий (розетки, выключатели), которые монтируются в специальные боксы.
2. Предварительные работы. Выполняется раскладка кабель-канала по трассе его прохождения и определяются места крепления на поверхности стены. Расстояние между элементами крепления должно составлять не более 0,5 метра.

Монтаж кабель-канала

Работы выполняются, начиная с дальней точки (угла) помещения, в котором выполняется монтаж, в следующей последовательности.

• Отсоединяется наружная часть плинтуса (декоративный профиль);
• Берется прямой отрезок плинтуса, в один конец которого вставляется угол, как правило внутренний, а на второй, в зависимости от конфигурации помещения – соединяющая перемычка или другой угол.
• По размеченным местам крепления выполняется монтаж кабель-канала. При креплении с помощью саморезов, выполняется засверливание непосредственно в стену, при монтаже с помощью кляймеров или дюбелей, вначале засверливается отверстие, в которое затем вставляется дюбель и в него вворачивается фиксирующее устройство (шуруп, кляймер).
• При необходимости установки боксов, они крепятся аналогично креплению плинтуса к стене, с вводом концов кабель-канала во внутреннюю плоскость элемента конструкции.
• Крепление кабель-канала выполняется по всей его протяженности.

Завершающий этап:

• После завершения монтажа плинтуса, выполняется удаление мусора, образовавшегося при сверлении стен.
• Выполняется установка декоративного профиля.

Схематично, монтаж кабель-канала плинтусного типа, можно отобразить следующим образом:

Система кабель-каналов плинтусного типа марки Legrand

Конструкция

Выпускается несколько типов кабель-каналов:

1. открытые или с открывающейся крышкой. Их еще называют «коробами» или «лотками». Наиболее популярны, поскольку обеспечивают доступ к проводу в любом месте;
2. глухие жесткие. Выполнены в виде трубы. Крепятся хомутами и чаще всего вмуровываются в стену: это дает возможность заменить перегоревший кабель, не вскрывая штробы;
3. глухие гибкие:
   • гофрированные. Пластиковые гофры герметичны, потому защищают кабель от влаги и могут применяться даже под водой. Стальные — прочнее, но не герметичны, поскольку изготавливаются путем спирального скручивания оцинкованной ленты. Применяются гофрированные кабель-каналы на неровных поверхностях и на участках с большим числом поворотов;
   • цепные (траки). Состоят из нескольких коротких жестких элементов, соединенных друг с другом шарнирно. В основном применяются для подключения станков и другого оборудования на производстве.

Кабель-каналы с открывающейся крышкой делятся на разновидности по ряду признаков. Один из них — форма сечения.

Вариантов достаточно много:

1. П- и Ш-образные. Самый востребованный тип. Крупноразмерные короба называют «парапетными», небольшие — мини-коробами. У Ш-образных внутреннее пространство разделено перегородкой на две секции, что позволяет отделять слаботочные линии (интернет, видеонаблюдение, домофон) от силовых. Есть модели со съемной перегородкой. Для нее в корпусе предусмотрены пазы;
2. овальные. Предназначены для монтажа на полу. Так провода прокладывают в крайнем случае, когда нет возможности подобраться к электроточке по стене. Например, для подключения розеток на островном кухонном столе. Овальная форма придана изделию для того, чтобы при ходьбе за него не цеплялись. Еще отличительная черта — повышенная прочность (увеличена толщина стенок);
3. треугольные (электротехнический плинтус). Как ясно из названия, укладываются в углу между полом и стеной. Внешне похожи на обычный плинтус, но внутри содержат полость для кабелей. Такой короб наиболее предпочтителен, поскольку он не портит интерьер;
4. угловые. Подобный кабель-канал можно было бы назвать «электротехническим багетом», но такое наименование за этими изделиями почему-то не устоялось. Крепят их в углу между стеной и потолком. Конструктивно угловой короб похож на электротехнический плинтус, но имеет два существенных отличия: небольшой размер и менее прочная стенка;
5. лестничные. Напоминают приставную лестницу с перекладинами и применяются на производстве для прокладки тяжелых магистралей из многих кабелей. Такие лотки крышками не оснащаются.

Это основные формы. Также выпускаются дизайнерские короба — полукруглые, многоугольные и т.д.

Следующий отличительный признак – тип стенки:

1. сплошная. Это обычный вариант, наиболее распространенный;
2. перфорированная. Смотрится менее привлекательно, чем предыдущий, потому применяется в производственных помещениях, монтажных шкафах и пр. Но имеет ряд достоинств: низкая стоимость (за счет небольшой материалоемкости), меньший вес, интенсивное отведение тепла от проводов. Короб с перфорацией проще крепить (отверстия уже имеются);
3. проволочная. Лотки из проволоки — самые дешевые. Но главное их достоинство состоит в том, что они не собирают на себе пыль. Их применяют на складах и подобных объектах, где довольно грязно.

Кабельные каналы различаются и по назначению.

Наряду с электротехническими, выпускают короба для светодиодных лент, у них две особенности:

• прозрачная крышка;
• площадка в корпусе, установленная под углом 45 градусов.

СД-ленту наклеивают на площадку и закрывают крышку, после чего короб превращается в светодиодный светильник. Лента надежно защищена, потому такую подсветку применяют даже на днище автомобиля.

Защелка крышки тоже имеет несколько вариантов. Наиболее долговечен двойной замок.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления

Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Место прокладки – пол, перегородка, потолок

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.

Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.

Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.

Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.

Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.

Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.

Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.

В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.

Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.

Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений. При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
• При подземной прокладке важна водонепроницаемость, а также жесткость.

Советуем изучить — Какие бывают виды дверных петель

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
