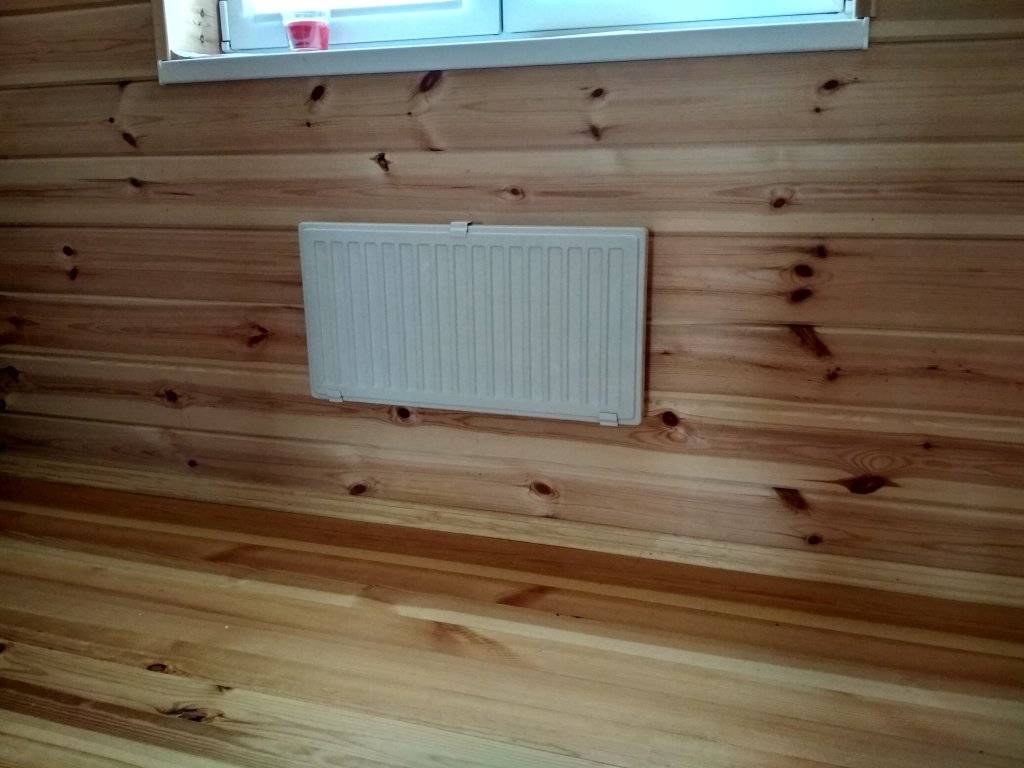

Конвекторная система отопления для деревянного дома

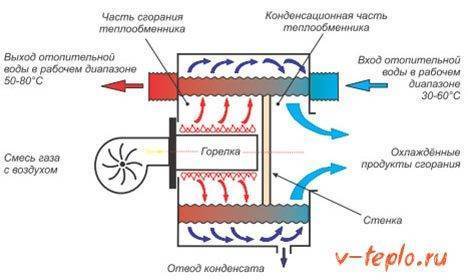

Принцип действия газовых котлов

Как бы то ни было, а большей популярностью при установке отопительной системы пользуются именно газовые котлы. Оно и правильно, ведь, как мы уже говорили, отапливать баллонами с газом очень невыгодно, а для работы конвекторов требуются именно баллоны. Так вот, принцип работы котлов практически такой же, как и у других устройств, предназначенных для отопления. Тепловая энергия, выделяемая при горении газа, подогревает теплоноситель. Последний, собственно, и есть источник тепла, который при помощи системы трубопровода попадает в самые отдаленные участки частного дома. Итак, газовые котлы состоят из следующих элементов:

1. Топка, в которой сжигается газ.
2. Патрубки, необходимые для подключения к системе.
3. Горелка, благодаря которой горит газ.
4. Трубопровод, поднимающий горючие газы.
5. Дымоход, отводящий продукты горения топлива наружу.

Далее следует перемещение теплоносителя. Для этого имеется еще один трубопровод, к которому подключаются радиаторы

Это еще одна важная деталь отопления, которой нужно уделить должное внимание, ведь они могут иметь самые разные формы и быть изготовленными из самых разных материалов

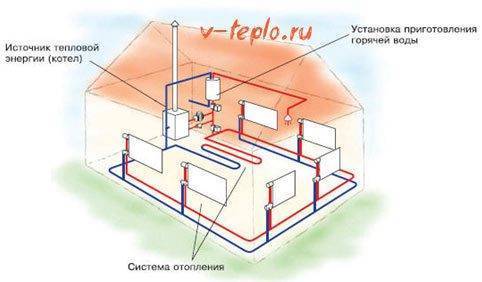

Помимо этого, газовое отопление в частном доме состоит еще из целого ряда устройств, необходимых для регулировки процесса. Это, к примеру, расширительные баки для скапливания лишней жидкости, насос для циркуляции, регулятор температуры, воздухоотвод и различные клапаны.

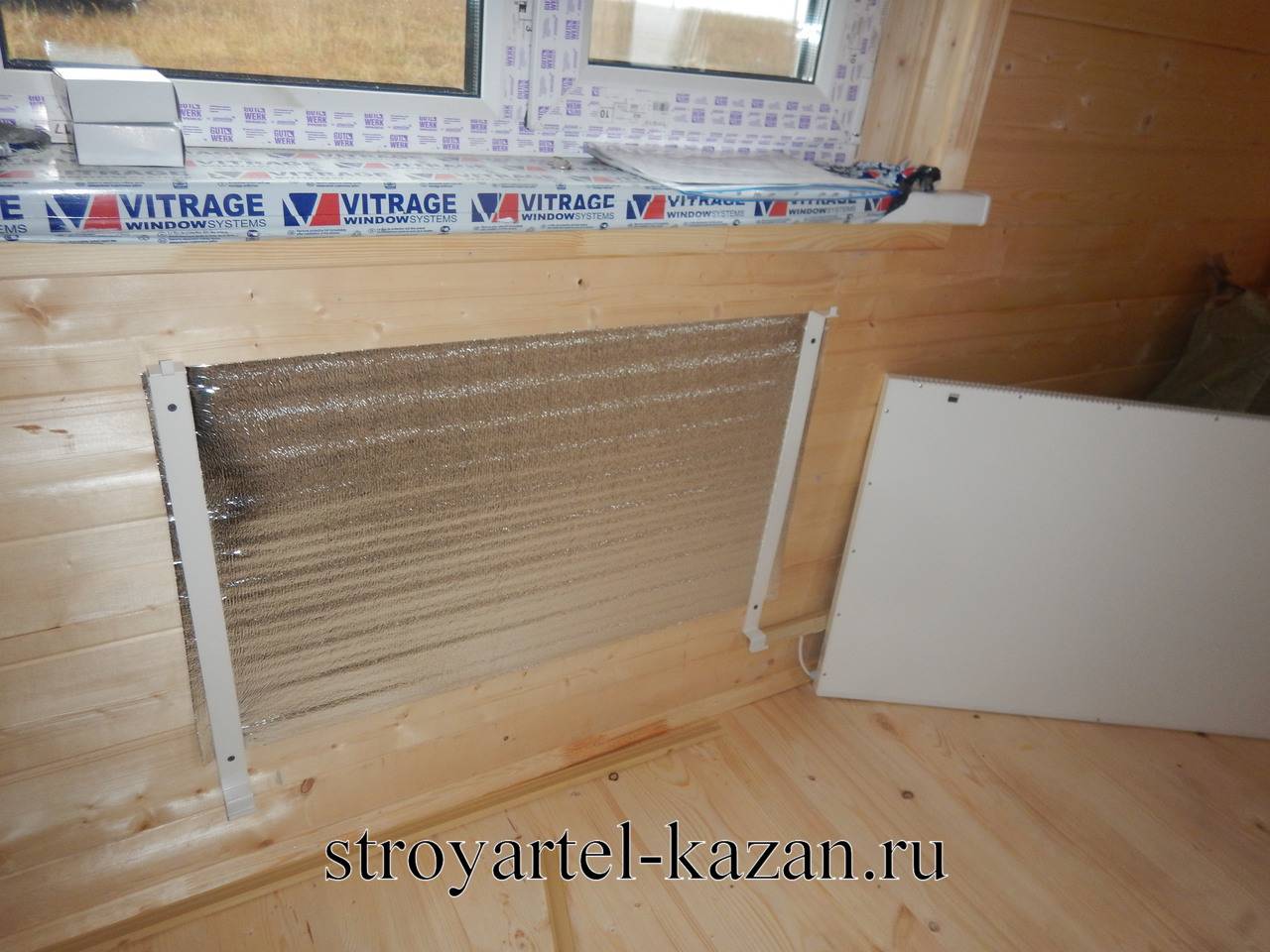

Установка и монтаж своими руками

Отопительная система – это, пожалуй, важнейший элемент дома

Следовательно, при ее устройстве необходимо уделять большое внимание каждому этапу. В особенности, если все работы будут производиться собственноручно

А теперь – поэтапная технология создания такой отопительной системы

А теперь – поэтапная технология создания такой отопительной системы.

Этап 1. Составляем проект системы, в который будут входить чертежи и рабочий проект

Крайне важно здесь рассчитать необходимую мощность газового котла, всех радиаторов и циркуляционного насоса

Этап 2. Рассчитываем предварительную смету.

Этап 3. Покупаем все необходимые материалы, детали и инструменты.

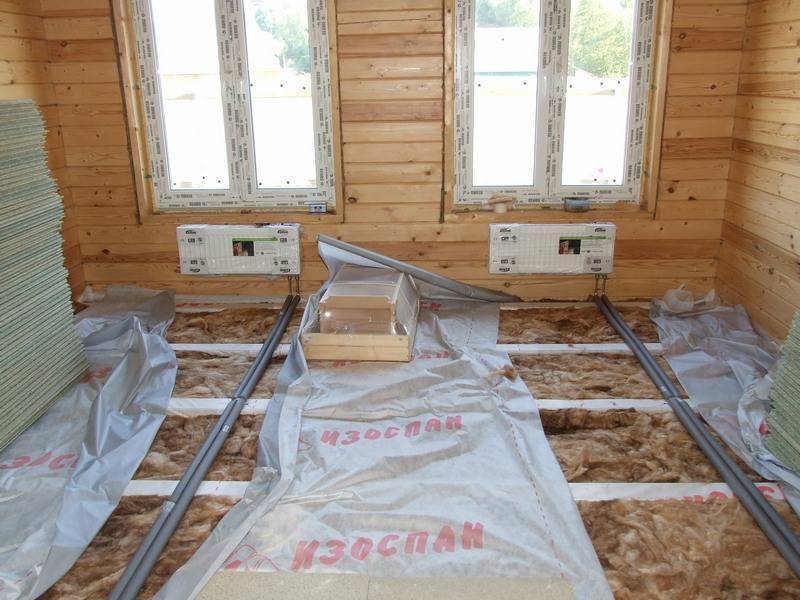

Этап 4. Монтируем отопительную систему.

Этап 5. Заполняем ее теплоносителем.

Этап 6. Производим пробный запуск системы.

Этап 7. Собственно, работа отопительной системы.

Видео

https://youtube.com/watch?v=apDoB4KZNWs

Ежели вы намерились сделать монтаж отопительной системы своими руками, как мы здесь разобрали, то вы должны согласиться с тем моментом, что она по сути своей не представляет из себя ничего сложного. Все, что вам потребуется – это несколько необходимых инструментов, а также умения в обращении с ними. Разумеется, это дело деликатное, поэтому, конечно же, им должны заниматься профессионалы, осведомленные обо всех нюансах вопроса.

Но если ваше решение твердо и непоколебимо, то это отличная возможность сэкономить.

Важно! Самостоятельная установка отопительной системы – отличная возможность сэкономить, ведь стоимость оборудования и материалов такая же, как стоимость работ по их установке

И последнее, что следует знать при работе с отопительной системой. Все, что связано с газом, должны делать исключительно сотрудники газовых служб. В этом, прежде всего, заинтересованы мы сами, так как это в целях нашей же безопасности.

Устройство и принцип действия электрического конвектора

Вы скажете: причем тут конвектор, как работает прибор? Устройство снабжено нагревательным элементом. А если специально подогревать воздух снизу, то он становится теплым и перемещается наверх. На его место приходит порция холодного газа, который тоже нагревается и всплывает под потолок. И так происходит до тех пор, пока весь воздух в помещении не станет примерно одинаковой температуры.

Устройство и электрическая схема

В устройство конвектора электрического входят:

• Металлический корпус;
• Нагревательные элементы;
• Датчик температуры;
• Терморегулятор;
• Панель управления (включение и выключение, регулировка температуры);
• Датчик безопасности (отключение автоматическое при перегреве);
• Датчик опрокидывания (отключение автоматическое при падении прибора).

Нагреватель и датчики с терморегулятором заключаются в корпус из металла, а панель управления выносится на его поверхность сверху или сзади, иногда сбоку. Нижняя часть открыта для свободного поступления холодного воздуха внутрь. В верхней части корпуса видно решетку, шторки которой направляют теплые массы вверх.

Выше приведена электрическая схема конвектора. В ней указаны основные элементы:

• Шнур с вилкой на конце включается в сеть 220В и обеспечивает прибору питание;
• С помощью клавишного выключателя можно включить или выключить конвектор, не вынимая вилки из розетки;
• Панель управления (контактная) для установки температуры, до которой должен нагреться воздух;
• Электронагреватели – элементы, выполненные из металла с большим сопротивлением. Благодаря этому они обеспечивают нагрев при прохождении по ним электрического тока;
• Термовыключатель, или датчик безопасности, размыкает цепь, если температура стала выше допустимой;
• Терморегулятор постоянно сравнивает значение установленной температуры с реальной. Если реальная больше указанной, то цепь размыкается, и нагрев прекращается. Если реальная меньше, то цепь замыкается, воздух снова греется.

Рассмотрим подробнее, как регулируется температура, и почему конвектор автоматически отключается при перегреве и опрокидывании.

Как регулируется температура

Установить желаемую температуру воздуха можно с помощью панели управления, повернув рукоятку. Что же происходит с конвектором внутри во время этого поворота?

Чтобы происходил нагрев, цепь должна быть замкнута. Терморегулятор должен размыкать ее, если температура стала слишком высокой. Но при охлаждении он должен автоматически замкнуть ее снова, чтобы воздух продолжал нагреваться. Для этого терморегулятор оснащают подвижным элементом. Поворачивая ручку, мы меняем угол наклона этого элемента.

Датчик температуры имеет пластинку, выполненную из материала с высоким температурным расширением. Пока воздух холодный, она контактирует с подвижным элементом терморегулятора. Пластинка меняет свое положение в зависимости от степени нагрева воздуха. Чем жарче, тем сильнее она откланяется. И отклоняться она будет до тех пор, пока не разомкнет цепь. Причем это произойдет быстрее, если установить низкую температуру.

При разомкнутой цепи нагрев не идет, поэтому воздух охлаждается. Пластинка на термодатчике тоже охлаждается и возвращается в исходное положение – к элементу терморегулятора, угол наклона которого задает пользователь. Цепь снова замыкается, и воздух греется.

Отключение при перегреве

Если терморегулятор или термодатчик вышел из строя, нагревание будет беспрерывное. При этом температура поднимется до такого уровня, что появляется риск возгорания. Для исключения таких случаев в электрическую цепь конвектора включают размыкающий ключ, изготовленный из материала с высоким температурным расширением. При достижении определенного значения температуры, ключ изгибается, размыкая цепь. Поэтому конвекторы – безопасные электрические обогреватели.

Отключение при опрокидывании

Мобильные конвекторы легко опрокинуть. Это опасно, потому что корпус нагрет до температуры 50-60 градусов: могут испортиться легкоплавкие материалы на полу. Чтобы при падении прибора прекратился нагрев, цепь должна разомкнуться. Это возможно благодаря ключу, работающему по принципу маятника.

На вертикальном участке цепи расположена пластинка, которая свободно вращается вокруг своей оси. При вертикально стоящем конвекторе пластинка соединяет верхнюю часть цепи с нижней. Но стоит прибору упасть, электроцепь примет горизонтальное положение. При этом пластинка, повернувшись под действием силы тяжести, все равно будет направлена вниз. Образуется зазор, и ток перестает поступать к нагревательному элементу.

Другие варианты отопления

Конвекторное

Любое сооружение можно обогревать конвекторами, водяными или электрическими. Для водяных конвекторов можно применить такую же систему разводки теплоносителя, как и для радиаторов, для электрических – обычную электрическую сеть. Преимущества такого варианта:

• Очень быстрый прогрев
• При регулировке температура сразу же меняется
• Возможность использования автоматики, зависящей от погоды

Но к недостаткам относится то, что помещение так же быстро остывает при отключении электроконвекторов. И в целом отопление обходится дороже. Хотя сами конвекторы стоят достаточно дешево.

Воздушное отопление

К плюсам прогрева дома воздушным потоком, доведенным до нужной температуры, относятся:

• Быстрота прогрева
• Моментальная реакция на изменение погоды
• Отсутствие отопительных приборов на стенах

Но не стоит забывать и о минусах:

• Высокая стоимость оборудования
• Шумность;
• Необходимость предусмотреть место под потолком под воздухопроводы

Печное отопление

Печь в каркасном доме – одна из наиболее доступных и старинных систем. Это несложное и проверенное веками решение. Хорошо протопленная печь создаст в доме уют и тепло.

Но есть и существенные недостатки такого решения – печь необходимо постоянно чистить и топить, что создает дополнительную пыль и грязь. К тому же, следует строго соблюдать меры противопожарной безопасности.

Отопление частного дома конвекторами	Коллекторная система отопления частного дома
Расход газа для отопления частного дома – расчет потребления	Отопление частного дома из металлопластиковых труб
Как обеспечить отопление своего дома без газа	Отопление частного дома из полипропилена своими руками
Отопление дома – самый экономичный способ	Лучшее отопление для частного дома
Система отопления частного дома с естественной циркуляцией	Особенности отопления загородного дома электричеством
О схемах отопления частного дома с газовым котлом	Отопление частного дома теплым полом
Отопление частного дома с принудительной циркуляцией	Отопление и водоснабжение загородного дома: описание технологии монтажа
Система отопления частного дома теплым плинтусом	Схемы разводки отопления от котла в частном доме
Инфракрасное отопление домов	Отопление частного дома тепловым насосом — плюсы и минусы
Отопление дома сжиженным газом	Как сэкономить на отоплении загородного дома
Комбинированная система отопления частного дома	Как выполняется опрессовка отопительной системы
Проект отопления частного дома	Отопление частного дома электричеством
Монтаж системы отопления в частном доме	Автономное отопление частного дома
Основные правила расположения радиаторов при отоплении частного дома	Монтаж системы отопления: правила и описание
Схема отопления двухэтажного дома	Система отопления дачи
Тепловая трасса — предназначение, классификация, случаи использования	Как сделать отопление частного дома
Разводка отопления двухэтажного дома	Водяное отопление в частном доме

Проектирование отопления	Твердотопливное отопление под ключ
Газовое отопление под ключ	Отопление под ключ
Отопление в деревянном доме под ключ	Водяной теплый пол под ключ
Монтаж водяного теплого пола	Отопление двухэтажного дома
Монтаж отопления в коттедже	Отопление загородного дома: варианты и цены
Монтаж отопления	Монтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопления	Дизельное отопление загородного дома
Автономное отопление под ключ	Воздушное отопление загородного дома
Цены на монтаж отопления в частном доме	Проектирование и монтаж систем отопления
Водяное отопление в частном доме	Электрическое отопление загородного дома: варианты и цены
Отопление в таунхаусе	Проектирование газового отопления
Стоимость проектирования отопления	Калькулятор отопления частного дома
Монтаж водяного теплого пола в частном доме	Цена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

Устройство электрического конвектора

Отличается устройство конвектора электрического функциональностью и простотой. Работает такой аппарат по принципу естественной циркуляции воздуха. По виду чем-то похож на масляной радиатор. Но металлический корпус у него более плоский. Внешняя поверхность корпуса нагревается при работе несильно — не больше чем на +65 градусов. А это означает, что прибор является безопасным и не вызывает ожогов при случайном прикосновении к нему.

С целью увеличения площади поверхности прибора трубчатые электронагреватели иногда делают ребристыми. Так теплоотдача повышается в разы. К тому же продлевается срок службы комплектующих.

Внутри корпуса находятся такие элементы:

1. Нагревательный тэн. Расположен в нижней части корпуса. Изготавливается из нержавеющей стали. Он может быть помещен в алюминиевый кожух либо обустраиваться по длине специальными пластинами. Это позволяет увеличить греющую поверхность тэна, а значит – лучше распределять вырабатываемое тепло. Помимо тэна агрегат может оснащаться и металлокерамическими, керамическими устройствами либо нагревателями в виде гибкого провода, который сворачивается в спираль.
2. Решетки. Их всего две. Первая располагается внизу, направлена она на плоскость пола. Вторая же находится в верхней части прибора.
3. Контрольный датчик. В нижней части оборудования устанавливается датчик температуры. Он каждые 45 секунд замеряет уровень температуры и подает сигнал на электронный термостат, который либо включает, либо выключает нагревательный элемент.
4. Таймер и термостат. В электрических конвекторах термостат может быть двух типов: электронным и электромеханическим. Первый вид более точный, работает бесшумно. Но стоит дороже и при условии частых перепадов напряжения его использовать нельзя. Второй же вариант идеален для домов, в которых перепады напряжения случаются достаточно часто. Правда он менее точно определяет температуру.

Иногда в структуре присутствует и вентилятор. Он способствует увеличению теплоотдачи, ускоряет процесс нагрева. А также снижает термическую нагрузку на теплообменник, улучшает его сохранность. Наличие вентилятора делает прибор зависимым от электропитания. Конечно, если обогреватель и так является электрическим, то проблем никаких не возникает. А вот решая газовый конвектор с вентилятором купить, надо позаботиться о стабильности электроснабжения. Можно купить источник бесперебойного питания.

Электрические конвекторы обладают рядом неоспоримых преимуществ:

• легки и удобны в монтаже и эксплуатации;
• долговечны, срок их службы может достигать 20 лет;
• особого технического обслуживания не требуют;
• бесшумны в работе и эргономичны;
• быстро прогревают помещение: уже спустя полминуты после включения в комнате становится тепло и уютно;
• экономичны в использовании;
• внешний вид достаточно привлекательный;
• не сжигают кислород;
• отличаются гибкостью управления.

Правда, есть и некоторые недостатки: расход электроэнергии достаточно большой; для больших по площади помещений такие конвекторы являются малоэффективными; способствуют образованию сквозняков и распространению пыли по помещению, поэтому для астматиков или аллергиков применять конвекторы не рекомендуется.

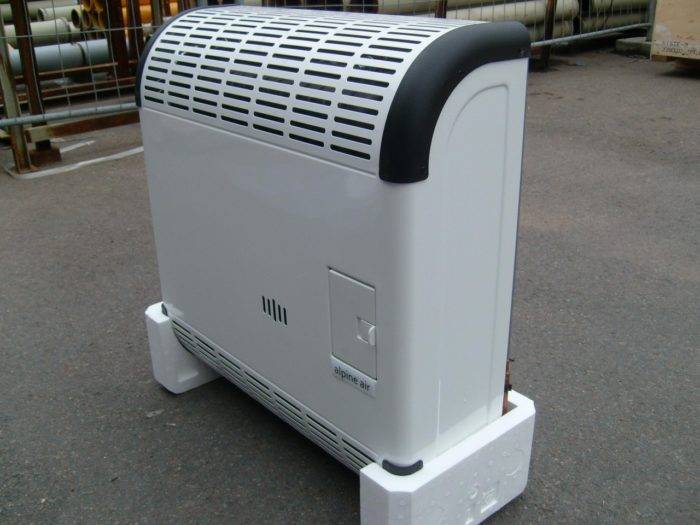

Газовые конвекторы

Принцип действия агрегата

Схема работы газового конвектора состоит в следующем. Сжиженный природный газ сгорает в специальной камере, отдавая свою энергию теплообменнику. Последний нагревает воздух, поступающий через нижние вентиляционные отверстия.

Плотность нагретых воздушных масс уменьшается, вследствие чего они поднимаются вверх. Так происходит постепенное замещение воздуха и его нагрев, за счет чего и отапливаются помещения.

Некоторые модели имеют вентилятор, который ускоряет циркуляцию. Его использование не всегда оправдано, так как создаваемый электромотором шум часто становится причиной дискомфорта.

Конструкция газового конвектора требует наличия канала, который должен выходить на улицу. Он необходим для удаления из помещения продуктов горения и забора свежего воздуха, который используется в работе. В качестве дымохода выступает коаксиальный трубопровод, прокладываемый в толще стены непосредственно возле места монтажа конвектора.

Принцип действия конвектора

Выбор оборудования

Газовый конвектор является прямым конкурентом котлу, работающему на этом же виде топлива. Использование последнего оправдано в том случае, когда необходимо постоянно отапливать большой по площади дом или строение, имеющее более 3-4 комнат. Только в этом случае капитальные затраты по монтажу радиаторов отопления, трубопроводов и самого котла могут считаться оправданными.

В противном случае целесообразно остановить свой выбор именно на конвекторе. Особенно эффективно использование этого оборудования на даче, где люди не живут постоянно.

Выбирая ту или иную модель газового конвектора, обратите внимание на следующие конструктивные особенности:

1. Материал теплообменника. Существуют разновидности, изготовленные из чугуна и стали. Первый вариант обладает более высоким КПД, но и большей инерционностью. То есть, этот прибор будет нагревать помещение дольше, а тепло, образуемое им, сохраниться более длительный отрезок времени с момента выключения газа.

Газовый конвектор с чугунным теплообменником

К недостаткам чугунных конвекторов можно отнести их большой вес и довольно высокую стоимость. Однако срок их эксплуатации намного превышает период работы стальных устройств.

1. Наличие и конструкция трубы. Многие современные газовые конвекторы оборудованы телескопическими коаксиальными каналами, позволяющими регулировать длину в зависимости от внешних условий. Кроме того, эти дымоходы отличаются между собой диаметром, который зависит от мощности конвектора. Выбирайте модели, с трубами, конец которых защищен декоративной насадкой. Она придаст срезу более привлекательный внешний вид и защитит его от попадания мусора, осадков и посторонних предметов.
2. Камера сгорания. Может быть закрытой и открытой. Закрытая камера сгорания применяется в большинстве случаев. Конвектор с открытым пламенем может быть использован для замены морально устаревшей печи, имеющейся на даче. В этом случае продукты горения выводятся наружу через дымоход.

Конвектор с открытой камерой сгорания

Виды систем конвекторного отопления

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Конвекторная система отопления бывает:

• Электрической. Для подогрева нагревательных элементов используется электрический ток, а сам электроконвектор подключается к сети переменного тока.
• Водяной. В таких приборах установлены трубы, внутри которых циркулирует жидкий теплоноситель (вода или антифриз). Водяные конвекторы подключаются к централизованным отопительным сетям, а при устройстве отопления каркасного частного дома – к автономной отопительной системе.
• Газовой. В этом случае используются специальные агрегаты на газе. Отопление в деревянном доме конвекторами на газе может быть организовано с использованием магистрального или баллонного топлива.

Рассмотрим характеристики и особенности каждой разновидности конвекторного отопления дома.

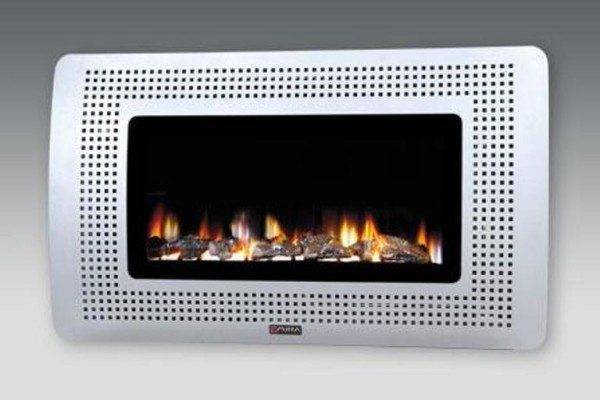

Газовые конвекторы

Подобные приборы могут работать на сжиженном или магистральном топливе. Чтобы подключиться к газовой магистрали, нужны соответствующие разрешения газовой службы. На использование баллонного газа никакие разрешающие документы не нужны.

В газовом конвекторе используется следующий принцип работы:

1. В камере сгорания установлена газовая горелка, где и происходит сгорание топлива. В результате этого выделяется большое количество тепловой энергии.
2. От этого тепла корпус прибора нагревается и начинает отдавать температуру воздуху в помещении. В этот момент начинает работать принцип конвекции, когда теплые воздушные массы поднимаются вверх комнаты, а на смену им проходят холодные потоки.

Такие отопительные приборы не получили большой популярности из-за своего громоздкого размера и сложного подключения, а также низкой степени пожарной безопасности. В результате сгорания топлива образуются продукты горения, которые нуждаются в отведении. Для этого прибор оборудуется коаксиальным дымоходом. Чтобы эту трубу вывести за пределы дома, в стене возле прибора нужно проделать отверстие подходящего диаметра.

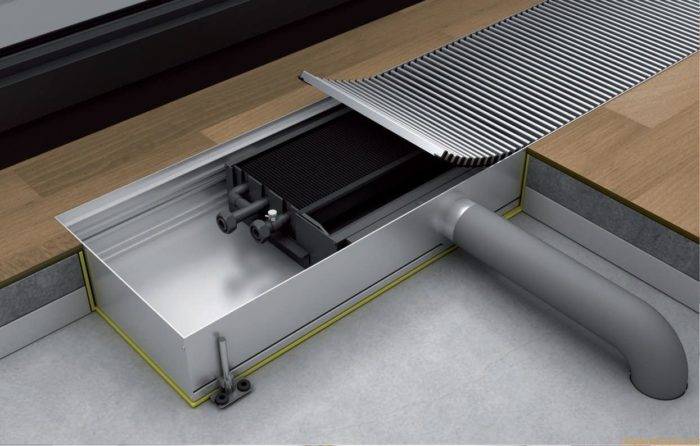

Водяные конвекторы

Классический вариант устройства отопления дома – использование водяного конвектора. Такие приборы можно применять в частном доме или квартире. Для их работы нужно проложить трубопроводы, установить нагревательный прибор и подключить батареи. В централизованных системах достаточно подключить приборы к контуру квартиры.

В качестве теплоносителя в этих агрегатах используется вода или антифриз. В автономных системах для подогрева теплоносителя устанавливают газовый, электрический или твердотопливный котел. Вид топлива подбирается в зависимости от наличия ресурсов в том или ином регионе.

После подключения приборов к отопительному контуру нагретый теплоноситель отдает тепло металлическим поверхностям радиатора, от которых и происходит нагрев циркулирующего в помещении воздуха.

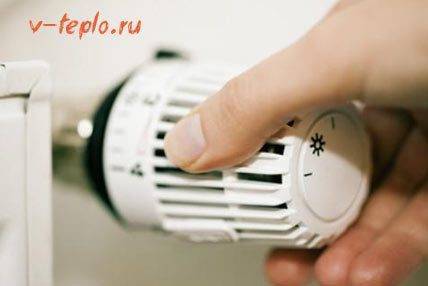

Для регулировки температуры в комнате на приборах устанавливают термостаты и регулировочные клапаны. Также это можно делать посредством управления работой нагревательного котла. Для спуска воздуха из приборов на каждом из них устанавливается специальный вентиль.

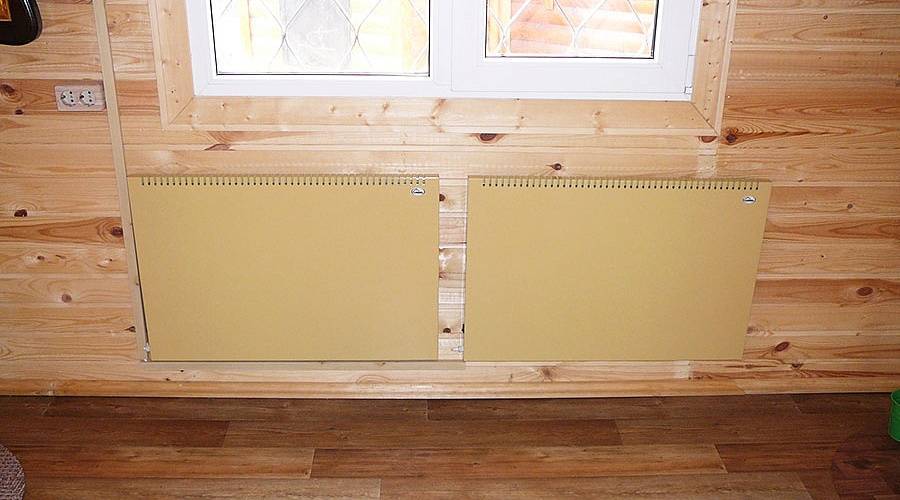

Электрические конвекторы

Такие агрегаты отличаются удобством, простотой использования и монтажа. Чтобы организовать отопление каркасного дома конвекторами, достаточно купить и подключить приборы к сети переменного тока. Агрегаты можно установить на полу или повесить на стену. В последнем случае на вертикальные поверхности предварительно крепятся кронштейны.

Преимущества использования электрических конвекторов:

• Простой монтаж. Все работы можно провести в течение получаса и выполнить своими руками.
• В приборе не циркулирует жидкий теплоноситель, который может дать течь или вызвать коррозию. По этой же причине агрегат не боится замерзания.
• Электрические конвекторы чаще бывают мобильные, поэтому могут устанавливаться в любом месте и при необходимости переноситься в другое помещение.
• Работой электроконвектора управляет автоматика. Электронные или механические системы управления позволяют поддерживать в помещении заданную температуру.
• Некоторые агрегаты имеют термостаты, поэтому при достижении определенной температуры воздуха в помещении автоматически отключаются, а при снижении этого показателя ниже установленного порога снова включаются.

Основной минус конвекторного электрического отопления заключается в том, что за обогрев даже небольшого дачного домика придется выложить существенную сумму, ведь электроэнергия не является дешевым видом топлива.

Требования к помещению

Требования газовых служб к помещениям:

Потолки должны быть не ниже двух с половиной метров, что немаловажно, ведь многие деревянные дома строятся с низкими потолками, и это при самом маломощном оборудовании;
Канал для вентиляции в диаметре должен быть равен или превышать 100 мм, материал из которого он изготовлен должен соответствовать СНИП, а нижняя часть вентиляционного канала должна быть ниже потолка минимум на 200 мм;
Нижние зазоры на межкомнатных дверях должны быть минимум 25 мм;
В каждой комнате должны присутствовать окна позволяющие проветрить помещение;
Котельная должна быть снабжена дверью в соседнее нежилое помещение, а при установке котла мощностью свыше 150 кВт, отдельной входной дверью;
Внутренне пространство котельной должно иметь не менее 7,5 м3 в объеме, к новым домам это требование увеличили вдвое;
Дымоход – обязательно должен оснащаться двумя стенками, его диаметр должен превышать или равняться входящему патрубку оборудования;
Освещение в котельной должно быть безопасным, для этого не допускаются открытые лампочки без плафонов;
В случае наружной электропроводки, ее необходимо поместить в специализированные кабель каналы;
Система контроля загазованности внутренних помещений должна устанавливаться в деревянном доме, если котел находится в подвале.

Расчет мощности обогревателей разных типов на площадь помещения

Обогреватели используют не только в загородных домах, но и в квартирах. Осенью при наступлении холодов в квартире отопление еще не включают, поэтому многие приобретают электрические изделия. Но чтобы не получить большой счет за электричество, необходимо заранее рассчитать мощность и потребление прибора.

Для расчета следует учитывать площадь дома или квартиры и количество отопительных приборов. Необходимо рассчитать мощность радиаторов при помощи специальной формулы.

kWt = 0,277*c* ϱ *P*h*(t2-t1), где с – удельная теплоемкость, ϱ – плотность воздуха, P – площадь, h – высота.

В результате вы получите количество тепла, которое необходимо для обогрева дома и требуемую мощность приборов.

В формуле необходимо учесть следующие моменты:

Материал и толщина стен. В доме с толстыми стенами тепловые потери будут минимальны. А при тонких стенах тепло уходит на улицу. Вид радиаторов. Батареи могут быть инфракрасные или масляные. Утепление стен. Качество и количество окон в доме. Через окна уходит большое количество тепла

Поэтому важно, чтобы окна были хорошего качества. В таком случае нагревать обогреватель можно до невысокой температуры. А если окна продуваются, то необходимо включать устройство на максимальную температуру

А если окна продуваются, то необходимо включать устройство на максимальную температуру.

Для того чтобы правильно произвести расчет мощности требуемого обогревателя со всеми нюансами, можно воспользоваться калькулятором.

Мощность кварцевого обогревателя

Такое оборудование потребляет небольшое количество электроэнергии. Средний расход составляет 0,5 кВт в час. Тип нагревателя отличается от того же масляного. В специальной плите устроен нагревательный элемент, который нагревается и излучает тепло. Тепло распределяется равномерно по всей площади.

Кварцевые приборы имеют следующие достоинства:

• Нагреватель не сушит воздух. Поэтому люди в помещении будут чувствовать себя комфортно.
• Красивый внешний вид.
• Большой срок службы.
• Воздух в доме остается свежим и чистым.
• Прибор не нагревается до высоких температур. Он может нагреться до температуры 95оС. Поэтому такое изделие можно считать не пожароопасным.
• Оборудование долго аккумулирует тепло. Прибор нагревается и длительное время остается теплым. Для полного нагрева кварцевого изделия потребуется 20 минут.

Мощность масляного обогревателя

Исходя из расчетов, можно определиться с мощностью прибора. Но стоит учитывать тот факт, что такие нагреватели распределяют тепло неравномерно.

Вокруг прибора воздух сильно нагревается, а в отдаленных частях дома воздух остается прохладным.

Схема трубной разводки

Существуют две основные схемы двухтрубной разводки. В первом случае радиаторы подключаются к трубам, опоясывающим периметр дома (схема с попутным движением теплоносителя). Преимущество такой схемы — сравнительно небольшой расход труб, недостаток — заметное падение температуры теплоносителя по мере удаления от отопительного котла.

Чтобы преодолеть этот недостаток, применяется коллекторно-лучевая схема разводки, когда к каждому радиатору идут две трубы от коллектора, установленного на каждом этаже. Целесообразно устанавливать коллекторы ближе к центру дома, чтобы длина труб к радиаторам была приблизительно одинаковой. Иногда в целях экономии применяют комбинированную схему, когда периметр дома опоясывают трубы большого диаметра, а от них к радиаторам в каждой комнате устраивается лучевая разводка.

Для скрытой разводки труб под полом и внутри перекрытий используются, как правило, трубы из сшитого полиэтилена или из металлопластика, которые поставляются в рулонах. Для наружной разводки чаще используются жесткие трубы из полипропилена, для соединения которых применяется сварка.

Установка плинтусных моделей

Монтажные работы аналогичны процессу установки классических моделей. Перед установкой необходимо учесть следующие особенности:

1. Высота крепежа. Минимально допустимое расстояние от пола должно составлять 0,15м. При меньших значениях снижается КПД отопительной установки.
2. Место установки. Запрещено устанавливать изделия за мебелью – после длительной эксплуатации происходит пересыхание конструкций мебели. Нельзя закрывать декоративными перегородками, утапливать конвектор в нишах стен, также недопустимо накрывать устройство тканями, т.к. должна быть обеспечена циркуляция воздушных масс.
3. Для оборудования необходимо предусмотреть отдельное УЗО и заземление.

При выполнении данных норм монтаж не составит труда, т.к. конвекторы поставляются в собранном, готовом к эксплуатации виде. Плинтусные конвекторы можно подключать к сети как последовательно, так и по типу коллектора.

Плинтусные модели применяются для отопления квартир, жилых домов, коттеджей, административных зданий и промышленных цехов.

Выбор утеплителя для каркасного дома и его монтаж

К выбору материалов для строительства дома следует подойти с тщательностью, необходимо особое внимание обратить на утеплитель. В частности, кроме основной функции теплозащиты, он должен обладать такими свойствами, как огнеупорность, влагостойкость, экологичность, высокая шумоизоляция и длительный срок эксплуатации. Теплоизоляционный материал должен идеально сочетаться с основой каркаса

Теплоизоляционный материал должен идеально сочетаться с основой каркаса.

Обзор материалов

Всем этим требованиям полностью отвечает минеральная вата, она и является одним из самых популярных и экономичных утеплителей для теплого каркасного дома. При утеплении дома изнутри минеральной ватой можно одновременно решить проблему шумоизоляции.

В качестве утеплителя используют несколько видов минеральной ваты:

• стекловата;
• шлаковата;
• каменная или базальтовая вата.

Каждый из этих материалов обладает различными свойствами, а также имеет свои плюсы и минусы.

Стекловата – экономичный, очень крепкий и эластичный материал, получаемый из отходов стекольного производства. Один из самых старейших видов утеплителя. Обладает высокой теплопроводностью, паропроницаемостью, стойкостью к паразитам и большим коэффициентом шумопоглощения. Выдерживает температуру до плюс 500 и до минус 60 градусов.

Одним из главных минусов в работе со стекловатой является то, что она достаточно хрупкая, представляет опасность для глаз и слизистой строителей, требует особой осторожности и использования защитных средств при монтаже. Шлаковата – в качестве сырья для этого материала выступает доменный шлак, переработанный в микроволокна. Плюсом использования шлаковаты в качестве утеплителя является её высокая теплоэффективность

Плюсом использования шлаковаты в качестве утеплителя является её высокая теплоэффективность

Шлаковата – в качестве сырья для этого материала выступает доменный шлак, переработанный в микроволокна. Плюсом использования шлаковаты в качестве утеплителя является её высокая теплоэффективность.

Шлаковата устойчива к воздействию паразитов и не горит. Материал отличается повышенной хрупкостью и требует применения средств защиты для дыхания, зрения и кожи во время работы. Легко впитывает воду, поэтому нуждается в хорошей гидроизоляции. Может иметь в своем составе небольшое количество фенолформальдегида.

Базальтовая вата – её волокна экологически чистые и не отличаются ломкостью, поэтому не опасны для строителей. Выдерживает диапазон температур от плюс 1000 до минус 190 градусов, не горит, а только лишь плавится при высоких температурах. Не впитывает воду, хорошо пропускает пар, обладает отличной теплопроводностью. Выпускается в рулонах, легко режется и укладывается. Но стоит дороже, чем вышеперечисленные виды ваты.

Полезное: Как быстро и недорого построить каркасный дом своими руками

Для наружного утепления специалисты рекомендуют использовать стекловату или базальтовую вату, а для внутреннего, кроме предыдущих двух видов утеплителя, – шлаковату.

Существуют и другие виды утеплителей: пенопласт, пеноплэкс, керамзит, опилки. Однако они существенно уступают минеральной вате по экономичности, долговечности и теплопроводности. А зачастую и стоят на порядок дороже.

Технология утепления

Одно из требований в работе с минеральной ватой – относительная влажность воздуха не больше 85% при температуре не выше +30 °С и не ниже – 10 °С. Обязательное условие сохранения тепла в доме – правильная укладка утеплителя, он должен плотно лежать, но при этом нельзя допускать жесткого вдавливания материала между стойками каркаса.

Необходимо использовать ветрозащитные и пароизоляционные пленки и сделать хорошую гидроизоляцию с помощью гидрофизаторов. По желанию заказчика и для большей теплоизоляции возможно увеличение слоев ваты.

Выводы и полезное видео по теме

Что делать при утечке газа в квартире:

Таким образом, на вопрос — можно ли поставить газовый котел и сопутствующее оборудование в квартире, можно ответить положительно. Но для этого нужно иметь подходящие технические условия, необходимую документацию, запастись терпением и пройти все эти этапы.

Многие квартиры в России обладают автономным отоплением, следовательно и у вас есть шанс получить такую возможность.

А вы газифицировали свою квартиру? Может быть планируете или выступаете категорически против таких действий в пределах МКД? Напишите свое мнение в комментариях, а также задавайте интересующие вас вопросы.
