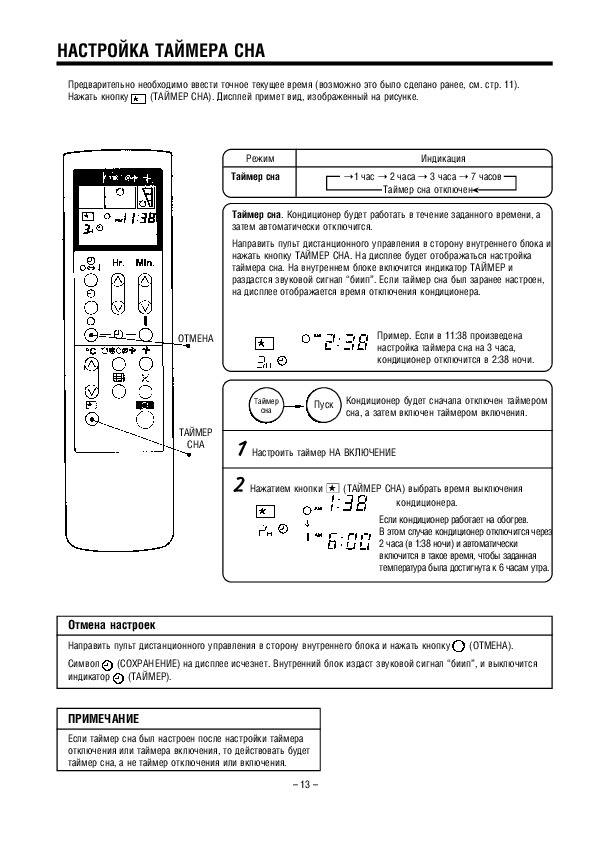

Шаг 5: Использование таймера
Использование таймера в сплит-системе Hitachi позволяет установить время автоматического включения или выключения системы. Это очень удобно, так как вы можете программировать систему таким образом, чтобы она была уже включена и на нужной температуре, когда вы приходите домой или просыпаетесь.
Чтобы настроить таймер, следуйте инструкциям ниже:
- Нажмите кнопку «Таймер» на пульте дистанционного управления.
- Используйте кнопки с стрелками, чтобы выбрать режим таймера: «Включение» или «Выключение».
- Используйте кнопки с цифрами, чтобы установить время включения или выключения системы.
- Нажмите кнопку «OK» для подтверждения настроек таймера.
- Проверьте настройки таймера на дисплее сплит-системы, чтобы убедиться, что они были сохранены.
Теперь ваша сплит-система Hitachi будет автоматически включаться или выключаться в заданное вами время. Вы можете настроить несколько различных таймеров в зависимости от своих потребностей. Например, вы можете установить таймер на включение системы утром, когда вы просыпаетесь, и другой таймер на выключение системы ночью, когда вы идете спать.
Обратите внимание, что некоторые модели сплит-систем Hitachi могут иметь дополнительные функции таймера, такие как таймер сна или таймер режима «комфорт». Проверьте руководство пользователя или свяжитесь с производителем для получения дополнительной информации по использованию этих функций
ПРОВЕРКА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ HITACHI Zaxis
Гидравлический экскаватор класс 330-3
Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации
ПРОВЕРКА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
Целостность нити плавких предохранителей крайне трудно проверить при помощи одного лишь визуального осмотра. Для проверки плавких предохранителей используйте тестер, соблюдая описанный ниже порядок. 1. Установите выключатель электросистемы в позицию ON (Вкл.). Когда выключатель электросистемы устанавливается в позицию ON (Вкл.), ток от зажима выключателя электросистемы М подается на реле аккумуляторной батареи, таким образом подавая питание на все цепи, за исключением релейной схемы свечи предпускового подогрева. (Смотрите принципиальную схему). 2. Снимите крышку блока плавких предохранителей. Установите тестер. (Диапазон измерений: от 0 до 30 В) 3. Заземлите отрицательный щуп испытательного прибора на раме машины. Поочередно прикасайтесь зажимов, расположенных на удалении от оси блока плавких предохранителей положительным щупом тестера по одному. При целостности плавких предохранителей на тестере отобразится значение напряжения 20-25 В (напряжение батареи).
ПРИМЕЧАНИЕ: Все зажимы, расположенные вдоль оси блока плавких предохранителей, соединены с источником питания, в то время как зажимы, расположенные на удалении от оси блока плавких предохранителей соединены с нагрузкой (потребителями). По этой причине, проверку плавких предохранителей проводите при помощи одного и того же метода, за исключением проверки плавких предохранителей реле свечей накала. Проверьте плавкий предохранитель релейной схемы накала, когда выключатель электросистемы установлен в позицию ON (Вкл.), соблюдая порядок этапа 3.
Источник
Коды ошибок кондиционеров Hitachi(хитачи) — расшифровка и инструкции
При моргании индикатора TIMER следует подождать некоторое время. Возможно, идет прогревание оборудования перед запуском.
Если индикатор TIMER горит, не моргая, следует искать ошибку кондиционера Hitachi в таблице:
Индикатор 301 Расшифровка кодов ошибок кондиционеров Хитачи
01 Не работает реверсивный клапан. Температура носителя не соответствует норме
02 Режим принудительного запуска внешнего модуля
03 Нет связи между внутренним и внешним модулями
04 Поломка оборудования, обратить внимание на другие индикаторы
06 Нарушена работа помпы, откачивающей конденсат
07 Следует вручную запустить помпу
08 Нарушена функция двигателя
09 Нет связи с термистором РСВ
10 Вентилятор работает не корректно
13 Не функционирует РСВ
Коды ошибок кондиционеров Hitachi бытового сегмента
Если индикатор Timer моргает с периодичностью раз в секунду, это указывает на прогрев оборудования перед запуском и не является ошибкой. Если индикатор Timer вспыхивает несколько раз и затем останавливается, обратитесь к списку ниже:
01 Температура внутренней катушки слишком высока для охлаждения, или слишком низка для режима обогрева. Отказ реверсивного клапана от работы.
02 Принудительный запуск внешнего модуля. Не является ошибкой.
03 Ошибка соединения. Дефект связи между внутренним модулем, внешним модулем или центральной платой.
04 Поломка внешнего модуля.
06 Поплавковый переключатель активирован. Проверьте работу помпы и дренажной системы.
07 Следует запустить помпу, откачивающую конденсат, вручную. Дренажная система переключилась в тестовый режим, ошибка центральной платы.
08 Жалюзи не открываются. Дефект механизма жалюзи, микропереключателя или центральной платы (только для моделей RAF).
09 Дефект термистора внутреннего модуля. Нет соединения с входным воздушным отверстием или термистором; открытая центральная плата или короткое замыкание в ней.
10 Отклоняющаяся от нормы скорость вращения вентиляторного электродвигателя. Дефект двигателя или центральной платы.
13 Ошибка данных постоянного запоминающего устройства. Дефект центральной платы.
1 Нормальный режим запуска
2 вместе с индикатором 302 — Остановка работы компрессора. Ошибка системы силового модуля или центральной платы.
3 Низкая скорость вращения компрессора, отклоняющееся от нормы положение механизма компрессора. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.
4 Выход компрессора из строя. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.
5 Зафиксирована низкая скорость вращения компрессора. Обнаружено высокое давление, поломка вентиляторного электродвигателя/ замыкание или отклоняющееся от нормы малое напряжение в электросети.
6 Повышение температуры термистора. Малое количество заряда хладагента, поломка или дефект термистора/компрессора, вентиляторного электродвигателя/центральной платы.
8 Компрессор не разгоняется выше минимальной скорости вращения. Малое количество заряда хладагента или поломка компрессора.
9 Ошибка соединения. Не подсоединены C/D-входы, поломка или дефект входящего соединительного кабеля (только для моделей Summit и Monozone).
10 Отклоняющееся от нормы напряжение электросети. Сбои напряжения в электросети или дефект электрогенератора.
12 Отклоняющееся от нормы вращение вентиляторного электродвигателя. Дефект вентиляторного электродвигателя или центральной платы (проверьте предохранитель).
13 Ошибка постоянного запоминающего устройства. Поломка центральной платы.
14 Системный силовой модуль зафиксировал превышение напряжения сети. Дефект системного силового модуля.
1 Компрессор перегрелся.
2 Обледенение термистора.
3 На термистор повлияли внешние условия.
4 Узкая труба термистора (расширение), для электроконтура №1.
5 Широкая труба термистора (всасывание), для электроконтура №1.
6 Узкая труба термистора (расширение), для электроконтура №2.
7 Широкая труба термистора (всасывание), для электроконтура №2.
8 Узкая труба термистора (расширение), для электроконтура №3.
9 Широкая труба термистора (всасывание), для электроконтура №3.
Шаг 3: Правильный выбор режима
После того, как вы правильно настроили пульт для работы с Hitachi сплит-системой, необходимо выбрать подходящий режим работы. Режим выбирается в зависимости от того, для каких целей будет использоваться кондиционер.
Hitachi сплит-система может иметь различные режимы работы, такие как:
Охлаждение: этот режим используется для охлаждения помещения в жаркую погоду. Вы можете установить целевую температуру, используя кнопки на пульте.
Обогрев: если вам нужно нагреть помещение в холодное время года, выберите режим обогрева. Установите желаемую температуру, чтобы достичь комфортного уровня тепла.
Вентиляция: этот режим используется для циркуляции воздуха в помещении без изменения его температуры
Обратите внимание, что в режиме вентиляции кондиционер не будет охлаждать или подогревать воздух.
Автоматический режим: если вы не хотите выбирать режим вручную, установите автоматический режим, и кондиционер сам выберет оптимальный режим работы.
Выбор правильного режима зависит от ваших предпочтений и требований. Убедитесь, что выбранный режим соответствует вашим потребностям, чтобы создать комфортный и приятный внутренний климат.
Panasonic
Коды ошибок кондиционеров Panasonic обычно высвечиваются на дисплее, расположенном на настенном (комнатном) блоке агрегата. Их можно узнать, если на пульте ДУ нажать кнопку “CHECK”, и удерживать ее не менее 5 сек.
После перехода пульта в режим проверки ошибок кондиционеров Панасоник, наведите его в сторону комнатного блока устройства и нажатиями на кнопки, предназначенные для управления таймером (стрелки “вверх” и “вниз”), начинайте перебирать коды, начиная от “H00” и далее, по порядку. При совпадении кода неисправности в памяти настенного блока и на пульте, вы услышите звуковой сигнал. Для выхода из режима проверки снова нажмите кнопку “CHECK”.
Расшифровка значений для агрегатов фирмы Panasonic:
Описание функций кондиционеров Niagara
Во всех моделях Ниагара выделяют 12 стандартных и 6 дополнительных отличительных черт.
- Благодаря съемной панели внутреннего блока его легко поддерживать в чистоте.
- Противопыльный фильтр (захватывает небольшую пыль, легко очищается).
- Светодиодный дисплей.
- Медная трубка с нарезкой внутри.
- Гидрофильные алюминиевые ребра (благодаря им возможен свободный поток воды между ребрами).
- Вентилятор с тремя скоростями вращения лопастей.
- Сильное влагопоглощение (использование этой опции эффективно в дождливые дни и в районах с повышенной влажностью, достигается комфортный уровень температуры без понижения температуры в помещении).
- Тихая работа кондиционера.
- Режим сна – отличный способ достичь экономии электроэнергии: кондиционер откалиброван так, что будет поддерживать заданную температуру.
- Предотвращение обмерзания блоков (при включении режима обогрева вентилятор начинает работать, только если температура трубопровода достигла оптимальной температуры).
- Функция самодиагностики: режим помогает выявлять неисправности при помощи процессора и выводит их на дисплей.
- Простота электромонтажа (благодаря встроенной клеммной плате кабель можно быстро соединить между блоками кондиционера).
Дополнительные опции:
- Фильтр с витамином С: его изготавливают из эмиссионного материала, он обеспечивает подачу витамина С в воздух, благотворно влияет на кожу и понижает уровень давления.
- Золотое покрытие испарителя – теплообменник выполнен из алюминия и имеет покрытие Gold Fin с антикоррозийным эффектом, благодаря чему продлевается срок службы прибора.
- Функция перезапуска – при перебоях электричества происходит автоматическое выключение прибора и его последующее включение с теми же настройками.
- Антибактериальный фильтр с нано-молекулами Ag+. При поглощении более 99% снижается активность ферментов, а свежий воздух подается в течение длительного периода времени.
- Ионизатор – эта опция улучшает работу дыхательной системы, предотвращает развитие заболеваний легких и стимулирует кровообращение.
- Нержавеющий корпус.
Коды ошибок на внутреннем блоке
При мигании индикатора TIMER с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) — это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.
Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.
| LED 301flashes | Range: Summit / Mono / Multizone Indoor unit |
| 01 | Indoor coil is too warm in cooling mode or too cold in heating mode. Reversing valve or coil thermistor is faulty |
| 02 | Forced operation from the outdoor unit. This is not an error |
| 03 | Communication error. Faulty wiring, indoor or outdoor PCB faulty |
| 04 | Outdoor unit fault. Check the number of flashes on outdoor PCB LED 301 to confirm exact problem |
| 06 | Float switch activated. Check pump operation and drain |
| 07 | Drain pump forced operation. Drain test switch in test position, faulty PCB |
| 08 | Louvre not opening. Louvre motor faulty, microswitch faulty, PCB faulty (FtAF unit only) |
| 09 | Faulty indoor unit thermistor. Air inlet or coil thermistor not connected, open or short circuited faulty PCB |
| 10 | Indoor fan motor over current or abnormal rotation speed. Faulty motor or PCB |
| 13 | Eprom data error. Faulty PCB |
Шаг 4: Регулировка температуры
При настройке сплит-системы Hitachi важно установить желаемую температуру в помещении, чтобы достичь комфортного уровня охлаждения или обогрева. Для этого следуйте инструкциям ниже:
- Включите пульт в режим работы.
- Нажмите кнопку «Mode» на пульте, чтобы выбрать режим работы системы.
- Нажмите кнопку «Temp» на пульте, чтобы перейти в режим регулировки температуры.
- Используйте кнопки «Up» и «Down» на пульте, чтобы увеличить или уменьшить желаемую температуру в помещении.
- Дождитесь, пока система достигнет установленной температуры.
Правильная регулировка температуры позволит создать оптимальный комфортный климат в помещении при использовании сплит-системы Hitachi.
Инструкции к пульту управления и кондиционерам Komatsu
Каждая модель кондиционера сопровождается пользовательским руководством по эксплуатации. Все сведения о приборе объединены в тематические разделы с соответствующим заголовком. Так как все типы кондиционеров подразумевают наличие пультового управления, то и само дистанционное устройство сопровождается краткой инструкцией.
Пульт для кондиционера позволяет установить наиболее подходящий режим и отрегулировать выбранные настройки. Инструкция к кондиционерам включает в себя все разъяснения имеющейся на блоке или пульте символики, а также содержит схематичное изображение способов установки, предназначения того или иного элемента. В комплекте фирменной продукции имеются гарантийные талоны на обслуживание и профессиональный ремонт кондиционера в региональном сервисном центре.
Introducing The Solvers Video Tutorials
Each episode of The Solvers focuses on one Hitachi Cooling & Heating air conditioner alarm code at a time, explaining what the code means, its possible causes, the tools needed to solve it, and the possible solutions available.
The essence of this series is to offer easy-to-follow air conditioner tutorials that help train professionals and encourage them to become even better at what they do. We also want to provide them with a new tool that makes their job easier, by minimizing the need to carry extra instruction manuals when on the job.
As mentioned previously, has been made exclusively for HVAC professionals, specifically for Installers, technical service, and maintenance teams that can be accessed and views 24 hours a day.
To walk you through the process, a team of specialists are on hand to show that it’s easy to be professional and enjoy your work. Get to know John Trust, Amy Smart and Maz Snappy in our first episode.
For the first release of The Solvers, there are a total of seven videos, six of which are tutorials dedicated to individual error codes, including what to do in the case of an 08 alarm code (when the temperature of the compressors discharge is too high) and also how to solve a 31 alarm code (when the outdoor unit capacity is incompatible with the indoor unit capacity).
Популярные инструкции кондиционеров HITACHI
Инструкции кондиционераHITACHI RAS-10JH4/RAC-10JH4
- ID: 1677
- Бренд: HITACHI
- Тип компрессора: Инверторный
- Тип: Сплит-система
- Формат: PDF
- Размер: 1476 Кб
- Скачиваний: 602
Скачатьинструкции кондиционераHITACHI RAS-10JH4/RAC-10JH4
Инструкции кондиционераHITACHI RAK18PED/RAC18WED
- ID: 1583
- Бренд: HITACHI
- Тип компрессора: Инверторный
- Тип: Сплит-система
- Формат: PDF
- Размер: 1876 Кб
- Скачиваний: 979
Скачатьинструкции кондиционераHITACHI RAK18PED/RAC18WED
Инструкции кондиционераHITACHI RAK35PED/RAC35WED
- ID: 1591
- Бренд: HITACHI
- Тип компрессора: Инверторный
- Тип: Сплит-система
- Формат: PDF
- Размер: 3591 Кб
- Скачиваний: 676
Скачатьинструкции кондиционераHITACHI RAK35PED/RAC35WED
Инструкции кондиционераHITACHI RAS-10EH4
- ID: 1686
- Бренд: HITACHI
- Тип компрессора: Инверторный
- Тип: Сплит-система
- Формат: PDF
- Размер: 1558 Кб
- Скачиваний: 628
Скачатьинструкции кондиционераHITACHI RAS-10EH4
Hitachi сплит-система: настройка пульта
Для настройки пульта управления Hitachi сплит-системой выполните следующие шаги:
1. Убедитесь, что пульт работает от батареек. Если батареи слабые или разрядились, замените их на новые.
2. Включите сплит-систему в режим ожидания, нажав кнопку «Вкл/Выкл» на пульте или на самом кондиционере.
3. Удерживайте кнопку «MODE» на пульте до тех пор, пока на дисплее не появится режим настройки пульта.
4. Нажимайте кнопку «TEMP» на пульте, чтобы выбрать желаемую температуру.
5. Нажимайте кнопку «FAN» на пульте, чтобы установить режим работы вентилятора (авто, слабый, средний, сильный).
6. Нажмите кнопку «SWING» на пульте, чтобы включить или выключить автоматическое перемещение жалюзи.
7. Нажмите кнопку «MODE» на пульте, чтобы выбрать режим работы (охлаждение, обогрев, осушение).
8. Нажмите кнопку «Вкл/Выкл» на пульте для завершения настройки.
Теперь ваш пульт готов к использованию. Вы можете контролировать работу сплит-системы и настраивать ее в соответствии с вашими потребностями благодаря простому и удобному интерфейсу пульта Hitachi сплит-системы.
Коды ошибок кондиционеров Hitachi внутреннего и внешнего блоков
Коды ошибок кондиционеров Hitachi/Хитачи внутреннего блока индикатор 301
Если индикатор Timer моргает с периодичностью раз в секунду, это указывает на прогрев оборудования перед запуском и не является ошибкой.
Если индикатор Timer вспыхивает несколько раз и затем останавливается, обратитесь к списку ниже
01 Температура внутренней катушки слишком высока для охлаждения, или слишком низка для режима обогрева. Отказ реверсивного клапана от работы.
02 Принудительный запуск внешнего модуля. Не является ошибкой.
03 Ошибка соединения. Дефект связи между внутренним модулем, внешним модулем или центральной платой.
04 Поломка внешнего модуля.
06 Поплавковый переключатель активирован. Проверьте работу помпы и дренажной системы.
07 Следует запустить помпу, откачивающую конденсат, вручную. Дренажная система переключилась в тестовый режим, ошибка центральной платы.
08 Жалюзи не открываются. Дефект механизма жалюзи, микропереключателя или центральной платы (только для моделей RAF).
09 Дефект термистора внутреннего модуля. Нет соединения с входным воздушным отверстием или термистором; открытая центральная плата или короткое замыкание в ней.
10 Отклоняющаяся от нормы скорость вращения вентиляторного электродвигателя. Дефект двигателя или центральной платы.
13 Ошибка данных постоянного запоминающего устройства. Дефект центральной платы.
Коды ошибок кондиционеров Hitachi/Хитачи наружного блока индикатор 301
1 Нормальный режим запуска
2 вместе с индикатором 302 – Остановка работы компрессора. Ошибка системы силового модуля или центральной платы.
3 Низкая скорость вращения компрессора, отклоняющееся от нормы положение механизма компрессора. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.
4 Выход компрессора из строя. Поломка в системе энергетического модуля, в системе компрессора или в центральной плате.
5 Зафиксирована низкая скорость вращения компрессора. Обнаружено высокое давление, поломка вентиляторного электродвигателя/ замыкание или отклоняющееся от нормы малое напряжение в электросети.
6 Повышение температуры термистора. Малое количество заряда хладагента, поломка или дефект термистора/компрессора, вентиляторного электродвигателя/центральной платы.
8 Компрессор не разгоняется выше минимальной скорости вращения. Малое количество заряда хладагента или поломка компрессора.
9 Ошибка соединения. Не подсоединены C/D-входы, поломка или дефект входящего соединительного кабеля (только для моделей Summit и Monozone).
10 Отклоняющееся от нормы напряжение электросети. Сбои напряжения в электросети или дефект электрогенератора.
12 Отклоняющееся от нормы вращение вентиляторного электродвигателя. Дефект вентиляторного электродвигателя или центральной платы (проверьте предохранитель).
13 Ошибка постоянного запоминающего устройства. Поломка центральной платы.
14 Системный силовой модуль зафиксировал превышение напряжения сети. Дефект системного силового модуля.
Индикатор 302
1 Компрессор перегрелся.
2 Обледенение термистора.
3 На термистор повлияли внешние условия.
4 Узкая труба термистора (расширение), для электроконтура №1.
5 Широкая труба термистора (всасывание), для электроконтура №1.
6 Узкая труба термистора (расширение), для электроконтура №2.
7 Широкая труба термистора (всасывание), для электроконтура №2.
8 Узкая труба термистора (расширение), для электроконтура №3.
9 Широкая труба термистора (всасывание), для электроконтура №3.
Полезная информация:
Ремонт кондиционеров
Обслуживание кондиционеров
Установка кондиционеров
Сплит-система серии Smart DC Inverter
Это устройство отличается повышенной экономией электроэнергии и лучшими эксплуатационными качествами. Серия обладает расширенным ассортиментом, а мощность моделей варьируется в пределах 7-24 кВт. В кондиционеры интегрирована опция интеллектуальной настройки параметров.
Производитель изменил конструкцию элементов, а также их функциональность. Сейчас на рынке представлена только белая расцветка. Смарт ДиСи также располагает компрессором от Тошиба. Эта модель подойдет для обслуживания одной комнаты. Данная мульти сплит-система от Хайсенс обладает следующими функциями:
- Изменением положения жалюзи в двух плоскостях – вертикальной и горизонтальной.
- Функцией «Smart», которая позволяет управлять режимом работы.
- Улучшенной фильтрацией воздушного потока.
- Оптимальным шагом производительности холодного воздуха – 0.5 киловатт.
Перед покупкой данной модели нужно посмотреть на три первые буквы: «vrf» и «vrv» – означают, что инверторная система отсутствует, а «AS» указывает на наличие энергосберегающих и интеллектуальных климатических установок.
Коды ошибок на внутреннем блоке
При мигании индикатора TIMER с частотой 1 секунда в режиме обогрева происходит прогрев испарителя (теплообменника внутреннего ) – это не является ошибкой, после достижения определённой температуры включится вентилятор в нормальном режиме.Если индикатор TIMER мигает с другой частотой, и затем останавливается, то это говорит об аварии, расшифровка которой в таблице ниже.
| LED 301 flashes | Range: Summit / Mono / Multizone Indoor unit |
| 01 | Indoor coil is too warm in cooling mode or too cold in heating mode.Reversing valve or coil thermistor is faulty |
| 02 | Forced operation from the outdoor unit. This is not an error |
| 03 | Communication error. Faulty wiring, indoor or outdoor PCB faulty |
| 04 | Outdoor unit fault. Check the number of flashes on outdoor PCB LED 301 to confirm exact problem |
| 06 | Float switch activated. Check pump operation and drain |
| 07 | Drain pump forced operation. Drain test switch in test position, faulty PCB |
| 08 | Louvre not opening. Louvre motor faulty, microswitch faulty, PCB faulty (FtAF unit only) |
| 09 | Faulty indoor unit thermistor. Air inlet or coil thermistor not connected, open or short circuited faulty PCB |
| 10 | Indoor fan motor over current or abnormal rotation speed.Faulty motor or PCB |
| 13 | Eprom data error.Faulty PCB |
