Обзор кондиционеров Fujitsu: коды ошибок, инверторные и мульти сплит-системы

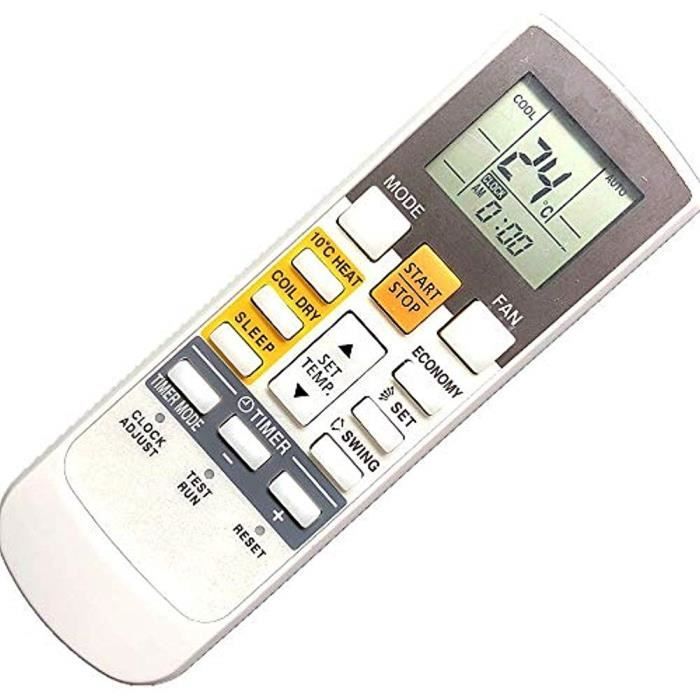

Инструкции к пульту управления и кондиционерам General Climate

Производитель разработал руководство для каждой серии бытовых и полупромышленных приборов. Отличительные особенности конкретной модели (технические характеристики) указываются в паспорте. Инструкция к кондиционерам General Climate содержит рекомендации по эксплуатации, управлению, разделы «Установка кондиционера General Climate», «Обслуживание», способы устранения неисправностей, описание устройства (что включено в комплект отражено в схематическом виде), рекомендации по уходу (как почистить корпус, процесс очистки фильтра).

Советуем внимательно изучить технику безопасности. Нарушение правил может привести к отключению прибора (нельзя загораживать отверстия для выпуска воздуха). Если не планируется использовать прибор долгое время (например, весь зимний период), вытащите вилку из розетки и батарейки из пульта. Питание следует включать за 12 часов до запуска, такой способ подключения к сети способствует эффективной и ровной работе прибора.

• настроить и в любой момент поменять направление потока воздуха,
• установить температурный режим, создать комфортные условия (задать ровно столько градусов, сколько нужно членам семьи или работникам, находящимся в комнате).

Фильтр необходимо чистить 2 раза в неделю, очищают его с помощью пылесоса или промывают чистой водой, расположив наружной стороной вниз. Перед чисткой, необходимо отключить питание, разобрать кондиционер: снять крышку и достать фильтр.

Настенные сплит-системы

Настенный кондиционер

Самыми продаваемыми являются бытовые настенные кондиционеры FUJITSU GENERAL. Их устанавливают в квартирах, офисах и помещениях с маленькой или средней площадью, где требуются стандартные возможности (охлаждение, обогрев), но жестких регламентов на точность заданных параметров и поддержания определенного уровня влажности не имеется.

Серийное разнообразие велико. В неполный список представленной климатической техники данного типа входят:

• Classic On/Off;
• Airflow Nordic;
• Slide Inverter;
• Nocria Inverter.

Classic On/Off – это стандарт реверсивного кондиционера, способного не только охлаждать, но и греть в межсезонье. Здесь главное преимущество – λ-образный теплообменник. Он дает возможность сократить габариты прибора, но увеличить показатели мощности при этом. Серия отличается большим количеством автоматических режимов: покачивание жалюзи, регулировка воздушных потоков, перезапуск, самодиагностика и так далее.

Расположение фильтров в кондиционере

V-pam технология позволила создать компрессор с повышенной производительностью. Это также снижает рабочий шум и уровень затрат на электричество.

I-pam технология – это новый способ инверторного управления компрессором, который помогает достигать заданных температур в 3 раза быстрее, работая сначала на максимально возможной мощности.

FUJITSU GENERAL в линейке кондиционеров Airflow Nordic тоже использовала увеличенную площадь теплообменника, поэтому скорость обработки воздуха значительно повысилась. Плавное распределение воздушных потоков благодаря усовершенствованным контурам воздухораспределителя, минимальный уровень шума всего до 21 дБ, оснащение яблочно-катехиновым фильтром и фильтром с ионным деодированием – это особые преимущества данной линейки. Нельзя не отметить возможность этих кондиционеров работать на охлаждение при наружной t до -25°.

Серия Slide – это увеличенное разнообразие типоразмеров, режим низкошумной работы, индикация загрязнения фильтра и режим повышенной мощности.

Серия Nocria – это ультрафиолетовое излучения для обеззараживания воздуха, автоматическая очистка системы фильтрации, высокие показатели производительности, распределение потоков в трех направлениях, осушение теплообменника и защита от недопустимых температур.

С чего начать выбор?

Для подавляющего большинства покупателей первоочередной критерий выбора климатической техники – стоимость. В наличии определенная сумма денег, которую потенциальный владелец климат-системы готов оставить в магазине, зачастую она определяет итоговый вариант покупки. Вполне понятно, но не совсем рационально.

Предлагаем рассмотреть другой вариант, благодаря которому выбор станет более осознанным, покупка удачной, при этом изначально отведенная сумма останется прежней.

Перечень шагов к правильному выбору оборудования:

Определить место установки климат-устройства. Есть ли возможность разместить в квартире популярную сплит-систему? Как далеко будут размещены блоки устройства? Если не сплит-установка, то что? Если не в квартире, то где? Отвечая на эти вопросы, можно значительно сузить круг поиска нужной модели. Составить список необходимых функций, именно тех, которые действительно нужны, которые будут задействованы постоянно. Многие разновидности климат-систем оснащены большим количеством опций, при этом половина из них может так никогда и не пригодиться. Ознакомиться с техническими параметрами (уровень рабочего шума, удобство обслуживания, частота технического осмотра, необходимость замены фильтров, отвода конденсата и т.д.). Ведь всем этим придется заниматься, чтобы выбранная климатическая техника служила долго и исправно. Просмотреть информацию о самых популярных производителях, почитать отзывы, чтобы сформировать хотя бы общее представление о том, чем марки климат-систем могут отличаться. Посмотреть рейтинги популярности устройств. Не маловажный фактор – экономия электроэнергии

Следует обратить внимание на технику с низким уровнем энергопотребления. Стоимость климатического оборудования

Соотношение цены-качества-функций.

Пройдясь по этим пунктам, возможно определить примерный диапазон климат-систем, потенциально подходящих под заданные критерии. Рассмотрим их подробнее.

Канальные сплит-системы

V-pam технология в климатической технике GENERAL

Довольно широкий выбор моделей представлен среди канальных кондиционеров FUJITSU GENERAL, монтируемых в подпотолочное пространство в фальш-потолке или подвесной конструкции. Их установка требуется при:

• сложных конфигурациях помещения;
• необходимости обслуживать несколько отдельных зон;
• потребности в работе в низкотемпературных условиях вне здания;
• необходимости сохранять внутренний интерьер.

Имеются устройства с разным типом напора подачи воздуха: низконапорные, средненапорные, высоконапорные. Но все канальные кондиционеры FUJITSU имеют следующие преимущества:

• расширенные возможности управления (недельный таймер, горячий пуск, блокировка кнопок);
• возможность добавления свежего воздуха до 30% от общего объема воздушных масс;
• режим низкого статического давления;
• низкий шумовой эффект;
• достижение необходимых показателей влажности;
• удобство установки.

У средненапорных есть два варианта присоединения отвода конденсата. Конечно же FUJITSU GENERAL применили две новейшие разработки и в канальных кондиционерах – технологии V-pam и I-pam. Мощность данной системы охлаждения варьируется в диапазоне 12-25 кВт и зависит от модели. Этой величины достаточно для эффективной обработки 4-5-комнатной квартиры или среднего офиса.

Коды ошибок кондиционеров Fuji Electric

Компания для каждого вида оборудования разработала три инструкции: по установке, обслуживанию и эксплуатации. При возникновении неполадок на экран выводятся определенные коды ошибок кондиционеров. Задача собственника – передать их специалисту из сервисного центра. На основании этой информации будет выполнена предварительная диагностика. Кодовый принцип передачи данных об ошибке позволяет оптимизировать время восстановления работоспособности. Каждый код соответствует определенной ошибке.

Каждая неисправность имеет определенные признаки:

Для минимизации их появления необходимо регулярно проводить работы по обслуживанию.

Сравнение характеристик популярных моделей

Рассмотрим несколько популярных моделей кондиционеров Fujitsu и сравним их основные рабочие параметры и технические характеристики. Общими чертами для всех них являются:

• стильный дизайн, широкий выбор цветовых решений и компактные размеры;
• функция автоматического распознавания присутствия человека в комнате;
• энергоэффективность, что делает их выгодными в эксплуатации;
• функция «ночной режим»;
• применение многоступенчатых фильтров для тщательного очищения воздуха;
• наличие режимов самодиагностики;
• длительный срок службы при условии регулярного технического обслуживания;
• доступная стоимость.

Для сравнения технических характеристик рассмотрим три наиболее популярные модели бытовых кондиционеров Fujitsu.

Модель	asy7usbcw	asy12usccw	asy24ubbn
Площадь	до 22 м2	до 37 м2	до 70 м2
Производительность (охлаждение)	2200 Вт	3250 Вт	6800 Вт
Производительность (нагрев)	2300 Вт	3950 Вт	7400 Вт
Потребляемая мощность (охлаждение)	830 Вт	1350 Вт	2400 Вт
Потребляемая мощность (нагрев)	750 Вт	1280 Вт	2400 Вт
Осушение	1 л/час	1,8 л/час	2,5 л/час
Уровень шума (макс/мин)	38/29 дБ	40/33 дБ	45/38 дБ
Габариты внутреннего блока	257х808х187 мм	257х808х187 мм	320х1120х220 мм

Основные режимы кондиционера

Количество функций в современных системах кондиционирования может варьироваться в широких пределах. Однако существуют традиционные режимы работы, присутствующие практически во всех сплит-системах (вне зависимости от принадлежности к какому-либо бренду).

ЧТО ОЗНАЧАЕТ COOL НА КОНДИЦИОНЕРЕ – ПЕРЕВОД НА РУССКИЙ

Cool «охлаждение» – главная функция, ради которой обычно и приобретается устройство. Охлаждение происходит за счет перехода жидкого фреона в газообразное состояние. Процесс основывается на законе физики, согласно которому жидкость при конденсации отдает тепло, а при испарении – забирает. То есть система переносит тепло из помещения на улицу, а не вырабатывает холод, как ошибочно думают многие.

HEAT НА КОНДИЦИОНЕРЕ – ЧТО ОЗНАЧАЕТ?

Надпись Heat, которую можно увидеть на пульте или на корпусе, переводится как «тепло», нагрев», «обогревать». Практически все современные кондиционеры способны дарить не только прохладу, но и желанное в межсезонье тепло. Внешний блок оснащен четырехходовым клапаном, который при активации режима меняет путь движения хладагента. В результате внутренний блок работает на обогрев, а наружный – на охлаждение.

99% бытовых моделей кондиционеров по умолчанию имеют и режим обогрева.

ЧТО ОЗНАЧАЕТ ФУНКЦИЯ DRY НА КОНДИЦИОНЕРЕ?

Функция осушения Драй направлена на удаление избыточной влаги. Повышенная влажность провоцирует появление плесени, развитие болезнетворных микроорганизмов, ухудшает самочувствие людей, страдающих от аллергии и астмы. Режим Dry работает циклично, с 5-10 минутными паузами. Температура воздуха практически не меняется (колебания на 1 °С в расчет можно не принимать).

РЕЖИМ FAN SPEED ДЛЯ КОНДИЦИОНЕРА – ПЕРЕВОД НА РУССКИЙ

Базовая функция Fan Speed («скорость вентилятора») нацелена на вентилирование помещения. Не следует путать термины «вентилирование» и «вентиляция». В первом случае воздух извне не поступает. Вращательный вал внутреннего модуля просто заставляет циркулировать комнатный воздух – система функционирует как вентилятор. Однако существуют кондиционеры премиум класса, в которых реализована опция приточной вентиляции. Они способны осуществлять забор свежего уличного воздуха и переносить его в помещение.

Как исправить ошибку F0 самостоятельно?

Если вы не обладаете техническими навыками в ремонте техники исправить ошибку F0 самому можно только в случае сбоя программной части. Для решения ошибки F0 необходимо:

• Выключить кондиционер и отключить от розетки, минут на 10-15.
• Включить и попробовать запустить.

Если такой перезапуск не помог скорее всего проблема с датчиками или утечкой охладителя. Тут есть два варианта:

1. Если кондиционер на гарантии – смело звоним в сервисный центр или вызываем мастера. Актуально для жителей крупных городов, т.к. официальная поддержка есть далеко не везде.
2. Заходим на авито или любой раздел услуг и ищем мастера. Заранее смотрим отзывы, что бы не попался горе-самоучка.

Если вы проверили датчик, а он в рабочем состоянии – почти со 100% вероятностью можно сказать, что у вас утечка охладителя(обычно заливают фреон). Для проверки утечки можно посмотреть показатели давления. Если -1, -2 или другое отрицательно число, это утечка. Найти её можно несколькими способами:

1. Проверить работу кондиционера под высоким давлением.
2. Способ с погружением в воду/
3. В рабочий состав добавляется ультрафиолетовый краситель.
4. Проводится обследование через течеискатель.
5. Самый простой способ – сделать мыльный раствор и обработать.

Грамотный специалист поможет обнаружить утечку быстро и легко, а так же проверить датчики температуры. После заливки фреона ошибка F0 исчезнет.

Как найти утечку фреона в домашних условиях

Использование раствора поможет, если под рукой не оказалось необходимой техники или навыков. Подойдет обычное мыло или средство для мытья посуды, которое хорошо пенится. Способ сработает, если вы хотя бы примерно знаете где появилась утечка. Могут проступить масляные пятна, выделяться жидкость. Так же визуально осмотрите все трубы, на них могут быть видны невооруженным глазом пятна, трещинки или другие дефекты.

Инструкции и техническая документация к кондиционерам FUJITSU

В стандартную комплектацию кондиционеров ФУДЖИТСУ всегда входит инструкция по эксплуатации, которая доступно объясняет правила установки прибора и особенности его эксплуатации. В данную брошюру входит и раздел «Инструкция к пульту кондиционера FUJITSU», в котором подробно описаны и коды ошибок. Его необходимо изучить, чтобы знать, как включаются различные режимы через ДУ или на самом приборе. Здесь находятся разъяснения ко всем функциям той или иной кнопки.

Например, инструкция по эксплуатации канального кондиционера ФУДЖИТСУ объясняет, как пользоваться проводным пультом, на котором расположено немало новых клавиш:

• ZONE CONTROL – зональное управление;
• ENERGY SAVE – режим экономичного потребления;
• MASTER CONTROL – установка рабочего режима.

Это неполный список, поэтому при покупке канального кондиционера ФУДЖИТСУ или любого другого типа необходимо ознакомиться в инструкции по эксплуатации к нему со всеми клавишными обозначениями и кодами ошибок, если такие возникают.

Помимо этого, инструкция к кондиционеру ФУДЖИТСУ содержит информацию о кодах ошибок и возможных неисправностях прибора. В некоторых случаях пользователь может устранить проблемы сам, в других требуется вызов мастера.

Кроме инструкции к кондиционерам ФУДЖИТСУ есть еще техническая документация, которая содержит схемы приборов, в частности электросхемы внутреннего и внешнего блоков FUJITSU и рекомендации для ремонтников.

Стоит учитывать, что для любой модели кондиционера FUJITSU выпускается отдельная сервисная документация, также, как и инструкция к пультам, поэтому пользоваться одной схемой для всех устройств нельзя, хотя они и схожи по своим решениям.

Приблизительная электросхема внутреннего блока кондиционера FUJITSU настенного и канального типов.

На контактной пластине находятся зажимы межблочных соединений и подключения питания:

• L – фаза;
• N – нейтраль;
• Сетевой фильтр (Filter Board) защищает от перепадов напряжения;
• Микропроцессор (Control Board) осуществляет контроль над работой устройств, получает и обрабатывает данные с датчиков, отвечает за терморегуляцию, показывает информацию на дисплее, самодиагностирует проблемы;
• Реле основной защиты (Main Relay) подает напряжение на компрессор;
• Индикаторное табло (Display Board) отображает главные параметры работы;
• Thermistor (PT) – температурный датчик испарителя;
• Thermistor RT) – температурный датчик забираемого воздуха;
• Шаговый электродвигатель (Step Motor) открывает жалюзийную решетку, благодаря его дискретным угловым перемещениям получается очень точно настроить ее положение;
• Дренажная помпа (Drain P.M.) у кассетников;
• Датчик уровня конденсата поплавкового типа (Float Switch) у кассетников;
• Fan Motor – электродвигатель вентилятора;
• Fan Motor Capacitor – пусковой конденсатор электродвигателя вентилятора.

Fujitsu CLASSIC ASY18UB Инструкция по эксплуатации онлайн [14/19]

Ru-13

Если в помещении установлено два или более кондиционера воздуха, и пульт

дистанционного управления посылает сигналы не на тот кондиционер, режим

работы которого требуется изменить, измените код сигналов для соответствующего

кондиционера воздуха (возможны 4 варианта).

Если в помещении установлены два или более кондиционеров воздуха, свяжитесь

с Вашим поставщиком для установки индивидуальных кодов сигнала для каждого

кондиционера.

Выбор кода сигналов пульта дистанционного управления

Для выбора кода сигнала пульта дистанционного управления выполните следующие

действия: (примечание: невозможно посылать коды сигналов на кондиционер

воздуха, если код сигналов не установлен на приборе).

1

Нажмите и удерживайте кнопку СТАРТ/СТОП (см.

рис. 6 N) до тех пор, пока на дисплее пульта не

появятся только часы.

2

Нажмите кнопку ОСНОВНОГО КОНТРОЛЯ (рис. 6 I)

и удерживайте ее в течение более 5 секунд, чтобы

вывести на дисплей текущий код сигналов

(изначально установленный на

).

3

Используйте кнопки (см. рис. 6 J) для изменения

кода сигнала в последовательности

таким

образом, чтобы код на дисплее пульта совпал в с

кодом сигналов для кондиционера воздуха.

4

Нажмите кнопку ОСНОВНОГО КОНТРОЛЯ еще раз,

чтобы вернуться в режим часов. Код сигналов

будет автоматически изменен.

ВЫБОР КОДА СИГНАЛОВ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Управление

одним из

нескольких

кондиционеров

воздуха

Если в режиме индикации кода сигналов в течение 30 секунд не производилось никаких действий, пульт возвращается

обратно в режим часов. В этом случае начните процедуру с пункта 1.

Кондиционер воздуха поставляется настроенным на код сигналов A. Если код сигналов необходимо сменить, свяжитесь

с Вашим поставщиком.

После замены батарей в пульте дистанционного управления пульт возвращается к коду сигналов A. Если Вы

используете код сигналов, отличный от кода сигналов А, после замены батарей необходимо снова выбрать на пульте

тот код сигналов, на который настроен кондиционер воздуха.

Если Вы не знаете, на какой код сигналов настроен Ваш кондиционер воздуха, попробуйте по очереди каждый из

кодов (

), чтобы найти код сигналов, на который настроен кондиционер воздуха.

HM07J271_OM_ru.p65 9/11/07, 1:02 PM13

Рейтинг доступных и надежных сплит-систем

Каждый производитель выпускает серии с моделями сплит-систем разной производительности, которые кроме мощности ничем не отличаются. В рейтинге представлены самые «ходовые» модели настенного типа с низкой и средней производительностью (7, 9, 12). Проводился анализ разных марок из нашей второй группы, то есть недорогих, но надежных сплит систем.

1. Panasonic CS-YW7MKD-1 (Россия, UA, Беларусь, Казахстан, Кыргызстан) — проверенная временем модель, работающая на хладагенте R410a, что соответствует европейским стандартам. Способна работать в 3 режимах: охлаждение, нагрев и осушение. Также есть ночной режим, при котором вы не проснетесь в ледяной спальне. Это тихий прибор с простым набором функций, но с высоким качеством комплектующих.
2. Electrolux EACS-09HAR/N3 (Беларусь) — работает на хладагенте R410a, но в отличие от предыдущей сплит системы имеет два фильтра (воздушный и антибактериальный). Кроме того, здесь имеется скрытый дисплей, на котором отображается параметры текущего процесса и ход самодиагностики и очистки.
3. Haier HSU-07HMD 303/R2 — тихий кондиционер с антиаллергенным фильтром. Пожалуй, самое удачное сочетание цены и качества, при стильном и современном дизайне внутреннего блока (хороший пластик, дисплей, настенное крепление пульта ДУ).
4. Toshiba RAS-07EKV-EE (Россия, UA, Беларусь, Казахстан, Кыргызстан) — инверторная сплит система с плавной регулировкой температуры и низким уровнем шума, идеально подходит для дома. По функциональности и качеству сборки она соответствует элитной техники, но цена в некоторых магазинах вполне приемлемая.
5. Hyundai HSH-S121NBE — интересная модель с хорошей функциональностью и простым дизайном. Двойной уровень защиты (фотокаталитический и катехиновый фильтр)  и функция самоочистки теплообменника станут важным критерием выбора для аллергиков. Довольно достойная модель в своем классе.
6. Samsung AR 09HQFNAWKNER — дешевый кондиционер с современным дизайном и хорошей производительностью. В этой модели хорошо продуман процесс очистки и замены фильтра. Нарекания вызывает сложный процесс установки, отсутствие минимальной скорости охлаждения и высокий уровень шума. На низкое качество комплектующих указывает и выраженный запах пластика в первые дни работы.
7. LG S09 SWC — инверторная модель с функцией ионизации и дезодорирующим фильтром. Прибор успешно справляется со своей прямой задачей и быстро охлаждает помещение. Сомнение вызывает лишь нестабильное качество сборки в разных партиях.
8. Kentatsu KSGMA26HFAN1/K (Россия, UA, Беларусь, Казахстан, Кыргызстан) — оснащен дисплеем, качественным и информативным пультом ДУ и двумя фильтрами. Многие установщики дают высокую оценку по качеству сборки и отсутствию грубого брака
9. Ballu BSW-07HN1/OL/15Y — лучший бюджетный кондиционер с приличным набором функций. Он не лишен недостатков и не отличается высоким качеством, но весьма популярен за низкую цену и надежность.
10. General Climate GC/GU-EAF09HRN1 — самая доступная инверторная сплит система с дезодорирующим фильтром. Установка и обслуживание сопряжены с рядом неудобств, но низкая цена это оправдывает.

Все представленные в рейтинге модели можно отнести к самым популярным сплит системам, которые в большей или меньшей степени заслуживают доверие потребителей.
