Классификация кондиционеров Carrier
Разновидности моделей

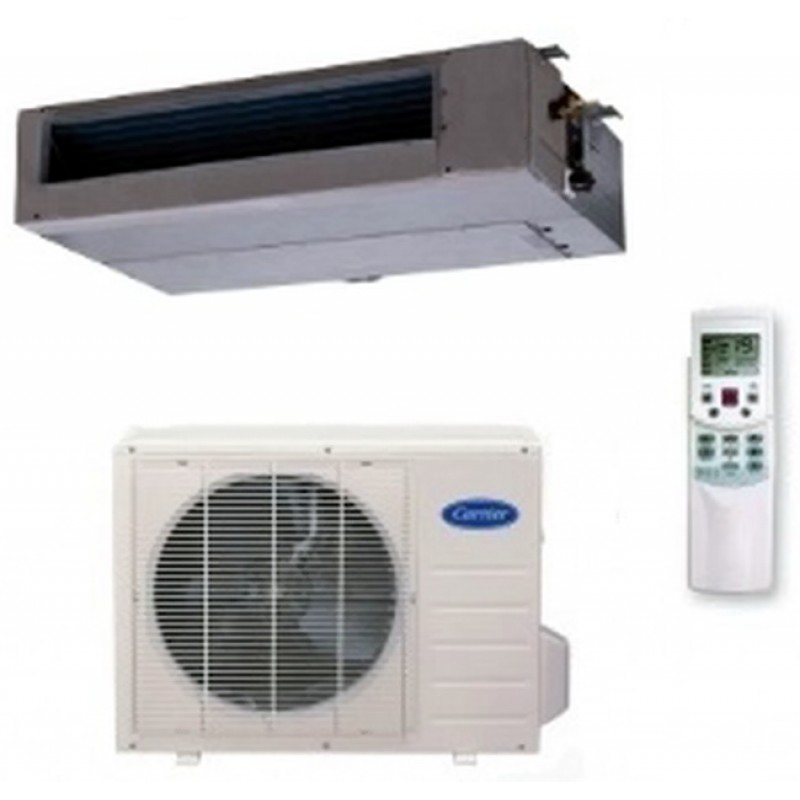

Компанией налажен выпуск широкого ассортимента климатического оборудования, модели которых отличаются между собой особенностями конструкции и эксплуатационными характеристиками. На современном рынке представлены:
- бытовые инверторные и не инверторные модели, которые предназначены для того, чтобы поддерживать стабильную температуру в доме площадью до 80 м2. Этой функцией оснащен каждый настенный и мобильный кондиционер Carrier, кондиционеры Holiday Elit и мульти сплит-системы, которые рассчитаны на обслуживание сразу нескольких помещений. Все они имеют компактные размеры и современный стильный дизайн, а бытовой кондиционер diamant выпускается в двух модификациях для удобства использования: угловой и настенной,
- полупромышленные и промышленные кондиционеры, предназначенные для обслуживания больших площадей, офисов, торговых залов и других помещений. Они более мощные, чем бытовые, что позволяет равномерно распределять потоки воздуха по всем направлениям, независимо от площади помещения. К ним относятся напольные, потолочные, канальные и кассетные кондиционеры. Отдельно стоит отметить крышные коммерческие и канальные модели, которые подают нагретый или охлажденный воздух по системе вентиляционных каналов,
- мультизональные VRV и VRF системы – многофункциональные климатические комплексы, которые способны осуществлять кондиционирование помещений огромных площадей. Такие системы можно включить на обогрев и охлаждение, они не имеют всего набора климатических параметров, но им свойственно создавать индивидуальные климатические зоны в каждом отдельном помещении целого здания, то есть центральный блок в каждой комнате поддерживает разные температурные режимы температурой. Поэтому сегодня мультизональные VRF-системы Карьер активно используются при строительстве новых жилых домов, в офисах, торговых заведениях, банковских учреждениях, развлекательных центрах и т.д.
Популярные модели кондиционеров Carrier и их особенности

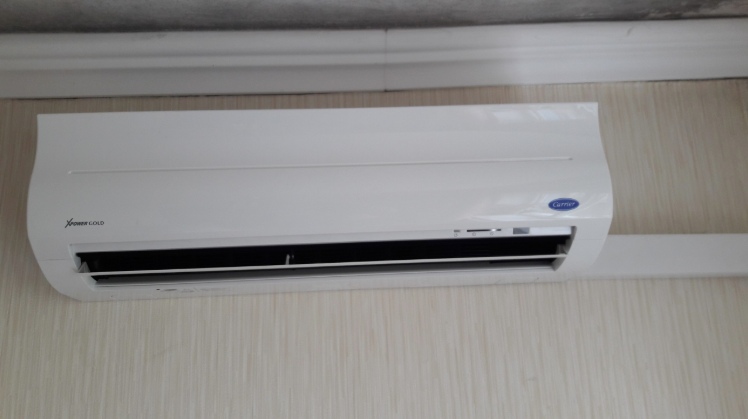

Типичная сплит-система
Компания-производитель кондиционеров Carrier объединила кондиционеры в серии, каждая из которых имеет свои характеристики, особенности и отличительные черты. В частности:
- QCR, к которой относятся практичные и универсальные модели, способные работать в разных температурных режимах и имеющие функцию самодиагностики. Тип их установки – настенный;
- серия Crystal, модели которой справляются как с охлаждением воздуха, так и с его обогревом, обеспечивают комфортную атмосферу за счет имеющегося дезодорирующего фильтра и практически бесшумны;
- серия LUVH, главной особенностью эксплуатации которой является экономный расход электроэнергии и возможность использовать в системах фильтры разных видов.
Но выбирать климатическую систему стоит по ее основным рабочим параметрам и особенностям эксплуатации с учетом направления и объема воздушного потока, мощности, места установки внешнего блока и его режимов работы.
Для предварительного анализа предлагаем сравнить несколько популярных моделей кондиционеров Carrier и их технические характеристики.
| Модель | Carrier 42uqv025m 38uyv025m | Carrier максима 1300 | Carrier 18 (38QPC01) |
| Тип | бытовой инверторный | полупромышленный | полупромышленный |
| Режим работы | холод/тепло | охлаждение | охлаждение/обогрев |
| Режим вентиляции | есть | есть | есть |
| Рассчитан на | площадь 25-60 м2 | объем 90 м3 | площадь до 55 м2 |
| Расход воздуха | 522 м3/час | 4950 м3/ч | 5000 м3/ч |
| Производительность | 7 кВт | 7200 Вт | 7000 Вт |
| Класс энергоэффективности | А/А | А/А | А/А |
| Тип фреона (хладагент) | R410A | R404A | R22 |
| Потребляемая мощность | 7,7 кВт | 11 кВт | 4,75 кВт |
| Мощность охлаждения | 2,5-6 кВт | 7,2-13 кВт | 5 кВт |
| Мощность обогрева | 3,2-7 кВт | — | 5,4 кВт |
| Габаритные размеры внешнего блока | 53х66х24 см | 188,8х42,4х215,3 см | 54х70х24 см |
| Габаритные размеры внутреннего блока | 25х74х21 см | — | 25х75х20,7 см |
| Пульт управления | есть | есть | есть |
Коды ошибок, неисправности и ремонт кондиционеров Carrier
Внутренний блок кондиционера может диагностировать неполадки и одновременно устранять их (если это возможно).
Список неисправностей и их коды содержатся в таблице (см.
ниже ). В процессе диагностики неисправности зеленый индикатор (Р) и оранжевый индикатор (R) мигают с частотой 0,1 сек, показывая код неисправности. Оранжевый индикатор (R) соответствует десяткам в числе — коде неисправности. Зеленый индикатор (Р) соответствует единицам в числе — коде неисправности. Между миганиями оранжевого и зеленого индикаторов проходит 2 секунды. Последовательность повторяется с интервалом 4 сек.
- Оранжевый индикатор мигает один раз
- Оба индикатор выключены 4 секунды
- Зеленый индикатор мигает три раза с интервалом в 0,5 сек.
- Оба индикатор выключены 2 секунды
Код Описание2 — Неисправность датчика температуры в помещении3 — Неисправность датчика температуры внутреннего теплообменника Тс6 — Неисправность реверсивного клапана наружного блока8 — Неисправность двигателя вентилятора во внутреннем блоке9 — Не подается электропитание на внутренний блок11 — Неисправность дренажной помпы или другие проблемы с дренажом12 — Ошибка в программном обеспечении внутреннего блока (неправильная адресация)13 — Ошибка конфигурации14 — Потеря сигнала центральной системы управления15 — Неисправность датчика температуры внутреннего теплообменника Tcj18 — Неисправность блока управления наружного блока (защита от короткого замыкания G-Tr)20 — Ошибка в контуре распознавания положения блока21 — Неисправность датчика тока в наружном блоке22 — Неисправность датчика температуры наружного теплообменника23 — Неисправность датчика температуры нагнетания24 — Неисправность вентилятора наружного блока26 — Другая неисправность наружного блока27 — Заблокирован компрессор наружного блока28 — Недопустимая температура нагнетания29 — Неисправность компрессора наружного блока31 — Повышенной давление в контуре наружного блока СИМПТОМЫ, НЕ ЯВЛЯЮЩИЕСЯ ДЕФЕКТАМИ КОНДИЦИОНЕРАСимптом 1: кондиционер не работает■ Запуск кондиционера происходит не сразу после нажатия кнопки включения питания ON/OFF на пульте дистанционного управления.
Инструкция по эксплуатации
Прочитав инструкцию к кондиционеру Carrier, вы поймете, как необходимо его эксплуатировать, чтобы избежать поломок. Например, если вы столкнулись с проблемой, которая выражена в отказе оборудования от работы, нужно проверить основной рубильник и удостовериться в том, что шнур питания не имеет повреждений. Иногда на такую неполадку указывает еще и засорение фильтра.
Если кондиционер не реагирует на команды, вы должны вынуть вилку из розетки, а после вставить ее обратно. Кондиционер Carrier имеет дисплей, с помощью которого вы сможете следить за работой устройства. Если вы увидели обозначение ES, это может указывать на нестабильную подачу энергии. Вилка из розетки в данном случае вынимается. Необходимо выждать 10 минут, а после вновь возобновить работу агрегата.
Изучая ошибки кондиционера Carrier, вы узнаете, что на дисплее могут появиться буквы HB. Они указывают на то, что канистра конденсата заполнена. Вилка из розетки вынимается, канистра опорожняется, а через три минуты оборудование можно запустить повторно.
Воздушные фильтры рекомендуется очищать каждые 30 дней. Они находятся в задней части устройства. Перед этим агрегат следует отсоединить от сети питания. Для извлечения фильтров нужно нажать на скобы решетки и вынуть плату, только после можно приступать к чистке. Для этого обычно используется проточная вода или пылесос. После просушки фильтры устанавливаются на свое место. Кондиционеры Carrier можно помыть и снаружи. Для этого используется мыльная вода и мягкая ветошь. Не следует использовать горючие жидкости и спрей.
Слив конденсата необходимо осуществлять с помощью трубки, которая располагается в задней части агрегата. После завершения этой операции заглушка закрывается, а трубка возвращается в первоначальное положение. Если вы не планируете использовать агрегат в течение длительного времени, то его необходимо отсоединить от сети питания. Вода сливается, а после закрывается заглушка.
Коды ошибок сплит-систем типа S-HR
Будьте внимательны, данные коды действительны для следующих моделей: S12HR, S09HR, S18HR, S07HR.
| operation | timer | defrosting | В чем проблема |
| моргает | не горит | моргает | На компрессор подается слишком высокое напряжение четыре раза подряд |
| Не горит | моргает | моргает | Дольше минуты стоит вентилятор внутреннего модуля |
| моргает | моргает | моргает | Стоит компрессор |
| не горит | не горит | моргает | Нет контакта с температурным датчиком на трубах внутреннего модуля |
| не горит | моргает | не горит | Нет контакта с температурным датчиком внутреннего модуля, измеряющим температуру в помещении |
| on | моргает | не горит | Нарушение функции EEPROM |
Ошибка кондиционера General Climate для модели S24HR
| operation | timer | defrosting | auto | В чем проблема |
| моргает | моргает | моргает | моргает | Четырежды отмечено превышение напряжения на компрессоре |
| Не горит | моргает | Не горит | Не горит | Не функционирует температурный датчик внутреннего модуля |
| моргает | Не горит | Не горит | Не горит | Не функционирует температурный датчик на трубах внутреннего модуля |
| Не горит | Не горит | моргает | Не горит | Не функционирует температурный датчик внешнего модуля |
| Не горит | Не горит | моргает | моргает | Превышение напряжения на внешнем модуле или нарушена функция термистора |
| Не горит | Не горит | Не горит | моргает | Нарушение функции EEPROM |
Кондиционеры стали незаменимой бытовой техникой, предназначенной для сохранения комфорта человека. Но из-за множества разнообразных кнопок, порой, особенно новичкам, сложно выбрать и найти подходящий режим кондиционера.
Пользоваться данным прибором не так сложно, как может показаться в самом начале. Как правило, кнопки и их обозначения, одинаковы на всех пультах, и, если их выучить и запомнить, можно в дальнейшем без труда пользоваться различными моделями.
Пульт дистанционного управления представляет собой моноблок с кнопками управления и дисплеем, на котором отображается выбранный режим. На самом конце находится специальный светодиод с инфракрасными лучами. Благодаря этому диоду, при направлении прибора на устройство кондиционирования, можно дистанционно осуществлять управление бытовой техникой. При постоянном нажатии пальцем на кнопку – сигнал поступает все время на кондиционер, а заряд батарейки тратится. Но в спокойном состоянии пульта батарея не активна, что помогает экономно потреблять электрическую энергию.
Пульт с классическим набором кнопок
Как включить кондиционер на обогрев
Чтобы включить кондиционер на обогрев, надо использовать дистанционный пульт управления. Вот последовательность проводимых манипуляций.
- Включается сам прибор путем нажатия на пульте кнопки «Пуск».
- Затем надо найти кнопку, обозначающее тепло. Это «HEAT». Нажимаем на нее.
- Тепловая кнопка не всегда есть на пульте управления, поэтому ищем другую – «MODE», что обозначает переключение режимов. Нажимаем на нее.
- На дисплее пульта должны появиться несколько значков: капелька, снежинка, вентилятор и солнце. Нам нужно солнышко.
- Нажимаем на него, появляется слово «HEAT». То есть, то, что нам и необходимо.
- Таким образом кондиционер переключен в режим обогрева. Надо настроить теперь температурный режим.
- Находим жестик, на котором обозначены два символа: плюс (+) и минус (-). Первый повышает температуру, второй уменьшает. Перемешаем их в необходимом направлении и нажимаем жестик по центру, то есть «ОК». Таким образом фиксируем заданную температуру. Она должна быть выше, чем температура в помещении.
Обратите внимание, что сначала начинает вращаться вентилятор. А компрессор включится только через 5-10 минут в зависимости от марки и модели кондиционера. На некоторых приборах сначала настройку производят на пульте, а только потом нажимают «Пуск»
И еще один момент – при любом нажатии на любые кнопки на пульте сплит-система должна издавать звуки (пищать). На кондиционерах некоторых моделей установлены сигнальные огни. Они также реагируют на манипуляции с пультом, чаще синхронно с писком
На некоторых приборах сначала настройку производят на пульте, а только потом нажимают «Пуск». И еще один момент – при любом нажатии на любые кнопки на пульте сплит-система должна издавать звуки (пищать). На кондиционерах некоторых моделей установлены сигнальные огни. Они также реагируют на манипуляции с пультом, чаще синхронно с писком.
Управление
Перед началом выполнения монтажных работ на фургон или контейнер рекомендуется ознакомиться с руководством пользователя. Управление оборудованием осуществляется дистанционно из кабины водителя при помощи специального пульта.
На пульте управления есть следующие символы:
Согласно инструкции пользователя необходимо соблюдать следующие меры безопасности во время использования рефрижератора:
В приоритетном режиме обеспечивается стабильная работа приоритетной камеры, которой отдается 100% мощности охлаждения.
При выборе индивидуального режима оттаивания показатели для каждой камеры задаются при помощи кнопок настройки. В одновременном режиме параметры оттаивания можно задать, используя клавиши любой одной камеры, параметры сразу же передаются и для второй. Циклы процесса оттаивания находятся под контролем встроенного микропроцессора.
Перед активацией дорожного режима рекомендуется проверить натяжение приводных ремней генератора.
Устройство и характеристики
Рефрижераторная установка оборудована компрессором, вращение которого приводит в действие силовой агрегат транспортного средства. Также устройство этого приспособления включает в себя прямой привод, при помощи которого активизируется компрессор.
На валу оборудования расположена муфта электромагнитного типа, она включается и отключается в зависимости от того, заведен двигатель или нет. Работа конденсата вентилятора и испарительного устройства осуществляется за счет бортового электричества.
Газообразный хладагент подается системой в компрессорную часть. При помощи специальной технологии этот газ переходит в жидкостное состояние.
Для того чтобы снизить уровень температуры, используются конденсаты, за счет работы которых выделяется большое количества тепла. Это тепло выходит в окружающую среду. Жидкость перетекает в ресивер, где происходит ее очищение от примесей и лишней влаги.
Затем рабочая жидкость перемещается в терморегулирующий клапан, где она снова превращается в газ. Для этого процесса требуется большое количество тепла, которое забирается с камеры рефрижераторной установки. После этого газ поступает в конденсатор.
Технические характеристики и параметры модификации Viento-200:
| Частота вращения дорожного компрессора | 2400 оборотов в минуту |
| Хладагент | MZS-850 |
| Средний расход воздуха | 1000 м³/ч |
| Производительность холодильного оборудования при температуре -20°С | 960 Вт |
| Производительность при температуре 0°С | 1950 Вт |
| Возможный интервал оттаивания | От часа до шести |
| Напряжение бортовой сети | 24 В |
| Рабочий температурный режим | -20…+30°С |
| Полная масса | 13 кг |
| Габаритные размеры | Длина — 607 мм Высота — 165 мм |
Эта модель рефрижератора оборудована системой подогрева при помощи горячего пара, что необходимо при низкой температуре окружающей среды.
Согласно инструкции пользователя необходимо соблюдать следующие меры безопасности во время использования рефрижератора:
- Перед началом эксплуатации необходимо проверить натяжение всех крепежных болтов и гаек.
- Нельзя находиться рядом с вентилятором и приводными ремнями при включенной рефрижераторной установке.
- Нельзя закрывать выпускные вентили компрессора при включенном двигателе.
- Во время выполнения ремонтных работ нужно пользоваться только исправными шлангами для подключения к шкивам и моторам вентилятора.
- Запрещено нагревать закрытый контур охлаждения пламенем.
В приоритетном режиме обеспечивается стабильная работа приоритетной камеры, которой отдается 100% мощности охлаждения.
При выборе индивидуального режима оттаивания показатели для каждой камеры задаются при помощи кнопок настройки. В одновременном режиме параметры оттаивания можно задать, используя клавиши любой одной камеры, параметры сразу же передаются и для второй. Циклы процесса оттаивания находятся под контролем встроенного микропроцессора.
Перед активацией дорожного режима рекомендуется проверить натяжение приводных ремней генератора.
Работа на обогрев зимой
Гораздо сложнее обстоит дело с работой на тепло. Да, обогреть комнату в межсезонье способен практически любая настенная сплит-система. В то время как справиться с задачей обогрева зимой может далеко не каждая. При этом вопрос это очень актуальный. Особенно с учетом того, что греться так намного дешевле, чем любым другим способом.
Главный секрет сплит-системы в том, что она не нагревает воздух. То есть она не оборудована нагревательным элементом. Как же тогда она греет? — спросите Вы. А очень просто.
Любая сплит-система — это тепловой насос воздух-воздух. Другими словами, она не генерирует тепло. А просто перекачивает тепло из уличного воздуха.
Например, в режиме охлаждения хладагент внутри кондиционера аккумулирует тепло из комнатного воздуха. Затем хладагент поступает в наружный блок.
Там под давлением газ сжимается и становится жидким. При этом он отдает тепло, которое передается в уличное пространство.
Именно поэтому от уличного блока всегда идет горячий воздух.
Затем жидкий охлажденный хладагент обратно поступает во внутренний блок. Здесь под воздействием изменения давления он испаряется. При этом он опять принимает на себя часть тепла из комнаты и превращается обратно в газ. Этот процесс накопления и передачи тепла повторяется многократно. За счет этого и происходит снижение температуры воздуха в комнате.
В режиме обогрева кондиционер работает точно так же. Только наоборот:)) То есть он накапливает тепло из уличного воздуха и переносит его в комнату. Вот только для того, чтобы взять тепло из достаточно холодного уличного пространства, нужны теплообменники особой конструкции. Согласитесь, это задачка непростая — извлечь тепло из уличного воздуха, скажем температурой -1525°.
Возможные диапазоны температур работы кондиционера на обогрев:
- с обогревом от +5 до -5° справится любая неинверторная сплит-система;
- для обогрева до -1015° обязательно нужна инверторная модель;
- для обогрева до -2030° понадобится хорошая инверторная модель, заточенная для работы на обогрев зимой.
Как включить кондиционер на теплый воздух
Если вы хотите использовать систему для обогрева в межсезонье, когда температура на улице +5-5°. В таком случае может спокойно включать настенную сплит-систему на тепло.
- А вот прежде чем включить кондиционер при более низкой температуре, лучше найти инструкцию. И уточнить, до каких температур данная модель может работать в режиме подачи теплого воздуха.
- На пульте ДУ надо задать режим «Тепло». Чаще всего он обозначается значком солнца. Солнце — тепло, снежинка — холод.
- Выставить на пульте желаемую температуру. Кстати, не стоит не задавать температуру выше 24-25°. Во-первых, сплит-система может не обладать достаточной мощностью. Во-вторых, 23-24° будет более чем достаточно. Причина — в особенности воздушного обогрева. Дело в том, что подогретый воздух, раздуваемый вентилятором по комнате, быстро дает ощущение теплового комфорта.
- Через 5-10 минут в комнату начнет поступать теплый воздух. Небольшая задержка при включении режима на тепло объясняется необходимостью изменить настройки системы. При этом комнатный блок остается отключенным. Не переживайте — он не сломался. Просто ждет, когда все настройки будут завершены.
Инструкция к пульту управления кондиционера Carrier
Carrier кондиционеры стали известными на весь мир еще в начале прошлого века! В те времена Уиллис Кэрриер фактически изобрел первый в мире массовый кондиционер, который был установлен в одной из крупных типографий Нью-Йорка. С тех пор прошло много времени, но бренд «Carrier» не сдает своих позиций на рынке систем кондиционирования.
Аппараты Кэрриер (а кто-то называет их Кариер ) поставляются вместе с подробной инструкцией на русском языке. Но мы все знаем, что в нужный момент документа никогда нет под рукой, и приходится настраивать кондиционер наугад. В этой статье мы расскажем, что означают кнопки на пульте управления и куда необходимо нажать, чтобы настроить аппарат быстро и просто.
В заключение
Перед длительным простоем кондиционера Carrier рекомендуется прочистить его фильтры. Шнур наматывается на скобу, расположенную сзади. Кондиционер после установки концов гофрированной трубы в гнезда накрывается чехлом.
Модель: RG14A1/E, RG14A1/CE
Модель: R14A/E, R14A/CE.Инструкция к кондиционеру CARRIER RG14A1/E
Инструкция к кондиционеру Carrier R14A/E
MODE
(Режим)
Каждое нажатие кнопки переключает режим кондиционера в такой последовательности: АВТО-ОХЛАЖДЕНИЕ-ОСУШЕНИЕ-ОБОГРЕВ-ВЕНТИЛЯТОР
ON/OFF
(ВЫКЛ/ВКЛ.)
С помощью этой кнопки кондиционер включается и выключается
FAN SPEED
(скорость вентилятора)
Выбор одной из 4 скоростей вентилятора: АТО-НИЗКАЯ-СРЕДНЯЯ-ВЫСОКАЯ
AIR DIRECTION
(Направление воздушного потока):
Поворачивает воздушную заслонку, меняя направление выходящего воздуха (вверх-вниз). Каждое нажатие поворачивает ее на 6 процентов
SWING
(Качание заслонки)
Used to stop or start auto swing feature of the louver. Press it again to stop the movement.
Кнопка LED
(вкл./выкл. дисплея)
При нажатии этой кнопки дисплей на внутреннем блоке кондиционера гаснет, а при следующем нажатии снова включается. Кондиционеры без дисплея не реагируют press the LED button.)
RESET
(Сброс значений параметров)
При нажатии кнопки все заданные параметры отменяются и устанавливаются их значения по умолчанию (заводские).
F/C
(Градусы Фаренгейта/Цельсия)
Позволяет выбрать, в каких градусах измеряется температура – Цельсия (ºС) или Фаренгейта.
TEMP
. (Изменение температуры):
Нажатие кнопки повышает температуру на 1ºС или увеличивает время на таймере. Нажатие кнопки понижает температуру на 1ºС или уменьшает время на таймере
Внимание: Кнопки изменения температуры позволяют заблокировать пульт, для защиты от случайного изменения режима и настроек. Нажмите одновременно и на 3 секунды, чтобы заблокировать кнопки или наоборот, снять блокировку.- символ на дисплее, обозначающий блокировку кнопок пульта.
SLEEP
(СОН)
Внимание: Чтобы выйти из режима СОН, достаточно нажать любую кнопку на пульте.В режиме СОН кондиционер поддерживает комфортную для сна температуру, при этом экономит электроэнергию
Работает только в режимах охлаждения, обогрева и АВТО.
CLOCK
(Часы):
Позволяет установить или изменить текущее время.
TIMER
(Таймер)
Для программирования автоматического включения/отключения (вместе с и)
CANCEL
Нажмите эту кнопку для отмены включения или отключения по таймеру.
IONIZER
(Ионизатор, не у всех моделей)
При нажатии этой кнопки включается ионизатор воздуха или плазменный фильтр. Если кондиционер не оснащен этими функциями, то кнопка не работает.
TURBO
(Повышенная мощность):
Внимание: Нажмите кнопку, когда кондиционер работает в режиме охлаждения или обогрева. Кондиционер начнет охлаждать или греть помещение с повышенной мощностью. Для отмены нажмите TURBO еще раз. Не все модели кондиционеров
оснащены этой функцией.
