Какой мощности достаточно
В характеристиках кондиционера обычно указывается показатель BTU — британская тепловая единица. 1000 BTU — это примерно 0,3 кВт. Цифры после BTU (5, 7, 9, 12 и другие) обозначают, какой объем воздуха способно охладить климатическое оборудование. Если умножить этот показатель на три, можно понять, в помещении с какой площадью рекомендуется ставить данный кондиционер.
Чтобы расчеты были более точными, к площади комнаты стоит прибавить еще 20%, если:
- она находится на солнечной стороне,
- в помещении много компьютерной техники,
- есть окна во всю стену, которые пропускают много солнечного света,
- квартира многокомнатная и заодно будет охлаждаться коридор.
Кроме того, при расчетах производители ориентируются на высоту потолков 2,5 м. Если они выше, полученную площадь нужно умножить на коэффициент (высота потолков делится на 2,5).
К примеру, для комнаты площадью 12 м2, расположенной на солнечной стороне в двухкомнатной квартире, нужно «накинуть» еще 40%, то есть подбирать мощность под площадь 17 м2. Если высота потолков при этом составляет 3 метра, то умножаем эту цифру на коэффициент (3/2,5=1,2) и получаем 20,4 м2.
Почему важно произвести расчет перед покупкой кондиционера и нельзя купить, например, максимально мощную модель, чтобы она за пару секунд охладила всю комнату? Слишком производительные устройства могут запускать много кратковременных циклов, чтобы достичь заданной температуры. Как результат — чрезмерное энергопотребление и быстрый износ механизмов
А если мощности, наоборот, недостаточно, то кондиционеру придется чаще работать на пределе своих сил, что может в конечном итоге пересушить воздух и тоже спровоцировать быстрый износ системы.
Дренаж
Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали. Закрепляете внутренний блок на монтажную пластину
Закрепляете внутренний блок на монтажную пластину.
Соединяете дренажные шланги кондиционера.
Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.
Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.
Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.
Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.
Инструкция
Как установить кондиционер самостоятельно поэтапно рассмотрим далее.

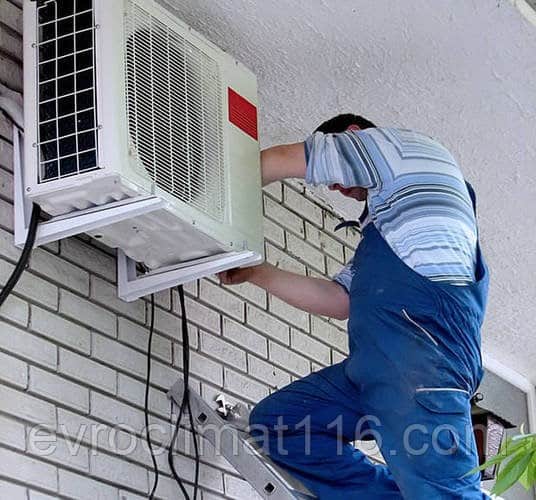

Как крепится часть системы на улице
Важно понимать, что учитывая наличие компрессора, вес данного элемента не менее двух десятков килограмм. По правилам, установку внешнего блока кондиционера лучше выполнять с помощником
Пошаговая инструкция:
- Уровнем разметьте помещение.
- Сделайте необходимые отверстия, применяя перфоратор.
- Вкрутите в полученные отверстия анкеры.
- Закрепите кронштейны, применяя гайки.
- Уложите слой резины, чтобы снизить вибрации на лапки внешнего модуля.
- Проверьте надежность крепления, и навесьте наружный модуль.
Внутреннеблочный монтаж
Выполняется так:
- Замерьте устройство.
- Разместите стальную раму для монтажа по горизонтали стены, и проверьте уровнем.
- Поставьте точки, где будут находиться крепежи.
- Сделайте дырки, применяя перфоратор.
- Зафиксируйте дюбеля из пластика, применяя молоток.
- Сложите монтажную панель к стенке, и зафиксируйте ее саморезами.
- Подвесьте фен на пластину, и проверьте горизонтальность.
Как подключить электропроводку
Монтаж внутреннего блока включает прокладку отдельной проводки, диаметром около 1,5 мм2. Также потребуется автомат отключения. После укладки проводки ее нужно подключить к щитку. Для этого соедините нулевой провод с желто-зеленым. Чтобы узнать, где «+» и «-», воспользуйтесь индикатором.
После воспользуйтесь многожильными проводами с изоляцией, чтобы скрепить клеммы нескольких блоков. Пропустите провода сквозь дырки в стене.

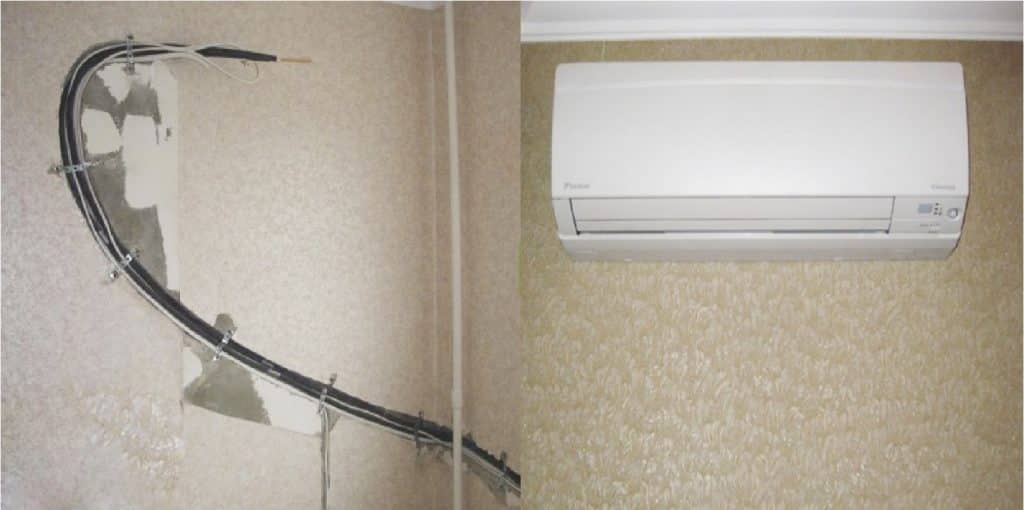

Как проложить трубы
Разрежьте трубы из меди, оставляя запас 50 см, чтобы можно было сделать изгибы. Выгибание легче проводить специальными инструментами. Это позволят предотвратить вмятины и растрескивания. На трубы наденьте теплоизоляционный материал. Поверх — резьбовые фланцы. Следите за тем, чтобы резьба была на конце трубы.
Далее можно приступать к развальцовке труб. Работа должна быть аккуратной, чтобы избежать трещин и канавок. Гайка должна легко фиксироваться на вальцовке. Затягивать ее нужно специальным ключом. После этого нужно соединить трубопровод и штуцеры, на которых закручиваются фланцы. Следите за плотностью соединения, чтобы жидкость не вытекала. После к сточному патрубку присоедините пластиковую трубу с корпусом из арматуры. Дренажный элемент отведите от стенки подальше.
Следующий этап – заведение трубы в отверстие. Далее нужно все выровнять, и закрепить с наружной стороны стены, применяя хомуты. Вблизи присоедините кабель проводки, и подключите трубопровод к наружному блоку. Для герметизации щели потребуется силикон или строительная пена, которой вы заполните отверстие.

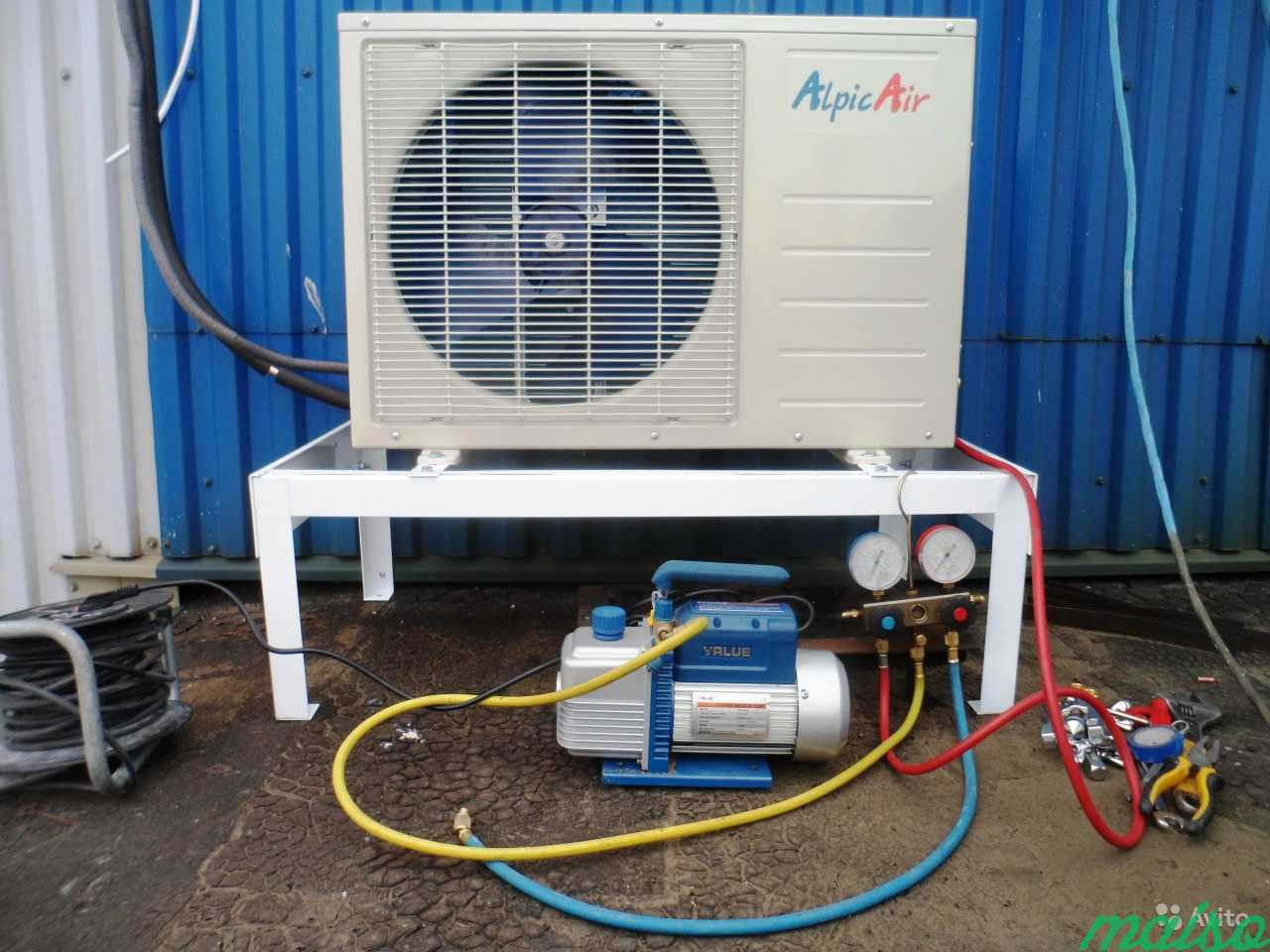

Вакуумирование системы
Этот этап монтажа позволяет удалить пыль и влагу из сплит-системы.
Вакуумирование заключается в применении вакуумного насоса, который присоединяется в системе. Откачка воздуха должна длиться не менее 60 минут.
Тестирование

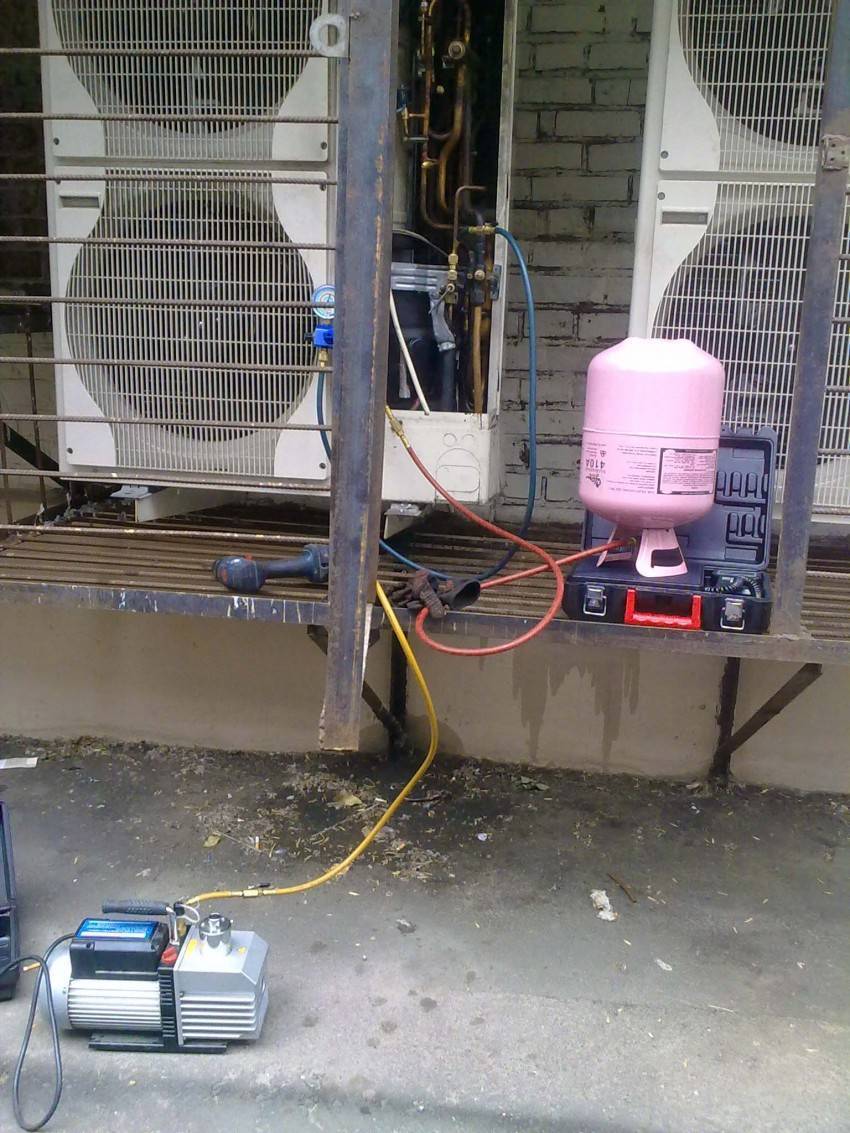

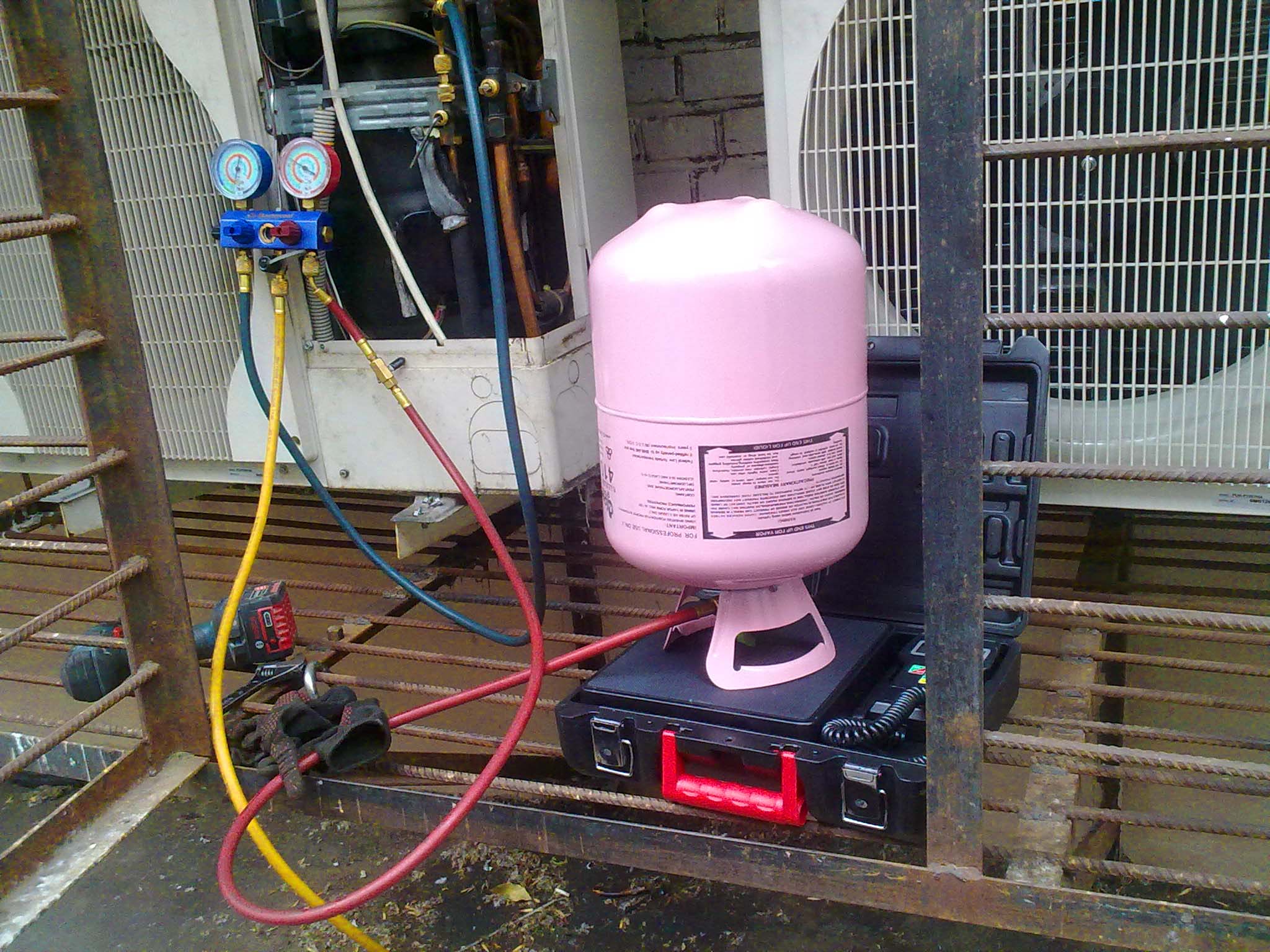

Заполнение аппарата осуществляется баллоном, внутри которого содержится охладительный агент. Его нужно подключать, применяя манометр с переходником. Давление должно быть таким, как прописано в инструкции. Электрические провода соедините с клеммами, соблюдая правила нулей и нейтрали. Фазные провода крепятся по оттенкам. Если у вас кондиционер с хладоном, не следует заполнять его фреоном. Сплит-системы с фреоном не должны заполняться хладоном.
Тестирование кондиционера осуществляется по такому принципу:
- Запустите автомат разъединения.
- Кондиционер перейдет на стадию тестирования автоматически. Также можно запустить активацию пультом, если он поставляется в комплекте.
- Если в конце тестирования поступает воздух, включите положение «жалюзи».
- Выполните тепловую экранировку, применяя тонкий алюминий. Так вы сможете сэкономить не менее 2% электричества.
- Жгуты и патрубки дренажа обмотайте изолентой, которая влагоустойчивая.
- Тщательно заделайте отверстия.
Проект вентиляции и кондиционирования
При выходе на большие, сложные объекты простым чертежом, схемой не обойтись. Полноценный проект (если это не простой мульти-сплит, разбитый на два этапа) нужен как заказчику, так и подрядчику:
- Во-первых, сам процесс расчёта требуемого количества поступления воздуха и отведения тепла могут провести только высококлассные инженера-проектировщики, результаты данного расчёта напрямую влияют на технические и экономические показатели проекта, закладываемые в спецификацию при подборе оборудования
- Во-вторых, на базе проекта вентиляции и кондиционирования можно подготовить план-график проведения работ, обеспечить увязку существующих и перспективных инженерных коммуникаций частного дома
- В-третьих, наличие проекта позволит избежать «непредвиденных» объёмов работ, возникающих по мере реализации объекта
«Проект Климат» — это инженерная компания, которая обладает статусом официального дилера большинства брендов систем кондиционирования и вентиляции. Штатные проектировщики и монтажники, включая инженеров КИПиА. Собственный сервисный центр!
Сотрудничайте с профессионалами: это надёжно, это быстро, в итоге — выгодно!
Задать вопрос специалисту
Всё большую популярность в последнее время набирают тепловые насосы, т.е. системы, способные обеспечить не только охлаждение, но и обогрев дома кондиционером зимой вплоть до температур наружного воздуха до -25 и -30! Причём делают они это эффективно!
Тепловой насос в 3-4 раза эффективнее в сравнении с отоплением дома электрическим котлом или электрическими обогревателями! Это не сказка, это законы физики в действии.
При этом существуют две схемы обогрева и охлаждения:
- обогрев и охлаждение по схеме «воздух-воздух»: та же сплит-система, только выносливая и морозоустойчивая. Тёплый воздух раздаётся через внутренний блок кондиционера;
- обогрев и охлаждение по схеме «воздух-вода»: внешний блок — один-в-один как кондиционер, а тепло передаётся через теплообменник, расположенный в гидромодуле. Система дополняется баком-накопителем, к которому подключаются уже радиаторы, тёплый пол и даже ГВС!
Обратитесь к нашим менеджерам за консультацией: у нас есть готовые решения для вас!
Описание деталей кондиционера
Наружный блок кондиционера
- Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.
- За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.
- В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:
- спиральный (scroll);
- поршневой.
Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.
- В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:
- внутренний блок начинает работать на обогрев;
- наружный блок осуществляет охлаждение.
- Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.
- Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.
- Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.
Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.
- Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.
Вопросы и ответы

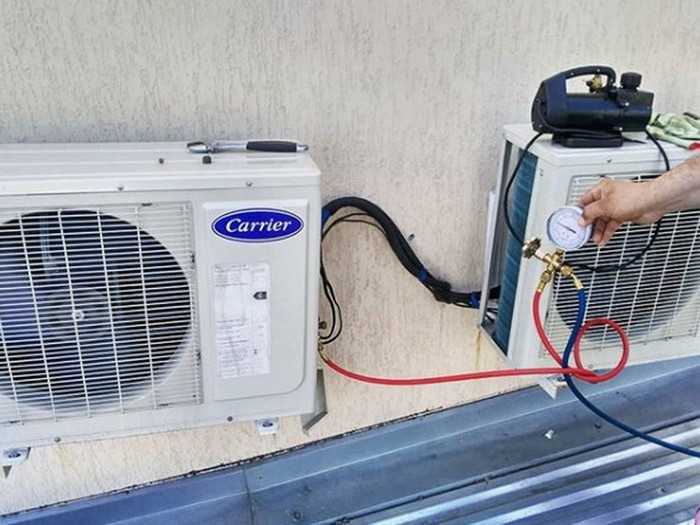

Почему при заправке по перегреву рекомендуют подавать фреон порциями?
Во-первых, это повышает точность измерений, во-вторых, позволяет избежать заливки в систему лишнего хладагента и, как следствие, серьезных последствий.
По какой причине может наблюдаться обмерзание кранов в системе после дозаправки кондиционера?
Основная причина – недостаточное количество хладагента. Соответственно, дозаправку нужно повторить, или, если это не решит проблему – искать место разгерметизации контура.
Можно ли узнать, сколько фреона осталось в контуре?
Такую задачу не решают даже большинство сервисных компаний. Соответственно, решить проблему с заправкой можно двумя способами – отказаться от заправки по массе в пользу другого метода или полностью удалить из контура хладагент и провести полную заправку.
Какой баллон нужно приобрести для заправки?
Нужно исходить из того, что количество хладагента в баллоне должно с запасом перекрывать потребности системы. Последние зависят от конкретной модели и мощности оборудования, длины магистралей. Так, для сплит-системы 7-8 кВт нужна масса фреона 700-800 г, а на каждый метр трубопроводов – дополнительно 15-30г.
Почему пользователей предупреждают об опасности избытка фреона в контуре?
При недостаточном количестве хладагента система остается работоспособной, но теряет в производительности. При избыточной, перегрузка агрегатов неизбежно приводит к их выходу из строя. Поэтому лучше заправить кондиционер меньшим количеством фреона.
Многих домашних мастеров интересует, как заправить кондиционер дома своими руками. Технологию может освоить практически каждый, однако потребуются специфические инструменты и навыки работы с ними. Чтобы избежать грубых ошибок и выхода климатической техники из строя, лучше воспользоваться услугами специализированных сервисных компаний, тем более, что сэкономить на самостоятельной заправке удастся не так уж много – порядка 2-3 тыс. руб.
Как установить кондиционер самостоятельно
В некоторых ситуациях может быть невозможно вызвать мастера на дом, для установки кондиционера. Так случается, если помещение находится далеко от города, либо если у мастера плотная загрузка, а кондиционер необходимо срочно установить.
В данном случае, можно попробовать установить кондиционер своими руками.
Какой инструмент и материалы необходимы
- Разметочный. Необходимо иметь при себе карандаши, либо маркеры, а также измерительные инструменты по типу линейки.
- Крепежом. Иногда он идет в комплекте с аппаратом, но лучше купить крепеж отдельно, более подходящий для помещения. Также, необходим инструмент для взаимодействия с крепежом.
- Инструментом для того, чтобы пробить дыру в стене. Можно взять в аренду перфоратор.
- Труборез и трубогиб пригодится для работы с трубками. Также, необходима вальцовка.
- Необходимы медные и металлопластиковые трубки, а также трехжильные провода.
Перед работой
В идеале, конечно, устанавливать кондиционер еще перед косметическим ремонтом помещения. В случае, если это невозможно, лучше убрать из комнаты элементы декора, а оставшийся интерьер закрыть любой пленкой, так как во время работы будет много пыли.

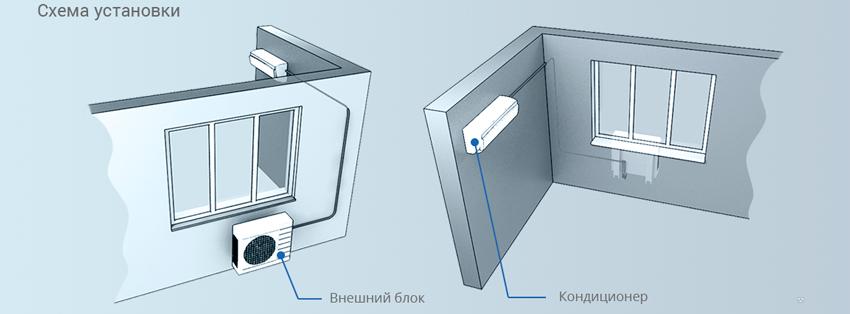

Далее, необходимо найти место для установки блоков. Как правило, в инструкции написаны необходимые минимальные отступы от стен, пола, потолка.
Также, стоит обратить внимание, что рядом с кондиционером не должно быть элементов декора, которые будут препятствовать потоку воздуха. Также, рядом с местом установки должна быть розетка, и не должно быть другого электрического оборудования
Место для внешнего блока стоит подобрать исходя из длины купленных трубок и проводов, чтобы данные коммуникации не пришлось удлинять искусственно. Также, место для установки внешнего блока должно быть строго вертикальным.
Процесс установки
Начнем с внешнего блока.
Комплектные крепления лучше заменить на укрепленные, купить их можно в магазинах с кондиционерами. Необходимо разметить площадь, при помощи уровня выставить крепления строго горизонтально.
После чего перфоратором делаются несколько отверстий для анкеров. Кронштейны устанавливаются на стену при помощи анкеров, и надежно прикручиваются. После этого можно устанавливать на кронштейны сам внешний блок.

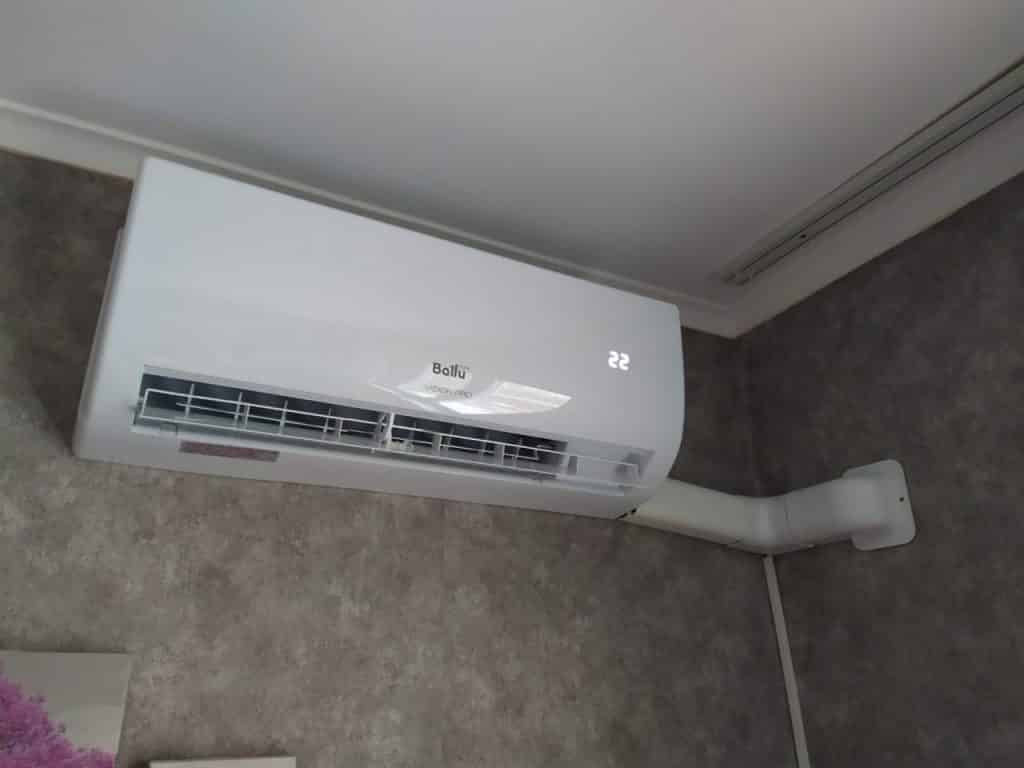

Внутренний блок
Внутренний блок монтируется схожим образом, необходимо выставить крепления строго горизонтально, высверлить отверстия, закрепить крепления на анкерах, а после чего установить на крепления внутренний блок.
Соединение блоков
Далее предстоит соединить внутренний, и внешний блок. Для этого необходимы медные и металлопластиковые трубки, а также провода. Необходимо подобрать размеры коммуникаций заранее, с учетом прокладки желоба для них, а также с учетом расчётного расстояния между блоками. Необходимый допуск при подборе длины – около полуметра.
Далее, необходимо подготовить желоб и отверстие в стене подходящего диаметра. При расчете размеров стоит учитывать то, что коммуникации будут соединены между собой изолентой и пластиковыми стяжками, а медные трубки будут теплоизолированные.
После того, как все будет подготовлено, необходимо пропустить коммуникации через желоб и отверстие в стене. Осторожнее с медными трубками, их повреждение чревато разгерметизацией системы.
После того, как коммуникации пропущены, необходимо соединить медные трубки при помощи комплектного крепежа, провода внимательно соединить, не перепутав при этом маркированные точки, металлопластиковую трубу вывести вниз, из нее будет стекать конденсат.
После того, как система соединена – необходимо при помощи специального оборудования удалить воду и воздух из системы. Подобное оборудование необходимо для работы с любыми кондиционерами, от автомобильных, до промышленных.
Для этой процедуры все – таки лучше вызвать мастера.
После установки
Если все пункты выполнены правильно, кондиционер должен запуститься, и начать охлаждать воздух. Если в течение часа работы не было сторонних звуков, а воздух охлаждался – значит, все вышло.
Аккуратно залейте монтажной пеной отверстие в стене, и можно приступать к уборке после монтажа.
