Принцип работы конденсационных газовых котлов отопления и как выбрать

Устройство основных узлов конденсационного котла

С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового.

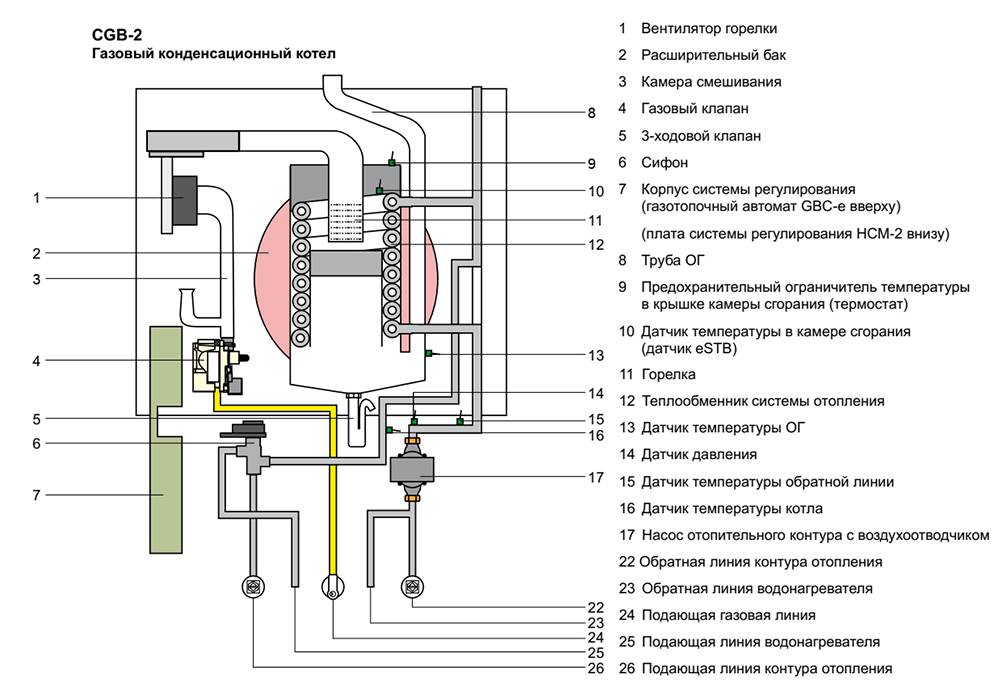

Его основными элементами являются:

• камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
• теплообменник № 1 (первичный теплообменник);
• камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
• теплообменник № 2 (конденсационный теплообменник);
• резервуар для сбора конденсата;
• дымоход для отведения холодных дымовых газов;
• насос, обеспечивающий циркуляцию воды в системе.

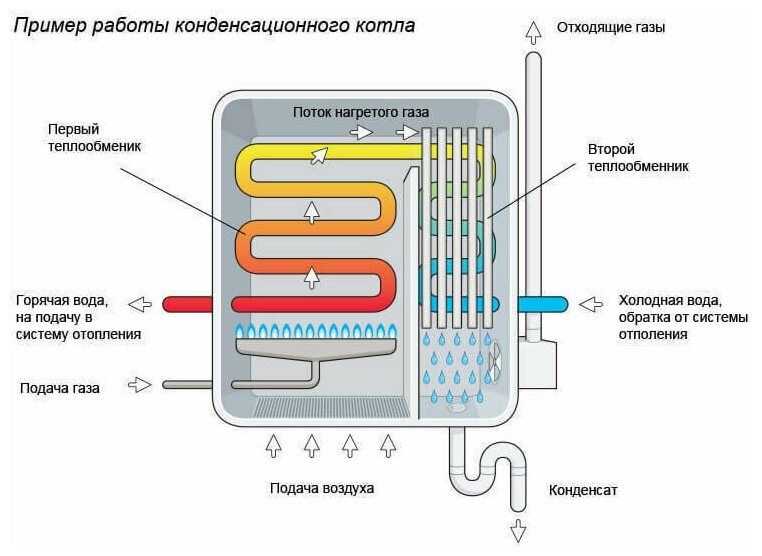

В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.

Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.

Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.

Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел

Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки.

Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью.

В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки.

На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают моделируемые горелки.

Что такое конденсаторные котлы?

Вид оборудования представляет собой видоизмененный газовый котел конвекционного типа. Энергоносителем выступает газ, поступающий по централизованному трубопроводу или баллонный. Отличие в том, что газовые конденсационные котлы отопления используют все виды тепловой энергии – открытую и закрытую. Открытая образуется при сгорании газа, закрытая – энергия нагретого конденсата.

Конструктивно котлы состоят из следующих деталей:

1. Газовая горелка, размещенная в камере сгорания закрытого типа.
2. Теплообменник. Цилиндрическая форма элемента быстрее прогревает воду за счет увеличенной площади соприкосновения.
3. Емкость для сбора конденсата, куда транспортируется теплоноситель после охлаждения отводимых масс воздуха. Парообразная субстанция отдает тепло жидкости, затем через специальное устройство слива конденсат попадает в емкость.

Принцип работы котлов, их достоинства и недостатки

Теплообменник агрегатов служит для перехода субстанции из газового состояния в конденсат. В процессе высвобождается большое количество тепловой энергии, собираемой для прогрева теплоносителя. КПД оборудования 109% – это выше, чем у любого другого устройства.

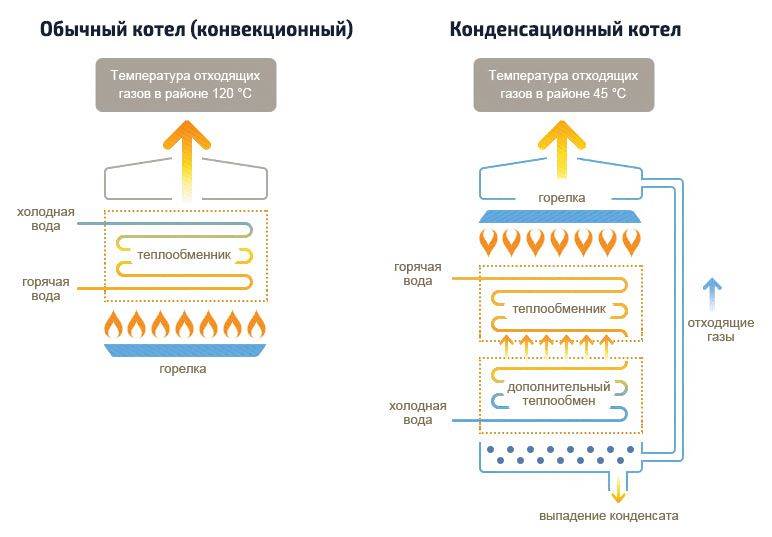

Высокий КПД объясняется принципом работы. В стандартных газовых котлах используется тепло от сжигаемого газа, в теплообменнике поток жидкости остывает до +140 С, пониженные температуры уменьшают тягу, вызывают образование конденсата, который может служить причиной появления ржавчины на металлических деталях. Поэтому тепловая энергия от выпадающего конденсата не используется, а конденсатные котлы отбирают все тепло, за счет чего повышается КПД.

Для забора теплоэнергии оборудование имеет два теплообменника. Первый работает по стандартной схеме – пропускает тепловые потоки без охлаждения ниже точки росы, второй охлаждает продукты сгорания ниже точки росы, попутно забирая тепловую энергию. Таким образом, водяной пар оседает на стенках второго теплообменного элемента, передает всю энергию воды.

Получается, что конденсатный котел – один из самых экономичных видов отопительных приборов с высоким КПД, за счет чего тепло сохраняется в помещении достаточно долго. Специальные горелки работают так, что топливо сгорает полностью, количество выбросов самое минимальное.

К достоинствам отопительных приборов относят:

• облегченный вес;
• компактность;
• низкий уровень шума;
• минимальную вибрацию при работе;
• возможность каскадной установки оборудования;
• экономичность – за сезон затраты на топливо снижаются на 35%;
• экологичность за счет полного сгорания энергоносителя, использования всей тепловой энергии.

Что касается недостатков, то он один – оборудование стоит дорого, примерно на 30-80% больше, чем стандартные газовые котлы. Однако при соблюдении условий эксплуатации агрегаты прослужат достаточно долго, вложения за счет уменьшения затрат на топливо окупаются примерно за 2-3 сезона.

Особенности работы приборов:

1. Большое количество конденсата, который нужно утилизировать. В течение 24 часов котел мощностью до 35 кВт вырабатывает до 30 л воды. Сливать в септик без нейтрализации такую воду нельзя, система нуждается в установке нейтрализующего оборудования.
2. Сниженная температура прогрева комнаты. Стандартные отопительные приборы показывают разницу температуры между трубопроводом подачи и обратного тока воды в 75 С и 55 С, а конденсационные модели всего 55 С и 35 С. Такого прогрева недостаточно, может потребоваться дополнительная система, например, контуры теплых полов или врезка большего количества радиаторов.

Теплообменник конденсационного котла

На данный момент существует достаточно большое разнообразие конструктивных решений в данной сфере у различных производителей котельного оборудования. Как относящихся к геометрии теплообменника, так и к используемым материалам. При более детальном рассмотрении можно выделить три основных направления, в которых ведутся разработки:

• Повышение количества образующегося конденсата;
• Повышение общей эффективности теплообменника (передача излучения от горящего топлива и тепла от дымовых газов);
• Обеспечение устойчивости оборудования к кислотному составу конденсата.

Ранее в конденсационных котлах использовалось два теплообменника — один для первичного охлаждения дымовых газов (неустойчивый к конденсату), и дополнительный для обеспечения конденсации паров воды, так называемый экономайзер. Такая конструкция до сих пор встречается в котлах больших мощностей (порядка нескольких мегаватт) и в устаревших моделях котлов малой (до 100 кВт) и средней (до 2 МВт) мощности.

В современных котлах используется один теплообменник отвечающий за два первых пункта из списка выше:

Устойчивость к кислотному конденсату обеспечивается за счет применяемых материалов. На сегодняшний день используют два типа материалов — высококачественные нержавеющие стали и сплавы алюминия с кремнием и магнием в качестве легирующих добавок (далее для краткости будем обозначать их как просто алюминий).

Каждый из указанных материалов имеет свои сильные и слабые стороны. Плюсы алюминия — высокая теплопроводность, малая плотность, возможность формовки литьем; сильные стороны нержавеющей стали — высокая механическая прочность, крайне высокая коррозионная устойчивость как к кислотным так и к щелочным средам, гладкая поверхность деталей.

С точки зрения устойчивости к конденсату алюминиевые теплообменники прекрасно себя проявляют во взаимодействии с азотной кислотой — при контакте с ней поверхность алюминия пассивируется, то есть образуется защитная пленка — так же как при нахождении алюминия в воздухе. Но при этом такие теплообменники крайне уязвимы даже к малым концентрациям серной кислоты, причем при контакте с ней защитная пленка разрушается и начинается взаимодействие с азотной кислотой. В большинстве случаев данный фактор не имеет критического значения в силу малого содержания серы в топливе, но в долгосрочной перспективе снижает срок службы теплообменника. Нержавеющая сталь соответствующих марок воздействию кислот не подвержена.

Как было отмечено выше, снижение температуры дымовых газов до точки росы — необходимое условие для образования конденсата и съема соответствующей тепловой энергии. Достигается это снижение за счет подачи в теплообменник обратного теплоносителя низкой температуры. Однако, не стоит полагать, что при соблюдении данного условия весь водяной пар, содержащийся в продуктах сгорания, конденсируется. Дело в том, что конденсация происходит только при непосредственном контакте дымовых газов с поверхностями теплообмена, соответственно, при равной температуре обратного теплоносителя эффективность образования конденсата сильно зависит от геометрии теплообменника.

Таким образом, главная инженерная задача при проектировании теплообменника с точки зрения повышения количества образующегося конденсата — увеличение поверхности контакта с дымовыми газами и обеспечение их качественного перемешивания в процессе прохождения через дымовой тракт (для отвода уже осушенных газов от теплообменных поверхностей). При этом необходимо придерживаться разумных аэродинамических потерь в теплообменнике. Поддержание баланса между всеми перечисленными требованиями делает проектирование геометрии теплообменника конденсационного котла достаточно сложной и интересной задачей.

При изготовлении теплообменника из алюминия указанные задачи решаются за счет внутреннего оребрения (по дымовому тракту).

Основной конструктивный элемент теплообменников из нержавеющей стали — трубки. Выполненные либо в форме спирали, либо в виде прямых отрезков с коллекторами.

Спиральная конструкция наиболее распространена, но подвержена засорению при использовании недостаточно качественного теплоносителя. Происходит это за счет центробежных эффектов при движении воды по трубкам. Причем механическая чистка таких засорений невозможна, а химическая, зачастую, не приводит к успеху. И в том и в другом случае суммарная площадь поверхности стальных трубок достаточно велика.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД – 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность – 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД – 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД – 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению – 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак – 6л.
8. Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД – 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению – 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак – 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД – 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению – 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Образование конденсата

Полученный конденсат уже не является чистой H20, а представляет собой смесь из различных неорганических кислот с относительно невысокой концентрацией. Однако из-за постоянного повышения температуры внутренних узлов его относят к агрессивным составам. Чтобы предотвратить развитие деформации из-за воздействия конденсатов, конструкции котлов изготовляют из кислотостойких материалов. В их качестве может использоваться:

• нержавеющая сталь;
• симулин (алюминиево-кремниевый сплав).

Конденсация пара должна происходить только во вторичном теплообменнике. Если она пойдет дальше, в дымоход, это снизит тепловой потенциал установки, а также негативно повлияет на материал трубы. Из-за этого для производства дымоходов тоже принято использовать нержавейку или пластик, а отдельные горизонтальные узлы помещают под небольшим углом, чтобы конденсат сливался обратно в котел, а не выходил наружу

Важно понимать, что газы, которые выходят из конденсатника, остужены до невероятно низких температур, а все, что не перешло в состояние конденсации в котле, начнет конденсироваться непосредственно в дымоходе

В разную пору года и суток от котловой установки требуется определенный объем тепла, который регулируется горелкой. Этот элемент может быть как модулируемый, поддерживающий плавное изменение мощности, так и немоделируемый, у которого показатели мощности фиксированы в определенном диапазоне. Последний вариант подразумевает регулировку частоты включения горелки исходя из предпочтений хозяина. Однако в современных котлах для жилых помещений задействуются моделируемые горелки.

Получив общее представление об кондиционных котлах отопления, принципе их действия, а также типах горелок, можно более серьезно подходить к вопросу приобретения системы и последующего монтажа. Но в большинстве случаев базовой информации не хватает, чтобы убедиться, что предстоящий выбор оправдает себя. Поэтому многие люди желают подробно изучить основные преимущества и недостатки конденсационных котлов.

Режимы работы конденсационного газового котла

Только специалисты смогут спроектировать системы отопления дома так, чтобы она работала наиболее эффективным образом. Прежде всего необходимо выбрать режим работы котла, от которого будут зависеть почти все параметры системы отопления.

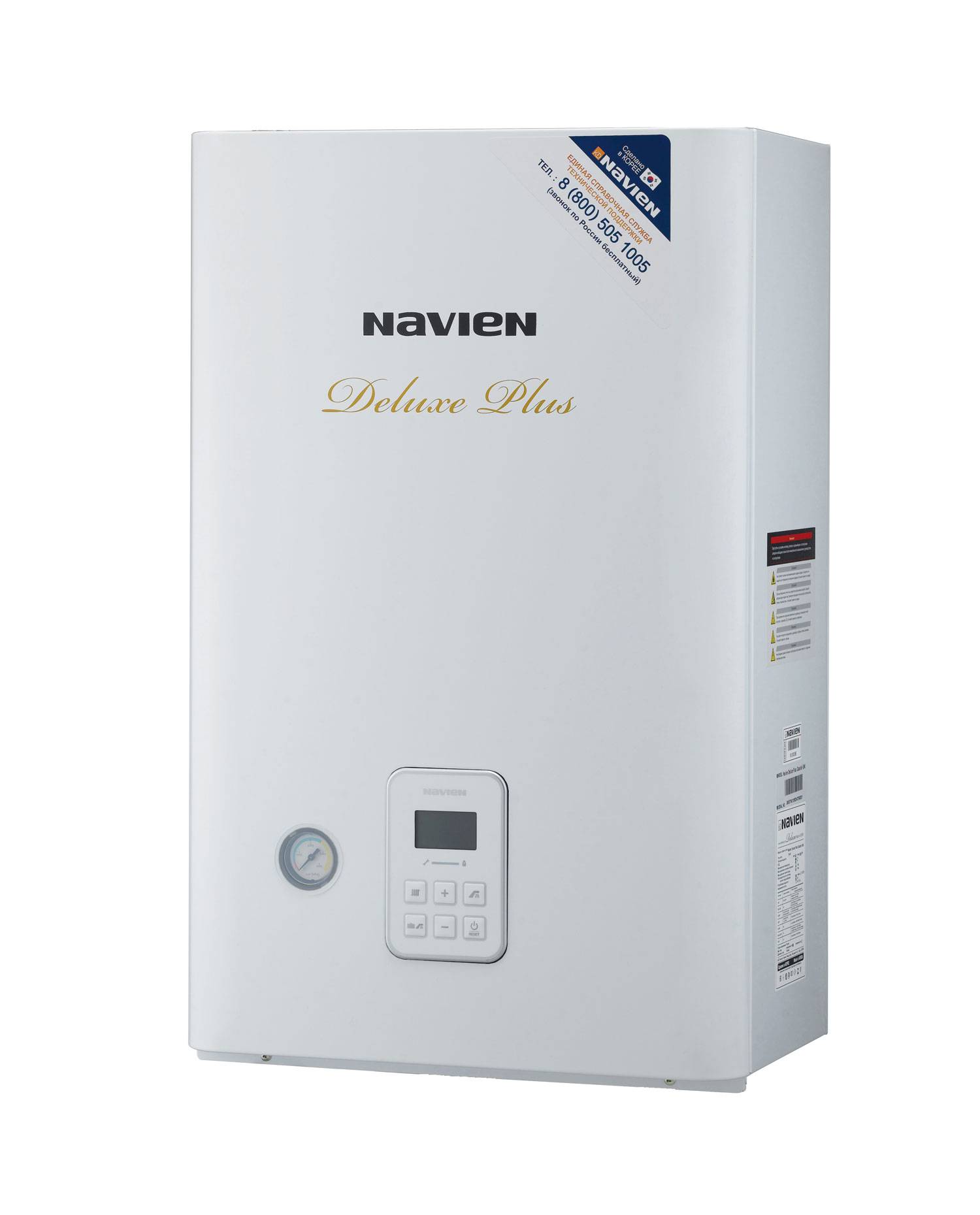

Настенный газовый котел NAVIEN DELUXE PLUS

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью газовой горелки. Горелки у большинства современных газовых котлов конденсационного типа являются модулируемыми, т.е. с возможностью плавного изменения мощности котла в процессе работы. Горелки, как правило, имеют широкий диапазон модуляции тепловой мощности в пределах 20-100%. Это позволяет легко поддерживать в доме требуемую температуру и экономить дорогостоящее топливо.

Следует отметить, что модулируемые газовые горелки устанавливают и на многие модели обычных котлов.

Конвекционный газовый котел, как правило, работает в режиме 80/60 или 75/60. Где 75 – это температура теплоносителя на выходе из котла, равная 75°С, а 60 – температура теплоносителя 60°С, поступающего в котел после прохождения по всем радиаторам (так называемая обратка). Если температура обратки будет ниже, в котле начнет скапливаться конденсат, на который обычный котел совсем не рассчитан, т.к. точка росы (температура конденсации влаги) находится на уровне около 58°С.

Иное дело котел конденсационного типа. Наиболее эффективен он как раз при низкотемпературных режимах работы, т.к. конденсация в нем только приветствуется. В конденсационных котлах специально понижают температуру теплоносителя до режима 50/30 (выход – 50°С, обратка – 30°С). Именно в этом режиме происходит максимальное извлечение тепла из продуктов сгорания газа и тепла за счет конденсации водяных паров. И тут возникает вопрос, как спроектировать систему отопления, чтобы котел мог работать в режиме, близком к 50/30, а хозяева при этом получали столько тепла, сколько им надо.

Понятно, что при применении обычного котла лучше всего отапливать дом с помощью радиаторов. А вот для конденсационного котла многие предлагают использовать систему «водяной теплый пол». Именно с помощью водяных теплых полов можно заставить котел конденсационного типа использовать энергию от конденсации водяных паров весь отопительный период и обеспечить максимальную экономию газа.

Но если по каким-то причинам установить водяной теплый пол вы не сможете, конденсационный котел все же окажется неплохим решением для обустройства отопительной системы. Попробуем это доказать. На большей части территории страны и смежных государств в зимний период суровые холода держатся относительно недолго – до 10 дней. Да, в это время придется «гонять» ваш конденсационный котел в обычном высокотемпературном режиме, без конденсации, что вполне допустимо, т.к. КПД этого котла все равно будет на уровне 93-97%. Это больше, чем у лучших моделей традиционных котлов. Зато в остальное время зимы конденсационный котел сможет работать при меньшем температурном режиме и в режиме частичной конденсации.

Зависимость КПД котла от режима работы

Специалисты предлагают маленькие хитрости, позволяющие настроить режим работы конденсационного котла так, чтобы и КПД сохранить выше 100%, и на топливе сэкономить, и тепло в доме обеспечить. Например, изначально проектировать систему отопления не для оптимального режима 50/30, а для режима 60/40. Тогда расход газа будет немного больше, зато и в холода мерзнуть не придется.

Есть и другие варианты – к примеру, установить в доме дополнительные радиаторы, с увеличенной в 2,5-3 раза полезной площадью поверхности, рассчитанные на температуру теплоносителя не выше 50°C. Но в этом случае увеличатся капитальные затраты. Хотя эксплуатационные расходы на топливо снизятся. Что лучше – решать только вам.

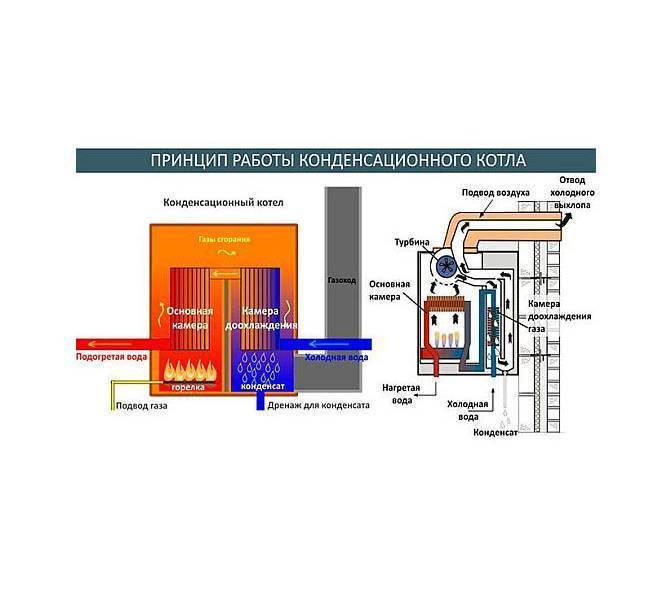

Принцип работы

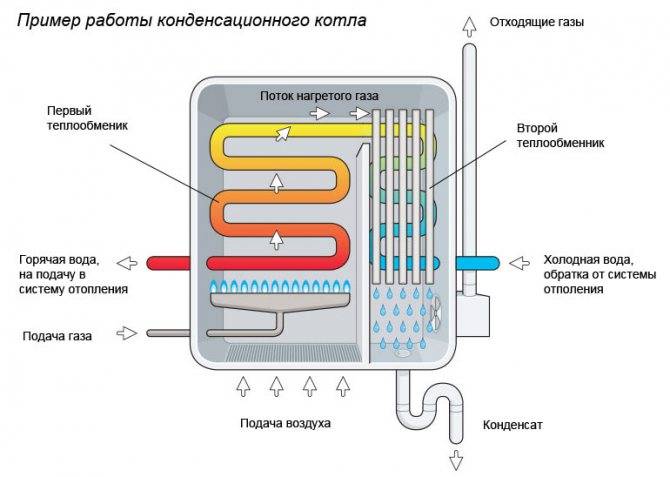

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

• прикрепление дополнительных спиралей;
• применение внутренних частей разнообразного сечения;
• монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

• встраивание бойлера в сам котел;
• добавление внешних резервуаров;
• применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

• Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
• ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
• Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.
