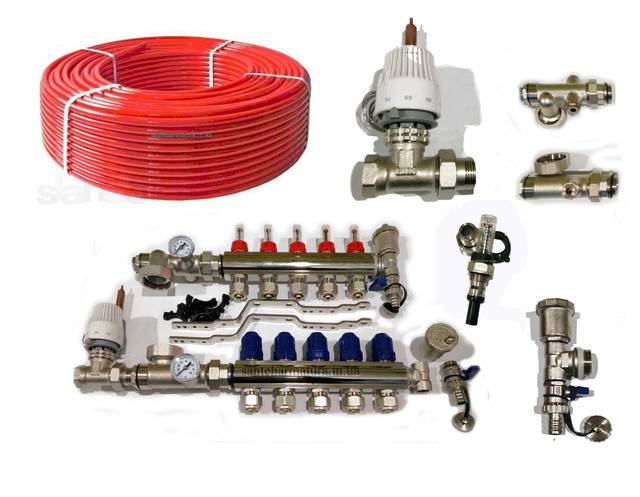

Комплектующие для водяного теплого пола: материалы, трубы, теплоизоляция

Гидроизоляция и армирующая сетка

Использование гидроизоляции при монтаже водяных теплых полов не считается обязательным. Но сделать ее все же не помешает, на это потребуется совсем немного усилий. Нужно застелить поверх утеплителя слой полиэтиленовой пленки, укладываемой с небольшим загибом на стены (порядка 15-20 см).

При необходимости можно нарастить гидроизоляцию, настелив один на другой несколько слоев пленки с небольшим нахлестом. Места стыков затем проклеиваются строительным скотчем.

Армирующая сетка из проволоки используется, чтобы упрочить тело стяжки и одновременно обеспечить возможность крепления водяных труб. Шаг укладки последних напрямую зависит от размера сеточной ячейки, который желательно выбрать поменьше – 150х150 мм при сечении провода 4-5 мм. Если для тепловой изоляции применены маты с рельефной структурой, необходимость в армировании отпадает.

Рейтинг лучших полов и проверенных производителей

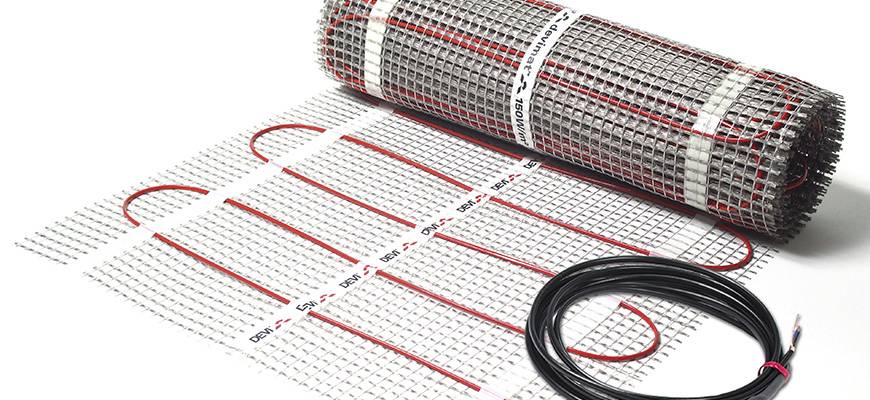

Devi

Системы подходят для укладки под разные типы напольных покрытий. Имеется возможность их установки поверх бетонной стяжки. Монтаж и обслуживание оборудования Devi не вызывают затруднений. Развитая сеть фирменных центров помогает своевременно получать техническую поддержку.

Devi — очень известная датская фирма, популярная в нашей стране.

Nexans

Компания поставляет оборудование для обогрева жилых или коммерческих помещений. Главным преимуществом считается особая технология соединения греющего кабеля с холодным. Она продлевает срок службы конструкции, минимизируя вероятность поломки. Вся система покрыта защитным экраном, облегчающим установку.

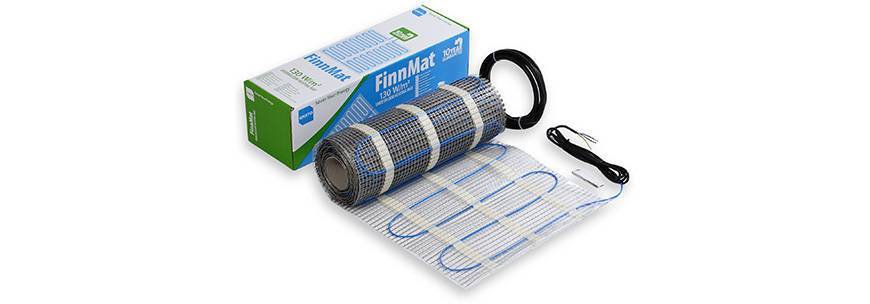

Ensto

Все компоненты оборудования изготавливаются в Финляндии — стране с суровым климатом. Поэтому полы Ensto адаптированы к эксплуатации в любых условиях. Они могут устанавливаться во всех комнатах. Прочные кабели выдерживают высокие механические нагрузки, их можно заглублять в бетонную стяжку. Ensto предлагает и нагревательные маты, характеризующиеся простотой установки.

Компоненты пола Ensto изготавливаются в Финляндии.

Hemstedt

Кабели в этих системах соединены безмуфтовым способом. Благодаря отсутствию сварных соединений и термоусадочных рукавов, полы Hemstedt не требуют сложного обслуживания. Сделанные из качественных материалов конструкции служат не менее 25 лет.

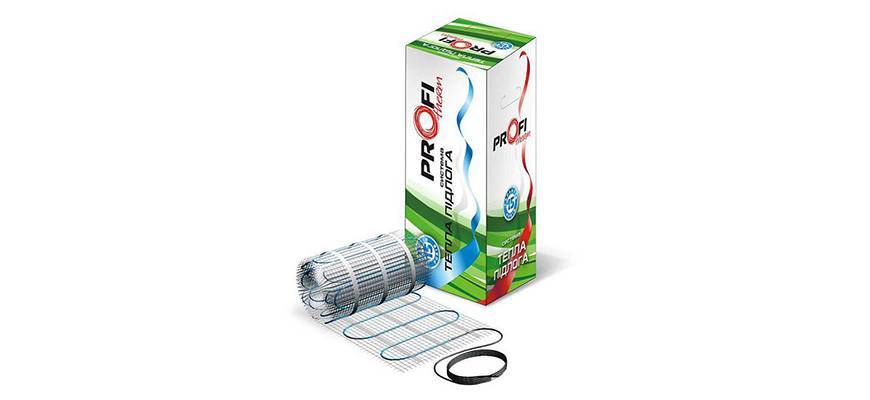

Profi Therm

Теплые полы снабжены регуляторами, помогающими менять температуру воздуха в комнате по усмотрению пользователя. Это помогает снизить энергопотребление, сделать микроклимат в доме более комфортным. Конструкция каждой модели тщательно продумана. Модельный ряд включает системы, предназначенные для установки под плитку, ламинат или линолеум.

Profi Therm — теплые полы с регуляторами.

Extherm

Компания сумела совместить высокое качество и умеренные цены. Покупателю предлагается гарантийное обслуживание на срок до 20 лет. Нагревательные кабели покрыты прочной оплеткой, выдерживающей нагрев до +200 °С. Нагревательные элементы находятся в стекловолоконной сетке с клейким слоем. Поэтому подготовки поверхности к установке не требуется.

Fenix

Компания предлагает все виды систем, включая пленки, кабели, нагревательные маты. Терморегуляторы облегчают управление конструкцией. Кабели Fenix можно использовать для обогрева домов, террас, дорожек. Полы Fenix можно устанавливать непосредственно под напольное покрытие.

Fenix — теплый электрический пол.

Woks

Этот бренд находится на 7-ом месте по надежности. Перед поступлением в продажу продукция тщательно проверяется на герметичность и соответствие мощности. Кабели Woks подходят для открытого или скрытого монтажа. При невозможности формирования стяжки выбирают нагревательные маты.

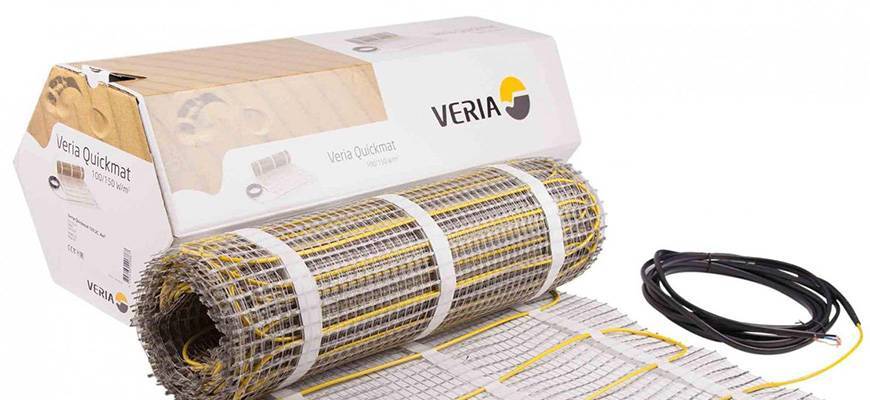

Veria

Компания производит только основные типы оборудования и комплектующих для их установки. Ассортимент нельзя назвать широким, однако это не мешает фирме удерживать ведущие позиции. После установки полов Veria не придется думать о ремонте или обслуживании. Системы бесперебойно работают в течение 20-30 лет.

Veria — ведущий производитель электрических систем обогрева пола.

Ratey

Системы этого бренда помогают создать комфортный микроклимат в доме. Воздух нагревается быстро и равномерно, при этом не наблюдается выраженного увеличения расхода энергии.

Водяные трубы и элементы крепления

Используемые в системе обогрева трубы различаются по материалу и по своему основному техническому показателю – диаметру. Оптимальный размер выбирается в каждом конкретном случае особо, как правило, не превышает 18-20 мм. При выборе материала, из которого изготовлены сами трубные изделия, исходят из их надежности и стоимости.

Самыми подходящими для теплых полов считаются трубы из сшитого полиэтилена (RE-X). Применяемый при их изготовлении особый метод обработки (сшивка) способствует образованию дополнительных связей между отдельными молекулами полимера. Благодаря этому готовые изделия приобретают необходимую прочность и термостойкость – способны выдерживать рабочую температуру до 125°C.

Коллектор в системе водяного теплого пола

Коллектором называют группу оборудования, расположенную в специальном шкафу, которая отвечает за функционирование системы теплого пола. За работу системы водяного теплого пола отвечает не только коллектор, а целая совокупность оборудования. Находится она действительно в специальном шкафу (встроенном или настенном), располагается как можно ближе к центру стены в доступном месте.

Что такое коллекторная группа системы водяного теплого пола? Коллекторная группа представляет собой систему труб-коллекторов, в которой выделяются:

прямой подающий коллектор;
подающий смесительный коллектор;
обратный коллектор;
обратный смесительный коллектор.

Теплоноситель высокой температуры подается на прямой подающий коллектор и распределяется через трехходовый клапан (или смеситель) в систему отопления «теплый пол».

Большая часть воды поступает в обратный смесительный коллектор, где происходит смешивание теплоносителя из подающего коллектора с водой, поступающей из трубопроводов отопительных контуров. Некоторая часть воды уходит обратно по трубопроводам в систему.

Из обратного смесительного коллектора теплоноситель с помощью насоса поступает на подающий смесительный коллектор и далее в систему теплый пол. Часть воды поступает в обратный коллектор системы отопления.

С помощью трехходового клапана происходит смешивание потоков разных контуров – прямого и обратного, чтобы температура теплоносителя удовлетворяла заданным параметрам. Движение теплоносителя происходит внутри контуров теплого пола. Как только температура воды в трубах пола понижается – открывается трехходовый клапан и поступает горячая пода из подающего коллектора.

К смесительным коллекторам (обратному и подающему) подведены выходы, количество которых зависит от укладываемых контуров системы (обычно от 2 до 12).

Достоинства и недостатки металлопластика

Металлопластик – это пятислойная трубка Pex-al-pex (Полиэтилен, клей, фольгированный алюминий, клей, полиэтилен).

Слой алюминия (около 0,2 мм) – главное отличие композита от полиэтилена высокой прочности.

Что даёт такое строение.

Преимущества металлопластика для тёплого пола

Приемлемый коэффициент расширения. То есть при нагреве, трубы не слишком увеличиваются.
Алюминиевый слой делает трубу и прочной и эластичной. Отличное качество, если учесть, что трубу просто вливают в бетонную плиту.
Трубы можно гнуть, при этом они сохраняют свою форму – это очень удобно для тёплого пола. Змейку можно согнуть из единого куска, не прибегая к стыковкам, которые являются слабым местом системы.
Температура, при которой труба способна стабильно работать + 95 °C, что может быть маловато для обычного отопления, но вполне достаточно для системы тёплый пол. Её как правило разогревают до 28 – 36 °C.
Рабочее давление 10 бар, при том, что в среднестатистической домашней системе, 1,5 – 5 бар.

Укладка труб из металлопластика

Клей используется термостойкий, он обеспечивает надёжное сцепление разнородных материалов, они не расслаиваются.

Соединять трубу удобно – можно обойтись без специального оборудования. Нужно просто подобрать в магазинах переходники, фитинги и муфты для всех мест стыковки.

Минусы

Нужно постараться сделать всё, чтобы под цементную стяжку не ушёл ни один стык!

Уплотнительные кольца в соединительных элементах совсем не так надёжны, как сама труба.

Их нужно периодически подтягивать, а через несколько лет, возможно, потребуется и замена. Если этого не сделать, начнёт сочиться вода. Кроме того, в местах стыков может оседать накипь.

Трубы нужно беречь от размерзания.

Через множество циклов нагрева–охлаждения, может произойти расслоение составляющих материала.

Иногда, как недостаток называют теплопроводность, которая ниже, чем у металла

Но если принять во внимание, насколько сложнее и дороже монтаж металлических трубок, их уязвимость перед коррозией, вес и склонность обрастать накипью, то этот недостаток перекрывается сторицей

Если сравнивать металлопластиковое отопления с другими пластиковыми вариантами, то конкуренцию ему может составить только армированный полипропилен. Для системы тёплый пол металлопластик тоже очень даже подходит!

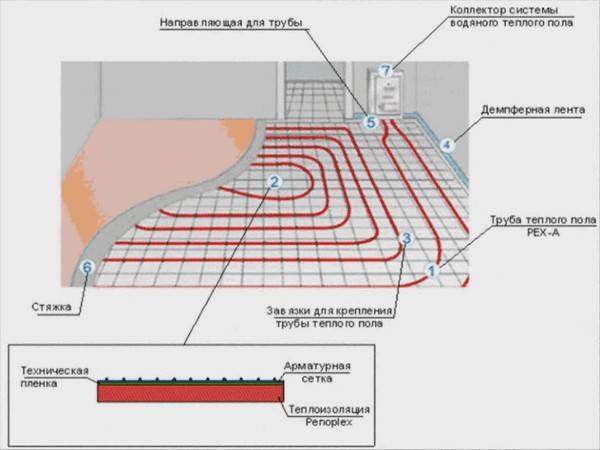

Строение пола

Пирог теплого пола во многом зависит от основания и особенностей дома.

Например, при укладке пола непосредственно на грунт в качестве утеплителя можно использовать керамзит. Самый дешевый вариант, но слой этого материала получится толстый и сильно повлияет на высоту потолков в комнатах.

Самый частый способ укладки – под цементную стяжку. Стяжка защищает трубы от внешних воздействий, принимает на себя нагрузку от всех людей и предметов в помещении. Но она тоже отнимет некоторую часть пространства. Второй минус такого монтажа – плохая ремонтопригодность пола: в случае протечек стяжку придется поднимать.

Иногда прибегают к монтажу без стяжки – например, если систему устанавливают на втором этаже деревянного дома: стяжка создаст слишком большую нагрузку на перекрытие.

В последнем случае подложка (что такое подложка для водяного теплого пола читайте тут) для труб выполняет сразу две функции: является теплоизолятором и жестким каркасом для укладки. Трубы утоплены в маты подложки. Нагрузку от покрытия, людей и вещей маты принимают на себя.

Сверху это все либо накрывают листом влагостойкой фанеры (если финишное покрытие – плитка или линолеум) или стелют плавающим способом ламинат (тут статья об устройстве водяного теплого пола под ламинат).

Плюсы этой технологии – максимальная экономия пространства, простой монтаж и демонтаж при необходимости ремонта. Минусы – у всех древесных материалов (в отличие от стяжки) плохая теплопроводность, эффективность такого пола будет несколько ниже.

Независимо от технологии монтажа в пироге должны присутствовать следующие слои:

гидроизоляционный;
теплоизоляционный;
теплоотражающий;
сами трубы;
покрытие.

Если для теплоизоляции используются плоские маты или просто рулонные/плитные утеплители, для монтажа труб потребуется арматурная сетка. Для укладки стяжки – еще одна сетка, армирующая стяжку, а также демпферная лента для компенсации термического расширения бетона.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам

Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Теплоизоляция

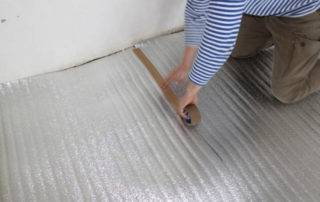

Фольгированный теплоизолятор отражает тепло внутрь помещения

Теплоизоляция напольной водяной системы необходима для снижения уровня тепловых потерь. При ее наличии тепло, отдаваемое трубами, отражается вверх, в сторону обогреваемого помещения

При выборе подходящего типа изоляции особое внимание уделяется комнатам на цокольном этаже с расположенным под ними холодным грунтом или неотапливаемым подпольем

На российском рынке продаж представлено множество наименований материалов для теплых полов. Здесь можно встретить готовые теплоизоляционные маты, предназначенные непосредственно для укладки конструкции по заранее подготовленному основанию. Они имеют разную толщину и обладают достаточной прочностью при сравнительно малом весе. Их рабочая поверхность выполнена в виде особого рельефа, позволяющего легко укладывать и фиксировать трубы в специальных выемках.

Материалы для водяного теплого пола

Полиэтилен

Не обязателен к использованию. В качестве гидроизоляции полиэтилен монтируют на бетонное основание. В качестве пароизоляции поверх утеплителя после его укладки.

Если дом большой, советуем покупать полиэтилен на вес, а не по метражу. Так выходит значительно дешевле. Толщина, цвет и прочее не имеет значение. Чем толще, тем меньше вероятность его порвать.

Демпферная лента

Этот материал для водяного теплого пола используется для компенсации теплового расширения стяжки. Стяжка, как и любой материал, имеет свойство расширяться при увеличении температуры. Если стяжка будет плотно прилегать к стене, то расширятся ей будет некуда и она может начать трескаться, либо «вздуваться». Демпферная лента является в этом случае спасителем. Монтаж осуществляется по периметру стены в тех местах, где будет монтироваться водяной теплый пол.

Бывает заводского изготовления. Так же можно изготовить самому. В качестве демпферной ленты используется обычный вспененный полиэтилен. Если заводской в продаже у Вас нет, покупаете рулоны утеплителя на базе вспененного полиэтилена. Складываете вдвое и нарезаете рулонами по 15 см. Далее крепите ленту по периметру стены и приступаете к укладке утеплителя.

Утеплитель

Следующий материал для водяного теплого пола, который Вам нужно обязательно использовать – это утеплитель. В качестве утеплителя выступает пенополистирол плотностью 30-35 кг/куб. Толщину желательно просчитывать при помощи проекта системы отопления. Для ориентира можно взять цифры 5-8 см для первого этажа и 5-3 см. для последующих этажей.

Утеплитель укладываете по всей площади пола и сверху для дополнительной пароизоляции можно уложить полиэтилен.

Крепления для трубы

Следующие необходимые материалы для водяного теплого пола – это крепления для трубы. Крепить можно несколькими способами:

Армирующая стека. Самый бюджетный вариант крепления. Стелите ее поверх утеплителя. При необходимости крепите к утеплителю, а саму трубу крепите уже на сетку мак. Выбирать сетку следует с толщиной прутка 4 мм и шагом ячейки 10 см.
Крепежные скобы. Стоят в среднем 3-5 рублей за штуку. Используется в среднем 14 скоб на метр квадратный. Для скоб нужен свой степлер (такер). Его можно взять отдельно в аренду или приобрести для себя.
Крепежные ленты. Редко используемый вариант. Ленты стелются по площади пола на утеплитель, а далее на ленту крепится труба.

Труба для теплого пола

Материал для водяного теплого пола, без которого невозможны теплые полы. В монтаже используются два популярных вида труб:

Металлопластиковые. Основное преимущество – держат угол и имеют минимальное линейное расширение.
Трубы из сшитого полиэтилена. Бывают нескольких видов: Pex-A, Pex-B, Pex-C, PE-RT. Самые дешевые и менее долговечные – PE-RT трубы. Pex трубы отличаются методом сшивки и по своим свойствам плюс-минус одинаковые. По теплоотдаче сшитый полиэтилен на долю процента лучше отдает тепло.

Для установки теплого пола следует использовать трубу диаметром 16 мм. 20 мм будет излишком и в частном строительстве его нет смысла использовать. Обязательно уточняйте наличие кислородного барьера в трубах.

Биндера, зонтики, шпильки и тд.

Про эту мелочь многие постоянно забывают. Хотя она тоже накладывает свои затраты. Биндерами обычно крепят трубу на сетку мак. Зонтиками крепят демпферную ленту к стене, полистирол к полу, сетку мак к полистиролу. Перед монтажом уточните, какие дополнительные материалы для водяного теплого пола потребуются в Вашем случае.

Особенности процесса монтажа

Расчёт материала и схема

Рассчитывается необходимая длина труб. Оптимальным шагом между витками считается 30 — 35 см. Зная габариты комнаты, можно вычислить длину трубы для неё.

Существенно сэкономить длину, не в ущерб результату, можно, если не проводить отопление под стационарными предметами, мебелью и т. д. Это позволит не только сократить расход трубы, но и избежать локального перегрева в будущем.

Зарисовывается схема укладки тёплого пола. Есть два варианта:

Змейкой.

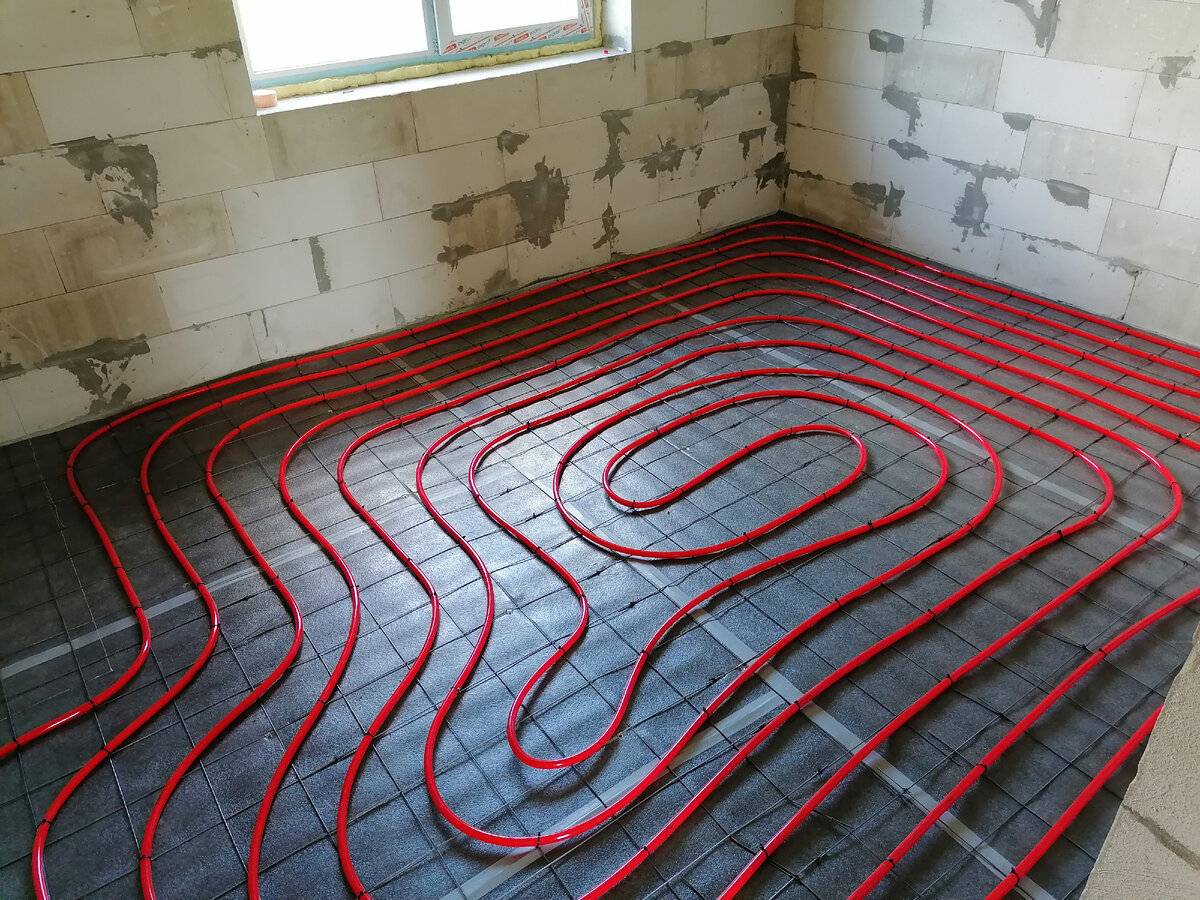

Спиралью.

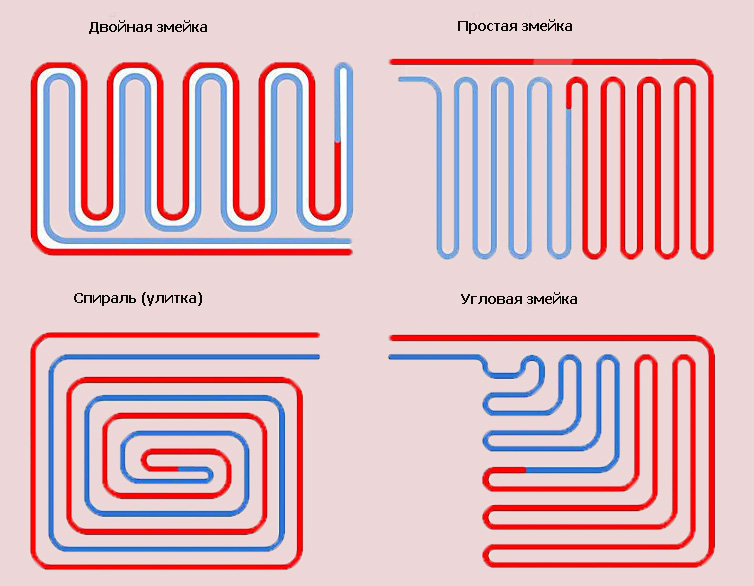

Схемы укладки труб водяного теплого пола

Змейку укладывать проще, но прогрев она даёт неравномерный – в дальней части комнаты вода будет горячая, а по мере продвижения к выходу, температура всё ниже. Этим можно воспользоваться, подогрев самые востребованные участки, а в маленьких комнатах разница практически не ощущается.

Спираль даёт ровный прогрев, только укладывать её немного сложнее, нужно делать двойной шаг, чтобы в дальнейшем проложить «обратку».

Фитинги

Какие использовать фитинги. Они бывают двух видов:

Прессовые.
Разборные, обжимные или компрессионные.

Первые – проще и быстрее в монтаже, но оборудование для них дорогостоящее и не везде доступно.

Вторые дешевле в монтаже, но использовать их имеет смысл, если объект небольшой, так как затраты по времени весьма значительные.

Процесс соединения обжимными фитингами:

Обе части трубы доводятся до идеального круга калибратором. Затем наждачкой удаляются заусенцы (на некоторых калибраторах есть сниматель стружки).
С фитинга скручивается обжимная гайка и накидное кольцо. Проверяется качество уплотнительного кольца – оно не должно выступать из паза.
Накидная гайка надевается на первый отрезок трубы, затем обжимное кольцо (сухарь).
Вставляется до упора штуцер фитинга.
Гайка и кольцо придвигаются к фитингу и закручиваются.
Рожковыми ключами гайка закручивается до конца.

Процесс соединения пресс-фитингами:

Край трубы обрабатывается калибратором, зачищается.
На трубу надевается обжимной фитинг (то, что фитинг вошёл достаточно глубоко, покажет индикатор – специальное окошечко).
В пресс вставляется насадка под соответствующий диаметр (основание инструмента вращается, поэтому работать с ним удобно в любом месте и положении).
Труба помещается в устье пресса, и за несколько секунд обжимается.

Как уже говорилось, ни один соединительный фитинг не должен попасть в бетон. Если уж приходится стыковать трубу в комнате, фитинг можно вывести к стене и закрыть плинтусом.

Способы крепления

Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.

Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.

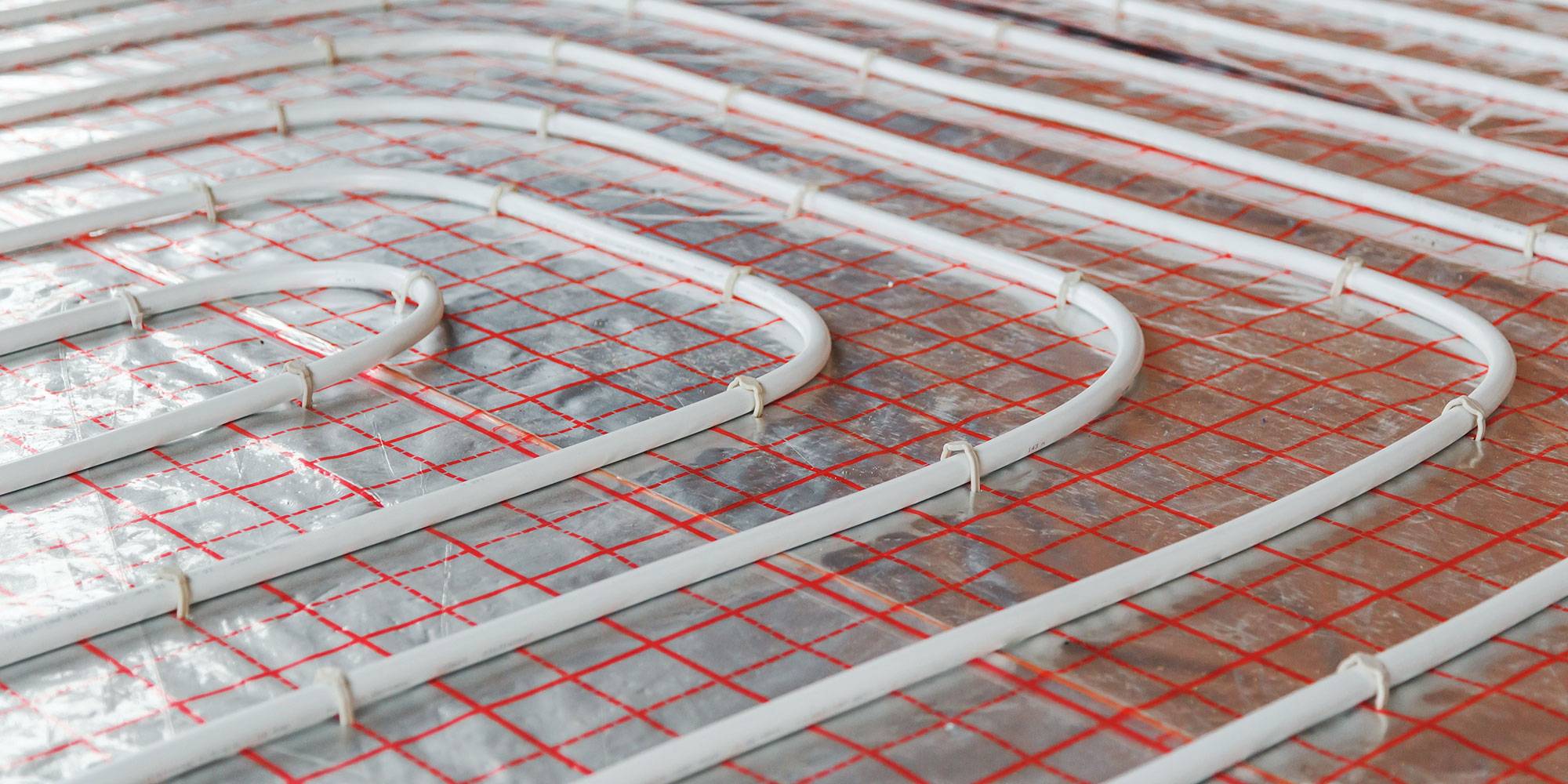

Крепление к арматурной сетке

Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.

Используют следующие фиксаторы:

Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.

Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.

Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.

Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.

Крепление на монтажные шины

Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.

Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.

Закрепление трубы хомутами

В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.

Крепление такером

У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.

Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.

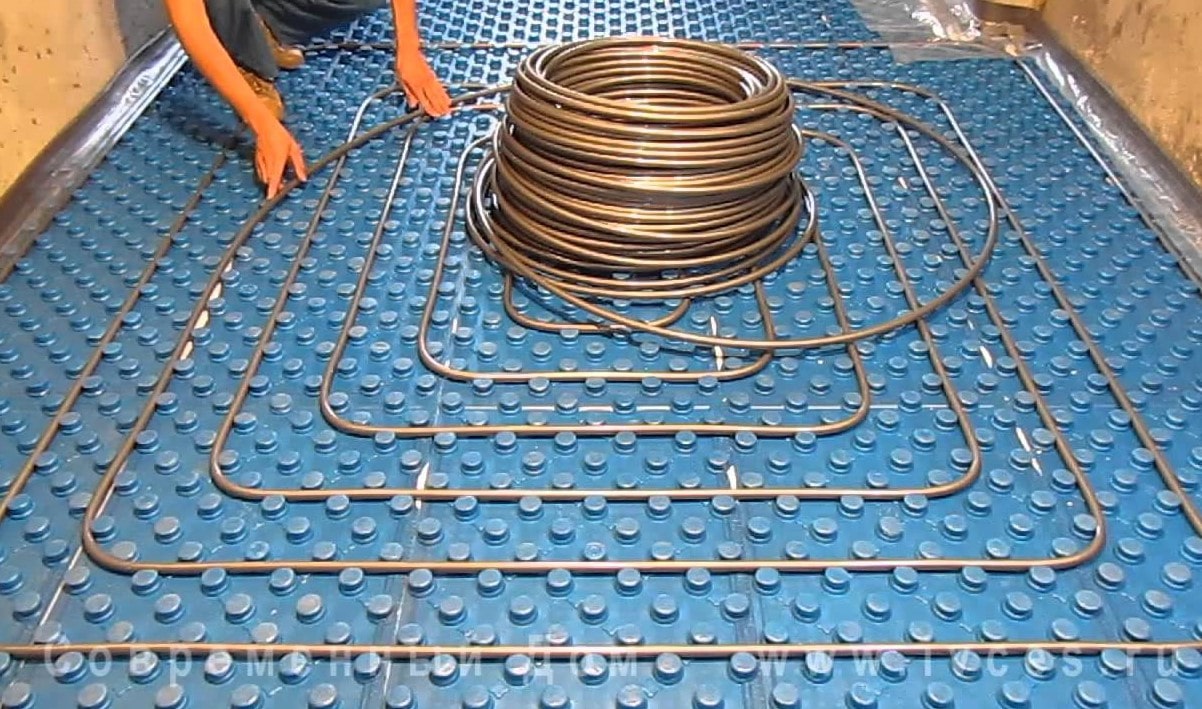

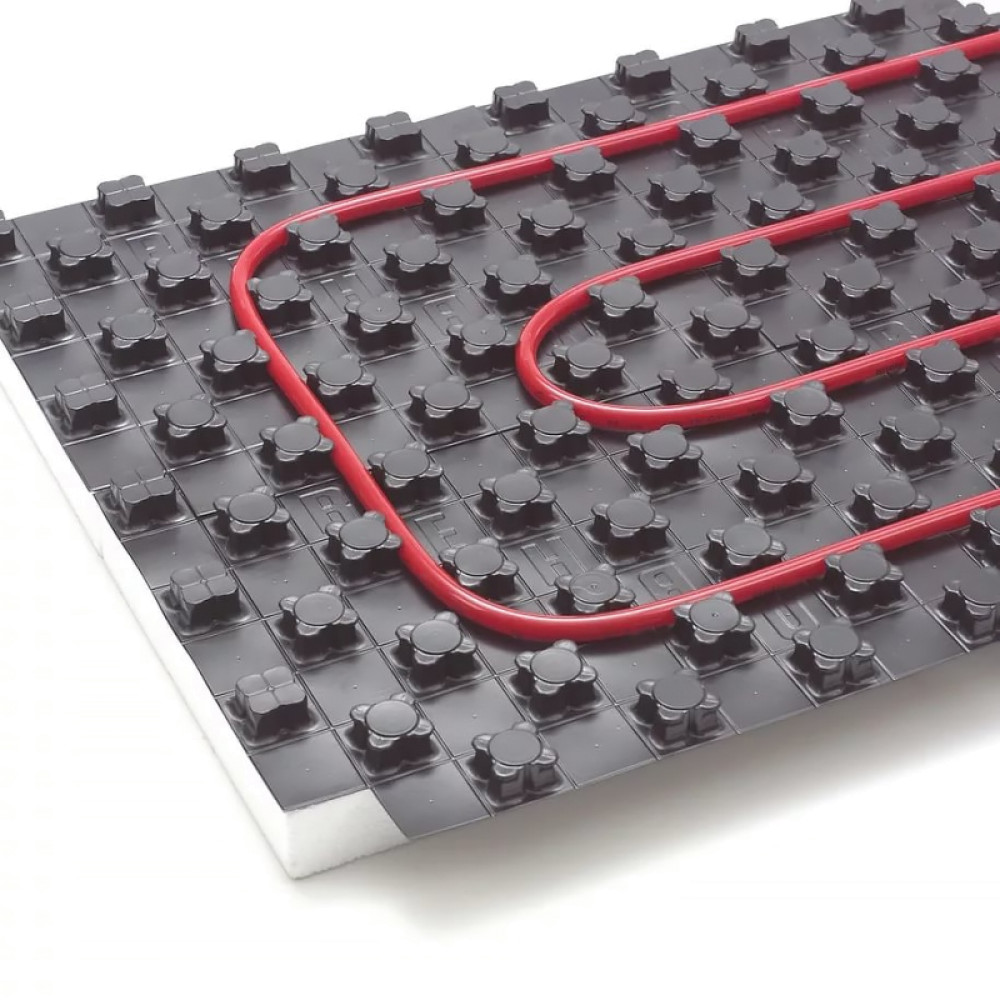

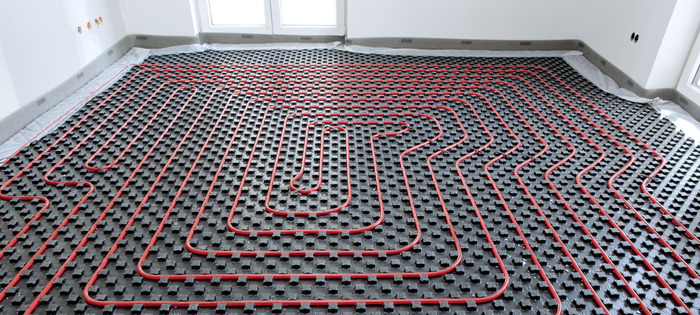

Пенополистирольные плиты с фиксацией

Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.

На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.

Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.

Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.

Стоимость таких плит равняется 680 рублей за метр2.

Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла

В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Особенности выбора труб и коллекторного узла

Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы

Именно им следует уделить максимальное внимание

При монтаже теплого пола можно использовать следующие виды трубопроводов:

Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

распределение воды по контурам;
контроль расхода воды;
автоматизирование работы теплого пола;
удаление из труб воздуха;
регулировка температуры воды.

Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

коллектор;
автоматический воздухоотводчик;
фитинги (для соединения элементов системы);
кронштейны для фиксации системы;
дренажные сливные клапаны.

При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

Что представляет собой эта система?

Отопление сегодня перестает быть только радиаторным. На смену ему приходят новые разработки, такие как теплый водяной пол. Он состоит из змеевидно уложенных труб, подключенных к отопительному оборудованию, которые сверху закрываются напольным покрытием. В них циркулирует вода, подогретая до определенной температуры, благодаря этому и происходит обогрев не только поверхности пола, но и воздуха в помещении.

Эти системы очень удобны как для частных домов, так и квартир, располагающихся на первых этажах здания. Они помогают сократить потери тепла, уходящего вниз, и делают пол теплым, что позволит вам ходить по нему босиком даже в самые большие морозы.

Применение комплектующих для создания водяных теплых полов
