Как выбрать комплектующие для систем отопления: радиаторов, батарей, труб, домов и квартир

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Какие батареи отопления лучше для квартиры

Радиаторы отличаются уровнем теплоотдачи, сроком эксплуатации и ценой. Определяющим фактором качества работы установки считается материал изготовления. Самые популярные виды батарей отопления в квартире – это:

Принцип работы конструкции прост. Преимущественно теплоносителем выступает горячая вода. Подключение осуществляется через трубу. Под воздействием тепла поверхность установки начинает нагреваться, а температура помещения – увеличиваться. В зависимости от материала изготовления и конструкции панелей водяные радиаторы остывают быстрее или медленнее.

В чугунные установки горячая вода заходит с одной стороны и выходит с другой. Для осуществления такой работы необходимо большое количество теплоносителя. Принцип действия стальных, алюминиевых и биметаллических теплообменников имеет небольшую разницу. Внутри каждой секции есть тонкая трубка, которая наполняется горячей водой. Благодаря воздушной подушке, которая образуется внутри, теплопроводность таких батарей выше. Для запуска системы понадобится всего 350 г воды, что упрощает установку.

Чтобы понять, какие радиаторы подойдут лучше для отопления квартиры, стоит ознакомиться с основными характеристиками каждого вида. Батарея – универсальная установка для обогрева коммерческих, производственных и жилых зданий – имеет свои особенности в зависимости от материала изготовления. Сопоставив плюсы и минусы, вы найдете оптимальный вариант.

Биметаллические радиаторы

Приборы изготовляют из стали и алюминия. Установка очень долговечна, имеет высокую теплопроводность. Привлекательный вид батарей делает их лучшим вариантом для офиса, дома. Система представляет собой конструкцию из вертикальных стальных трубок, которые снаружи покрыты алюминием. Такой теплообменник устойчив к коррозии, долговечен. Если вам будет не хватать температуры, то к биметаллической батарее всегда можно прикрепить еще одну секцию.

Алюминиевые

Установки отличаются высокой теплоотдачей, привлекательным дизайном. По сравнению с предыдущим вариантом их цена более доступна. Если вас интересует замена радиаторов отопления в квартиры, алюминиевый вариант подойдет как нельзя лучше. Монтировать их легко. Батареи устанавливают в автономные и центральные отопительные системы. Для более экономного потребления энергии рекомендуется использовать термостатические клапаны.

Если вы не знаете, какие радиаторы лучше для центрального отопления, то выбирайте такой вариант. Конструкция идеально подходит для системы отопления циклического типа. Установка надежна, прослужит много лет. К недостаткам относят сравнительно небольшую теплоотдачу, быстрое остывание систем. Она очень громоздка, поэтому требует особых навыков в установке. Стоят такие теплообменники недорого, что делает их очень популярными.

Доступные и практичные системы остаются востребованными по сей день. Их устанавливают в коттеджах, квартирах, коммерческих помещениях. Степень теплоотдачи очень высока. При неправильном расчете мощности системы или низкой температуре теплоносителя цельная железная конструкция может стать проблемой. Модернизировать ее невозможно, поэтому придется менять всю конструкцию. Стоимость стальных батарей невысокая.

Выбор типа соединения радиатора с трубами: схемы подключения

Виды соединения радиатора с трубами

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

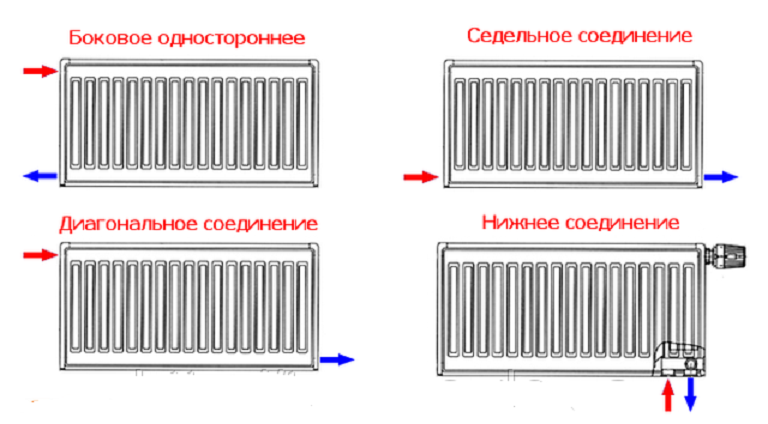

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

• односторонняя;
• седельная;
• диагональная;
• нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Нежняя схема соединения радиатора с трубами

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

Односторонняя схема подключения радиаторов отопления в частном доме

Одностороннее соединение батарей

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая – подключается в верхней части батареи, а отводящая – в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

Диагональная (перекрестная) схема подключения

Перекрестное подключение батарей

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая – в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

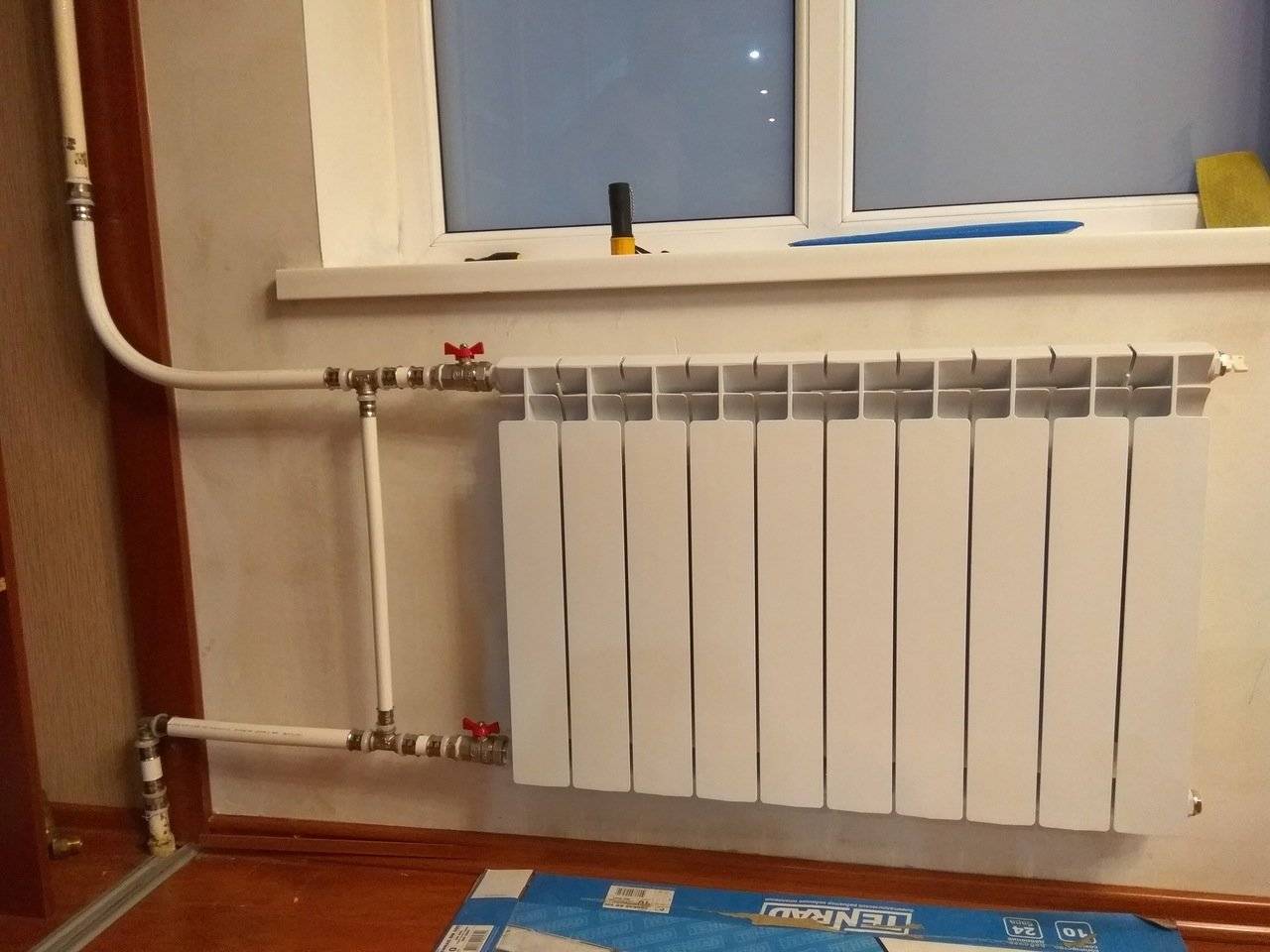

Как подключить радиатор отопления с боковым подключением

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

• перфоратор;
• дрель-шуруповёрт;
• сварочный аппарат для полипропиленовых труб;
• молоток;
• уровень;
• рулетка и линейка;
• маркер;
• гаечный и трубный ключи;
• торцевой ключ для сборки секций.
• шнур или намотка для резьбовых соединений;
• герметик.

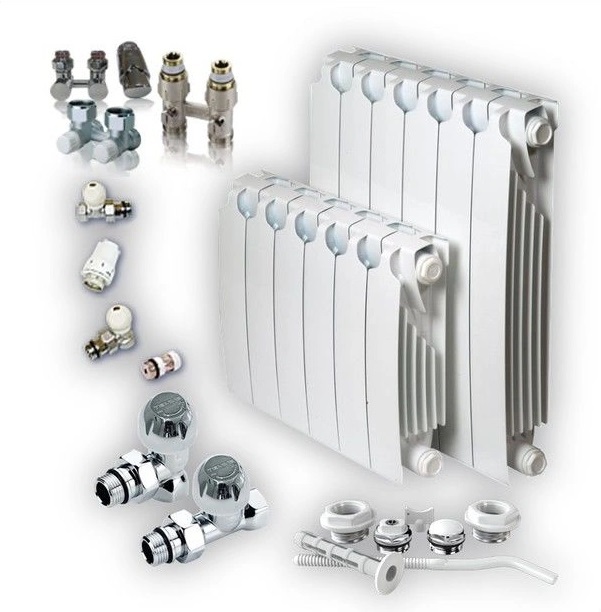

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

1. Кронштейнов.
2. Кран Маевского или автоматический воздухоотводчик.
3. Заглушек.
4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

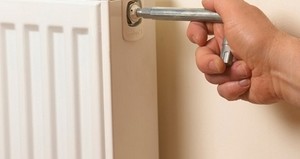

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Сравнение батарей для частного дома

Для того, чтобы разобраться, какие радиаторы лучше выбрать для отопления частного дома, можно произвести небольшой сравнительный анализ, оценив преимущества и проблемные места каждого вида:

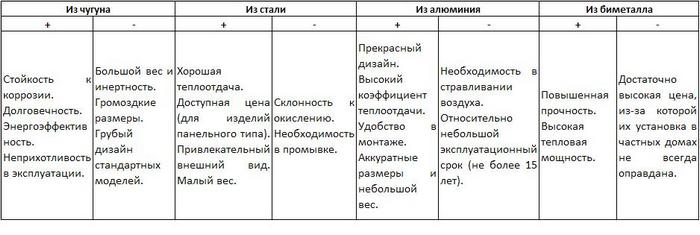

Плюсы и минусы радиаторов из различных материалов

Отдельно рассмотрим технические параметры отопительных батарей различного типа и возможность их установки в частном доме:

Показатель рабочего давления, атм.

Низкая (за исключением оригинальных декоративных моделей)

Таким образом, на вопрос, какие лучше радиаторы отопления для загородного дома, можно ответить, что исходя из материальных, практических соображений и удобства в монтаже выбор стоит делать в пользу батарей из алюминия или стали, обладающими множеством достоинств и имеющими небольшую цену. Также разобраться вам в том, какие батареи отопления лучше выбрать в частный дом, поможет видео.

https://youtube.com/watch?v=cWR96Fnc1mA

монтажник сантехнического оборудования

1 комментарий

Исходя из личного опыта скажу, что для частного дома по соотношению цена-качество-внешний вид-вес-сложность монтажа-эффективность отопления, наилучшим вариантом являются алюминиевые радиаторы. При наличии хорошего газового котла в доме зимой становится очень комфортно. Если у вас руки растут из нужного места, то для монтажа отопительной системы посоветую делать трубопровод из металлопластовых труб. Получится немного дороже, чем трубы из полипропилена или стали, но для монтажа не нужно специальное оборудование. Достаточно наличия гаечных ключей на 24, 27,30 и 32 мм или газового ключа №1 или №2 с хорошим разводным ключом. Срок службы такого отопления сотавляет 15-30 лет. P.S. Трубы, фитинги и радиаторы ни в коем случае не должны быть китайскими!

Оставить комментарий Отменить

Какой системой утилизации стоков вы пользуетесь?

Poll Options are limited because JavaScript is disabled in your browser.

Как вам статья?

Мне нравитсяНе нравится

Стальные радиаторы

Секционные и панельные радиаторы — самые оптимальные для частного дома.

Они компактные и характеризуются хорошей теплоотдачей, достаточно современно смотрятся в интерьере. Отличительной особенностью  является  возможность выбора различных вариантов подключения в зависимости от вида радиатора к системе отопления собственного  дома.

В частном доме с широкими окнами, панельный радиатор предотвратит появление сквозняка и перекроет холодный воздушный поток.

Секционные стальные радиаторы имеют  доступную стоимость, что оптимально для применения в частном доме.

Трубчатые радиаторы по стоимости превосходят панельные и секционные. Технические характеристики у них практически идентичны, отличаются более изысканным видом. Трубчатые радиаторы прекрасны для использования в семье с маленькими детьми, т.к. у них есть бесспорное удобство в сушке вещей.

Достоинствами стальных радиаторов является:

• хороший коэффициент КПД сочетается с доступной стоимостью
• невысокая окисляемость при использовании невысокого качества воды
• хороший срок службы
• небольшой вес и удобные габариты

Недостатки:

• высокая степень риска образования ржавчины, которая способна разрушить батарею в течение нескольких лет.
• не очень гармоничный вид
• необходимость промывки раз в 3 года во избежание зашлаковки отопительной системы дома.
• ограничения в применении при использовании циркулируемой жидкости с примесью реагентов из щелочи
• радиаторы выпускаются готовыми панелями, т.е. нет возможности выбора количества секций.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Выбор радиатора отопления для квартиры и дома

Исходя из характеристик рассмотренных типов радиаторов, их положительных и отрицательных качеств, нетрудно определить, какая батарея подойдет для конкретного случая и вопрос, «что лучше», отпадет сам собой.

1. В стандартной централизованной системе отопления многоквартирного дома высотой до 5 этажей, хороший вариант — чугунные батареи. В таких сетях качество воды низкое, и значение давления редко перескакивает порог в 6 ­– 10 бар. В этих условиях «чугунки» способны прослужить десятки лет. Но ввиду большой инерционности, оснащать их терморегуляторами, смысла нет.
2. Отличная замена вышеупомянутым чугунным изделиям – более дорогие биметаллические радиаторы отопления. Они достаточно крепки, чтобы выдерживать гидроудары и обладают хорошей коррозийной стойкостью. Благодаря таким качествам рекомендуются к установке в многоквартирных высотках. В тепловых сетях таких домов показатели давления более высокие и биметаллические батареи подходят лучше всего.
3. В замкнутых системах отопления, присущих частным домам, подойти к выбору радиатора проще. Качество теплоносителя куда лучше, чем в централизованной системе, да и перепады давления отсутствуют. Исходя из этих условий, идеальным вариантом будут алюминиевые батареи. Они недороги, с высокой теплоотдачей, приятны на вид, можно оборудовать терморегулятором (при необходимости).
4. Конкуренцию в закрытых тепловых системах алюминиевым батареям составляют стальные. Коэффициент теплоотдачи у них ниже. Зато большое количество разных моделей по компоновке и дизайну. Трубчатый тип может стать полноценным элементом интерьера помещения.
5. Универсальным вариантом, пригодным для использования в любых системах, являются медные отопительные приборы. Впечатляющие показатели теплоотдачи и надежности, интересный внешний вид порадует любого. Но цена таких приборов высока, что зачастую является решающим фактором не в его пользу.

Все вышеизложенное – это варианты оптимального решения по установке, исходя из условий эксплуатации

Любые типы радиаторов допустимо использовать и в центральном отоплении, и в индивидуальной тепловой системе, но только осторожно, особенно в многоквартирном доме (у алюминиевых и стальных батарей при этом сокращается срок эксплуатации)

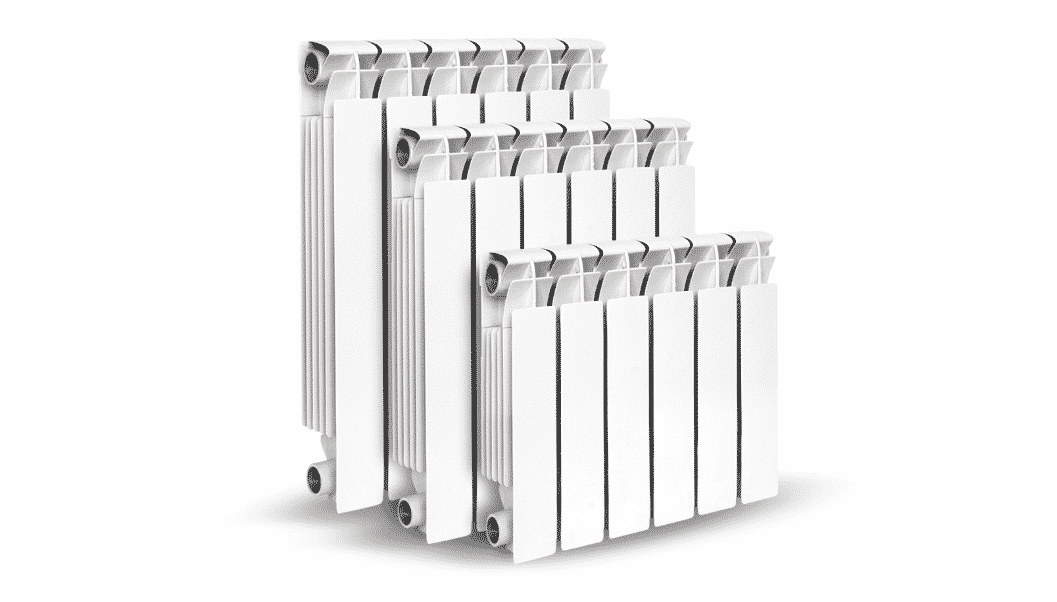

Радиатор алюминиевый

Изделие выполнено из этого цветного металла. Устройство отопителя представляет собой набор соединенных воедино секций с конвекционными пластинами.

Различают следующие способы изготовления:

Литье. Секция такой батареи производится путем заливки металла под давлением в форму. Готовые части соединяются посредством специальных ниппелей. В итоге получается готовое изделие. Такую конструкцию легко разобрать для замены поврежденного участка или добавить некоторое количество дополнительных секций. Отопитель способен выдержать значительные показатели внутреннего давления – до 16 бар.

Экструзионный метод. Верхний и нижний коллекторы изготавливаются отдельно (изделия литые). Соединяются они с центральной частью посредством сварки, развальцовки, запрессовки.

Плюс таких изделий – низкая стоимость. Конструкция неразборная и починить ее не удастся, только заменить. Поэтому к выбору лучше подойти серьезно и сразу просчитать необходимое количество секций.

Метод анодирования. Производятся секции из алюминия высокого качества методом литья, с последующей специальной обработкой (анодным оксидированием). В результате, радиатор способен выдержать давление до 70 бар, меньше подвержен износу.

Анодированные радиаторы

Преимущества алюминиевых радиаторов:

• Хороший показатель теплоотдачи;
• Легкость конструкции существенно облегчает процесс монтажа и перевозки;
• Малая тепловая инерционность (батарея быстро остывает и нагревается). Это позволяет контролировать температуру в заданных пределах;
• Привлекательный дизайн;
• Большой выбор размеров отопительного прибора. Возможность подобрать под конкретное помещение.

Недостатки алюминиевых радиаторов:

• Слабое место – межсекционные стыки. Тут возможно образование утечек теплоносителя;
• Обязательна установка газоотводчиков;
• Сравнительно невеликий срок эксплуатации (10-15 лет);
• Некачественный теплоноситель противопоказан алюминиевым батареям (кроме анодированных). Метал химически активный, и может вступать в реакцию с примесями в воде, что приводит к преждевременному выходу из строя отопителя.

Расширительный бачок отопления

Расширительный бачок – это устройство в системе отопления, которое заполняется теплоносителем. Используется он для компенсации изменения объема теплоносителя в установленных трубах, радиаторах и других оборудованиях системы. Также расширительный бачок защищает систему от различных перепадов давления, что в дальнейшем приведет к её поломке.

В зависимости от объема системы, выбирается необходимый объем бачка. Если система состоит из нескольких этажей, например, в многоэтажных зданиях, то также необходимо учитывать высоту здания, так как давление в системе должно быть одинаковым, а для этого нужен определенный объем расширительного бачка.

Одной из частых причин поломок системы отопления является шум в трубах, который может быть вызван неисправной работой расширительного бачка

Поэтому очень важно избирательно подходить к выбору и установке такого устройства, учитывая все параметры системы и правила его применения в системе

• Важные особенности расширительного бачка:
• Его размеры зависят от объема системы;
• Управление давлением должно происходить часто и регулярно;
• При установке необходимо убедиться, что устройство не будет нагреваться в процессе работы.

Модель первая

В однотрубной системе отопления нагретый в котле теплоноситель поднимается вверх, и, вытесняя столб холодной воды, поступает поочередно во все нагревательные приборы. А затем опускается, поступая в котел для последующего нагрева. Способ экономичный, зачастую применяется при отоплении многоэтажных домов.

Плюсы и минусы

Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Однако имеются существенные недостатки:

• при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной;
• подача тепла не регулируется. Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
• возможно только нижнее подключение батарей.

Методы преодоления недостатков

• каждый последующий агрегат должен состоять из большего числа секций, чем предыдущий;
• можно увеличить количество батарей в комнате;
• первыми подключить помещения с наибольшими теплопотерями;
• установить вентили при диагональном подключении радиаторов;
• оснастить систему циркуляционным насосом.
