Виды

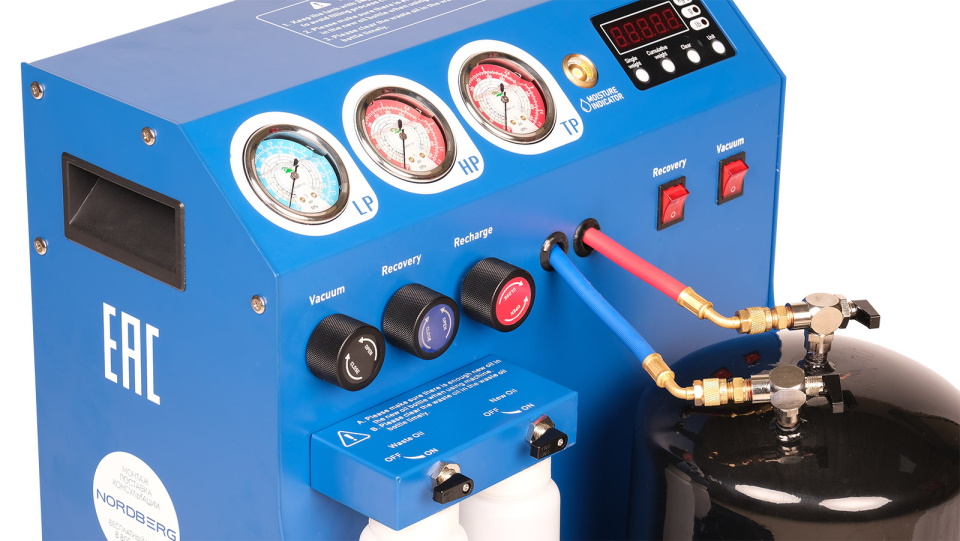

Полуавтоматическая – способна выполнять сразу нескольких операций. Нужные объёмы устанавливаются оператором, а контролируются системой.
Автоматическая – задаёт программы – как установить извлечение вещества, вакуумирование контура, заправку газа и заливку масла. Отработанный газ не стравливается в воздух, а сливается в резервуар для повторного использования. Процесс выполняется автоматически после установки оператором марки и типа холодильного оборудования. В некоторых случаях программа содержит базу данных автомобилей, где для каждой модели указаны объёмы масла и фреона. При этом обеспечивается надёжная защита от высокого и низкого давления.
Основные сведения
Промышленность производит около 40 разновидностей хладагентов. Однако для бытовых целей используются только безопасные для человека и окружающей среды. Сейчас самым распространённым является газ фреон – смесь метана с этаном. Он находится в контуре охлаждения в жидком или газообразном состоянии.
Включает:
- вакуумный насос – создание вакуума, удаление воздуха и воды из контура;
- устройство извлечения хладагента – откачка холодильного вещества в резервуары (отдельная ёмкость для каждой марки) с последующей сдачей на переработку; при наличии функции регенерации можно перерабатывать использованный газ сразу при заборе из кондиционера;
- манометрический коллектор – контроль давления;
- масляный цилиндр – заливка красителя-флуоресцента и масла компрессора;
- шланги с быстросъёмными переходниками – обеспечение соединений между компонентами;
- высокоточные электронные весы – дозирование вещества при загрузке;
- резервуар, оснащённый нагревателем – сбор и хранение холодильного вещества;

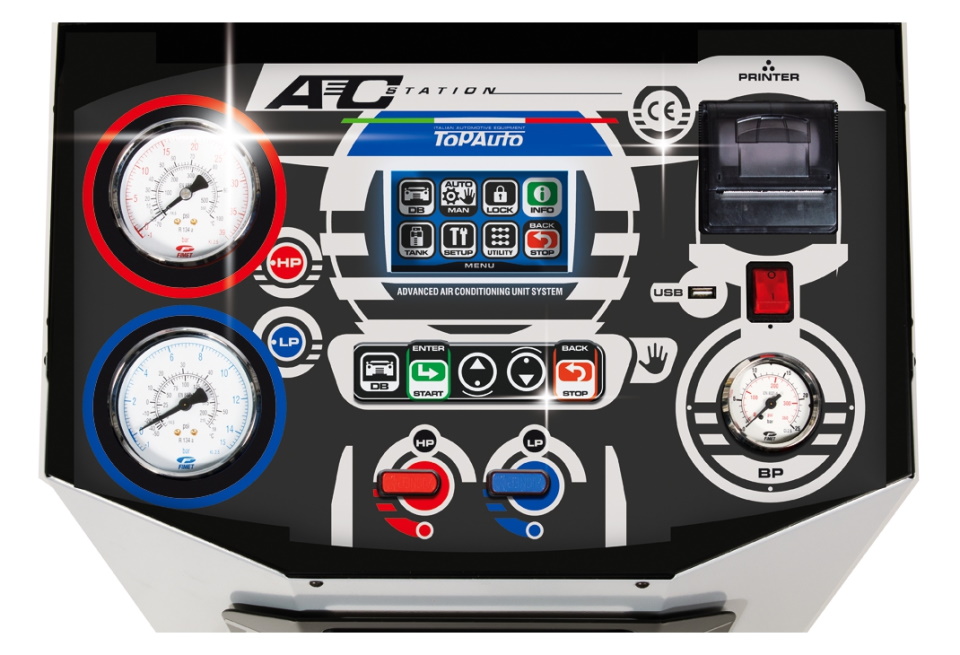

- панель управления – для размещения манометров, приборов управления.
Оборудование для заправки кондиционеров

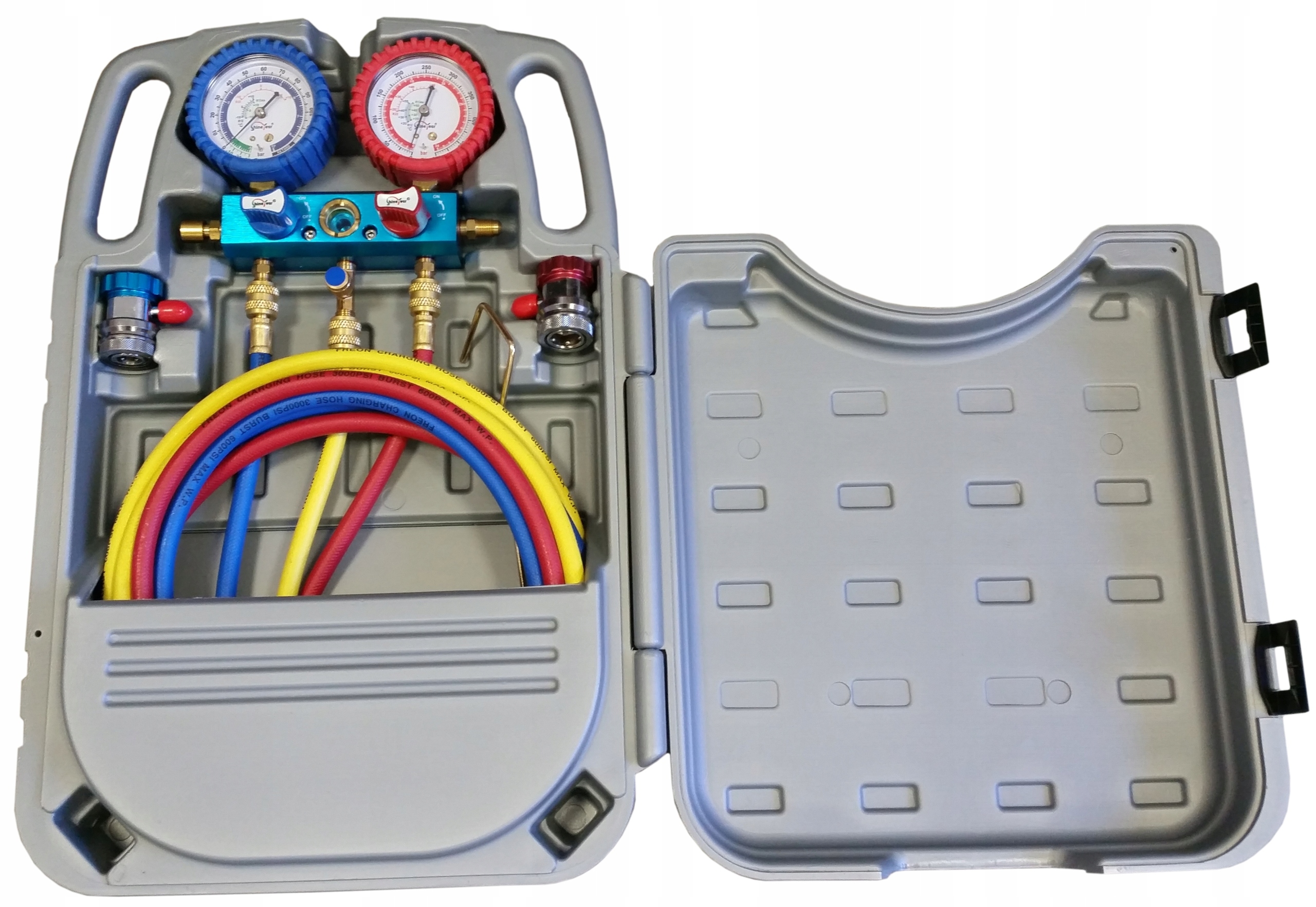

Комплект инструментов для заправки кондиционера

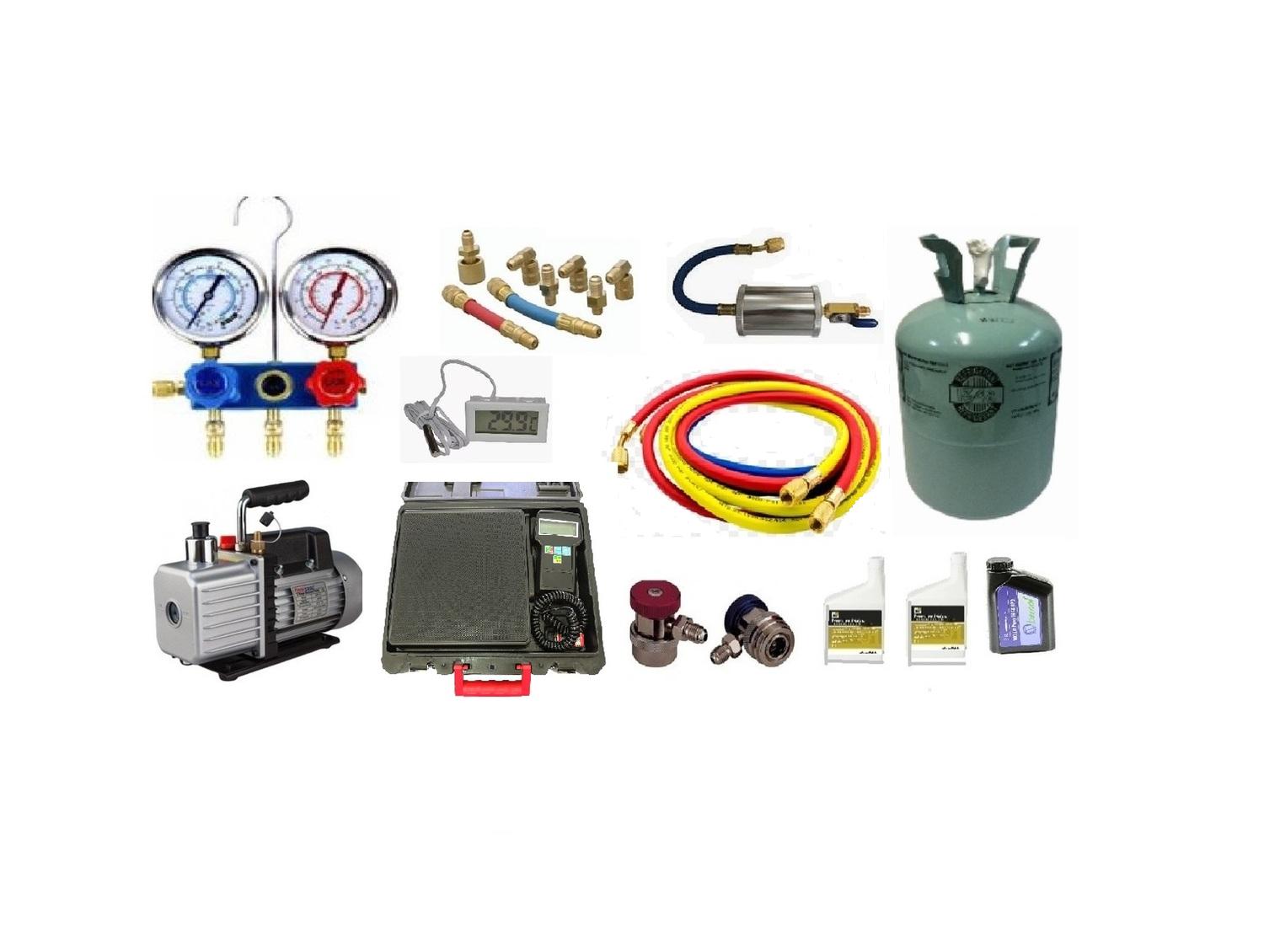

Комплект оборудования для заправки кондиционеров позволяет сэкономить на оплате услуг представителя сервиса и выполнить работу самостоятельно. Ручная станция позволяет осуществить диагностику сплит-системы и заполнить контур хладагентом. Автоматические и полуавтоматические станки для заправки кондиционеров автомобилей отличаются высокой стоимостью и используются в коммерческих целях. Бытовые и полупромышленные климатические системы обслуживаются с применением стандартного переносного комплекта. В его составе:
- манометрический коллектор;
- вакуумный насос;
- заправочные шланги;
- переходники и адаптеры для фреона R410;
- шаровой кран;
- электронные весы.
Комплект помещается в удобный кейс, для работы с ним прилагается руководство по эксплуатации.
Когда требуется заправка кондиционера фреоном?
По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента (фреона). Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.
Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.
С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.
Частота очистки оборудования во многом зависит от места расположения блока:
- Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
- При установке блоков на высоте 5 – 8 чистку можно производить 1 раз в 2 года;
- Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.
Если кондиционер используется и в зимнее время, чистка потребуется намного чаще – не менее 1 раза в месяц, а в некоторых случаях – 1 раза в неделю.
Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.
При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.
Как часто заправлять домашний кондионер фреоном?
Закачка фреона в сплит-систему производится в трех случаях:
- в процессе монтажа или переустановки на новое место;
- после ремонта, подразумевающего отключение фреоновых магистралей;
- в результате утечки хладона из контура.
Вообще-то, после установки нового кондиционера заливать фреон нет нужды – производитель закачивает газ в наружный блок. Аналогично поступают грамотные мастера – при ремонте либо демонтаже сплита хладон перекачивается в теплообменник внешнего модуля. Первые два случая подразумевают потерю вещества из-за неудачных действий.
На недостаточное количество фреона в системе климатического агрегата указывают следующие признаки:
- снижается эффективность охлаждения – вентилятор внутреннего блока гонит теплый воздух;
- компрессор безостановочно работает в режиме полной нагрузки;
- инверторный кондиционер уходит в ошибку и часто отключается (дисплей показывает код неисправности);
- расположенный на внешнем блоке сервисный порт, куда приходит жидкостная магистраль, покрывается льдом;
- под воздействием давления фреона на прохудившемся соединении появилось масло;
- обмерзание испарителя внутреннего модуля.
На видео и сайтах компаний, занимающихся инсталляцией холодильных машин, встречается рекомендация: бытовые кондиционеры необходимо заправлять чуть ли не ежегодно. В действительности правильно установленный сплит спокойно служит без дозаправки по 3—5 лет, поскольку через надежные соединения большой объем хладона вытечь не может.
Если вышеперечисленные признаки наблюдаются часто, нужно разбирать стыки и проверять качество вальцовки. Заводской брак внутри агрегатов – редкость даже для «китайцев».
Критерии выбора
Специалисты советуют, на что обратить внимание для того, чтобы не совершить ошибки при выборе станции:
- удобство эксплуатации – современные технологии экономят время и деньги;
- производительность, скорость работы и цена;
- возможность очистки от примесей;
- объём бака – до 10 литров для обслуживания легковых автомобилей, больше 20 литров – при монтаже кондиционеров на большегрузных грузовиках или автобусах;
- тип;
- гарантия качества производителя;
- наличие техподдержки;
- цена техобслуживания.
Большинство специалистов считает, что при выборе подходящего оборудования не следует обращать особого внимания на дизайнерские решения или внешний вид.
Заправка сплит системы
Представим, что причину утечки мы уже нашли и устранили. Теперь необходимо выполнить полную заправку кондиционера. Что нам необходимо сделать:
Стравливаем остатки фреона в системе. Для этого на внешнем блоке откручиваем гайки медных трубок против часовой стрелки.
Когда весь газ стравится, прикручиваем гайки с трубками обратно. Подсоединяем ЛЕВЫЙ шланг манометра к штуцеру внешнего блока (к которому подходит трубка большого диаметра). СРЕДНИЙ шланг манометра подсоединяем к вакуумному насосу. Открываем шестигранником оба крана на внешнем блоке, чтобы воздух потом откачивался из всей системы (из внутреннего и внешнего блока и из трубок).
Запускаем насос и открываем ЛЕВЫЙ кран на манометре (против часовой стрелки).
Ждем несколько минут пока «откачается» воздух. Для небольших кондиционеров (до 2,7 кВт. мощности) и короткой «трассой» (до 5 метров), ждите от 8 до 10 минут. По окончании «откачки» воздуха перекрываем ЛЕВЫЙ кран манометра, и сразу после этого отключаем насос. Смотрим на показания манометров (стрелка должна стоять на месте «-1»).
Затем отсоединяем СРЕДНИЙ шланг манометра от насоса и подсоединяем его к баллону с фреоном. Открываем кран на баллоне, переворачиваем его и ставим на весы. Чтобы хладагент закачивался в жидком состоянии.
Открываем на несколько секунд ПРАВЫЙ кран манометра (около 3-5 секунд, пока не выйдет жидкий фреон). Чтобы выдавить воздух из манометров, чтобы он не попал потом в кондиционер. Наконец, переходим к закачке хладагента. Находим на шильдике кондиционера нужное количество фреона. Сбрасываем показания весов. Затем периодически приоткрываем ЛЕВЫЙ кран манометра и строго по весам контролируем количество фреона (поступившего в кондиционер). Когда нужный вес фреона заправлен, закрываем ЛЕВЫЙ кран манометра.
Далее закрываем кран на баллоне с фреоном. Стравливаем остатки фреона из манометра, открыв ПРАВЫЙ кран манометра.
Отсоединяем ЛЕВЫЙ шланг манометра от штуцера кондиционера
Внимание!!! здесь нужно быть СУПЕР аккуратным и ОЧЕНЬ БЫСТРО открутить шланг, чтобы и не обжечься фреоном (обязательно в перчатках). Даже специалисты со стажем могут пострадать при этой операции
Что ещё нужно знать:
В бытовых кондиционерах используется три типа фреона. Многокомпонентный фреон марки R410 пришел на смену R22 (озоноразрушающий). Затем появился фреон R32. Один из компонентов 32 и 410 фреонов более летуч. Если происходит их утечка, то изменяется состав хладагента. Чтобы обеспечить идеальный состав этих фреонов не исключается полная перезаправка. Тогда как устаревший R22 можно просто дозаправить.
В процессе работы с фреоном нужно соблюдать технику безопасности, неосторожные действия могут привести к серьезным ожогам. Если вы не уверены в своих силах, то не беритесь за это дело. Оставляйте ваши комментарии, если статья была полезна! Рекомендую посмотреть данное видео, где наглядно показан весь процесс заправки.
Всем удачи!
Вопросы и ответы
Почему при заправке по перегреву рекомендуют подавать фреон порциями?
Во-первых, это повышает точность измерений, во-вторых, позволяет избежать заливки в систему лишнего хладагента и, как следствие, серьезных последствий.
По какой причине может наблюдаться обмерзание кранов в системе после дозаправки кондиционера?
Основная причина – недостаточное количество хладагента. Соответственно, дозаправку нужно повторить, или, если это не решит проблему – искать место разгерметизации контура.
Можно ли узнать, сколько фреона осталось в контуре?
Такую задачу не решают даже большинство сервисных компаний. Соответственно, решить проблему с заправкой можно двумя способами – отказаться от заправки по массе в пользу другого метода или полностью удалить из контура хладагент и провести полную заправку.
Какой баллон нужно приобрести для заправки?
Нужно исходить из того, что количество хладагента в баллоне должно с запасом перекрывать потребности системы. Последние зависят от конкретной модели и мощности оборудования, длины магистралей. Так, для сплит-системы 7-8 кВт нужна масса фреона 700-800 г, а на каждый метр трубопроводов – дополнительно 15-30г.
Почему пользователей предупреждают об опасности избытка фреона в контуре?
При недостаточном количестве хладагента система остается работоспособной, но теряет в производительности. При избыточной, перегрузка агрегатов неизбежно приводит к их выходу из строя. Поэтому лучше заправить кондиционер меньшим количеством фреона.
Многих домашних мастеров интересует, как заправить кондиционер дома своими руками. Технологию может освоить практически каждый, однако потребуются специфические инструменты и навыки работы с ними. Чтобы избежать грубых ошибок и выхода климатической техники из строя, лучше воспользоваться услугами специализированных сервисных компаний, тем более, что сэкономить на самостоятельной заправке удастся не так уж много – порядка 2-3 тыс. руб.
