Преимущества коллекторных шкафов для отопления

Коллекторная разводка для тёплого пола

Монтаж тёплого пола коллекторной разводкой осуществляется подобно обычному водяному полу. Можно вмонтировать теплоотдающий элемент под покрытие пола с последующим подсоединением к коллектору. Практика показывает: возможно компоновать коллектор для отопления пола вместе с отоплением через радиаторы, но делать этого не стоит. Системы разнотемпературные.

Коллекторная система отопления сегодня является наиболее эффективной, экономной, быстро окупаемой. Она удобна, проста, визуально не заметна, что делает максимально комфортным проживание там, где она установлена.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Расчет отопительного коллектора

Перед самостоятельным изготовлением распределительной гребенки необходимо выполнить расчеты ее основных параметров. К ним относятся длина, сечение подключаемого патрубка и количество контуров теплоснабжения. При этом расчет распределительного коллектора отопления можно сделать самостоятельно, либо использовав специализированные программы.

Правила 3-х диаметров

Главным условием является соблюдение гидравлического баланса в конструкции. В распределительном коллекторе отопления своими руками пропускная способность подключаемого патрубка должна быть равна сумме таких же характеристик контуров отопления. На практике этого можно достигнуть суммировав сечения патрубков. Результат должен быть равен сечению основной трубы, которая подключается к подающей магистрали. Таким образом можно уменьшить вероятность разбалансировки системы.

Для оптимизации места зачастую изготавливают коллекторы системы отопления своими руками в едином корпусе. Это позволяет снизить трудоемкость работ, а также способствует лучшему функционированию теплоснабжения. Однако при этом минимальное расстояние между подающей и обратной трубой должно составлять шесть диаметров.

Для дальнейших расчетов коллектора для отопления можно использовать правила 3-х диаметров. Оно заключается в выполнении следующих условий:

• Расстояние между входной выходной группами гребенки должно составлять 6 диаметров;
• Сечение стального или полипропиленового коллектора для отопления равно 3-м диаметрам подключаемого к системе патрубка;
• Удаленность контуров отопления равно 3-м диаметрам;

Также важно правильно выбрать циркуляционный насос. В первую очередь это касается его производительности

Перед монтажом коллектора отопления рассчитывается удельный расход воды в системе и согласно полученным результатам выбирается насос. Для сложных схем с несколькими коллекторами эту процедуру следует делать для каждого контура в отдельности и всей системы в целом.

Для изготовления самодельного коллектора отопления можно использовать трубы с квадратным, прямоугольным или круглым сечением. Это не повлияет на работу конструкции, и не увеличит гидравлическое сопротивление. Его компенсирует работа циркуляционного насоса.

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;
• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

ВстраиваемыйНаружный

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Важное устройство – коллекторный шкаф

Что же представляет собой это оборудование, название которого появилось в нашем обиходе сравнительно недавно? Коллекторный шкаф – устройство, в котором распределяются потоки теплоносителя по контурам отопления и водоснабжения. Чаще всего их устанавливают в котельных или помещениях, где устроен теплый пол. Самыми уязвимыми в таких системах являются места соединений. Именно поэтому при устройстве систем отопления и водоснабжения многие специалисты стараются свести к минимуму число труб, а соответственно, и их соединений.

Виды коллекторных шкафов

Люди, профессионально занимающиеся монтажом систем водопровода и отопления, знают, что независимо от вида труб и типа их соединений необходимо обеспечить свободный доступ ко всей системе. С этой целью и используется коллекторный шкаф. Схема разводки в нем позволяет обеспечивать возможность подключения любого потребителя в доме к водоснабжению и отоплению по своим индивидуальным трубам. Как правило, на участке от коллектора до потребителя соединения отсутствуют, или их число минимально. Самый оптимальный вариант – это когда существует только 2 соединения: труба-коллектор и труба-потребитель. Это устройство соединяет в одном месте всю систему.

Коллекторный шкаф может располагаться в стояковой шахте. Его разводка позволяет специалистам оперативно и избирательно перекрывать подачу горячей или холодной воды в определенную квартиру без необходимости отключения всех остальных жильцов. В том случае, когда коллекторный шкаф выполняет функцию подачи воды по отдельным трубам, для полного отключения достаточно просто повернуть запорный вентиль. Это оборудование в старых домах установить сложно технически, да и затратно, поскольку для полной реконструкции системы водопровода и отопления понадобится очень много времени, материалов и средств. Чаще всего коллекторы устанавливают в новостройках.

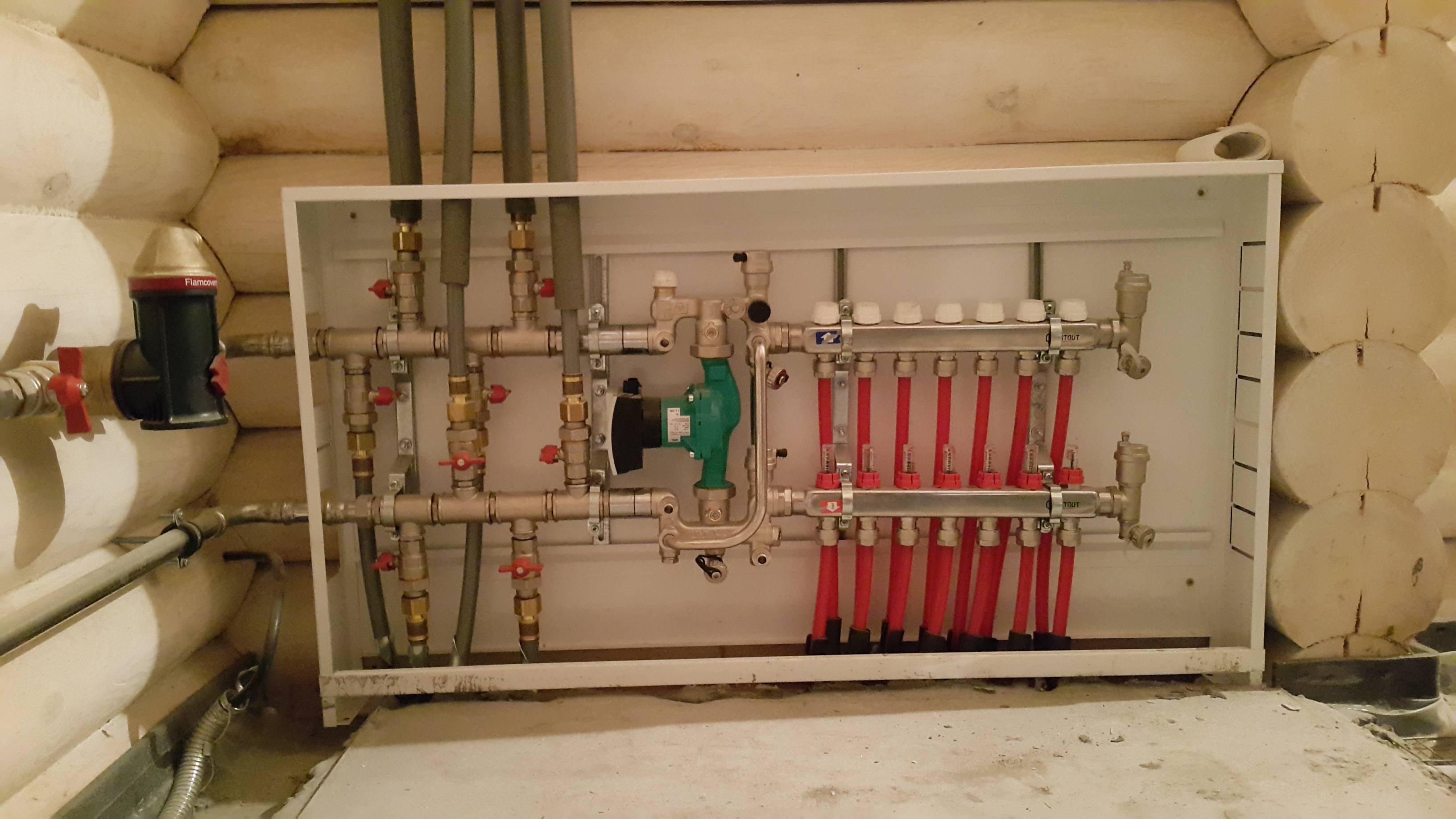

Коллекторный шкаф для теплого пола

В последнее время все чаще люди устраивают в своих домах теплые полы. В этом случае коллекторный шкаф будет располагаться в самом помещении. В нем будет скрываться вся система отопления. При этом конструкция шкафа позволяет разместить в нем все приборы учета горячей и холодной воды. Также в нем устанавливается вся запорная арматура и необходимое электрооборудование.

Типы шкафов

Разные компании выпускают широкий ассортимент продукции, которая отличается друг от друга формой и размерами. Многие из них предлагают потребителям коллекторный шкаф встроенный и наружный (настенный). Первые пользуются большим спросом, поскольку они малозаметны, не портят общий вид помещения, удобны в эксплуатации. Наружный (настенный) коллекторный шкаф нуждается в дополнительном месте, поэтому в обычных квартирах его чаще всего не устанавливают. Он может иметь в задней панели и выдвижных ножках специальные отверстия, при помощи которых его прикрепляют к полу и стене. При установке данного оборудования необходимо не только тщательно произвести монтаж, но и правильно выбрать место для него.

Настенные шкафы окрашены в белый цвет порошковой краской, а у встроенных декорируется только съемная (лицевая) панель. На дверцах устанавливают качественные замки, препятствующие несанкционированному доступу к коллекторной системе.

Чем солнечный коллектор отличается от распределительного?

С целью организации обогрева здания может применяться и принципиально иное устройство, которое также называют коллектором, только солнечным.

Несмотря на схожесть наименований, ничего общего с распределительной гребенкой оно не имеет. Солнечный коллектор для отопления – это конструкция из большого числа трубок, имеющих темный наружный слой.

Благодаря наличию последнего трубки сильно нагреваются на солнце и передают полученное тепло циркулирующему по ним теплоносителю. Именно из-за способности накапливать солнечную энергию данное устройство и было названо коллектором. Нагретый теплоноситель подается в радиаторы системы отопления или в теплоаккумулятор (большая емкость с водой), где и происходит теплоотдача.

Основная проблема систем отопления

Основная проблема систем отопления — это голодание. Все потому, что на одну трубу диаметра подключения котла, а это зачастую ппр диаметром 25 мм, подключают несколько контуров отопления.  Таким образом, получается зажатая система с недостатком теплоносителя именно для контуров отопления. В итоге получаем голод системы отопления.

Теплоноситель в системах отопления является именно той средой, которая набирает в себя тепло (теплоемкость теплоносителя) и это тепло в теплоносителе транспортируется по системе трубопроводов от источника тепла к потребителю тепла. Если просто, то тепло, саккумулированное в теплоносителе, путем его нагревания к котле,  транспортируется к радиаторам или другим потребителям тепла по трубам.

Вот почему, количество теплоносителя в нашем случае играет ключевую роль. И если теплоносителя не хватает, следовательно, нет и необходимого количества тепла. Поэтому система отопления и голодает.

Некоторые деятели начинают ставить дополнительные насосы, регулирующие клапаны и так далее, не понимая неизменённую истину: количество тепла пропорционально количеству теплоносителя. И как можно снять тепло, если его просто напросто не хватает? Никто не знает. Поэтому, очень важным моментом в распределении тепла является именно правильный расчет котельной, количества котлов, количества контуров отопления и диаметров труб, которыми все это будет обвязано.

Рассмотрим на примере небольшого дома на 100-150 квадратов. Часто в таких домах основным котлом является газовый настенный  котел. Как при этом выбрать диаметр труб подключения контуров тепла, если у настенного котла подключение  ¾ дюйма.

 При этом необходимо подключить  два контура отопления и один контур бойлера косвенного нагрева с диаметрами подключения 1 дюйм. Здесь понятно даже школьнику, что у нас превышен диаметр потребителей относительно диаметра котла в несколько раз. Вот почему многие подключают два-три контура отопления к котлу трубой диаметром 25 ппр. Таким образом, теплоносителя и тепла не хватает, и люди начинают жаловаться, что котел плохой, системы плохие, трубы плохие и сантехники тоже не очень.

Из практики я заметил, что плохих котлов, труб, систем и сантехников нет. Просто на данном этапе не у всех может быть отработанная технология производства или недостаток последней и актуальной информации. Вот почему, я часто рекомендую именно клиентам на системы ОВК быть в курсе событий. Это помогает четко ставить задачи вашему мастеру о том, что вы хотите. При этом отследить все реакции и предыдущие работы мастера. Сегодня верить на слово, это очень мало и дорого, потому что, слов много, а дел мало.

Поэтому поговорим о деле и постараемся коротко, и ясно решить проблему нехватки тепла в системах отопления. Как вы уже поняли, основной проблемой отопления является нехватка теплоносителя и вызвано это зачастую именно заужением распределительных трубопроводов от источников тепла к потребителям.

Следовательно, чтобы увеличить количество теплоносителя и тепла, необходимо увеличить диаметр распределительных труб от источников тепла.

Преимущества

Коллекторный шкаф для отопления обладает следующими особенностями:

• применение распределительной накладной конструкции позволяет заметно уменьшить число труб, требуемых для подсоединения теплого пола; их не нужно протягивать от нагревателя, ведь коллектор возможно поместить в той же комнате;
• кроме установки коллектора, этот шкаф может служить и для водоснабжения, в нем размещается средство учета воды;
• механизм шкафа доставляет максимально удобный доступ к направляющей системе для произведения ремонтных работ и модернизации;
• и самое главное – безопасность, дверь под ключ сможет оградить сооружение от детей, а они в свою очередь, не получат ожог.

Помимо этого, аккуратно покрашенная дверца смотрится намного красивее, чем установленная на стене связка труб, вентилей.

Размеры конструкций и популярные производители

Лучшими производителями являются:

• российская компания Grota производит устройства по выгодным ценам от 1466-3454 р;
• итальянская компания Valtec предлагает шкафы в стоимости от 1600-4600 р;
• российская компания Wester изготавливает конструкции по 1523-3588 р.

Шкаф коллекторный встраиваемый имеет размеры, представленные в таблице.

Шкаф коллекторный наружный имеет размеры, которые представлены в таблице.

Обозначение	Размеры	Производители	Цена
ШН-1	651-691×120×454	Grota	1466.00
ШН-1	652-715×118×450	Wester	1523.00
ШН-2	651-691×120×554	Grota	1558.00
ШН-2	652-715×118×550	Wester	1618.00
ШН-3	651-691×120×704	Grota	1846.00
ШН-3	652-715×118×697	Wester	1919.00
ШН-4	651-691×120×854	Grota	2327.00
ШН-4	652-715×118×848	Wester	2325.00
ШН-5	651-691×120×1004	Grota	2507.00
ШН-5	652-715×118×998	Wester	2603.00
ШН-6	651-691×120×1154	Grota	2878.00
ШН-6	652-715×118×1147	Wester	2990.00
ШН-7	651-691×120×1304	Grota	3454.00
Шн-7	652-715×118×1300	Wester	3588.00

По окончании установки накладной конструкции, регулировки и веток, необходимо сделать пробный запуск, нагрев системы для обнаружения недоделок или неисправностей. Кроме этого, следует спровоцировать рабочее давление в устройстве где-то на 25 процентов преувеличивающее давление при непринужденной эксплуатации, и хорошо рассмотреть герметичность стыков.

Габариты конструкции и материалы изготовления

Корпуса шкафов изготавливаются из высококачественного термостойкого пластика или прочной листовой стали толщиной не менее 1 мм. Защиту последних от коррозии обеспечивают оцинковка, порошковые или полимерные покрытия. В стандартном исполнении корпуса имеют белый, бежевый или светло-серый цвет.

Размеры этих устройств подбираются с учетом индивидуальных потребностей. У встраиваемых и настенных моделей они в целом совпадают и варьируются в пределах 120 мм по глубине, 650 мм — по высоте, от 465 до 1900 мм — по ширине. Изменить высоту размещения помогают ножки, при необходимости поднимающие конструкцию на 100 мм.

Помимо габаритов или типа исполнения при выборе шкафов для отопления учитывается соответствие рекомендуемого количества размещаемых коллекторов фактической планировке. Число выводных отверстий должно совпадать с количеством выходов труб, включая подающую и выходную магистрали отопления. Внутри шкафа должны свободно помещаться основное и дополнительное оборудование

Отдельное внимание обращается на тип, положение и направление открытия дверей, чаще всего съемных, устанавливаемых слева или справа в зависимости от потребностей владельца

ГабаритыМеталлическийПластиковый

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частного дома

К недостаткам гидроколлектора можно отнести высокую стоимость конструкции, что связано с дороговизной материала, из которого изготовлено изделие. Качественная фурнитура также является довольно дорогостоящей. Однако стоимость монтажных работ сведена к минимуму, что связано с простотой конструкции.

Полноценно и эффективно система отопления будет работать только в комплекте с циркуляционным насосом, работа которого повлечет за собой дополнительные затраты на электроэнергию.

Устройство гребенки предполагает большое количество ответвлений для каждого прибора отопления, для которого устанавливается отдельная труба. Это увеличивает трудоемкость монтажа и общую стоимость всей системы.

Последовательность сборки и установки коллектора

Сборка и установка коллектора для отопления является важным шагом при монтаже системы центрального отопления. Для того, чтобы установка прошла без проблем и все элементы были правильно подключены, необходимо следовать определенной последовательности действий.

1. Выбор места установки коллектора. Коллектор должен быть установлен в хорошо вентилируемом помещении, которое легко доступно для обслуживания. Убедитесь, что на выбранном месте достаточно места для установки коллектора и прокладки труб.
2. Установка подставки для коллектора. Подставка должна быть надежной и устойчивой, чтобы выдержать вес коллектора и других компонентов системы.
3. Монтаж коллектора на подставку. Убедитесь, что коллектор правильно закреплен на подставке и не будет покачиваться.
4. Монтаж шаровых кранов и вентилей. На коллектор устанавливаются шаровые краны для открытия и закрытия подачи теплоносителя в отдельные контуры отопления. Также устанавливаются вентили для регулирования потока теплоносителя.
5. Установка датчиков и термометров. Датчики и термометры необходимы для контроля температуры в отдельных контурах отопления и общей системы.
6. Подключение труб к коллектору. Трубы следует подключать к коллектору с использованием специальных фитингов и рукавов. Убедитесь, что подключение труб герметично и не протекает.
7. Проверка работоспособности системы. После установки и подключения коллектора необходимо проверить работоспособность всей системы отопления. Убедитесь, что все компоненты функционируют корректно и нет никаких утечек.

Правильная последовательность сборки и установки коллектора позволит обеспечить надежную и эффективную работу системы отопления. В случае необходимости, проконсультируйтесь с профессионалами для получения дополнительных рекомендаций и советов.

Коллектор, что это?

Коллектор — это устройство для смешивания разных сред из параллельных веток для  последующей подачи смеси далее. В нашем случае смешиваются два потока воды разной температуры для достижения необходимой нам температуры. Такое смешивание возможно благодаря большому сечению труб коллектора и низкой скорости потока воды.

Для теплого пола коллектор это две трубы с отводами под контуры обогрева. С двух сторон этих труб имеются резьбы для подключения к подводящим и отводящим трубам, а также дополнительного оборудования. Комплектация коллекторов бывает разная, от того и зависит его цена. Продаются коллекторы в сборе, но возможно собрать его и самому, только необходимо будет покупать все составляющие отдельно, но за счёт этого можно сэкономить. Бывает несколько типов коллекторов:

1. Самый простой — это просто труба с выходами для крепления труб контуров обогрева. К такому типу необходимо докупать еще много чего.
2. Коллекторы с простыми регулировочными вентилями. Подходят если у вас небольшое количество контуров одинаковой длины, так как невозможна точная регулировка температуры в контурах.
3. Коллекторы с более точной регулировкой. На них уже можно установить автоматические сервоприводы, которые будут регулироваться от комнатных термостатов, устанавливая необходимую температуру в каждом контуре автоматически.
4. Коллекторы для автоматической регулировки контуров различной длины. Такие коллекторы имеют расходомеры на подающем коллекторе, а на возвратном места под установку сервоприводов.

Расходомерами выставляется необходимый проток, в результате в каждом контуре будет одинаковый поток теплоносителя не зависимо от его длины. Сервоприводы необходимы для открытия и закрытия контуров в автоматическом режиме. Если контуры большее время года находятся в открытом или закрытом состоянии, сервоприводы можно заменить простыми простыми кранами.

Устройство и принцип работы коллекторной системы отопления частного дома

Коллектор это узел схемы, он представляет собой область магистрали  с выходами на каждую батарею. Каждый отопительный элемент имеет независимую подводку. В случае необходимости радиатор отключается. В некоторых случаях применяется смешанная разводка. При этом к коллектору подсоединяются малые контуры, которые независимы друг от друга. Внутри каждой линии отопительные элементы подключаются последовательно.

Количество выводов под подключение может быть различным. Нужный элемент оснащается вспомогательными отводами.

Коллекторная система отопления работает следующим образом. Теплоноситель разогревается при помощи котла. Затем жидкость перемещается в гребенку и расходится  между приборами. В батарее  жидкость становится прохладной  и по другой магистрали поступает в исходный блок. Подобный способ способствует равномерному прогреву отопительных приборов, так как к ним устраиваются отдельные магистрали.

Коллекторное отопление можно использовать для многоэтажных зданий

Жидкость после остывания перемещается в котел. Если установка коллектора производится на отдельном этаже, то получаются разнообразные  контуры с обособленным управлением.

При необходимости отключается отопление нескольких приборов или этажа.

Коллекторы применяются для конструкций теплых полов, обвязки котельной или для схем разводки радиаторов. Данные устройства выполняются из нержавеющей стали, латуни или пластика.

Контуры, которые подсоединяются к одной гребенке, обладают  идентичным гидравлическим сопротивлением.

В многоэтажных строениях коллектор на отопление монтируется на каждом этаже. При этом создаются контуры на каждом этаже.

Данная схема обладает следующими особенностями:

1. При ремонте и обслуживании конструкции можно отключать отдельные приборы.
2. Система повышает эффективность отопительного оборудования, так как на отводы устанавливают механизмы для регулировки давления  теплоносителя и температурного значения.
3. Устройство коллектора не предназначено для работы без насоса для циркуляции.
4. Монтаж конструкции отличается сложностью. Для работы понадобится много  труб, так как требуется разводка от главного блока к каждому прибору обогрева.

Принцип работы коллектора сравним с работой гидравлической стрелки. Устройство оснащено как элементами для входа, так и для выхода.

Гидроколлектор бывает простым и сложным. Простые варианты оборудуются арматурой и вспомогательными деталями.

Для разводки понадобиться много труб

Сложные конструкции имеют в составе термостаты, смесители, сливные клапаны и  арматуру. Коллекторная система отопления имеет много нюансов.

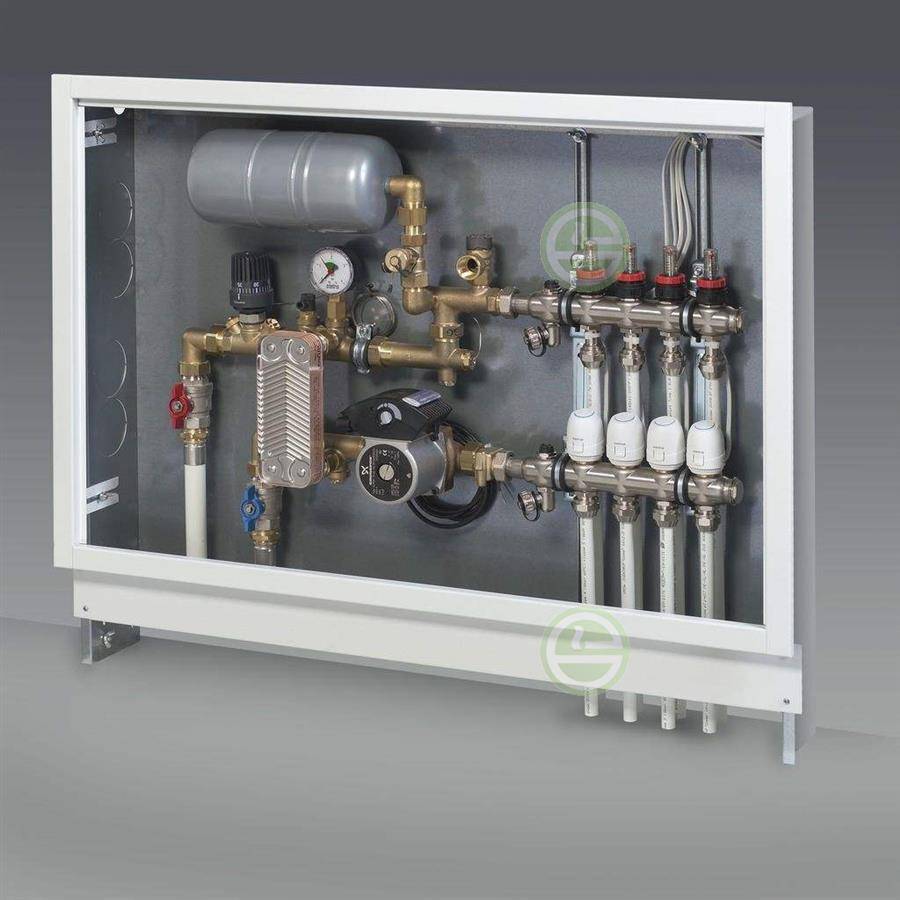

Функции коллекторного шкафа

Коллекторный шкаф — место совокупности отопительного оборудования и водоснабжения. Единственной его функцией является скрытие разных труб, смесителей, вентилей кнопок и так далее.

Сам шкаф — место, в которое помещается оборудование, отвечающее за подачу воды в доме и за её нагрев.

Кроме труб, к шкафу присоединяются и насосы, регулирующие, например, тёплый пол. Коллектор часто устанавливается так, чтобы регулировать температуру и полы можно в каждой комнате по-разному, сделав в одной, например, «саванну», а в другой «Антарктиду».

Справка. Цена и разницы температур у коллекторов отличаются фирмой поставщика и материалом изготовления.

Плюсы установки коллекторного оборудования:

1. Одним из самых важных плюсов коллекторного устройства считается его простота в сооружении. Чтобы установить шкафчик от мастера, не требуется глубоких познаний или наличие квалификации для того, чтобы разбираться в тонкостях электрики, механики или в техническом ремесле. Установить коллекторное оборудование может любой желающий, что снижает его цену в глазах других сложных механизмов отопительного оборудования и водоснабжения.
2. Многие технологии, составляющие полный набор коллекторного шкафа, позволяют переносить воду и нагревать её максимально быстро. Например, циркуляционный насос через трубы с максимальной КПД способен донести тепло до обогревающих радиаторов. Из-за этого время нагрева или охлаждения увеличено.
3. К преимуществам коллекторного оборудования при максимальном КПД относят минимальные затраты топлива для обогрева. Это помогает хозяину шкафчика экономить на приобретении жидкости для терморегуляции (топлива).

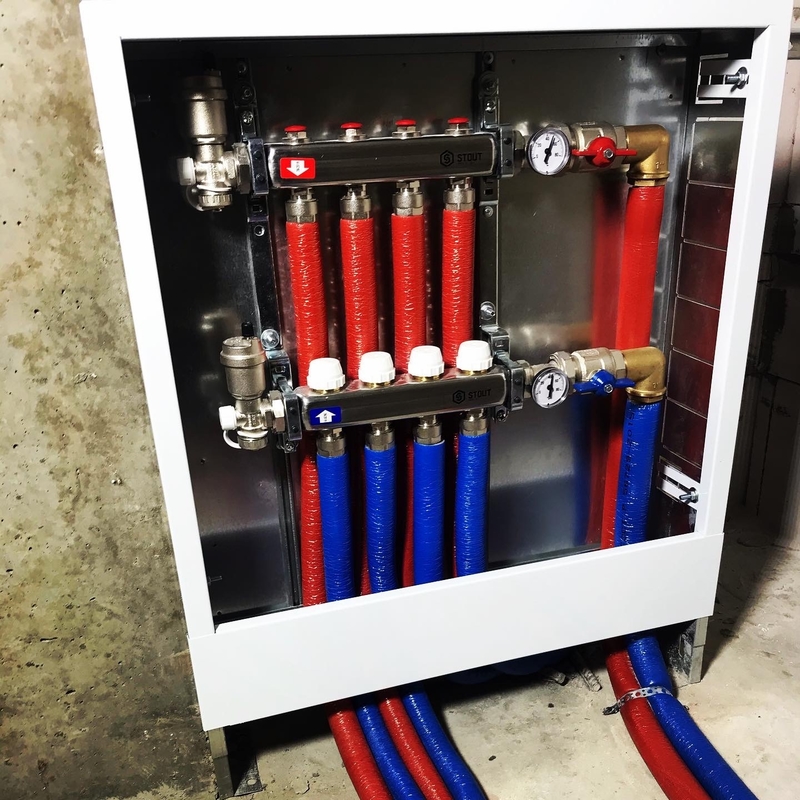

Фото 1. Коллекторный шкаф для отопительной системы. К нему подключается контур подачи и обратки.

1. Благодаря контролю устройств обогрева в одном месте коллекторное оборудование легко ремонтируется, ведь отключать компоненты конструкции теплового баланса можно по отдельности.
2. Эстетичный вид. Из-за компактности коллекторного шкафа его можно встроить в стену. Трубы и насосы будут скрыты от глаз посторонних, закрывая обзор бытовых вещей квартиры или дома.
3. К особенным преимуществам относится способность прогревать помещение только с помощью полов с подогревом. Для жителей Российской Федерации это довольно весомый плюс в связи с ранним наступлением холодов и работой ЖКХ по включению отопления в том или ином регионе.
