Советы по организации коллекторной системы отопления: выбор схемы, комплектация и самостоятельное изготовление гребенки

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

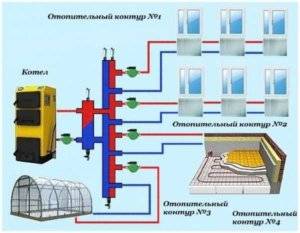

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей, и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Назначение распределительной гребенки

Коллекторы (распределительные гребенки) для отопления — важный компонент современной отопительной системы. В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам.

Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению.

С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.

Галерея изображенийФото из Назначение распределительной гребенки заключается в одновременной поставке теплоносителя во все точки контура отопления. Использование гребенки повышает техническую сложность и себестоимость сооружения системы, но существенно увеличивает эффективность Гребенки, или распределительные коллекторы, незаменимая составляющая водяных теплых полов. Коллекторы, равномерно распределяющие теплоноситель, необходимы для их нормальной работы Гребенки применяются в радиаторных системах отопления, собранных по лучевой схеме. Трубы от гребенки к каждому прибору и обратно прокладываются по основанию в стяжке Распределительные гребенки используются в комбинированных отопительных системах, включающих как радиаторный контур, так и змеевик водяного теплого пола Распределительный узел, выполненный в форме своеобразной гребенки, применяется в принудительных схемах отопления. Обязательными составляющими их являются воздухоотводчик и циркуляционный насос. В идеале мини-насосом оснащается каждая петля или луч системы Для контроля работы системы коллекторного отопления необходимо рядом с гребенкой устанавливать манометр и предохранительный клапан, позволяющий сбрасывать излишек теплоносителя при превышении допустимых пределов давления Разводку отопления с распределительной гребенкой выполняют по поэтажной схеме. В пределах одного этажа лучи и кольца сооружаются приблизительно одной длины, коллектор устанавливается в центре Распределительную гребенку помещают в шкаф, защищающий ее компоненты от случайных повреждений и позволяющий проводить обслуживание Распределительная гребенка в отоплении частного домаУстройство в организации теплого полаИспользование гребенки в лучевой схемеКоллектор в комбинированном отопленииКомпоненты распределительного устройстваМанометр и предохранительный клапанОсобенности коллекторной разводкиТехнологический шкаф для распределительной гребенки

Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.

Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.

Распределительные гребенки используются в паре: подающая (с трубками красного цвета) и обратная (синий цвет). Совместно они образуют коллекторный распределитель отопительной системы

Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем.

К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.

Самая простая распределительная гребенка — обыкновенная труба из нержавеющей стали с приваренными к ней выходами. Годится она только для тех умельцев, кто хочет и может собрать отопительный коллектор собственными руками

Перечислим, чем будет выгодно приобретение гребенки:

равномерное распределение теплоносителя, облегчение температурного контроля; локальная установка заданных температур, обогрев только нужных помещений; защита отопительной сети от гидравлических ударов.

Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Материалы для изготовления

Для изготовления коллекторного узла можно использовать трубы: металлические (круглого и прямоугольного сечения) или полипропиленовые. Соединение отводящих контуров с коллекторной трубой производится через шаровые или вентильные краны, с помощью которых регулируется подача теплоносителя на каждый участок отопительной системы.

Узел из полипропилена

Для этого используются куски полипропиленовой трубы, к примеру, диаметром 32 мм (можно остатки от сооружения отопительной системы дома) и несколько фитингов в виде тройников размерами 32/32/32 — его устанавливают на конце коллекторного узла, и 32/32/16 — промежуточные элементы для соединения с отводящими каналами по участкам.

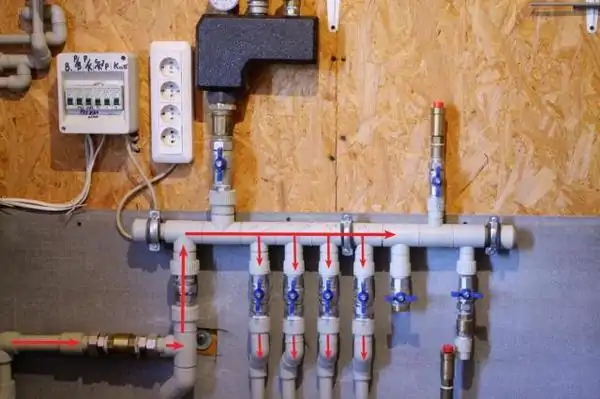

Фото 1. Коллектор для системы отопления, изготовленный из полипропилена. Красными линиями обозначен поток теплоносителя.

Первый тройник монтируют перпендикулярно основной трубе. Два внешних его патрубка, расположенные вертикально, соединяют так: к верхнему соединяется воздухоотводчик, к нижнему сливной кран. К противоположному концу коллекторной установки монтируется вентиль или шаровой кран. От него будет идти труба в сторону котла.

Промежуточные тройники соединяются в одну конструкцию, которая и будет называться коллектором. Поэтому сначала собирается коллекторная установка путём сваривания тройников 32/32/16 с кусками труб 32 мм, после чего устанавливается тройник 32/32/32 и с противоположной стороны кран. Далее присоединяются к промежуточным фитингам краны или вентили на патрубки 16 мм. Именно с их помощью и будет проводиться настройка подачи теплоносителя в каждый контур.

Преимущества устройства из полипропилена

В первую очередь надо отметить дешевизну конструкции, потому что для этого придётся лишь приобрести небольшое количество тройников и кранов. Другие достоинства:

  • если грамотно провести сварку, то такая конструкция не будет подтекать;
  • полипропилен не подвержен коррозии, не гниёт и не изменяет своих характеристик под действием воды и высоких температур;
  • небольшой вес прибора;
  • простота монтажа.

Из латунных фитингов

Для сборки такой установки используют фитинги и вентили из латуни.

Для этого надо те же тройники соединить двусторонними муфтами посредством резьбового соединения с обязательной намоткой на резьбу герметизирующего материала.

При этом, если резьба на тройниках внутренняя (что чаще всего и встречается), то муфты должны быть с внешней резьбой и поджимающими гайками.

Количество тройников — количество контуров, плюс один. Последний устанавливается на конец коллектора и соединяется двумя патрубками со сливным краном и воздухоотводчиком.

Из профильной трубы

Это самый сложный процесс, связанный со сварочными работами по металлу. Здесь требуются навыки и опыт, потому что сварка двух труб требует полного проваривания стыка во всю толщину соединяемых изделий.

Предварительно на бумаге рекомендуется набросать эскиз с точным определением мест расположения патрубков. В качестве патрубков берутся сгоны диаметром, соответствующим размерам труб отводящих контуров. Параметры на бумаге переносятся на профилированные трубы, используемые в качестве коллектора. Их сечение или 80х80, или 100х100 мм.

Фото 2. Коллектор для отопления, изготовленный из профильных труб. Красным цветом обозначен горячий теплоноситель, синим — холодный.

На них с одной стороны наносятся места расположения патрубков с точным обозначением внешнего диаметра. После чего газовым резаком или плазморезом вырезаются отверстия. К ним строго перпендикулярно привариваются сгоны. С одного торца большая труба закрывается металлической заглушкой (крепление производится электросваркой).

С другой стороны устанавливается такая же заглушка, в которой предварительно вырезается отверстие под соединение с вентилем или краном. То есть, в отверстие врезается сгон. Места сварки обязательно зачищаются металлической щёткой от окалин.

Два таких элемента соединяются в одну конструкцию путём установки между ними металлических профилей. Один соединяется с контуром подачи теплоносителя, второй с контуром обратки. Лучше, если обозначить разные группы разным цветом: красный используется для подачи, синий для обратки.

Плюсы и минусы коллекторной системы отопления двухэтажного дома


вариант устройства отопительной системы

В качестве положительных моментов отметим:

  • Возможность управления каждым из элементов в отдельности, т.е. в любом помещении внутри дома можно получить желаемую температуру;
  • Отключать, или наоборот, подключать отопительные радиаторы, можно по желанию, каждый в отдельности, группой, или все вместе. Эти манипуляции не окажут никакого влияния на температуру батарей в рядом расположенных комнатах;
  • Коллекторные схемы позволяют применять трубы небольшого диаметра, их несложно спрятать в стяжке;
  • Не представляет особых сложностей ремонт обнаруженных поломок, поскольку имеется возможность автономного отключения каждого из элементов, система во время ремонта может функционировать в привычном режиме.

Для формирования нескольких контуров с разными параметрами, в том числе перепадами давления или различной температурой носителя, рекомендуется устанавливать гребенки, оснащенные функцией гидравлического компенсатора.

Главным недостатком коллекторной системы отопления является повышение расхода труб, причем в сравнении с однотрубной системой при последовательном подключении примерно в 2 — 2,5 раза. Сумма затрат при этом напрямую зависит от отапливаемой площади.

Также потребуется установка циркуляционных насосов.

К отрицательным моментам следует отнести зависимость системы от наличия электроэнергии. Даже если котел будет работать, в результате отключения электричества система перестанет обогревать дом, трубы остынут. Т.е. применение коллекторной системы рискованно в районах, где часто наблюдаются перебои электроснабжения.

Поскольку места соединений труб являются точками появления возможных дефектов, то укладывать их в стяжку не рекомендуется. При возникновении протечек придется разрушать монолитный бетон, занятие достаточно трудоемкое и затратное.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

  • теплопроводность на низком уровне;
  • монтаж не составляет большого труда;
  • высокая надежность в эксплуатации;
  • доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

  • прибор учета потребления воды – водомер;
  • регулирование движения потоков воды осуществляется раздельными вентилями;
  • для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
  • в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
  • устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
  • в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
  • компенсатор;
  • если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
  • для стояка обязательно монтируется ревизия;
  • все места соединений рекомендуется обрабатывать герметиком;
  • цемент.

Для чего нужен распределительный коллектор отопления

Это два соединённых блока, у каждого своя функция:

  • Контроль подачи горячего теплоносителя к каждому ответвлению: при необходимости любую ветку перекрывают с помощью клапанов и запорной арматуры.
  • Регулировка давления в каждой ветке, за счёт чего достигается ровная температура во всех помещениях.

В частных домах с большой площадью и несколькими этажами коллекторы устанавливаются на каждом из них — это позволяет регулировать температуру в каждом помещении.

Система с коллектором имеет преимущества:

  • отопление стабилизируется вне зависимости от количества контуров и их протяжённости;
  • равномерная нагрузка на трубопроводы и радиаторы;
  • корректный возврат охлаждённого теплоносителя;
  • ровная температура во всех помещениях;
  • очистка теплоносителя от посторонних частиц;
  • лёгкая регулировка работы системы (при установке термостатов, расходомеров и смесительных узлов);
  • установка коллектора позволяет легко исключить любую ветку из контура для проведения ремонтных и профилактических работ, провести аварийное отключение любой части системы.

Конструкция

Две гребёнки (одна подаёт, вторая отводит), вентили. К этой базе согласно комплектации присоединяются:

  • клапаны трехходовые;
  • гидрострелка;
  • кронштейны;
  • расходомеры;
  • прочая дополнительная механическая и электронная автоматика.

Конструкция меняется в соответствии с проектируемой мощностью и степенью автоматизации, но основные детали — гребёнка и запорная арматура.

Принцип действия, регулировка

Коллектор обеспечивает разделение потоков теплоносителя по присоединённым к нему веткам. При установке коллектора управление отоплением осуществляется отдельно для каждой ветки. Стандартное количество присоединяемых ответвлений: 2—12.

Систему легко расширить, добавив новые ветки. Контроль показателей проводится для каждого контура в соответствии с параметрами помещений.

По сути, коллектор является узлом системы, в которой подающая и обратная гребёнки отвечают за подачу и отвод теплоносителя. Установленные патрубки соединяют отдельные контуры с центральной магистралью.

Справка. Размеры гребёнки зависят от количества планируемых контуров, но при проектировании системы следует учитывать вероятность расширения. Коллектор всегда можно усовершенствовать и расширить, присоединяя дополнительные ветки.

Это учитывается при выборе месторасположения коллектора. К нему должен быть удобный подход и достаточно свободного пространства для расширения.

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

  1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
  2. Двутрубная. Она же именуется тупиковой.
  3. Двухтрубная попутная, какольцованная.
  4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

  1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
  2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
  3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

  1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
  2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

  1. Все батареи прогреваются одинаково.
  2. Соединительные трубы имеют малый диаметр (15-20 мм).
  3. Число точек потребления не ограничено.
  4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

  1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
  2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
  3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.
