Регулирование параметров теплого пола
Все элементы коллектора работают взаимосвязано. Оборудование позволяет регулировать параметры теплого пола:
Температура теплоносителя регулируются вручную или сервоприводами. Сервоприводы монтируются на обратку, увеличивают или уменьшают просвет на каждой петле.
Балансировочный расходомер вкручивается на каждую петлю. Позволяет уравнять напор воды в петлях независимо от их длины и гидравлического сопротивления.
Производители выпускают как готовые устройства (VALTEC, OVENTROP, EMMETI, Rehau, др.), так и отдельные комплектующие.
Совет: покупая узлы по отдельности, желательно выбирать их одной марки. Это гарантирует работоспособность коллектора и, следовательно, теплого пола.
Выбор, установка и регулировка расходомеров
Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.
Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.
Зачем нужен расходомер
Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:
- В разных помещениях температура будет разной;
- Возможен перерасход электроэнергии на нагрев воды в системе;
- Разные контуры будут прогреваться неравномерно.
Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.
Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.
Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.
Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.
Принцип работы
Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.
Непосредственно расходомер состоит из нескольких деталей:
- Корпус;
- Прозрачная колба со шкалой;
- Поплавок.
Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.
В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.
Пошаговая инструкция по установке и регулировке
H2_2
Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.
Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.
Установка и регулировка:
- С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
- Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
- Удалить защитное заводское кольцо;
- Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
- Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
- Проверить работу системы.
Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.
Выбор расходомера для водяного теплого пола
Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом
Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика. При выборе устройства нужно учитывать площадь системы трубопровода
При выборе устройства нужно учитывать площадь системы трубопровода
Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания
Настройка
Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.
В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:
- удаляют с вентиля колпачок, служащий для его защиты;
- закрывают вентиль до отказа – для этого используют шестигранный ключ;
- определяют для данного контура количество оборотов;
- отворачивают вентиль на это число;
- аналогично настраивают остальные контуры.
Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.
Расчет
Рассчитать, какая температура нагрева потребуется для отопления конкретного помещения можно только экспериментальным путем, то есть пользователь должен испробовать несколько настроек, анализируя время достижения комфортной среды в комнате, уровень температуры там. Благо, с ротаметром это осуществить намного проще, чем возиться вручную с клапанами подводки, помпой.
Нет фиксированных значений для помещений, данный нюанс обусловлен тем, что на удержание тепла в комнате влияет множество факторов: теплоизоляция, площадь, протяженность змеевика и подобное.
На комбинированных моделях можно сделать преднастройку (обычно так и делают) по количеству оборотов вентиля – каждый полный виток уменьшает/увеличивает просвет на фиксированное значение. Можно воспользоваться следующим способом:
- Вначале исчисляется требуемый каждому контуру объем теплоносителя, его процентная доля относительно общего количество жидкости для всей системы.
- По полученному результату выставляют начальную позицию вентиля (кольца) для каждой секции.
- Финишная регулировка расходомера делается в процессе функционирования системы, исходя из реальной установившейся температуры, по ощущениям комфортности.
Как мы уже отметили, для одной-двух комнат или одинаковых по своим параметрам помещений коллекторная группа с расходомерами желательная, но не так значима, как для домов, квартир, где отапливается несколько зон с разными размерами.
При равном расходе теплоносителя для контуров большой и маленькой комнаты, достижение нужной температуры в них будет разным. Чем больше площадь, ниже качество теплоизоляции, тем уровень обогрева будет ниже. Соответственно, для значительных по размеру помещений потребуется более интенсивный и значительный поток. И, наоборот, в меньшем объекте нужно установить расход ниже, иначе в нем будет жарко. Но и тут есть нюанс, если в нем плохая теплоизоляция, то значения могут сравняться.
Как видим, на расчет влияет множество факторов, комфортный режим зависит даже от поры года. Регулировка также называется балансировкой, так как распределяется ограниченный ресурс от котла, изменение на одном змеевике влияет на другие. Настройка может производиться часто, поэтому простота, обеспечиваемая расходомерами, крайне затребована.
Приведем пример. Внутри дома устанавливается напольная система водяного отопления для ванной и иной комнаты, например, для гостиной. Без ротаметра газовый котел будет нагревать жидкость для указанных помещений одинаково, установится один температурный режим. Для гостиной он может быть комфортным, но в ванной будет жарко.
Для отопления первой требуется больше нагретой воды из котла, для маленького санузла меньше. Быстро, комфортно привести температуру каждой комнаты к одинаковому уровню или установить его разным, но комфортным, учитывая особенности помещения, позволит водомер.
Также при балансировке важно обращать внимание на протяженность трубок контура независимо от его конфигурации. Отметим еще некоторые достоинства расходомеров, аппарат позволит:
Отметим еще некоторые достоинства расходомеров, аппарат позволит:
- легко контролировать объем жидкости определенной температуры, направляемой на обогрев, что также тянет за собой возможность более рационально управлять источником энергии (котлами). Если таковой электрического типа, то данный нюанс весьма актуальный;
- равномерно прогревать все ветви, избежать колебаний температуры, что повысит комфорт. С другой стороны, позволит выключать отопление там, где это не нужно, или уменьшать/увеличивать его как угодно по решению пользователя;
- можно вести визуальный контроль за объемами теплоносителя текущего от котла по трубкам магистрали. Взглянув на расходомеры, на их колбы с градуировкой и указателем можно будет сразу определить визуально уровень отопления помещения (при этом также надо будет сопоставить его размеры и прочие параметры), сколько расходуется ресурса.

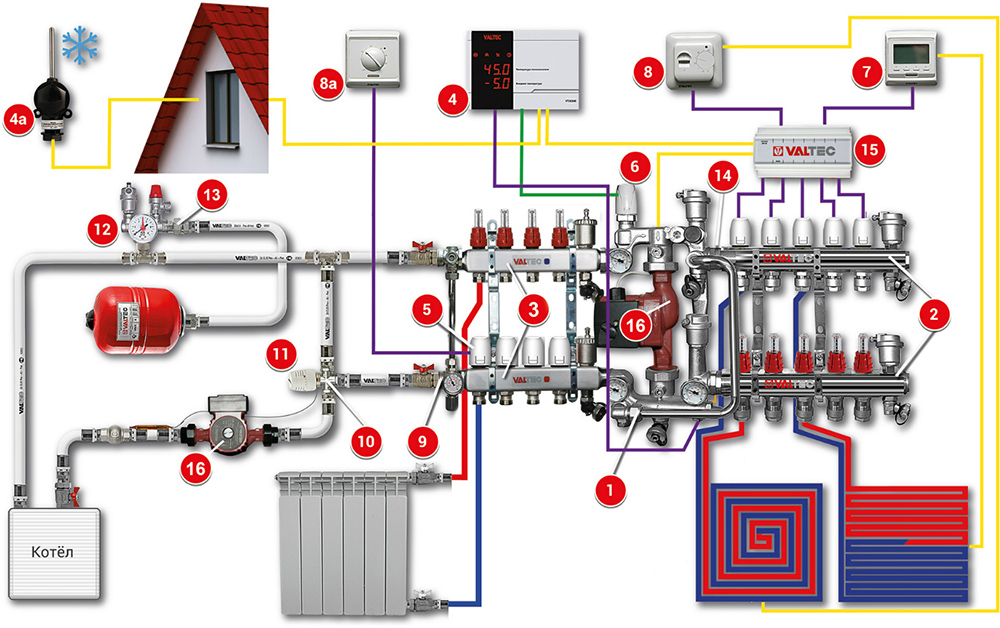

Схема комбинированного отопления VALTEC
Вашему вниманию предлагается пример современной энергоэффективной системы отопления на базе оборудования VALTEC. Она разработана для загородного дома или любого другого объекта с автономным источником тепла (котлом и т.д.). Схема предусматривает комбинированное использование традиционных радиаторов и напольного отопления. Такое сочетание технологий, а также примененная автоматика дают возможность обеспечить высокий уровень комфорта при оптимальных затратах на приобретение оборудования и его эксплуатацию. В схеме использованы и отображены комплектующие из актуального ассортимента VALTEC.
| № | Артикул | Наименование | Производитель |
|---|---|---|---|
| 1 | VT.COMBI.S | Насосно-смесительный узел | VALTEC |
| 2 | VTC.596EMNX | Блок коллекторный с расходомерами | VALTEC |
| 3 | VTC.586EMNX | Блок коллекторный из нерж. стали | VALTEC |
| 4 | VT.K200.M | Контроллер с погодозависимым управлением | VALTEC |
| 4а | VT.K200.M | Датчик температуры наружного воздуха | VALTEC |
| 5 | VT.TE3040 | Электротермический сервопривод | VALTEC |
| 6 | VT.TE3061 | Аналоговый сервопривод | VALTEC |
| 7 | VT.AC709 | Хронотермостат электронный комнатный с датчиком температуры пола | VALTEC |
| 8а | VT.AC601 | Комнатный термостат | VALTEC |
| 8 | VT.AC602 | Комнатный термостат с датчиком температуры тёплого пола | VALTEC |
| 9 | VT.0667T | Байпас с перепускным клапаном для обеспечения циркуляции при закрытых петлях | VALTEC |
| 10 | VT.MR03 | Клапан трехходовой смесительный для поддержания температуры обратки | VALTEC |
| 11 | VT.5012 | Термоголовка с выносным накладным датчиком | VALTEC |
| 12 | VT.460 | Группа безопасности | VALTEC |
| 13 | VT.538 | Сгон-отсекатель | VALTEC |
| 14 | VT.0606 | Сдвоенный коллекторный ниппель | VALTEC |
| 15 | VT.ZC6 | Коммуникатор | VALTEC |
| 16 | VT.VRS | Насос циркуляционный | VALTEC |
Пояснения к схеме:
Увязать в единую систему высокотемпературные контуры (источника тепла и радиаторного отопления) и контуры напольного отопления с пониженной температурой теплоносителя позволяет применение насосно-смесительного узла VALTEC COMBIMIX.
Распределение потоков теплоносителя организовано с использованием коллекторных блоков VALTEC VTc 594 (радиаторное отопление) и VTc 596 (теплый пол).
Разводка системы высокотемпературного отопления и контуры теплого выполнены из металлопластиковых труб VALTEC. Монтаж трубопроводов произведен с использованием пресс-фитингов серии VTm 200; подключение к коллекторам – обжимными коллекторными фитингами для металлопластиковой трубы VT 4420.
Регулирование работы напольного отопления организовано с помощью контроллера VALTEC K100 с функцией погодной компенсации. Благодаря этому температура воды в контурах теплого пола изменяется в зависимости от температуры наружного воздуха, что гарантирует экономию используемых для отопления энергоресурсов. Управляющий сигнал от контроллера поступает на аналоговый электротермический сервопривод регулирующего клапана узла COMBIMIX.
Тепловой комфорт в помещениях с напольным отоплением поддерживается комнатным термостатом VT AC 602 и хронотермостатом VT AC 709, оснащенных датчиками температуры воздуха и поверхности пола. Через электротермические приводы эти модули автоматики управляют клапанами на обратном коллекторе блока VTc 596.
В качестве предохранительного использован термостат с выносным датчиком температуры VT AC 6161. Он останавливает циркуляционный насос узла COMBIMIX в случае превышения заданной максимальной температуры теплоносителя на подаче в контуры теплого пола.
Теплоотдача радиаторов регулируется комнатным термостатом VT AC 601, управляющим клапанами коллекторного блока VTc 594 с помощью электротермических сервоприводов.
Контур источника тепла оснащен группой безопасности котла, мембранным расширительным баком, обратным и дренажным клапанами VALTEC.
В качестве запорной арматуры использованы шаровые краны серии VALTEC BASE.
Особенности конструкции

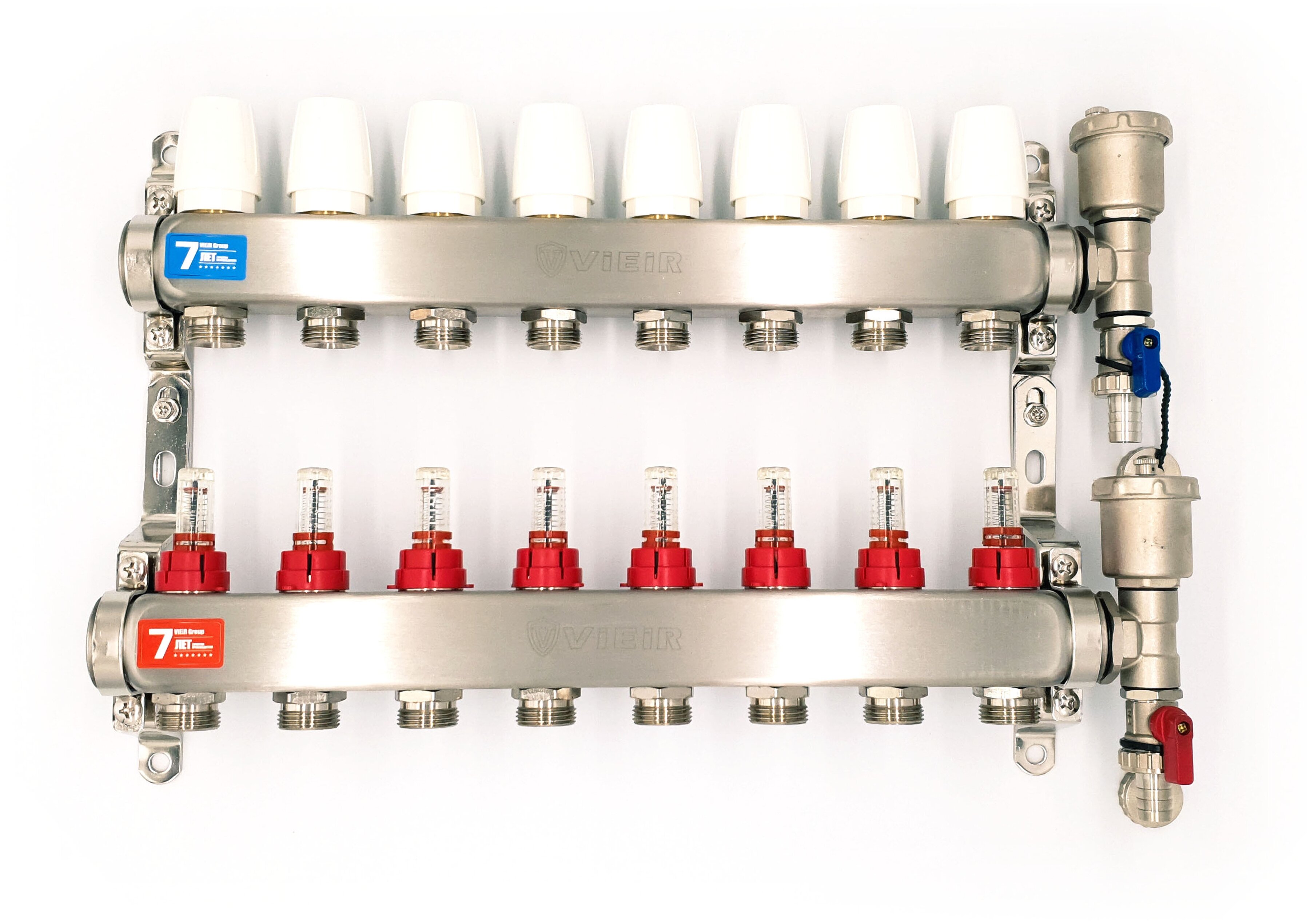

Коллектор распределяет теплоноситель на каждый контур теплого пола
Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.
Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:
- подающая гребенка для выдачи теплоносителя;
- обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.
Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.
На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:
- расходомеры;
- клапаны стравливания воздуха и слива воды;
- счетчики тепла.
С различным количеством контуров
Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору
Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.
Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.
Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.
Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.
Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.
В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.
Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

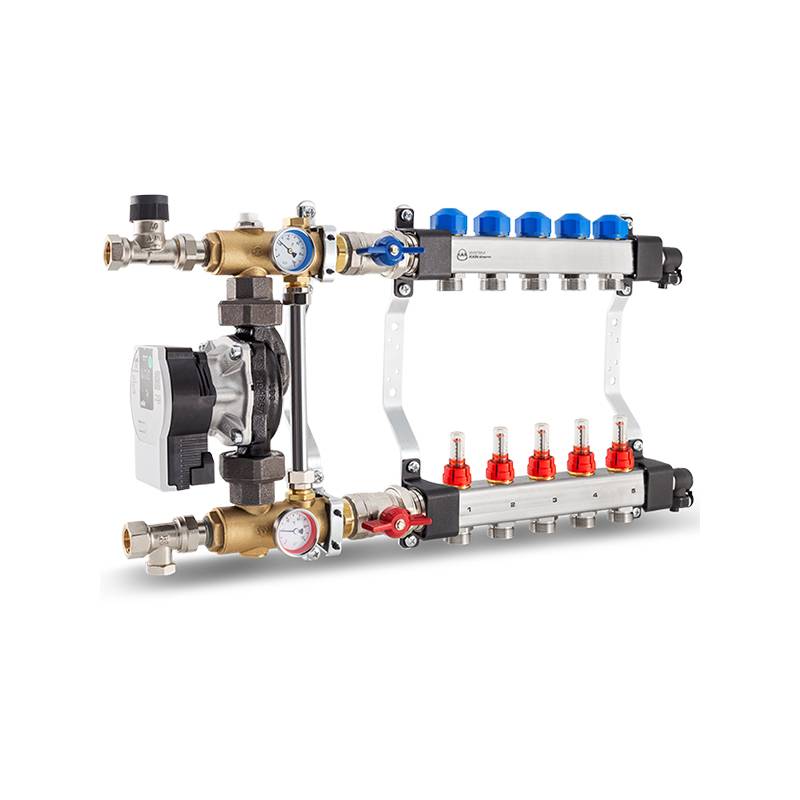

Варианты в сборе с насосом
Циркуляционный насос ускоряет движение теплоносителя в системе
Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.
Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.
С расходомером
Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.
Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.
Назначение и работа коллекторного блока
Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.
Что собой представляет коллектор
Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.
Работа коллекторного узла.
Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.
Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.
Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.
Основные узлы коллектора теплого пола.
Выбор материала и схемы подключения
Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.
Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.
Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.
Схема работы трехходового смесительного клапана.
Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.
Двухходовая схема сборки коллектора.
Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.
Схема сборки с трехходовым смесительным клапаном.
Общие правила монтажа
Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:
- Сборка начинается с крепления несущей арматуры на стену;
- Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
- Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
- Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
- Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.
Запомните — сначала систему нужно полностью собрать, запустить и погонять как минимум 1 день. Только после этого можно заливать трубы теплого пола бетонной стяжкой.
Два метода организации узла подмеса
Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:
- Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.
- Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.
Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:
- Узел защиты от больших нагрузок.
- Байпас.
- Отсекающий и дренажный клапан.
- Воздухоотводчик.
Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.
Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.
Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки. Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.
Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.
Схема монтажа
Распределительный коллектор состоит из двух частей. В первую поступает подогретая техническая вода, идущая от котла, а во вторую часть возвращается уже остывший теплоноситель, то есть обратка.
- Все части, составляющие гребенку, соединяются с помощью обработки высокими температурами специальным паяльником для пластиковых труб.
- На одну часть коллектора подключается автоматический воздухоотводчик и группа безопасности.
- Подключается кран для аварийного слива воды.
- На вторую часть коллектора помещается кран и воздухоотводчик. Сюда будут подключаться трубы для возвращения охлажденного теплоносителя.
- К обратке подключается циркуляционный насос, который создает давление и теплоноситель начинает принудительно двигаться по трубам и отопительным контурам. Монтируется он ориентировочно к котлу, то есть стрелка на насосе должна быть направлена на котел. Такая установка позволит устройству прослужить намного дольше.
Совет. Чтобы экономить топливо лучше установить после циркулярного насоса трехходовой кранчик.
Места, которые были предназначены для впайки тройника, следует оставить на обеих гребенках и только после точного определения где он будет находиться можно будет приваривать заглушки. Наличие тройника необходимо для того, если в будущем появится необходимость расширение гребенки.
Чтобы техническая вода в системе циркулировала в правильном направлении нужно установить клапан так называемого “обратного хода”.
После завершения монтажа отопительного контура нужно подключить к нему оба коллектора и установить котел в запланированное для него место. Дальше, необходимо вкрутить по одному крану на обе части коллектора. Расширительный бак впаивается со стороны подачи. Завершает монтаж присоединение отопительного котла к коллекторам.
Теплые полы создают в доме особую атмосферу, и к монтажу такой отопительной системы следует отнестись со всей серьезностью. Перед самостоятельной сборкой необходимо тщательно продумать каждую мелочь и пересмотреть различные вариации. Если будет какая-либо ошибка в просчете, то дальнейшая эксплуатация и обслуживание системы в целом станет невозможной и придется все начинать заново.
