Нюансы монтажа
Установка гребенки на отопление своими руками – процесс трудоемкий, требующий определенных знаний и умений.
Крепят распределительное оборудование в монтажном шкафу или прямо к стене. В комплекте с гребенкой идут крепежные хомуты, с помощью которых прибор будет висеть более надежно.
Установка в систему отопления
При желании гребенку можно сделать своими руками. Для этого понадобится нержавеющая труба. К ней нужно приварить выходы для отводов. Если хотите сэкономить, то купите полипропиленовый агрегат. Конечно, он не столь долговечен, но все же прослужит достаточный срок.
Место для коллектора нужно присмотреть еще при проектировании объекта. Чаще всего подобное оборудование используют при подключении многоконтурной системы отопления. Также гребенка — обязательный элемент водяного теплого пола.
Если необходимо установить такой прибор в готовую отопительную систему, то нужно выполнить проект разметки трубопровода, расчет гребенки. Главная задача подобного этапа – обеспечить равномерное распределение давления во всех контурах конструкции. Для сложных магистральных систем расчет проводят с помощью специальных программ. В более простых устройствах, количество контуров в которых не превышает 5, используют принцип равных сечений (диаметр коллектора равен сумме сечений отводящих патрубков). Параметры входного и выходного коллекторных приборов должны совпадать. Гребенки отопления могут быть круглого и квадратного сечения.
Чтобы движение теплоносителя было нормальным, необходимо устанавливать циркуляционный насос для каждого контура (без него вся конструкция не сможет функционировать). Синхронизацию их работы гребенка не обеспечивает.
При монтаже коллектора на систему отопления необходим регулировочный вентиль: он позволит экономить топливо. Устанавливают его на обратной трубе, обязательно перед коллектором. Сделать это можно с помощью паяльника.
На патрубках обязательно монтируют специальную арматуру (клапаны и расходометры для балансировки): это поможет регулировать объем жидкости в системе.
Система «теплый пол»
Для регулирования температурного режима системы «теплый пол» используются вентили с термоголовками. Место их монтажа — распределительная гребенка.
Настроить такой прибор можно следующим образом: удалить защитный колпачок с вентиля, закрыть его до упора с помощью шестигранного ключа, определить для конкретного контура число оборотов, отвернуть вентиль на это количество, настроить подобным образом все контуры.
Полипропиленовые трубы в системе «теплый пол» требуют монтажа коллектора, заключенного в защитный короб, при условии расположения узла в котельной.
Гребенку нужно расположить на стене обязательно в вертикальном положении: так система будет работать наиболее эффективно, а энергоноситель распределяться равномерно.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.
Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.
Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Назначение коллектора
Распределитель в системе отопления является очень важной составляющей, такой же нужной, как насос или котел. Это приспособление служит участком распределения и обеспечивает подачу подогретой воды на все приборы, подключенные к системе. Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля
Для обеспечения бесперебойной работы каждой отдельной ветки схемы, коллектор дополнительно оборудуется различными воздушными фильтрами и термометрами, терморегулирующими и запорными датчиками, приборами теплового контроля.
Коллектор является элементом, который соответственно техническим параметрам, смешивает и распределяет теплую воду из параллельных контуров отопительной системы. Из-за его большого сечения и невысокой скорости происходит выравнивание заданных параметров.
Особенности лучевой схемы коллекторов для отопления
Оптимальной может считаться схема коллектора отопления из полипропилена, которая изображена на фото, в том случае, когда дом имеет несколько этажей или в здании насчитывается большое количество комнат и подсобных помещений.
Так, схема подключения коллектора отопления подразумевает, что он будет установлен на каждом этаже (иногда их может быть несколько), а уже от него производится разводка труб. Как правило, инструкция предусматривает, что монтаж элементов отопительной системы выполняется в стены или цементную стяжку.
Составлять проект отопительной конструкции и ее разветвления следует перед началом ремонтных работ, чтобы потом не портить основание для укладки напольного покрытия.
Принцип работы с двухходовым клапаном
При использовании схемы подключения гребёнки с двухходовым клапаном для греющего пола, конструкция оборудована термодатчиком, он располагается на обратке. Клапан может находится в открытом и закрытом положении, это зависит от штока, которым управляет термоголовка.
Там она разбавляется остывшим теплоносителем, а затем направляется в трубу подачи. В этот момент термометр измеряет температурный уровень жидкости, если он ниже требуемой, то шток остаётся открытым.
По достижении нужного градуса, происходит его закрывание, горячая вода перестаёт поступать. При остывании теплоносителя в тёплом полу, термоголовка поднимает шток, тем самым открывая и возобновляя подачу.
Двухходовой клапан — надёжен, возможность поломки запорного элемента практически нулевая, поэтому риск поступления излишней порции нагретой жидкости в тёплый пол минимален. Однако стоит сказать, что процесс регулирования — плавность и точность, уступают трёхходовой арматуре.
Коллектор с двухходовым клапаном может обогревать комнату с ограниченной площадью — не больше 200 м2. Для обогрева помещения с большим размером устройство не подходит.
Почему самодельный коллектор?
В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.
Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.
Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.
Монтаж коллектора
Монтаж коллектора теплого пола производится в соответствии с расчетом системы отопления водяными теплыми полами.
Перед монтажом коллектора произведите расчет системы теплого пола и определите количество контуров отопления, диаметр и вид трубы, тип присоединения трубы к коллектору.
Подберите место расположения коллекторного блока и способ его крепления к стене.
Место расположения коллекторного блока подбирается так, чтобы длина труб контуров отопления была примерно одинаковой. Это облегчит балансировку контуров.
Еще одним критерием выбора места является наличие монтажного доступа к блоку для обслуживания и ремонта.
Кроме этого, следует учесть эстетичность размещения блока в помещении.
Результаты расчета позволяют выбрать оптимальный размер и конструкцию коллектора.

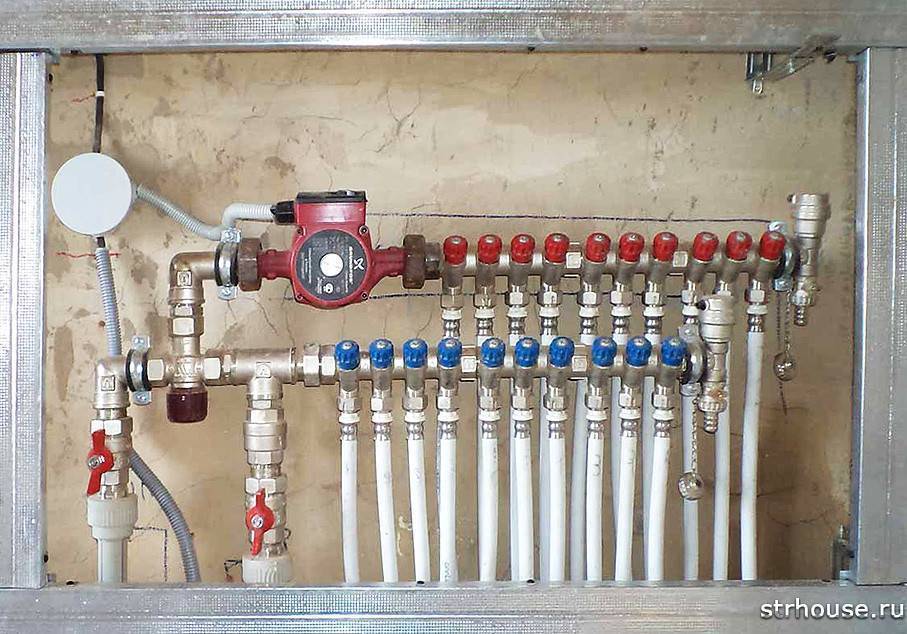

В последнее время широко используются шкафы для размещения коллекторов отопления с насосно-смесительным блоком, которые подбираются исходя из габаритных размеров сборки.
Установка коллектора внутри шкафа производится в предусмотренном производителем месте.
Произведите монтаж коллектора и подключение к системе теплого пола.
Сборка коллекторного узла зависит от способа подключения узла к источнику тепла.
Монтаж коллектора теплого пола может быть выполнен несколькими способами, в зависимости от требований к системе отопления.
Ошибки монтажа могут привести к тому, что водяной теплый пол не греет.
Подключение к котлу
Коллектор может подключаться напрямую к настенному котлу.
Монтаж коллекторной сборки сводится к соединению трубопроводов подачи и обратки каждого отдельного контура с коллектором. После чего коллектор подачи соединяется с подачей теплоносителя, выходящей из котла, а коллектор обратки соединяется со входом теплоносителя в котел.
Перед монтажом должны быть уложены контуры теплого пола и смонтирован коллекторный шкаф.
Установите на коллекторы подачи и обратки запорные двухходовые вентили. На коллекторы может также устанавливаться термометр для контроля температуры теплоносителя.
Установите запорные двухходовые вентили на боковые выходы коллекторов.
Соедините патрубок подачи котла с запорным вентилем коллектора подачи, а патрубок обратки котла с запорным вентилем коллектора обратки при помощи компрессионных фитингов.
Закрепите коллекторную сборку в шкафу.
Для каждого отопительного контура соедините трубу подачи с соответствующим вентилем коллектора подачи, а трубу обратки с соответствующим вентилем коллектора обратки.
Такая схема подключения практически не поддается регулировке и используется при небольшом количестве контуров (не более четырех) и одинаковой длине трубопроводов контуров.
Опрессуйте систему.
Через смесительный узел

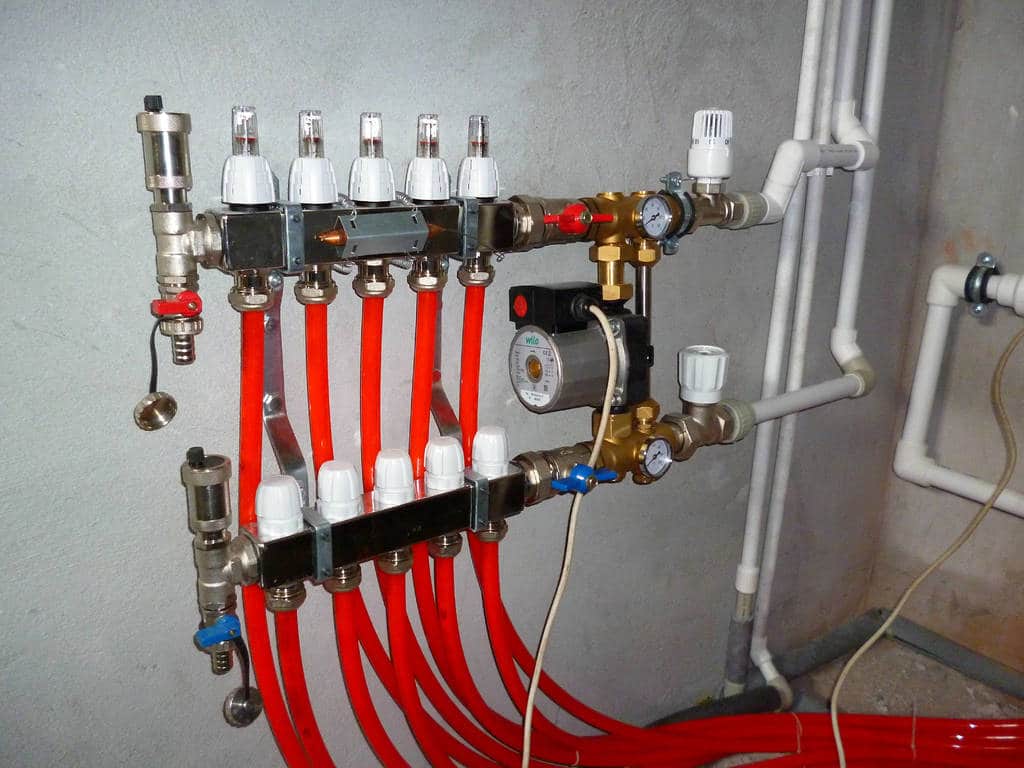

Наиболее эффективным является подключение коллектора теплого пола через смесительный узел.
Монтаж коллекторной сборки сводится к соединению трубопроводов подачи и обратки каждого отдельного контура с коллектором. После чего патрубок подачи смесительного узла соединяется с патрубком подачи котла, а патрубок обратки смесительного узла соединяется с патрубком обратки котла.
Перед монтажом должны быть уложены контуры теплого пола и смонтирован коллекторный шкаф.
Соберите коллекторы.
На коллекторы установите автоматические воздухоотводчики для устранения воздуха в системе и необходимые контрольные приборы.
Установите сливной кран.
При наличии клапана и циркуляционного насоса в сборке блока проверьте монтаж их соединений и соединение со смесительным узлом.
При отсутствии соберите смесительный узел.
Установите трехходовой или четырехходовой клапан и циркуляционный насос.
По направлению тока теплоносителя от котла сначала устанавливается трехходовой клапан. К клапану присоединяется насос. К насосу подключается коллектор. Такая последовательность установки гарантирует циркуляцию теплоносителя через клапан.
Закрепите коллекторную сборку в шкафу.
Проверьте герметичность системы.
Опрессуйте систему.
Для эффективной работы системы отопления водяными теплыми полами требуется насосно-смесительный узел.
Для регулировки отопления теплыми полами используется коллекторный узел.
Выбрать и правильно смонтировать коллектор для теплого пола Вы сможете самостоятельно.
Особенности
Современные жилые строения отличает многопрофильная система подачи воды. Распределительный коллектор – это труба большого диаметра, имеющая несколько выходных отверстий. Его монтируют в систему подачи холодной и горячей жидкости. Подобный агрегат имеет запорную арматуру на каждом отводе: это могут быть шаровые краны (с их помощью открывают и закрывают кран) или регулировочные конструкции (допускается регулировка подачи жидкости). Второй вариант более комфортный и практичный.
Гребенка оснащена кранами, с их помощью перекрывают подачу воды отдельно к каждому из имеющихся в доме агрегатов. При последовательном построении трубопровода приходится полностью закрывать специальный вентиль, обычно находящийся около входа в жилище или в подвальном помещении.
Сфера применения
Подобный распределительный агрегат применяется в отопительных и вентиляционных конструкциях, с системой «теплый пол», он участвует в нагреве жидкости для бытовых нужд жильцов, подогреве бассейнов.
Преимущества и недостатки
Помимо того, что коллектор позволяет равномерно распределять жидкость в водопроводной системе, он обладает и другими полезными для жильцов особенностями:
- дает возможность всему оборудованию, находящемуся в доме, работать независимо друг от друга, напор жидкости при этом не теряется;
- осуществляется подача воды ко всем приборам в здании;
- исчезает проблема резкого спада температуры жидкости при включении другого прибора;
- уменьшает неравномерность подачи воды (устанавливается на стояках с горячей и холодной водой, которые распределяют потоки по отдельным трубопроводам к каждому прибору);
- способствует равномерному обогреву помещений;
- позволяет осуществить скрытую прокладку систем водопровода или отопления (благодаря этому удастся не испортить заранее продуманный интерьер помещения);
- не требуется дополнительных соединений между распределительным коллектором и санитарно-техническим прибором;
- обеспечивает доступ к трубопроводам любого оборудования, что облегчает обслуживание системы разводки (все коммуникации расположены в одном месте);
- не боится воздействия коррозии, поэтому прослужит не один десяток лет;
- обладает высокими гидравлическими свойствами;
- снабжен специальными крепежами.
Распределительный коллектор безопасен в эксплуатации. Жильцам дома не грозит прорыв трубопровода, так как подобный прибор стабилизирует поток жидкости.
Для многоэтажных строений выбирают поэтажную разводку труб. В этом случае от стояков трубы направляют к гребенкам, а потом к приборам потребителей. Расстояние от каждого коллектора до оборудования должно быть примерно одинаковым.
Коллектор для воды – эффективный и простой в применении прибор. К нему можно присоединить теплосчетчик центрального отопления.
К недостаткам системы с гребенкой на отопление и воду относят высокую стоимость (одних только труб понадобится в несколько раз больше, чем для последовательной разводки) и сложный монтаж (сделать своими руками такую конструкцию очень сложно).
Устройство коллектора
Чтобы собрать коллектор самостоятельно, нужны следующие элементы:
- двух,- или трехходовой клапан;
- запорные и балансировочные клапаны. При изменении температуры теплоносителя клапан изменяет проходное сечение, регулируя расход жидкости;
- датчики давления и температуры;
- циркуляционный насос;
- воздухоотводчик (ручной или автоматический);
- элементы для монтажа: фитинги, тройники, переходники, разъемные соединительные муфты и др.

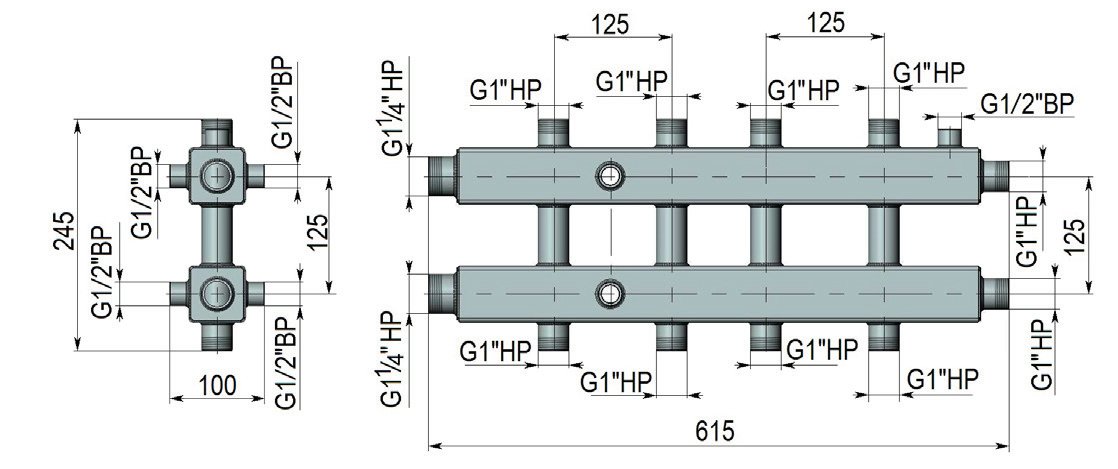

Коллектор, изображенный на рис. ниже, дает возможность подключать несколько контуров, число которых зависит от суммарной площади помещений.

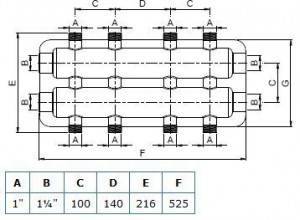

Устройство коллектора
Трубы подключаются фитингами с конусной затяжкой и снабжены запорными вентилями.
Самодельный коллектор
Важно соблюдать направление
Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.
- Количество контуров, куда будет направлен теплоноситель.
- Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
- Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
- Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).
Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)
Обращаем ваше внимание на некоторые нюансы подключения
- Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
- Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
- Подающие контуры систем отопления врезаются или сверху, или снизу.

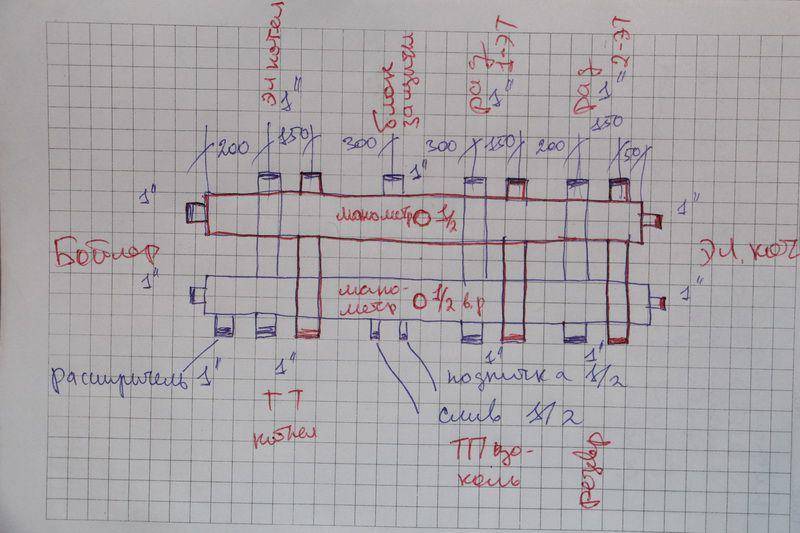

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).
Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.
Процесс изготовления
Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту
Они утверждают, что с ним проще работать
Они утверждают, что с ним проще работать.
Итак, вот последовательность изготовления:
- По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
- Они соединяются по конструкции чертежа в соответствии с назначением каждой.
- Соединение производится при помощи сварочного аппарата.
- Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
- Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
- Коллектор надо покрасить и высушить.
- Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.
Более простой вариант
Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.
Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.
