Коллектор для водоснабжения: назначение, устройство, критерии выбора и монтаж

Сопутствующие проблемы и их решение

При работе с напорным коллектором могут возникать некоторые проблемы, которые необходимо учитывать и решать. Вот несколько наиболее распространенных проблем и возможные пути их решения:

Выбросы воздуха и воды. В процессе эксплуатации напорного коллектора может происходить накопление воздуха и различных загрязнений в системе. Это может привести к ухудшению производительности и повреждению оборудования.

Регулярная проверка и очистка системы от загрязнений помогает предотвратить их накопление. Для этого устанавливаются фильтры, которые задерживают различные примеси.
Для удаления воздуха из системы используются автоматические или ручные воздухоотводчики. Они позволяют эффективно избавиться от накопленного воздуха и предотвратить негативное влияние на работу коллектора.

Повышенное давление в системе. Напорный коллектор может испытывать сильное давление в процессе работы, что может привести к его повреждению или просто ухудшению эффективности.

Установка устройства регулирования давления позволяет поддерживать оптимальное давление в системе. Это предотвращает перегрузки и снижает риск повреждения коллектора.

Утечки в системе. При некачественной установке или эксплуатации могут возникать утечки в системе, что приводит к потере эффективности и возможным повреждениям.

Регулярная проверка и герметизация всех соединений помогает предотвратить утечки. При обнаружении утечек необходимо принять меры по их устранению.

Риск образования отложений и коррозии. В процессе работы в системе могут образовываться отложения и коррозия, что может привести к засорению и повреждению оборудования.

Регулярная чистка и обслуживание системы помогает предотвратить образование отложений и коррозии.
Использование специальных присадок и антикоррозийных покрытий помогает защитить оборудование от коррозии.

Решение данных проблем поможет поддерживать эффективность работы напорного коллектора на должном уровне и продлит срок его службы.

Стоимость

Коллектор для холодной воды General Fittings – гребёнка предназначена для использования только в системе холодного водоснабжения. Материал, из которого изготовлено устройство – никелированная латунь, не вступает в химические взаимодействия с примесями, находящимися в воде, тем самым позволяя эксплуатировать данное устройство в течение не менее 10 лет.

Гребёнка оснащена вентилями, которые находятся на основной трубе распределителя. Количество выводов данного устройства – 4 шт., но при необходимости из отдельных секций может собираться блок из неограниченного количества выводов.

Цена гребёнки – 1400 рублей.

Распределительный коллектор DM, Gidruss – универсальное устройство, которое может быть использовано для распределения водопроводной сети и системы отопления. Материал, из которого изготовлен распределитель – конструктивная сталь, способен выдерживать температуру теплоносителя до + 120 градусов. Давление в системе водоснабжения при монтаже этого устройства должно составлять не более 6 бар.

Количество выводов гребёнки – 4 шт. Крепление к горизонтальной плоскости осуществляется с помощью специальных кронштейнов, которые надёжно фиксируют распределитель, полностью исключая его перемещение во время эксплуатации.

Цена гребёнки – 1900 руб.

Коллектор холодной воды Immergas – этот распределитель является очень удобным при организации внешнего монтажа. Благодаря тому, что выводы данного устройства являются разнонаправленными, площадь, занимаемая гребёнкой, является незначительной.

Распределитель имеет четыре вывода, не оснащённых вентилями. Установка такого устройства занимает больше времени, но благодаря ремонтопригодности такой конструкции значительно повышается срок эксплуатации.

Цена – 2400 рублей.

Коллектор полипропиленовый 40-3 выхода-20 мм – распределитель для холодной воды из полимерного материала, имеет три выхода по 20 мм каждый. Изделие оснащено тремя полипропиленовыми кранами. В комплект входит заглушка с устройством, позволяющим сбрасывать воздух из системы. Распределитель имеет небольшой вес и легко крепится к любой вертикальной поверхности.

Основные производители

Некоторые уделяют этому аспекту мало внимания. Будучи уверенными в том, что конструкция проста, они не задумываются над тем, что со временем коллекторы для водоснабжения выходят из строя. Каждый из них будет нуждаться в ремонте или замене. Вопрос только в том, как скоро это произойдет, и с какой периодичностью будут возникать проблемы. Сейчас на рынке сантехники есть несколько «китов»:

Far (Италия).

Несмотря на то, что продукция этой компании можно отнести к бюджетному сегменту, качество весьма приемлемо. Изделия надежны, просты в эксплуатации, неприхотливы, долговечны.

Rehau (Германия).

Цена этого продукта выше, но несменное немецкое качество позволяет пользоваться продукцией этой компании долго. Латунь, из которой изготовлены элементы конструкции, выдерживают агрессивную среду, не ржавеет, не гниет.

Tiemme (Италия).

Продукция относится к среднему ценовому сегменту, что обеспечило ей популярность у профессионалов, застройщиков, подрядчиков. Низкая себестоимость на фоне безотказности – главные характеристики коллекторов этой марки.

Luxor (Итал.).

Главное достоинство – применение инновационных технологий при производстве. Каждое изделие перед сходом с конвейера тестируется на момент работоспособности. Материал – латунь.

UNI-FITT (Итал.).

Компания производит весь набор комплектующих, с помощью которых можно смонтировать систему снабжения или отопления. Ассортимент постоянно расширяется, и сейчас это более 1000 наименований.

Несложно запутаться в производителях и моделях. Чтобы сделать правильный выбор, есть ряд рекомендаций, которыми руководствуются профессионалы.

Как выбрать и установить подходящий коллектор

Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.

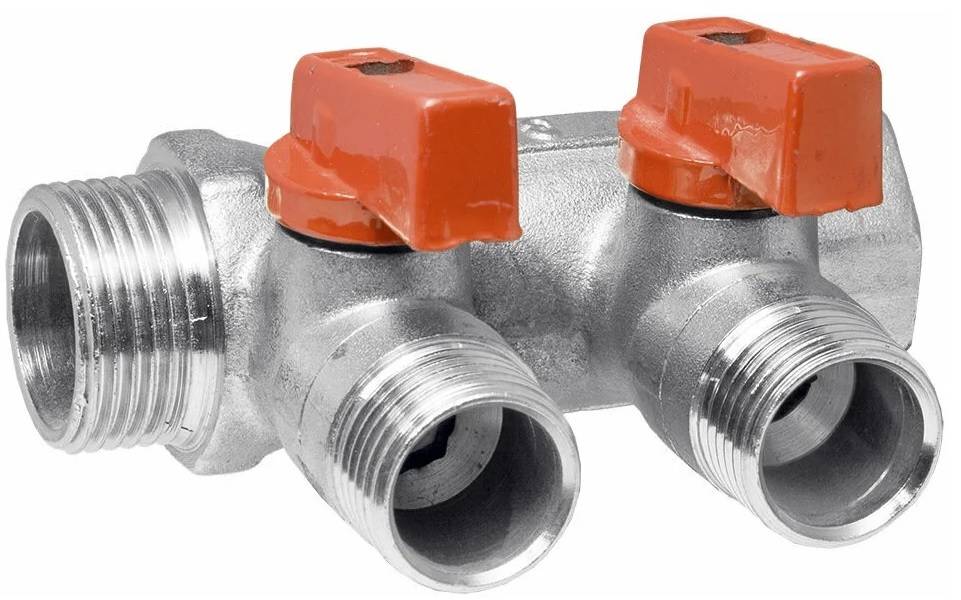

Коллекторы с установленными вентилями проще в монтаже (не нужно монтировать каждый вентиль отдельно)

Если число потребителей не совпадает с количеством отводов, приобретите несколько коллекторов и составьте из них один. Для подключения к подающей трубе из полипропилена или сшитого полиэтилена, приобретайтете коллекторы из этих материалов. Они дешевле металлических, не уступают в надежности и проще в монтаже.

Учитывайте, что полипропиленовый коллектор соединяют пайкой, а полиэтиленовый – компрессионными фитингами.

Если в системе водоснабжения отсутствуют фильтры горячей и холодной воды, система учета потребления и обратный клапан, приобретите и установите их перед коллектором. Расположение приборов неподалеку от коллектора, в одном смотровом люке, облегчает ремонт и обслуживание системы водоснабжения.

Если вы не можете решить, коллектор из какого материала долговечней, знайте, что срок службы труб из меди, нержавеющей стали и пластиков превышает 50 лет, а срок службы шаровых кранов не превышает 20 лет. Поэтому приобретайте коллекторы без кранов. В случае выхода кранов из строя вы замените их и коллектор продолжит службу.

Коллектор полипропиленовый с кранами

Стоимость

Стоимость коллекторов зависит от материала, конфигурации и производителя и указана ниже:

Полипропиленовый, 6 кранов, диаметром 40х20 мм, KALDE, под пайку – 1600 рублей;
Полипропиленовый, 3 крана, диаметром 40х20 мм, KALDE, под пайку – 480 рублей;
Полипропиленовый, 2 крана, диаметром 40х20 мм, KALDE, под пайку – 320 рублей;
Латунный, без кранов, 4 отвода, без кранов, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 750 рублей;
Латунный, без кранов, 4 отвода, без кранов, все резьбовые соединения (внутренняя резьба), диаметром 1х¾ дюйма VALTEC – 700 рублей;
Латунный, 3 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 1400 рублей;
Латунный, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, ELSEN – 1300 рублей;
Нержавеющая сталь, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная) 3/4х1/2 дюйма, FAR – 2200 рублей.

Монтаж

Выбрав коллектор (сборку из нескольких блоков) на горячую и холодную воду, приобретите фитинги и дополнительные элементы – фторопластовый уплотнительный материал(ФУМ), резиновые прокладки, переходники необходимых размеров. Желательно приобретать коллекторы, трубы и фитинги одного производителя.

Известны случаи, когда трубы, коллекторы и фитинги разных производителей отличались в размерах настолько, что качественная сборка была невозможна. И приходилось покупать другие фитинги. Поэтому перед покупкой проверьте, совпадают ли их размеры.

Перед установкой коллектора смонтируйте водопроводы каждого потребителя, фильтры для воды, счетчики и обратный клапан. И только после этого устанавливайте и подключайте коллектор

Такая последовательность действий позволит снизить нагрузку на места соединений и предотвратит их повреждение при монтаже(это важно, если вы не имеете опыта подобных работ). Использование коллекторов во много раз повышает стоимость прокладки водопровода и увеличивает комфортность использования воды

Из статьи вы узнали, как выбирать коллекторы, что необходимо для их монтажа и в какой последовательности устанавливать коллекторные системы водоснабжения

Использование коллекторов во много раз повышает стоимость прокладки водопровода и увеличивает комфортность использования воды. Из статьи вы узнали, как выбирать коллекторы, что необходимо для их монтажа и в какой последовательности устанавливать коллекторные системы водоснабжения.

Как и где устанавливать коллектор для воды?

Выбор места расположения распределительного коллектора должен основываться на размещении оборудования в одинаковой отдалённости от гребёнки. Если этим пренебречь, то на самых протяжённых участках трубопровода будет возникать повышенное давление
, которое негативно сказывается на его состоянии.

Если планируется устанавливать распределительную гребёнку для отопительной системы нужно учитывать главное правило – допустимая разница в длинах разных участков трубопровода от коллектора к радиаторам отопления не должна превышать соотношения 1:2. Проще говоря, длина труб от первой батареи до гребёнки и последующих радиаторов не должна быть меньше чем в 2 раза.

В случае превышения указанных параметров добиться правильной работы коллекторной разводки отопительной системы не получиться. Если в здании существует несколько этажей, то гребёнка должна устанавливаться на каждом из них. При этом существует несколько способов размещения
распределительного коллектора:

в специальном монтажном шкафу;
непосредственно на стене.

Для установки гребёнки на стене в ней обустраивают специальную нишу немного выше уровня пола. По размерам ниша должна соответствовать коллектору с учётом, что к нему будет выполняться подсоединение труб системы отопления. Место размещения гребёнки обязательно должно быть сухим. Чаще всего для этого выбирают коридор или подсобное помещение
, где коллекторная система не будет мешать.

Необходимое устройство? Этим вопросом задаются при проведении ремонта в квартире, когда появляется необходимость замены старых труб. Ранее, в «эпоху стальных труб», никто не задумывался о разводке водопровода от центрального стояка по квартире: от крана стояка отходила труба, которая доставляла воду. Если нужно было развести воду в двух направлениях – применяли тройники. Сегодня, при замене труб, также можно использовать тройники и другие распределительные фитинги, но более рациональным решением будет установка специального коллектора для воды.

Критерии выбора коллектора для воды

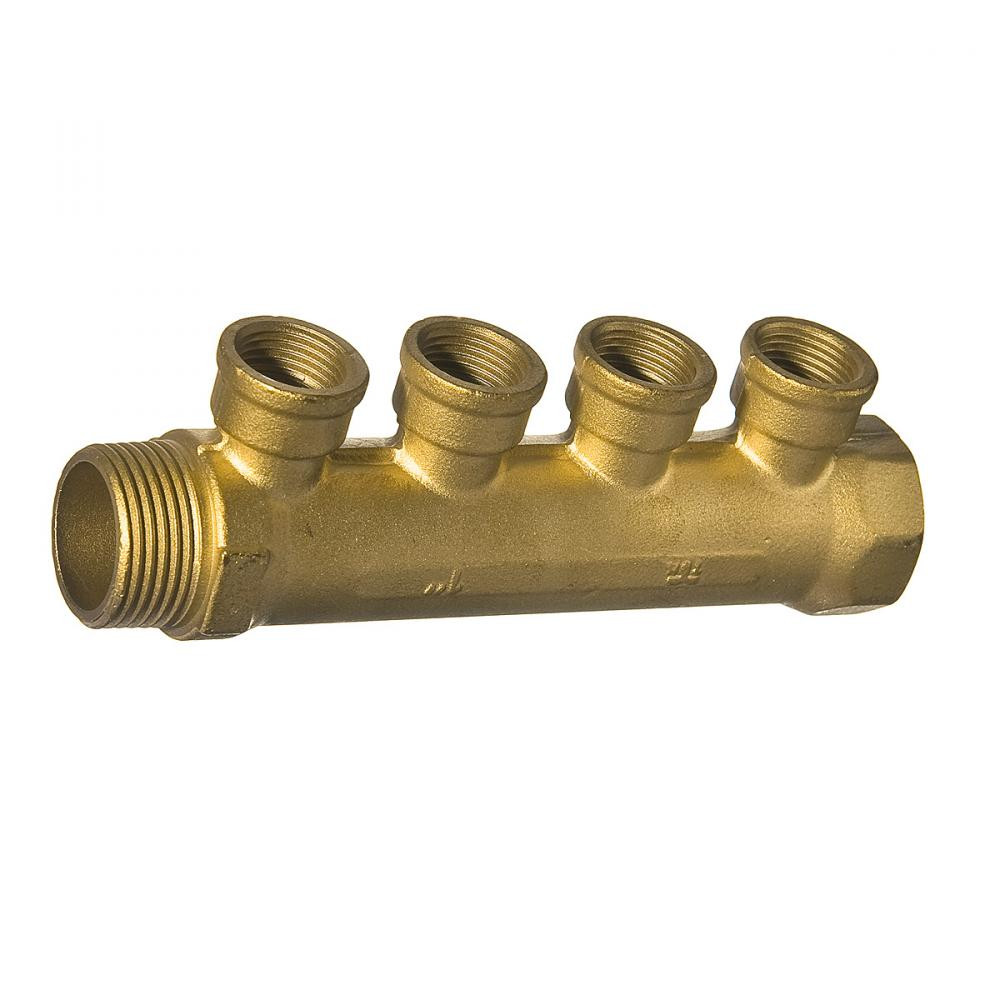

Коллектор для воды – очень удобный элемент системы домашнего водоснабжения. Это устройство в виде полого цилиндра, выполненного из латуни, которое служит распределителем воды между потребителями. Оно имеет один вход – на стояке с водой и несколько выходов на трубы. Устройства можно устанавливать как на горячую, так на холодную воду

Выбирая оптимальное устройство нужно обратить внимание на:

· количество выходов коллектора должно равняться числу потребителей воды, включая бытовую технику (стандартные модели имеют 2-4 выхода);

· диаметр коллектора влияет на пропускную способность воды через оборудование;

· материал труб (на выводах коллектора под металлопластик и полиэтилен уже есть фитинги для таких труб);

· тип крана коллектора: шаровой, кран-букса, вентиль

Применение коллектора для подачи воды позволяет избавиться от тройников, поскольку трубы идут от выходов коллектора к конкретным устройствам. Это существенно снижает риск возникновения протечек. Также, при использовании коллектора, вода распределяется равномерно между всеми бытовыми приборами, а при необходимости ремонтных работ, достаточно перекрыть нужный кран. В другие места вода будет поступать как обычно.

Преимущества коллекторной разводки воды

Коллекторная разводка – надежный, экономичный и удобный способ использования труб в системе водоснабжения. Она имеет массу преимуществ:

1. Можно отключать воду в конкретном месте с возможностью дальнейшего использования других бытовых приборов.

2. Краны управления всей системой находятся в одном мете, куда имеется свободный доступ. Это может быть сантехнический шкаф или отдельное помещение.

3. Стабильное давление в системе и защита от перепадов.

4. Минимальный риск протечек и ремонта, ведь от коллектора отходит цельная труба.

Распределительный коллектор

Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?

Преимущества

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

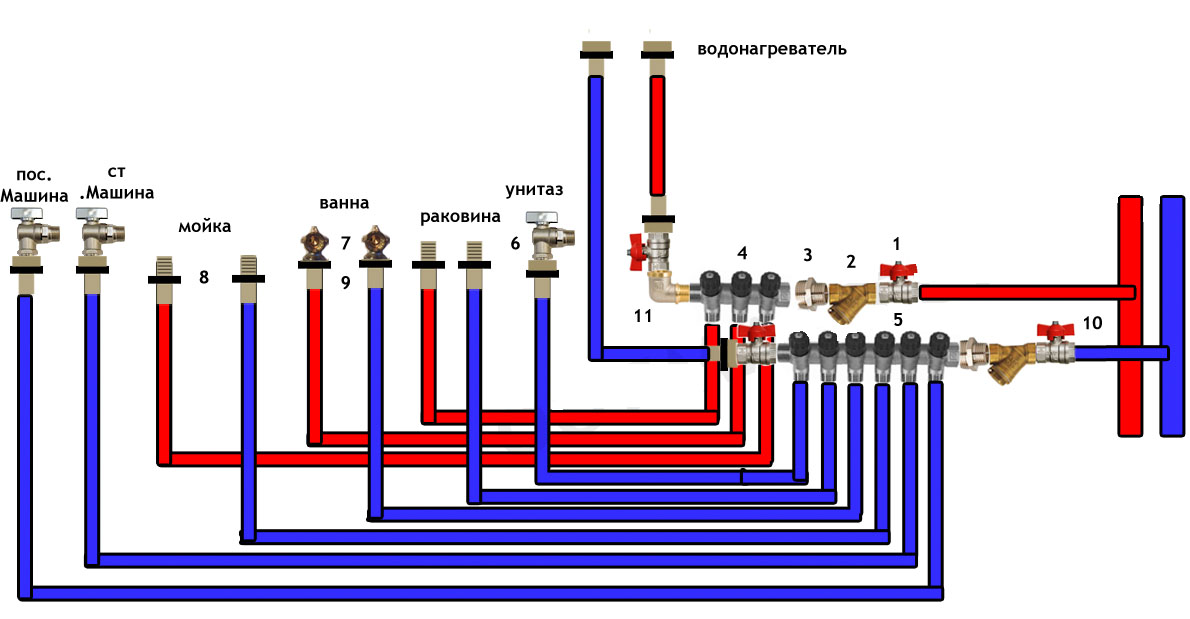

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой

Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.

Недостатки

Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:

Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;

Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу

Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;

Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки

Монтаж

Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

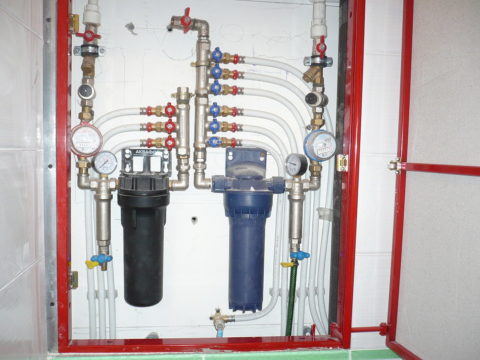

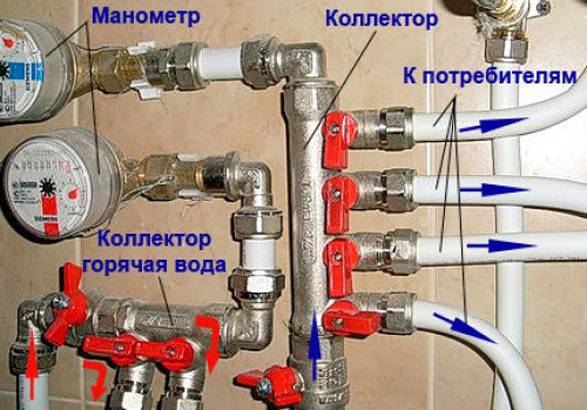

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

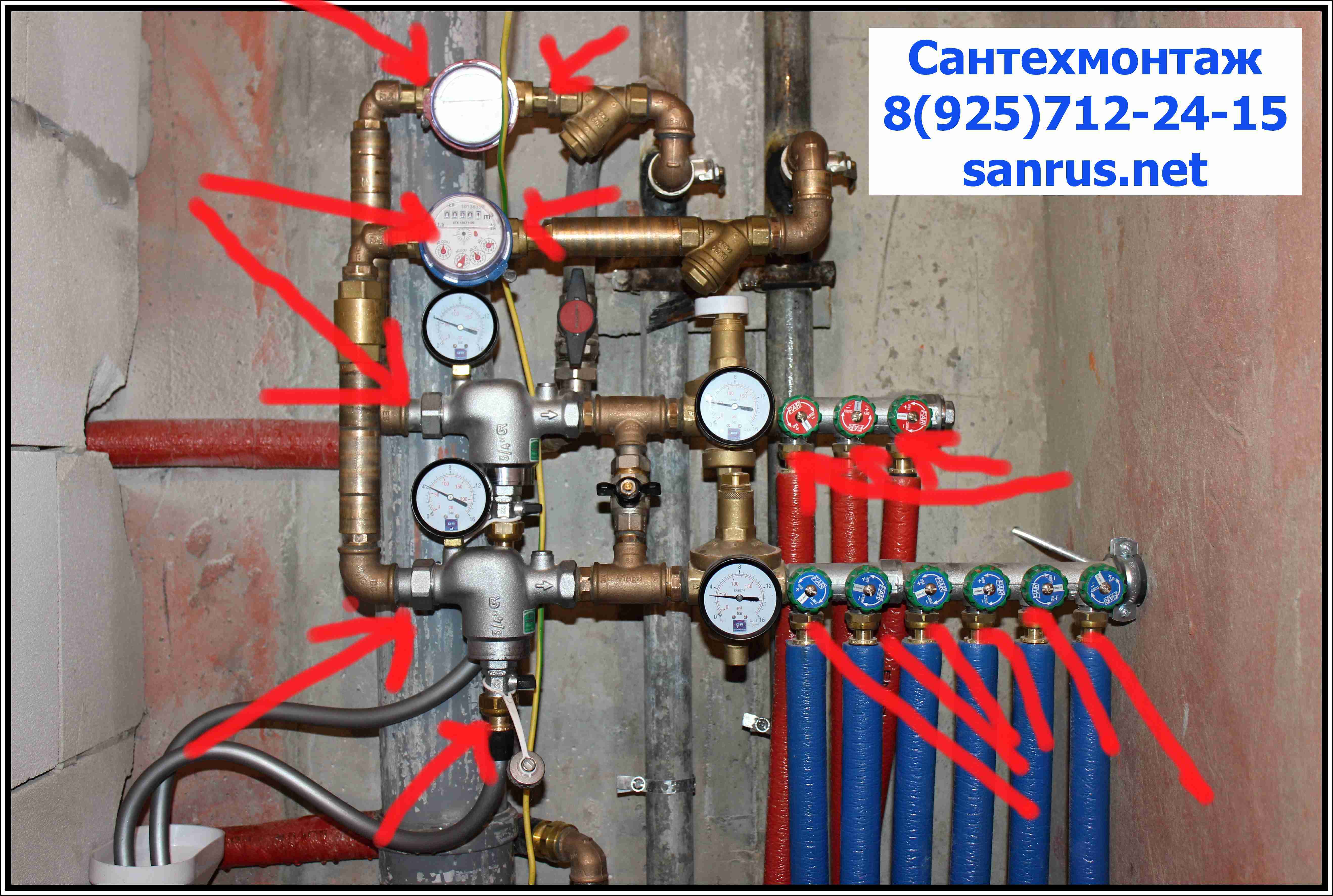

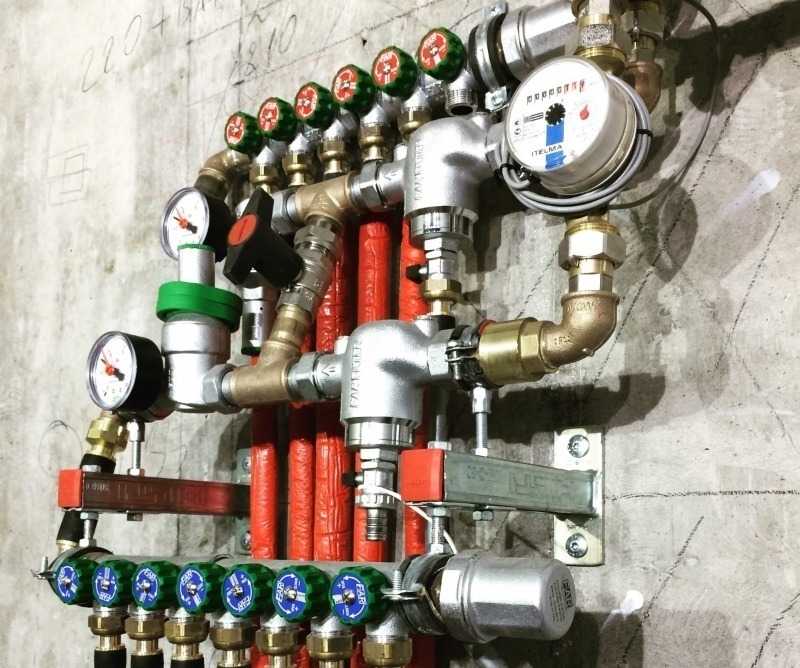

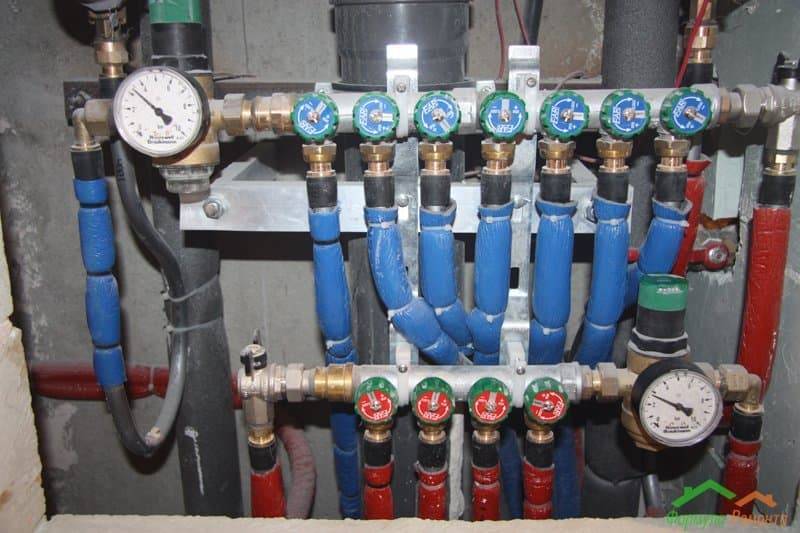

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20

Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

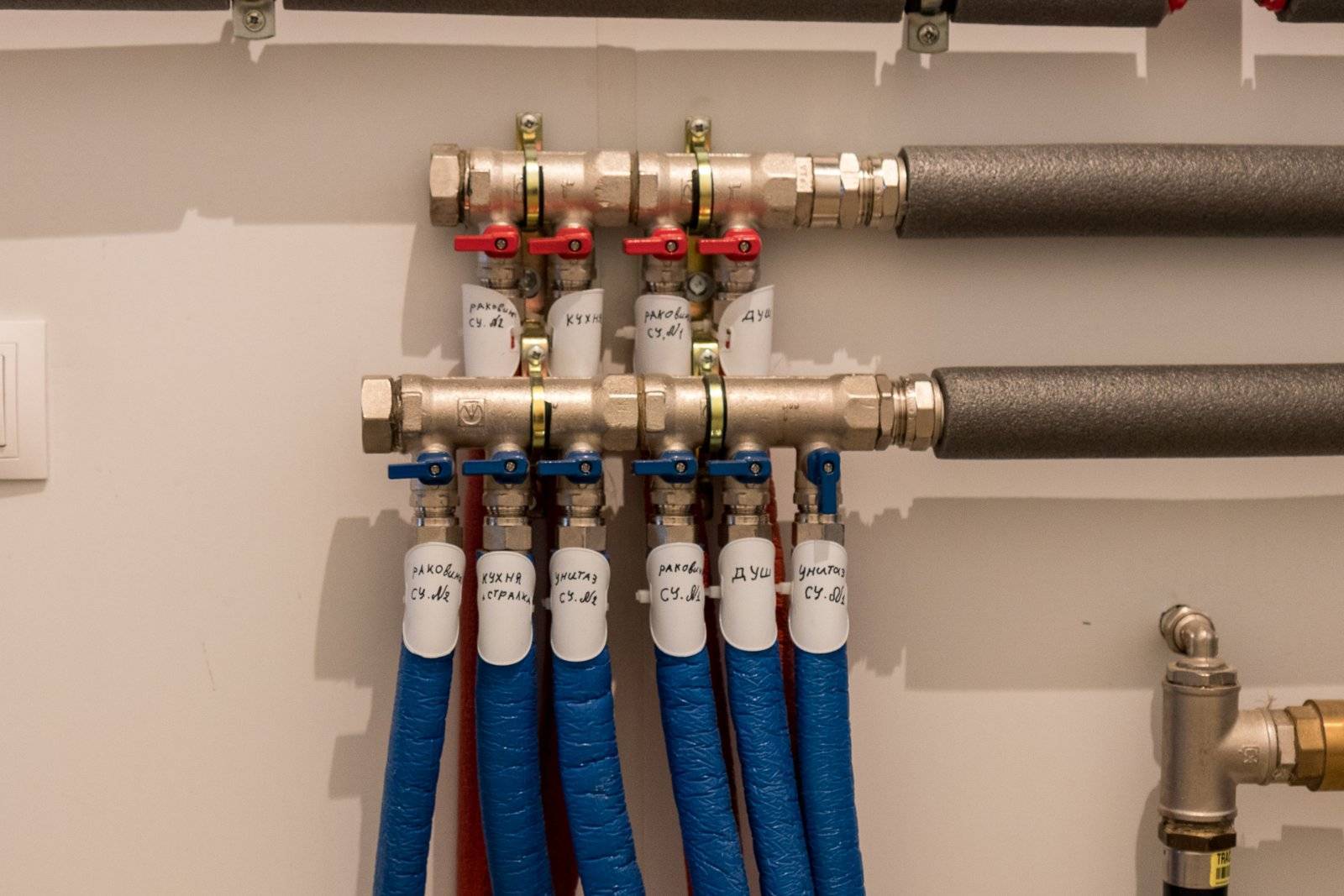

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах

Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

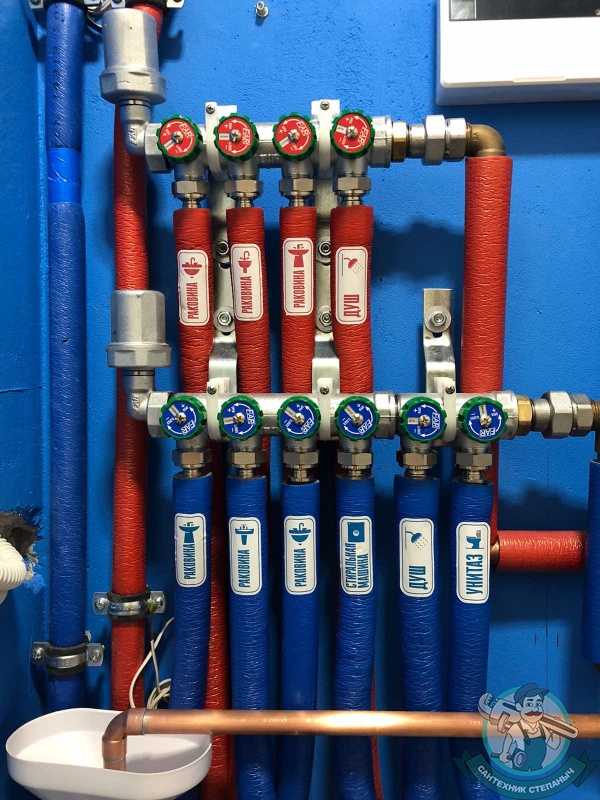

Обратите внимание: все подводки теплоизолированы

Какие трубы использовать для разводки воды?

Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.

В список входят:

Сшитый и термостойкий полиэтилен;
Металлопластик;

Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах

Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

Гофрированная нержавейка на водоснабжении

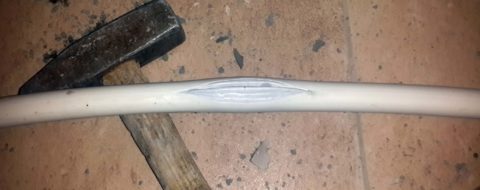

Металлопластиковая труба на фото разрушилась при гидроударе

Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.

Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Лучшие бюджетные коллекторы для водоснабжения

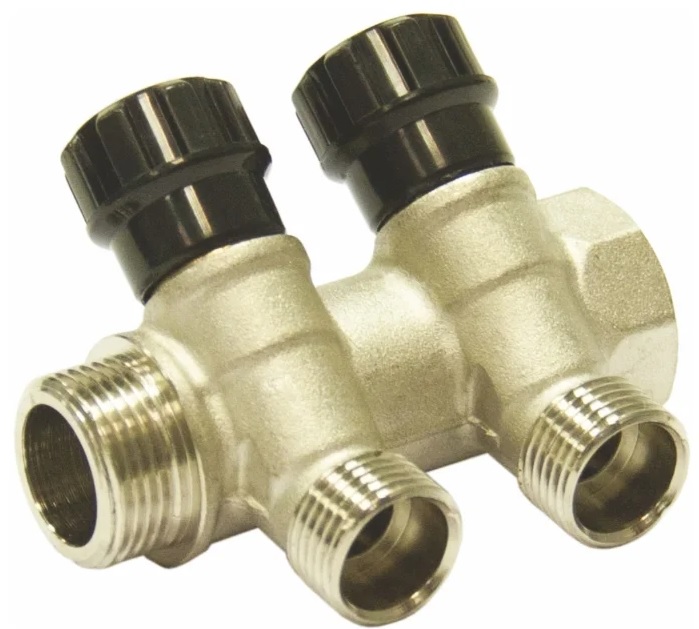

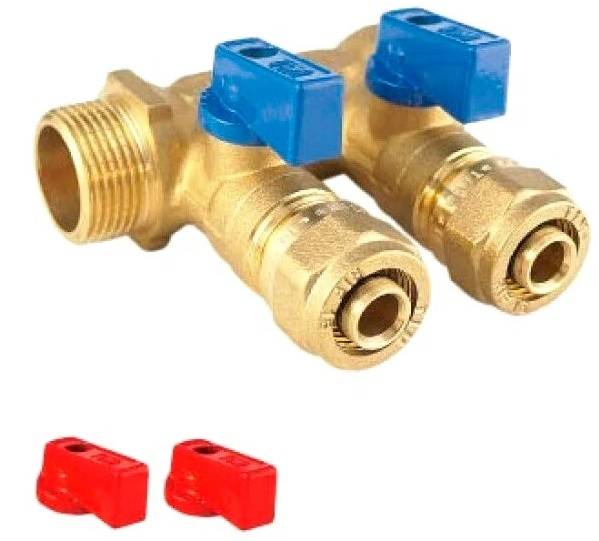

Tim 200-3/4(2) 3/4″ НР-ВР, 2 отвода 16 мм

Универсальная модель, изготовленная из латуни, может использоваться в системах водоснабжения, а также напольно-отопительных или радиаторных для распространения и управления рабочей средой. Она предназначена для подключения 2 абонентов, либо применения в качестве промежуточного звена для расширения функционала. Комфортное резьбовое соединение простое в установке, а также, без каких либо проблем может быть демонтировано во время подключения дополнительных устройств, либо профилактических работ.

~~Tim 200-3/4(2) 3/4″ НР-ВР, 2 отвода 16мм~~
Достоинства:

выдерживает температуру воды до 95°С;
максимальное возможное давление 10 Бар;
резьбовое выходное соединение;
распространенный диаметр;
латунь;
не ржавеет;
универсальность.
