Самостоятельная сборка коллектора для теплого пола

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
Нельзя установить расходомеры;
Требуется защитный ящик большего размера из-за массивности конструкции;
Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Составьте схему трубопровода

Соединение полипропиленовых труб осуществляется довольно просто, но — как и с любой другой конструкцией — перед началом работ желательно подготовить примерную схему монтажа.

Набросайте на бумаге чертёж с расположением точек врезки, запорной арматуры и других нужных деталей. Так вы сможете сразу прикинуть длину труб, а также определить расположение, тип и количество необходимых фитингов.

Поскольку при соединении нагреваются оба конца трубопровода, для удобства монтажа важно, чтобы один из них оставался свободным. Часть труб с фитингами можно собрать на столе, а затем установить в нужном месте, выполнив всего один стык. Всё это поможет предусмотреть схема сборки

Всё это поможет предусмотреть схема сборки.

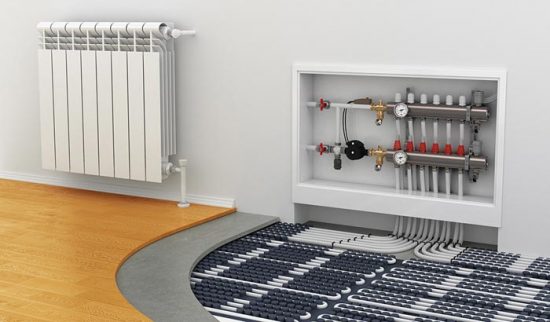

Как устроена система теплого пола

Привычные радиаторы, в недавнем времени являющиеся единственно возможными установками для отдачи тепла в доме, постепенно вытесняются теплыми полами и потолками. Они могут работать за счет электричества и за счет горячей воды. Второй вариант считается более практичным и, при желании, водяной теплый пол можно сконструировать своими руками. В отопительной системе водяного пола нет ничего сложного. В его схему входят несколько элементов:

Водонагревательный котел. Он должен достаточно хорошо нагревать воду, распределяющуюся по всем трубам и еще иметь некоторый запас мощности. Если это выражать в цифрах, то дополнительная производительность должна равняться 15-20% от суммарной мощности теплых полов.

Водяной теплый пол

Трубы, которые могут быть полипропиленовыми, а могут изготавливаться из специального сшитого полиэтилена, для разводки воды и трубы для выкладывания поверхности пола. Диаметр этих труб должен быть не менее 16-20 мм, а также они должны выдерживать температуру до 95°C и давление в 10 Бар.
Коллектор — разветвитель с отводами. Это необходимый элемент к которому подключаются несколько контуров от центральной линии подачи теплой и обратного забора уже охлажденной воды.

Правила монтажа

Установка и подключение гребенки для теплого пола — процессы несложные, если в комплектацию устройства входят все необходимые элементы.

Монтаж коллектора осуществляется исходя из правил и требований, описанных в инструкции конкретной модели.

Коллекторный шкаф

Этапы монтажа:

изначально собирается корпус из раздельных секций, чтобы выполнить монтаж надо скрутить вместе отдельные звенья с 2-3 ответвлениями;
затем он крепится на кронштейны;
на следующем этапе подсоединяются заглушки, запорная арматура и приборы контроля;
далее устанавливается насос, его монтируют либо на подающую трубу, либо на выходящую;
подключается насос и клапан с сервоприводом;
затем монтируются идущие к котлу магистрали;
подсоединяются контуры.

Получаем готовый к работе коллектор, который будет отвечать за эффективный нагрев тёплого пола.

Коллектор для теплого водяного пола: как сделать?

Говоря простым языком коллектор-это просто труба. К этой трубе присоединяются другие трубы, которые образуют целостную систему. В зависимости от того, сколько труб подключается к нему, столько он и имеет мест резьбы. В коллекторе для теплого водяного пола цена зависит, в том числе и от количества резьбы на нём.Чем больше резьбы, тем цена дороже.

Принцип работы

Как он работает? Если очень просто, то принцип состоит в том, что вода подается из нагревающего бака в него и по нему переходит, по ответвлениям всей площади пола. Потом она, остывшая, переходит обратно в бак, где нагревается и идёт обратно.

Из чего состоит?

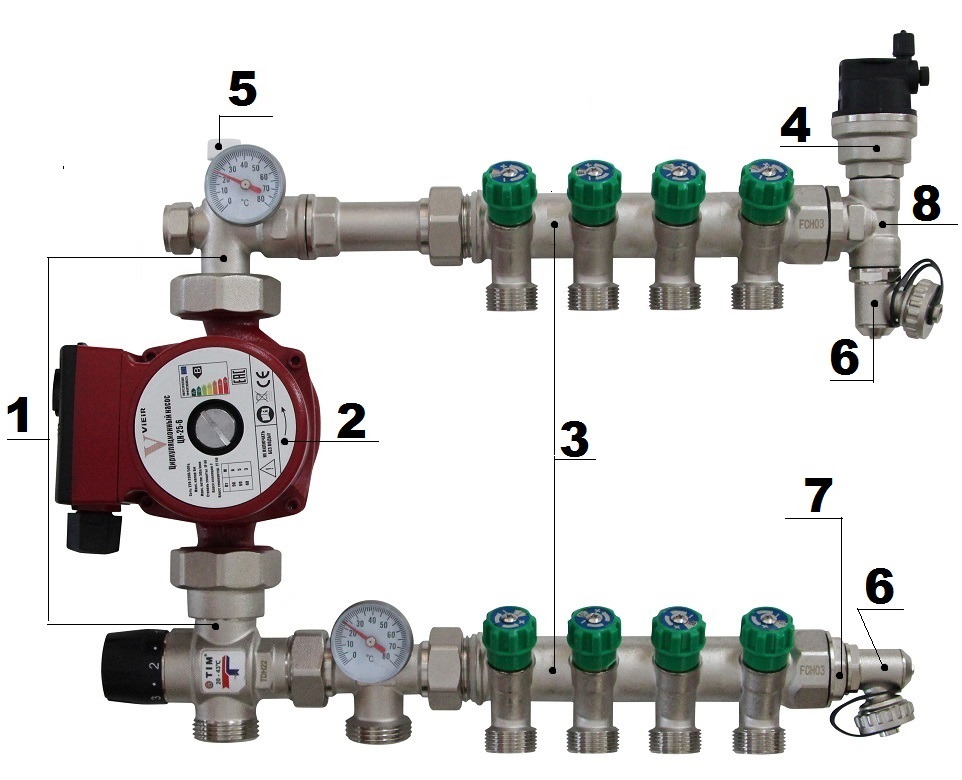

Он состоит из различных коллекторов, переходников, отводчика воздуха, сливных кранов, автоотводчика воздуха, клапана для отсека, европейского конуса, детали для закрепления изделия. Так вкратце выглядит схема сборки коллектора водяного теплого пола.

В основном используется 4 главных вида:

Обычная сборка, где есть труба с европейскими конусами. Больше ничего в такой сборке нет. Это вид подходит больше для водоснабжения.
Система для теплого водяного пола своими руками делается, в большинстве случаев, из китайских коллекторов. Главная особенность данных деталей в том, что закручивающиеся вентили находятся на изделии. При эксплуатации с ними нет особых проблем кроме одной. Обычно из-под кранов капает вода. Это проблема даже не изделия, а плохого качества воды.Такая проблема решается очень легко. Идет замена резиновых уплотнителей. Это тоже недорогой вариант.Он не предполагает каких-то изысков, типа установки терморегулятора воды. Такой вид схемы сборки коллектора водяного теплого пола годится только для маленьких домов.
Это уже вариант, требующий более серьёзных финансовых затрат. Здесь отсутствуют шаровые клапаны, но есть вентили для регулирования, а также европейские конусы под трубы из металлопластика. На эти вентили можно установить специальные приводы, которые будут работать с термостатами, установленными в комнате и регулировать открывание и закрывание вентилей. Таким образом, будет осуществляться регулировка тепла в системе.
Бывают такие случаи, когда нельзя выполнить равные контуры. Тогда приходится прибегать к помощи расходомеров. С помощью расходомера можно очень точно отрегулировать проток тепла и если вы используете расходомеры, вне зависимости от длины контуров, поток будет одинаковый. Этот вид используют для подающего коллектора, то есть для подачи воды из бака, а для обратной подачи можно купить более дешёвый вариант с обычными вентилями.

Нельзя устанавливать подающий коллектор внизу, а обратный сверху. Тогда горячий подающий будет греть обратный. Все конечно будет работать, но это в корне не правильно. Также можно отметить еще несколько видов коллекторов для теплового пола, которые имеют место быть.

Это труба, которая имеет смесительный узел, а также с термостатом. Для тех, кто не имеет финансов можно сделать его из полипропиленованных труб и таких же муфт.

Важно понимать, что сам принцип работы коллектора для теплового пола такой же, как и работа обычной батареи!

Функциональные основы и базовые разновидности коллекторов

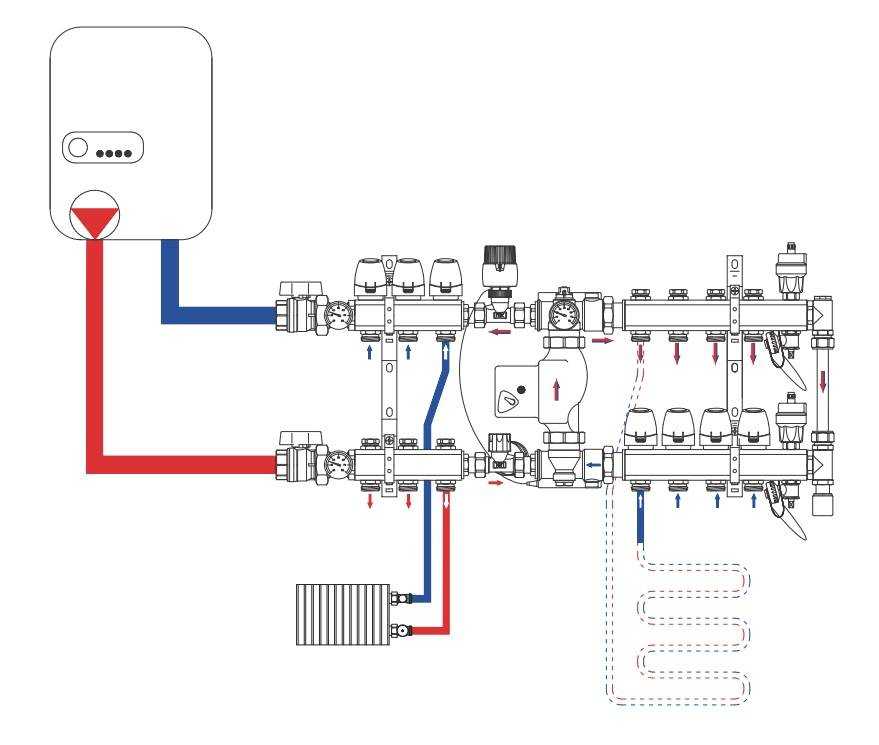

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Практические моменты установки распределителя водяного ТП

Сборку и установку коллектора для теплого пола лучше выполнить перед раскаткой трубопроводов контуров. В этом случае один конец трубы сразу фиксируется в месте постоянного подключения, затем, после раскладки петли закрепляется второй.
Установив гребенку с автоматическим воздуоотводчиком в верхней точке системы, вы навсегда избавитесь от проблемы её завоздушивания

Если же распределитель находится, например, в подвале, то придется ставить дополнительные клапаны для удаления воздуха где-то на самих петлях.
Каждая из гребенок должна иметь незначительный установочный уклон (подъем к воздухоотводчику) для сброса воздушных пробок.
Выбирая сборочную схему коллектора без смесительного узла, в которой температура в петлях регулируется термостатическими клапанами (RTL регулировка), следует принимать во внимание длину трубопроводов в нагревательных ветках. Подмечено, что такая схема неплохо работает, если длина трубной петли не превышает 50 м для трубы Ø 16 мм

Если же протяженность веток выше, то предпочтительней схема коллектора теплого пола с насосным смесительным узлом (НСУ).

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Как сделать гребёнку?

Мастера, желая сэкономить финансы на коллекторе для тёплого пола заводского производства, предпочитают собрать оборудование своими руками. Для этого используют комплект фитингов из латуни, из сшитого полиэтилена или из полипропилена.

Для обогрева небольшого помещения используют регулирующую систему из одного трёхходового или двухходового клапана. Количество переходников должно соответствовать числу напольных контуров.

Латунные фитинги соединяются в одну линейку резьбовым методом. Оборудование из полипропиленовых переходников собирают с помощью пайки.
Трёхходовые или двухходовые смесители устанавливают на обратном контуре, на каждом патрубке для охлаждённой жидкости. Смесители оборудуют термоголовками. Они контролируют и регулируют температуру теплоносителя в системе обогрева.
Циркуляционный насос устанавливают около котла на холодной трубе.
С правой стороны системы фитингов, соединённых в линейку, закрывают концевой трубкой. Её устанавливают и на холодный, и на горячий коллекторы.
Если на каждом контуре установить шаровые краны, то температуру теплоносителя можно регулировать вручную.

Для установки напольного отопления, которое состоит из 5 и более контуров рекомендуют использовать заводской коллектор. Предварительно определяют мощность системы, степень проходимости трёхходовых клапанов и наполняемость магистрали.

Приобретают гребёнку для тёплого пола, которая настроена на определённые параметры. Мощность напольного обогрева самостоятельной сборки просчитать непросто. Возможны аварийные ситуации.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

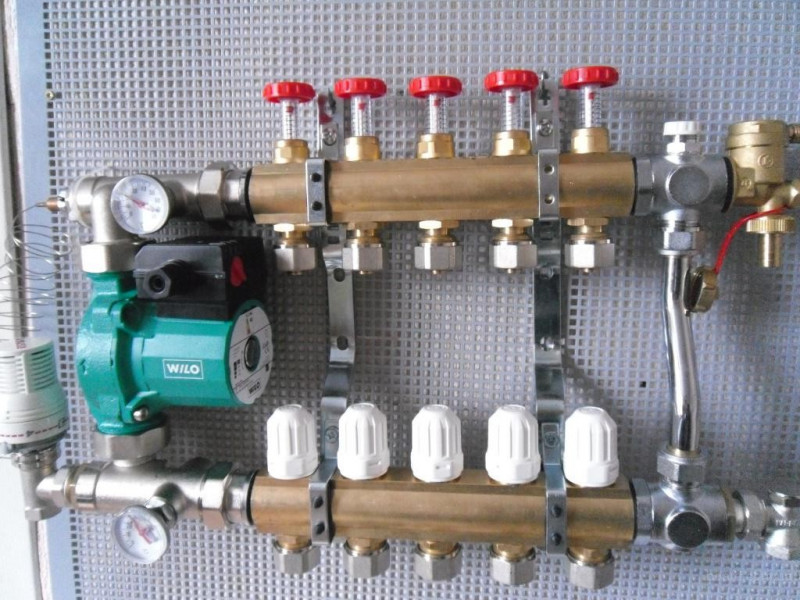

Монтаж смесительного узла для теплого пола своими руками

Для правильной сборки узлов смесителя нужно предварительно изучить назначение и принцип действия каждого из них. Нужно понять, как они взаимодействуют друг с другом

И очень немаловажно иметь хотя бы какой то опыт проведения сантехнических работ

Кажется, проще купить готовый узел в специализированном магазине и подключить его согласно инструкции. Кстати, такой смеситель обойдется в 15 – 30 тысяч рублей. А качество сборки и конструкции отнюдь не гарантировано.

Монтаж смесителя своими руками может быть произведен в такой последовательности:

на выходное отверстие трехходового смесительного клапана привернуть трубку – удлинитель 100 мм;
на второй конец удлинителя установить циркулярный насос, учитывая направление подачи жидкости. Оно обозначено стрелкой на корпусе. Мощность перекачки устанавливается переключателем насоса и может иметь три значения – 40-45, 60-65 или 80-85 Вт/час. Таким образом, можно регулировать скорость перекачки теплоносителя и, опосредованно, скорость теплообмена;
к выходному отверстию насоса уже можно подключать «горячий» конец контура теплого пола;
«холодный» конец («обратку») нужно подключить к отводному отверстию трехходового клапана;
если к входному отверстию смесителя подключить подачу горячей воды от котла, система может работать в такой комплектации.

Но обеспечить работу такой примитивной системы можно только постоянно находясь рядом с ней и контролируя ее состояние тактильно и визуально. Это невозможно, поэтому немного усовершенствуем систему:

сразу за насосом, через тройник, установить «гребенку» с количество отводов равному количеству контуров в системе теплых полов, плюс один отвод для байпаса. На тройник установить термометр циферблатного типа;
на каждый отвод установить шаровой кран;
к шаровым кранам подсоединить горячие концы каждого контура, холодные концы подключить к соответствующим выходам второй гребенки такой же конструкции;
установить байпас на последний отвод первой гребенки, второй конец байпаса соединить со второй гребенкой;
на конец гребенки со стороны смесительного клапана установить тройник для термометра циферблатного типа. Он предназначен для измерения температуры охлажденного в контурах отопления теплоносителя;
далее нужно установить второй тройник, его верхний отвод соединить с трехходовым смесителем, на свободный выход установить датчик терморегулятора смесителя. Датчик подключить к терморегулятору;
от второго конца гребенки сделать отвод в котел.

Кроме того, в системе желательно применение механических терморегуляторов на каждый регистр отопления отдельно. Эти изделия устанавливаются на гребенке горячего входа.

На гребенке обратки нужно установить расходомеры для контроля интенсивности обращения теплоносителя в каждом регистре и контроля наличия потока жидкости как такового.

Конструкции смесительных узлов могут быть самыми разными, просто нужно понимать взаимодействие каждого элемента и правильно их использовать.

Чего следует избегать категорически

Попадания в систему теплого пола теплоносителя с температурой более 80оС. Трубы, в том числе и пластиковые, выдержат такую температуру, а вот стяжка разрушится через несколько часов.
Температура поверхности теплого пола не должна превышать 31оС. При более высокой температуре конвекционные потоки настолько мощны, что активно поднимают в воздух пыль с пола. Это чревато легочными заболеваниями и различными аллергиями.

Смесительный узел для теплого пола своими руками – дело не простое, но вполне достижимое.

Где и как правильно установить коллектор?

Монтаж коллектора и его подключение к системе водяного теплого пола должен осуществляться с применением следующих рекомендаций:

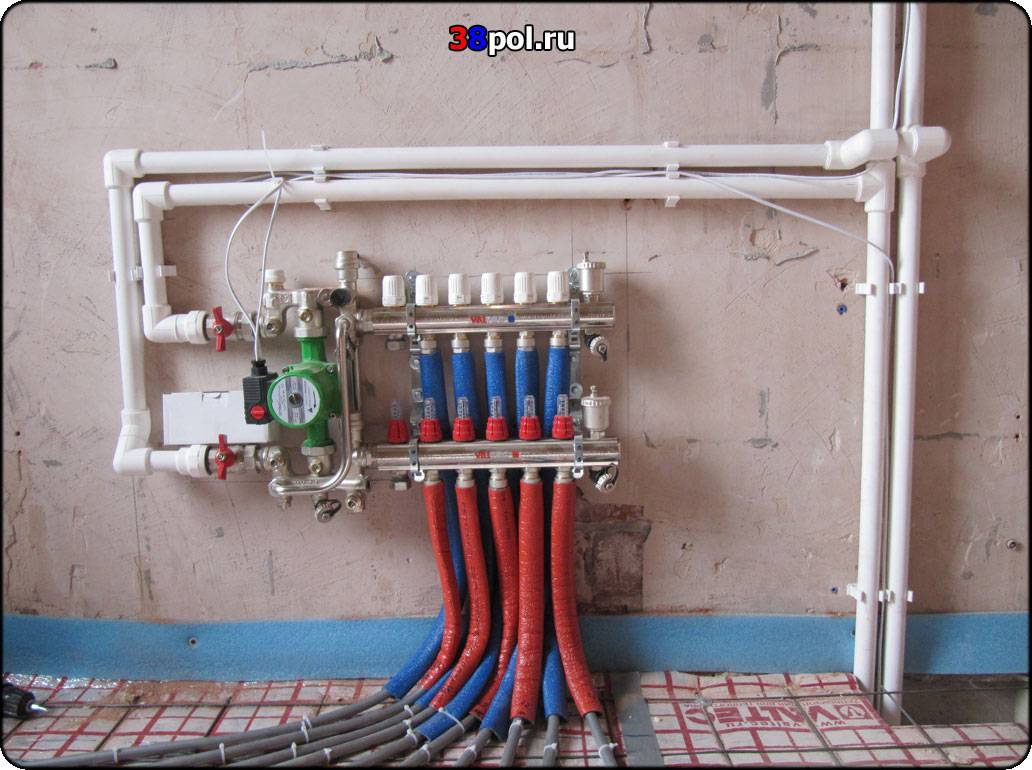

Правильное подключение коллектора

на один коллекторный узел должно приходиться не больше 9 контуров. В противном случае их должно быть несколько;
монтаж коллектора нужно проводить посередине дома. При этом все контуры должны иметь приблизительно одну длину;
коллекторный узел предпочтительней размещают в высшей точке;
монтаж всех элементов агрегата производится в специальном шкафу, который должен находиться в доступном для ограниченного количества людей месте.

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

сколько будет у вас отопительных контуров;
какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Как подключить коллектор к теплому полу?

Схема подключения коллектора к системе водяного теплого пола выглядит следующим способом:

Монтаж коллекторного шкафа. Он устанавливается на высоте не меньше 1 м от чернового пола.
Если использовать коллектор заводского изготовления, тогда трубопроводы для горячего и холодного теплоносителя уже поставляются в собранном виде. Они оборудованы кранами и необходимыми клапанами. Их необходимо только собрать, учитывая наличие 2 или 3 ответвлений.
Дальнейший монтаж системы будет проходить намного проще, если закрепить трубки при помощи штатных кронштейнов.
Производится подключение приборов контроля (датчиков), запорной арматуры, элементов присоединения и заглушек. Схема монтажа каждой детали тщательно описана в инструкции от производителя. Всеми рекомендациями нужно обязательно пользоваться на каждом этапе работ.
Осуществляется монтаж образовавшейся конструкции в коллекторный шкаф.
Производится подключение циркуляционного насоса и клапана. Последний может быть с термоголовкой или сервоприводом. Монтаж данных элементов также происходит с учетом рекомендаций производителя.
К образовавшейся конструкции осуществляется присоединение трубопроводов от котла отопления. К отводам подключают трубы от нагревательных элементов.

Как выбрать?

Каждый производитель предлагает потребителю широкий выбор систем регулирования и смешивания для полноценной функциональности теплого пола.

Но, несмотря, на все разнообразие, принцип действия основывается на двух устройствах:

Универсальным вариантом принято считать устройство, имеющее трехходовой клапан. В основном используется либо для больших помещений, либо для отопления нескольких смежных.
Как вариант – монтаж сервопривода и погодозависимых автоматических приборов. Клапан самостоятельно контролирует и регулирует давление в системе, температуру циркулирующей воды и степень ее подачи.
Двухходовая обвязка, при которой осуществляется постоянный подогрев теплоносителя, клапаном регулируется лишь количество подаваемой воды. В этом случае смесительный узел функционирует как обычный механизм.
Но при этом исключается нежелательный перегрев в системе и обеспечивается полноценный прогрев помещения. Однако есть и свои минусы. Приборы такого порядка подходят для квартир и домов площадью менее двухсот квадратов. Обязательным к установке элементом является термостатический регулировочный узел, возможно, потребуется и расходомер.

Также при выборе устройства следует обратить внимание на его габариты. Размеры коллектора во многом зависят от числа контуров, которые планируется непосредственно подключить к системе теплый пол

Предлагаем посмотреть видео:

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Работа трёхходового клапана:

Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Трёхходовой клапан имеет два недостатка:

Изменение температуры пола происходит достаточно резко;
Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.

Facebook X
