Устройство коллектора для теплого водяного пола

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

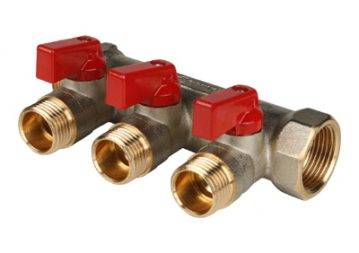

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Расположение коллекторных отделов

Как было замечено выше, поместить смесительный узел для теплого пола своими руками можно перед каждой из отопительных систем либо установить общий коллектор. В первом случае каждую группу нужно оснастить регуляторами температуры, аппаратурой расхода и такими вентилями:

1. Клапан балансировки обратки. Этот прибор задает необходимый уровень нагрева системы теплого пола. Внутри него происходит регулирование поступлений кипятка и холодного носителя из обратной системы. Для его поворота и фиксирования в необходимом положении используют шестигранный ключ. Окончательно зажимают клапан специальным крепежным винтом, чтобы избежать случайного смещения вентиля с заданных параметров. Кроме того, на устройство нанесена расходная шкала, регулирующая его пропускную возможность. Обычно она ограничена пятью кубическими метрами в час.
2. Запорный вентиль балансировки радиатора. Это устройство служит для связи коллекторного отдела с остальными контурами отопительной системы и выполняет регулировочные функции. Чтобы установить его в необходимом положении так же, как и в первом случае, используют шестигранник и прижимной винт.
3. Переливной клапан. Этот прибор поддерживает постоянное давление в системе путем непрерывного перелива лишнего теплоносителя в байпас. Такое свойство отличает его от обычного предохранительного вентиля, поскольку последний регулирует давление однократным выпуском жидкости. Параметры необходимые для нормального функционирования теплого пола устанавливают с помощью специальной рукоятки управления.

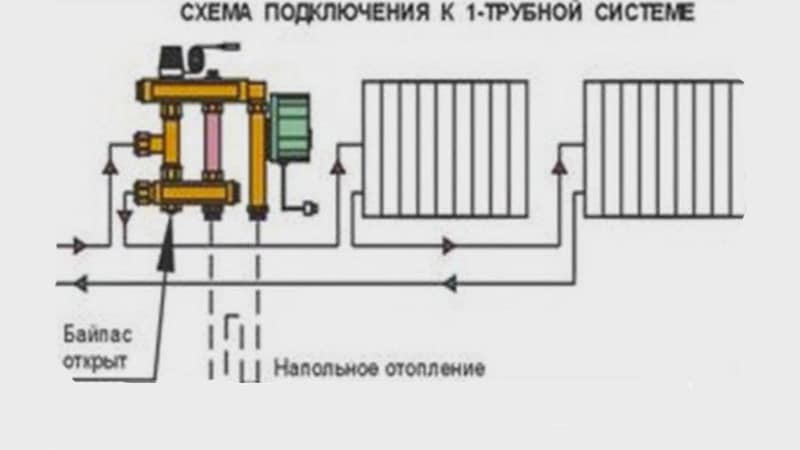

Схемы установки систем отопления могут отличаться. Например, для цепи с одной радиаторной трубой обязательно предусматривают байпас. При этом он должен всегда быть открытым, чтобы избыток кипятка поступал напрямую в радиатор. Если же предусмотрен и обратный контур, то в байпасе нет необходимости.

Схема установки коллектора при отсутствии обратки

Если общая отапливаемая площадь невелика, целесообразно поместить коллекторный отсек на вторичном контуре.

Следует упомянуть, что все элементы коллектора можно не только собрать самостоятельно, а приобрести уже в готовом виде. Учитывая сложность расчета всех приборов, лучше доверить этот этап специалистам. После установки и подключения не забудьте провести тестовый запуск обогрева

При этом обратите внимание на степень нагрева пола и ее равномерность. Правильная регулировка температур гарантирует вам успешный результат

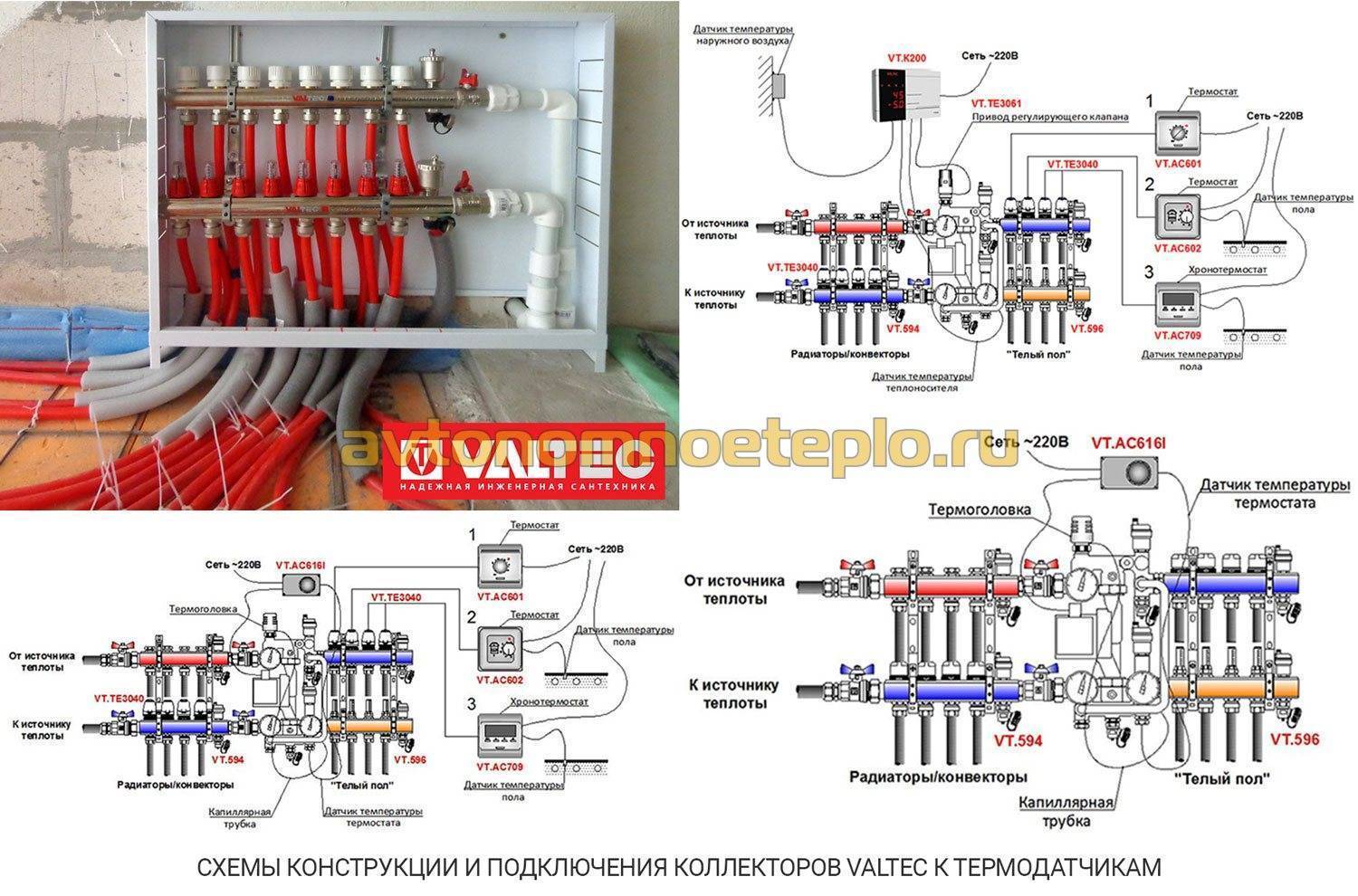

Схема расположения основных узлов при двухтрубной системе отопления

Установка и подключение смесительного отдела системы теплого пола, пожалуй, самый сложный этап в оборудовании этой конструкции отопления. Такие работы требуют специальных знаний и опыта для проведения расчетов. Если вы не уверены в своих силах, доверьте дело квалифицированным мастерам.

Схема расположения основных узлов при двухтрубной системе отопления

Коллектор для теплого водяного пола смешивает кипяток из системы с холодной водой обратки и направляет подогретую жидкость в трубы отопления

Собрать и подключить смесительный узел — посильная задача для каждого

Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

При самостоятельной установке смесительного узла, составьте схему его монтажа

Двухходовые клапаны — оптимальный вариант для оснащения системой подогрева небольшой площади жилья

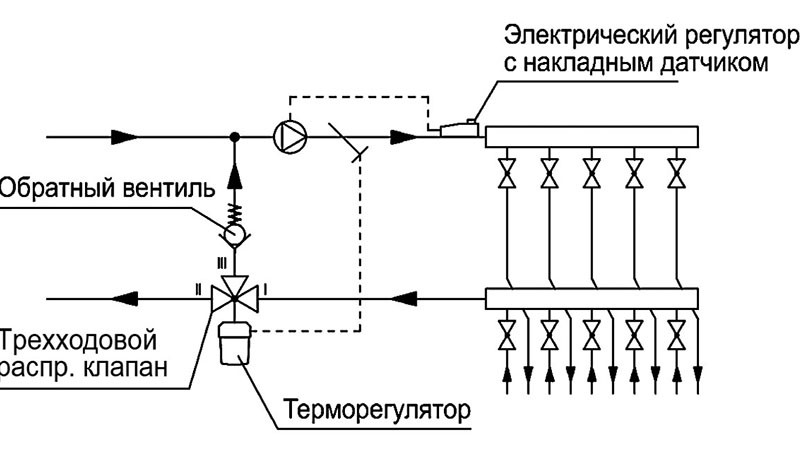

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Схема установки коллектора при отсутствии обратки

Перепускной клапан поддерживает постоянное давление в системе обогрева

Балансировочный клапан задает уровень нагрева системы теплого пола

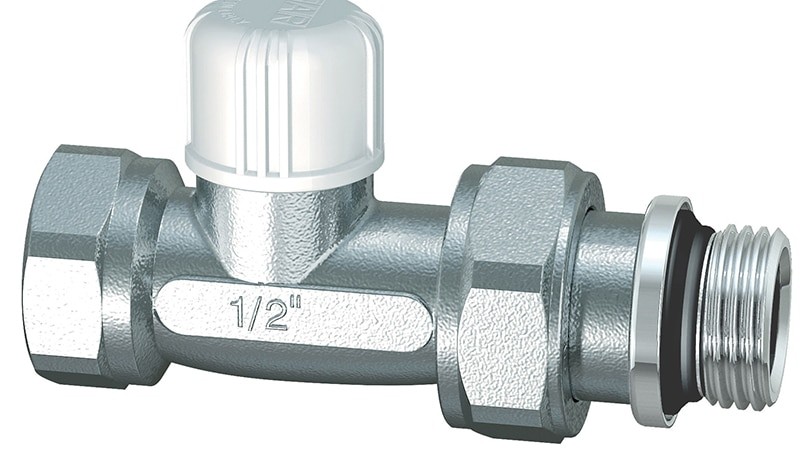

Запорный клапан балансировки радиатора в разрезе

Пример установки смесительного узла теплого пола в общей котельной дома

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

• распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
• гребёнка обратки с термоклапанами вместо расходомеров;
• автоматические воздухоотводчики;
• краны с заглушками для подачи и слива воды из магистрали тёплого пола;
• термометры температуры на входе и выходе;
• запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Инструкция по сборке коллектора теплого пола

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

Подключение коллектора своими руками

При монтаже коллектора своими руками нужно знать принцип работы деталей, из которых он состоит, последовательность их соединения и соблюдать рекомендации. При покупке комплекта к нему в обязательном порядке прилагается инструкция. Если же по каким-то причинам ее нет либо вы собираете устройство исходя из индивидуальных требований, то последовательность работ будет следующей.

Монтаж коллекторного шкафа. Короб устанавливается на равноудаленном расстоянии от всех контуров. Если по каким-то причинам это невозможно, например, при сложной планировке, то лучше установить несколько гребешков. Иными словами, когда контуров 12, лучшим решением будет установка 2 гребенок по 6 отводов каждый. Таким образом, будет достигнута равномерная температура по всему полу.
Короб монтируют в стену, если она не несущая либо вешают на нее

Важной условие – впоследствии коллекторная группа не должна закрываться тяжелой мебелью или декоративными элементами интерьера

Производим монтаж запорных кранов. Многие люди, при выполнении работ своими руками, игнорируют этот пункт, о чем сожалеют в дальнейшем. Дело в том, что эти устройства позволяют перекрыть поступление воды в нужный контур, тем самым работоспособность всей системы не будет утеряна. Запорные клапаны устанавливаются на каждую трубу, выходящую из контура.

Переходим к сборке узла смешения согласно прилагаемой инструкции. Для герметичности соединений нужно использовать прокладки либо компрессорные фитинги.

Подключаем трубы подачи и «обратки» к соответствующим отверстиям коллекторной группы.

Теперь нужно закрепить собранный смесительный узел на специальных кронштейнах. Часто они также идут в комплекте к оборудованию.

Установить сервопривод, технические заглушки, запорную арматуру. Сервоприводы устанавливаются согласно прилагаемой схеме, которая отличается для каждой модели.

Терморегулятор устанавливается на трубе, которая идет к котлу.

Собранную коллекторную группу можно прикреплять к трубе используя специальные звукопоглощающие хомуты. Такое устройство позволит не только избежать лишнего шума при работе системы, но и оградит стены от вибрации, возникающей при работе.

Производим установку циркуляционного насоса. Сначала это устройство крепится к смесительно-коллекторной группе, затем к труба, идущим от котла.

Заключительный этап – проверка герметичности всех соединений и пробный запуск. При этом нужно выставить минимальное значение температуры на терморегуляторе.

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

1. Клапан смешения обратки и подачи;
2. Запорный кран балансировки обогревательного прибора;
3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.
Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
2. Максимально допустимое давление в трубах;
3. Возможность расширения отопительной системы;
4. Ручное или автоматическое управление коллектором;
5. Электрическая мощность всех узлов и агрегатов;
6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

1. Тип декоративного напольного покрытия;
2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
3. Материал и диаметр труб контура;
4. Номинальная мощность котла;
5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Гребёнка для тёплого пола в сборе с насосом. Качественное (температурное) регулирование ТП

В основу данной методики положен принцип смешивания остывшего теплоносителя, поступающего из системы напольного отопления, с горячей водой от котла. В результате в контуры подается теплоноситель заданной температуры 35…45 °С. К базовому комплекту гребенки добавляются элементы смесительного узла:

• дополнительный циркуляционный насос для теплого пола;
• двух– либо трехходовой клапан, смешивающий горячую и остывшую воду;
• термоголовка с выносным датчиком температуры;
• термостат безопасности, управляющий работой насоса.

Вместо приведенного набора деталей можно купить готовый смесительный узел с насосом, стыкующийся с гребенкой теплого пола. Ниже на рисунке показаны подобные узлы от бренда Danfoss, рассчитанные на тепловую мощность напольного отопления 9 и 13 кВт:

Схема подключения гребенки теплого пола с двухходовым клапаном и термоголовкой работает следующим образом:

1. На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская весь теплоноситель в систему напольного отопления.
2. При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на сильфон термоголовки. Последний нажимает на шток 2-ходового термостатического клапана.
3. Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.
4. После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.

Конструкция коллектора

Распределительный узел для теплого пола состоит из двух основных частей:

• Напорный коллектор (подающая часть);
• Возвратный или обратный сервопривод.

Устройство напорной части предусматривает наличие специальных клапанов, которые обеспечивают перекрытие контуров механическим способом. Клапан выполнен из термостойкого материала, который имеет продолжительный срок службы, а дополнительный сервопривод обеспечивает его автоматическое регулирование. При этом клапан регулирует объем подачи воды, а сервопривод приводит его в движение.

Сервопривод в большинстве случаев оснащен индикатором рабочего состояния, что позволяет проверить работу системы и определить в каком положении находится клапан. В постоянном обслуживании и регулировке сервопривод не нуждается.

Автоматическое функционирование системы позволяет минимизировать участие оператора в работе смесительного узла, а устройство будет самостоятельно определять параметры работы клапанов.

Клапан обратного коллектора предназначен для гидравлической нормализации работы контуров теплого пола. Другими словами, возвратный клапан обеспечивает регулирование при падении давления в системе напольного отопления. Возвратный клапан также может иметь сервопривод.

Помимо этого, схема распределительного коллектора предусматривает наличие термометров, байпаса для регулировки температуры и воздухоотвода. Клапан наполнения слива является дополнительной опцией у некоторых моделей смесителей. Коллектор может быть оборудован циркуляционным насосом. Манометр, как дополнительный аксессуар также будет полезен при обследовании работы системы. Он устанавливается перед насосом. Перечисленное оборудование обеспечивает полное автоматическое функционирование коллектора.

Коллектор для теплого пола

Коллекторы для теплого пола могут иметь различные конструктивные особенности, в зависимости от требований к системе отопления.

В торговле представлен широкий ассортимент коллекторов, выпускаемых промышленно:

• С фитингами,
• С запорными вентилями,
• С регулировочными вентилями,
• С расходомерами,
• Спаренные в единую сборку,
• Коллекторные блоки.

С подключением фитингами.

Трубопроводы отопительного контура присоединяются к коллектору обжимными или пресс- фитингами.

Обжимные фитинги являются разъемными и монтируются обычным сантехническим ключом.

Пресс-фитинги являются неразъемными и монтируются специальными пресс-клещами.

Полипропиленовые фитинги используются при обвязке коллектора полипропиленовыми трубами.

Со встроенными кранами.

Коллектор со встроенными кранами не предназначен для регулировки параметров контуров отопления.

Конструкция такого коллектора не предусматривает присоединения регулирующей арматуры.

Обычно такие коллекторы используются в системах с небольшим количеством контуров (не более четырех) одинаковой длины.

С регулировочными вентилями

Коллекторы могут комплектоваться запорно-регулировочными вентилями на каждом отводе.

Регулировочные вентили могут соединяться через разборное резьбовое соединение. В таком случае существует возможность замены ручных регулировочных вентилей автоматическими.

С расходомерами

Расходомер – это сантехнический прибор для регулировки количества теплоносителя, поступающего в контур. Расходомеры бывают механическими и автоматическими.

Чаще всего применяется один из типов механического расходомера — поплавковый ротамер, в корпусе которого расположен поплавок внутри прозрачной колбы со шкалой.

Расходомеры соединяются с коллектором разборным резьбовым соединением.

Спаренная сборка

Спаренная сборка коллекторов состоит из двух гребенок с одинаковым числом отводов, смонтированных на монтажной раме.

Сборка комплектуется и собирается в заводских условиях.

Сборка коллекторного блока с насосом

В состав сборки со смесительным узлом и насосом входят коллекторная спаренная сборка, смонтированная на одной монтажной раме со смесительным узлом и насосом.

Обычно такие сборки производятся для стандартных размеров площади помещений и типовую схему отопления теплым полом.

В иных случаях сборку можно заказать в мелкоштучном производстве под Ваш проект отопления.

Материал гребенки

Коллекторы для теплого пола изготавливаются из полипропилена, латуни и нержавеющей стали.

Полипропиленовые коллекторы являются наиболее распространенными, так как отличаются высокой прочностью, устойчивостью к коррозии и долговечностью.

Коллекторы из латуни отличаются высокой прочностью и устойчивостью к коррозии, но требуют более тщательного ухода и обслуживания. Широкое применение таких коллекторов вызвано доступной ценой и широким ассортиментом готовых изделий как по количеству подключаемых контуров, так и стандартам подключения.

Коллекторы из нержавеющей стали отличаются высокой прочностью и устойчивостью к коррозии, а также имеют эстетически привлекательный внешний вид. Недостатком коллекторов из нержавейки является высокая стоимость.

Клапан на три положения

Такое устройство сочетает в себе функции питающего вентиля, а также балансировочного клапана. Он отличается от двухходового крана тем, что смешение жидкости внутри этого прибора происходит постоянно.

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Вентиль устроен так, что в его резервуаре между подачей кипятка и холодной воды находится задвижка, обычно установленная в положении на 90 градусов. Однако ее можно повернуть в ту или другую сторону, в зависимости от нужной вам температуры. Управление и регулировка осуществляется в них с помощью сервопривода и терморегулирующих датчиков. Без таких приборов не обойтись, если в доме проложено несколько теплопроводящих цепей. Кроме того, эти устройства уместны для зависимых от погодных условий отопительных систем.

В этих приборах контроллер погодных условий вычисляет нужную температуру и управляет вентилем. Аппаратура представляет собой сегмент в 90 градусов, разбитый на двадцать равных участков по 4, 5 градуса. Автоматическая сверка температур происходит каждые двадцать секунд. При несоответствии заданного параметра реальному нагреву носителя, прибор перемещает значение в нужную сторону на одно деление, то есть на 4, 5 градуса.

При всех своих достоинствах, вентили на три положения обладают некоторыми недостатками. Во время их работы не исключена случайная возможность запуска в систему теплого пола кипятка. Такие ситуации недопустимы, так как от резкого изменения температуры трубы могут не выдержать таких скачков и лопнуть, что приведет, в свою очередь, к другим неприятностям. Кроме того, в отличие от питающих клапанов, эти механизмы имеют высокую пропускную способность. Поэтому отрегулировать его довольно сложно. Даже незначительные изменения в этом случае могут привести к резкому изменению температуры носителя в линии.

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

• Смесительный клапан для установления температуры теплой воды;
• Насос для поднятия давления в системе;
• Клапаны балансировки и запора ;
• Коллектор для входа и выхода;
• Терморегуляторное устройство с контрольным датчиком;
• Манометры для определения давления в сети;
• Приборы удаления пузырьков воздуха из системы отопления;
• Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Семь самых популярных моделей

Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.

• Количество выводов на коллекторах колеблется от 2, до 11, но самые популярные модели на 4 контура и на 6 контуров;
• Регулировка может быть как ручной, так и автоматической;
• Максимум по температуре 80ºС;
• Максимальное рабочее давление 6 атм;
• Цена зависит от количества контуров и находится в пределах 12,5–25 тыс. руб.

Еще один яркий представитель итальянского качества.

• Гребенка и основные узлы латунные;
• Количество контуров — от 2 до 11;
• Резьба на коллекторе внутренняя;
• Может работать с теплоносителем до 95ºС;
• Максимум по давлению 6 атм;
• Цена – 14,3–35 тыс. руб.

Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.

• Материал корпуса — латунь;
• Количество контуров от 2 до 10, на фото показана трехконтурная гребенка;
• Работает с теплоносителем до 80ºС;
• Есть модели с расходомерами и без расходомеров;
• Возможна ручная и автоматическая регулировка;
• Цена – от 1,5 до 8 тыс. руб.

Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.

• Корпус гребенок из нержавеющей стали;
• Количество контуров от 2 до 12;
• Температура теплоносителя до 80ºС;
• Резьба на гребенках внутренняя;
• Цена – 3,2–15 тыс. руб.

Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене.

Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб.

Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.

• Материал гребенок – нержавеющая сталь;
• Количество контуров 2–12;
• Температура теплоносителя – до 97ºС.
• Верхний предел давления – 10 атм;
• Цена – 6–15 тыс. руб.

Продукция Valtec славится своей высокой прочностью, эти коллектора хорошо держат гидроудары, поэтому Valtec довольно часто выбирают под теплые полы в многоэтажных домах.

Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб.

https://youtube.com/watch?v=XqQqJqG5vlU

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Трёхходовой клапан имеет два недостатка:

1. Изменение температуры пола происходит достаточно резко;
2. Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.
