Ремонт и запчасти
двухроторный компрессор TOSHIBA
Неисправности приборов данного изготовителя – это крайне редкое явление. В большинстве случаев поломки происходят из-за несоблюдения правил монтажа и эксплуатации по инструкции.
Ремонтные работы по замене запчастей и чистке кондиционеров TOSHIBA должен производить только квалифицированный мастер, так как японские устройства климат-контроля имеют наиболее сложные конструкционные особенности.
Как показывает практика, неисправности, обнаруженные пользователем, не столь существенны и требуют небольших вмешательств ремонтной бригады. Обычно люди могут столкнуться с тем, что:
Чаще всего в таких случаях устранение проблемы может потребовать:
При подозрениях на неисправность следует сразу вызывать соответствующие службы и ознакомиться с инструкцией.
Серьезные поломки кондиционеров TOSHIBA требуют замены таких запчастей, как компрессор, магнитный пускатель, конденсатор наружного блока, плата управления, 4-ходовый клапан и так далее.
Бытовые сплит-системы TCL
На рынке можно встретить обильное количество бытовых сплит-систем от фирмы ТЦЛ. Такой кондиционер состоит из двух раздельных блоков, внешнего и внутреннего, где каждый выполняет свою функцию. Сейчас на рынке можно встретить инверторные и неинверторные сплит-системы фирмы ТСЛ.
Популярность инверторных кондиционеров набирает обороты. Благодаря инвертируемому компрессору, кондиционер способен «по-умному» регулировать его обороты, снижая потребление электроэнергии, уровень шума, увеличивая срок службы, а также быстрее холодить помещения. Связь между блоками происходит по цифровому каналу.
Неинверторные системы по-прежнему популярны, так как их цена значительно ниже, а главная функция отопления или охлаждения помещения выполняется на должном уровне.
Монтаж сплит систем не стоит делать в одиночку, а лучше доверить специалистам из сервисных центров. Иначе существует высокий шанс потерять гарантию при совсем неудачной установке кондиционера, даже при простом повреждении пластикового корпуса.
Внешний блок устанавливается снаружи здания, в нем размещен компрессор и вентилятор. Внутренний блок осуществляет кондиционирование помещения. В нем находится вся важная электроника, фильтры и через него происходит управление всем устройством.
Практически все модели сплит систем способны производить тепло, что позволит создавать комфортный микроклимат в прохладные времена года. Каждая модель комплектуется пультом для кондиционера.
Основные характеристики, на которые стоит обращать внимание при приобретении климатических систем: мощность, площадь применения, наличие инвертора, тип хладагента, уровень шума и разнообразие рабочих режимов
Также важно обращать внимание на наличие режима осушения, с помощью которого, устройство способно «извлекать» лишнюю влагу из помещения
Также важно обращать внимание на наличие режима осушения, с помощью которого, устройство способно «извлекать» лишнюю влагу из помещения
Маркировка
Шифр из набора букв и цифр и есть маркировка или индекс кондиционеров TOSHIBA, который указывает на отличия друг от друга не только по типу и серии, но и по техническим и функциональным параметрам.
Ни одна фирма на данный момент не имеет единых стандартов по буквенной маркировке. Она может меняться в зависимости от года выпуска изделия и даже небольших новшеств в плате управления. Но все эти данные крайне важны при эксплуатации и обслуживании устройства.
Шифры 07, 10, 13, 16, 18, 24, 30 в маркировке обычно соответствуют показателям максимальной мощности, которой может достигать кондиционер, работая на охлаждение. Эти коды будут соответствовать 2 кВт; 2,5 кВт; 3,5 кВт; 4,5 кВт; 5 кВт; 6,5 кВт и 8 кВт.
По всем остальным отличительным особенностям кондиционеров TOSHIBA по индексу покупателя могут проконсультировать менеджеры в магазине или работники официального представительства в России.
— неполадки кондиционеров или error codes
Toshiba, код ошибки = 0CНеисправен — ВРЕМЕННЫЙ СЕКРЕТАРЬ ПОМЕЩЕНИЯ. ДАТЧИК (TA)Неуместный, разрыв, короткое замыкание.Операция, продолжающаяся в течении времени.
Код ошибки = 0dНеисправен — ВНУТРЕННИЙ ДАТЧИК ТЕПЛООБМЕННИКА (TC).Датчик поломан, разрыв сигнала или короткое замыкание.Операция, продолжающаяся =
Неисправен — ВОЗВРАЩАЕТ СИГНАЛ, НЕ ПРИБЫВАЮЩИЙ ВО ВНУТРЕННИЙ.
1. Если наружный блок сплит системы Toshiba не работает вообще.
(1) Проверьте соединяющийся кабель, правильно или неправильно подключена проводка.(2) Проверьте наружное питание PC.
Неисправности с номерами от 14 до 22-й
Неисправность кондиционера Toshiba — СИСТЕМА КЛАПАНА С 4 путями.
Toshiba код ошибки = 09
Продолжающаяся операция неповиновения сигналам пульта дистанционного управления.
Неисправность наружного блока сплит системы (внутренний поклонник L)
Код ошибки = 18Неисправен — РАЗМОРАЖИВАЕТ датчик (ТЕ)Датчик поломан, разрыв сигнала или короткое замыкание.Точка1. Проверьте датчик размораживания.2. Проверьте наружное питание PC
Код ошибки = 19Неисправен — НАРУЖНЫЙ датчик ТЕПЛООБМЕННИКА Toshiba (TL)Неуместный, разрыв, короткое замыкание.Точка1. Проверьте наружный датчик теплообменника.2. Проверьте наружное питание PC
Код ошибки = 21Неисправен — выключатель ВЫСОКОГО давленияВыключатель высокого давления не перезагружает. (С 5 секундами в охлаждении с 30 секундами в нагревании)
Код ошибки = 1CНеисправен — ДРУГАЯ НЕНОРМАЛЬНОСТЬ НАРУЖНОЙ ЕДИНИЦЫКомпрессор не работает. Начните однажды, но вскоре после того, как заходят в OCR
Точка проверки кондиционера
Код ошибки = 99Неисправен — НЕПРАВИЛЬНО ПРОВОДКА ЕДИНИЦЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯВнутренний блок не работает вообще.
Точка проверки на ошибку в работе
Код ошибки = 0bНеисправен — принудительное выключение прибора
Неисправность наружного блока Toshiba
Toshiba серии RAV — неполадки кондиционеров или error codes
Toshiba, код ошибки = 0CНеисправен — ВРЕМЕННЫЙ СЕКРЕТАРЬ ПОМЕЩЕНИЯ. ДАТЧИК (TA)Неуместный, разрыв, короткое замыкание.Операция, продолжающаяся в течении времени.
Код ошибки = 0dНеисправен — ВНУТРЕННИЙ ДАТЧИК ТЕПЛООБМЕННИКА (TC).Датчик поломан, разрыв сигнала или короткое замыкание.Операция, продолжающаяся =
Неисправен — ВОЗВРАЩАЕТ СИГНАЛ, НЕ ПРИБЫВАЮЩИЙ ВО ВНУТРЕННИЙ.
1. Если наружный блок сплит системы Toshiba не работает вообще.
(1) Проверьте соединяющийся кабель, правильно или неправильно подключена проводка.(2) Проверьте наружное питание PC.
Неисправности с номерами от 14 до 22-й
Неисправность кондиционера Toshiba — СИСТЕМА КЛАПАНА С 4 путями.
Toshiba код ошибки = 09
Продолжающаяся операция неповиновения сигналам пульта дистанционного управления.
Неисправность наружного блока сплит системы (внутренний поклонник L)
Код ошибки = 18Неисправен — РАЗМОРАЖИВАЕТ датчик (ТЕ)Датчик поломан, разрыв сигнала или короткое замыкание.Точка1. Проверьте датчик размораживания.2. Проверьте наружное питание PC
Код ошибки = 19Неисправен — НАРУЖНЫЙ датчик ТЕПЛООБМЕННИКА Toshiba (TL)Неуместный, разрыв, короткое замыкание.Точка1. Проверьте наружный датчик теплообменника.2. Проверьте наружное питание PC
Код ошибки = 21Неисправен — выключатель ВЫСОКОГО давленияВыключатель высокого давления не перезагружает. (С 5 секундами в охлаждении с 30 секундами в нагревании)
Код ошибки = 1CНеисправен — ДРУГАЯ НЕНОРМАЛЬНОСТЬ НАРУЖНОЙ ЕДИНИЦЫКомпрессор не работает. Начните однажды, но вскоре после того, как заходят в OCR
Точка проверки кондиционера
Код ошибки = 99Неисправен — НЕПРАВИЛЬНО ПРОВОДКА ЕДИНИЦЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯВнутренний блок не работает вообще.
Точка проверки на ошибку в работе
Код ошибки = 0bНеисправен — принудительное выключение прибора
Неисправность наружного блока Toshiba

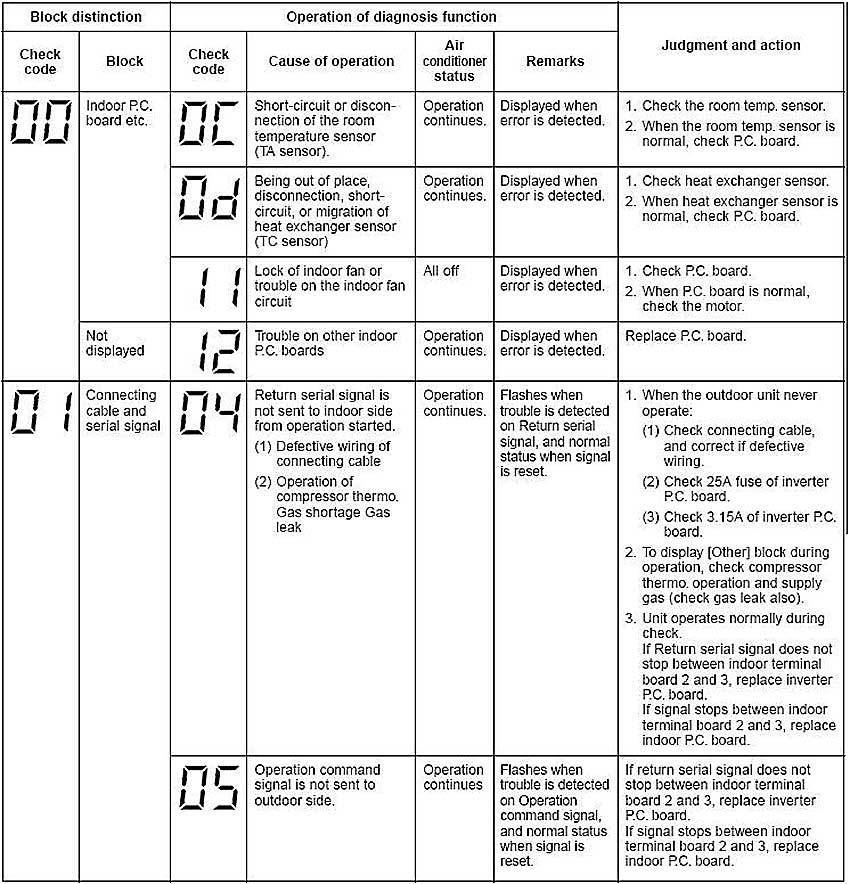

Toshiba серии RAV | Коды ошибок кондиционеров моделей серии RAV
Таблица 1
Toshiba, код ошибки = 0CНеисправен — ВРЕМЕННЫЙ СЕКРЕТАРЬ ПОМЕЩЕНИЯ. ДАТЧИК (TA)Неуместный, разрыв, короткое замыкание.Операция, продолжающаяся в течении времени.
1. Проверьте внутреннего временного секретаря. датчик.2. Проверьте внутреннее питание PC
Код ошибки = 0dНеисправен — ВНУТРЕННИЙ ДАТЧИК ТЕПЛООБМЕННИКА (TC).Датчик поломан, разрыв сигнала или короткое замыкание.Операция, продолжающаяся =
1. Проверьте внутренний датчик теплообменника.2. Проверьте внутреннее питание PC
Код ошибки = 04
Ошибки №№ 01-14
Неисправен — ВОЗВРАЩАЕТ СИГНАЛ, НЕ ПРИБЫВАЮЩИЙ ВО ВНУТРЕННИЙ.
1) Неправильное подключение в соединяющемся кабеле (последовательный сигнал, нет сигнала).Продолжающаяся операция
1. Если наружный блок сплит системы Toshiba не работает вообще.
(1) Проверьте соединяющийся кабель, правильно или неправильно подключена проводка.(2) Проверьте наружное питание PC.
2. Если кондиционер Тошиба обычно работает.
- Между внутренними предельными пластинами 2 и 3, возвратитесь, сигнал:Доступный: Проверьте внутреннее питание PC.Не доступный: Проверьте наружное питание PC.
Неисправности с номерами от 14 до 22-й
Код ошибки = 08
Неисправность кондиционера Toshiba — СИСТЕМА КЛАПАНА С 4 путями.
1) Внутренние повышение температуры теплообменника, после старта режима по охлаждению.2) Внутренние снижения температуры теплообменника после старта согревающего режима
Продолжающаяся операция
- 1. Проверьте клапан с 4 путями.
- 2. Проверьте клапан с 2 путями и запорный клапан.
- 3. Ошибка с внутренним датчиком теплообменника.
- 4. Проверьте внутреннее питание PC.
Toshiba код ошибки = 09
Таблица 1
1) Внутренняя температура обмена высокой температуры не изменяется после старта режима по охлаждению/нагреванию.2) Передавая инструкцию для того, чтобы остановить компрессор контролем за предотвращением замораживания.
Продолжающаяся операция неповиновения сигналам пульта дистанционного управления.
1. Термостат неисправности компрессора, IOL, операция ОЛА. (contactor не работает, остановки компрессора: Модели AH8) (contactor НА, остановки компрессора: АХ Модели)2. Внутренний обменный высокой температурой неуместный датчик.3. Проверьте внутреннее питание PC.4. Проверьте, что сервисные клапаны кондиционера ОТКРЫТЫ.
Неисправность наружного блока сплит системы (внутренний поклонник L)
1. Проверьте заряженное количество освежающего газа.(Газовая нехватка газовое дополнение, проверьте на газовые утечки),2. Внутренний поклонник — заперт.
Код ошибки = 18Неисправен — РАЗМОРАЖИВАЕТ датчик (ТЕ)Датчик поломан, разрыв сигнала или короткое замыкание.Точка1. Проверьте датчик размораживания.2. Проверьте наружное питание PC
Код ошибки = 19Неисправен — НАРУЖНЫЙ датчик ТЕПЛООБМЕННИКА Toshiba (TL)Неуместный, разрыв, короткое замыкание.Точка1. Проверьте наружный датчик теплообменника.2. Проверьте наружное питание PC
Код ошибки = 21Неисправен — выключатель ВЫСОКОГО давленияВыключатель высокого давления не перезагружает. (С 5 секундами в охлаждении с 30 секундами в нагревании)
Точка проверки
1. Проверьте выключатель высокого давления.2. Проверьте наружное питание PC
Код ошибки = 1CНеисправен — ДРУГАЯ НЕНОРМАЛЬНОСТЬ НАРУЖНОЙ ЕДИНИЦЫКомпрессор не работает. Начните однажды, но вскоре после того, как заходят в OCR
Мульти-сплит коды.
Точка проверки кондиционера
1. Проверьте компрессор.2. Проверьте проводку компрессора. (нехватка фазы, короткого замыкания)3. Проверьте напряжение.4. Проверьте наружное питание PC.
Код ошибки = 99Неисправен — НЕПРАВИЛЬНО ПРОВОДКА ЕДИНИЦЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯВнутренний блок не работает вообще.
Точка проверки на ошибку в работе
1. Проверьте проводку между единицей дистанционного управления и внутренней единицей.2. Проверьте внутреннее питание PC единицы.
00 — 01
Код ошибки = 0bНеисправен — принудительное выключение прибора
Неисправность наружного блока Toshiba
1. Ошибка в насосе утечки.2. Истощите забитую трубу.3. Проверьте на внутреннее питание PC
* С насосом утечки

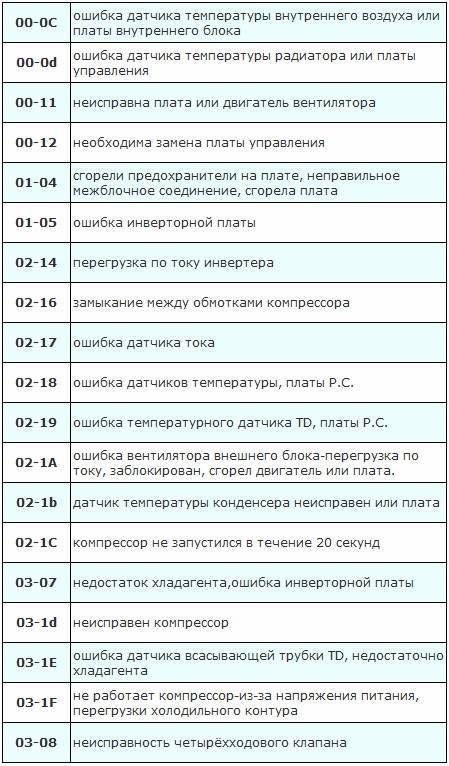

Коды ошибок бытовых кондиционеров Toshiba
| 00-0C | Возникновение неисправности датчика температуры |
| 00-0D | Неисправность датчика радиатора |
| 00-11 | Поломка двигателя |
| 00-12 | Необходим ремонт системы управления |
| 01-04 | Возможен выход из строя предохранителей |
| 01-05 | Неисправна инверторная плата |
| 02-14 | Превышение номинального тока |
| 02-16 | Короткое замыкание между обмотками механизма |
| 02-17 | Датчик тока может выйти из строя |
| 02-18 | Неисправность датчиков температурной платы P.C. |
| 02-19 | Неисправность датчиков температурной платы TD |
| 02-1A | Вентиляторы внутр. блока могут быть неисправны. |
| 02-1B | Датчик конденсатора неисправен |
| 02-1C | Компрессор не может запуститься более 30 секунд |
| 03-07 | Нужно залить хладагент |
| 03-1D | Поломка компрессора |
| 03-1F | Чрезмерное напряжение |
| 03-08 | Поломка четырехходового клапана |
Коды ошибок сплит-систем Haier серии LIGHTERA On/Off
При возникновении неисправности код ошибки автоматически отображается на дисплее лицевой панели внутреннего блока кондиционера Haier.
| Индикация неисправности | Описание | |
| Неисправность внутреннего блока | E1 | Датчик температуры в помещении |
| E2 | Датчик температуры теплообменника | |
| E4 | Ошибка ЭСППЗУ | |
| Внутренний – наружный блоки | E7 | Нет связи между этими блоками |
| E14 | Неисправность двигателя вентилятора | |
| Неисправность наружного блока | F1 | Защита силового модуля |
| F2 | По одной из фаз компрессора течет слишком большой ток | |
| F3 | Ошибка связи между силовым модулем и платой наружного блока | |
| F4 | Защита от перегрева линии нагнетания | |
| F6 | Неисправность датчика температуры всасывания | |
| F7 | Неисправность датчика температуры всасывания | |
| F8 | Неисправность DC двигателя вентилятора наружного блока | |
| F11 | Работа компрессора отклонилась от нормы | |
| F12 | Ошибка ЭСППЗУ платы наружного блока | |
| F19 | Напряжение питания слишком высокое или низкое | |
| F21 | Неисправность датчика температуры оттаивания | |
| F22 | Защита от сверхтоков в цепи переменного тока | |
| F23 | Ток компрессора слишком велик | |
| F25 | Неисправность датчика температуры нагнетания | |
| F28 | Ток компрессора слишком велик | |
| E9 | Защита от слишком интенсивной работы | |
| FE | Защита при утечке фреона (Freon error) |

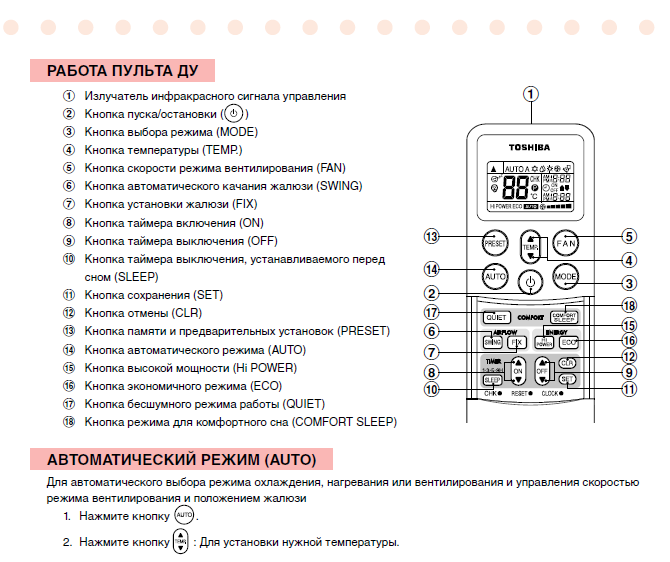

Что означают кнопки?
Кондиционеры Toshiba функциональны и современны, а это значит, что они оснащаются не только базовым функционалом, но и дополнительными возможностями. Чтобы раскрыть все преимущества сплит-системы, ее нужно правильно настроить с помощью пульта управления.
Давайте подробнее разберемся, что означают кнопки на пульте ДУ.
MODE (Выбор режима работы)
Поочередно нажимайте на эту кнопку, чтобы переключать режимы работы кондиционера. Всего предусмотрено несколько режимов: авто (AUTO), охлаждение (COOL), осушение (DRY), нагрев (HEAT), вентилирование (FAN).
MY MODE (Сохранение пользовательских настроек)
Если в большинстве случаев вы используете один и тот же режим и при этом не хотите настраивать кондиционер при каждом включении, нажмите кнопку «MODE» перед тем, как нажать «MODE». Так вы сохраните свои настройки и сможете вернуться к ним в любой момент.
SWING (Регулировка горизонтальных жалюзи)
С помощью этой кнопки можно отрегулировать направление потока воздуха. При однократном нажатии жалюзи начинают двигаться, при повторном — фиксируются в своем положении.
FIX (Регулировка вертикальных жалюзи)
Помимо горизонтальных жалюзи в корпусе кондиционера есть еще и вертикальные. Их так же можно отрегулировать. При каждом нажатии кнопки угол вертикальной направляющей будет изменяться на несколько градусов.
LED (Вкл/выкл. подсветки)
Если ночью вам мешает подсветка настенного блока, ее можно отключить, нажав на эту кнопку. При повторном нажатии подсветка включится. А если задержать кнопку «LED» на 2-3 секунды, то запустится режим самоочистки блока кондиционера от избыточной влаги и болезнетворных микроорганизмов.
Обратите внимание! Функция самоочистки не заменит полноценную дезинфекцию, которую необходимо проводить регулярно. Эту работу можно доверить профессионалам или выполнить самостоятельно в домашних условиях
ECO Sleep (Вкл. режима сна)
В режиме сна кондиционер издает меньше шума и автоматически понижает температуру воздуха на несколько градусов. Согласно исследованиям, это благоприятно влияет на сон человека. При однократном кнопки нажатии функция включается, при повторном — выключается.
TIMER ON/ TIMER OFF (Настройка таймера включение/отключения кондиционера)
Вы можете заранее настроить таймер включения или отключения кондиционера. На кнопку необходимо нажать несколько раз, чтобы установить желаемое время. В некоторых моделях часы и минуты регулируются кнопками ▲ и ▼.
TURBO или HIGH POWER (Интенсивный режим работы)
В турборежиме кондиционер выполняет свои функции интенсивнее, а значит быстрее охлаждает, нагревает, осушает или вентилирует помещение (в зависимости от выбранного ранее режима «MODE»). При однократном нажатии на кнопку функция включается, при повторном нажатии — выключается.
FOLLOW ME (Вкл. режима слежения)
В режиме слежения кондиционер сам определяет, в какой части комнаты находятся люди и домашние животные, и направляет потоки воздуха в другую сторону.
Модельный ряд
Прежде чем говорить о модельном ряде устройств этого производителя, следует сказать, что существует несколько линеек сплит-систем Centek:
Первой моделью, о которой хочется сказать подробно, следует назвать Centek CT-65A09. Охлаждающая способность здесь находится на уровне 9000 btu. Если говорить о мощности при охлаждении, то она равна – 2650 Вт, а при обогреве – 2700 Вт. Мощность потребления при охлаждении составляет 825 Вт, а при обогреве – 748 Вт. Максимальный воздушный поток составляет 7,5 кубометра в минуту. Уровень шума наружного блока во время работы составляет 50 дБ, а внутреннего – 24 дБ. Кроме того, здесь имеется режим защиты от плесени, а также здорового сна. Если говорить об этом режиме, то во время сна владельца кондиционер аккуратно повышает и понижает температуру, дабы комфорт во время сна был максимален.
Практически аналогична этой модели по характеристикам модель с индексом Centek CT-65A07. Здесь охлаждающая способность находится на том же уровне, как и мощность в режиме обогрева и охлаждения. А вот потребление будет несколько меньше – 650 Вт в режиме охлаждения и 610 в режиме обогрева. Основными режимами сплит-системы является обогрев и охлаждение. А вот максимальный воздушный поток здесь чуть меньше, чем в модели, рассмотренной выше – 7 кубических метров за минуту. Уровень шума здесь будет чуть меньше – 48 дБ для наружного блока и 22 дБ для внутреннего.
Третья модель, о которой хочется сказать – Centek CT-65A12. По индексу можно понять, что она должна быть более технологичной, чем 2 уже упомянутые. По сути, так и есть. Производительность этой модели в БТЕ равна 12000, причем как на охлаждение, так и на обогрев. Номинальная мощность этой модели составляет 1106 Вт на охлаждение и 1011 на обогрев. Максимальная входящая мощность здесь составляет 1750 Вт. Если говорить об уровне шума для внутреннего блока, то он составляет 27 дБ, а для внешнего – 52 дБ. В этой модели присутствуют такие функции:
- авторестарт;
- режим «Турбо»;
- противогрибковая функция;
- 4 режима работы: обогрев, осушение, вентиляция и охлаждение;
- автоматическая разморозка;
- функция защиты от утечки фреона;
- функция iFeel.
Еще одна модель от этого китайского производителя, которая начала выпускаться в 2019 году – Centek CT-65D07. Одной из ее особенностей будет то, что рекомендуемая площадь помещения здесь для работы составляет 26 кв. метров. Потребляемая мощность в режиме охлаждения и нагрева составляет 825 и 748 Вт соответственно. Если говорить об общей мощности, то в режиме охлаждения она составляет 2650 Вт, а в режиме обогрева – 2700 Вт. Еще одной особенностью этой модели будет то, что здесь довольно низкий уровень шума во время работы – около 24 дБ.
Также интересной моделью, которая может заинтересовать покупателей, будет CENTEK CT-65A18. Данная сплит-система имеет охлаждающую способность на уровне 18000 btu. Если говорить о показателях потребляемой мощности, то при охлаждении цифра будет составлять 1656 Вт, а при обогреве – 1509 Вт. Это однофазный прибор, который может работать в режиме охлаждения и обогрева. Мощность в режиме обогрева здесь составляет 5450 Вт, а охлаждения – 5300 Вт. Максимальный воздушный поток составляет – 13.33 кубических метров в минуту.
Неплохой моделью, которая похожа и на некоторые упомянутые выше, будет CENTEK CT-65B09. Охлаждающая способность этой модели составляет 9000 btu. При охлаждении устройство потребляет 825 Вт, а при обогреве – 748 Вт. Если говорить о мощности в режиме охлаждения и обогрева, то она составляет 2650 и 2700 Вт соответственно. Максимальный воздушный поток, который здесь возможен, 7,5 кубических метров в минуту. Данная модель также относится к однофазным сплит-система, как и другие модели производителя.
Toshiba RAV-SM / RAV-SP aircon error codes
How to check Toshiba RAV-SM / RAV-SP aircon error code?
Toshiba error codes are displayed directly on wired remote controller – to access the service history:
- Press the TEST and the SET button of the remote controller for at least 4 seconds.
- Scroll through stored codes using the TEMP set buttons.
- Then, press the TEST button again to cancel service history.
- The final step is press the CLEAR button to delete codes
A note: Up to 4 Codes can be stored.
| 3 series earlier | 4 series onwards | Possible causes |
|---|---|---|
| E01 | E01 | Controller (local or network) receives no communication from a master indoor unit- could include that master is turned off. Also check that there is a master controller |
| E02 | E02 | Local controller failure (unable to transmit) |
| E03 | E03 | Master indoor unit receives no data to A-B. Often appears as an E01 fault code |
| E04 | E04 | Indoor unit (except twin slave) receives no communication from outdoor unit; can include comprssorer klixon |
| E08 | E08 | Duplicated indoor address |
| E09 | E09 | 2 local controller on a group – both configured as masters |
| E10 | E10 | Indoor PCB failure |
| E18 | E18 | Communication failure between master indoor unit and slave |
| F01 | F01 | Indoor TCJ sensor error |
| F02 | F02 | Indoor TC2 sensor error |
| F04 | F04 | TD Sensor error |
| F06 | TE/TS Sensor error | |
| F06 | TE Sensor error | |
| F07 | TL Sensor Error | |
| F08 | F08 | TO sensor error |
| F10 | F10 | Indoor TA sensor error |
| F12 | TS Sensor Error | |
| F13 | Number of detected IPDU units is reduced | |
| F15 | TE,TS Sensor Error IPDU error | |
| F23 | PS sensor error | |
| F29 | F29 | Indoor PCB failure |
| F31 | Outdoor P.C EEPROM Error | |
| H01 | H01 | Inverter compressor over current detected |
| H02 | H02 | Master outdoor unit over current detected shortly after start up (compressor lock) |
| H03 | H03 | Current detected on master outdoor unit whilst idle |
| H04 | Case thermostat operation | |
| H06 | H06 | Low pressure detected by Ps sensor (0.02Mpa) |
| L03 | L03 | Duplicated master indoor units in a group |
| L07 | L07 | Indoor in a group previously addressed as a single unit – check addressing |
| L08 | L08 | Indoor address not set |
| L09 | L09 | Indoor unit capacity not set |
| L10 | Unset jumper of service P.C board | |
| L29 | L29 | IPDU error ( number of detected IPDU is reduced ) |
| L30 | L30 | Input on CN80 circuit for 1 minute |
| L31 | L31 | Outdoor PCB error |
| P01 | P01 | Indoor fan motor error |
| P03 | P03 | High discharge temperature (TD1 exceeded 115°C) |
| P04 | P04 | High pressure switch activated (Detected by high TE temp on Digital Inverter) |
| P05 | Open Phase of 3 phase power supply | |
| P07 | P07 | Heat sink overheat Error |
| P10 | P10 | Float switch activated |
| P12 | P12 | Indoor fan motor error – detected by feedback circuit |
| P15 | TD.TS sensor Error | |
| P19 | P19 | Wrong change in temperature (4 way valve error) |
| P20 | TL Sensor error | |
| P22 | P22 | Outdoor fan IPDU error |
| P26 | P26 | Short circuit error of compressor driving element |
| P29 | P29 | Compressor error detected by feedback circuit |
| P31 | P31 | Indoor PCB error |
Основные линейки кондиционеров
Кондиционеры Supra – это бытовое или полупромышленное климатическое оборудование, которое характеризует эффективная и надежная работа, благодаря тщательной проверке каждого функционального узла системы отделом ОТК. Данная проверка осуществляется при помощи закачки в систему азота до давления 4 атмосферы, после чего контур системы герметизируется и оставляется на сутки в таком состоянии. При удовлетворительном результате проверки система разгерметизируется, упаковывается и поступает в отдел продаж.
В авторизированных торговых точках Supra можно подобрать бытовой настенный кондиционер (Supra EDC 09HA), полупромышленное устройство (модель SUPRA AC-CU150) или же мобильную климатическую систему (SUPRA MS12BC).
Коды ошибок промышленных кондиционеров Toshiba
| E01 | Нарушена схема пульта. |
| E02 | Ошибка в соединении пульта управления |
| E03 | Потеря сигнала |
| E04 | Неисправность схемы/блок |
| E06 | Отсутствие питания у элементов блока |
| E07 | Выход из строя термодатчика SW30-2. |
| E08 | Адреса блоков дублированы |
| E09 | Сброс стандартных настроек пульта |
| E10 | Поломка платы внутреннего блока |
| E12 | Поломка соединений внешнего/внутреннего блоков |
| E15 | Ошибка платы внутреннего блока |
| E16 | Нарушено распределение мощности системы |
| E18 | Отсутствует питания пульта |
| E19 | Ошибка соединения между блоками |
| E20 | Отсоединение кабеля питания |
| E23 | Ошибка в соединении внутрвнеш блоков |
| E25 | Отсутствует адрес связи наружного блока |
| E26 | Отсутствует соединение между блоками |
| E28 | Нарушена последовательность связи между блоками |
| E31 | Возникновение наводок/помех в блоке связи |
| F01 | Неправильно подключен датчик TCJ |
| F02 | Неправильно подключен датчик TC2 |
| F03 | Неправильно подключен датчик TC1 |
| F04 | Неправильно подключен датчик TD1 |
| F05 | Ошибка датчика TD2 |
| F06 | Неправильно подключен датчик TE1 |
| F07 | Неправильно подключен датчик TL |
| F08 | Неправильно подключен датчик TO |
| F10 | Неправильно подключен датчик TA |
| F12 | Неправильно подключен датчик TC1 |
| F13 | Неисправен силовой модуль IGBT |
| F15 | Установка датчиков TL и TE1 неверна |
| F16 | Установка датчиков сопротивления Ps, Pd была произведена неверно, |
| F23 | Ошибка четырехходового клапана |
| F24 | Ошибка работы датчика давления Pd |
| F29 | Ошибка EEPROM |
| F31 | Проблемы с питанием |
| H01 | Номинальное напряжение выше/ниже положенного |
| H02 | Ошибка фазировки |
| H03 | Ошибка датчика тока |
| H04 | Поломка компрессора |
| H06 | Давление датчика Ps больше 0,02 МПа |
| H07 | Защита по уровню масла |
| H08 | Датчик уровня масла |
| H14 | Ошибка компрессора |
| H16 | Датчик масла замкнут |
| L03 | Нарушен адрес наружного блока |
| L04 | Ошибка на линии адреса |
| L05 | Нарушен приоритет блока |
| L06 | Не отображается приоритет блока |
| L07 | Нарушен адрес домашнего блока |
| L08 | Нарушены установки внешнего блока |
| L09 | Ошибка установки внутр. блоков |
| L10 | Ошибка установки внеш. блоков |
| L20 | Нерабочий адаптер сети |
| L28 | Основная плата неисправна |
| L29 | Ошибка UART |
| L30 | Ошибка внеш. платы |
| P01 | Ошибка внутр. платы |
| P03 | Блокировка двигателя вентилятора |
| P04 | Мало хладагента |
| P07 | Напряжение выше нормы |
| P10 | Сломан дренажный насос |
| P12 | Сломан вентилятор внутр. блока |
| P13 | Хладагент не циркулирует |
| P15 | Утечка |
| P17 | Сломан датчик TD2 |
| P19 | Сломан клапан |
| P20 | Защита по выс. давлению |
| P26 | Защита КЗ компрессора |
| P31 | Ошибка блоков |
| C05 | Ошибка сигналов |
| C06 | Ошибка приема |
| C12 | Неправильное изображение |
| P30 | Копирование адресов |
| 03-07 | Мало хладагента |
| 03-01E | Ошибка всасывающей трубки |
Ремонт и запчасти
двухроторный компрессор TOSHIBA
Неисправности приборов данного изготовителя – это крайне редкое явление. В большинстве случаев поломки происходят из-за несоблюдения правил монтажа и эксплуатации по инструкции.
Ремонтные работы по замене запчастей и чистке кондиционеров TOSHIBA должен производить только квалифицированный мастер, так как японские устройства климат-контроля имеют наиболее сложные конструкционные особенности.
Как показывает практика, неисправности, обнаруженные пользователем, не столь существенны и требуют небольших вмешательств ремонтной бригады. Обычно люди могут столкнуться с тем, что:
Чаще всего в таких случаях устранение проблемы может потребовать:
При подозрениях на неисправность следует сразу вызывать соответствующие службы и ознакомиться с инструкцией.
Серьезные поломки кондиционеров TOSHIBA требуют замены таких запчастей, как компрессор, магнитный пускатель, конденсатор наружного блока, плата управления, 4-ходовый клапан и так далее.
Маркировка
Шифр из набора букв и цифр и есть маркировка или индекс кондиционеров TOSHIBA, который указывает на отличия друг от друга не только по типу и серии, но и по техническим и функциональным параметрам.
Ни одна фирма на данный момент не имеет единых стандартов по буквенной маркировке. Она может меняться в зависимости от года выпуска изделия и даже небольших новшеств в плате управления. Но все эти данные крайне важны при эксплуатации и обслуживании устройства.
Шифры 07, 10, 13, 16, 18, 24, 30 в маркировке обычно соответствуют показателям максимальной мощности, которой может достигать кондиционер, работая на охлаждение. Эти коды будут соответствовать 2 кВт; 2,5 кВт; 3,5 кВт; 4,5 кВт; 5 кВт; 6,5 кВт и 8 кВт.
По всем остальным отличительным особенностям кондиционеров TOSHIBA по индексу покупателя могут проконсультировать менеджеры в магазине или работники официального представительства в России.
Коды ошибок промышленных кондиционеров Toshiba
| E01 | Нарушена схема пульта. |
| E02 | Ошибка в соединении пульта управления |
| E03 | Потеря сигнала |
| E04 | Неисправность схемы/блок |
| E06 | Отсутствие питания у элементов блока |
| E07 | Выход из строя термодатчика SW30-2. |
| E08 | Адреса блоков дублированы |
| E09 | Сброс стандартных настроек пульта |
| E10 | Поломка платы внутреннего блока |
| E12 | Поломка соединений внешнего/внутреннего блоков |
| E15 | Ошибка платы внутреннего блока |
| E16 | Нарушено распределение мощности системы |
| E18 | Отсутствует питания пульта |
| E19 | Ошибка соединения между блоками |
| E20 | Отсоединение кабеля питания |
| E23 | Ошибка в соединении внутрвнеш блоков |
| E25 | Отсутствует адрес связи наружного блока |
| E26 | Отсутствует соединение между блоками |
| E28 | Нарушена последовательность связи между блоками |
| E31 | Возникновение наводок/помех в блоке связи |
| F01 | Неправильно подключен датчик TCJ |
| F02 | Неправильно подключен датчик TC2 |
| F03 | Неправильно подключен датчик TC1 |
| F04 | Неправильно подключен датчик TD1 |
| F05 | Ошибка датчика TD2 |
| F06 | Неправильно подключен датчик TE1 |
| F07 | Неправильно подключен датчик TL |
| F08 | Неправильно подключен датчик TO |
| F10 | Неправильно подключен датчик TA |
| F12 | Неправильно подключен датчик TC1 |
| F13 | Неисправен силовой модуль IGBT |
| F15 | Установка датчиков TL и TE1 неверна |
| F16 | Установка датчиков сопротивления Ps, Pd была произведена неверно, |
| F23 | Ошибка четырехходового клапана |
| F24 | Ошибка работы датчика давления Pd |
| F29 | Ошибка EEPROM |
| F31 | Проблемы с питанием |
| H01 | Номинальное напряжение выше/ниже положенного |
| H02 | Ошибка фазировки |
| H03 | Ошибка датчика тока |
| H04 | Поломка компрессора |
| H06 | Давление датчика Ps больше 0,02 МПа |
| H07 | Защита по уровню масла |
| H08 | Датчик уровня масла |
| H14 | Ошибка компрессора |
| H16 | Датчик масла замкнут |
| L03 | Нарушен адрес наружного блока |
| L04 | Ошибка на линии адреса |
| L05 | Нарушен приоритет блока |
| L06 | Не отображается приоритет блока |
| L07 | Нарушен адрес домашнего блока |
| L08 | Нарушены установки внешнего блока |
| L09 | Ошибка установки внутр. блоков |
| L10 | Ошибка установки внеш. блоков |
| L20 | Нерабочий адаптер сети |
| L28 | Основная плата неисправна |
| L29 | Ошибка UART |
| L30 | Ошибка внеш. платы |
| P01 | Ошибка внутр. платы |
| P03 | Блокировка двигателя вентилятора |
| P04 | Мало хладагента |
| P07 | Напряжение выше нормы |
| P10 | Сломан дренажный насос |
| P12 | Сломан вентилятор внутр. блока |
| P13 | Хладагент не циркулирует |
| P15 | Утечка |
| P17 | Сломан датчик TD2 |
| P19 | Сломан клапан |
| P20 | Защита по выс. давлению |
| P26 | Защита КЗ компрессора |
| P31 | Ошибка блоков |
| C05 | Ошибка сигналов |
| C06 | Ошибка приема |
| C12 | Неправильное изображение |
| P30 | Копирование адресов |
| 03-07 | Мало хладагента |
| 03-01E | Ошибка всасывающей трубки |
Если статья не помогла решить Вашу проблему, то мы рекомендуем обратиться к мастеру по диагностике и ремонту кондиционеров Toshiba
