Правильный монтаж коаксиального дымохода

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

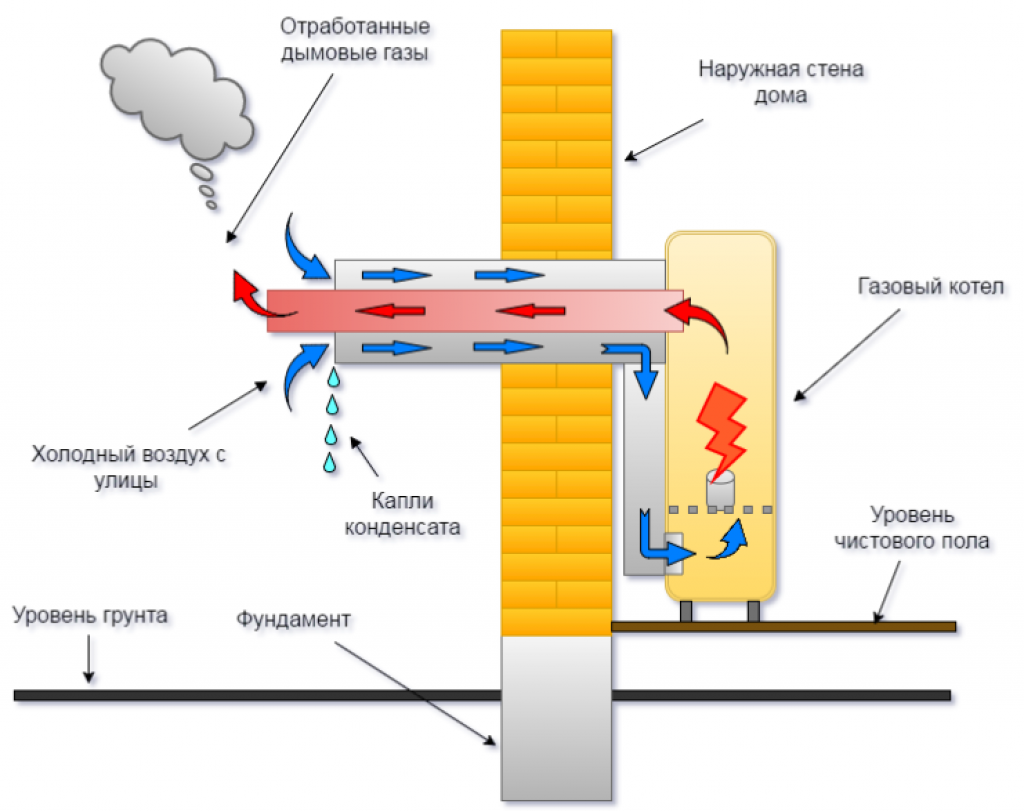

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

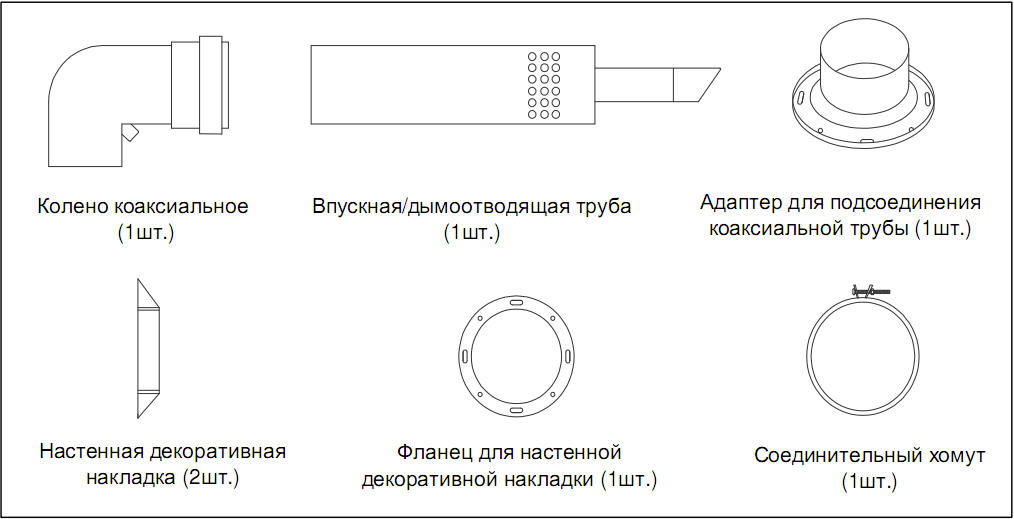

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

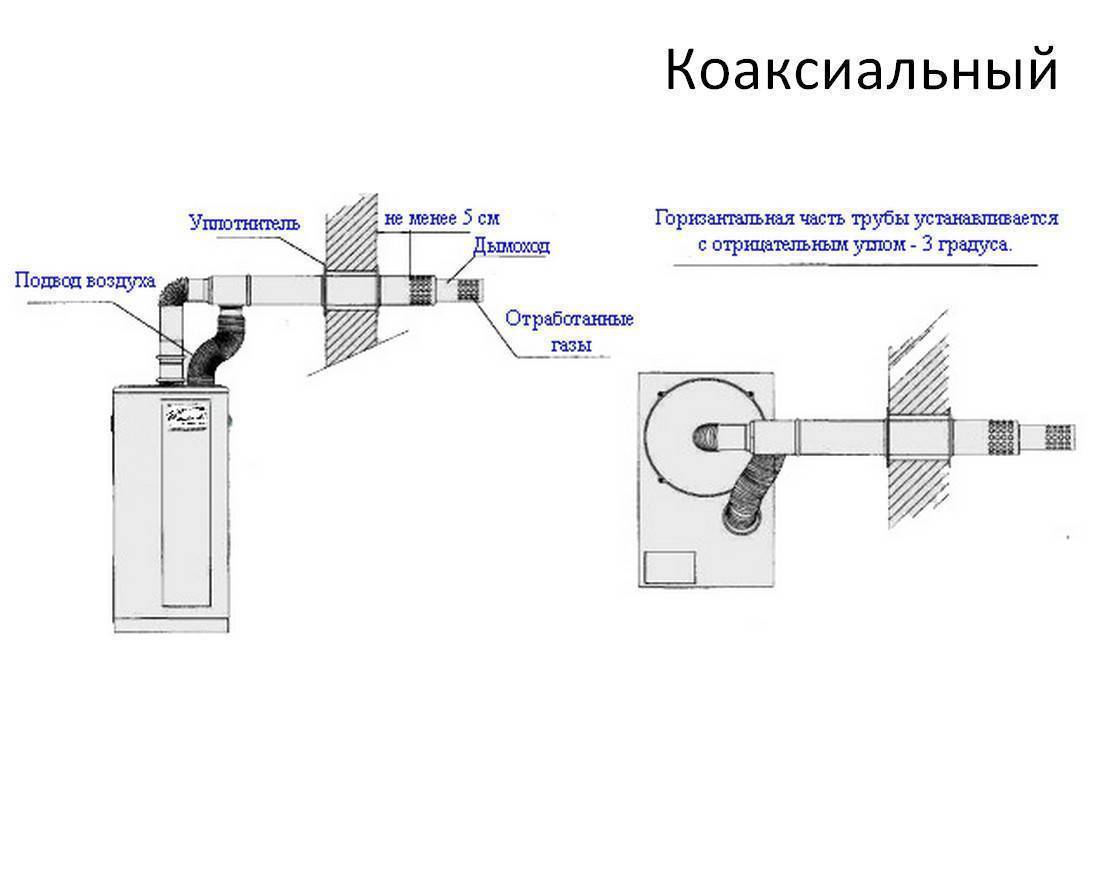

схема монтажа

Широкий ассортимент

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м. Обязательна установка сужающей диафрагмы. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов. В качестве утеплителя рекомендуют использовать базальтовую плиту. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной

При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют

Типы коаксиальных дымоходов

По типу расположения коаксиальный дымоход
может быть внутренним и наружны

м. Внутридомовые шахты для размещения первого вида устройств, предназначенных для коллективного использования, планируются ещё при строительстве многоквартирного дома, при этом существуют серьёзные требования к пожарной безопасности. Наружные конструкции типичны для частных домов и просты в установке, особенно в случае наличия только одного газового котла. Такие дымоходы называют индивидуальными.

В зависимости от типа ввода/вывода воздушных потоков
, дымоходы делятся на горизонтальные и вертикальные

. Горизонтально расположенная система не требует наличия сборника конденсата и монтируется с котлами, оснащёнными принудительной вентиляцией. Необходимо обеспечить небольшой наклон трубы (до 3°) для более лёгкого удаления конденсата.

При отсутствии свободной стены для вывода трубы через стену устанавливается вертикальный дымоход. Длина такой конструкции и трасса воздушного потока могут варьироваться при использовании удлинителей или колен. При прокладывании трубы через крышу следует оснастить конструкцию патрубком, выполненным из негорючего материала, оставить зазор между перекрытием и дымоходом и тщательно загерметизировать стык между крышей и трубой.

СниП по установке

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Особенности монтажа

Камин горизонтального типа довольно прост в установке, к тому же он занимает гораздо меньше места. Чтобы получить работу максимально качественно, нужно соблюдать ряд требований:

1. Наружная труба должна находиться на высоте 2 метров над землей.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. По вертикали и горизонтали должно быть не менее 0,5 метра.
3. Если над вентиляционным отверстием есть окно, расстояние от его нижней части должно быть не менее одного метра.
4. Под коаксиальной трубой должно быть свободное пространство не менее 1,5 метра. На этом расстоянии не должно быть препятствий, столбов, стен или заборов.
5. Если нет приемника для сбора конденсата, трубу нужно укладывать с уклоном к земле. Его угол должен составлять от 3 ° до 12°.
6. запрещено вести канал в любом другом месте, кроме улицы.
7. Если газовые трубы и части дымохода проходят рядом, необходимо выдерживать между ними расстояние 20 см.

Дымоход можно разместить под навесом или под балконом. Чем ближе дымоходное отверстие к балкону, тем длиннее должна быть внешняя часть трубы. Бытует мнение, что при горизонтальной схеме монтажа длина дымохода не должна быть больше 3-х метров. Это не всегда правда. Некоторые виды оборудования имеют длину 4-5 метров.

Чтобы установить коаксиальный дымоход своими руками, нужно запастись необходимыми материалами. Список инструментов может варьироваться в зависимости от ситуации, но чаще всего необходимы следующие инструменты:

• сами трубы;
• соединительный адаптер между дымоходом и котлом;
• рубашка, колено;
• фиксирующие зажимы для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать пошаговой инструкции:

1. Во-первых, нужно поставить на место газовый котел и на внешней стороне стены здания наметить центр предполагаемого выхода трубы.
2. Теперь необходимо временно снять котел и проделать отверстие в опорной стене с помощью перфоратора и фрезы. Его диаметр должен быть на 20 мм больше, чем размер внешней трубы.
3. К выходу котла необходимо подключить переходник. При подключении использовать уплотнительную прокладку. Затем с помощью шурупов или саморезов прикрепите переходной фланец к поверхности котла.
4. Шланг необходимо подсоединить к внешнему штуцеру адаптера. Чтобы создать надежное решение, не используйте герметики.
5. обязательно проверьте герметичность соединений и крепление крепежных элементов. Если все сделано правильно, труба вводится в дыру в стене.
6. Теперь котел можно вернуть на прежнее место и закрепить на стене. Дымоход необходимо устанавливать с уклоном 3-5 градусов в сторону улицы. Его следует закрепить в стене небольшими камнями.
7. Отверстия между наружным кожухом и стеной необходимо заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отходы выходят через герметичный канал, а забор воздуха происходит снаружи, необходимо обеспечить хорошую вентиляцию помещения, в котором находится котел. Это позволит поддерживать идеальный уровень влажности в помещении, что положительно скажется на работе оборудования и продлит срок его службы.

Какой бы качественной ни была система, через некоторое время она может выйти из строя. Если в котельной случится небольшая неисправность, при хорошей вентиляции окись углерода выйдет наружу естественным образом. В этом случае значительно снижается риск отравления газом.

Коаксиальный дымоход надежен, эффективен и прост в установке. Чтобы система работала эффективно, необходимо соблюдать требования по установке и соблюдать инструкции по эксплуатации.

Нюансы монтажа дымохода настенного коаксиального котла

Существуют два вида коаксиальных дымоходов для настенных газовых котлов: горизонтальный и вертикальный. В основном используют первый, так как он прост в установке. Монтаж второго вида сложнее, поэтому его используют только в случае, если невозможно устройство горизонтального дымохода.

Установку системы коаксиального отопления важно осуществить в соответствии с нормативными правилами:

1. Отходящий коаксиальный дымоход лучше всего пропустить через стену, а не через крышу. Тогда не потребуется пробивка перекрытий, и труба будет короче. Отверстие в стене для дымохода должно быть больше диаметра трубы: на 1 см в случае кирпичной кладки, на 5 см для деревянного сооружения.
2. Оголовок трубы должен находится не ниже двух метров от земли.
3. Трубу устанавливают в соответствии с требованиями СНиП и рекомендациями производителя. Полная длина дымохода не должна быть более 3 м. Чтобы обеспечить хороший показатель тяги, не следует устраивать более 2 поворотов на протяжении дымоотвода. Лучший показатель тяги сможет обеспечить труба длиной 1-1,5 м.
4. Между трубой и стеной из дерева необходимо установить негорючий материал, например, базальтовый утеплитель.
5. Желательно установить на трубу специальный конденсатосборник, так как в процессе работы котел активно использует конденсатообразование. Влага будет поступать в специальную емкость, из которой ее удаляют в канализацию.
6. Расстояние от трубы до стен, окон и дверей соседних построек не должно быть меньше 1,5 м.
7. При установке коаксиального дымохода в многоэтажных домах, следует придерживаться таких нормативов: расстояние до дверных и оконных проемов, находящихся на одном уровне, не должно быть меньше 50 см; до окна, находящегося выше – не меньше 1 м.

Если Ваша система выведения продуктов сгорания будет соответствовать требованиям к коаксиальным дымоходам настенных газовых котлов, то влияние дымовых газов на проживающих на верхних этажах, будет минимально. Ошибки в монтаже могут привести к тому, что на окнах соседей выпадет конденсат.

Обратите внимание! Проверку и очистку дымохода следует проводить перед началом отопительного сезона и после его завершения. Осмотрите трубу на наличие конденсата и сажи, при необходимости очистите ее.

Последовательность и особенности монтажа

Установить коаксиальный дымоход своими руками может любой человек, имеющий элементарные навыки пользования электроинструментом. Эта процедура состоит из следующих этапов:

• в необходимом месте наружной стены делается отверстие;
• к котлу подсоединяется адаптер;
• к нему при помощи обжимного хомута подсоединяется сам дымоход. При необходимости подвода конструкции к стене, используется колено. Фиксация всех элементов осуществляется всё теми же обжимными хомутами;
• вывод трубы через отверстие под требуемым уклоном;
• заделка щелей минеральной ватой или монтажной пеной;
• место выхода трубы закрывается декоративной накладкой.

Трубу следует хорошо закреплять хомутами, а место ее прохода через стену нужно закрывать специальными накладками

Необходимо учесть, что каждый поворот магистрали вывода дыма требует уменьшение её длины на 0,5 метра.

Грамотный монтаж коаксиальной дымоходной трубы позволит исключить проникновение в жилое помещение угарного газа, опасного для здоровья человека. К характерным ошибкам, чаще всего допускаемым во время монтажа системы дымоотвода, относятся следующие недоработки:

• неправильный расчёт и неверно выполненная сборка системы отведения газов. Это может привести к проникновению дыма через стыки отдельных звеньев канала.
• недостаточная жёсткость крепления дымохода к стене дома. Чаще всего фиксируется этот недостаток из-за применения неподходящего крепежа;
• хозяин не оснастил свой дом теплоизоляцией между стеной и кровлей. Её отсутствие приводит к нарушению температурного режима там, где дымоход проходит через стены и крышу.

Преимущества и недостатки

Что касается плюсов коаксиальной конструкции, то к ним можно отнести следующие моменты:

1. Довольно высокий КПД.
2. Малогабаритность. При установке обычного дымохода необходимо наличие двух труб, а в случае с коаксиальной конструкцией требуется одно изделие.
3. Нет необходимости в обустройстве дополнительной системы вентиляции.
4. Экологичность.
5. Пребывание в котельной абсолютно не вредно для здоровья человека, поскольку отопительная система берет кислород не из помещения, а через каналы с улицы.
6. Экономный расход топлива.
7. Благодаря постоянному потоку холодного воздуха у стен нет возможности перейти в состояние перегрева.

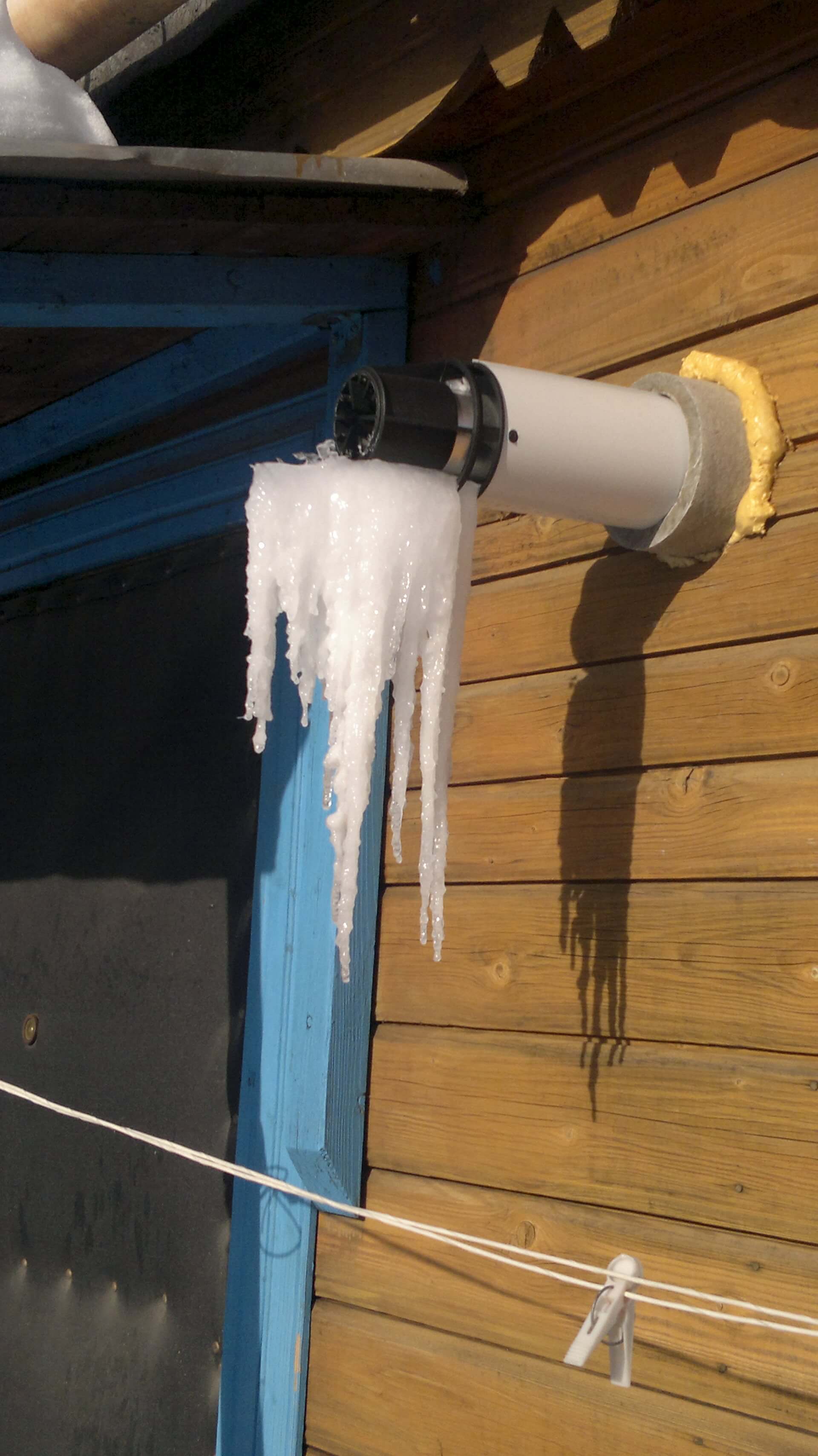

Единственный недостаток устройства заключается в следующем: при минусовой температуре труба меньшего диаметра может обмерзнуть, поскольку дымовые газы по пути отдают свое тепло внутреннему каналу и на выходе уже имеют довольно низкую температуру. Именно поэтому образование конденсатных накоплений в трубе – это нормальное явление. При снижении показателей до -15 °С металлопрокатное изделие может поддаться сильному промерзанию, что приводит к нежелательным последствиям.

Считается, что коаксиальные конструкции не подходят для сурового климата российских городов. Сначала эта система разрабатывалась для южных стран. Однако многие специалисты приходят к единому мнению, что промерзание трубы является результатом неграмотного проектирования данной системы. Независимо от причин, конечные последствия одинаковы: оцинкованная камера и горелки быстро приходят в негодность. Ремонт подобного оборудования считается довольно дорогим удовольствием.

Чаще всего такие неполадки наблюдаются именно в тех типах дымоходов, которые изготавливаются по параметрам, способным значительно повысить КПД. Для этого диаметр трубы по возможности делается минимальным, что практически доводит температурные показатели дымовых газов до точки росы.

Для южных стран подобные значения ни на что не влияют, а вот в России при первом серьезном снижении температуры промерзание трубы влечет за собой полную установку отопительной системы. Изготовители могут только разводить руками, поскольку испытания данного устройства не осуществляются в подобных условиях.

Обобщая все вышесказанное, можно сделать вывод, что от диаметра коаксиального дымохода зависит его устойчивость к отрицательным температурам. Стоит отметить, что на эту систему негативно влияют значительные перепады напряжения, а также полное отключение подачи электроэнергии.

Ведущие производители коаксиальных дымоходов

В данном сегменте мирового строительного рынка работает большое количество фирм. Ниже представлены лишь наиболее популярные.

Baxi (Бакси). Эта компания входит в основанный в 1866 году в Англии холдинг BAXI GROUP, объединивший под одной «крышей» на сегодняшний день 16 предприятий из 7 западноевропейских стран. Центральным принято считать завод в Италии. За год с его конвейера сходит более 500 тысяч котлов, в комплект поставки которых по заявке покупателя может входить и коаксиальный дымоход.

Navien (Навьен). Данный бренд входит в число крупнейших производителей котёльного оборудования не только Южной Кореи, но и всего мира. Более 80 процентов его продукции продаётся в странах Тихоокеанского региона, Японии, Китае, США, а начиная с 2008 года, она стала доступна и в СНГ.

Vaillant (Вайлант). Основана эта немецкая компания была в 1874 году. В настоящее время она входит в состав концерна Vaillant Group, штаб-квартира которого находится в Германии. В год эта компания выпускает более 3 миллионов единиц отопительной техники, при необходимости комплектуемых коаксиальными дымоходами. Залогом длительной и успешной эксплуатации котла выступает соответствие размеров патрубков.

Требования, которые необходимо соблюдать при установке

При монтаже коаксиального дымохода, необходимо соблюдать ряд требований к установке.

1. Четкое соблюдение правил установки коаксиального дымохода обеспечит безопасность вашему жилищу;
2. Необходимо следовать рекомендациям СНиП 2.04.08 – 87; 2.04.05 — 91.3. Нужно знать, что указанными правилами не запрещено устанавливать вертикальные дымоходы в частных домах;
3. Расстояние до соседних строений должно быть не менее 2м при условии отсутствия на ней в пределах 3 м других отверстий для удаления дыма. Если такие отверстия в пределах 3 м имеются, расстояние до строения должно быть не менее 3м;

Наиболее распространены вертикальные дымоотводы в частных домовладениях. Однако существует и еще одна область их применения – это коаксиальный дымоход в многоквартирном доме. Использование коллективного дымохода обеспечивает высокую безопасность пользования газовыми приборами.

Правила монтажа коаксиального дымохода регламентируют максимальную длину установленного дымохода не более 4 м.

Необходимо соблюдать следующие правила установки коаксиального дымохода.

• Максимум можно использовать 2 сгиба;
• Наклон выходящего наружу участка при горизонтальной установке должен соответствовать примерно 3 º;
• Части дымохода должны иметь доступ при плановом осмотре;
• Дымоход не может быть выведен ниже уровня поверхности почвы;
• Расстояние до соседних зданий не должно быть менее 8 м. При наличии дефлектора оно может быть уменьшено до 2-3 м, в зависимости от наличия на стене отверстий;
• В случае установки дымохода таким образом, что его выходное отверстие находится ниже 1.8 м над землей, оно должно быть снабжено специальной решеткой;
• При наличии в местности, где устанавливается дымоход, ветров, направленных в противоположную сторону от выхода дыма, необходима установка на расстоянии не менее 40 см специального заслона;
• Если дом находится в местности с очень сильными морозами, лучше использовать коаксиальный выход с удлиненным каналом;
• Нет необходимости в установке дополнительных источников проветривания

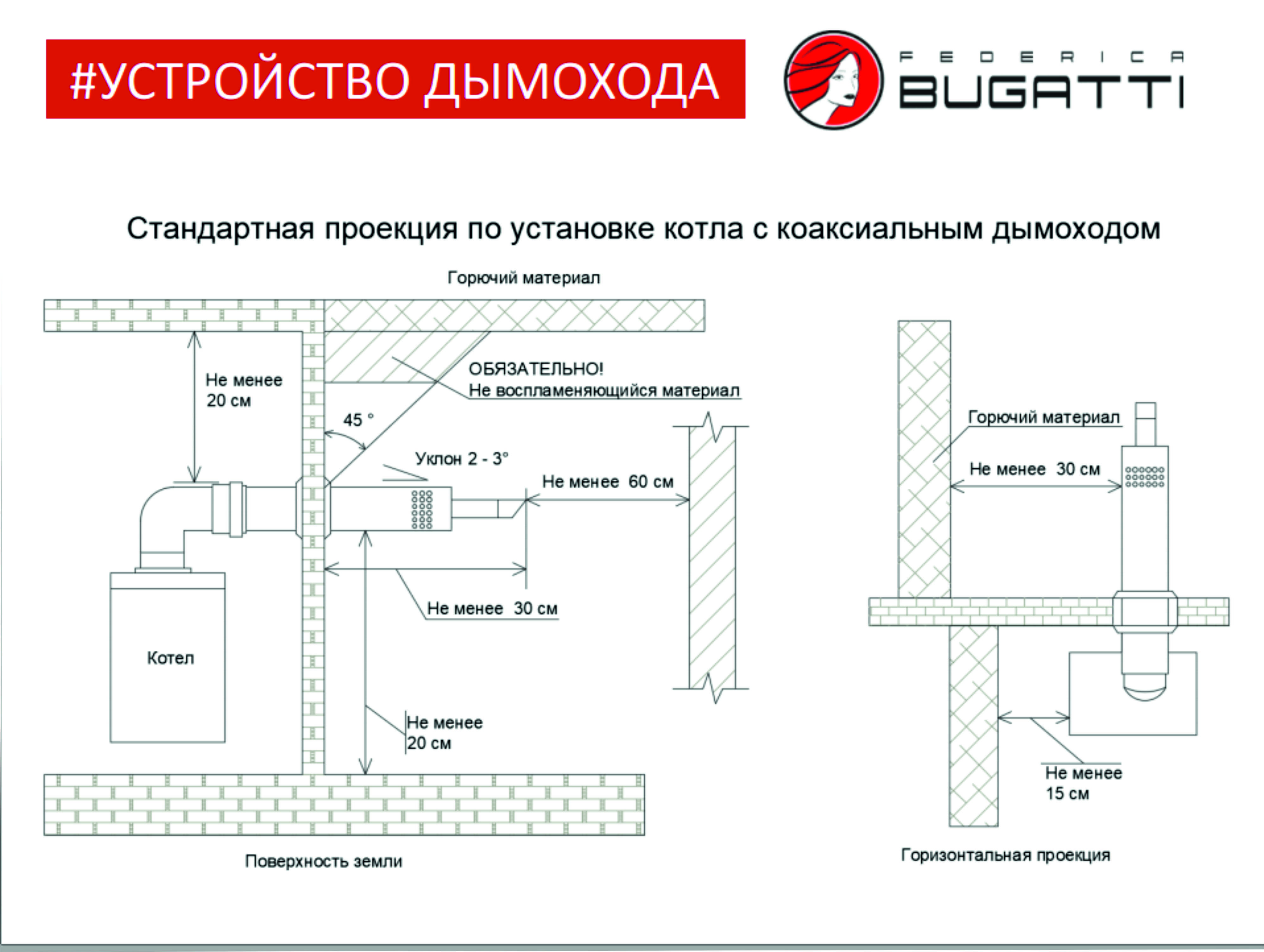

Схема монтажа коаксиального дымохода

Помимо вышеуказанных правил, нужно также соблюдать следующие требования. Расстояние от коаксиального дымохода до окна должно быть не менее 60 см. Расстояние до газовых труб – не меньше, чем радиус внешней трубы. Обязательно очень плотное прилегание частей трубы

Важно уделить особое внимание пожарной безопасности на месте выхода трубы на крыше. Должны использоваться специальные кожухи, защищающие от соприкосновения дымохода со всевозможными предметами

В случае, если газовый котел расположен на слишком большом расстоянии от стены, выходящей на улицу, может возникнуть вопрос, как удлинить коаксиальный дымоход. Для этих целей используются специальные удлинители коаксиального дымохода. Такие устройства продаются во многих магазинах стройматериалов. Удлинитель для коаксиального дымохода поможет установить его без нарушений установленных требований.

Необходимые материалы

Если вы собрались смонтировать самостоятельно коаксиальный дымоход, что это от вас потребует?

Обязательно для монтажа коаксиального дымохода понадобится комплект коаксиального дымохода, включающий собственно трубу, колено, адаптер и хомуты. По необходимости приобретается еще удлинитель коаксиальной трубы.

Если требуется смонтировать вертикальный коаксиальный дымоход, установка его будет происходить через кровельное перекрытие и саму крышу. Для поддержания конструкции в вертикальном положении, используют адаптер

Обратите внимание! Адаптеры разрабатываются только для определенного оборудования. Необходимо использовать только те, которые рекомендованы производителем.

Требуется, чтобы была достигнута нужная длина коаксиального дымохода, для этого используют особые удлинители. Для достижения герметичности места прохода через кровельную часть, используется специальное приспособление – так называемый терминал.

Принадлежности для установки коаксиального дымохода

Подобные дымоходы изготавливаются из стали (либо оцинкованной, либо из нержавейки), сплавов алюминия или особого термостойкого пластика. Такие материалы, помимо своей прочности и легкости, также обладают повышенной устойчивостью к высокой температуре. Зачастую внутренняя сторона трубы бывает из сплава алюминия, а внешняя — стальная. Толщина ее – 1/1.5/2 мм.

Осуществляя монтаж коаксиального дымохода своими руками, необходимо соблюдать следующее правило монтажа: высота выходного патрубка над прибором должна быть не менее полутора метров, а труба должна располагаться с наклоном примерно 3º, чтобы конденсат получил возможность беспрепятственно стекать вниз. Желательно также выдержать расстояние не менее 1-1.5 м между поверхностью земли и выходом дымохода. При монтаже сложной системы, длина коаксиального дымохода должна быть около 3м.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Для разных типов камеры сгорания подходят разные типы дымоходов

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
