Снятие изоляции с проводов своими руками — обзор инструментов

Альтернативные варианты: бокорезы и плоскогубцы

Используя некоторые инструменты не по прямому назначению, вполне возможно снять изоляционную обертку. Популярные альтернативы профессиональным инструментам: бокорезы и плоскогубцы.

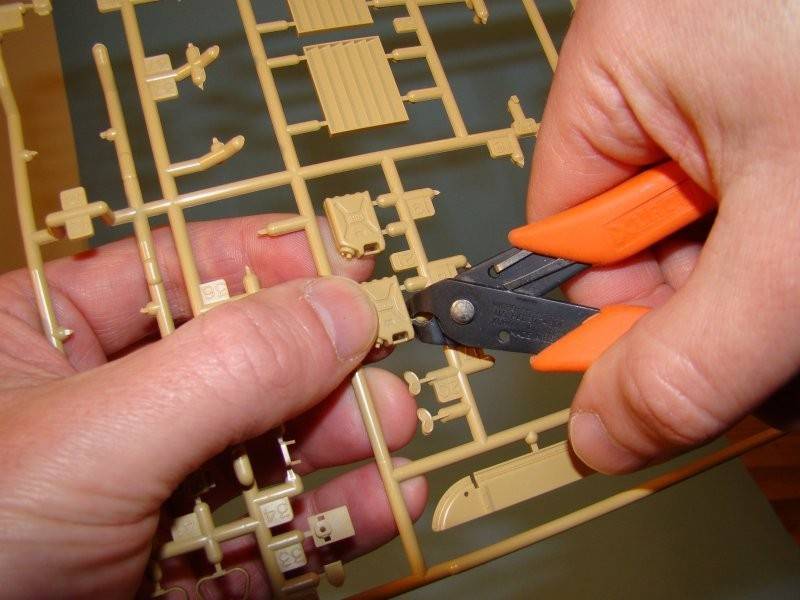

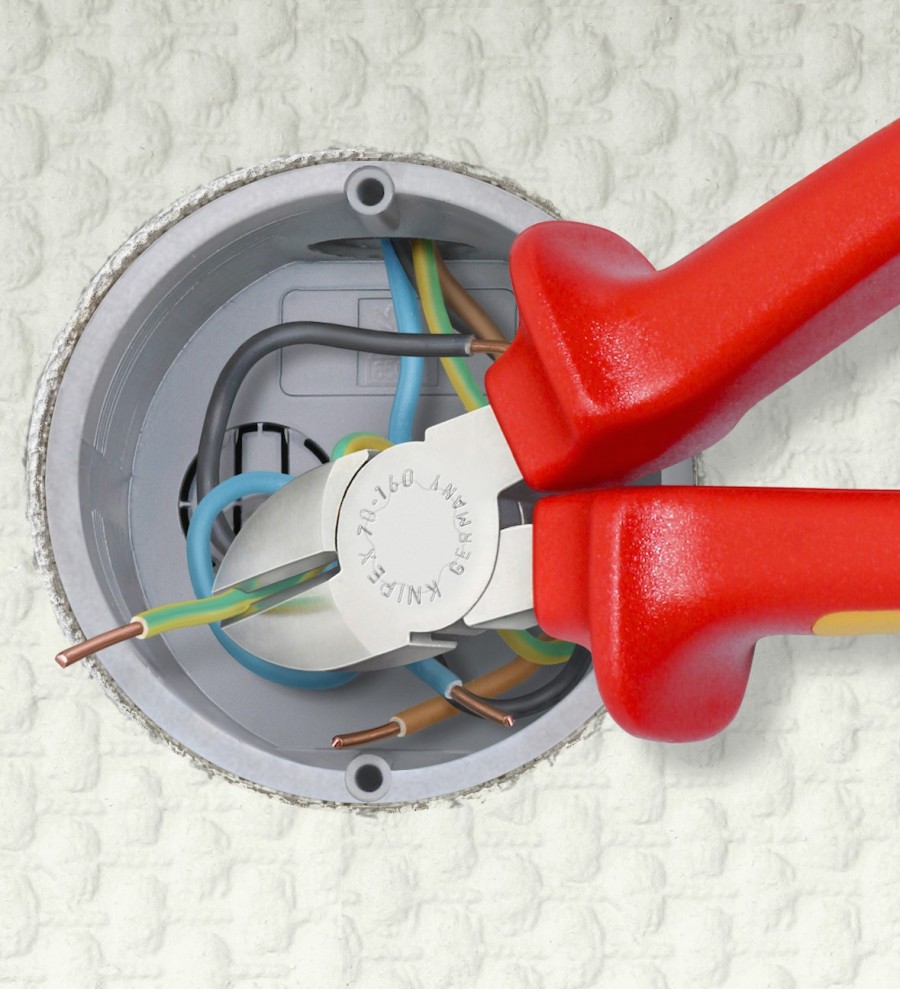

Бокорезы. Приспособление рассчитано на разрезание проводов небольшого диаметра, а также на подрезку пластиковых и металлических элементов при выполнении монтажно-ремонтных работ.

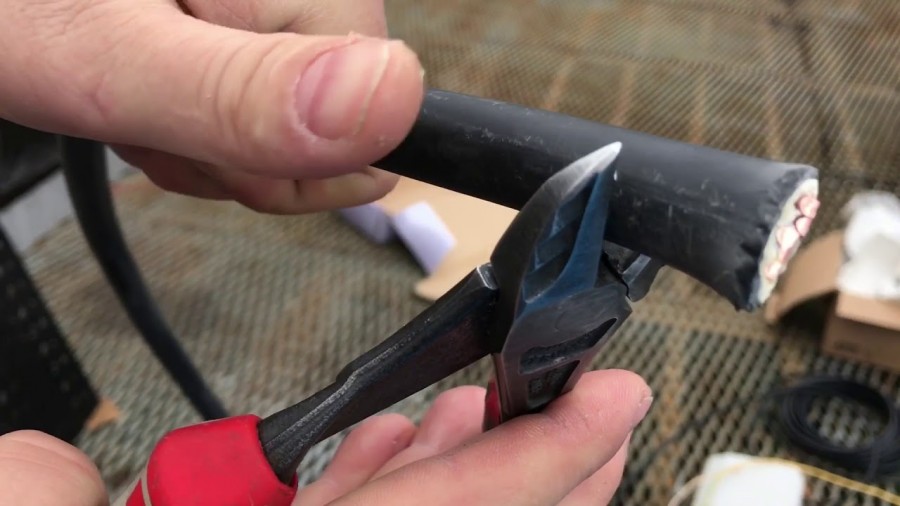

При использовании бокорезов для очистки изоляции надо контролировать силу прижима, чтобы не повредить жилу.

Режущие кромки должны быть направлены в противоположную сторону движению инструмента. Оболочка аккуратно удаляется трубочкой, не травмируя проводник

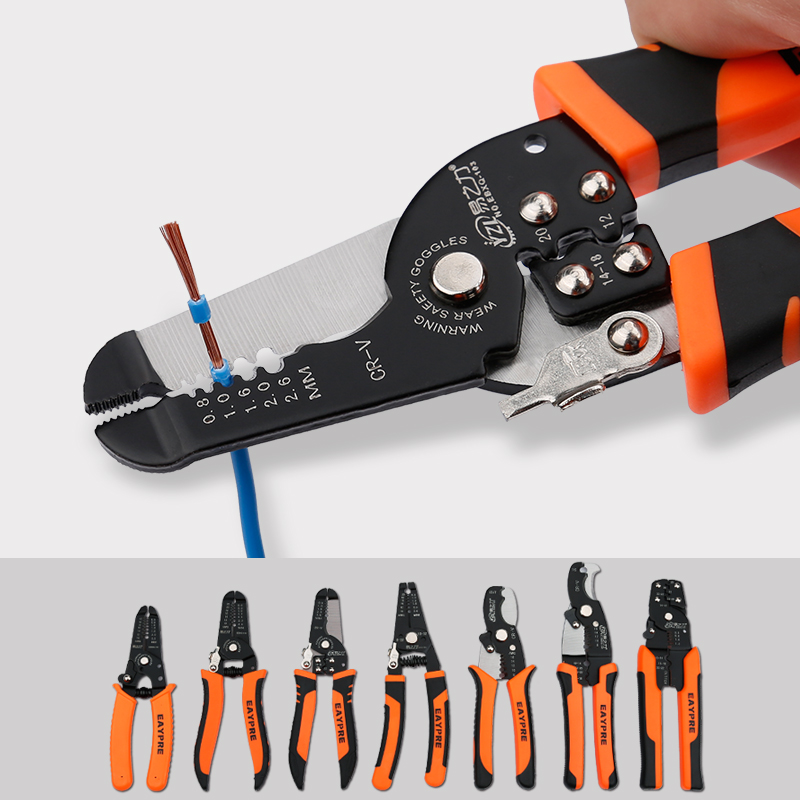

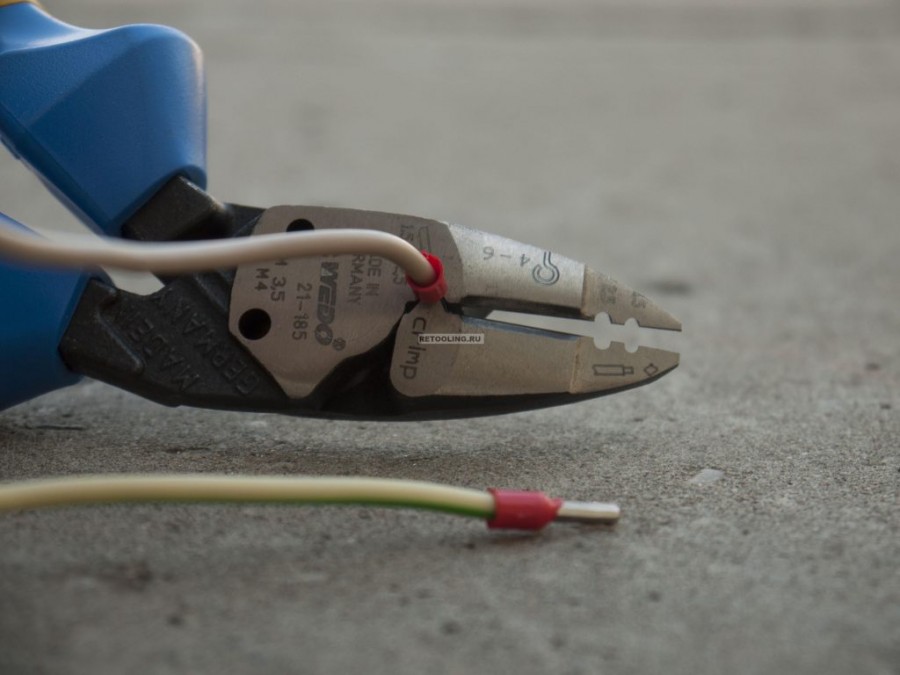

Для обработки проводов подойдут плоскогубцы с прецизионными отверстиями различного диаметра. Универсальный инструмент востребован при монтаже проводки.

Такие плоскогубцы позволяют:

захватывать и изгибать проволоку;
разрезать провод средней твердости;
проводить опрессовку контактных гильз;
удалять изоляцию.

Количество отверстий определяет функциональность инструмента, обычно плоскогубцы рассчитаны на обработку проводов 3-6 типоразмеров.

Допустимые параметры сечения провода указаны на рукоятке, стандартный диапазон значений – 0,5-3 кв. мм

Работать с плоскогубцами надо аккуратно. Если не рассчитать силу прижима, то можно легко повредить жилу.

Сложные варианты удаления изоляции

Определенные трудности возникают при снятии матерчатой изоляции. Нить бывает намотана довольно плотно, срезать ее ножом затруднительно. Здесь поступают иначе. С помощью наждачной бумаги зачищают нужный участок с одной из сторон. Остальная часть нити снимается легко.

У радиолюбителей часто используют провода ПЭЛШО. На них используется нитевая обмотка. Вот ее и снимают, используя наждачную бумагу с мелким зерном. Проводник укладывают на деревянную опору, а потом несколькими движениями, прижимая абразив к опоре, разрушают нить с одной из сторон. Потом ее несложно снять.

При необходимости оголить экранированный провод прорезают наружную оболочку, а потом ее снимают. Дальше расплетают экранирующую оплетку, освобождая изоляцию в требуемом месте. Только потом удаляют изоляцию со среднего проводника.

В некоторых случаях можно снять пластик с металла, используя нагретые поверхности. Так иногда поступают радиолюбители, чтобы снять паяльником защиту.

Иногда снимают покрытие, сжигая его на огне. Такой способ крайне опасен. Использовать его запрещается. Выделяются вредные газы, изоляционное покрытие снимается неравномерно, часть его после перегрева не выполняет свои функции.

Снять изоляцию с провода сумеет любой домашний мастер, используя остро заточенный нож. Несложно изготовить простейшие приспособления для этой работы. Покупные приспособления позволят выполнять эту работу быстро и качественно.

Как не надо снимать изоляцию с проводов?

Способ первый. Ножом: отступить от края провода нужную для оголения длину, надрезать изоляцию круговым движением ножа, после этого стянуть ее с провода.

В этом случае обычно повреждается и сам провод. Если он многожильный, то некоторые жилочки ножом перерезаются. Это может быть не так страшно, хотя сечение провода тем самым будет уменьшено, а значит, качество контакта станет хуже. Если провод — одножилка, то можно даже и не заметить его повреждения ножом. Останется едва видимая и ощутимая осязанием круговая канавка. Ее и не видно будет, так как она совпадает по положению с краем отрезанной изоляции. А это еще и хуже — достаточно пару раз согнуть такой провод, как он отломится ровно по этой канавке. Особенно это касается алюминиевых проводов. Но медные, имеющие большую вязкость, тоже в этом месте ломаются, хотя, может быть, и не сразу.

Способ второй. Строгающим движением ножа снять полоску изоляции от места начала оголения до конца провода. После чего оторвать или отрезать располосованный хвостик изоляции.

Можно и в этом случае повредить проводник провода. Причем в месте, когда нож первый раз врезается в изоляцию. Прилагается усилие, которое может повредить и проводник — нанести на нем канавку (одножильный провод) или пресечь несколько жилок (многожилка). Результаты те же, что и в первом способе.

Способ третий. Острыми кусачками или бокорезами неполным сведением в месте начала съема провода пробить изоляцию, после чего кусачками и соскоблить ее с провода.

Недостатки те же самые, плюс риск вообще перекусить провод, слегка передавив кусачки. Если и не перекусили, легко повреждается металл провода, что ухудшает контакт или в конечном счете отламывает провод ровно по тому месту, где начинался съем изоляции.

Способ четвертый. Состоит в термическом нарушении — паяльником, спичкой, зажигалкой — целостности изоляции, после чего ее снимают или срезают.

Недостатки — изоляция выпускается сейчас пожаробезопасная, но плавкая и при возгорании (трудном, да) изрядно вонючая. Выделяется ядовитый черный дым, вдыхать который — не комильфо. А к проводнику, который хотелось «очистить», может прилипнуть слой этой самой изоляции, который все равно потом нужно соскабливать. С никуда не девшимся риском повреждения металла провода. На жало паяльника тоже будут нанесены капли изолятора, которые потом — скобли и выжигай и снова скобли.

Работа профессиональными способами и инструментами состоит в приемах, подобных перечисленным, но, по возможности, с преодолением указанных недостатков.

Повреждение проводов, ведущих к вилке

Применяется метод, если при визуальном осмотре обнаружено, что у зарядного устройства неисправны тонкие провода, ведущие к вилке. Главная сложность ситуации не только в малом сечении, но и в многожильности кабеля. Проблемным является и тот момент, что провода заключены в сплошную оплетку, поэтому изоляция служит не просто защитой, а двух или трехкамерным коллектором.

Чтобы в этом случае снять изоляцию быстро, специалисты используют тонкое лезвие, вынутое из кассеты от бритвы. Кабель фиксируют посредством струбцины от настольного светильника или тисков. Кабель разделяют на жилы, лезвием аккуратно делают надрез в нужном месте не слишком глубоко. Далее часть слоя поддевают ногтем и бережно удаляют.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
Тонкая линия расплава не приводит к перерасходу материала.
Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

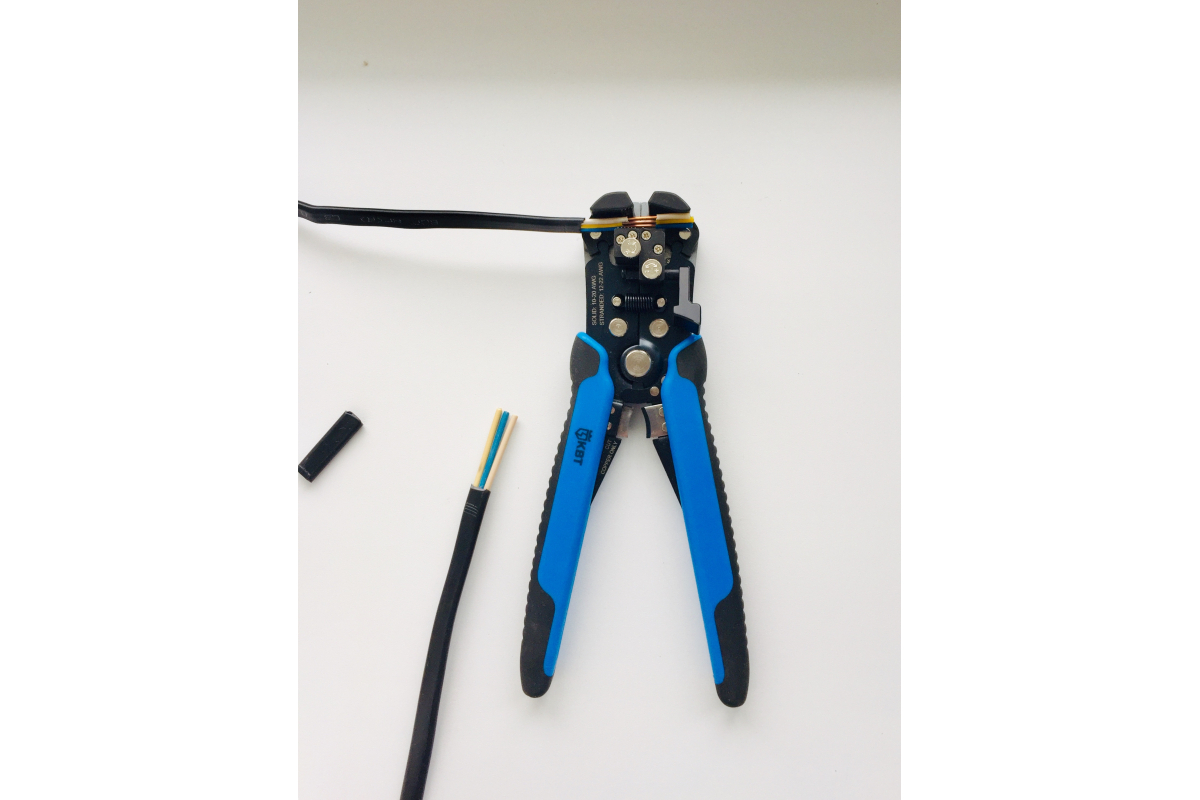

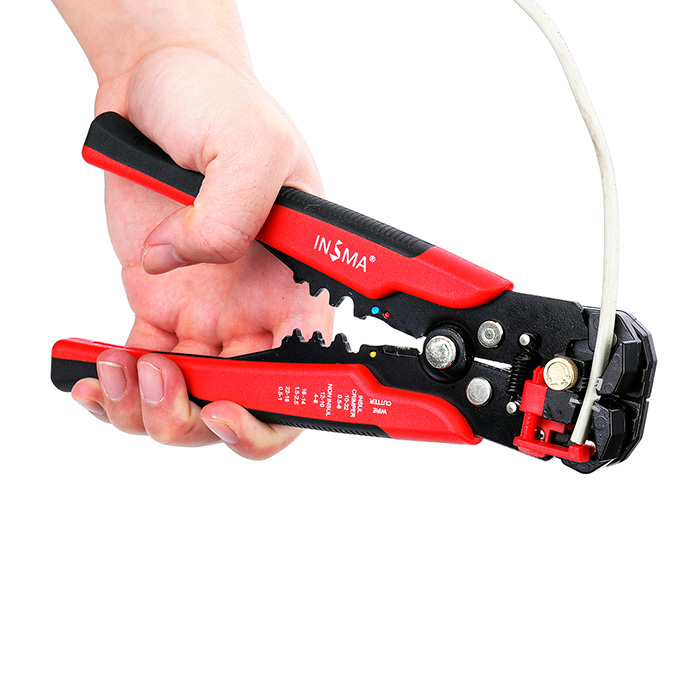

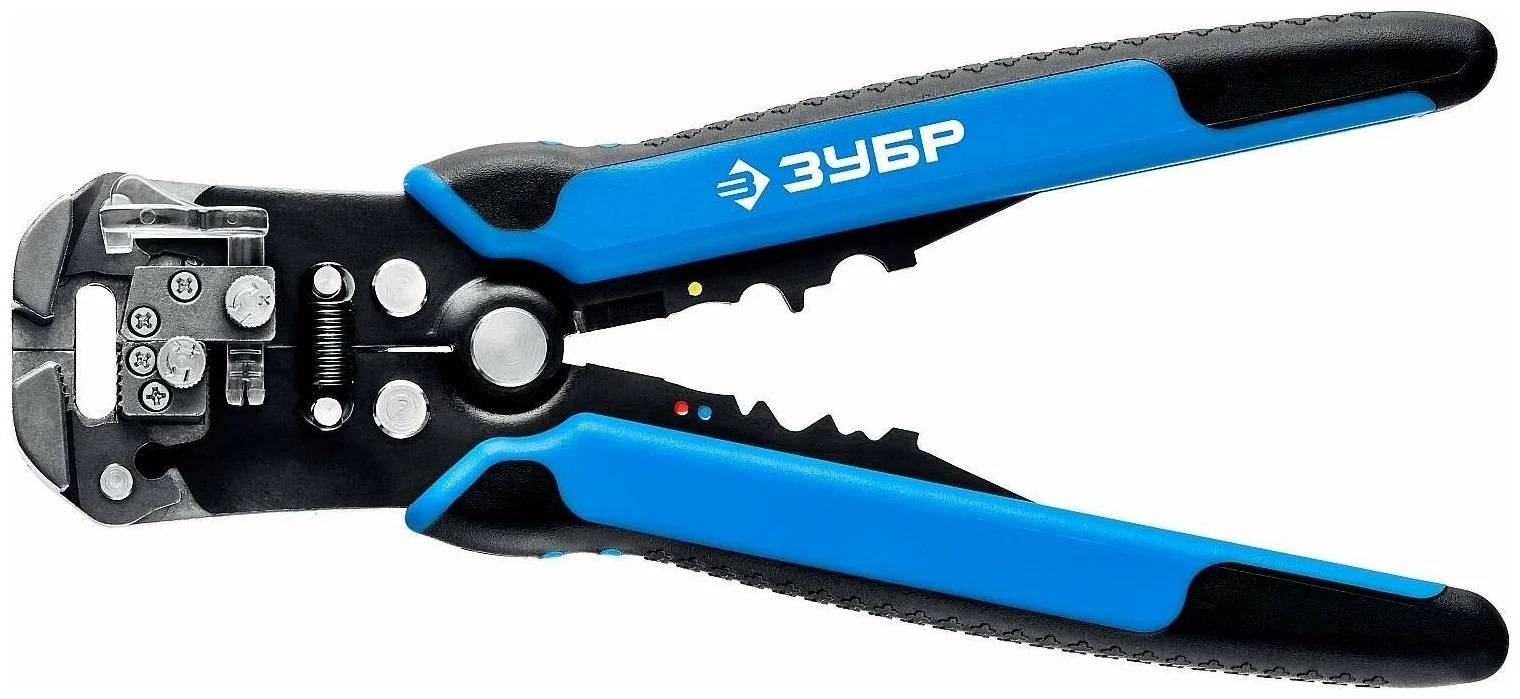

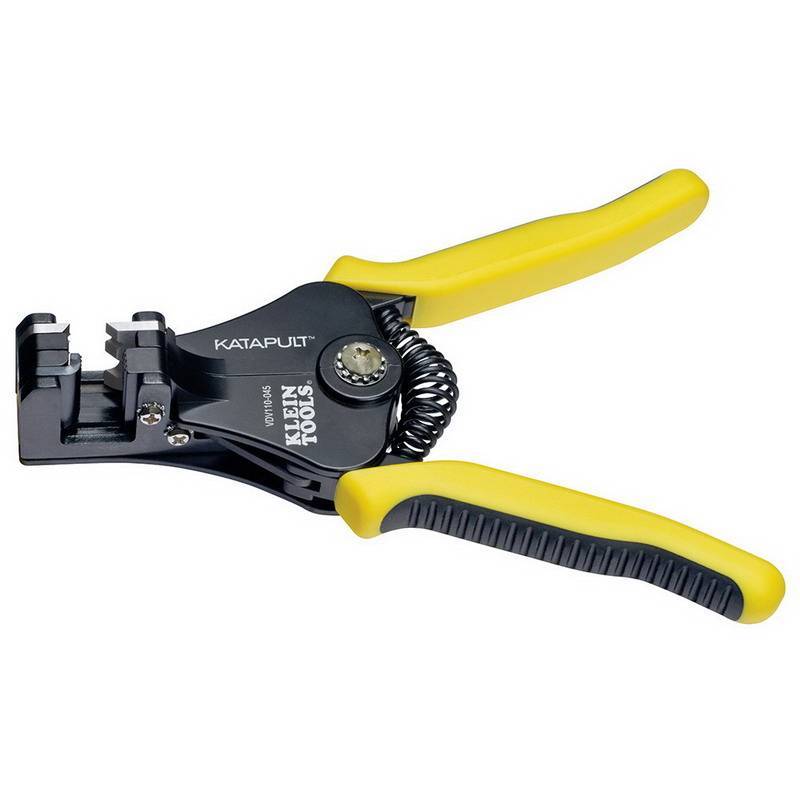

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

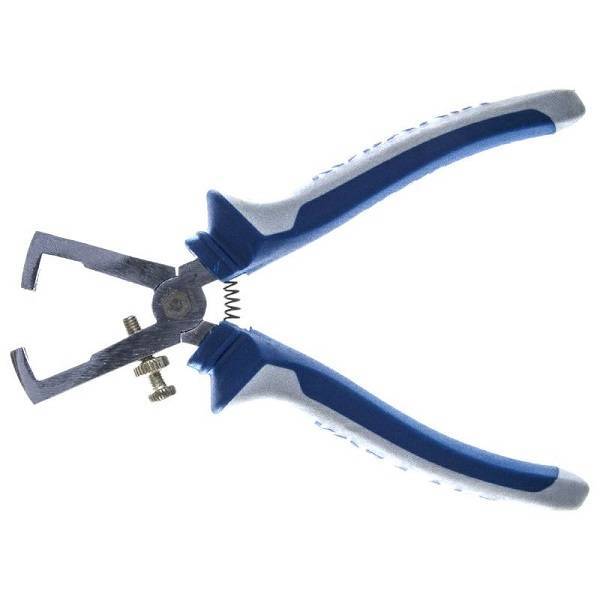

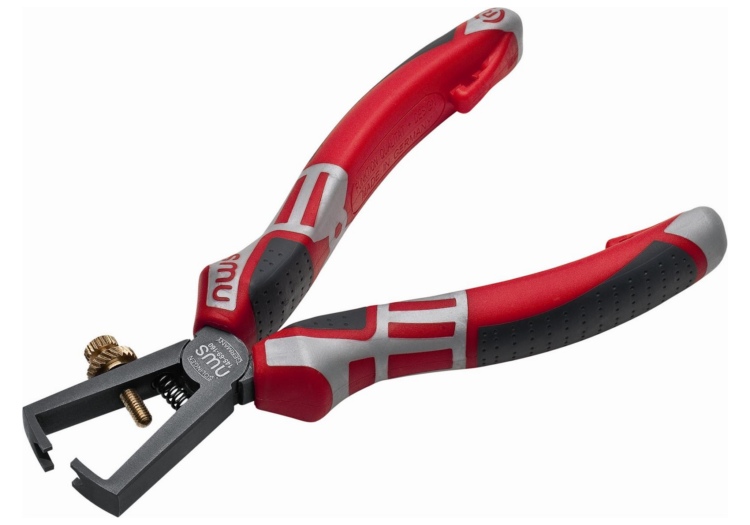

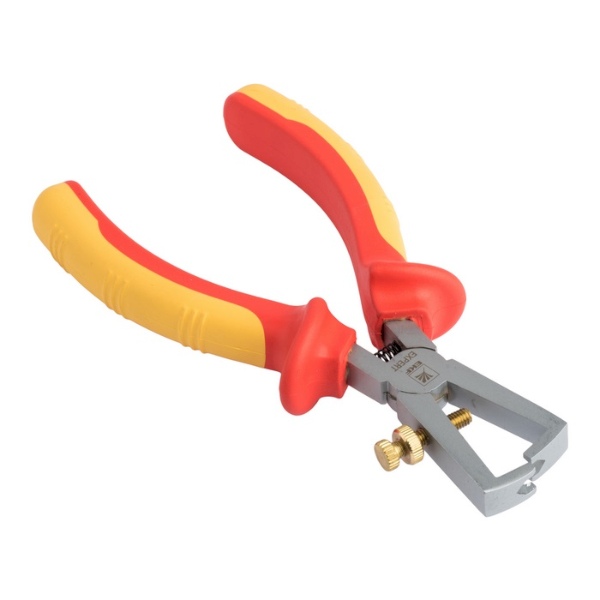

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Недостатки Jokari N15

1

При последнем методе снятия изоляции с жил, вы должны точно знать какого сечения у вас провод.

Все калиброванные отверстия рассчитаны на стандартные размеры. А у нас как правило, кабель сделанный по техусловиям, значительно отличается от кабеля по ГОСТ. Так как за норму зачастую берут не сечение жилы, а сопротивление одного километра кабеля.

Именно поэтому большинство профессиональных электриков предпочитает изоляцию с самих жил снимать не Jokari, а автоматическими съемниками.

2

Второй из минусов зачистки – ножи для надреза изоляции являются не съемными.

При интенсивной работе рано или поздно Jokari все равно затупится. А еще можно случайно повредить нож во время работы, применив его не по назначению, не с тем кабелем или материалом. В итоге вместо замены лезвий, придется покупать новый девайс.

3

Так например с кабелем ТУ марки ВВГнг, у которого изоляция априори тоньше, чем у гостовского, при сечении 3*1,5м или 3*2,5мм вообще не получится ничего сделать круговыми лезвиями.

Он будет просто болтаться внутри съемника, либо сдирать тонкую шкурку. Вариант использования продольного ножа тоже не пройдет, так как из-за его не совсем маленького размера можете запросто задрать изоляцию жил внутри кабеля.
Поэтому если вы массово работает с кабелями изготовленными по техническим условиям, то данный съемник вам скорее всего не подойдет.

4

Но все же, не смотря на минусы, если с умом подходить к работе и бережно относиться к инструменту, то свою стоимость данный съемник за период эксплуатации способен окупить не один раз.
