Клеммники для соединения проводов: разновидности, плюсы и минусы, в щиток

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Соединения по своим видам

Зачастую применяется следующая классификация по виду соединений. Она наиболее логична и отражает все наиболее подробно.

Наиболее популярные виды клеммников:

Барьерные – с разных сторон есть перемычка и соединения на пайке (рис. 6).

Рис. 6. Барьерные клеммники

Проходные – применяется для соединения жил, подходящих с разных сторон (рис. 7).

Рис. 7. Проходные клеммники

Кросс-модули – соединение параллельное, для нескольких линий (рис. 8).

Рис. 8. Кросс-модульные клеммники

Концевые – провода, подходят с одной стороны (рис. 9).

Рис. 9. Концевые клеммники

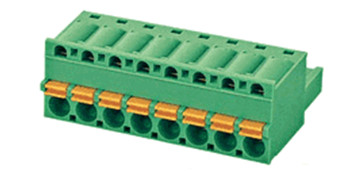

Разъемные – с разных сторон есть клеммное соединение, а с другой разъем (рис. 10).

Рис. 10. Разъемные клеммники

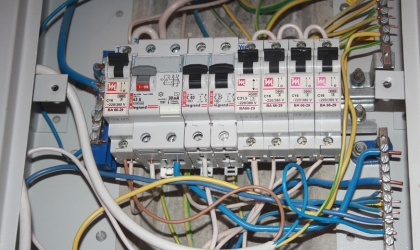

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант – использовать в качестве крайней клеммы заземляющую.

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Что же такое клеммы

Клеммные зажимы — электротехнические приспособления, используемые для выполнения соединения кабелей и проводов. В конструкцию клемм входят от 2 и выше контактов из токопроводящего металла, оснащённых креплениями для жил. Корпус клеммной колодки, во избежание короткого замыкания или поражения электрическим током, выполнен из диэлектрического материала.

Токопроводящие пластины выполняются из меди или сплавов на её основе. Минимальное сопротивление обеспечивается лужением, то есть, покрытием пластины слоем олова или оловянных сплавов. Разновидности клеммных колодок, оснащены пружинами, с проводом контактирует медная пластина, сама же пружина обычно изготавливается из хромоникелевой стали.

В качестве изолирующего материала корпуса используется пластик или фарфор. Материал подбирается с учётом сопротивления к деформациям и высоким температурам.Использование в монтаже клеммных колодок нашло широкое распространение, и постепенно пайка проводов отходит на второй план, уступая место клеммным соединениям. Использование клемм экономически выгоднее, по сравнению с пайкой, и существенно надёжнее. Клеммы доказали свою эффективность при соединении проводки с медными и алюминиевыми жилами, обеспечивая качественное соединение, и предохраняя кабель от механических воздействий при монтаже.

Схема подключения УЗО: инструкция, методы, ошибки

Что такое УЗО в электрике: разновидности, принцип работы

Технология соединения проводов с помощью клемм

Самозажимные клеммы

Для соединения проводов с помощью самозажимных клемм необходимо подготовить концы проводов: обнажить жилы на необходимую длину, удалить изоляцию. Затем, путем нажатия на кнопку, нужно вставить провод в клемму. Кнопка должна быть надежно закреплена, чтобы не случился случайный разъединительный контакт.

Для проверки качества соединения следует попытаться вытащить провод из клеммы. Если провод удается вытащить легко, то связь ненадежна и нужно повторить операцию. Если провод не выпадает, то соединение проведено качественно.

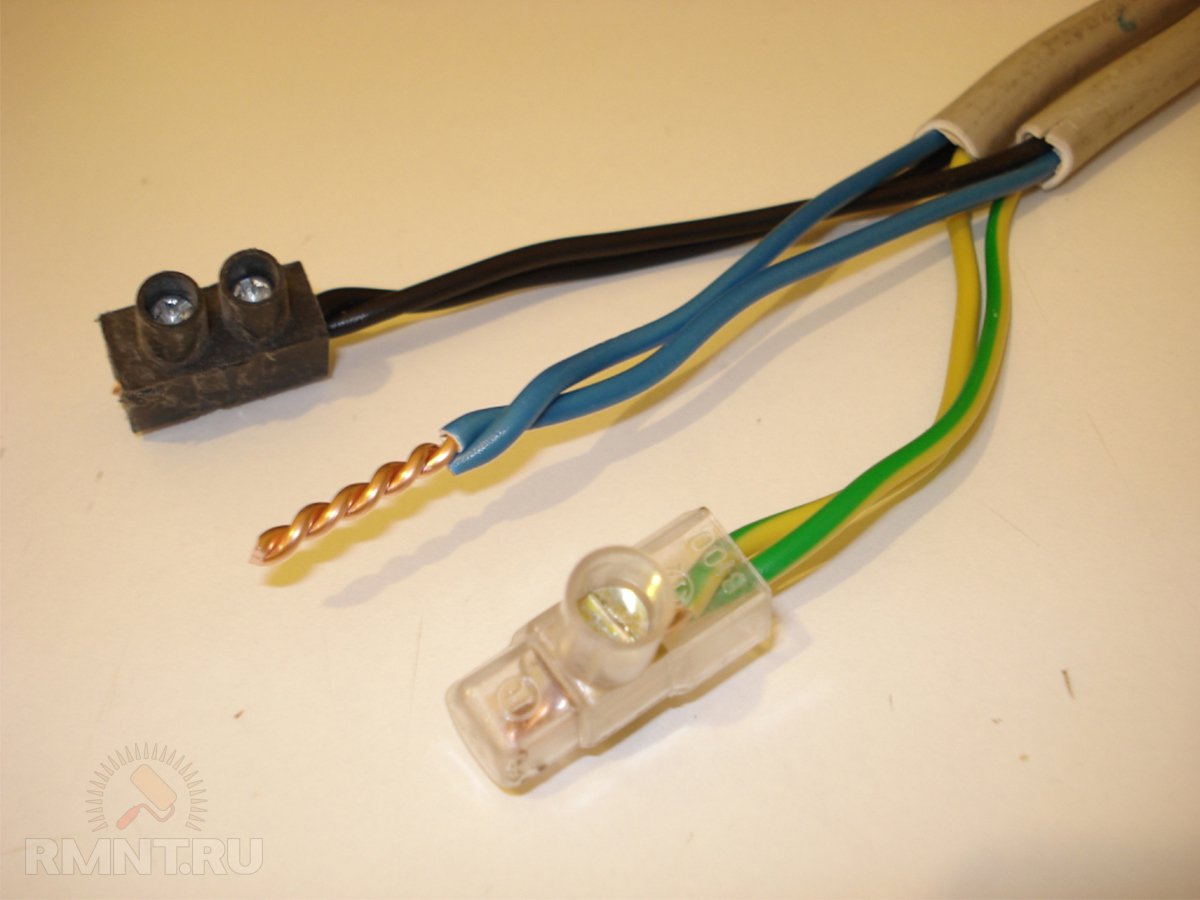

Винтовые клеммы

Для соединения проводов с помощью винтовых клемм необходимо также подготовить концы проводов: обнажить жилы на необходимую длину, удалить изоляцию. Затем нужно соединить провода, завинтить клемму

Важно не затягивать клеммы слишком сильно, чтобы не пережать жилы

Для проверки качества соединения следует проверить надежность крепления клеммы. Если клемма держится качественно и не позволяет проводу сдвинуться, то связь считается надежной.

Предпочтительнее использовать самозажимные клеммы для быстрого соединения проводов, если это не критично;
Винтовые клеммы считаются более надежными и используются там, где качество соединения критически важно, например, в электроустановках.

Сравнение винтовых и самозажимных клемм	Самозажимные клеммы	Винтовые клеммы
Скорость соединения проводов	Высокая	Низкая
Надежность соединения	Низкая	Высокая
Уровень используемых напряжений	Низкий-средний	Средний-высокий

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

клеммы.
провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
острый нож для того, чтобы зачистить провод;
инструмент для обжима кабеля;
фигурную отвертку;
дрель;
короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

Обрезаем концы провода с помощью острого ножа.
Зачищаем провод при помощи лезвия.
Складываем все проводки параллельно друг другу.
Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
Вставить наконечник в клемму и зафиксировать с помощью винта.
Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Фото	Продукция	Характеристики	Средняя цена, руб.
	Клеммы универсальные Wago рычажковые 222х412	Ток 32 А; 2 подключения; Напряжение до 450 В.	800
	Клемма универсальная Blox 5х2.5		350

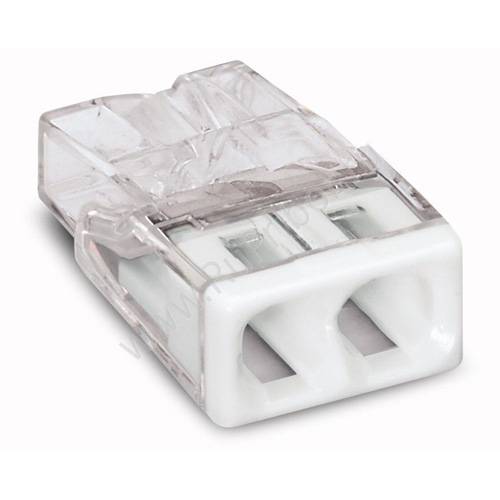

	Клемма Wago 2- х проводная.	Номинальный ток 24 А; Позволяет соединить 2 провода.	260
	Клемма «Легранд» 37261	Номинальное сечение 4 мм; Способ присоединения винтовой.	65
	Винтовой зажим TDM ЭВИ-10	Номинальный ток 10 А; Количество подключенных проводников 12.	55

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.

https://youtube.com/watch?v=uzPVJnmAJZI

Какие бывают разновидности клеммников

Винтовые клеммные соединения получили высокую популярность и потому представлены в обширном ассортименте. Среди винтовых зажимов можно выделить три основные категории:

проходные;
барьерные;
концевые.

Основное отличие заключается в форме «клети» — токопроводной металлической площадки. У проходных клеммников она втулочная, барьерные же соединения базируется на контактных пластинах. Концевые или тупиковые клеммники имеют вид колпачка, и предназначены для обжатия нескольких скрученных жил.

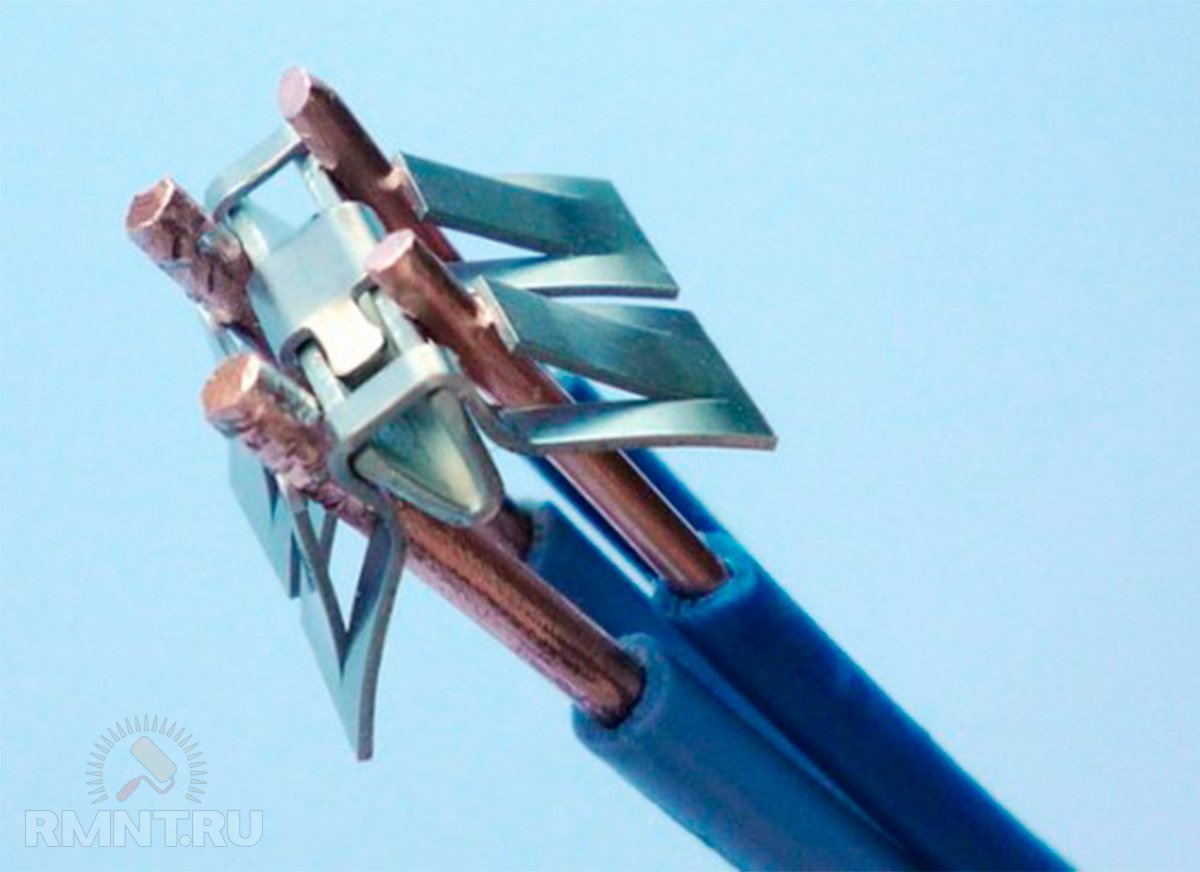

Нажимные клеммники устроены иначе. В них жила кабеля зажимается внутри цанги или клиновидной пластины. Усилие прижима обеспечивается рычажком на корпусе клеммника, таким образом, соединение получается быстроразъёмным. Колодки такого типа могут иметь водоупорное исполнение, что обеспечивается плотной посадкой изоляционного пояска во входном отверстии.

Пружинные клеммные колодки очень похожи на нажимные, однако по сути своей представляют неразъёмные соединения. Фиксация провода выполняется внутри клиновидного разреза или конусной цанги, то есть клеммник работает по принципу капкана. Впрочем, для некоторых изделий производители предусматривают процедуру размыкания, однако впоследствии нет возможности оценить сохранность контактной площадки, поэтому повторно пружинные клеммники используют редко.

Помимо способа контактной фиксации для клеммных колодок действуют отличия по расположению зажимов, способу монтажа, рядности, материалу корпуса, диаметру проводов и допустимой нагрузке. Одна из наиболее специфичных особенностей — наличие внутреннего наполнителя. Так, отдельные разновидности пружинных клеммников могут быть заполнены внутри токопроводящей пастой или специальной смазкой, препятствующей контакту металла с влагой и кислородом.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Фото	Выполняемые действия
	Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника.

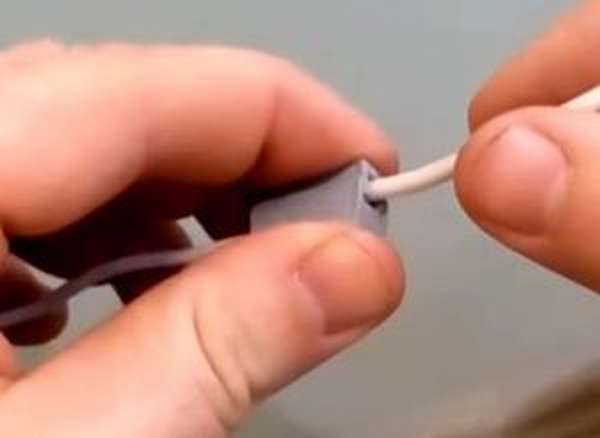

	Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора
	В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит.

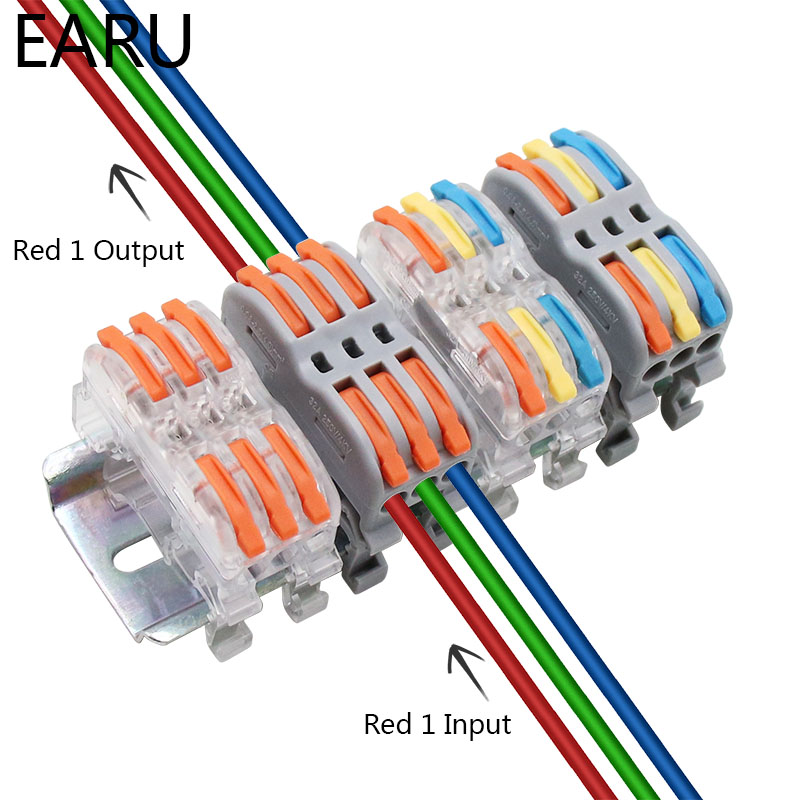

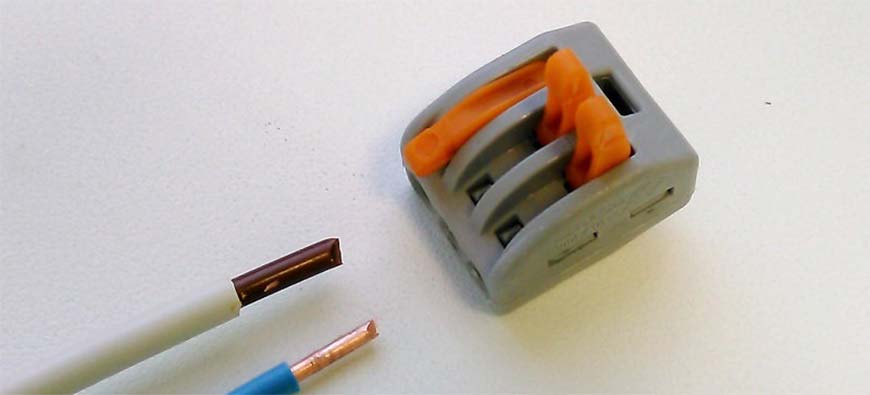

	Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы.
	Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки.
	Жилы зафиксированы. При необходимости такой контакт легко разбирается
	Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая.
	Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод.
	Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию.
	Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется

Разновидности

В магазинах находятся десятки различных клеммников, поэтому нередко пользователь может совершить ошибку и купить не тот вариант, который нужен. Приобретать стоит элементы, которые подойдут для конкретного монтажа. Человек получит отличную плотность соединения на весь период эксплуатации. Это является самым главным критерием.

Клеммы без пасты

При помощи таких элементов происходит соединение проводов, жилы которых изготовлены из однородных материалов. При этом количество жил роли не играет, она может быть одинарной или состоять из 2, 3 или 4, на качество это не повлияет. Сечение кабеля не должно превышать 4 мм2. Для фиксации используется специальный рычажок, который представлен в оранжевом цвете. Рычаги устанавливаются таким образом, что их не видно после того, как элемент зафиксируется.

Вариант с пастой

Происходит соединение элементов, состоящих из различных материалов, например, большинство электриков используют их для скоростной фиксации медных и алюминиевых кабелей. Из-за того, что между проводами нет контакта, вероятность окисления шнуров сводится к минимуму и чаще всего невозможна. Единственный недостаток такого способа – отсутствие фиксирующего элемента или винта. Поэтому прочность соединения остается под вопросом. Такая колодка способна соединить клеммы, с сечением до 2.5 мм, на большее этот вариант не способен.

Безвинтовая клемма без пасты

Этот вариант предназначен для фиксации однотипных проводов. Максимальное сечение провода, с которым он способен работать составляет 2.5 мм2

Важно понимать, что большая часть подобной конструкции исключает возможность повторного монтажа, в основном, выпускаются одноразовые приборы. За один подход человек может соединить: от 2 до 8 проводов, что отличное преимущество. Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку

Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку.

Розеточная колодка

Используя этот вариант, человек произведет соединение проводов, которые располагаются в розетке. Такая разновидность клеммы, выпускается в виде специальной пластины, которая не занимает много места в розетке и спокойно проникает туда.

Все кабели, которые необходимо подключить фиксируются в один ряд. Вариант подойдет только в том случае, если человек планирует проводить монтажные работы с проводами, сделанные из одного материала. Максимальное сечение не должно быть больше, чем 2.5 мм2. Преимуществом является то, что человек может соединить 4 кабеля.

Клеммы орехового типа

Модель предназначена для фиксации больших проводов, сечение которых доходит до 150 мм2. Поэтому в домашнем хозяйстве такое изобретение — скорее редкость, чем частый гость. Оболочка состоит из прочного пластика, который изолирует контакты.

Скрутка

Уникальная разновидность клемм, которая способна соединить несколько кабелей сразу. Максимальное величина сечения здесь в разы выше и составляет 16 мм2. Корпус изготавливается из качественной пластмассы, который выдерживает высокие нагрузки. Металлические зажимы размещаются внутри. Крепление осуществляется посредством специального болта, который неподвижно размещается в коробке.

Безвинтовая клемма с пастой

Этот вариант способен плотно скрепить медный и алюминиевый провод, где сечение не превышает 2.5 мм2. Достоинством этого изделия является возможность использования нескольких материалов, из которых изготавливаются кабели. Кроме того, шанс окисления чрезвычайно мал. Также этот механизм отличается тем, что качественно фиксирует всю конструкцию.

Стандартные клеммы

Модель интересна тем, что способна без проблем удлинить провода, при этом без дополнительной помощи специального разветвления. Изделие скрепляет элементы, сечение которых доходит до 2.5 мм2. Изготавливается из прочного пластика, внутри располагается металлический контакт, а также два крепежных винта. Чаще всего продается в виде колодки на 12 секций, которые можно легко снять и применять по отдельности.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

При использовании этих изделий, каждый электропровод имеет отдельный зажим.
Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
Просто монтировать, справится даже новичок.
При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
Прочные и надежные, устойчивы к вибрациям и ударам.
Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
Компактность.
Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм²)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

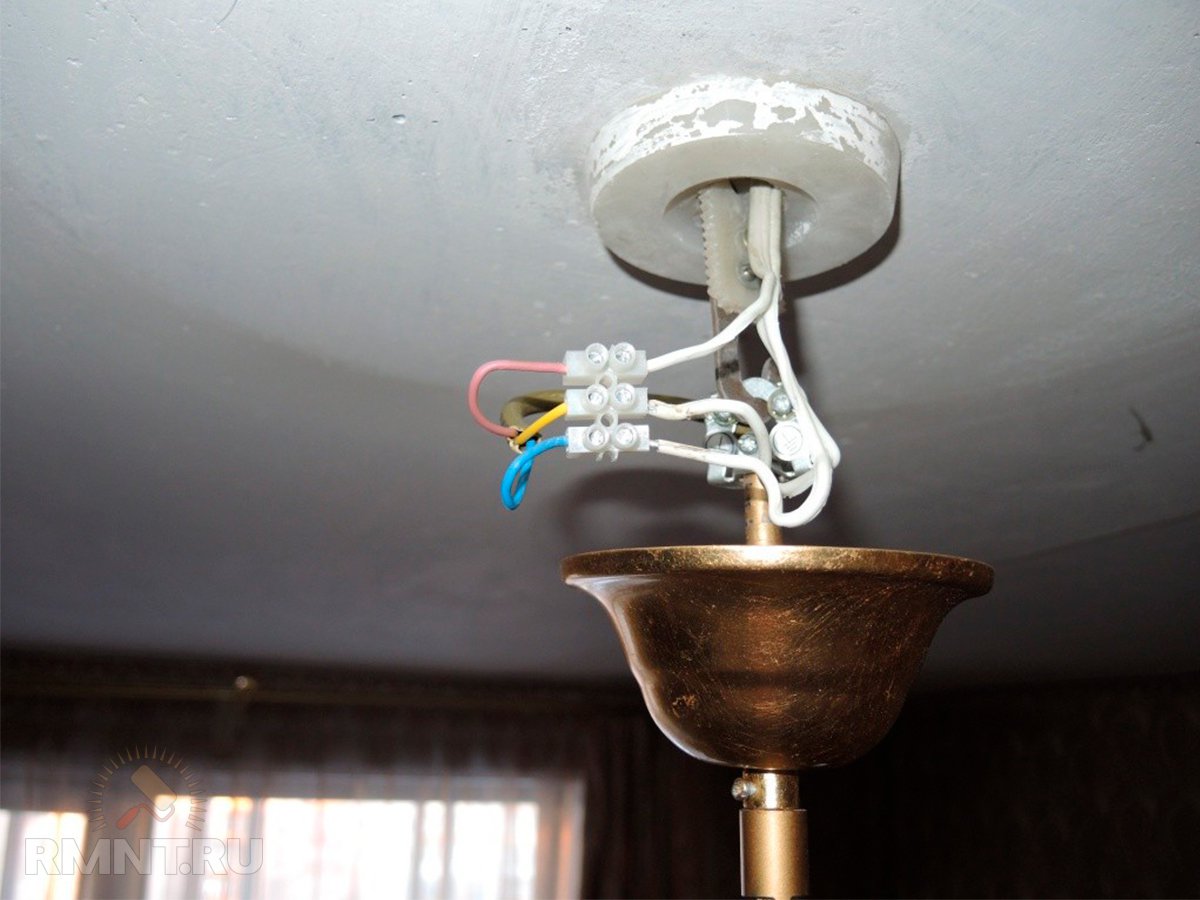

Винтовые соединители

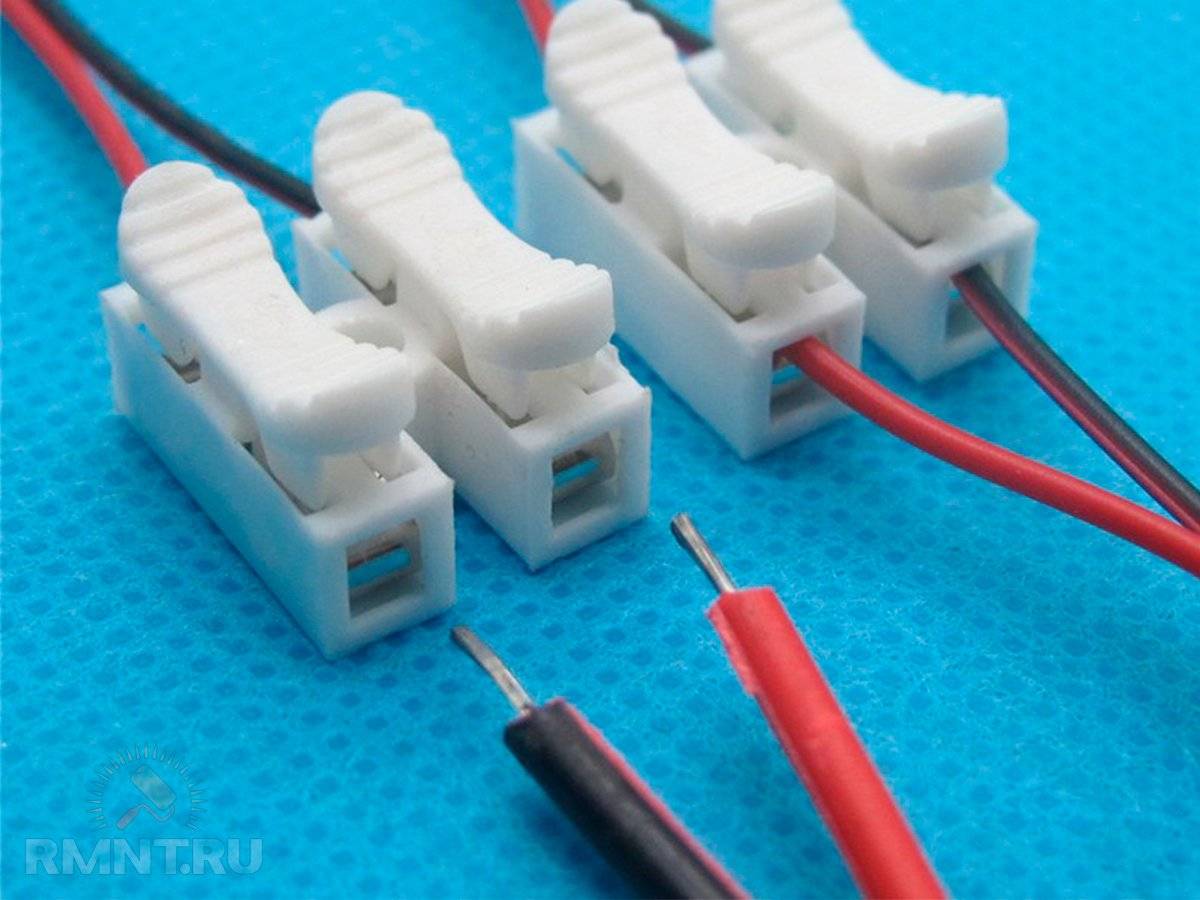

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

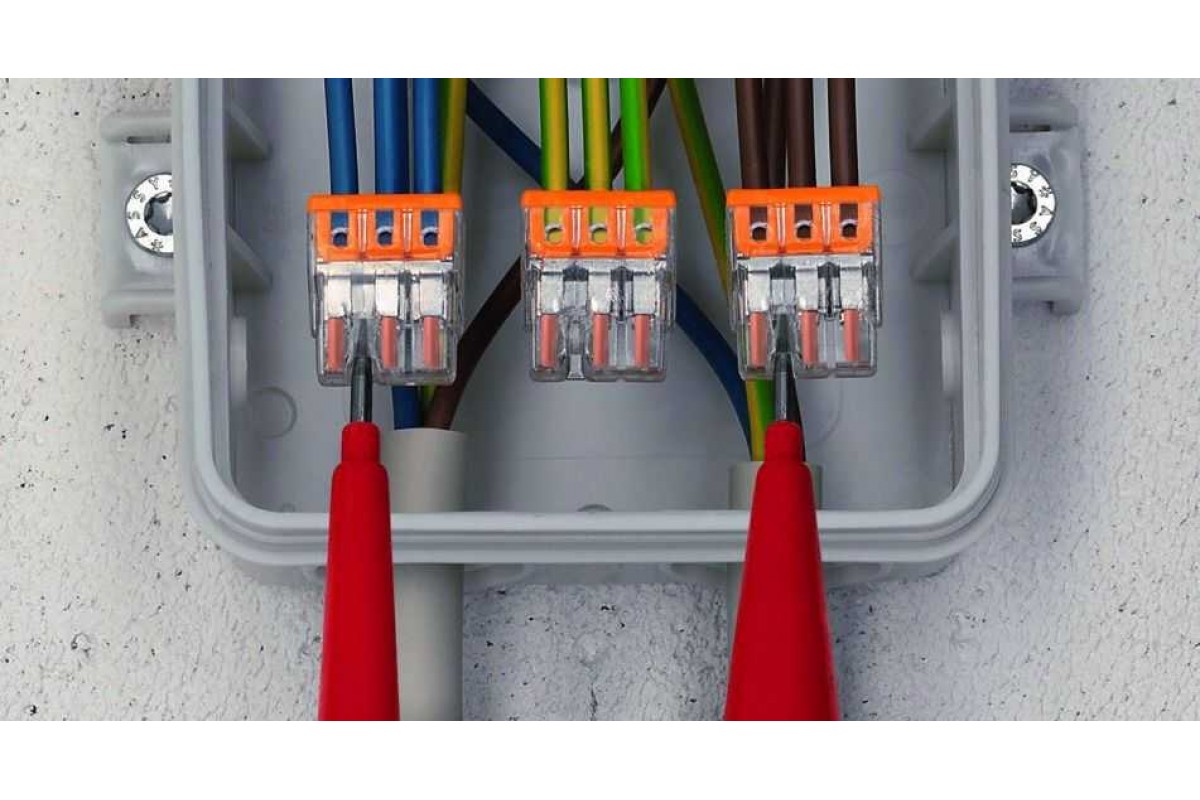

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

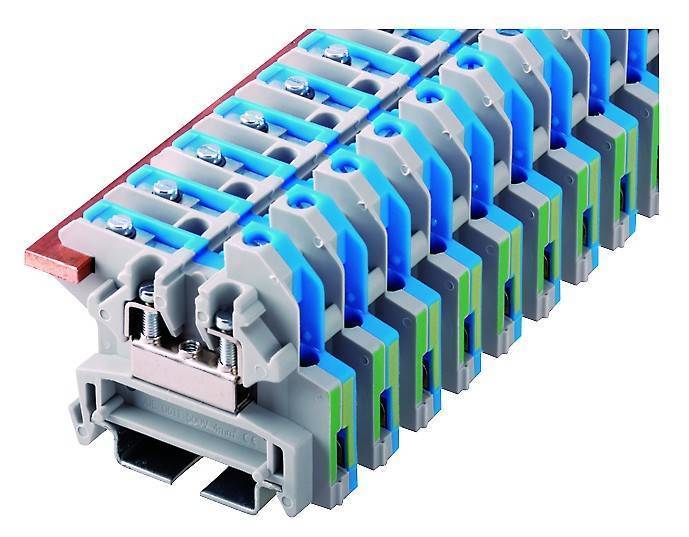

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

с плоскопружинным механизмом;
универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Сварка. Соединение проводов сваркой.

Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД—1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.
