Подпиточные клапаны для систем отопления

Элементы устройства подпитки

Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.

Узел подпитки системы

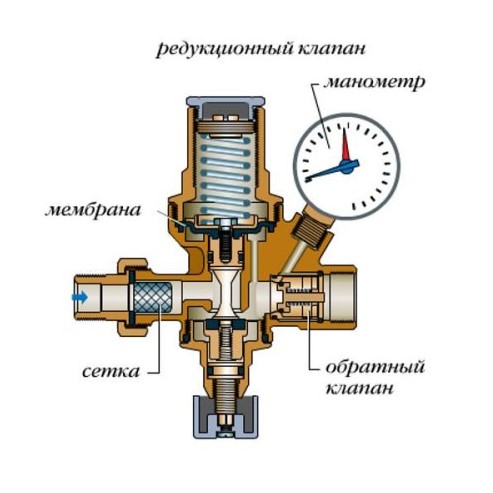

Редуктор котла

Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.

Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.

Насосная группа

Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.

Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.

Схема системы отопления с подпиткой

Исполнительный механизм

Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.

По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.

Обратный клапан

Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.

Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.

В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».

Фильтры очистки подпиточной воды

Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.

Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

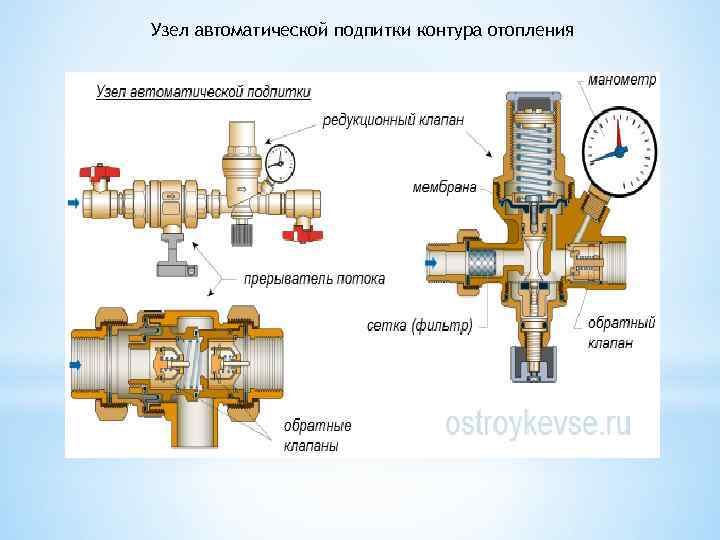

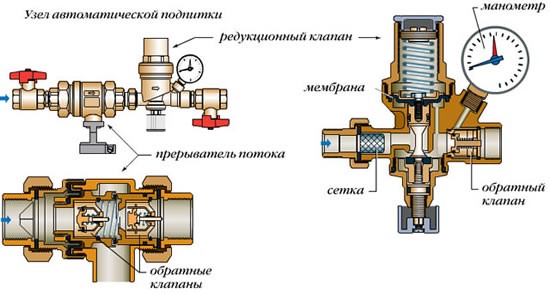

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Технические параметры рабочих жидкостей

Рабочей жидкостью выступает не обыкновенная вода, взятая из водопровода или ближайшего водоема. Напротив, эта вода должна пройти специальную обработку, в нее должны добавляться полезные вещества, а примеси, негативно воздействующие на трубопровод и другие элементы системы, удаляться. В большинстве случаев подобная жидкость заливается в централизованные сети отопления. Должным образом обработать воду не так сложно, да и стоит это недорого, а сам процесс подпитки может выполняться в котельных помещениях.

Обратите внимание! Основным минусом воды в роли теплоносителя считается то, что она замерзает по достижении отметки в 0С, при этом отопительные приборы и трубопровод после этого зачастую разрушаются. Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа.

Для чего нужна такая подпитка?

Вы, возможно, уже сталкивались с термином «клапан подпитки». Что он собой представляет и для чего требуется? Попытаемся это выяснить. Начнем с того, что во всех закрытых системах отопления (вне зависимости от используемого типа циркуляции рабочей жидкости) теплоноситель движется от котла, проходит через все отопительные приборы и, в конечном счете, возвращается обратно. И чтобы циркуляция постоянно происходила достаточно эффективно, необходима постоянная поддержка рабочего давления, которое, в свою очередь, связано непосредственно с объемами горячей жидкости.

Даже если при обустройстве системы выполнялись все требования и нормативы, а также при абсолютной ее герметичности, объем теплоносителя все равно со временем будет уменьшаться и этого, увы, не избежать. Причина тому предельно проста: утечки в сети будут в любом случае. Жидкость может вытекать через соединения отдельных элементов системы, через сальниковые уплотнители прибора циркуляции, также незначительное количество жидкости утеривается при каждом открытии крана Маевского. Безусловно, в условиях замкнутой системы данные потери несущественны, но рано или поздно все это суммируется и может стать причиной неожиданных проблем. Ситуация лишь усугубляется, если случается какая-либо системная авария.

Вывод очевиден: объем нагретого теплоносителя нужно периодически восполнять. С этой целью и были созданы упомянутые выше клапаны подпитки.

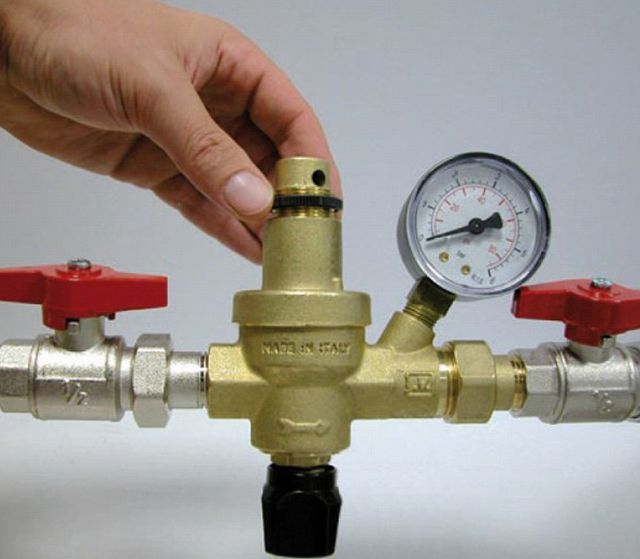

Регулируемая клапан подпитки системы отопления: инструкция по настройке

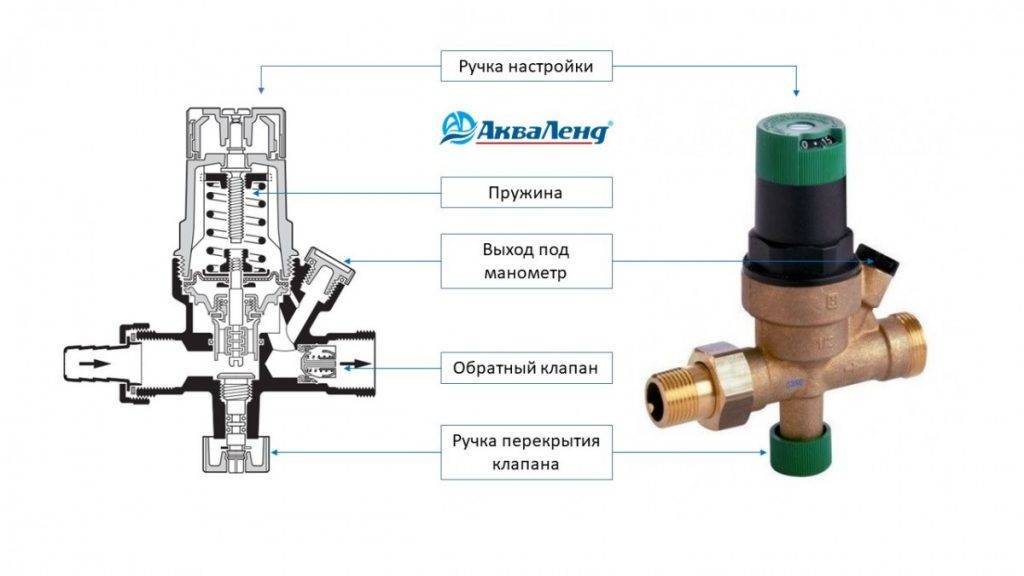

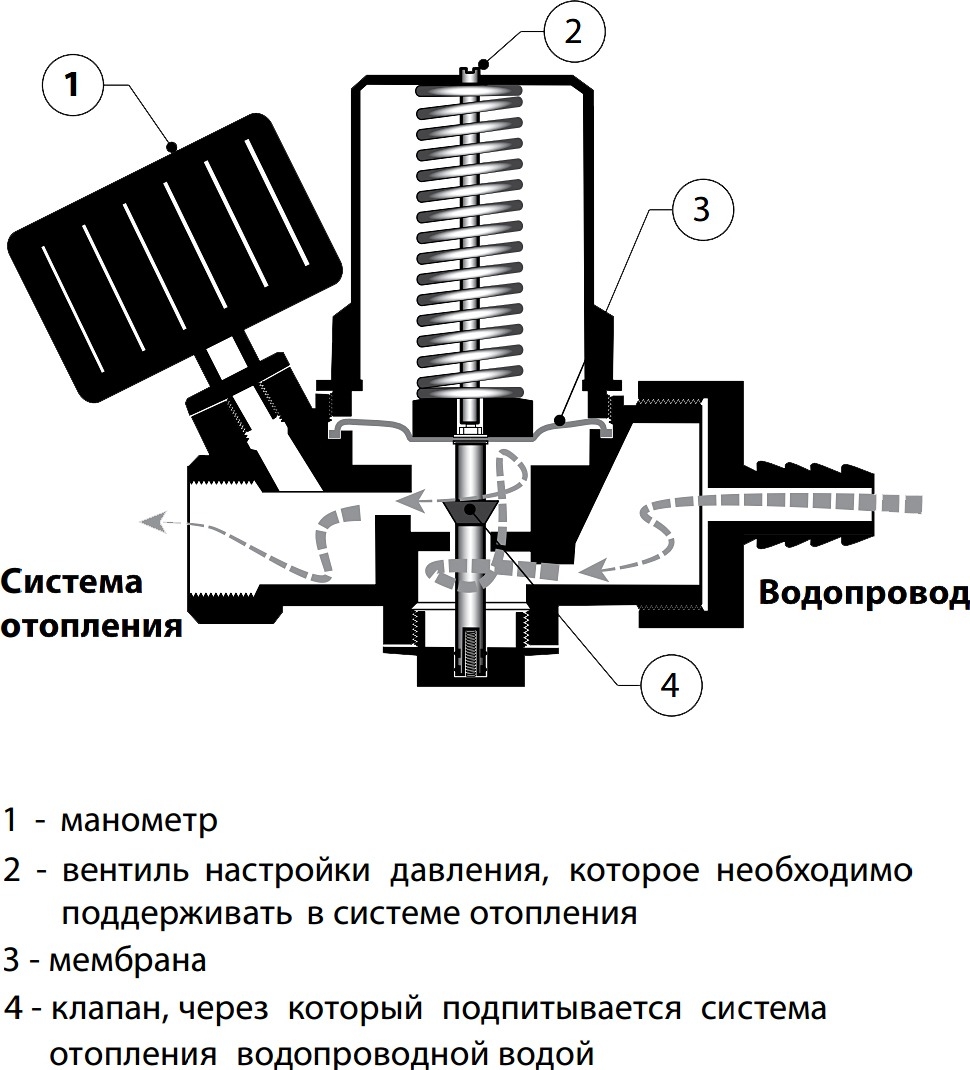

Клапан подпитки системы отопления является одной из важных частей этой системы. Он регулирует подачу горячей воды в отопительные приборы и позволяет поддерживать комфортную температуру в помещении. В данной инструкции мы рассмотрим, как правильно настроить регулируемый клапан подпитки системы отопления.

1. Изучите инструкцию

   Перед началом настройки регулируемого клапана подпитки системы отопления рекомендуется внимательно изучить инструкцию по его эксплуатации. В инструкции обычно содержится информация о правильной установке и настройке клапана, а также о технических характеристиках.

2. Подготовьте инструменты

   Для настройки регулируемого клапана подпитки системы отопления вам понадобятся следующие инструменты:

   • Отвертка;
   • Гаечный ключ;
   • Счетчик воды (при необходимости).

3. Выключите систему отопления

   Перед настройкой клапана подпитки необходимо выключить систему отопления. Это позволит избежать возможных аварийных ситуаций и обеспечить безопасность работ.

4. Проверьте давление в системе

   Перед началом настройки клапана подпитки рекомендуется проверить давление в системе отопления и убедиться, что оно соответствует рекомендациям производителя.

5. Настройте регулируемый клапан

   Для настройки регулируемого клапана подпитки системы отопления необходимо выполнить следующие шаги:

   1. Очистите клапан от грязи и нагара с помощью отвертки.
   2. С помощью гаечного ключа отрегулируйте позицию регулирующего рычага клапана для достижения желаемой температуры в помещении.
   3. Если в вашей системе установлен счетчик воды, установите его на клапане подпитки и отрегулируйте его показания.
   4. Проверьте работу системы отопления и убедитесь, что температура в помещении поддерживается на нужном уровне.

6. Проверьте настройки периодически

   После настройки регулируемого клапана подпитки рекомендуется проверять его работу регулярно. Если температура в помещении не поддерживается на нужном уровне, можно отрегулировать клапан в соответствии с потребностями.

Следуя этой инструкции, вы сможете правильно настроить регулируемый клапан подпитки системы отопления и обеспечить комфортную температуру в своем доме.

Основные элементы

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

• Сделают воду непригодной для употребления человеком из-за развития бактерий.
• Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
• Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Подпиточные клапаны для системы отопления «Watts»

Бесперебойная работа Вашей системы отопления с подпиточными клапанами «Watts»

Что такое подпиточные клапаны «Watts»? Это специальные устройства, которые используются в системах отопления для бесперебойной работы системы при отключении главного клапана подачи теплоносителя. Благодаря подпиточным клапанам «Watts», в случае аварии главного клапана, Вы сможете продолжить использовать систему отопления, избежав простоя и дополнительных затрат на ремонт.

Компания «Watts» предлагает широкий выбор подпиточных клапанов для различных типов систем отопления: от отопления дома до промышленных объектов. Наши клапаны отличаются надежностью, простотой монтажа и долговечностью. Они справляются с любыми температурными режимами и обеспечивают регулирование подачи теплоносителя в систему.

• Преимущества подпиточных клапанов «Watts»:
• Бесперебойная работа системы отопления
• Простой монтаж
• Долговечность и надежность
• Регулирование подачи теплоносителя

Модель	Диаметр	Давление	Температура
Watts CF114-3/4	3/4 дюйма	10 бар	от -10°C до +120°C
Watts CF114-1	1 дюйм	10 бар	от -10°C до +120°C
Watts CF114-1 1/4	1 1/4 дюйма	10 бар	от -10°C до +120°C
Watts CF114-1 1/2	1 1/2 дюйма	10 бар	от -10°C до +120°C
Watts CF114-2	2 дюйма	10 бар	от -10°C до +120°C

Закажите подпиточные клапаны «Watts» прямо сейчас и обеспечьте бесперебойную работу Вашей системы отопления в любое время года!

В каких местах устанавливать ?

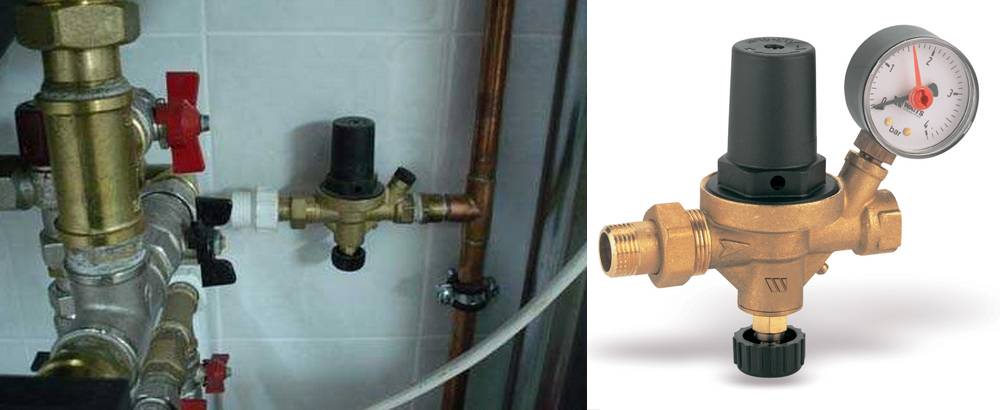

Клапан подпитки, равно как остальные технологические составляющие системы, должен устанавливаться лишь в строго отведенном для него месте. Рассмотрим основные требования, которые выдвигаются к установке данного устройства.

Нормы и рекомендации СНиП при монтаже отопительных систем

Ранее мы рассказывали о том каким нормам и рекомендациям СНиП следует придерживатся при монтаже отопительных систем, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

• Все подпитывающие клапаны в обязательном порядке комплектуются манометрами!
• Подпитка системы отопления, точнее, сам клапан, нужно оборудовать в том месте сети, где напор рабочей жидкости минимален. Если же говорить о системах закрытого типа, то в них таким местом является именно вход рядом с насосным оборудованием.
• Во избежание попадания воды из сети в линию подпитки рекомендуется еще и дополнительно установить запорный кран.
• Если устанавливается клапан с контролем механического типа, то обязателен монтаж и арматурной задвижки либо крана. Монтировать их нужно между линией, подающей холодную воду, и самим отопительным контуром.
• В случае если насос циркуляции добьется давления, превышающего давление, созданное клапаном подпитки, необходимо также в обязательном порядке установить повышающий насос.

Для более детального ознакомления с процессом советуем посмотреть тематический видеоматериал.

Видео – Подпитка отопительной системы

Разновидности подпитки: механика и автоматика

Существует два способа управления подпитывающим устройством:

• механический;
• автоматический.

Способ управления №1 целесообразен там, где используются маленькие отопительные системы. В подобного рода магистралях все перепады давления рабочей жидкости регулируются посредством специальных мембранных баков. При этом намного проще возобновить потери теплоносителя путем ручного открытия крана на трубопроводе, подающем холодную воду. Этот способ предельно прост, но сопряжен с определенными неудобствами: для выполнения таких, казалось бы, простых манипуляций требуется опыт, кроме того, нужны соответствующие технические навыки и познания.

Обратите внимание! Если имеет место использование механического клапана, вам придется самому заниматься контролем внутрисистемного давления в сети замкнутого типа. А если объем рабочей жидкости чересчур увеличится, то это чревато аварийными ситуациями

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями

Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями. Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

И на это обязательно следует обращать внимание при выборе того или иного типа подпитывающего узла

Более детально ознакомиться с техническими параметрами клапанов, а также их среднерыночной стоимостью, можно из приведенной ниже таблицы.

Таблица. Сравнительная характеристика популярных подпитывающих клапанов

Наименование	Материал	Тип	Диаметр, см	Предельная температура	Диапазон регулировки	Цена
Honeywell VF04 1/2 E	Латунь	Механика	1,5	70 градусов	До 6 бар	2600 рублей
ІСМА 1/2	Латунь	Механика	1,5	90 градусов	До 4 бар	1350 рублей
Meibes Fuelly 1/2	Латунь	Автоматика	1,5	–	0,43 бар	1710 рублей
Tiemme 1	Латунь + пластмасса	Автоматика	3	–	До 1,5 бар	3680 рублей
Caleffi 1/2	Латунь + пластмасса	Автоматика	1,5	65 градусов	До 4 бар	3520 рублей
Watts Alimat Alomd 1/2	Латунь + пластмасса	Автоматика	1,5	–	До 4 бар	3750 рублей

Это интересно: Теплоаккумулятор для котлов отопления — устройство, виды, правила монтажа

Автоматические подпиточные клапаны для эффективного отопления

Преимущества продукта «Автоматические подпиточные клапаны»

• Автоматический подкачивающий клапан обеспечивает постоянный поток теплоносителя в котел и улучшает работу системы отопления.
• Увеличивает эффективность системы отопления и снижает затраты на электроэнергию и газ.
• Использование автоматического подпиточного клапана позволяет снизить расходы на ремонт и обслуживание системы отопления.
• Продукт обладает длительным сроком службы и надежностью в работе.

Описание продукта:

Автоматические подпиточные клапаны для систем отопления — это надежный и эффективный продукт, который обеспечивает стабильную работу системы отопления и уменьшает затраты на ее обслуживание. Продукт имеет компактный размер и может быть установлен на любой тип системы отопления, что делает его удобным и доступным средством для регулирования работы системы отопления на дому и в офисе. Автоматический подпиточный клапан позволяет экономить время и ресурсы, при этом гарантируя высокое качество и надежность в работе.

Таблица с характеристиками продукта:

Характеристики	Значение
Номинальный диаметр	DN15, DN20, DN25, DN32, DN40
Рабочий давление	0,1-10 бар
Температурный режим	от -10°C до +120°C
Материал корпуса	латунь или нержавеющая сталь
Напряжение	220В

Заказ и доставка продукта:

Вы можете заказать «Автоматические подпиточные клапаны» на нашем сайте. Доставка осуществляется по всей территории России в кратчайшие сроки.

Закажите автоматический подпиточный клапан прямо сейчас и наслаждайтесь комфортом и уютом у себя дома или в офисе!

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Watch this video on YouTube

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Watch this video on YouTube
