Перепускной клапан в системе отопления и виды байпасов

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

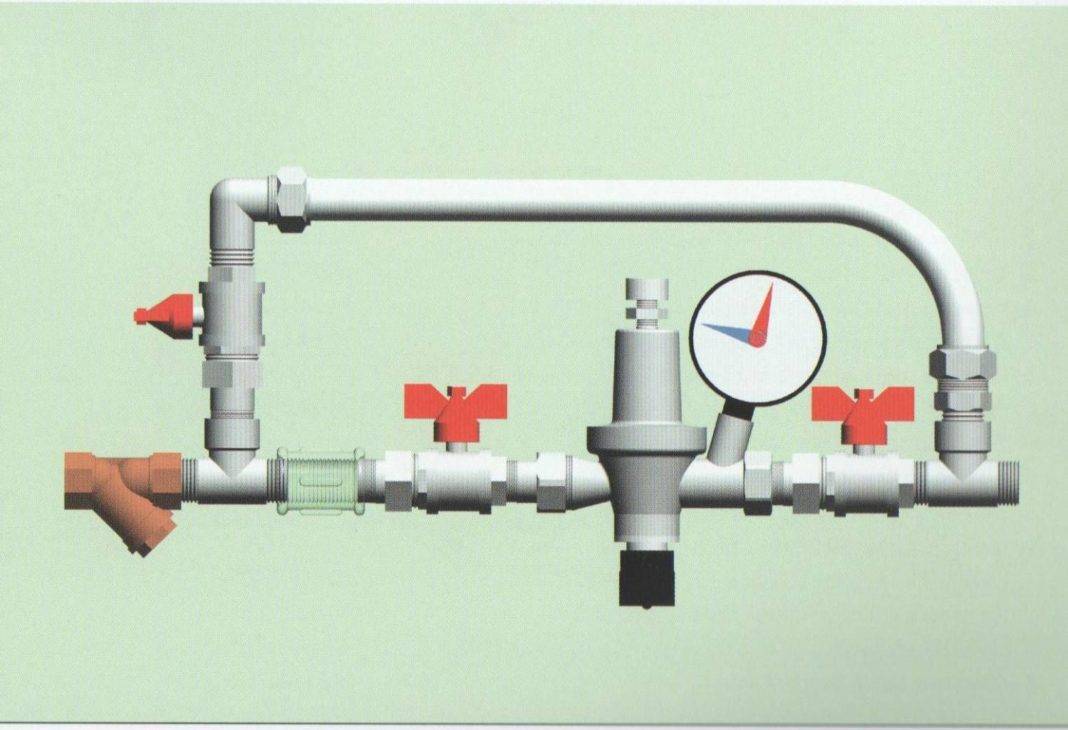

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

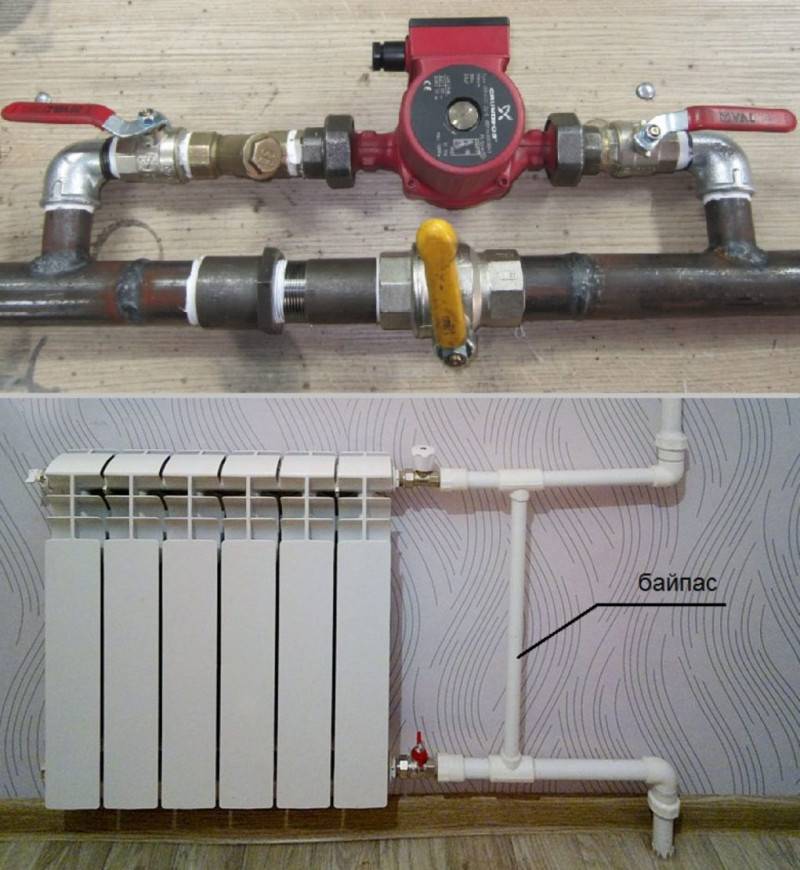

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Что собой представляет и для чего он нужен

Объем теплоносителя меняется в процессе работы. Изменение напора ухудшает работоспособность тепловой магистрали. Трубы прогреваются неравномерно, в отдельных участках скапливается воздух, приходят в негодность узлы. Баланс давления поддерживается вручную, но лучше изменение количества топлива доверить автоматике, для чего нужен клапан в системе.

Технические характеристики устройства:

1. DN — номинальный диаметр патрубков для подсоединения. Значение используется в случае стандартизации типовых размеров коллекторной арматуры. Фактический DN может незначительно изменяться в сторону увеличения или уменьшения. Аналогичная характеристика применялась в постсоветский период для обозначения диаметра условного прохода — Ду.
2. PN — номинальный размер давления жидкости или газа при температуре +20°С. Повышение давления в системе остается в нормативных пределах, обеспечивается безопасность эксплуатации. Характеристика применялась в аналогичном обозначении Ру автоматики в постсоветском периоде.
3. Kvs — коэффициент способности пропускать объем жидкости при нагревании теплоносителя до +20°С. Снижение напора в автоматике показывает 1 бар. Коэффициент применяется в расчетах гидравлических систем для выявления потерь давления.
4. Диапазон настройки — разница изменения давления, поддерживаемого автоматическим устройством. Показатель зависит от степени упругости пружины.

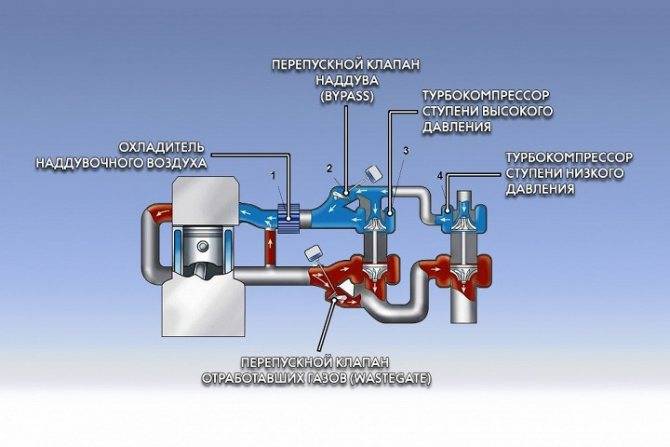

Перепускной масляный клапан

Перепускной клапан масляного фильтра срабатывает при повышении давления в маслопроводе между насосом и фильтрующим элементом. Это происходит вследствие повышения плотности масла (например, при холодном пуске), износе фильтра или просто увеличения оборотов. Открываясь, клапан пускает часть масла в обход фильтра

Очень важно подобрать клапан с правильным значением давления открытия. От этого зависит, при каких оборотах двигатель будет смазываться неочищенным маслом. Нежелательно использовать перепускной клапан с низким давлением открытия, поскольку при больших оборотах в двигатель всегда будет поступать «грязное» масло

Нежелательно использовать перепускной клапан с низким давлением открытия, поскольку при больших оборотах в двигатель всегда будет поступать «грязное» масло.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Варианты установки байпаса в системе отопления

Существуют следующие варианты установки байпасной перемычки в системах обогрева дома:

• на отопительных приборах в закрытых и открытых контурах;
• параллельно насосному оборудованию в сети с естественным движением теплоносителя;
• для устройства малого контура циркуляции с целью нагрева твердотопливного котла обвод ставят между трубопроводами подачи и обратки;
• монтируют в смесительных узлах.

Радиаторная перемычка

Принцип работы такого байпаса следующий:

1. При достижении развилки часть потока теплоносителя идет в отопительный прибор, а вторая попадает в байпас.
2. При охлаждении на пару градусов первый поток смешивается со вторым и снова идет в общую магистраль. В итоге температура жидкости ниже от первоначального значения всего на 0,5-1°С.
3. На каждом отопительном приборе этот процесс повторяется. Благодаря этому тепла хватает всем потребителям.

Это устройство используют только в однотрубной разводке, потому что в двухтрубных системах горячий и охлажденный теплоносители идут по разным магистралям.

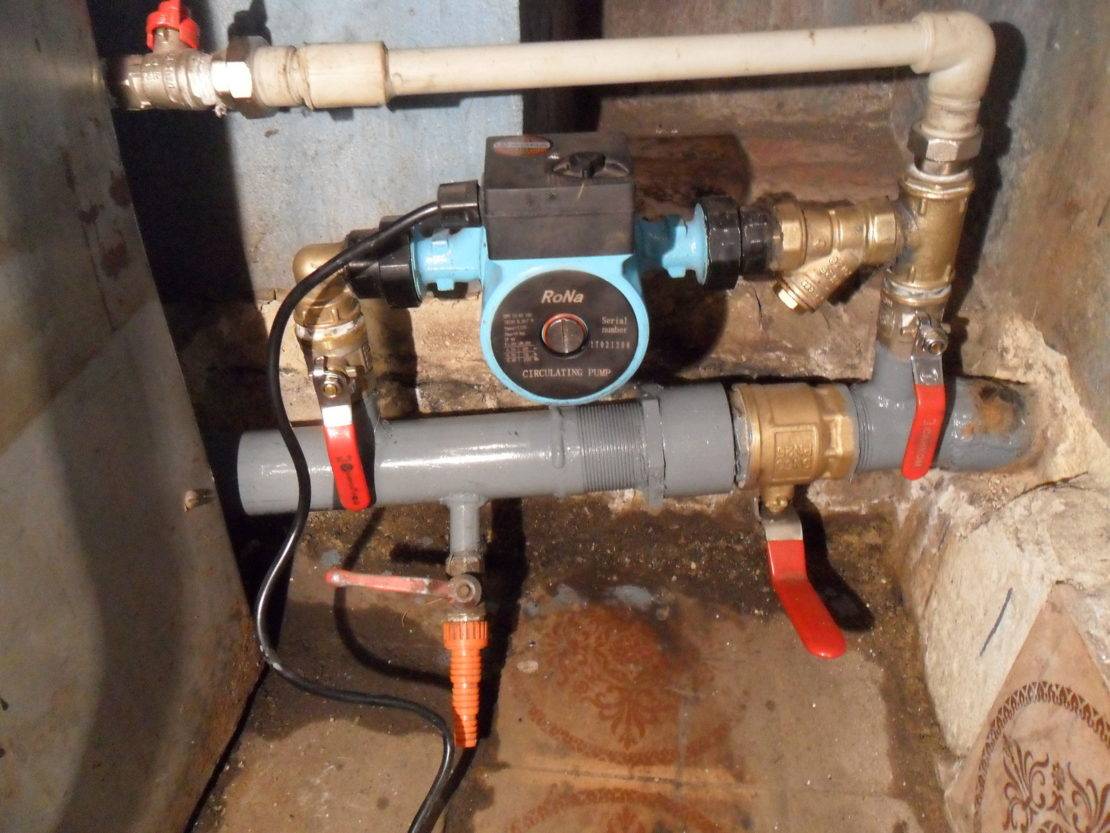

Обвод циркуляционного насоса

Устанавливать насосное оборудование на байпасе нужно только в самотечной отопительной системе. Это позволяет сети работать в двух режимах: принудительная циркуляция с помощью насоса или естественное движение теплоносителя при отключенном насосе.

Существует два способа установки насоса на байпас:

• В основную магистраль врезают шаровой кран, а насос ставят на байпасную линию. Также туда устанавливают грязевик, сетчатый фильтр и запорную арматуру. Переход на самотечную работу выполняют вручную.
• В магистральный трубопровод врезают готовый байпасный узел с обратным клапаном и насосом. При отключении электроэнергии обратный клапан автоматически открывается.

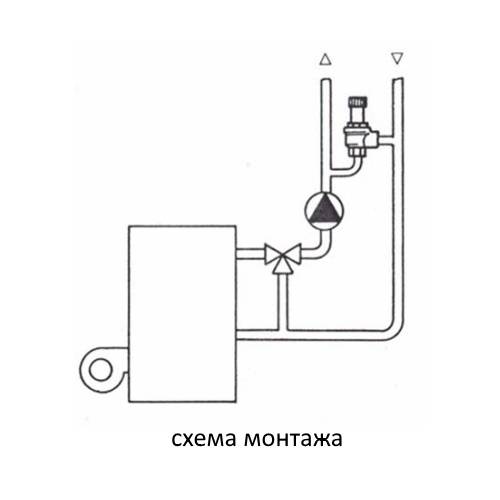

Смесительные узлы

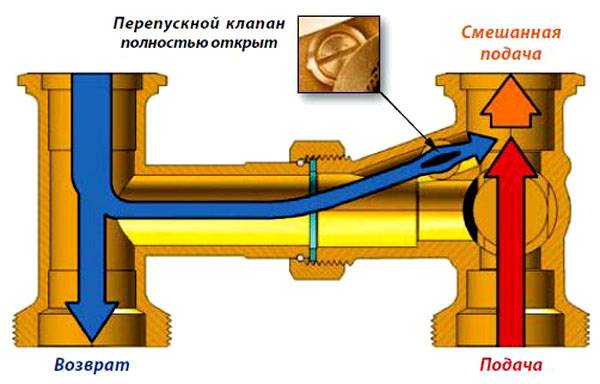

Данные узлы состоят из байпаса и трехходового термостатического клапана. Устройство используют в малом контуре циркуляции котла на дровах, в обвязке теплоаккумулятора или буферной емкости, в распределительном коллекторе.

Принцип работы смесительного узла:

1. Во время розжига топлива и запуска насоса клапан закрыт. Теплоноситель, идущий из теплогенератора, поворачивает в байпасную линию и попадает обратно в котел.
2. По мере нагревания температура жидкости возрастает. По достижении показателя в 60°С срабатывает термоклапан и открывает проток в сторону отопительной системы.
3. По мере дальнейшего нагревания воды проход к охлажденному теплоносителю клапан открывает все больше. В итоге в камере происходит смешивание двух потоков. При этом температура на выходе не станет ниже до тех пора, пока твердое топливо полностью не перегорит.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Что такое байпас для систем отопления?

Так называется отрезок трубы, установленный таким образом, чтобы открывался дополнительный путь для циркуляции теплоносителя. Байпас в системе отопления может направить воду в обход определенного участка магистрали или параллельно трубе. Обводной участок может оснащаться оборудованием, одним концом подключенного к патрубку поступления, вторым – к отводящему патрубку.

Перепускной клапан дополняется запорной арматурой для перекрытия подачи теплоносителя по обводному проходу и регулировки поступления воды к радиаторам, веткам трубопровода. Для простоты отключения части системы, батареи или определенного участка от поступления теплоносителя, на отводящий патрубок устанавливается шаровой кран. Зона монтажа – участок между перепускным клапаном и отверстием выхода на котле отопления, центральном стояке или другом приборе.

Когда используется обводное устройство:

• в процессе обвязки радиаторов при обустройстве однотрубных схем;
• когда устанавливается насосное оборудование в автономную систему отопления;
• в точке установки смесительного узла, когда формируется контур теплых полов;
• в процессе обустройства малого контура движения теплоносителя при обвязки твердотопливного котла.

Критерии выбора устройства

Перепускные вентили необходимы в следующих типах трубопроводных магистралей:

• Бойлерные накопительные системы. Вода в них находится под давлением, а периодические включения/выключения приводят к резким перепадам объема и напора протекающей жидкости.
• Системы горячего водоснабжения постоянного действия, снабженные терморегулирующими устройствами. При изменении температуры меняется и объем среды в магистрали. Требуется постоянная регулировка и сглаживание перепадов давления.
• Многоконтурные системы отопления. При отключении любого из контуров возрастает давление в остальных частях. Перепускные устройства минимизируют изменение нагрузки на насосы системы.
• Твердотопливные отопительные устройства не способны резко снизить температуру носителя после отключения. Перевод потока в обход магистрали позволяет уменьшить время охлаждения.

Читать также: Схема подключения автомагнитолы пионер При выборе подходящего предохранительного устройства перепускного типа нужно учитывать следующие параметры:

• Диаметр и способ подключения, позволяющие включить его в регулируемую магистраль.
• Пропускная способность должна соответствовать расчетному отводу носителя в случае максимальной нагрузки.
• Рабочая температура устройства и материал его изготовления.
• Необходимость регулировки точки срабатывания клапана. Ее диапазон должен лежать в пределах планируемых изменений давления.

Значение имеет и ориентировка на продукцию известного производителя.

Установка байпаса

Для установки байпаса необходимо пользоваться услугами специалистов, которые сделают монтаж и проверят систему на брак, дефекты и протекания.

Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран. который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором. благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Совет. Для того чтобы ввести байпас в стояк, возле насоса, нужно задействовать запорные клапаны. Устанавливать байпас лучше всего горизонтально, чтобы не было скопления воздуха.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас. нужно чтобы:

• товар имел все необходимые сертификаты ;
• владелец предоставил копии гигиеничного и сертификата соответствия с печатью;
• швы в месте сварки должны быть без пор;
• соединения с резьбой должны свободно откручиваться .

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Если шаровые вентили не используются на протяжении длительного времени, то они могут прикипеть. Для того чтобы избежать подобной ситуации их нужно периодически проворачивать .

Куда монтировать и зачем

Неисправный клапан vvti. Где находится VVTI-клапан и как его проверить Термостатический клапан монтируется путем его врезки в систему на небольшом расстоянии от подающего жидкость насоса, между обраткой и контуром подачи. Режим настройки максимальной допустимой границы давления рабочей среды позволяет владельцу произвести настройки вручную.

В настоящее время ассортимент этих изделий, предлагаемый торговой сетью достаточно велик

Но как показывает практика, лучше обращать внимание на такие известные торговые марки как Mankenberg, Valtec, DANFOSS. Они доказали на практике эффективность, надежность и долговечность в работе

Назначение

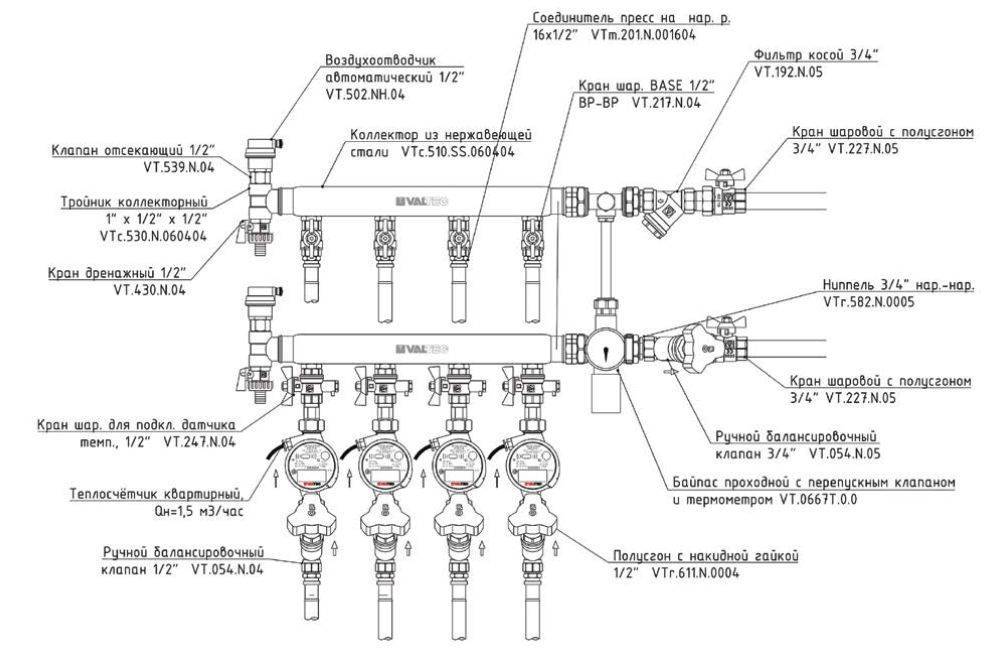

Регулировочные перепускные термостатические клапаны предназначены для обеспечения стабильной разницы в давлении между обратным и подающим трубопроводами в системах отопления закрытого типа. В случае уменьшения тепловой нагрузки термостатические радиаторные вентили закрываются. Это приводит к увеличению перепада давления между обратным и подающим трубопроводами.

Использование перепускного клапана дает следующие преимущества:

• снижает нагрузку на насос;
• защищает котел от ржавчины;
• предотвращает возникновение неестественных для нормальной работы шумов;
• повышает температуру рабочей среды в обратном трубопроводе.

Закрыв термостатические вентиля на радиаторах, мы получим увеличение сопротивления нашей системы отопления (увеличение перепада давления между обратным и подающим трубопроводами). Что увеличит нагрузку на насос и приведет к появлению шумов.

Если давление достигнет максимального уровня, который соответствует настройкам перепускного клапана, он открывается, образуя регулируемый байпас. Также перепускной клапан устанавливается за циркуляционным насосом между обратным и подающим трубопроводами.
