Выбор и установка клапана для батареи отопления

Запорно-регулировочные и балансировочные краны

Такую арматуру устанавливают для регулировки потока теплоносителя и балансировки отопления. Ей можно перекрывать ток жидкости, но для этого понадобится больше времени, чем при использовании шаровых моделей.

Преимущества запорно-регулировочных кранов:

• возможность менять температуру батарей и давление для счет уменьшения или увеличения объема протекающего теплоносителя;
• устройство ремонтопригодно, при потере герметичности его можно разобрать и починить;
• плавная регулировка, исключающая гидроудары;
• устойчивость к перепадам давления.

Недостатки:

• монтируются только в направлении, указанном стрелкой на корпусе, иначе система работать не будет;
• высокое гидравлическое сопротивление.

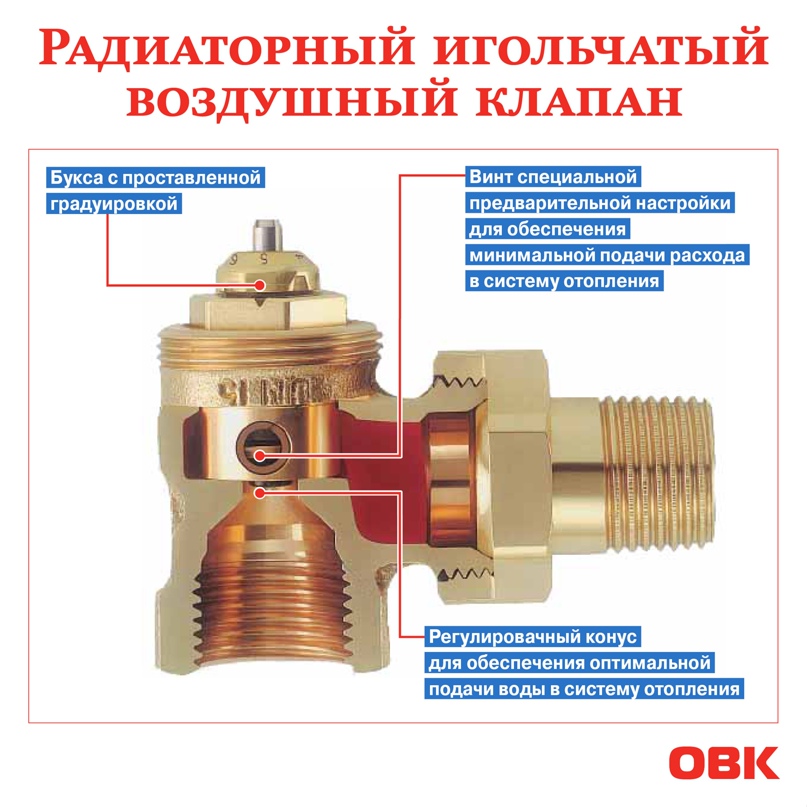

Самые популярные – игольчатые запорно–регулировочные краны. Внутри них находится шток с конусообразным наконечником, напоминающим иглу, который при повороте рукоятки смещается вниз по резьбе. При этом меняется сечение проходного отверстия и объем протекающей жидкости.

Типы игольчатых кранов.

Тип устройства	Применение
Запорно-регулирующие	Регулируют и перекрывают ток жидкости
Балансировочные	Создают баланс давления, объема и скорости потока, отопление с ними будет работать стабильно
Проходные	Устанавливаются на прямых участках
Угловые	Монтируют в местах угловых соединений

Оптимальный вариант для большинства систем отопления – модели из латуни. Этот материал долго служит и мало подвержен коррозии. В продаже можно встретить дорогие изделия из меди, углеродистой и хромомолибденовой стали, выдерживающие нагрев до 150–200°С и давление до 40 мПА. Их можно порекомендовать только для высоток с большими показателями давления. В частный дом покупать такие краны нецелесообразно из-за отсутствия высоких нагрузок.

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Способы регулировки температуры греющих полов

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Чтобы добиться требуемых температурных значений, отвечающих стандартным нормативам, нужно настроить устройство.

 Правильная регулировка нагревательных водяных полов, возможно при учёте типа помещения. Подходящий температурный уровень для жилых помещений — от 20 до 28 градусов. Для кухни, коридора или санузла подходит нагрев от 19 до 24 градусов.

Главная цель регулировки — обеспечение постоянной температурной разницы при входе и выходе. Чтобы определить разницу температур, учитывается толщина и материал стяжки, и укладочный шаг труб.

На способы регулировки конструкции влияет установленное оборудование, оно бывает механическим и автоматическим. Настраивается прибор, отвечающий за расход воды, это можно делать методом смешивания горячего и остывшего теплоносителя, или путём ограничения.

Автоматическая регулировка

Если регулировка тёплых полов производится  автоматическим способом, то основные элементы настройки — термоголовка RTL или клапан унибокса. Уровень нагрева пола зависит от установленного показателя, чем он больше, тем будет горячей жидкость идущая по трубам, а следовательно и половое покрытие будет прогреваться сильней.

Как автоматически отрегулировать водяной тёплый пол — это можно сделать двумя способам:

1. Используя термостатическое саморегулирующие устройство, в нём настройка производится клапанами или краном с головками.
2. С помощью электронной системы, в неё входит электротермометр, контролёр, электроприводы.

На рынке электронные регуляторы представлены многими фирмами, наиболее популярными являются изделия «Упонор».

Ручное выравнивание температуры

Процесс настройки вручную — простой, но длительный по времени. Температура нагрева воды настраивается путём открытия или закрытия вентилей. Процедура становится значительно проще при наличии прибора, который дозирует подачу в каждую ветку.

К сведению! Греющие полы будут функционировать эффективно при ручной настройке — при интенсивной циркуляции воды в трубопроводе, этого можно достичь, используя отдельный теплонасос.

Прежде, чем начать регулировку температурного уровня в водяном полу, надо убедиться в наполненности системы и отсутствие воздушных пробок. Настройка — это подача теплоносителя в каждый змеевик, и установка уровня его расхода. Контроль производится с учётом разницы температуры потока, при входе и выходе. Данную процедуру необходимо проводить ежегодно.

Контроль за регулировочным процессом водяного пола облегчит использование термометра, лазерного или электрического. Его наличие существенно снизит время настройки.

Полезные советы по установке

При установке крана для радиатора отопления важно учитывать, какой контур отопления в системе: закрытый или проточный. Специалисты рекомендуют:

Специалисты рекомендуют:

• В однотрубных системах между байпасом и радиатором ставить два шаровых полуповоротника на вход и на выход с радиатора. Благодаря такой конструкции, при промывке можно не сливать воду или другой теплоноситель из радиатора, а при замене одной батареи не надо останавливать работу всей системы отопления.
• При замкнутой системе с двумя трубами, на вход батареи устанавливать вентиль с термостатом, а на выход – балансировочный. В результате осуществляется и плавная регулировка температуры, и экономия за счёт применения относительно дешёвого балансировочного вентиля.
• Если в автономной отопительной системе одна труба, то на вход радиатора целесообразно ставить шаровый полуповоротник, а на выход – балансировочный вентиль.

https://youtube.com/watch?v=P2erbWIVAzo

Что необходимо учитывать при установке кранов

При установке различных кранов необходимо учитывать, во-первых, личные предпочтения, то есть если ли желание переплачивать за более точную регулировку температуры, во-вторых, параметры комнаты, дома и так далее.

Инструкция по установке запорной арматуры различного типа очень схожа между собой. Обязательно нужно проверять все на герметичность, чтобы избежать несчастных случаев, также нужно учитывать удобство при эксплуатации таких устройств. Не стоит жалеть деньги на уплотнитель, лучше выбирать проверенных производителей.

Если же вы ничего не понимаете в установке запорной арматуры, то лучше проконсультироваться с профессионалом, какой именно тип крана вам лучше установить в своем доме.

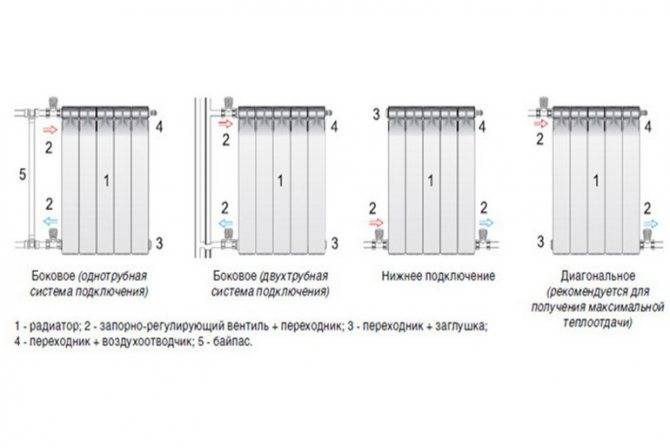

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса. Подача теплоносителя снизу. Подача теплоносителя снизу

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Как избавиться от пробки

Выбор способа сброса воздуха из контура отопительной системы зависит от её конфигурации и особенностей организации циркуляции теплоносителя — естественная или принудительная.

При естественной циркуляции сброс воздуха осуществляется через расширительный бачок, установленный в самом высоком месте. Это возможно, только при условии свободного перемещения воздуха по трубам к месту размещения расширительного бачка. Для этого, в системе обязательно предусмотрен уклон трубопроводов, а на выходе из теплообменника котла монтируется шариковый или электромагнитный обратный клапан.

Системы с режимом принудительной циркуляции и наличием нижней разводки оборудуются воздухосборником в самом высоком месте. Подъём теплоносителя происходит в подающей магистрали в направлении его движения.

Кроме того, такие системы укомплектовывают кранами — воздухоотводчиками (воздушными клапанами), которые устанавливают в точках, где существует наибольшая опасность образования воздушных пробок.

Для спуска воздуха из батарей, оборудованных ручным клапаном, необходимо:

• выполнить поворот винта запорного узла на пол оборота, до появления шипящего звука;
• оставить кран открытым до момента прекращения шипения и появления из сливного отверстия равномерной струи теплоносителя;
• завернуть запорный винт в первоначальное положение.

При необходимости процедуру повторяют ещё раз, сливая 200 — 500 мл воды.

Что касается алюминиевых радиаторов, то бороться с завоздушиванием в них немного сложнее. Воздух в них появляется намного чаще из-за свойств этого материала усиливать газообразование и требует регулярного спуска.

Правила монтажа и эксплуатации крана

Важно правильно выбрать схему установки арматурных аксессуаров

Порядок установки арматуры во всех схемах одинаков – на подводку монтируется обыкновенный шаровой, а на обратном отводе – регулирующий кран. На верхнем углу монтируют клапан маевского или автоматический воздухоотводчик.

Перед установкой сверяют стрелку на корпусе устройства с течением теплоносителя.

Необходимые инструменты и материалы

Из инструментов нужны будут:

• плоскогубцы;
• ключи разводные или универсальные;
• набор крестообразных и шлицевых отверток;
• ключ с трещоткой.

Понадобится сама арматура, пакля, фум лента, сантехническая паста.

Ход работ

Процесс установки не вызывает трудностей.

• Сливают из труб отопления всю воду.
• Сначала накручивают устройство на трубу.
• Разбирают муфту-американку, вкручивают её в футерку радиатора.
• Подводят трубу с краном к батарее и накручивают гайку.

Соединение готово.

Правила выбора запорного устройства

Выбор обратного клапана, предназначающегося для отопительной системы, — мероприятие ответственное. Если знания в этой области минимальны, лучше всего обратиться за помощью к специалистам. Это гарантирует, что новая система отопления будет работоспособной и безопасной.

Нужно знать, что вне зависимости от своего типа все обратные клапаны различаются по способу подключения к трубопроводу.

Муфтовые обратные клапаны очень просты в монтаже. Однако резьбовое соединение не может выдержать большого давления, поэтому они имеют ограничения в использовании

Муфтовые устройства оборудуются соединительным резьбовым узлом, что значительно облегчает их подключение к магистрали. Чаще всего таким узлом оснащаются дисковые клапаны, предназначенные для установки в автономных отопительных системах квартиры или же частного дома. Их отличительная черта – небольшой диаметр. Чаще всего он не больше ДУ-50.

Фланцевые изделия представляют собой конструкцию, собранную на основе детали, имеющей отверстия под крепления. При помощи последних она соединяется с основным трубопроводом. Фланцевое соединение намного более прочное, чем резьбовое.

По этой причине фланцевые клапаны широко применяются при обустройстве магистралей большого диаметра. Наиболее востребованы устройства шарового типа.

Межфланцевые приборы предназначены для установки между двумя фланцами труб. Они отличаются небольшим весом и компактностью. Очень часто в межфланцевом исполнении выпускают обе разновидности клапанов лепесткового типа.

В продаже можно найти обратные клапаны, которые устанавливаются путем сварки. Такой вариант может использоваться, к примеру, при обустройстве отопления из полипропиленовых труб.

Обратные клапаны фланцевого типа надежно крепятся на трубу. Такое соединение выдерживает высокое давление, что позволяет использовать устройства в централизованных магистралях

Еще один важный критерий выбора – материал, из которого изготовлено устройство. Это может быть нержавеющая сталь. Такой вариант считается оптимальным для магистралей диаметром менее 0,04 м.

Металл практически не подвержен коррозийным процессам, способен выдержать нагрузку до 10 атм. Это позволяет клапану работать в системе безаварийно и очень долго, однако его стоимость довольно велика.

Меньшая цена у латунных затворов. Они подвержены коррозии, но этот процесс идет очень медленно, что значительно увеличивает срок эксплуатации.

Однако их механическая прочность намного ниже, чем у нержавеющей стали. Тем не менее нагрузки, возникающие в бытовой сети, они выдерживают довольно легко.

Самые прочные клапаны изготавливают из чугуна — они успешно справляются с критическими значениями давления, имеют значительные габариты и внушительную массу.

В силу особенностей производства, из чугуна могут быть изготовлены только корпуса деталей диаметром больше 40 мм. По этой причине для обустройства автономных отопительных систем они используются крайне редко.

Желательно, чтобы не только корпус, но и все внутренние элементы обратного клапана были выполнены из металла. Пластик обычно обладает меньшей прочностью, что может привести к преждевременному выходу детали из строя

Выбирая обратный клапан, нужно помнить еще об одном правиле — его диаметр должен точно соответствовать параметрам проходного отверстия.

Очень важно, чтобы рабочее давление системы не превышало максимально допустимые для эксплуатации значения, установленные производителем выбранной модели

Монтаж кранов

Схема установки зависит от вида выбранной запорно-регулировочной арматуры.

Процесс установки крана

Наиболее распространены следующие варианты монтажа :

1. В однотрубной системе центральной теплосети между радиатором и байпасом ставят 2 шаровых крана – на входящую и выходящую трубу. Это дает возможность оставить его заполненным при сливе теплоносителя из системы в период ремонта сети, отключать или демонтировать батарею для окрашивания, очистки, замены.
2. В автономной двухтрубной системе на подающую трубу ставят термостатический клапан, а на обратную трубу – балансировочный вентиль, который будет отвечать за поддержание нормального рабочего давления.
3. В автономной однотрубной системе на подающую трубу можно установить шаровой кран, а на обратную – регулировочный вентиль. Если у вентиля есть функция отсекания потока теплоносителя, второй шаровой кран на батарею отопления не требуется.

Монтаж шаровых кранов

Шаровые краны, которые устанавливаются на радиатор отопления, имеет два рабочих положения: «открыто» и «закрыто». Частично перекрывать поток теплоносителя, используя данный вид арматуры, запрещается. В результате неправильной эксплуатации устройство может выйти из строя и начать подтекать.

Устройство может иметь прямой или угловой вариант исполнения – выбор зависит от компоновки системы. Если между отсечной арматурой и радиатором не предусмотрена установка регуляторов, шаровой кран допускается ставить непосредственно на отопительный прибор, используя сгон – специальную дополнительную часть.

Перед установкой убедитесь, что параметры устройства (рабочее давление, максимально допустимая температура среды) соответствуют характеристикам отопительной системы. На корпусе крана обозначается направление потока – монтаж осуществляется в соответствии с меткой.

Разобравшись, какие лучше краны для радиаторов отопления использовать, можно подобрать запорно-регулирующую арматуру с оптимальными параметрами для автономной системы в своем доме. На выбор влияют конкретные условия использования, требования к системе, финансовые возможности.

Если регулирование приборов отопления не требуется, достаточно установить запорную арматуру. Балансировка системы с постоянной температурой теплоносителя требует монтажа соответствующих клапанов или простых механических вентилей, чтобы отрегулировать поток на разных участках контура. При желании обеспечить индивидуальный температурный режим для каждого из помещений, не обойтись без термостатических вентилей – полуавтоматических или автоматических. Вложения в соответствующую регулировочную арматуру в дальнейшем окупятся за счет экономии энергоносителя.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

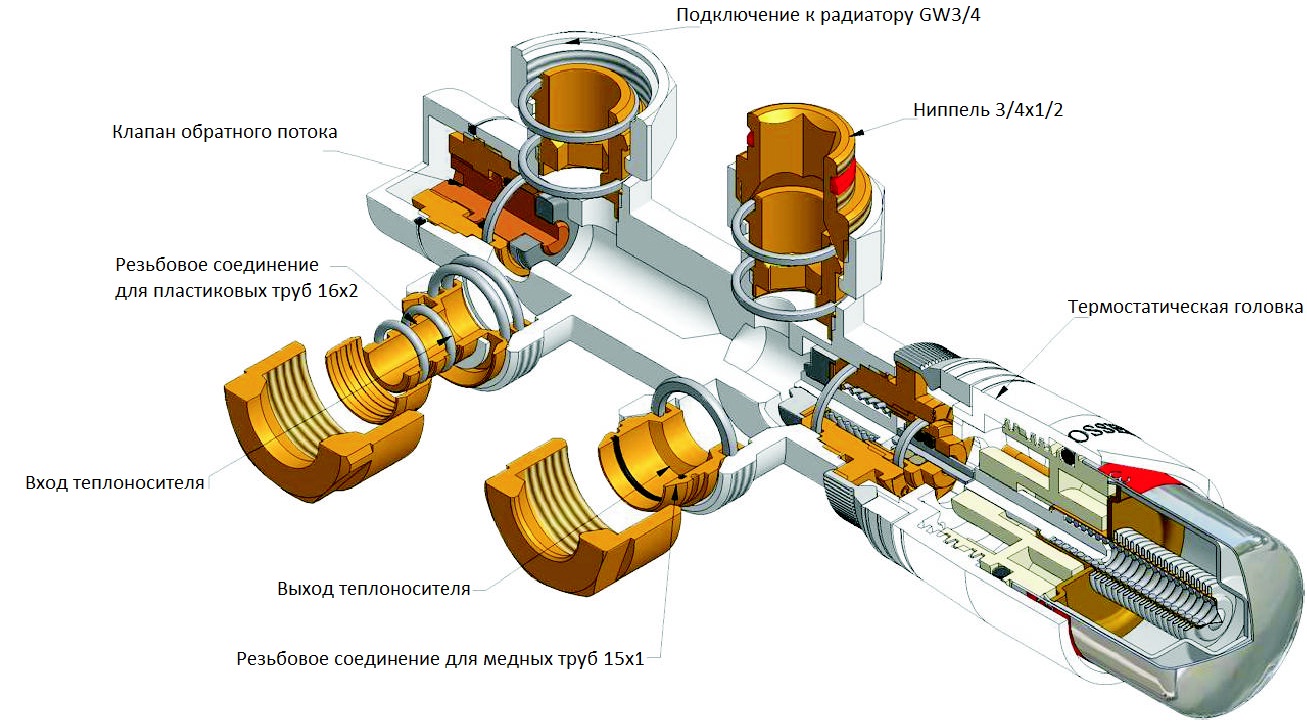

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Виды кранов для батарей

Для установки на батарее предназначаются :

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

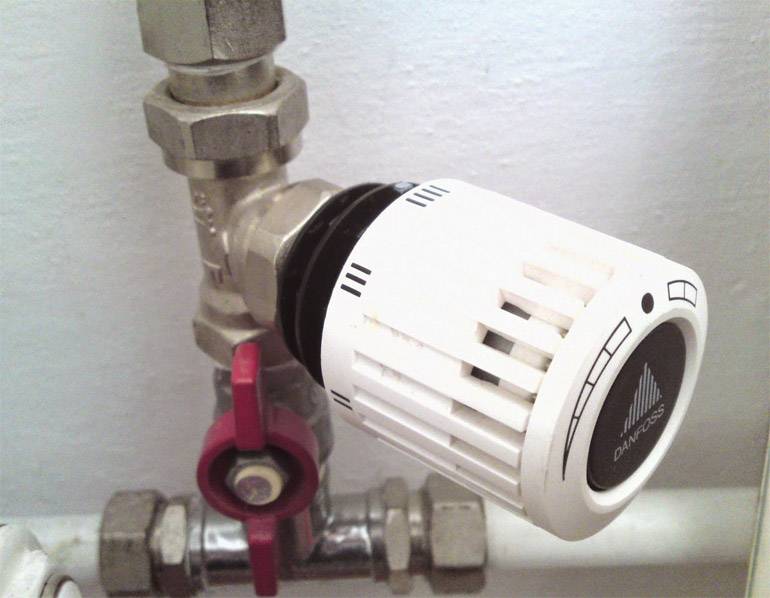

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

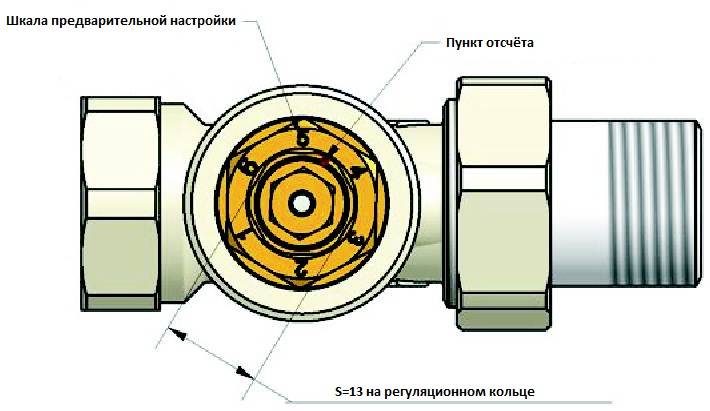

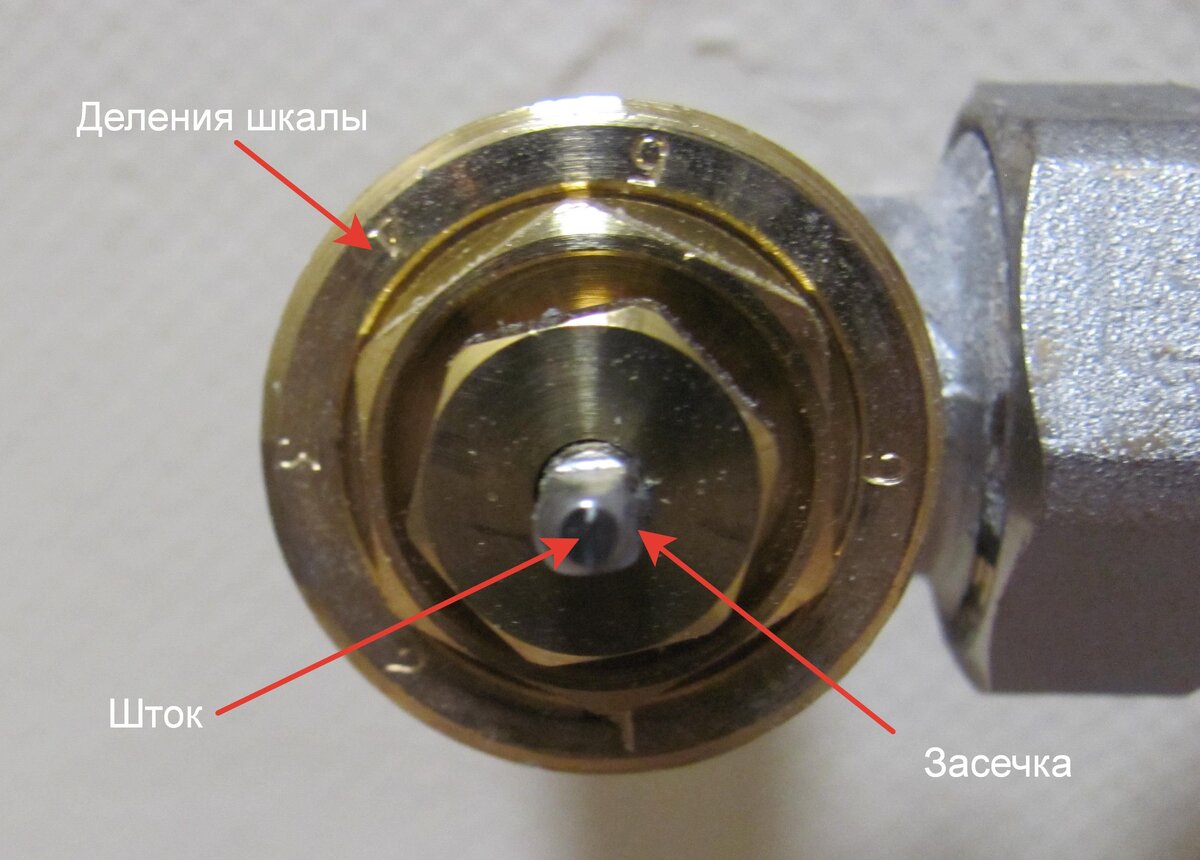

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Термостатический клапан

Снабжен термостатической головкой, которая регулирует диаметр входного отверстия. Посредством этого контролируется поток теплоносителя в радиатор. В результате можно настроить температуру и экономить расход теплоносителя. Термостатические клапаны бывают автоматическими и механическими.

При работе клапана шток, располагающийся в его полости, открывает или закрывает отверстие клапана, чем и контролирует поток теплоносителя и, как следствие, температуру радиатора.

Термостатические клапаны бывают нескольких видов:

• угловые. Устанавливаются при подводе магистрали к радиатору с пола;
• прямые. Используются для подвода относительно стены;
• осевые. Применяются в случае, когда труба выходит из стены и стыкуется с радиатором.
