Кладка столбов из кирпича: технология, ошибки, фото, видео,

Делаем фундамент

Приступаем к обустройству фундамента.

Первый шаг. Роем траншею. Ширину выдерживаем на 60-70 мм шире будущей кладки. По глубине делаем не менее 80-100 см – кладка будет весить довольно много, поэтому лучше перестраховаться. Стены и дно ямы выравниваем.

Траншея

Второй шаг. Засыпаем дно траншеи 10-сантиметровым слоем песка. Тщательно утрамбовываем подушку. Песок будет выполнять функции дренажа и амортизатора при сезонных подвижках почвы.

Третий шаг. Устанавливаем опалубку. Выставляем доски так, чтобы после заливки бетона верхняя грань основания была идеально ровной.

Четвертый шаг. Армируем фундамент. Для этого связываем стальные прутки с помощью проволоки в сетку по размерам фундамента. Укладываем готовую сетку на утрамбованную песчаную подушку.

Опалубка и армирование

Усадочные трещины в кирпичной кладке забора. Отсутствует армирование кирпичной кладки, осадка фундамента. Дальнейшее разрушение кладки ускорится

Пятый шаг. Заливаем траншею бетоном. Раствор покупаем или готовим из порции цемента, 4-5 порций щебенки, 2-3 порций песка и воды. Поверхность заливки тщательно выравниваем и протыкаем арматурой в нескольких местах для удаления лишнего воздуха. Заливке даем 3-4 недели на набор прочности. Опалубку можно демонтировать минимум через 10 дней после заливки. В жару проливаем бетон водой для предотвращения его растрескивания.

Бетонирование

Фундамент

Какой кирпич выбрать для забора?

Кирпичная кладка отличается от других материалов долговечностью и экологичностью. Для строительства заборных столбов обычно выбирают один из нескольких видов кирпичей:

силикатный;
керамический;
клинкерный;
фасадный.

Для изготовления силикатного кирпича используется известь и кварцевый песок. Материалы прессуются и обжигаются, после чего получаются кирпичные блоки. Чаще всего силикатный кирпич имеет белый цвет, но выпускают также и материал других цветов. Это прочный и экологичный материал, который устойчив к сильным морозам. Существенный минус силикатного кирпича — он боится влаги.

Керамический кирпич более прочный, чем силикатный, но и стоит он дороже. Блоки изготавливаются из глины, которая долгое время находится под воздействием высоких температур. Благодаря этому керамический кирпич считается одним из самых прочных материалов, не боится перепадов температур и высокого уровня влажности.

Клинкерный кирпич также как и керамический производится из глины. Сырье берется только высшего качества и содержит алюминий. Кирпичный забор из клинкерных блоков наиболее долговечен. Материал впитывает не более 6% влаги из окружающей среды, что является низким показателем по сравнению с другими материалами. Он устойчив к внешним воздействиям и практически не деформируется со временем. Клинкерный кирпич изготавливают в самых разных цветах и фактурах, поэтому он подойдет для различных дизайнерских решений.

Для изготовления фасадного кирпича применяются самые различные материалы. Этот материал сделан специально для украшения в интерьере. Фасадные блоки могут быть выполнены под натуральный камень. Фасадный кирпич имеет небольшой вес, является жаропрочным материалом и не выгорает на солнце.

Свайный фундамент под кирпичный столб для забора с легким заполнением

Свайный фундамент под кирпичный столб делают по стандартной технологии:

бурят ямку нужной глубины (диаметр 25-35 см);
на дно засыпают ведро-два щебня;
уплотняют;
ставят трубу, вокруг которой впоследствии будут вести кладку столба (на пучинистых грунтах к закапываемой части часто приваривают несколько отрезков металлических прутков, лент, уголков -для большей устойчивости);
труба выставляется строго вертикально, фиксируется ;
для пучинистых грунтов, если к трубе не приварили металлические куски, можно в лунку воткнуть несколько арматурных прутков, для очень сложных грунтов можно связать каркас;

Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.

Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего, вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи, связанные мелкозаглубленной лентой.

Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте

Кладка кирпича

Когда фундамент наберет расчетную прочность, можно приступать к кладке забора из кирпича. При должном терпении и аккуратности и основные пролеты, и столбы из кирпича своими руками возводятся достаточно быстро.

Схемы кладки

Полкирпича. Блоки укладываются самой узкой стороной (тычком) друг к другу.
Один кирпич. Укладываются длинными гранями (лодками) друг к другу.
Полтора кирпича – комбинация из половинной и одинарной кладки (ложки одного ряда повернуты к тычкам второго).
Два кирпича – два одинарных ряда напротив друг друга.
Два с половиной – как и предыдущий, с добавлением ряда половинчатой кладки.

Техника кладки

Кладку пролета следует начинать с оснований двух соседних столбов.Под их первый ряд следует уложить побольше раствора, для компенсации.После укладывания проверить горизонтальность поверхности строительным уровнем. Полость в столбе впоследствии будет заполняться тем же раствором, из которого устроен фундамент.Для начала следует поднять соседние столбы на три кирпича и уложить армирующую сетку так, чтобы она соединяла кладку пролета и столба. Затем можно приступать к кладке рядов пролета по выбранной схеме.Последующая кладка производится по той же схеме: три ряда столбов, три ряда пролета, армирование. Продолжать, пока кладка не достигнет нужной высоты.

Приготовление раствора для кирпичной кладки

Основной рецепт раствора для кладки включает в себя цемент (марки не менее М400) и мелкофракционный песок в соотношении 1:5-6, в зависимости от особенностей выбранных материалов. В процессе приготовления нужно добиться оптимальной подвижности: у слишком плотного раствора плохая адгезия, а со слишком жидким неудобно работать.

Некоторые особенности строительства столбов из кирпича

Схема кирпичного столба в разрезе до фундамента

При строительстве кирпичных опор особое внимание уделяют фундаменту. Степень нагрузки на кирпичные колонны напрямую зависит от его надежности и качества. Яму под столбики роют глубиной до 1.2 м (до глубины промерзания грунта)

Но если они будут служить опорой под ворота, то оптимальная глубина фундамента будет равняться ½ высоте столба

Яму под столбики роют глубиной до 1.2 м (до глубины промерзания грунта). Но если они будут служить опорой под ворота, то оптимальная глубина фундамента будет равняться ½ высоте столба.

Ширина внизу основания в два раза должна быть больше размера самой опоры, а на уровне поверхности грунта – соответствовать его размерам. При возведении такого фундамента исключаются какие-либо перекосы и проседание земли.

Для защиты кладки колонн от разрушения обычно сверху устанавливаются колпаки. Их изготавливают из металла, черепицы или бетона. Выглядит столбик с колпаком намного эстетичнее.

Чтобы увеличить прочность столбов, не дать им возможности разрушаться под нагрузками, их возводят вокруг металлической трубы. Это особенно актуально для столбиков, являющихся опорой под калитку или ворота.

Расстояние между столбами кирпичного забора может быть любым от 2 до 8 метров. Это зависит от многих обстоятельств и условий:

объема финансовых средств, предназначенных для строительства забора;
размеров материала наполнителя (длины пролета профлиста или деревянного штакетника) при возведении комбинированного забора;
степени нагрузки на столбы.

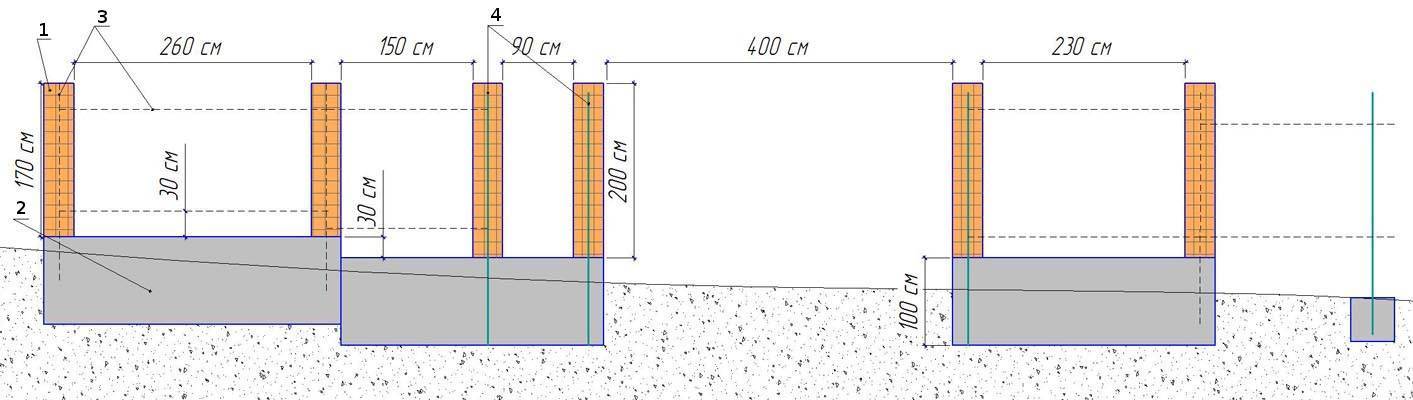

Расчет расстояний между столбами при укладке забора

Не стоит возводить колонны очень редко, так как это в значительной степени повлияет на качество забора и сроки его эксплуатации. А кроме того, смотрится это менее привлекательно. Наиболее оптимальное расстояние между опорами 2,5 – 4 м.

Расстояние между опорами для калитки и ворот рассчитывается очень тщательно, чтобы в последствии не пришлось ничего подгонять. Идеально, когда размеры ворот и калитки известны до строительства кирпичного забора. Так можно будет избежать множества ненужных проблем, связанных с подгонкой расстояния.

Наполнитель крепят к столбикам только после того, как они некоторое время отстоятся. Для этого обычно требуется 2-3 недели.

Столбы из облицовочного кирпича обязательно обрабатывают специальной пропиткой, которая покроет его пленкой и будет служить защитой от появления высолов (белесых разводов), и последующего разрушения.

Закладные для крепления заборных секций

Заранее подготовленные закладные элементы в кирпичных столбах ограждения

Вид закладных зависит от того, из чего будут в дальнейшем изготовлены заборные секции. Если это будет кирпичная кладка, то роль закладных сводится к тому, чтобы соединить в одно целое столбы и секции. Поскольку особой весовой нагрузки на них не будет, достаточно использовать петли из проволоки толщиной в 8 мм, проложенные в каждом четвертом ряду с той стороны столба, к которой будут крепиться секции.

Если же секции выполнены из профлиста, деревянного бруса и так далее, то есть, будут крепиться только к столбам, необходимы более прочные закладные, способные выдержать их вес. В этом случае используются металлические пластины, что привариваются на определенной высоте (или монтируются любым другим способом) к столбу-основе, а в кирпиче при помощи болгарки выполняется распил в нужном месте.

В дальнейшем, к закладным будут привариваться лаги, а уже на них монтироваться профнастил, металлические прутья и другие элементы.

Все готово? Не торопитесь тут же крепить заборные секции – столбы должны постоять около трех недель, иначе запросто можно испортить всю работу. А пока есть время подумать.

Делаем выкройку или шаблон сами

На скриншотах ниже показан шаблон который сделан по заданному размеру.

Следующим рисунком расчертим размер. Зададим произвольные размеры например зонт 300 х 300 и высотой в 160 мм. Высотой считается низ колпака и центр верхушки.

Нарисуем прямоугольный треугольник высотой 160 мм с нижнем основанием 200 мм. Почему так, потому — что размер квадратного столба на который оденут колпак или зонт 300 х 300 мм. На кирпичный столб одевается юбка, низ колпака к которому прикрепляется колпак.

Значит добавляем с каждой стороны по 50 мм и получаем 400 мм.

Теперь нам надо найти правильность уклона . На рисунке А показано какая выходит длина. Длина получилась 256 мм. Далее 256 мм переносим в высоту нового треугольника как показано на рисунке Б. От верхнего центра расчертим такой треугольник и вырезаем его.

Рисунок В показывает нам обвести получившийся треугольник четыре раза вокруг него. Добавить по 10 мм на загибы во внутрь зонта, колпака или оголовка. Делается это для жесткости, чтобы изделие не прогибалось, а также убирает не ровные следы резки металла ножницами и ваши руки от порезов.

Самое главное помечено оранжевым цветом. К шаблону перед вырезкой надо начертить место для загиба как нарисовано на рисунке. Простые откатные ворота своими руками на даче? Ширину возьмите от 30 — 40 мм. Загиб нужен при соединении между собой изделия в единое целое.

Ниже на скриншотах увидите правильное соединение детали.

Конечно, специального станка листогиба у вас не будет, проявите смекалку как загнуть изделие правильно. Можно уголок подложить под ногу, своим весом придавить деталь. По разметкам произведете загибы, также возможно загнуть на уголке.

Подготовительный этап строительства кирпичных столбов

Первым главным шагом в строительстве забора с колоннами является составления чертежа будущей конструкции. В схеме рассчитывается массивность предполагаемой конструкции, расположение на территории, подтип обшивки, место нахождения столбов, сырье для опоры, вариант фундамента, вероятностный расход материала.

Чтобы максимально точно учесть все необходимое, сначала утверждают местоположение угловых столпов, калитки, ворот. Далее полученное расстояние разделяют на пролеты стандартного размера.

Вышина кирпичных столпов составляет порядка 2-2,5 метра, что является оптимальной. Если владелец хочет делать забор еще выше, понадобится дополнительно укреплять фундамент, чтобы он справился с увеличенной нагрузкой и повысилась устойчивость столбов к погодным условиям. Расходные материалы рассчитываются исходя из выбранного типа фундамента и метода укладки блоков.

Когда же был сделан выбор материала и место установки, рассчитан расход сырья можно производить закупку. Рекомендуется сразу подготовить все требующиеся расходные элементы:

строительный уровень;
лопата для копки и погрузки сыпучего сырья;
измерительный прибор;
шнур для натяжения;
электрический перфоратор;
сверла для работы с металлом;
отвертка, шуруповерт;
шпатель, кисти;
тара для наведения раствора;
кирпич, щебень;
пруты арматуры, молоток;
смесь для цементного раствора.

Чтобы получить аккуратные, прочные, красивые основные столпы, следует брать новый целый кирпич.

При закупке кирпичных блоков нужно учитывать не только внешний вид

Важной характеристикой является практичность

На строительных рынках существует несколько наиболее подходящих видов:

силикатная заготовка;
керамический кирпич;
клинкерный блок;
гиперпрессованное изделие.

Первые два типа являются классическими вариантами. Изготавливаются из кварцевого песка (силикат) или из глины (керамика). Материал универсален в своем применении, включают высокую прочность, а также устойчивость к воздействию влаги. Количество циклов заморозки — разморозки составляет порядка 60.

Клинкерный блок – это наиболее прочный подвид изделия. Формируется из тугоплавкой глины под воздействием высоких температур. Обрабатывается около 150 циклами замораживания – размораживания. Отличается не только повышенными техническими данными, но также имеет в наличии большое разнообразие цветов, оттенков. Крайне износостойкий: срок службы составляет около 100 лет, но себестоимость немного выше на данный вариант материала.

Гиперпрессованное изделие (лего-кирпич) обрабатывается огромным давлением частиц, которые соединяются молекулярно, что значительно повышает прочность.

Прежде, чем приступить к работе, важно основательно ознакомиться с технической схемой будущей конструкции. Необходимо знать точное место расположения, количество, высоту, ширину столбов

Исчисление необходимого промежутка между опорами должно учитывать группу почвы, перепад высоты, общий вид ландшафта. Если данный этап пропустить, то нагрузка будет распределяться на столпы неравномерно, а заборная конструкция будет закошена полностью или местами.

В среднем, расстояние между опорами примерно составляет 2,5-5 метров и напрямую зависит от типа материалов.

Кладка заборных столбов: технологии

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

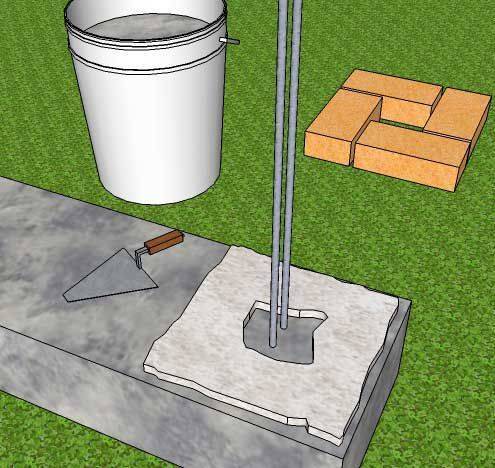

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Подбиваем молотком

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

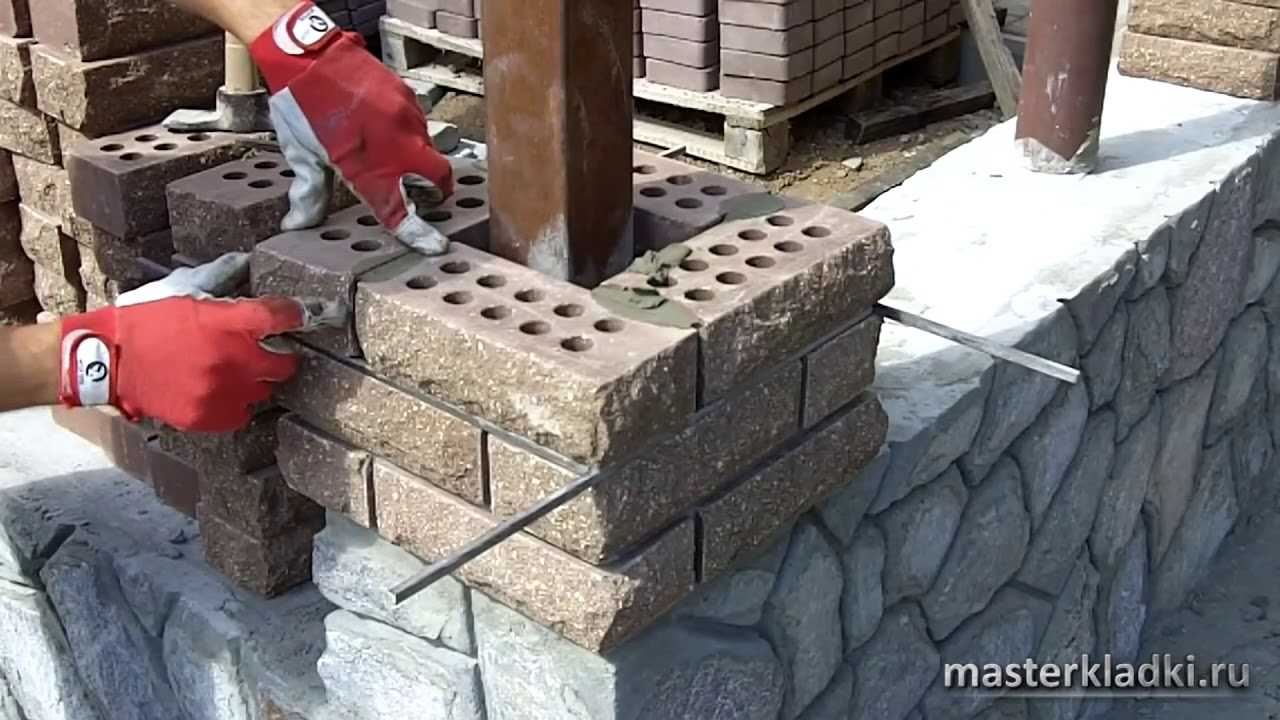

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

Вынимаем пруток, придерживая кельмой шов

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель

Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера)

Видео-уроки

Более сложный вариант кирпичного столба — закрученный винтом

Особенности работы с керамическим кирпичом

Сочетание светильников и колпаков

Крышка со светильником для защиты и освещения колонны

Освещение участка можно сделать при помощи монтажа фонарей на столбы забора. Для этого в опорах предварительно необходимо сделать отверстия для протяжки кабеля

Неважно, будете ли вы монтировать проводку своими руками или пригласите специалистов. Для меньших финансовых и трудовых затрат в этом случае лучше использовать столбы из металла с полой сердцевиной

Светильники предпочтительнее использовать шарообразной формы

Они защищены от дождя и легко моются. Значит, такие осветительные приборы доставят минимум хлопот в процессе использования

Светильники предпочтительнее использовать шарообразной формы. Они защищены от дождя и легко моются. Значит, такие осветительные приборы доставят минимум хлопот в процессе использования.

Даже самое простое ограждение, украшенное необычными декоративным колпаками, становится единственным в своем роде. Иногда они смотрятся как произведения искусства. А красивые декоративные фонари помогут сделать ограждение оригинальным.

Как сделать забор с кирпичными столбами на монолитном ленточном фундаменте: этапы работ

Среди строителей самым оптимальным вариантом для реализации опоры для ограждения считается мелкозаглубленное основание. Кроме того, что придется научиться вязать арматуру для каркаса, для строительства понадобятся следующие материалы:

Щебень.
Песок.
Цемент.
Арматура.
Кирпич.

Традиционно забор с кирпичными столбами на стандартном ленточном фундаменте закладывается на глубину 20-30 см, если почва достаточно плотная и непучинистая. В случае, когда глубина промерзания превышает 70-80 см, то ленту располагают на глубину около 1 метра. Такое же положение и с грунтами, насыщенными влагой. В остальных случаях вполне достаточно заглубления основания на 40-50 см.

На пучинистых грунтах специалисты рекомендуют использовать технологию возведения МЗЛФ с параллельной организацией дренажа. В противном случае низкие температуры могут разрушить основание.

Чтобы опора выглядела ровной и презентабельной, для сборки опалубки нужны пиломатериалы. В их качестве используют обрезную доску толщиной 20-25 мм или влагостойкую фанеру от 8 мм. При наличии в опалубке больших щелей есть смысл применения полиэтиленовой пленки, чтобы предотвратить вытекание воды из бетонной смеси.

Основные этапы

По стандартной схеме выполняется разметка будущего ограждения. По его границам устанавливаются колья, и натягивается шнур. Внутренний периметр размечается в соответствии с шириной секций, обычно отступают от внешней границы 30-40 см. Дальнейшие действия производятся по следующей схеме:

При помощи нивелира определить низшую точку, от которой начинается копка траншеи.
Выполнение земляных работ, траншея выкапывается на глубину 30-60 см. В некоторых случаях глубина рва увеличивается, например, при наличии на участке пучинистых грунтов.
Бурение ям для столбиков, глубина зависит от высоты забора с кирпичными столбами на монолитном ленточном фундаменте – если он будет двухметровым, то трехметровая труба опускается в яму на один метр.
Вставить в скважину стакан из рубероида для трубы.
На дно рва засыпать слой песка толщиной 10-15 см, пролить водой и утрамбовать.
В ямы для столбиков засыпать щебень слоем 15 см, что предотвратит опору от выталкивания при низких температурах.
Собрать опалубку такой высоты, чтобы ее верхний уровень был несколько выше планируемой высоты основания.
Собрать армирующий каркас из прутьев арматуры и вставить трубы в углубления.
Выполнить расчет количества цемента для фундамента, приготовить бетонную смесь и залить ее в опалубку. Чтобы поверхность основы не трескалась, нужно периодически поливать ее водой. При благоприятной погоде опалубка снимается через 5-7 дней, прочность бетон набирает в течение месяца.

Формирование столбов из кирпича

При установке стальных труб их положение следует контролировать при помощи уровня. Укладка кирпичей производится только после полного застывания бетона. Для кладки используют цемент марки М400 и песок.

К определенным металлической трубам привариваются закладные элементы для установки ворот и калитки. Кладочные работы требуют выполнения технологии и обязательной обвязки для прочности конструкции. Пустоты между трубой и кирпичами заполняются бетонной смесью для прочности.

Процесс кладки должен сопровождаться постоянным контролем вертикальности с помощью отвеса. Заборные столбики выстаиваются в течение двух-трех недель. Если опоры делались из красного облицовочного кирпича, то за это время их обрабатывают пропиткой для защиты от влаги и появления высолов. В зависимости от принятого дизайна, забор с кирпичными столбами на монолитном ленточном фундаменте можно облицевать клинкерной плиткой или искусственным камнем.

В общих чертах технология возведения столбиков из кирпича состоит из нескольких пунктов:

Приготовить квадратные прутки для формирования толщины слоя раствора, и уложить их по периметру укладки.
Положить слой цементно-песчаного раствора внутри периметра, не превышая верхний уровень прутков.
Уложить четыре кирпича, учитывая перевязку швов.
Вытащить прутки и очистить их от остатков смеси.
Проконтролировать уровнем правильность укладки, при необходимости выровнять.
Полость между кирпичами и трубой заполнить раствором.
Повторить процедуру с верхними рядами по аналогичному сценарию.

Для предотвращения скопления влаги сверху на столбик ставится колпак из металла или бетона. Также нельзя пренебрегать гидроизоляцией основания перед кладкой. Для нижних трех-четырех рядов следует использовать полнотелый кирпич, верхние ряды допускается выкладывать из пустотелого камня.
