ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортирование
4.1.1. Плитки транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
Допускается транспортировать плитки открытым автомобильным транспортом.
4.1.2. Размещение и крепление грузов в железнодорожных вагонах должно производиться в соответствии с техническими условиями погрузки и крепления грузов, утвержденными МПС.
4.1.3.Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями ГОСТ 12.3.009.
4.2. Хранение
4.2.1. Плитки должны храниться раздельно по маркам в крытых складских помещениях или под навесом на площадках с твердым покрытием.
Допускается хранение плиток на открытых площадках с твердым покрытием не более 5 дней.
Технология Укладки Кислотоупорных Материалов
Кислотостойкое покрытие используется на промышленных объектах, где рабочие поверхности подвергаются тяжелым механическим и химическим нагрузкам. В быту такую плитку используют как настил в гаражах, открытых балконах и террасах.
При укладке кислотоупорной плиткой/кирпичом нужно руководствоваться сводом правил:
СП 28.13330.2017 «Защита строительных конструкций от коррозии» (актуализированной редакцией старых строительных правил СНиП 2.03.11-85).
ТОЛЩИНА ПОКРЫТИЯ
Выбор толщины кислотоупорной плитки зависит от будущей эксплуатации покрытия (внешних механических нагрузок).
Если планируется, что по ней будут передвигаться автоцистерны и крупные погрузчики, рекомендуемая толщина составляет 35 миллиметров.
При особо тяжелых эксплуатационных условиях возможен вариант с кислотоупорным кирпичом, толщина которого достигает 65 мм.
Производители предлагают кислотостойкое покрытие толщиной от 9 до 20 миллиметров. Такие экземпляры подойдут для бытового использования. Они стоят дешевле промышленных аналогов повышенной прочности и толщины, но способны выполнять возложенную на них функцию в щадящих условиях.
Кроме того, плитка толщиной около 11 мм чаще всего используется для защиты стен, ведь они не подвергаются высоким механическим нагрузкам.
КЛЕЙ И ЗАМАЗКА
Выбор клея/замазки зависит от того, каким будет помещение – влажным либо сухим.
- Сухие помещения (химические лаборатории и склады, некоторые цеха пищевой промышленности). Для них подойдет силикатная замазка. В ее состав входит кислотостойкий порошок, кремнефтористый натрий и жидкое стекло.
- Помещения с повышенной влажностью. В таких случаях используется либо замазка «Арзамит-5», либо силикатная замазка. В последнем случае на силикатной замазке выкладывают плитку, а «Арамзитом» расшивают плиточные швы. Это связано с гидрофобностью силикатной стяжки и необходимостью обеспечить максимальную гидроизоляцию.
- Их также можно использовать в помещениях с повышенной влажностью, а также пищевых помещениях без непосредственного контакта с пищей.
- Они просты в использовании, имеют красивый эстетический вид (составы на основе эпоксидной смолы можно окрашивать в различные цвета).
ТЕХНОЛОГИЯ УКЛАДКИ
Технология укладки не имеет особых отличий по сравнению с другими типами облицовки. Все нюансы сводятся к особенностям используемого материала.
Однако нужно иметь в виду, что в случае укладки плитки на «Арзамит-5» поверхность из бетона должна быть ровной, так как слой замазки не должен быть более 5 мм. Помимо этого, перед наклейкой поверхности рекомендовано обклеить пластиной полиизобутиленовой ПСГ.
Для промышленных объектов хорошим решением станет использование кислотостойкого бетона (готовых смесей на основе молотого кварцевого песка) в качестве основы для последующей футеровки плиткой.
При использовании силикатной замазки температура укладки может быть ниже, а слой – толще (если существует необходимость в выравнивании поверхности).
Если плитка укладывается для защиты и укрепления пола, то важно соблюдать правила гидроизоляции основы
- На щебневую подушку наносится рулонная изоляция, которая будет поддерживать бетон в сухости.
- На стандартный бетон укладывается второй слой гидроизоляции, поверх которой располагается стяжка из кислотоустойчивого бетона.
Лишь после этого можно приступать к обработке поверхности и укладке плитки.
Кислотоупорная плитка: описание, технология укладки
В помещениях и не только, где на поверхность пола могут попасть кислотные вещества, или требуется покрытие повышенной прочности, можно использовать кислотоупорную плитку.
Сферы применения и преимущества
Благодаря своей устойчивости к кислотам и щелочам, кислотоупорная керамическая плитка нашла свое широкое применение на промышленных предприятиях
В повседневной жизни большинство потребителей даже не знают о ее наличии, хотя на нее стоит обратить внимание
Этот облицовочный материал производят из огнеупорной глины с добавлением специальных компонентов, раствор проходит высокотемпературный обжиг, благодаря которому приобретает еще большую прочность. Такой материал, кроме своей стойкости к агрессивной среде, обладает высокими прочностными характеристиками и долгим сроком эксплуатации. Она обладает водонепроницаемостью, устойчива к морозам, износоустойчива.
Еще одним отличием этой плитки от обычной керамической является отсутствие использования красителей, соответственно, нет опасности их взаимодействия при контакте со щелочью или кислотой.
Благодаря своим прочностным показателям кислотоупорная плитка применяется в помещениях, где нет опасности контакта с агрессивной средой, но есть необходимость в покрытии, которое выдерживает большие нагрузки. Это могут быть помещения, где перемещается складская и прочая тяжелая техника, стоят крупные станки.
Хотя данный вид покрытия больше применяется предприятиями, где большая вероятность попадания кислот, щелочей, жиров на поверхность стен и пола (предприятия пищевой и химической отрасли, АЭС, ГЭС, заправочные станции), в быту она также может найти свое применение. Таким материалом можно замостить пол гаража, и не боятся его испортить, полы в подвалах, на балконе, благодаря своей водонепроницаемости, может использоваться как покрытие вокруг бассейна.
Технология укладки
Технология укладки кислотостойкой плитки несколько отличается от укладки простой керамической. Плитка кислотоупорная, соответственно, основание и швы также должны быть устойчивы к агрессивной среде, поэтому данный вид керамического покрытия укладывается на кислотостойкий раствор плюс уплотняющие добавки, либо на слой кислотостойкой битумной мастики (как правило, полугорячей или холодной).
Этапы укладки плитки:
- Очистка и просушка основания;
- Грунтовка: в качестве грунтовки используют жидкое стекло, плотность 1,15 г/см3;
- Укладка кислотоупорной плитки на раствор. Раствор для укладки смешивается непосредственно перед работой, компонентами такой смеси выступают андезитовая или диабазовая мука, кремнефтористый натрий. Часто для работ с кислостойкой плиткой используют Арзамит-5 – химически стойкую замазку. Толщина раствора не более 0,1-0,15 см, ширина полоски раствора соответствует двум или трем рядам плитки, более делать не рационально, так как смесь достаточно быстро схватывается (30-40 мин), по той же причине все исправления в смещении происходят в процессе покрытия поверхности плиткой. Не стоит сильно стучать по плитке, чтобы поставить ее на место, сильный удар может сдвинуть плитку. Также облицовочный материал данного вида можно уложить на кислотоупорный клей. Температурный режим при укладке – 18-20оС;
Заполнение швов. Швы могут быть заполнены сразу же после укладки тем же раствором, на который и была уложена сама кислотоупорная плитка, или же швы остаются незаполненными до полного затвердевания покрытия, а затем заполняются специальными кислотоупорными замазками или мастиками. По уложенному покрытию можно начинать ходить не ранее, чем через 3-4 суток, еще 10 дней покрытие нельзя увлажнять;
Окисловка швов (если предусмотрена): используется 20-40%-ый раствор серной кислоты, который наносится на швы два раза с интервалом более 4 часов, окисловка осуществляется не менее чем по прошествии 20 суток после укладки. Окисловку производят для того, чтобы произошло разложение той части жидкого стекла, которая еще не прореагировала, а также, чтобы повысить химстойкость, прочность замазки, ее устойчивость к воде.
ГОСТ для керамических плиток
При производстве кафеля ориентируются на два нормативных документа, это:
- ГОСТ 6141-91
- ГОСТ 6787-2001.
Следующее видео расскажет вам о том, как правильно выбрать кафель при покупке:
https://youtube.com/watch?v=72qYIgqI1gM
6141-91
ГОСТ 6141 распространяется на керамические плитки, покрытые глазурью и детали к ним. Изготовленные по стандарту ГОСТ глазурованные керамические плитки предназначены для отделки внутренних стен помещений. Под действия этого документа не попадают плитки, которыми будут отделываться поверхности, подверженные агрессивному воздействию, сильному влиянию температур, механическим повреждениям и действию грунтовых вод.
ГОСТ 6141 устанавливает следующие формы плиток: фигурные, квадратные, прямоугольные. Так же документом определено, что грани плиток могут быть как без завала, так и с завалом.
ГОСТ прописывает размеры плиток разных форм. При этом в стандарте определены допустимые отклонения:
- По ширине: не более ±0,8 мм.
- По длине: не более ±0,8 мм.
- По толщине: не более ±10 мм (распространяется на плитки, длина которых не превышает 150 мм), не более ± 8 мм (распространяется на плитки, длина которых превышает 150 мм).
Поверхность плиток (лицевая часть) может быть:
- рельефной,
- гладкой,
- одноцветной и
- многоцветной.
При декорировании рекомендуется применять метод набрызгивания и сериографии, а так же прибегать к нанесению глазури. Глазурь можно использовать прозрачную, заглушенную, матовую и блестящую.
ГОСТом регламентирован выпуск двух сортов плиток. В зависимости от сорта, к строительному материалу предъявляются определенные требования.
- Для первого сорта плиток не допускаются: отбитости, плешины, пятна, зазубрины, щербины, прыщи, пузыри, вскипания глазури, волнистость, углубления на поверхности глазури.
- Для второго сорта эти же дефекты допускаются при определенных обстоятельствах. Так, например, волнистость допускаются только если они невидимы с расстояния 2 м.
Общее количество дефектов для первого сорта не должно быть более двух, для второго сорта не более трех.
Для продажи плитка упаковывается в картонные или деревянные ящики, которые изготавливаются по нормативной документации. Транспортируется строительный материал любым транспортом
При этом на грузовое место обязательно наносится предупреждающий знак «Осторожно, хрупкое!» и «Боится сырости!»
6787-2001
Гост 6787 2001 распространяется на глазурованные и неглазурованные керамические плитки, предназначенные для облицовки полов. Стандартом указывается, что данный вид плитки рекомендуется использовать на лоджиях, балконах, внутри жилых помещений и в бытовых комнатах промышленных зданий. ГОСТ 6787 не распространяется на плитку для помещений с содержанием в них щелочи и кислот.
Стандарт делит плитки:
- По типу: бордюрные и основные.
- По форме: фигурные, многогранные, прямоугольные и квадратные.
Размеры этих плиток устанавливаются изготовителем. При этом отклонения от установленных размеров не должны быть:
- Более ±1,5 мм — для длины и ширины.
- Более ±0,5 мм — для толщины.
Та стороны, которая будет соприкасаться с полом, обязательно должна быть рифленая. Какая именно должна быть форма рифления и сколько необходимо углублений устанавливается заводом-изготовителем. Единственное, что точно указывается стандартом, это глубина рифления: не менее 0,5 мм.
К внешнему виду ГОСТ 6787 содержит одинаковые требования, что и ГОСТ 6141.
Про эпоксидные и иные корректирующие составы для реставрации и ремонта керамической плитки читайте ниже.
Плитка кислотоупорная
Кислотоупорная плитка – это высокоэффективный, рентабельный стройматериал промышленного и бытового назначения. От обычной керамики отличается химической устойчивостью и долгим сроком службы. Плитка кислотоупорная нашла применение в строительной, пищевой, нефтехимической, медицинской промышленности.
Основой для производства химически стойкой керамики являются полукислые тугоплавкие глины и каменная мука. Сформованная кислотоупорная плитка спекается в обжиговых печах при температуре 1300 градусов. Готовый продукт приобретает огнеупорность и высокую сопротивляемость агрессивным соединениям – щелочам, кислотам, моющим средствам, растворителям, ГСМ.
Кислотоупорная плитка устойчива к истиранию, а также к механической и статической нагрузке. Керамическое покрытие не деформируется при резких скачках температур, имеет низкий коэффициент водопоглощения. Плитка кислотоупорная отличается морозоустойчивостью, успешно противостоит трещинам, царапинам, сколам. Имеет противоскользящие свойства. Не оказывает влияния на экологию.

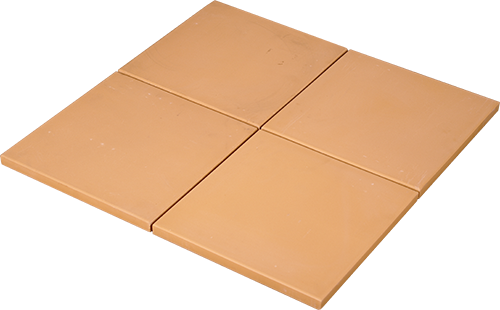

Керамическая кислотоупорная плитка бывает двойной и одинарной.
Одинарная имеет два размера: 200х200х20 мм и 300х300х20 мм. Спаренная плитка кислотоупорная (стороны 230х113 мм, толщина 12-35 мм) производится с технологической перфорацией, по которой ее разделяют перед укладкой. Налажен выпуск ПК с расширенной цветовой палитрой – от темно-красных до светло-песочных оттенков.
Напольные покрытия и стеновая отделка производственных цехов постепенно разрушаются под действием активных составов. Лучшим решением для их облицовки будет кислотоупорная плитка. Цена на материал вполне оправданна: химстойкая керамика прослужит в разы дольше, чем обычная. Для компактных помещений применяется кислотоупорная плитка 200х200х20 мм.
Для многослойной футеровки резервуаров с химически активными жидкостями, отбельных башен, промышленных варочных котлов также используется плитка кислотоупорная шамотная. Внутренняя поверхность емкостей инертна к агрессивным соединениям.
Кислотоупорная плитка 300х300х20 потребуется для укладки непроницаемых кислотостойких полов. Подобная облицовка востребована в учреждениях фармацевтической, пищевой, торговой промышленности. Прочное неуязвимое покрытие является необходимостью для АЗС, СТО, автостоянок, автомоек, хранилищ ГСМ. Кислотоупорная плитка 300х300х20 в этом случае является незаменимым стройматериалом.
Устойчивость к истиранию и механическим нагрузкам – еще одно преимущество данной плитки. Кислотоупорная плитка 200х200х20, уложенная в цехах и автоцентрах, долгое время выдерживает вес тяжелых машин, агрегатов, протечку технических жидкостей. Кислотостойкие полы торговых комплексов и вокзалов десятилетиями сохраняют свой первоначальный вид.
Чаще всего плитка кислотоупорная используется для устройства санузлов, ванных комнат, саун и бассейнов. Необходимо знать, что лучший клей для кислотоупорной плитки – это кислотостойкая замазка Арзамит-5. Ее применение обеспечит керамической облицовке стабильность и долговечность.
Технические характеристики кислотоупорной плитки
Наименование | ПС-6-20 | ПС-7-30 | ПС-8-35 | ПК-4 | ПК-5 |
Длина, мм | 230±4 | 230±4 | 230 | 200 | 300 |
Ширина, мм | 113±2 | 113±2 | 113 | 200 | 300 |
Высота, мм | 20±0,4 | 35±0,4 | 30 | 20 | 20 |
Водопоглощение, %, не более | 6 | 6 | 6 | 3,5 | 3,5 |
Кислотостойкость, %, не менее | 97 | 97 | 97 | 97 | 97 |
Механическая прочность при сжатии, МПа (кгс/см2), не менее | 42,0 (420) | 42,0 (420) | 42,0 (420) | 40,0 (400) | 40,0 (400) |
Механическая прочность при изсгибе, МПа (кгс/см2), не менее | 10,0 (100) | 10,0 (100) | 10,0 (100) | 28,0 (280) | 28,0 (280) |
Водопроницаемость (с оборотной стороны не должно быть капель), час, не менее | 24 | 24 | 24 | 24 | 24 |
Термическая стойкость, кол-во теплосмен, не менее | 2 | 2 | 2 | 2 | 2 |
Морозостойкость, кол-во циклов, не менее | 15 | 15 | 15 | 25 | 25 |
Нормы расхода материалов для укладки кислотоупорной плитки на силикатную замазку для 1 кв.м. поверхности
Толщина плитки | Порошок кислотоупорный, кг | Натрий кремнефтористый, кг | Стекло жидкое натриевое, кг |
20 мм | 17,60 | 1,23 | 8,27 |
30 мм | 18,30 | 1,28 | 8,52 |
35 мм | 18,70 | 1,30 | 8,65 |
Нормы расхода материалов для укладки кислотоупорной плитки на замазку Арзамит-5 для 1 кв.м. поверхности
Толщина плитки | Арзамит-раствор, кг | Арзамит-порошок, кг |
20 мм | 4,33 | 5,45 |
30 мм | 4,78 | 6,02 |
35 мм | 5,0 | 6,31 |
Нормы расхода материалов для затирки швов замазкой Арзамит-5 для 1 кв.м. поверхности
Толщина плитки | Арзамит-раствор, кг | Арзамит-порошок, кг |
20 мм | 0,65 | 0,79 |
30 мм | 0,98 | 1,18 |
35 мм | 1,14 | 1,38 |
Кислотоупорная плитка: технические характеристики, особенности укладки
Пол в винном погребе.
Быстрая навигация по статье
Сфера применения
«Клиенты» кислотоупорной керамики — предприятия, в процессе работы которых невозможно обойтись без попадания на стены и полы агрессивных материалов. В числе первых:

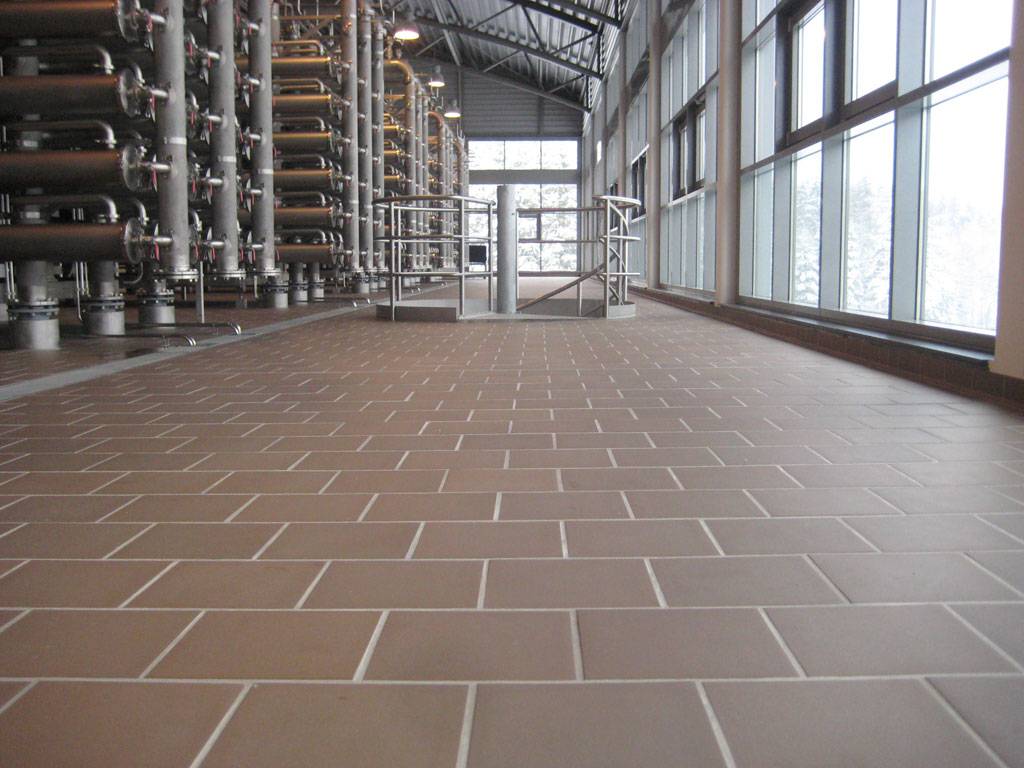

Промышленный пол из плитки на предприятии.
- химпредприятия;
- АЭС;
- ГЭС;
- большинство заводов;
- погрузо-разгрузочные площадки;
- автомойки и др.
Благодаря техническим параметрам плитки, всё чаще её можно встретить в обычных гаражах или подсобных хозяйствах. Кафель доступен, а возможность забыть об эксплуатационных проблемах стоит дополнительных усилий по укладке.
Характеристики плитки
Производят промышленную плитку из тугоплавких глин с применением спецдобавок, в числе которых каменная мука. Сформованная керамика обжигается в специальных печах при температуре 1300 градусов. Готовое изделие высокоогнеупорно и очень стойкое к кислотам и щелочам. Не боится оно и механических воздействий в разумных пределах.
Применение кислотоупорной плитки в агрессивных средах.
Виды кислотоупорной плитки по ГОСТ и коды ОКП по Общероссийскому классификатору промышленной продукции.
Характеристики кислотоупорной плитки по ГОСТ.
Особенности промышленной плитки
Плитка для промпредприятий имеет следующие особенности:
- лицевое полотно лишено декоративного покрытия;
- увеличена толщина керамики;
- абсолютная экологичность, сырьё и красители имеют натуральное происхождение;
- относительно небольшой формат;
- зависимость цвета плит от марки глины и степени обжига;
Размеры
Формы плиток
Стандартные размеры плитки в зависимости от типа и формы указаны в таблице.
- 200×200×20 мм;
- 200×200×30 мм;
- 300×300×20 мм;
Спаренная керамика имеет такие размеры:
- 230×113×20 мм;
- 230×113×30 мм;
- 230×113×35 мм;
Шестиугольная промышленная плитка Argelith (Германия).

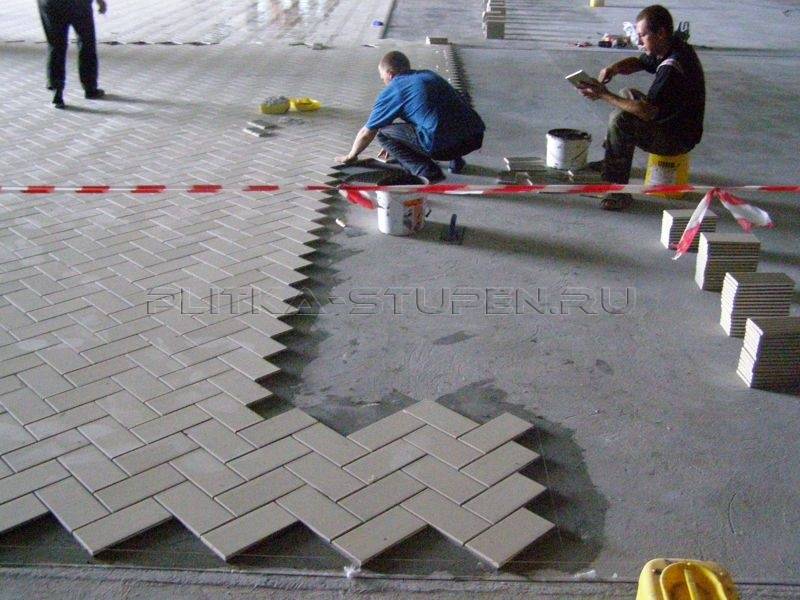

Облицовка промышленной плиткой
Схема укладки кислотоупорной плитки почти во всём идентична обычной. Отличия кроются в клеевых и затирочных составах. Само собой, стойкой к внешней агрессии должна быть не только керамика, но и связующие вещества. Последние должны обладать очень высокой кислотостойкостью (до 98%).

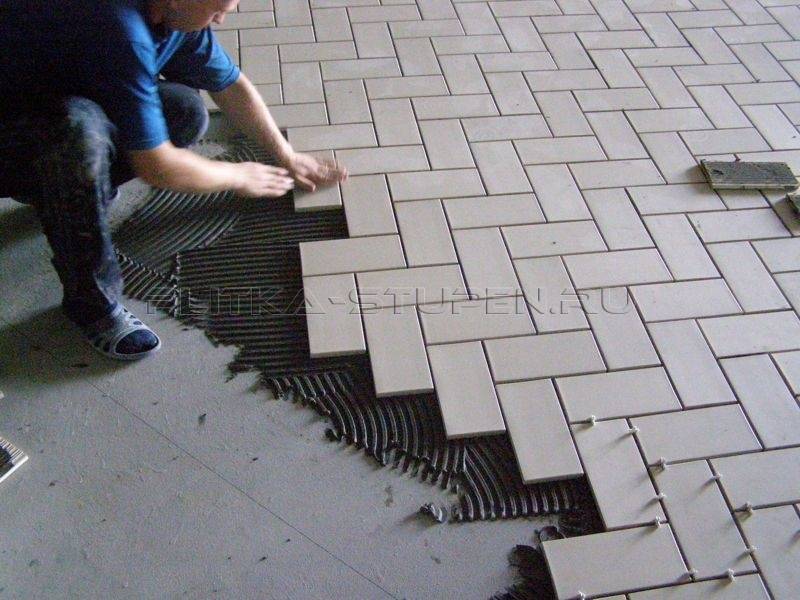

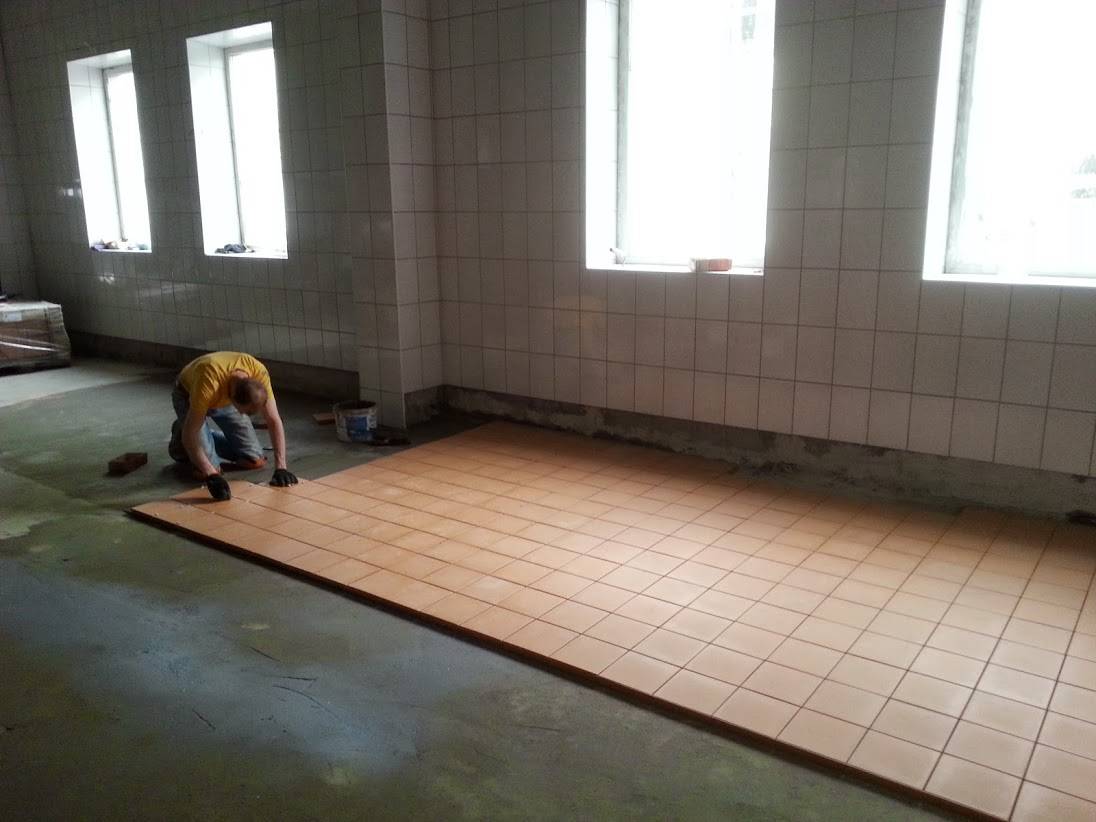

Укладка кислотоупорной плитки на пол.
- наполнитель из андезитовой или диабазовой муки;
- кремнефтористый натрий — катализатор затвердевания смеси;
Плотность стекла — не менее 1,4 г/см3. Поверхность до укладки очищается, в случае необходимости просушивается, грунтуется. Увлажнять основание нельзя, чтобы не растворилось жидкое стекло. В таблице приведены нормы расхода (на 1 м2) компонентов смеси с учётом толщины прямоугольной стандартной керамики:
| Толщина плит, мм | Кислотоупорный порошок, кг | Кремнефтористый натрий, кг | Жидкое натриевое стекло |
|---|---|---|---|
| 35 | 18,7 | 1,3 | 8,65 |
| 30 | 18,3 | 1,28 | 8,52 |
| 20 | 17,6 | 1,23 | 8,27 |
Затирка швов
Затирать швы можно через несколько суток после укладки. В качестве замазки применяют:
- облицовочную смесь;
- эпоксидные составы;
- затирку арзамит;
Следующая таблица демонстрирует расход (на 1 м2) последнего компонента из списка:
| Толщина керамики, мм | Порошок арзамит, кг | Раствор арзамит, кг |
|---|---|---|
| 35 | 1,38 | 1,14 |
| 30 | 1,18 | 0,98 |
| 20 | 0,79 | 0,65 |
В любом случае лучше приобретать смеси для облицовки и затирки, предварительно посоветовавшись с реализатором или производителем кислотоупорной плитки.Резюмируя сказанное, отметим, что промышленная плитка обладает самыми высокими эксплуатационными показателями из всех керамических облицовочных материалов. Если у вас возникла нужда в крайне качественной и долговечной облицовке подсобного помещения, рискующего оказаться жертвой едкой химии, выбирайте кислотоупорную керамику. Отдайте предпочтение керамике, крайне стойкой к истиранию, температурным перепадам и ударной механике даже в том случае, если оформить плиткой требуется всего лишь «рабочий» гараж, а совсем не ядерный реактор.
загрузка…
МЕТОДЫ ИСПЫТАНИЙ
3.1. Для проведения физико-химических и механических испытаний по ГОСТ 473.1— ГОСТ 473.11 отбирают образцы:
– по три — для определения водопоглощения, предела прочности при сжатии, предела прочности при статическом изгибе и термической стойкости;
– по два — для определения кислотостойкое и проверки поверхности излома;
– по пять — для определения водопроницаемости и морозостойкости.
Для испытаний на водопоглощение, кислотостойкое и проверки поверхности излома допускается использовать куски плиток после проверки их на прочность.
3.2. Длину и ширину плиток измеряют металлической линейкой по ГОСТ 427 по двум граням лицевой поверхности, на расстоянии не менее 5 мм от грани.
3.3. Толщину плиток измеряют штангенциркулем по ГОСТ 166 или металлической линейкой по ГОСТ 427 по четырем углам, на расстоянии не более 15 мм от края плитки. Высоту рифления на монтажной поверхности плиток типа ПС в номинальную толщину не включают.
За результат испытания принимают среднее арифметическое четырех измерений.
3.4. Кривизну (стрелу прогиба) лицевой поверхности и боковой грани плиток определяют по двум диагоналям:
– при вогнутой поверхности — измерением наибольшего зазора между лицевой поверхностью
плитки и ребром металлической линейки, поставленной по диагонали поверхности плитки. Зазор измеряют щупом по ТУ 2—034—225;
– при выпуклой поверхности — измерением зазора между поверхностью плитки и ребром металлической линейки, поставленной по диагонали плитки и опирающейся с одного конца на щуп, равный допускаемой величине кривизны.
Кривизну боковой грани определяют по наибольшей стороне плитки. За результат измерения принимают наибольшее значение.
3.5. Водопоглощение определяют по ГОСТ 473.3.
3.6. Кислотостойкость определяют по ГОСТ 473.1.
3.7. Предел прочности при сжатии определяют по ГОСТ 473.6 на образцах, высота ребра которых равна толщине изделия.
3.8. Предел прочности при статическом изгибе определяют по ГОСТ 473.8.
3.9. Водопроницаемость плиток определяют по ГОСТ 13993.
3.10. Морозостойкость плиток определяют по ГОСТ 7025.
3.11. Термическую стойкость плиток определяют по ГОСТ 473.5.
3.12. Предел прочности при разрыве определяют по ГОСТ 473.7.
1.2. Основные параметры и размеры
1.2.1 Марки плиток и коды ОКП по Общероссийскому классификатору промышленной продукции приведены в табл. 1.
Таблица 1
Марка плитки | Наименование плитки и ее форма | Код ОКП |
КФ | Плитки кислотоупорные фарфоровые: | 57 5311 2000 |
– квадратные | 57 5311 2100 | |
– прямоугольные | 57 5311 2200 | |
– клиновые | 57 5311 2300 | |
ткд | Плитки термокислотоупорные дунитовые: | 57 5312 3100 |
– квадратные | 57 5312 3200 | |
– прямоугольные | 57 5312 3300 | |
– клиновые | 57 5312 3400 | |
ткг | – спаренные Плитки термокислотоупорные для гидролизной промышленности: | 57 5312 4000 |
– квадратные | 57 5312 4105 | |
– квадратные (радиальные) | 57 5312 4101 | |
КС | Плитки кислотоупорные керамические для строительных конструкций | 57 5311 3000 |
квадратные | 57 5311 3100 |
Издание официальное Перепечатка воспрещена
Издательство стандартов, 1989 ИПК Издательство стандартов, 2002
Продолжение табл. 1
Марка плитки | Наименование плитки и ее форма | Код ОКП |
КШ | Плитки кислотоупорные шамотные: | 57 5311 1000 |
– квадратные | 57 5311 1100 | |
– прямоугольные | 57 5311 1200 | |
– клиновые | 57 5311 1300 | |
– спаренные | 57 5311 1400 | |
ткш | Плитки термокислотоупорные шамотные: | 57 5312 1000 |
– квадратные | 57 5312 1100 | |
– прямоугольные | 57 5312 1200 | |
– клиновые | 57 5312 1300 | |
– спаренные | 57 5312 1400 |
1.2.2. Формы плиток приведены на черт. 1—5.
Квадратная
Квадратная (радиальная)
Черт. 1
Прямоугольная
L
Клиновая
Спаренная
Черт. 3
Черт. 5
1.2.3. В зависимости от типа и формы размеры плиток приведены в табл. 2.
Размеры в миллиметрах
Таблица 2
Форма плитки | Тип | L | Li | Ъ | S | R |
Квадратная | ПК-2 | 150 | — | 150 | 15; 20; 30; 35 | — |
ПК-3 | 175 | 175 | 20; 30; 35; 50 | |||
ПК-4 | 200 | 200 | ||||
Квадратная (радиальная) | ПКР-1 | 150 | — | 150 | 35; 50 | 310 |
ПКР-2 | 325 | |||||
ПКР-3 | 175 | 175 | 1185 | |||
ПКР-4 | 1200 |
Размеры в миллиметрах
Продолжение табл. 2
Форма плитки | Тип | L | h | b | У | R |
Прямоугольная | ПП-2 | 150 | — | 75 | 20; 30; 35 | — |
ПП-3 | 175 | 20; 30; 35; 50 | ||||
ПП-5 | 200 | 100 | ||||
ПП-6 | 230 | 113 | ||||
ПП-8 | 200 | 140 | ||||
ПП-9 | 155 | |||||
ПП-10 | 260 | 130 | 43 | |||
Клиновая | ПКЛ-6 | 135 | 80 | 175 | 20; 30; 35; 50 | — |
ПКЛ-7 | 90 | |||||
ПКЛ-8 | 100 | 20; 30; 35 | ||||
ПКЛ-9 | 105 | 20; 30; 35; 50 | ||||
ПКЛ-10 | 110 | |||||
ПКЛ-11 | 115 | |||||
ПКЛ-12 | 120 | |||||
ПКЛ-13 | 145 | 125 | 170 | |||
ПКЛ-17 | 150 | 130 | 175 | |||
ПКЛ-18 | 135 | |||||
ПКЛ-19 | 140 | |||||
ПКЛ-20 | 145 | |||||
ПКЛ-22 | 167 | 135 | 150 | |||
ПКЛ-23 | 175 | 150 | 175 | |||
ПКЛ-24 | 155 | |||||
ПКЛ-26 | 165 | |||||
ПКЛ-27 ПКЛ-28 | 170 173 | |||||
Спаренная | ПС-2 | 200 | — | 100 | 20 | — |
ПС-3 | 30 | |||||
ПС-4 | 35 | |||||
ПС-6 | 230 | 113 | 20 | |||
ПС-7 | 30 | |||||
ПС-8 | 35 |
1.2.4. Условное обозначение плиток должно состоять из марки, типа, сорта и обозначения настоящего стандарта.
Примеры условных обозначений
Кислотоупорные шамотные плитки прямоугольные 1-го сорта, длиной 230 мм, шириной 113 мм, толщиной 20 мм:
КШПП-4 1 с ГОСТ 961-89
Термокислотоупорные шамотные плитки спаренные 1-го сорта, длиной 230 мм, шириной 113 мм, толщиной 30 мм:
ТКШ ПС-1 с ГОСТ 961-89
1.2.5. Предельные отклонения размеров и формы плиток всех марок не должны превышать указанных в табл. 3.
Таблица 3
Наименование показателя | Значение для плитки | |
высшего сорта | первого сорта | |
Отклонения по длине и ширине плиток, %>, не более | ±1,4 | ±1,6 |
Отклонения по толщине плиток, мм, не более | +1,0 | +2,0 |
Кривизна (стрела прогиба) лицевой поверхности и боковой грани, мм, не более | 1,5 | 2,0 |
1.2.6. В партии плиток разность наибольшего и наименьшего измерений длины и ширины не должна превышать 3 мм для измерений до 200 мм включительно и 4 мм — для измерений свыше 200 мм.
Особенности выбора и использования
Как и в случае со многими другими материалами, кислотоупорная плитка используется и укладывается в соответствии с определенными правилами и нормами, предусмотренными строительной документацией.
Выбирать толщину плитки следует на основе условий, при которых она будет эксплуатироваться. Величина пропорциональна уровню нагрузок, которыми подвергается поверхность. При необходимости передвижения по поверхности тяжелой техники, толщину кислотоупорно керамической плитки следует выбирать не мене 35 миллиметров. Если этого показателя недостаточно, тогда выбирается материал с толщиной порядка 65 миллиметров. Клеящей смесью и затиркой выступает арамзит 5 или силикатная замазка. Выбор напрямую зависит от уровня влажности помещений. Так, силикатная замазка подходит для сухих помещений, а арамзит — для более влажных. В некоторых случаях актуально использовать сразу два типа клея одновременно
Плитка крепится на поверхностях при помощи смазки, а швы расшиваются уже при помощи арамзита. При применении арамзита необходимо создать ровную и гладкую бетонную поверхность. Также поверхность предварительно обрабатывается полиизобутиленом или смолой — ЭД 20
Во время укладки важно придерживаться оптимального температурного режима внутри помещения — примерно 18-20 градусов по Цельсию
Применение в промышленности
Материал довольно широко применяется в промышленности, что обусловлено уникальными свойствами такого типа плитки. Из основных сфер, где используется кислотоупорный кафель, можно выделить:
- Промышленные здания, различные сооружения, где требуется защиты от агрессивных химических веществ и повышенных температурных режимов;
- Предприятия и учреждения химической, пищевой сферы промышленности, где необходимо сделать надежный и безопасный настил для пола, находящийся в условиях повышенных механических нагрузок и под постоянным влиянием агрессивных сред.
Применение в быту
Как ни удивительно, но такому материалу нашли применение и в повседневной жизни человека, то есть в его быту.
Преимущественно кислотоупорную плитку укладывают на пол в собственных гаражах, застилают подвалы, ею устилают балконы, а также лоджии. Кроме того, данный материал можно назвать незаменимым в вопросах постройки тротуаров, ступеней, отмостков.
https://youtube.com/watch?v=PkpPVZS_9CA
Важно отметить пользу кислотоупорной плитки для автомобилей. Ведь с ее помощью можно создать великолепную площадку под стоянку машины у себя во дворе, выполнить красивую, функциональную и безопасную территорию для автозаправочной станции, а также соорудить полноценную большую стоянку. Как видите, такие плиты заслуженно пользуются спросом, их возможности используют с максимальной эффективностью
Как видите, такие плиты заслуженно пользуются спросом, их возможности используют с максимальной эффективностью
Разумеется, вовсе не всегда и не везде есть необходимость в приобретении подобного материала. Его цена высокая из-за уникальных свойств, потому преимущественно встречается на предприятиях
Как видите, такие плиты заслуженно пользуются спросом, их возможности используют с максимальной эффективностью. Разумеется, вовсе не всегда и не везде есть необходимость в приобретении подобного материала. Его цена высокая из-за уникальных свойств, потому преимущественно встречается на предприятиях.
Укладка кислотоупорной плитки не имеет серьезных отличий. Основная разница заключается в используемых клеящих смесях, а также составах для затирки швов. Для нее обычная готовая смесь, используемая для монтажа керамической плитки в той же ванной, не подходит. Используйте силикатные замазки или же арамзит.
Сфера использования
Кислотостойкая плитка для пола устанавливается в помещении, в котором используются концентрированные химические вещества. Материал поверхности должен обладать свойствами стойкости к агрессивной среде, к кислотам и щелочам.
Отделка помещения кислотостойким клинкером проводится в химических лабораториях, цехах по переработке мяса, молокозаводах. Данный материал укладывают в местах, где возможно попадание веществ, под воздействием которых облицовка потеряет привлекательный вид.
Керамика, которая применяется для укладки на промышленных предприятиях, отличается от бытовой облицовочной плитки. На лицевой стороне кислотоупорного клинкера отсутствует декоративное покрытие.
При установке в промышленных помещениях, к которым предъявляются повышенные требования по химической стойкости, прочности, истираемости, используется клинкер. Плитка кислотоупорная 200х200х20 мм монтируется в химических лабораториях, где поверхность должна быть устойчива к щелочам.
Выбор материала для установки на предприятиях пищевой промышленности должен отвечать критериям жесткой эксплуатации. Клинкер монтируется в помещениях, где требуется кислотостойкость полов, устойчивость к повышенной влажности, большим механическим нагрузкам.

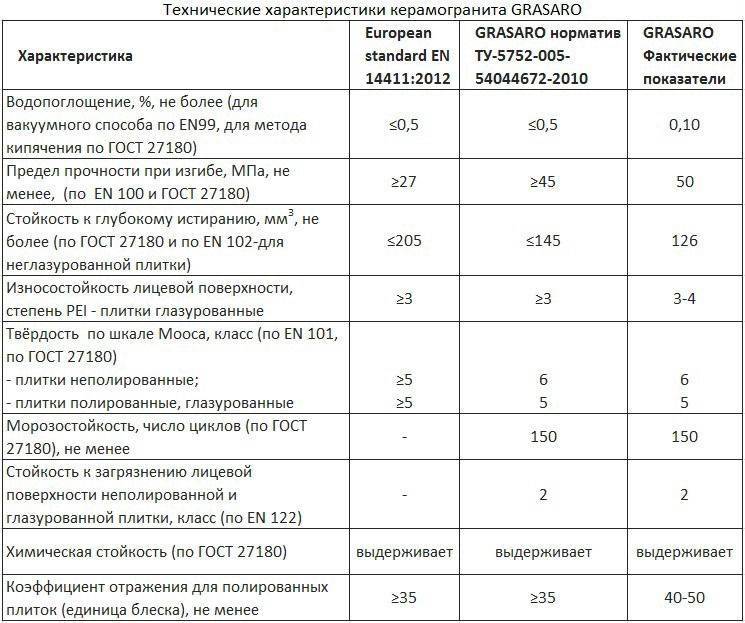

Экологически чистый материал можно применять для установки в медицинских учреждениях, помещениях пищевой промышленности и местах, требующих соблюдения санитарно-гигиенических норм. Положительные характеристики кислотоустойчивого керамогранита и клинкера позволяют использовать материал для облицовки пола на кухне, фартука, столешницы.
Схема монтажа клинкера почти не отличается от другого облицовочного материала. Плитка должна устанавливаться на ровную поверхность. Отличия состоят в клеевой основе и затирочных смесях.
Кислотоустойчивая футеровка кислотоупорным кирпичом или плиткой проводится с использованием химически стойких связующих составов. Работы выполняются по специальной технологии с применением специальных составов для обработки швов.
Растворы представляют собой вяжущие смеси, которые готовят перед использованием с помощью водного раствора жидкого стекла. Они состоят из наполнителя (андезитовой или диабазовой муки) и катализатора полимеризации раствора — кремнефтористого натрия.
Источник статьи: http://oplitke.com/vybor/kislotoupornaya-plitka
