Печь из кирпича с котлом водяного отопления своими руками

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Газовая печь с водяным контуром

Принцип работы газовой печи с водяным контуром основан на том, что газ сжигается в специальной камере, а полученное при этом тепло передается воде, циркулирующей по системе трубопроводов. Это обеспечивает равномерное и эффективное распределение тепла по всему дому.

Одним из основных преимуществ газовой печи с водяным контуром является ее экономичность. Газовая печь эффективно использует энергию горения газа, что позволяет снизить затраты на отопление и горячую воду. Кроме того, газовая печь с водяным контуром имеет высокий КПД, что также способствует экономии энергии и снижению затрат.

Газовая печь с водяным контуром имеет компактные размеры, что позволяет установить ее даже в небольшом помещении. Благодаря своей конструкции, она легко интегрируется в систему отопления дома. Кроме того, газовая печь с водяным контуром может быть использована как дополнительный источник тепла, работая параллельно с другой системой отопления.

Преимущества газовой печи с водяным контуром:

• Экономичность и высокий КПД;
• Компактные размеры и простота установки;
• Возможность использования как дополнительный источник тепла;
• Надежность и долговечность;
• Удобство в использовании и обслуживании.

Газовая печь с водяным контуром — это надежное и эффективное решение для отопления дома. Она обеспечивает комфортное тепло и экономит энергию, что делает ее популярным выбором среди многих владельцев жилых помещений.

С принудительной циркуляцией

Система печи с принудительной циркуляцией использует насос для перемещения горячей воды по отопительному контуру дома. Это позволяет более эффективно и равномерно распределить тепло по всему помещению.

Основные преимущества такой системы включают:

• Мгновенный старт и остановка отопления. Насос начинает работать сразу после включения системы, а также мгновенно перестает работать при необходимости.
• Равномерное распределение тепла. Принудительная циркуляция позволяет равномерно распределить горячую воду по всему помещению, предотвращая образование холодных зон.
• Повышенная эффективность. Благодаря принудительной циркуляции, система способна достигать более высокой теплоотдачи при меньших затратах энергии.
• Возможность подключения к центральной системе отопления. При использовании печи с водяным контуром с принудительной циркуляцией можно подключиться к центральной системе отопления, что обеспечит дополнительный источник тепла.

Однако, у системы с принудительной циркуляцией есть и некоторые недостатки:

• Более сложная установка и обслуживание. Потребуется профессиональная установка и периодическое обслуживание насоса для поддержания его работоспособности.
• Дополнительные затраты на энергию. Насос потребляет электроэнергию, что приводит к дополнительным затратам на ее оплату.
• Риск поломки насоса. Если насос выйдет из строя, система перестанет работать. Это может вызвать временное отсутствие отопления в доме.

Итак, система печи с водяным контуром и принудительной циркуляцией является эффективным и удобным вариантом отопления дома. Однако, перед выбором такой системы необходимо учитывать все ее преимущества и недостатки, а также осознавать необходимость дополнительного обслуживания и возможные затраты на электричество.

С естественной циркуляцией

Основные элементы системы с естественной циркуляцией включают:

• Печь с водяным контуром. Данная печь, помимо обычных функций обогрева помещения и приготовления пищи, также оснащена водяным теплообменником, через который проходит горячая вода.
• Водяной контур. Горячая вода из печи передается через трубы по всему дому, обеспечивая равномерное отопление.
• Радиаторы или каналы для теплопередачи. Горячая вода передается из водяного контура в радиаторы или специальные каналы, которые отдают тепло окружающему воздуху.
• Мембранный расширительный бак. Для компенсации изменения объема воды при нагреве и охлаждении используется расширительный бак.

Основное преимущество системы с естественной циркуляцией состоит в ее простоте и низких затратах на установку и эксплуатацию. Однако, данная система имеет некоторые ограничения. Ее эффективность сильно зависит от расположения печи, диаметра труб и качества утепления дома.

В целом, система отопления с печью с водяным контуром и естественной циркуляцией является простым и надежным способом обеспечить тепло в доме. Однако, перед установкой данной системы необходимо тщательно продумать все технические и конструктивные детали, чтобы обеспечить максимальную эффективность работы.

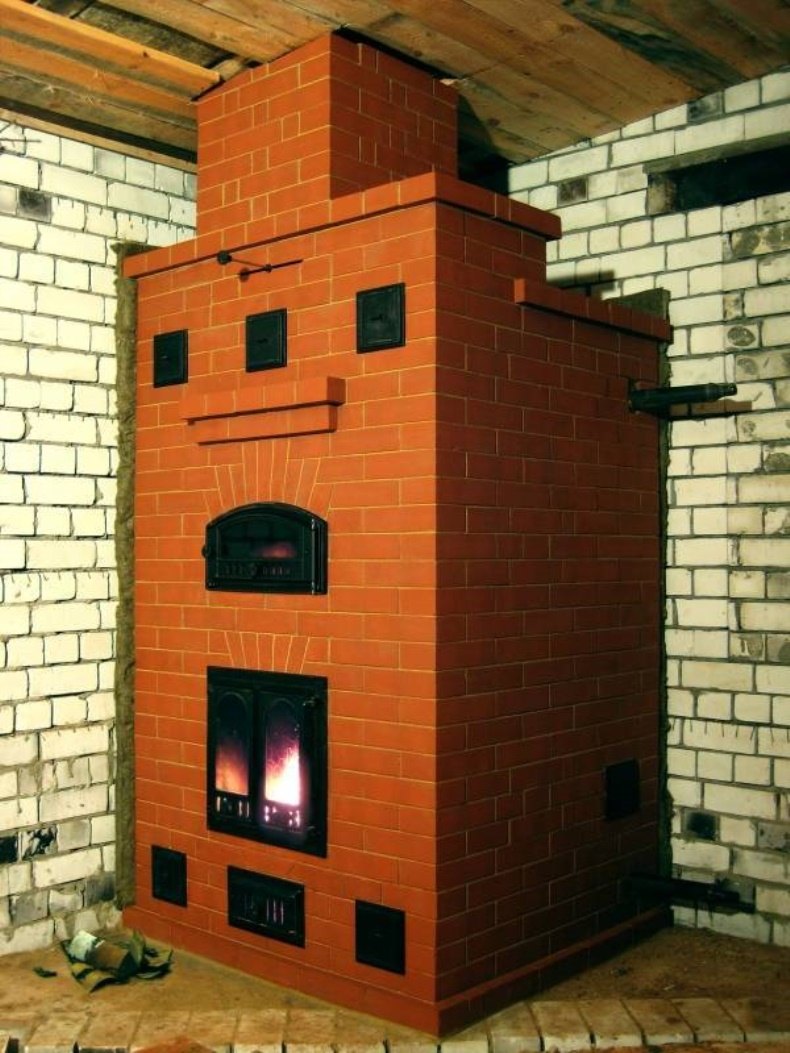

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

1. Кирпичные;
2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

1. Дверца с огнеупорным стеклом – создается печь-камин;
2. Бак приготовления горячей воды;
3. Варочная плита;
4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Основные типы печей для водяного обогрева

Печь с водяным обогревом может быть выполнена в различных конструкционных решениях. Можно выделить несколько типов.

1. Дровяной тепловой агрегат. Основным топливом для печи являются дрова. Однако, длительная эксплуатация дровяных печей на пределе максимальной мощности может отрицательно сказать на сроке их службы.
2. Булерьян. У этой конструкции отсутствует отдельный регистр, обеспечивающий теплообмен. Эту функцию исполняет сам корпус. Конструкция также снабжена специальным отделом, в котором дожигается древесный газ, из-за чего оборудование работает более эффективно.
3. Тепловые агрегаты из чугуна. Как следует из названия корпус печей изготовлен из чугуна, хорошо аккумулирующего тепло. Чугун достаточно прочен и надежен. Материалом для изготовления водогрейной рубашки служит листовая сталь.

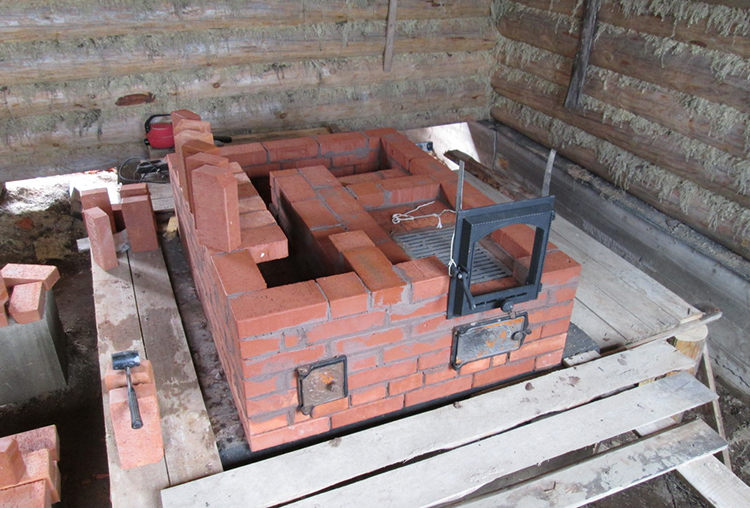

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Печное отопление с водяным контуром: особенности

Преимущество крупных кирпичных печей перед маленькими металлическими котлами в том, что она аккумулирует тепло, а потом постепенно отдаёт помещению, долго оставаясь тёплой, после завершения топки.

Это преимущество сохраняется и с установленным теплообменником.

Так что печь, как основной источник тепла, нужно размещать в комнате, наиболее нуждающейся в обогреве.

Удобно расположение печи в простенке. Тогда тепло получают два помещения. Одно из них может быть кухня, — на плите готовят, греют воду. А топкой и колодцами её можно развернуть в соседнюю комнату, откуда будет удобней обслуживать.

Водяной контур устраняет главный недостаток печей – их местный прогрев. Нагретая внутри печи вода, разносит тепло по всем комнатам. В доме с водяным контуром не бывает промёрзших углов, кроме того печное отопление может обогреть и двухэтажный коттедж, и большой, многокомнатный дом.

При помощи радиаторов, владелец может распределить тепло, дозировать его для каждой комнаты, уменьшая и увеличивая количество секций радиатора.

Печь своими руками

Существует простая формула по площади помещения, для вычисления среднего необходимого количества секций. В спальне от этого среднего числа можно отнять 1 – 2 секции, а, например, в ванной немного нарастить.

Формула количества секций по площади:

X = S · 100

Получившееся число делится на теплоотдачу одной секции (точные данные для разных материалов приводятся в документах к радиатору):

• алюминий А 350 = 138;
• алюминий А 500 = 185;
• алюминий S 500 = 205;
• чугун ≈ 160;
• биметалл L 350 = 130;
• биметалл L 500 = 180.

К чугунным батареям приведен приблизительный показатель, поскольку он может меняться со временем, зависеть от размера и производителя.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

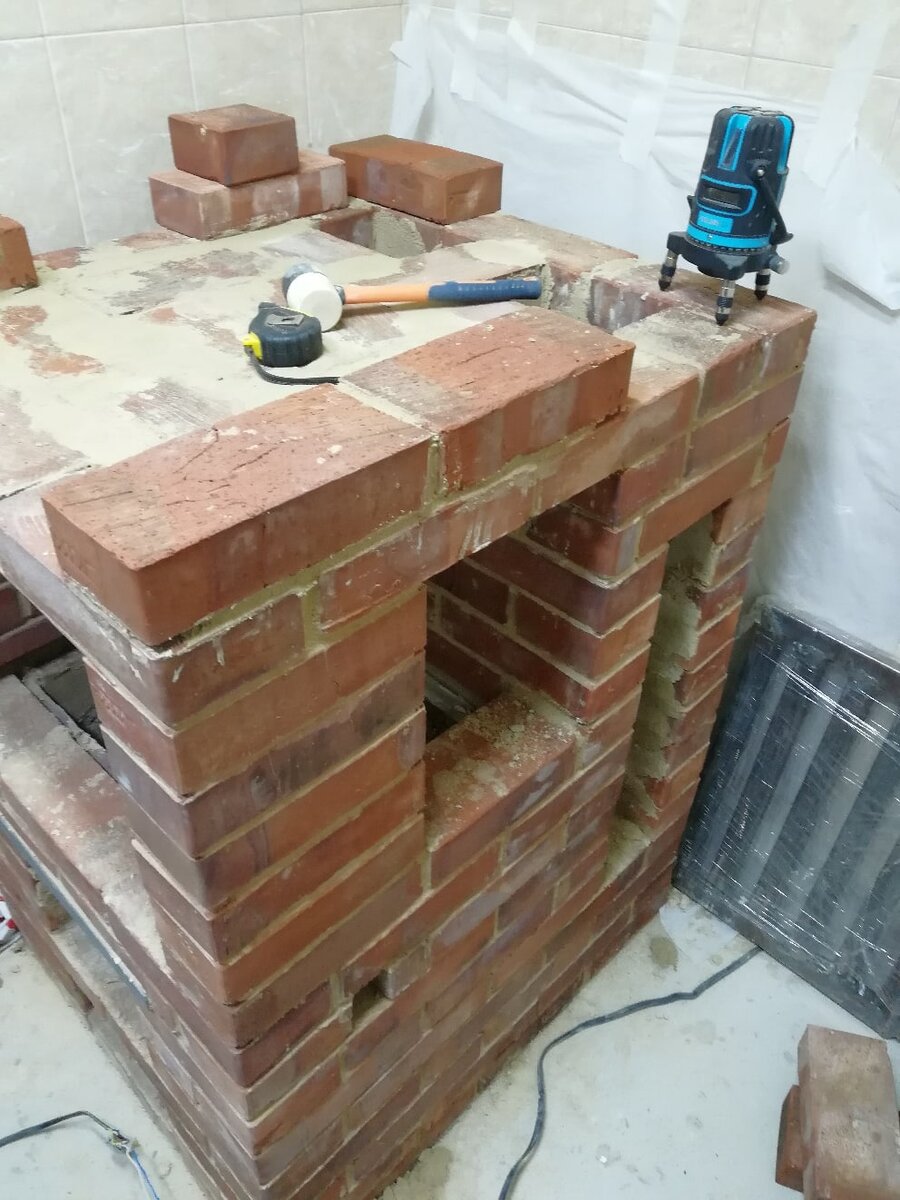

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.
