Миф 3. Все каркасные дома строят по одной технологии
Принципиальная схема стены у всех каркасных домов действительно одинаковая: между стойками каркаса находится утеплитель, защищенный с внутренней стороны пароизоляционной пленкой, с наружной — гидроизоляционной супердиффузной (пропускающей пар) мембраной. С обеих сторон каркас и утеплитель защищены жесткой обшивкой, различным листовым материалом: ориентированно-стружечными плитами (ОСП, OSB), цементно-стружечными плитами (ЦСП), водостойкой фанерой, гипсокартонными листами (ГКЛ). Подобным образом устроены и перекрытия.
Однако у разных типов строений есть существенные отличия в способах возведения, материалах и нюансах конструкции. Каркасные дома являются сборными, поскольку их монтируют из заранее изготовленных конструкций, комплект которых привозят на стройплощадку. Производство конструкций обязательно должно быть заводское — такой подход обеспечит точность размеров и комплектность элементов. При этом технология сборки дома может быть различной:
сборка на стройплощадке
На заранее подготовленный фундамент устанавливают каркас стен, обшивают его, заполняют утеплителем, защищают изоляцией. Таким же образом из заготовленных элементов собирают перекрытия, крышу, затем устанавливают окна, двери и т. д. Время сборки на стройплощадке — 3-12 недель. Работа требует тщательности и неукоснительного соблюдения требований монтажа — проконтролировать это неспециалисту сложно.
Строителство каркасного дома из готовых панелей
заводская сборка (каркасно-щитовые дома)
Сборку стен и перекрытий дома производят еще в заводских условиях на специальных технологических линиях, и на стройплощадку привозят уже готовые панели для дома. Они бывают разной степени готовности: от собранной каркасной конструкции до полностью готовых панелей стен (со вставленными окнами и встроенными инженерными коммуникациями), многослойных плит перекрытий и даже крыши. Сборные элементы должны соответствовать проектным размерам с точностью до миллиметра, и на стройплощадке их лишь скрепляют между собой.
Коробку возводят в течение 3-7 дней в зависимости от сложности проекта. В большой степени качество строения зависит от заводской работы. Поэтому компания, поставляющая сборные конструкции, должна иметь безупречную репутацию: тогда надежным будет и здание. Собирать дом должна специально обученная бригада. Однако комплект вместе с подробной инструкцией могут поставлять заказчику для самостоятельной сборки. Такая практика встречается как в зарубежном, так и в отечественном каркасном строительстве. Дома различают по материалу каркаса:
Деревянный каркас
Делают из доски, цельного или клееного бруса (который является самым прочным, качественным и дорогим), а также деревянной двутавровой балки (дерево + ОСП + дерево). Стандартное сечение стойки — 50 х 150 мм. От качества дерева зависит долговечность и прочность дома. Главное требование — влажность пиломатериалов должна быть не выше 18%. Дома с деревянным каркасом наиболее распространены.
Металлический каркас
Выполняют из профилей различной конфигурации, собранных на болтах. Они должны иметь антикоррозийное покрытие (быть оцинкованными или окрашенными). Металлический каркас позволяет устраивать большие пролеты перекрытий и проемы в стенах (в этом с ним может сравниться только каркас из клееного бруса).
Строительство каркасного дома из металлического каркаса
Другие различия между каркасными домами состоят в особенностях конструкции стены. Различными могут быть материалы, толщины и количество слоев утеплителя, обшивки, паро- и гидроизоляции, конструкции перекрытий (по балкам, фермам или панелям). Таким образом, обобщенное название «канадские дома», не описывает всего многообразия каркасных строений.
Можно выделить такие их типы:
- дома с деревянным каркасом и утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные и каркасно-щитовые);
- дома с металлическим каркасом, утеплителем из базальтовой ваты и толщиной стены 18-25 см (каркасные);
- каркасно-щитовые дома с утеплителем из пенополистирола и толщиной стены 12-25 см;
- дома премиум-класса с каркасом из клееного бруса, несколькими слоями утеплителя и толщиной стены до 35-40 см.
Резюме: каркасные дома отличаются конструкцией, технологией сборки и теплотехническими свойствами.
Особенности разводки инженерных коммуникаций при строительстве каркасных деревянных домов
Деревянные каркасные дома удобны тем, что все коммуникации, будь то электропроводка или канализация, легко прячутся под обшивкой стен, перегородок, под полом и даже в потолке. Единственное, о чём следует упомянуть, – продумать всё следует ещё в начале строительства на этапе фундамента и монтировать параллельно с возведением и отделкой дома. К примеру, канализационную систему следует монтировать ещё до чернового пола, водопроводные трубы – при утеплении стен (как и электромонтаж). В итоге все коммуникации будут скрыты, снаружи могут остаться только выводы для подключения воды и электричества.
Все коммуникации в каркасном доме прячутся под потолок, в стены, под пол
Правильный скандинавский каркас
В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

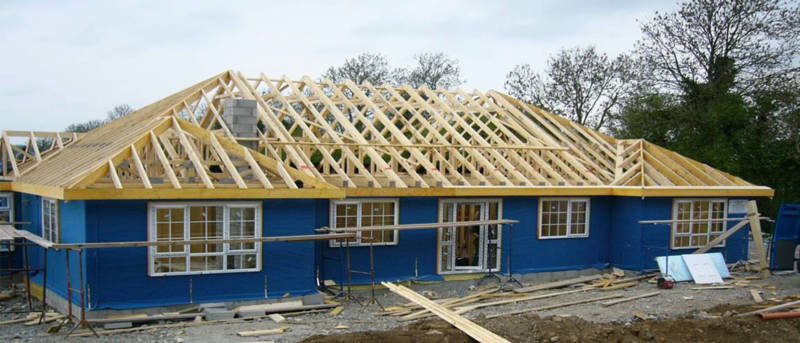

Типичный скандинавский домокомплект
Скандинавский каркас
Углы, укосины — тут все как у американцев
На что же обратить внимание?
- Одинарная обвязка по верху стены.
- Силовой ригель, врезанный в стойки на протяжении всей стены.
- Одинарные стойки на оконных и дверных проемах.
На самом деле основным отличием является этот самый «скандинавский» ригель — он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.
В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос — когда их уже две или три.
Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?
Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.
Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши — может и ригель даже не потребуется.
В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.
Каркасный дом своими руками смета. Каркасник своими руками. Смета, цены на строительство
Я победила лень и даже нарисовала графики)
Ссылка на смету – https://drive.google.com/file/d/117bnEel4uyBgB8tn7Zto8121Vsq…
Если не читали предыдущие посты, вкратце:
Дом 140м2, каркасник в два этажа с террасой и балконом. Строили сами, практически без привлечения наемной силы. Фундамент утепленная шведская плита, домокомплект покупали с завода, стены 200мм, участок 15 соток. Стройка в период 2014 – 2016г. Живем с 2015г.
Дом не рухнул, все збс, каркасником довольны.
Затраты на сегодняшний день с нуля:
Пару слов о том, как все же считать цену на дом.
Вот купили вы квартиру. Есть допустим 3 млн стоимость квартиры (коробка в случае дома), начали делать отделку + 1 млн, но не будете же вы жить без плиты и холодильника (техники, если раньше ее не было) + 200 тыс. Итого 4,2 млн и вы въехали. Все просто.
Если же дом, можно посчитать отдельно коробку и отделку, но вы не сможете жить без септика, забора, подключения коммуникаций, без дорожек, как минимум.
Для жизни в доме нужна не только теплая коробка, но и внешние траты, фасад например.
Поэтому когда спрашивают сколько потратили, всегда говорю – 5,5 млн. В любом случае это все не единовременно, а растянуто. Квартиру сделал и забыл, а тут вливания бесконечны и остановиться невозможно.
Но конечно эту сумму я разбила на статьи)):
Как я уже писала – мы очень мало потратили на рабочих, но не экономили на материалах. Можно было бы уложится в 1,3 млн – если купить дрова для дома на лесопилке, а не заказывать домокомплект, купить металлочерепицу не Рукки, а “ООО Липецкстройметаллзаводсупер”, окна не Рехау с ламинацией, а двухкамерные, фундамент не УШП, а ленту и полы по грунту с батареями, вместо теплого пола. А если перекрытие деревянное сделать – там смело минус 200 тыс. Ну короче все относительно.
Серия постов, в которой все расписано подробно:
Каркасник своими руками. Интерьер
Каркасник своими руками. Почему каркас?
Каркасник своими руками. ч.4 Крыша, лестница, отмостка
Каркасник своими руками. ч.3. Утепление, электрика, ГКЛ
Каркасник своими руками. ч.2 Собираем конструктор
Каркасник своими руками. ч.1 УШП
В общем как обещала, смету скинула, в ней все подряд – фильтруйте по нужному именно вам.
Про что еще рассказать?)
ПС. Кто просил проект – скинуть не могу – оказывается муж его отдал коллеге как руководство.
Минусы каркасных домов

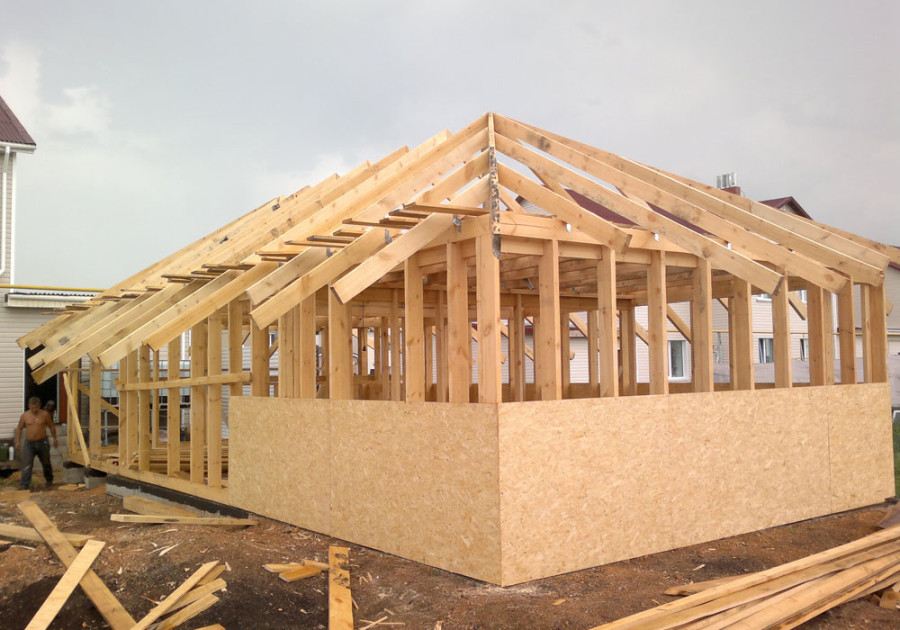

Возведение каркасного дома
Обсуждая плюсы и минусы каркасных домов, стоит помнить, что дом, построенный из любого материала, имея неоспоримые достоинства, обязательно будет иметь и недостатки. Это может быть связано с конструктивными особенностями, свойствами стеновых и других материалов и эксплуатационными параметрами. Учитывая низкую стоимость домов построенных по каркасной технологии, с некоторыми минусами приходится мириться, а о других необходимо говорить и по возможности, минимализировать последствия от них. Основные минусы каркасных домов заключаются в особенностях их конструкций и материалов, а к таким минусам относится:
Легкая воспламеняемость каркасных домов
Пожар в любом доме приносит большие разрушения и уничтожение конструкций, но если от кирпичного дома остаются хотя бы стены, каркасный дом выгорает полностью.
Воспламенение каркасного дома
Но может ли легковоспламеняемость остановить процесс строительства каркасных домов? Не остановит. Уже не один десяток лет ведется строительство, а производители защитных средств постоянно выпускают все более надежные антипирены — противопожарные пропитки. Эти пропитки не допускают возгорания дерева при контакте его с открытым пламенем. Кроме того, пожар проще не допустить, чем его потушить, а для этого существует большое количество электронных противопожарных систем, круглосуточно отслеживающих нештатные ситуации. Большое значение имеет контроль за внутренней электросетью и другими коммуникациями. Соблюдение правил противопожарной безопасности, делает плюсы каркасных домов весомее, чем этот недостаток.
Высокая степень возникновения сырости и грибка
В местностях с высоким уровнем осадком и повышенной влажностью, возможно появление сырости в любой постройке. В каркасном доме риск несколько больше, так как требуется очень точный расчет «точки росы», пограничной между разным температурным фоном улицы и дома.

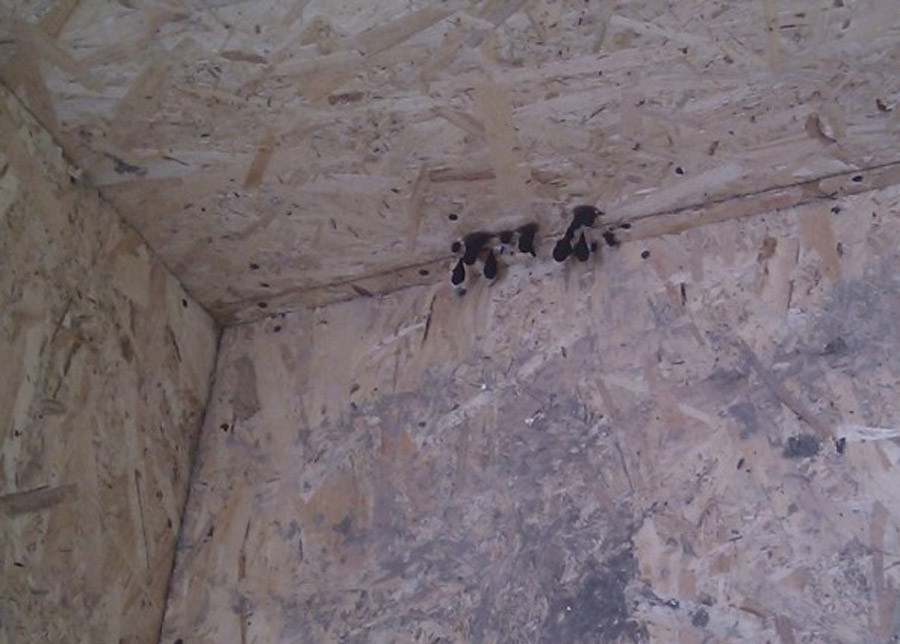

«Черная плесень» из щелей SIP-панелей каркасного дома
При неправильном расчете этой точки возникает конденсат, а за ним грибок и плесень, но это может произойти только при полной герметизации помещений, когда стены не «дышат» и влага не выходит наружу. При строительстве стен каркасных домов большое значение имеет правильно собранный «сэндвич», обработка деревянных конструкций антисептиком, защищающим от грибка и жуков-вредителей. Правильно построенному и тщательно обработанному антисептиками дому грибок, плесень и вредители будут не страшны много лет.
Низкая шумоизоляция
Большим недостатком каркасных домов можно назвать низкую шумоизоляцию между отдельными помещениями и межэтажными перекрытиями.
Отсутствие толстых стен и плит на потолке влияет на это, но понизить уровень шума можно укладкой в стены более толстого слоя утеплителя и установкой декоративных звукоизоляционных материалов, которых сегодня выпускается достаточно много. Но все эти меры не помогут в борьбе с гулкостью и вибрациями при ходьбе в обуви по второму этажу и передвижении мебели. Остается по возможности меньше шуметь.
Неустойчивость к вибрации
Из-за своих конструктивных особенностей каркасные дома чутко реагируют на вибрацию, что приводит к потере жесткости соединения деталей и элементов конструкции и дом постепенно идет к разрушению.
Трудность внутренней отделки
К недостаткам отнести можно проблемы с забиванием гвоздей под какие-то нужды, но это проблема всех домов, стены которых облицовываются ГКЛ. Она решаема, так как производители предлагают стеновые крепежи разных типов, так что семейный портрет всегда повесить можно.
Определение толщины стен модульных строений
Модульный дом
Возведение дома начинают с проектирования конструкции стен. Для этого используют уже готовые таблицы или формулы, отличающиеся для каждого региона. По ним определяют:
- толщину утеплителя
- тип используемого материала (по значениям теплопроводности, теплоёмкости, плотности, пр.)
- другие параметры
Для каждой климатической зоны или для каждого типа строения существуют свои алгоритмы вычисления необходимых параметров.
По полученным данным у производителя стеновых блоков заказываются необходимые материалы. Это могут быть как готовые конструкции панелей, так и необходимые узлы для их сборки на месте.
Особенности строительства
Особенности строительства
Также при строительстве домов из дерева нужно учитывать свои особенности. Это относится и к электропроводке. Проводку в них делают чаще всего открытым способом.
При таком способе понадобится жесткий кабель, который помещают в двойную или же в тройную изоляцию из огнеупорного материала. Крепят кабель специальными скобами. Для проводки с обычной изоляцией, под кабель необходимо положить асбестовую или металлическую огнеупорную прокладку, Она должна выступать с двух сторон на 10 мм.
Еще проводку делают в гофрированной трубе, как на фото ниже. Технология здесь схожа с технологией открытой проводки, но кабель укладывают в гофротрубу из жаростойкого материала сделанную в соответствии с необходимыми нормами. Крепится она при помощи клипс. В такую трубку можно укладывать два кабеля или больше. Выглядеть такая проводка будет аккуратней, чем открытая. Недостатком этого метода является то, что с перетяжкой кабеля возникнут в будущем сложности. Но зато этот способ считается более безопасным, увеличивая защиту проводки от различных повреждений. При этом способе также возможно использовать жесткие трубы из пластика.
Скрытая электропроводка в гофрированной трубе
Другой способ проводки может быть сделан с помощью электротехнических коробов. На современном рынке они есть разных цветов и размеров, поэтому несложно будет выбрать те, что подойдут лучше всего к интерьеру. Также при таком способе у вас появится возможность смены конфигурации прокладки проводки и будет возможность дополнительного размещения розеток и выключателей.
Но для выполнения этого способа проводки не обойтись без некоторых навыков и качественных инструмента. А вот прокладку в кабель-каналы можно производить только когда древесина полностью высохла. Иначе дерево может покоробиться и короб деформируется. Этот способ считается самым оптимальным, но он является и самым дорогостоящим.
Есть еще один вариант прокладки электропроводки – это скрытый. Он довольно опасный для таких типов домов. Поэтому его можно выполнять в металлических трубах. Это является обязательным требованием для такого способа. И внутри труба перед использованием должна быть обработана, например, оцинкована или окрашена. Трубы укладываются под определенным уклоном, чтобы мог стекать конденсат.
Можно использовать не металлическую трубу, а гофрированную. В таком случае уменьшатся затраты, и также уменьшится пожаробезопасность строения.
Выбор материала
На строительном рынке имеются предложения строительства дачных домов из цельного бревна, из профилированного и клееного бруса. Для них необходим ленточный, свайный или столбчатый фундамент.
Выбор в пользу того или иного делается из расчета нагрузки на основание и характеристик грунта. В конечном итоге дома из бревна и бруса оказываются совсем не дешевым и трудоемким вариантом строительства дачного дома.
Большинство дачников мечтают о дешевом летнем домике с минимальными потерями для бюджета и в короткий срок. Таким требованиям будет отвечать дом из дерева, поскольку этот материал натуральный, и соответственно — экологичный.
Для небольшого дачного участка оптимальным вариантом будет дом каркасно-щитовой, более дешевый среди каркасных конструкций. Соорудить такую постройку под силу даже не профессионалам в строительном деле.

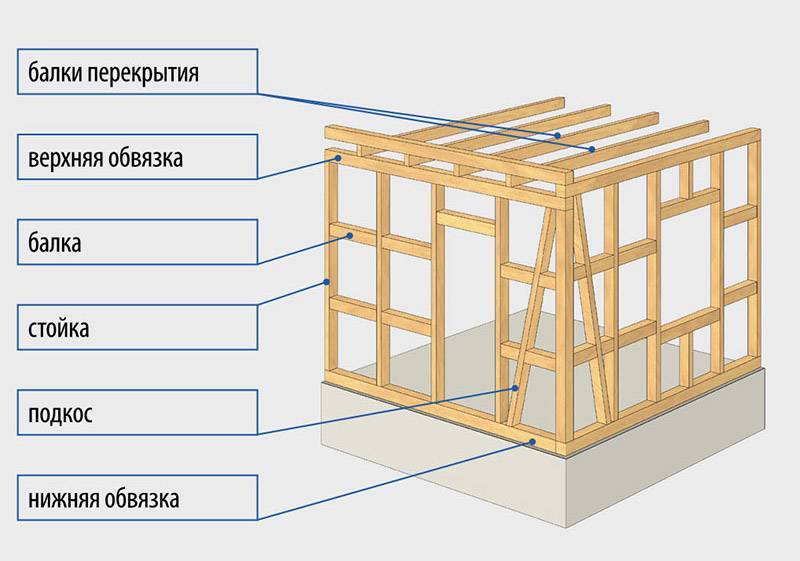

Установка каркаса
Для каркаса подойдет доска 100, 150 и 200 мм на 50 мм.
Сначала монтируются угловые стойки. Они фиксируются при помощи усиленных стальных уголков.
Далее идет монтаж всех остальных стоек. Для этой цели также подойдут уголки. На все стойки устанавливаются укосины. Они будут препятствовать расшатыванию.
Брус верхней обвязки
В углах бруски надо крепить при помощи вырубки, в других местах – стальными уголками. Уголки фиксируются саморезами.
Чтобы придать конструкции прочность, делается монтаж диагональных укосов.
Монтаж потолочных балок
Монтаж делается тремя способами:
- Методом вырубки
- Перфорированными кронштейнами
- Стальными уголками
Можно сочетать несколько способов, к примеру, уголки и метод вырубки. Балки должны опираться на брус обвязки. Крепление выполняется саморезами.
Технология строительства
Фундамент
Наиболее распространенный вид фундамента — ленточный, он представляет собой монолитное основание из бетона
Строительство домов разбито на несколько важных этапов. Технология строительства каркасного дома своими руками начинается с возведения фундамента. Фундамент может быть:
- ленточный;
- свайный;
- столбчатый.
Наиболее распространенный вид является ленточный, он представляет собой монолитное основание из бетона. Для его устройства наносят разметку, используя шнур и колышки, ставят метки будущих стен и выкапывают траншею. В траншею устанавливают опалубку, гидроизолируют ее пленкой и заливают цементной смесью.
Для возведения столбчатого основания фиксируют столбы в определенных местах: в углах и перекрытиях. Столбы могут быть сборные или заливные из цемента. Заливные столбы делают как при ленточном типе. Выкапывают ямки и устанавливают опалубку в них, после чего гидроизолируют ее. Чтобы фундамент был прочным необходимо немного утопить арматуру.
Свайный фундамент похож на столбчатый, основную роль играют сваи. Их вбивают в землю таким же образом, как и столбы. Чаще всего свайный тип основания применяют на пучинистых почвах.
Возведение стен
Строительство стен является следующим этапом работ. Возведение каркаса для дома выполняют из бруса. Перед его сборкой выполняют обвязку: верхнюю или нижнюю. Нижняя обвязка предполагает гидроизоляцию фундамента, укладку досок и их фиксацию анкерными болтами. начинается с угловых стоек. Их прочно фиксируют металлическими уголками и подкосами. Вертикальные стойки укладывают между угловыми на расстоянии 1 метр.
После возведения стен выполняют монтаж потолочных балок. Его можно выполнить несколькими способами:
- методом вырубки;
- с помощью перфорированных кронштейнов;
- стальными уголками.
Также возможно сочетать стальные уголки с вырубкой. Балки должны упираться на брус обвязки, а крепят их на саморезы.
Установка кровли
Следующий шаг — устройство кровли. Вид крыши определяют на этапе проектирования дома, как правило, это может быть двускатная или односкатная крыша. Устройство крыши каркасных домов начинают со стропильной системы, которая выполняет несущую функцию. Состоит она из таких элементов:
- стропильные ноги;
- стойки;
- прогоны;
- затяжки;
- подкосы;
- обрешетки;
- мауэрлат.
Процесс утепления кровли выполняется так же как и стен. Пенопласт или минеральную вату стелим снаружи, сверху стелим гидроизоляцию и все закрываем обрешеткой. Внутри также укладываем пенопласт или вату, а сверху обшиваем плитами ОСБ. Кровельный материал укладывают с учетом наклона крыши.
Укладка полов
Далее выполняется укладка пола. Для этого снимают слой почвы и на его место укладывают слой гравия, который будет выполнять функцию дренажа. Далее стелим слой песка, все тщательно трамбуем и выполняем черновой вариант стяжки, используя цемент.
После того, как стяжка готова, выполняют устройство пола. Для этого укладывают слой гидроизоляции, а сверху стелят утеплитель. На утеплитель можно установить трубы жидкого или электрического пола. Сверху заливают все стяжкой.
Внутренняя отделка
Готовый каркасный дом после строительства требует внешней и наружной отделки, установки сантехнических приборов, подключения систем теплоснабжения и водоотведения. Наружную отделку выполняют следующими способами:
- мокрая облицовка с применением минеральной ваты или акриловой штукатурки;
- отделка кирпичом, панелями ПВХ или сайдингом;
- отделка фасадной плиткой, которую крепят на клей;
- обшивка блокхаусом.
Внутрення отделка выполняется исключительно из пожеланий владельца дома. В качестве материала можно использовать: обои, штукатурку и плитку. Напольное покрытие выполняют из ламинатной доски, дерева и плитки.
Технология каркасного дома и его устройство позволяет выполнить все работы самостоятельно и получить полноценный дом через 3 месяца. Соблюдая все процессы правильно и последовательно, каркасное строительство не вызовет сложностей.
Если вы хотите построить дом как можно быстрее и сравнительно недорого, то вам стоит предпочесть каркасные технологии. У каркасников есть свои преимущества, благодаря которым эти постройки пользуются большой популярностью. Однако не стоит пренебрегать и недостатками, которые есть у любых сооружений. Технология каркасного строительства довольно простая, так что вы без труда сможете возвести дом самостоятельно. Чтобы правильно выбрать технологию, по которой будет возводиться ваш каркасный дом, необходимо изучить особенности каждой из них.
Каркасный дом 6х6 своими руками. пошаговая инструкция
Построить каркасный дом размером 6х6 своими руками может быть увлекательным и наградительным проектом. Вот пошаговая инструкция, которая поможет вам достичь успешного завершения строительства:
Планирование и разработка проекта
- Определите местоположение дома на участке и убедитесь, что вы соблюдаете требования местных строительных норм и правил.
- Разработайте план дома, определите расположение комнат, окон, дверей и других элементов интерьера.
Подготовка строительной площадки
- Очистите участок от растительности, камней и мусора.
- Отметьте места, где будут располагаться фундаментные блоки или столбы.
Возведение фундамента
- Выберите тип фундамента в соответствии с грунтом и условиями строительства (например, ленточный фундамент или столбчатый фундамент).
- Приступите к возведению фундаментных блоков или столбов с учетом точности уровня и вертикальности.
Каркас дома
- Создайте деревянный каркас для стен и крыши. Разметьте и разрежьте деревянные балки и стойки в соответствии с планом.
- Соберите каркас, устанавливая вертикальные стойки и горизонтальные балки, жестко закрепляя их в углах.
Обшивка стен
- Закройте каркас стен влагозащитным материалом (например, гидроизоляционной пленкой).
- Прикрепите обшивку, используя деревянные панели или другой выбранный вами материал.
Установка крыши
- Уложите кровельные материалы (например, металлические листы, шифер, керамические плитки) на фермах крыши.
- Прикрепите кровельные материалы к каркасу кровли.
Отделка и утепление
- Проведите работы по отделке интерьера, установке окон и дверей.
- Приступите к утеплению стен и крыши, используя современные теплоизоляционные материалы.
Системы и коммуникации
Проложите электропроводку, водопровод и канализацию, а также другие необходимые системы (отопление, вентиляция и т.д.).
Финальный контроль
- Проведите осмотр всех работ и убедитесь в соответствии с проектом и строительными стандартами.
- При необходимости, внесите корректировки или доработки.
