Окна и двери для каркасных домов: виды, плюсы и минусы
Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.
Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.
Окна и двери каркасных домов монтируются до начала внутренней отделки
Вальмовая крыша
Как только возведен основной несущий каркас каркасного садового домика, можно приступать к строительству стропильной системы крыши.
Конек вальмовой крыши с центральными стропилами.
С типом крыши и ее уклоном мы определились еще на стадии составления проекта будущего дома. Маленький каркасный домик будет иметь вальмовую крышу, с минимальным уклоном для того типа крыши в 20 градусов. В вальмовой крыше два ската имеют трапециевидную форму, два других – треугольную форму.
Каркасный летний домик имеет вальмовую крышу, что обеспечивает дополнительную защиту всей конструкции за счет того, что все скаты наклонные.
На первом этапе возведения стропильной системы производится монтаж мауэрлата – специального деревянного бруса или доски, который устанавливается по всему периметру каркасных стен. В данном случае мы обошлись без муэрлата, а нагрузку распределили по верхней обвязке, которая имеет хорошую жесткость из-за того, что стоит на торцевой части доски.
Силовой каркас вальмовой крыши.
На следующем этапе монтируется коньковый прогон, размер которого должен быть рассчитан правильно, так как именно на эту составную часть крыши приходится основная нагрузки. Коньковый прогон длиной два метра и центральные стропила собирались на земле, и только потом поднимались наверх и монтировались.
После фиксации конькового прогона занимаются монтажом диагональных стропил, которые, как и сам конек, сделаны из доски 150 на 50 мм. Диагональные стропила упираются одним краем в конек, а другим краем в угол, где сходится верхняя обвязка дома. Все крепления производятся с помощью обычных металлических гвоздей, что никак не сказывается на прочности конструкции.
Когда силовой каркас вальмовой крыши готов можно продолжать строить крышу дальше. Крепятся промежуточные стропила и нарожные стропила, которые мы сделали из двух сколоченных между собой дюймовок.
Стропильная система вальмовой крыши.
После установки стропильной системы, необходимо монтировать обрешетку вальмовой крыши. Мы ее выполнили из дюймовки и начали прибивать с карнизного свеса по направлению вверх к коньку, с одинаковым расстоянием между досками обрешетки.
Обрешетка стропильной системы крыши.
Одноэтажный каркасный домик можно накрыть кровельным покрытием и использовать обычный металлопрофиль. С таким кровельным материалом легко работать, он покрыт специальными веществами, защищающими от коррозии и преждевременного разрушения. К другим преимуществам данного кровельного материала можно отнести небольшой вес, доступную стоимость и огромный цветовой ассортимент.
Перед установкой материала необходимо побеспокоиться о дополнительной защите конструкции. Для этих целей можно использовать гидроизоляционный материал, который крепится непосредственно к стропильной системе металлическими скобами. Но мы его не применяли по той причине, что каркасный дом не будет утепляться.
Крыша из металлопрофиля.
Установка металлопрофиля начинается с торца крыши. Главное правильно установить первый лист, именно от него зависит расположение всех последующих. Первый лист металлопрофиля прикрепляется к коньковому прогону с помощью саморезов, все последующие укладываются внахлест с предыдущими листами и соединяются саморезами между собой.
Утепляем стены
Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.
Схема правильного утепления каркасных стен Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.
Инструкция к правильному утеплению
Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.
Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.
Утепление стен минеральной ватой
Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен
Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание
Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.
Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.
На заметку
Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.
Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.
Как построить каркасный дом: заливка фундамента
Быстровозводимая конструкция легкая, поэтому сооружать мощное основание нет смысла. В зависимости от типа грунта и этажности строения выбирают между:
- винтовыми сваями;
- столбчатым;
- ленточным.
При выборе вида фундамента рассчитывают общую нагрузку. Погонный метр высотой 3 м весит около 1,7 т. Если предполагается одноэтажное строение, периметр умножают на 1,7. При расчете 2-этажного здания площадь умножают на 2 затем на вес 1 п.м.
Один из популярных вариантов – свайно-винтовой. Он подходит для возведения основания на заболоченных участках, в местах со сложным рельефом, кроме скалистого грунта. Для одной семьи из 3-4 человек подойдет столбчатый. С помощью бура выполняют отверстия глубиной 80 см и шириной 20 см, куда вставляют асбоцементные трубы на дистанции 90 см. Свободное пространство заполняют присыпкой из песка и щебня, после утрамбовки заливают цементным раствором. По такому принципу закапывают 130-150 столбов.
Монолитное основание
Ленточный фундамент для каркасного дома стал классикой. Он представляет собой бетонную полосу, образующую замкнутый контур. По сравнению со столбчатым имеет большую поверхность, поэтому обеспечивает хорошую несущую способность. Пошаговое описание возведения мелко заглубленного основания позволит с работой справиться самостоятельно. Для этого понадобятся:
- арматурные стержни;
- песок, щебень разных фракций;
- стальная проволока;
- цемент;
- гидроизоляция;
- инструменты: пила, лопата, строительный миксер.
После расчетов размечают место, используя колышки и веревку. Чтобы лента была ровной, второй ряд бечевки натягивают шире на 10 см толщины стены. Для измерения углов используют лазерный уровень или контролируют ровность через сравнение диагоналей.
Для не заглубленного основания глубоких рвов рыть не нужно. В отличие от фундамента, когда ямы выкапывают ниже уровня промерзания, достаточно снять плодородный слой и заглубить траншеи на полметра. В этом случае лента будет опираться на грунт. Хотя почва подвергается морозному пучению, несущая способность от этого не страдает. Особенно, если дом строится на песке или гравелистой почве.
На дно выстилают геотекстиль, сверху слоями насыпают песчаную подушку. Каждый пласт проливают водой и утрамбовывают. На глинистой почве высота подложки достигает 50 см, на песчаном грунте — в 2 раза меньше. Следом укладывают гидроизоляцию из битумно-полимерных материалов.
Строительство опалубки и заливка раствора
На этом этапе из шифера, досок или фанеры по периметру монтируют опалубку для бетона. С внутренней стороны уровнем вымеряют высоту заливки раствора, отмечают маркером на досках. Вдоль опалубки сооружают арматурный каркас. Металлические стержни диаметром 10-16 мм с ребристой поверхностью обеспечат прочную адгезию с бетоном, в перспективе предотвратят разрушение фундамента. Если высота опалубки больше 30 см, прутья укладывают в несколько рядов.
Предпоследний шаг в возведении монолита – равномерное распределение бетона. После заливки первого слоя с целью предотвращения вакуумных пустот его пробивают. Второй слой добавляют до схватывания первого. Последний выравнивают согласно разметкам, засыпают сухим цементом через сито.
Незащищенный мелко заглубленный фундамент зимой проводит холод от промерзающего грунта. Чтобы сохранить тепло в доме, с наружной части выкладывают пенополистирол. В регионах с суровым климатом используют другую схему. Изоляционный слой в придачу укладывают по горизонтали внизу основания.
Если температура держится в +20°C, через неделю строительство продолжают. За это время бетон затвердеет на 50%. Если столбик не поднимается выше +17°С, выжидают дней 12. До окончательного высыхания монолита понадобится не менее 28 дней.
Суть строительства каркасных домов
Название этой технологии говорит само за себя. Здание возводится с помощью каркаса, который изготавливается из бруса, досок, либо металлических профилей (этот вариант менее востребованный), потому что железо для каркаса сильно увеличивает стоимость всего дома в целом.
Далее, с помощью отделочных материалов, утеплителей и других материалов формируется пирог стены. Именно это делает каркасный дом теплым и надежным, независимо от толщины стены.
Из каких слоев состоит стена такого строения:
- Утеплитель (внешний и внутренний);
- Гидроизоляционная мембрана;
- Пароизоляция;
- ОСБ панели;
- Отделочные материалы (внешние и внутренние).
Закладка фундамента
Одним из существенных преимуществ каркасного дома является возможность использования для него фундамента практически любого типа, что обусловлено небольшой нагрузкой, оказываемой строением на основу. Ограничивающим фактором в данном случае может выступать лишь тип грунта на участке, а также размер бюджета, выделенного на строительство.
Таким образом, выбор типа фундамента осуществляется будущим владельцем жилья по своему личному усмотрению.
Фундамент свайно-винтового типа
Это наиболее распространенный и востребованный тип фундамента, используемого при возведении каркасных домов. Его популярность объясняется простотой сооружения и невысокой стоимостью расходных материалов. Кроме того, свайно-винтовой фундамент чрезвычайно практичный и универсальный, его можно использовать на грунтах практически любого типа, за исключением скалистых.
Практика показывает, что особенно актуален и практически незаменим такой фундамент в заболоченных местностях, где твердые слои грунта располагаются достаточно глубоко, из-за чего обустройство какого-то иного фундамента требует колоссальных финансовых и трудовых затрат.
Мелкозаглубленный фундамент ленточного типа
Данная разновидность фундамента также является удачным выбором при строительстве каркасного дома, для которого такая основа подходит в полной мере. На обустройство этого фундамента требуются довольно скромные финансовые вложения, что является его несомненным плюсом. Кроме того, он достаточно прочный и надежный, что позволяет обустраивать в самом доме бетонные полы.
В то же время мелкозаглубленный ленточный фундамент характеризуется достаточно высоким уровнем хрупкости, в связи с чем при его обустройстве требуется точное соблюдение всех технологических нюансов. В отличие от свайно-винтового, данный тип фундамента невозможно использовать на болотистых почвах, а также в местах близкого залегания грунтовых вод.
Плитный фундамент
Последние тенденции в каркасном строительстве свидетельствуют о том, что все более востребованным в данной нише становится плитный фундамент. Он крайне экономичен, но при этом характеризуется невероятной универсальностью, высоким уровнем надежности и потрясающей долговечностью, что делает его превосходным выбором для тех, кто хочет получить максимум качества при минимуме вложений.
Нередко, вместо стандартной монолитной плиты, прибегают к обустройству плитного фундамента, оснащенного ребрами жесткости.
Возведение стен — второй этап строительства
После того, как фундамент просохнет, приступаем к созданию и установке стен. Для каркаса чаще всего используется клееный брус 150х150, а для утепления стен преимущественно используют минеральную вату. Для утепления жилого помещения (в котором вы планируете жить круглый год) необходимо использовать материал толщиной 150 мм.
Возведение каркаса начинается с нижней обвязки. Всего у каркасника 2 обвязки — верхняя и нижняя. Они помогают скрепить все элементы строения, а нижняя обвязка еще и служит для того, чтобы монтировать деревянные детали было удобнее.
После обвязки начинается монтаж вертикальных стоек по углам здания и по периметру на определенном расстоянии друг от друга. Их необходимо надежно зафиксировать, для чего используют металлический уголок, скобы или пластины.
Также на этом этапе формируются дверные и оконные проемы. Это обязательно укрепляют ригелем, чтобы нагрузка на проем была равномерной.
Также есть второй способ возведения стен — щитовой. Он подразумевает горизонтальную сборку стен. Имеется в виду, что каркас всех 4 стен монтируется на земле, а затем поднимается и устанавливается на основу здания.
Важно! Если стена дома больше длинны бруса, который используется для его строительства, приходится делать стену из 2 частей, а потом надежно соединять их между собой крепежными элементами
Пароизоляционный материал для стен
Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.
Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.
Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

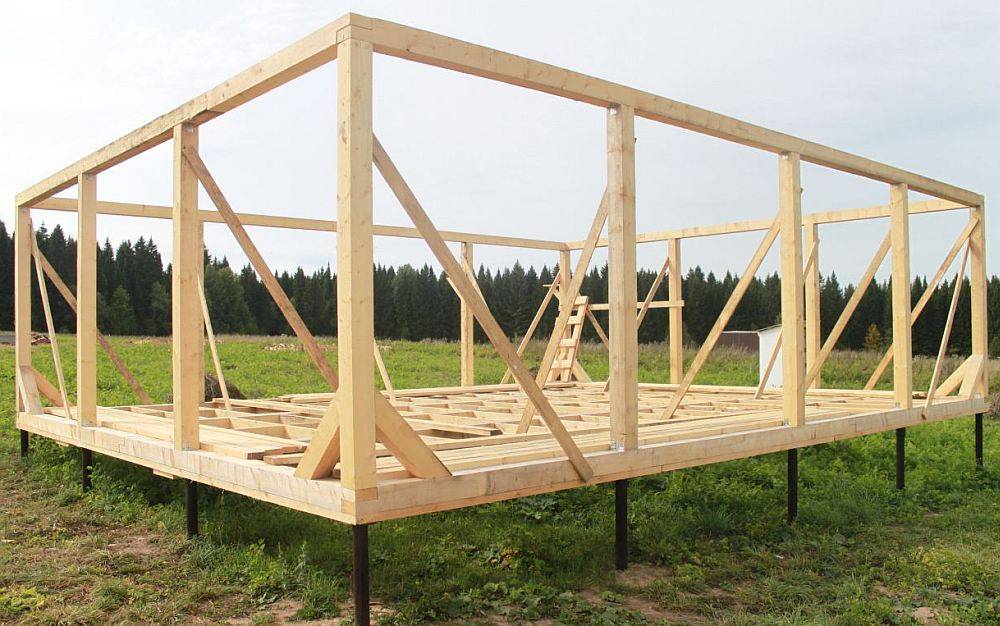

Начальный этап возведения стен – сборка каркаса
Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность
Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

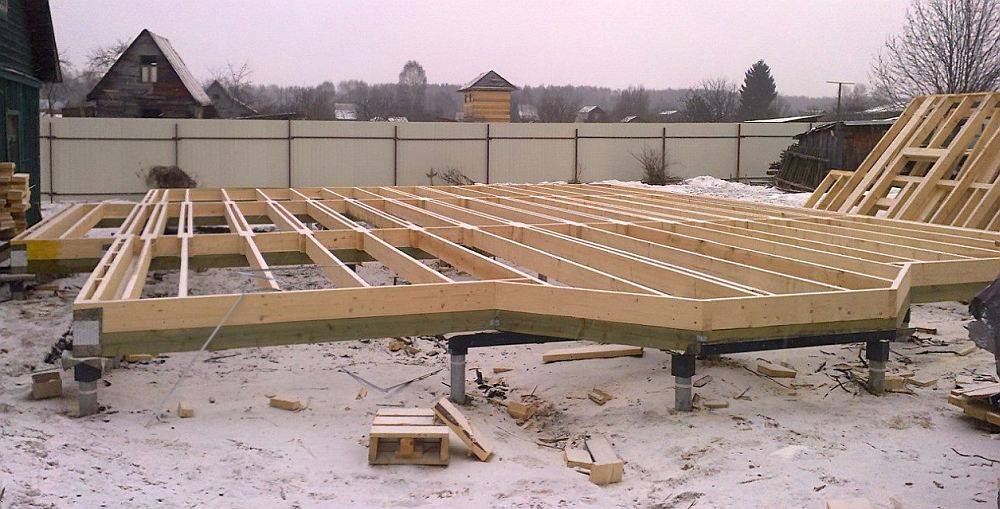

Нижняя обвязка – используемый материал и подготовка к укладке
Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.
Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.
Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.
Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки
Соединение брусьев нижней обвязки и ее фиксация на фундаменте
К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.
Между собой брусья можно соединять несколькими способами
Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:
- «в полдерева» и «в лапу»;
- «ласточкин хвост»;
- «коренной шип».
Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».
Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.
При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

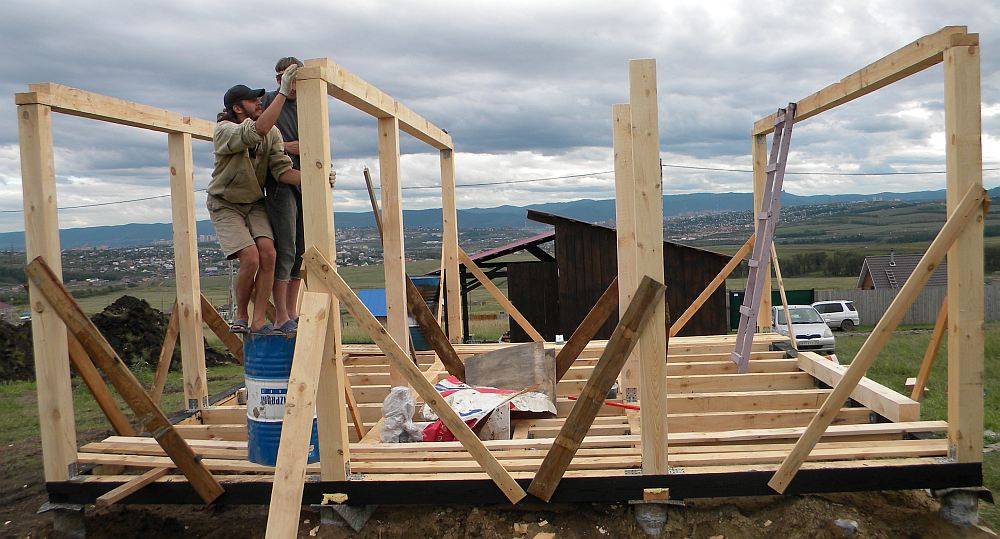

Установка вертикальных стоек
Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.
Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.
Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.
Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен
Шаг стоек во многом зависит от заранее выбранного материала стен.
Выполнение верхней обвязки
Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.
Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса
Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

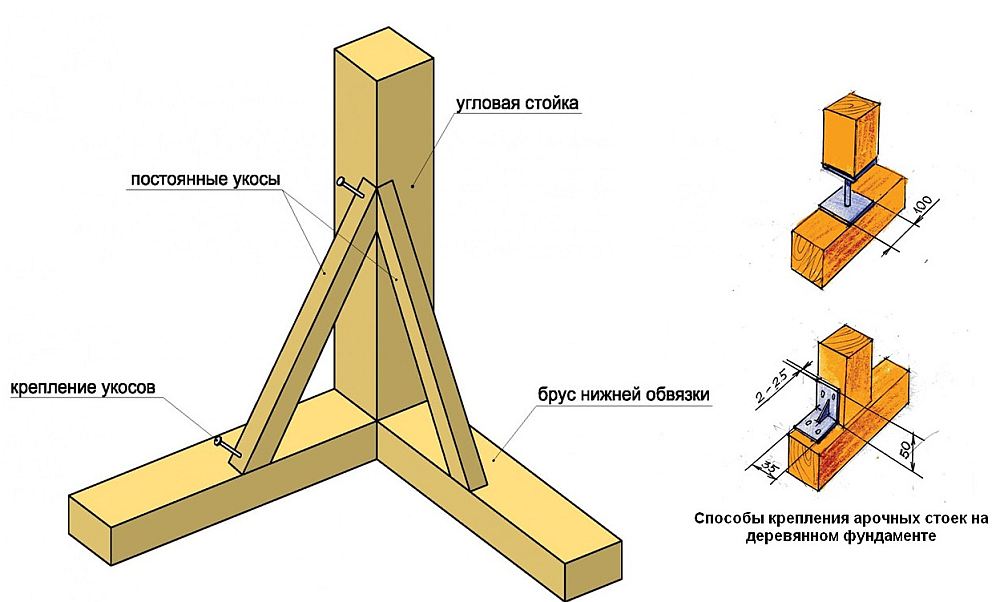

Укосины – для чего они нужны
Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.
Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента
Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.
Кровля — 3 этап строительства
Кровля каркасного дома может быть разной, двухскатная и односкатная — самый распространенный вариант в этом случае. Причем второй вариант более практичный: односкатную крышу проще монтировать, а затраты на стройматериалы меньше.
Монтаж кровли начинается со стропильной системы. Именно она выступает основой всей конструкции и состоит из следующих элементов:
- Обрешетка;
- Стропильные ноги;
- Подкосы;
- Прогоны;
- Стойки;
- Лежень;
- Затяжки.
Кровлю также необходимо утеплить, особенно если из нее планируется сделать мансарду. В качестве утеплителя используется минеральная вата, обязательно монтируется гидро- и пароизоляция. В целом, пирог стены практически полностью соответствует слоям кровли.
Утепление дома
Фактически завершающим этапом строительства каркасного дома, после которого останется лишь выполнить отделку, является утепление стен и пола с потолком
В первую очередь важно подобрать качественный утеплитель, соответствующий климатическим условиям зоны проживания, а также подходящий именно для деревянных строений
В общем случае процесс утепления выглядит следующим образом:

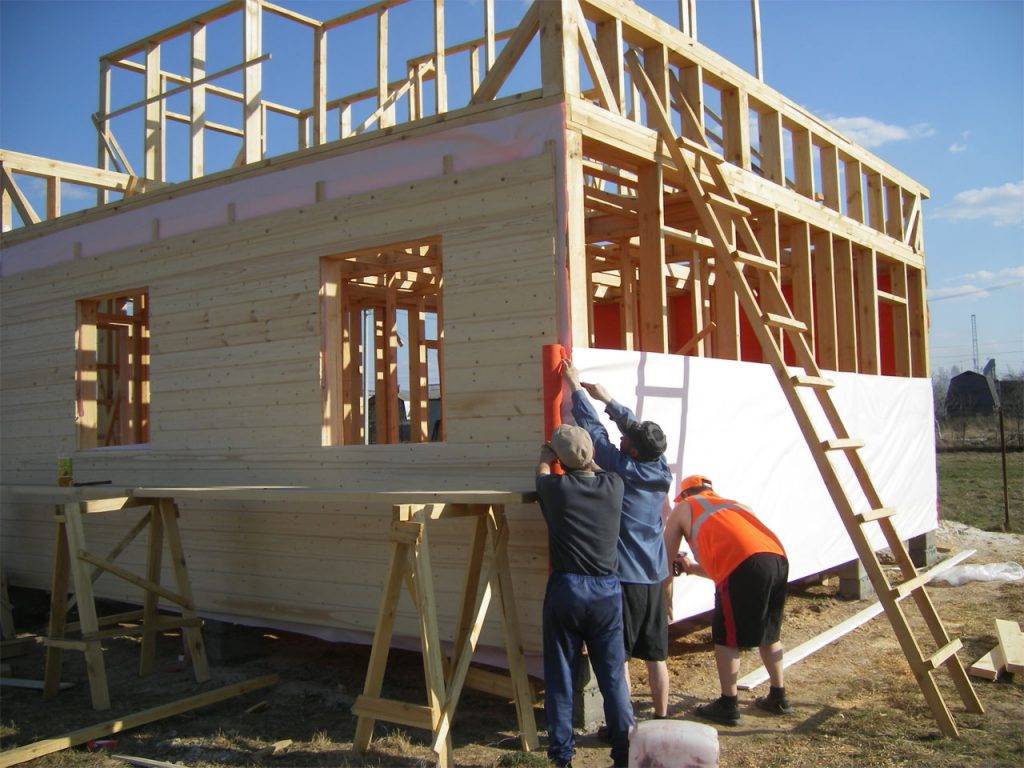

Поверх набитых на каркас листов OSB натягивается отвечающая за гидроизоляцию мембрана, наличие которой в деревянном доме особенно важно;
С внутренней стороны, между стоек, производится укладка нескольких слоев утеплителя, каждый из которых должен перекрывать стыки, имеющиеся на предыдущем, что предотвратит образование мостиков холода;
Аналогичным образом осуществляется утепление пола;
Выполнять утепление потолка целесообразно с потолка, перед этим заблаговременно снизу закрепив пароизоляционный слой на потолочные балки и подшив их, используя доску либо фанеру;
После того, как завершены работы по укладке листов утеплителя, требуется поверх них закрепить пароизоляционный слой, который предотвратит порчу утеплителя из-за влаги, находящейся в самом жилище;
Поверх пленки производится обшивка стены досками, рейкам или листами OSB, в зависимости от того, какие впоследствии планируются отделочные работы.
Последний аккорд – чистовая отделка помещений в соответствии со своими вкусами, предпочтениям и финансовыми возможностями. После этого останется лишь расставить все необходимые предметы интерьера – и можно наслаждаться жизнью в собственноручно построенном каркасном доме, в который вложены не только ваши финансы и ваши силы, но и частичка вашей души, поэтому атмосфера в нем будет особенно теплая и уютная.
Инженерные системы
Чтобы построить каркасный дом, необходимо предусмотреть внесение в проект всех инженерных сетей. Они прокладываются в строгой последовательности, и начинать нужно с фундамента. В случае применения бетонного основания все технологические отверстия под коммуникационные системы нужно сделать в момент заливки, чтобы после застывания не заниматься сложным сверлением отверстий.
Электрическая система состоит из распределительного щита, электропроводки, розеток и заземления. Расстояние между точками под розетки должно составлять не более 4 м. Рядом с источниками воды устанавливаются розетки с крышками. Вентиляционная система включает в себя воздуховоды с отверстиями. Стоит ли напоминать, что от правильной разводки труб и проводов зависит удобство доступа и пользования кранами, выключателями, а также функционирование стоков и отвод канализации?
Постройка каркасного дома своими руками. Поэтапная подробная схема
Самые главные правила строительства – это ни в чем не ошибаться и ничего не упускать. Если взглянуть на процесс возведения здания в общем, то выделяются 4 основных этапа инструкции по строительству:
- Проектирование. Сюда входят расположение и дизайн будущего дома, выбор материалов и их свойств, размещение комнат и инженерных коммуникаций. Рекомендуется сначала составить графическую схему целого здания, а в процессе строительства – делать рабочие чертежи отдельных этапов и частей.
- Грунтовые работы. На данном этапе размечают место для фундамента (например, «рисуют» периметр натянутой леской или веревкой), копают котлован (если он нужен для выбранного типа фундамента), подготавливают землю. Требуется выкорчевать растения, засыпать и утрамбовать неровности.
- Строительные работы. Сюда входит всё, начиная от заливки фундамента и заканчивая размещением коммуникационных систем.
- Отделка. Как внешние, так и внутренние отделочные работы оставляют напоследок. На этом завершающем этапе пошагового строительства появляется возможность экспериментировать. Выбор покрытий, дизайнерские решения – всё зависит от личных предпочтений.
Тщательно изучив порядок строительства каркасного дома, самостоятельно возвести здание будет не так уж трудно.
