Каркас крыши: устройство, стропила, выбор материалов и технология монтажа

Особенности конструкции односкатной крыши

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

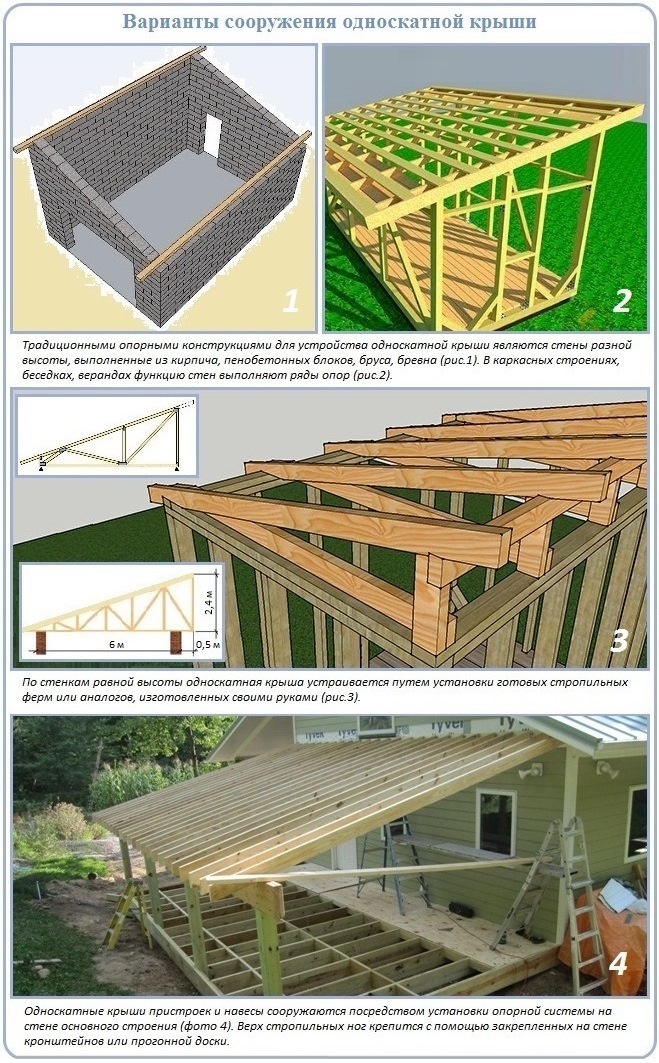

Уклон односкатной крыши может быть обеспечен:

Традиционно разными по высоте стенами или рядами опорных столбов.
Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Принципы монтажа

Работа по монтажу проводится в три основных этапа. В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого — к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 —12 мм.

Особенности крыши для каркасного дома

Наверное, единственным элементом каркасного дома, который не отличается от строения, возведенного из кирпича и бетона или на базе сруба, является крыша. Ведь если стены и пол выполняли совсем другими методами и материалами, то кровля каркасного дома возводится из тех же самых материалов и по тем же правилам. Основными функциями крыши является распределение ветровых и снеговых нагрузок, а также вентиляция чердачными помещений или подкровельного пространства.

Этапы возведения крыши каркасного дома:

выбор формы
точный расчет конструкции и необходимых материалов. Составление проекта стропильной системы
разметка верней обвязки
устройство стропил
утепление кровли (особенно часто по кровле утепляют мансардные этажи)
монтаж обрешетки и контробрешетки с контуром гидроизоляции
настил кровельного материала, монтаж водосточной и снегозадерживающей системы, подшив свесов, обшивка фронтонов.

Ошибки при монтаже прогонов и стоек крыши

Во многих случаях в несущих деревянных элементах крыши применяют древесину естественной или повышенной влажности. Это приводит к появлению в брёвнах, брусьях и досках продольных трещин от неравномерного высыхания древесины, вызывает коробление пиломатериалов и способствует появлению гнили.

ВНИМАНИЕ! Продольные трещины в деревянных элементах часто совпадают с отверстиями для нагелей и местами забивки гвоздей в стыковых соединениях элементов, с площадками скалывания во врубках. Это приводит к значительным деформациям стыков и, иногда, к полному разрушению конструкции. Поэтому использование древесины естественной и повышенной влажности НЕДОПУСТИМО

Поэтому использование древесины естественной и повышенной влажности НЕДОПУСТИМО.

К снижению прочности конструкций крыши приводит:

уменьшение сечения элементов несущих конструкций стропильной системы,
увеличение шага стропильных ног,
увеличение пролётов между стойками и подкосами.

Одна из возможных ошибок решения крыши в том, что конструкция крыши, совмещённая с чердачным перекрытием, предусматривает нагружение не только пояса жёсткости мауэрлаты — прогоны, но и через промежуточные стойки передаёт нагрузку непосредственно на перекрытие чердака.

Для распределения нагрузки под стойки помещают подкладки, чтобы стойки «не проткнули» перекрытие чердака. Эти вертикальные дополнительные стойки передают нагрузку, действующую на промежуточный прогон несущей конструкции (например, в стойках диагональных стропильных ног).

Ошибка при этом заключается нередко в том, что не выдерживают минимальной (1,8 м) длины подкладок, вследствие чего эти чересчур короткие «башмаки» нагружают не балки перекрытия, а элементы настила, которые не рассчитаны на такие нагрузки и разрушаются (рис.12).

Завершающий этап: внутренняя отделка дома

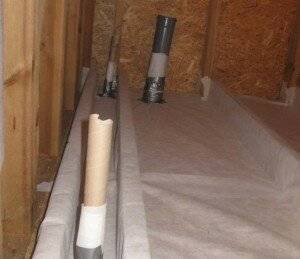

Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.

Положили полы, утеплили стены и потолок.

Сделали перегородку тамбура, ввели в дом электричество, сделали внутреннюю обрешетку и положили гипсокартон. Положили на пол линолеум OSB-3 9мм — для поддержки утеплителя снизу.

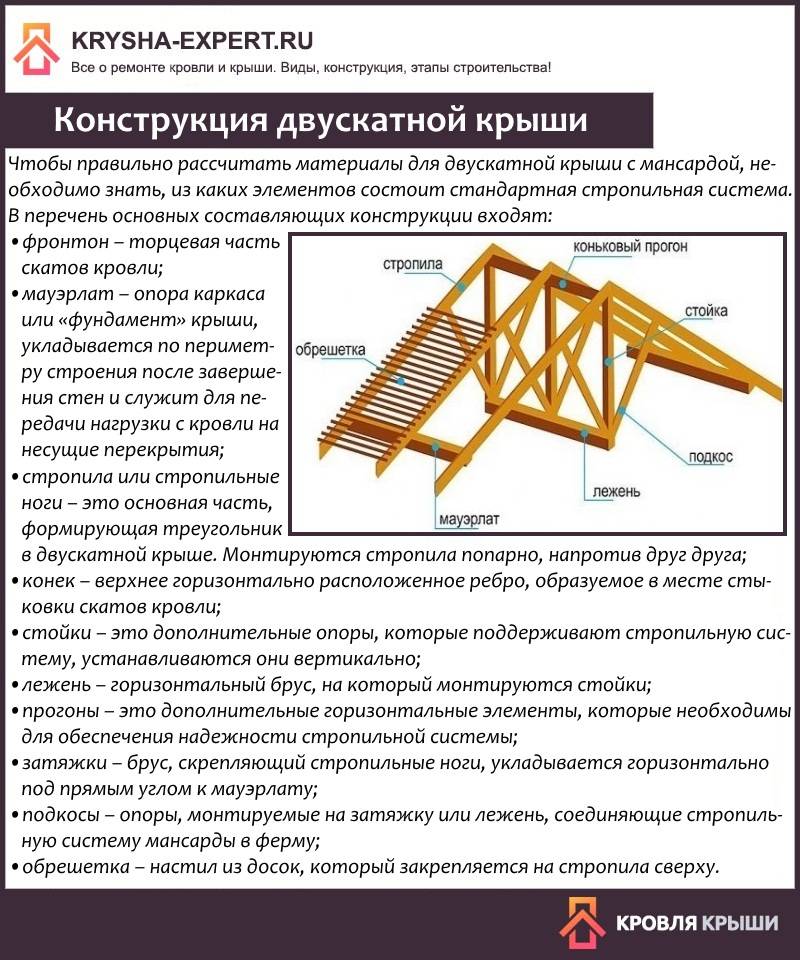

Система стропил

стропильная система двускатной крыши

После того как возведено и укреплено основание можно проводить постройку каркаса, иными словами начинать установку стропил.

Монтаж стропил состоит из таких этапов:

определить шаг стропил. Обычно, он равен 80-90 см, и это соответствует размерности брусьев обрешетки;
для того чтобы закреплять стропила необходимо изначально сделать отверстия в мауэрлате;
как правило, обустройство каркаса для крыш необходимо начинать с фронтона всей постройки, иными словами с торцевой части. С двух сторон крыши устанавливают стропила торцевого типа, а потом натягивается шнур от конька к коньку. Этот шнурок станет помощником, когда вы будете выставлять элементы в промежутках;
все ноги стропил следует зафиксировать на мауэрлат при помощи кронштейнов и скоб из стали. Ноги стропил должны выйти за периметр постройки на 40 сантиметров. Если у вас не получится соорудить свес стропил, то вы можете нарастить его с помощью специальных брусков кобылок, имеющих меньшее сечение, закрепив на стропилах гвоздями;
для фиксации нижней части ног стропил следует использовать обвязку, которая будет опираться на мауэрлат. Когда стропило имеет недостаточную длину, то нужно его нарастить, подложив на него еще один брус внахлест. Нахлест должен быть как можно больше, не менее одного метра, так как в ином случае крыша утратит жесткость;
каркасы, имеющие пролеты в шесть метров невозможно устанавливать без обустройства затяжек между ногами стропил. Их монтируют между опорами стропил для того, чтобы конструкция визуально напоминала букву «А»;
после того как все стропила будут установлены следует их фиксировать ровно вертикально. Здесь используется брус конькового типа, поставив его сверху конструкции;
и последний этап это устройство обрешетки. Если вы предполагаете применять материал для кровли мягкого типа, то следует делать обрешетку сплошного типа из фанеры, либо ОСБ-плит, которые имеют высокие влагостойкие свойства. В случае если вы собираетесь использовать такой материал для кровли как профнастил, шифер либо металлочерепица, то обрешетка здесь делается поперечного типа. Для увеличения уровня прочности около коньков обустраивается сплошная обрешетка не зависимо от вида покрытия.

Установка стропил

Начинать работу следует с балочных перекрытий. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердаком не планируют пользоваться как жильем, можно брать доски 50х150 мм. Если же надо сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил предполагает следующие этапы:

Заготовка элементов конструкции. Для этого изготавливаются доски и брусья нужного размера, используя круглопильный станок.
Разметка всех составляющих частей конструкции по шаблонам.
Сборка стропильной системы крыши согласно разметке. После завершения данных работ следует произвести маркировку всех элементов.
В стропильных ногах и других элементах подбираются гнезда. Все крепления производятся с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила, имеющие небольшие пролеты, вполне можно собирать вне стройки на специальных предприятиях и приобретать их уже в таком виде. Благодаря этому каркас крыши делается гораздо быстрее.

Стропильную систему не зря выбирают для монтажа крыши, ведь она проста и надежна. Зная алгоритм действий, можно создать долговечную кровлю, которая будет защищать от ветра, холода и осадков.

Стропила: сечение, шаг, длина

Для расчета стропил вы можете воспользоваться специальным калькулятором, сэкономив время: Калькулятор для расчета стропил (xls, 150 Kb)

Сечение стропил выбирается с учетом следующих параметров:

Длины стропильных ног и шага их установки
Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность)
Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Мы предлагаем ознакомиться с нормативами, приведенными в таблице ниже. Однако лучше всегда выбирать вариант с запасом. Из таблицы сразу можно подобрать шаг стропил и длину.

Шаг установки стропил, мм	Длина отдельной стропилы, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
600	40х150	40х175	50х150	50х150	50х175	50х200	50х200
900	50х150	50х175	50х200	75х175	75х175	75х200	75х200
1100	75х125	75х150	75х175	75х175	75х200	75х200	100х200
1400	75х150	75х175	75х200	75х200	75х200	100х200	100х200
1750	75х150	75х200	75х200	100х200	100х200	100х250	100х250
2150	100х150	100х175	100х200	100х200	100х250	100х250	_

Виды каркасных крыш

Плоская кровля

Чаще всего используют для перекрытия нежилых помещений. Такой вид кровли строится с минимальными усилиями, но имеет ряд недостатков. Самым весомым из них является тщательный и трудоемкий уход за крышей. Необходимо вовремя убирать осадки и следить, чтобы не скапливалась вода на ней. Помещение под плоской крышей всегда имеет большую влажность.

Односкатная крыша

Такой вид каркасной крыши является простой и легкой в монтаже и эксплуатации. Конструкция крыши легко справляется с достаточно сильными ветровыми потоками, а монтаж ее не требует значительных строительных навыков.

Виды крыш Источник stroystalbud.com.ua

Двухскатная крыша

Самая популярная среди кровель каркасных домов. Благодаря чердачному помещению появляется возможность дополнительно утеплить дом и использовать свободное пространство. Нагрузка на такую кровлю распределяется равномерно по всему периметру дома. Уход за ней минимальный – нет необходимости убирать снег и воду.

Ломаная крыша

Такую кровлю используют для максимального использования всей площади дома. Под ломаными крышами конструируют мансарды. Среди массы преимуществ у таких крыш есть свои существенные недостатки

В разы увеличивается расход строительных материалов, ломаная крыша требует тщательного просчета и опытных мастеров, во избежание больших теплопотерь такие особе внимание нужно уделить утеплению и гидроизоляции

Многощипцовая крыша

Чаще всего устанавливают на домах сложной планировки. Такой вид кровли выдерживает большие нагрузки, имеет дополнительное помещение, оригинальный вид. К недостаткам относят – большое количество отходов при монтаже, финансово затратная, требует команду опытных мастеров для монтажа.

Каркасный дом Источник yakimanskoe.ru

Коническая крыша

Устанавливается на зданиях, которые построены в форме круга. К плюсам можно отнести – оригинальность и легкость в уходе, минусом такой кровли является сложности в расчетах каркаса и монтажа.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором:

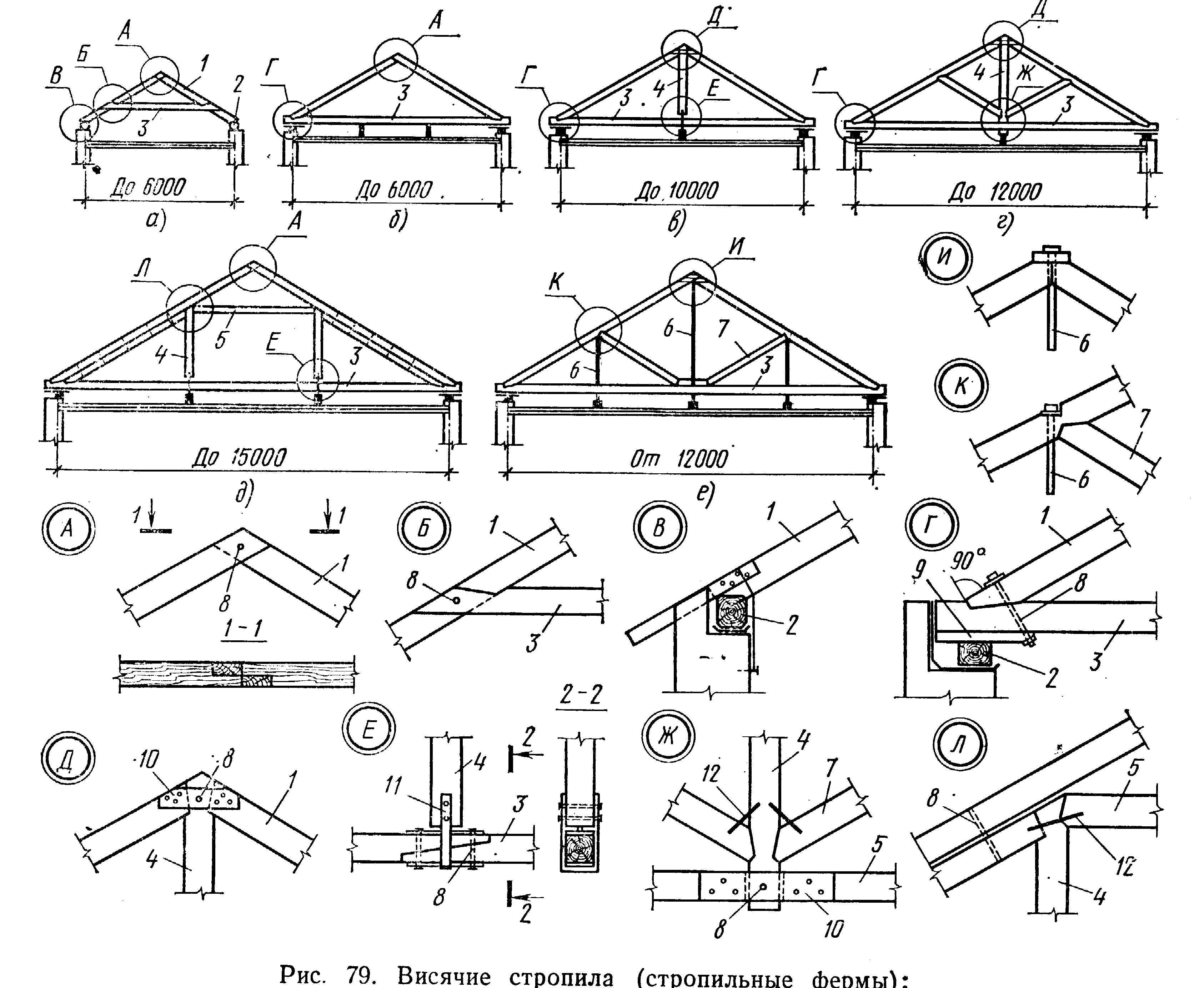

Двухскатная крыша каркасного дома. Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;
шаг 1,4, длина 3, сечение 75х125 мм;
шаг 2,15, длина 5 м, сечение 100х250;
шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
металлочерепица – угол в 14°;
профнастил – 12°;
битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида:

Несимметричные. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

Столбчатый фундамент

Фундамент

Для того чтобы построить небольшой домик для одной средней семьи на столбчатом фундаменте, для основания надо приобрести около 120–150 столбиков.
С помощью обычного бура надо проделать в грунте углубления диаметром 20 см и глубиной около метра. Расстояние между отверстиями — около 80 см.
Потом в отверстия вставляются асбоцементные трубы (столбики). Оставшееся рядом с трубами пространство надо утрамбовать, наполнив щебнем и песком.
Через воронку в отверстия столбиков надо залить раствор цемента.

Установив такой фундамент, не надо даже ждать, пока застынет раствор, чтобы продолжить работу.

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски

Важно только, чтобы кора была удалена, а первая доска все равно была обрезная

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Ригель

Ригель (опорная горизонтально расположенная балка, на которую опираются остальные несущие элементы дома) размещается как можно ниже, но его уровень должен находиться на уровне потолка первого этажа. Ригель, расположенный выше, не будет выполнять своих функций, связанных с распорными нагрузками.

В нашем случае высота расположения ригеля выбирается с учетом высоты дверного проёма, который равняется 2 м 10 см, плюс запас в размере 10-20 см, а также плюс 5 см на отделочный материал.

Если установить двери высотой около 2-х метров (нестандартные), то ригель можно опустить ещё ниже. Следует учесть, что для меньшей кубатуры воздуха в мансардном помещении потребуется меньше энергии для её обогрева. Этого можно достичь, если ригель расположить на минимальной высоте.

Следует также учитывать тот факт, что высота потолков в жилых помещениях не должна быть меньше 2-х метров 50 сантиметров. Для спальных помещений допускается высота потолков не меньше 2-х метров 15 сантиметров, хотя эта величина зависит от роста жильцов.

Данное соответствие позволит использовать пиломатериал практически без остатков.

Ригеля монтируются с таким же шагом, как и стропила (70-80 см).

Как крепится ригель к стропилам

Ригель и стропила делаются из одного материала и одинакового сечения. Ригель, с помощью гвоздей длиной 150 мм, крепится напрямую без каких-либо прокладок, при этом гвозди с обратной стороны загибаются.

Укладка и крепление мауэрлата

Каркас стропильной системы, естественно, состоит из стропил, а также мауэрлата и соединительных элементов – балок, прогонов, опорных ригелей, подкосов и других элементов. Двускатная крыша монтируется и без мауэрлата, если стропила крепить непосредственно к балкам перекрытия. Но при этом способе крепления стропил все нагрузки, создаваемые крышей на каркас, будут сосредоточены в местах закрепления балок перекрытия, то есть к прочности балки предъявляются более жесткие требования.

Мауэрлат укладывают вдоль стены параллельно коньку крыши. Поскольку речь идет о двускатной крыше, то обычно его монтаж выполняют по длине здания. В зависимости от материала стен его укладывают либо по центру стены, либо ближе к внешней или внутренней грани стены, но ближе 5 см от грани укладывать мауэрлат не рекомендуется. Проще всего выполнить монтаж мауэрлата, закрепляя его к стене, изготовленной из деревянного бруса. Верхний брус и будет служить мауэрлатом. Вот некоторые способы закрепления мауэрлата к стенам из других материалов:

Этот метод используют, если монтаж применяют для крыш, площадь которых превышает 250 м2. Вдоль стены на расстоянии, не превышающем 2 м, в бетонную балку, которую заливают вдоль стены, замуровывают металлические шпильки с резьбой не меньше М12. Шпильки замуровывают, чередуя их расположение ближе к внешнему и внутреннему краям мауэрлата. Высота шпильки над бетоном должна быть такой, чтобы после установки мауэрлата она выступала над его поверхностью примерно на 30 мм. К плоскости бетонной балки мауэрлат притягивают гайками с шайбами.
Этот метод применим, если вы планируете монтировать двухскатные крыши, площадь которых менее 250 м2. Он отличается от предыдущего тем, что шпильки закладывают в процессе возведения стены. Для обеспечения прочности шпильки замуровывают на большую глубину, чем в бетонную балку.
Этот метод самый простой и надежный, если монтаж выполняют для конструкции двускатной крыши небольшой площади. Его применяют для стен, возводимых из кирпича. Мауэрлат крепят с помощью проволоки-катанки, предварительно заложенной в стену на расстоянии не менее 3 кирпичей от верха стены. Если с внешней стороны стену будут штукатурить, то проволоку можно проложить через всю толщу стены, иначе ее необходимо прятать в растворе между кирпичами.

Вычисление постоянной нагрузки

Собственный вес материала финишного покрытия оказывает не меньшее влияние, чем другие факторы. Более того, масса тяжелого кровельного покрытия действует на стропила постоянно. Стоит отметить, что чем больше вес 1м2 материала для кровли, тем выше нужен угол наклона кровли. Наибольший вес имеет цементная и керамическая черепица, а наименьший – различные рулонные материалы. Соответственно выбирается и уклон крыши для них, однако есть и исключения из этого правила. Например, металлочерепица и фальцевые кровли, наклон которых может составлять 1:5.

Выбор конструкции стропильной системы производится только после подбора подходящего типа кровли и выполнения всех перечисленных выше расчетов. Кроме того, нужно учесть и тип покрытия, поскольку с ростом его удельного веса увеличивается толщина стропильной системы. Как правило, разрабатывается план стропил, учитывающий все подобные нюансы, а также толщину обрешетки.

В процессе расчетов нужно не забывать и про утеплитель, вес которого тоже будет немалый. В том случае, когда планируется создавать мансарду, следует учесть и массу материала, который потребуется для выполнения внутренней обшивки чердачного помещения.
