Каркас для ванны своими руками: 4 надёжных варианта

Установка акриловой ванны на каркас

Под каждую ванну каркас разрабатывается свой, потому нюансы сборки у каждого случая свои. Даже у одной фирмы, под разные модели одной формы, каркасы бывают разные. Они учитывают геометрию ванны, а также распределение нагрузок. Тем не менее, порядок работ общий, как и некоторые технические моменты.

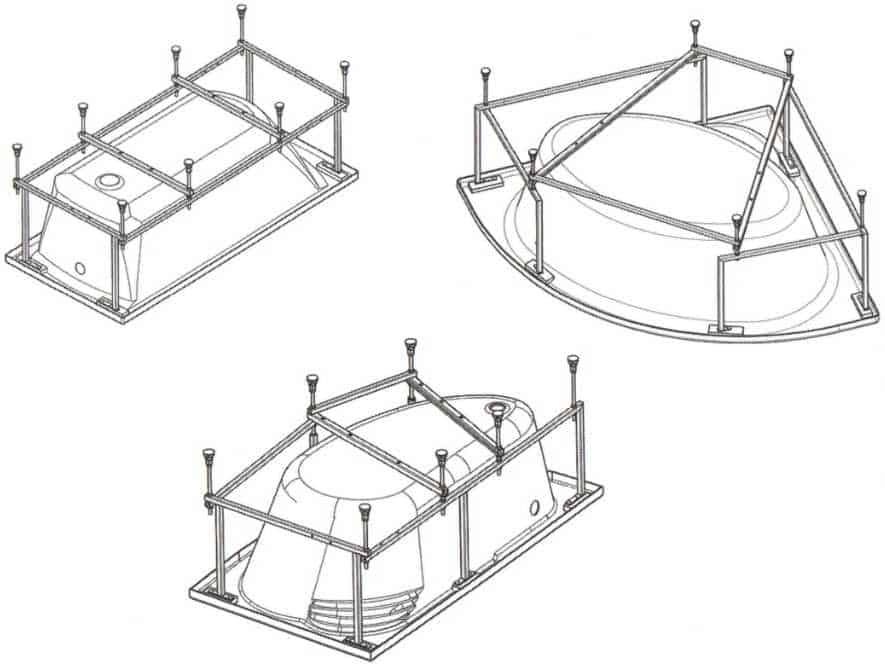

Пример каркасов для акриловых ванн разной формы

Скручиваем каркас

Собирается рама, на которую опирается дно. В некоторых случаях она идет сварная и собирать ее не требуется. Рама укладывается на дно перевернутой ванны, пока ничем не закрепляется. Ее выставляют ровно, так как она должна крепиться.

На стойки устанавливаются шайбы с крепежными элементами. Стойки — это или куски профиля (трубы квадратного сечения), или металлические пруты с резьбой на двух концах. Они должны крепиться к бортикам ванны. Фирмы разрабатывают обычно крепеж своей формы. На фото — один из вариантов.
Пример каркасов для акриловых ванн разной формы
Стойки обычно устанавливаются по углам ванны. В этих местах стоят пластины, могут быть отверстия, а может их и не быть — придется сверлить самим. Количество стоек зависит от формы ванны, но не менее 4-5, а лучше 6-7 штук. Сначала стойки просто собираются и ставятся на отведенные им места (пока не крепим).
Пример установки стоек (все детали из комплекта)
Вторая сторона стоек соединяется с каркасом поддерживающим дно. В торец стойки вмонтирована гайка с резьбой, в нее вкручиваем винт, соединяя каркас и стойку.
Вторая сторона стоек соединяется с каркасом
После установки стоек, при помощи болтов выравнивают положение каркаса. Он должен располагаться строго горизонтально, причем на нем плотно, без зазоров, должно лежать дно.

Крепим ванну к каркасу

После того, как каркас выставлен ровно, его прикручивают к усиленному дну акриловой ванны. Использовать надо саморезы рекомендованной длинны, которые идут в комплекте каркасом.

Фиксируем раму к дну

Следующий шаг установки акриловой ванны — выставление и фиксация стоек. По высоте они уже отрегулированы, теперь надо выставить их вертикально (контролируем строительным уровнем с двух сторон или проверяем точность выставления отвесом). Выставленные стойки «садят» на саморезы. Длина крепеже указана в инструкции к каждой ванне, но обычно они меньше, чем те, которыми фиксировалось дно.
Далее устанавливаем ножки на каркас.
- С той стороны, где не будет экрана, на штырь ножки накручивается гайка, после чего они вставляются в отверстия в раме (зависая на этой гайке), фиксируются к раме еще одной гайкой. Получилась регулируемая по высоте конструкция — подкручивая гайки можно выставлять ванну в нужное положение.
  Установка ножек без экрана
- Сборка ножек со стороны экрана другая. Накручивается гайка, устанавливается две больших шайбы, между ними вставляется упор для экрана (Г-образная пластина), закручивается вторая гайка. Получили регулируемый по длине и высоте упор для экрана. Затем накручивается еще одна гайка — опорная — и ножки можно ставить на каркас.
  Сборка ножек со стороны экранаСтавим на каркас

Монтаж экрана

Это уже не совсем установка акриловой ванны, но без этого этапа редко обходятся: устанавливаем экран. Если вы купили эту опцию, в комплекте идут пластины, которые будут его поддерживать. Их ставят по краям и в середине. Приставив экран и отрегулировав упоры на ножках, закрепляют их в требуемом положении. Затем на ванне и экране отмечают места, где надо закрепить пластины, потом сверлят под крепеж отверстия и закрепляют экран.

Крепеж для экрана ставим на бортик

Далее надо установить крепеж для акриловой ванны к стенам. Это изогнутые пластины, за которые цепляются бортики. Установленную и выставленную по уровню ванну придвигаем к стене, отмечаем где будут находится борта, ставим пластины так, чтобы их верхняя кромка была ниже отметки на 3-4 мм. Крепят их на дюбеля, просверлив под них отверстия в стенах.
Ставим крепеж на стены для акриловой ванны
При установке ванна надевается бортами на прикрученные пластины. Установив, проверяем, ровно ли она стоит, корректируем при необходимости высоту ножками. Далее подключаем слив и последний этап — прикручиваем экран к установленным на бортике пластинам. Внизу он просто упирается в выставленные пластины. Установка акриловой ванны закончена.

Монтаж акриловой ванны своими руками окончен

Далее надо будет сделать стык бортов ванны со стеной герметичным, но об это ниже, так как эта технология будет одинаковой для любого способа установки.

Как выбрать каркас и не ошибиться ↑

Каркас – дополнительная конструкция, которая перераспределяет нагрузку и защищает чашу акриловой ванны от деформации. Кроме того, основание служит для установки и фиксации сантехники. Акриловые ванны очень часто имеют сложную несимметричную форму. Правильно рассчитать и подобрать нужный каркас бывает не так просто. При покупке ванны в магазине, продавец, скорей всего, предложит подходящую модель из имеющихся.

Каркас делает ванну жесткой

Самый простой и популярный тип – обыкновенная подставка на ножках. Изготавливается она из металлического профиля. Чаще всего используют трубы прямоугольного сечения или П-образный профиль. Подставка состоит из нескольких отдельных элементов, которые поддерживают чашу.

В комплект также входят ножки. Высота их регулируется. Это позволяет выставить ванну точно по уровню, даже если пол в санузле неровный. Недостатком такого вида конструкции является то, что каркас берет на себя нагрузку только со дна ванны, а поддержка для бортов чаши отсутствует.

Плоская рама на ножках

Этот вид более сложный и прочный, чем предыдущий. Дно ванны опирается на плоскую раму из металлического профиля. По форме подставка соответствует дну чаши. Жесткости добавляют поперечные ребра. В конструкции присутствуют дополнительные вертикальные элементы. Они поддерживают борта чаши в нескольких точках.

Подставка зачастую продается в разобранном виде. Соединить все элементы металлического профиля при помощи болтов не составит труда. Каркас такого типа лучше использовать для ванн сложной формы и угловых чаш.

Пространственный цельносварной каркас для ванны – самая прочная конструкция из тех, которые предлагают производители. Он представляет собой сложную трехмерную конструкцию, которая надежно удерживает чашу. Такое основание имеет несколько опорных точек и распределяет нагрузку как со дна чаши, так и с ее бортиков. Ребра жесткости расположены в местах наибольших нагрузок. Таким образом, вес полностью распределяется на металлические части конструкции.

Основание для угловой модели

Выбирая каркас для акриловой ванны, нужно учитывать ее размеры, конфигурацию, толщину стенок. Само собой, изделие из толстого слоя армированного акрила более 5 мм сможет выдержать значительно большую нагрузку, чем недорогой экземпляр с 1 мм стенками. Чем тоньше ванна, тем больше необходимость усиливать ее дополнительными опорными конструкциями.

Если вы приобрели ванну традиционной формы, тогда проблем не возникнет. Можно покупать универсальный прямоугольный каркас для прямоугольной ванны или пятиугольный – для угловой. Единственное, что придется учесть – габариты чаши. Как правило, в магазинах есть широкий выбор простых каркасов, которые отличаются страной-производителем и толщиной металла. Выбор в этом случае зависит от финансовых возможностей и желания покупателя.

Вариант универсальной конструкции

Если же акриловая ванна имеет сложную форму, вы планируете устанавливать гидромассаж и другие аксессуары, которые ослабляют конструкцию и утяжеляют чашу, тогда универсальной моделью обойтись не получится. Это может быть усиленный каркас или целая металлическая платформа.

Кроме формы и прочности конструкции, нужно обратить внимание на материал, из которого он изготовлен. Качественные изделия сделаны из металла достаточной толщины. Каркас будет стоять в ванной комнате – помещении с повышенной влажностью, так что производитель обязан позаботиться об антикоррозийной защите

Каркас будет стоять в ванной комнате – помещении с повышенной влажностью, так что производитель обязан позаботиться об антикоррозийной защите.

Формы каркасов

Если вы не можете найти в магазине подставку, которая подходит именно для вашей модели ванны, придется рассмотреть альтернативные варианты установки.

Сборка готовой опоры

Цельносваренная конструкция

В магазинах сантехники продаются заводские каркасы, предусмотренные для каждой модели.

Готовые опоры различают:

сборные;
цельносваренные.

Как собрать готовый каркас для акриловой ванны, подробно описано в инструкции. В комплекте предусмотрены необходимые крепежные детали.

Для сборки стандартной конструкции:

Разбирают все элементы, проверяют их наличие.
Подготавливают инструменты: дрель, отвертку, шуруповерт.
Ванну поворачивают вверх дном, надевают каркас сверху.
Перед вкручиванием креплений, намечают и делают отверстия, чтобы материал не треснул.
Чашу вставляют в основание, выравнивают с помощью строительного уровня.
Ванну фиксируют в каркасе.

После этого устанавливают сифон и смеситель, подключают изделие к канализации.

Когда требуется установка каркаса под ванну

Стандартные каркасы под ванну. Конструкция состоит из нескольких вертикальных опор с 2-3 горизонтальными обвязками. Модели промышленного производства рассчитаны на среднестатистические показатели, учитывающие человеческий вес и объем жидкости в резервуаре.

Некоторые строители допускают ошибки, устанавливая ванны слишком низко. Это препятствует нормальному сливу воды. В таких случаях за счет каркаса емкость поднимается на требуемую высоту.

Площадь стандартных ножек составляет 10 см². Некоторые люди стремятся создать дополнительную опорную поверхность для устойчивости ванны. Для этих целей подойдет заводской каркасный комплект либо конструкция, изготовленная самостоятельно.

Для ванн нестандартной конфигурации опора не только служит средством защиты от опрокидывания, но и выполняет декоративную функцию. Строительство подиума вокруг джакузи начинается с монтажа поддерживающего устройства. При желании собрать экран для маскировки коммуникаций без каркаса не обойтись.

Если требуется что-то особенное

Не все покупки полностью укомплектованы всем необходимым. В некоторых случаях возникает желание или необходимость выбрать другую систему крепления купели, без использования предоставленного дополнения. На сайте можно подобрать любые типы опорных конструкций разного вида. Можно найти декоративные типы с дизайнерским оформлением формы и цветом. Приятным бонусом станет огромный выбор наборов для установки и крепежей. Подготовка и задумка При качественном закреплении опорных основ есть точная гарантия успешной установки сантехнического оборудования. Сложно ровно зафиксировать уже собранную конструкцию, если не подготовлена напольная поверхность. Что нужно сделать:

Каркас из металлопрофиля своими руками

Установка каркаса из металлопрофиля для гипсокартона.

Подготовка оборудования и разметка

Подготовительный этап включает следующие шаги:

емкость переворачивается вверх дном;
саморезами на усиленном фанерой днище фиксируются профили, к которым прикручиваются ножки;
выполняется монтаж системы слива-перелива.

Следующий шаг — регулирование высоты за счет подкручивания ножек. Для горизонтальной ориентации применяется лазерный уровень.

Завершающий этап подготовительных работ — разметка области настенных креплений каркаса. Для этого на стене отмечается линия, соответствующая расположению нижнего бортика ванны.

Монтаж каркаса

Для правильного выполнения установки нужно придерживаться следующего алгоритма:

в отрезках профиля прорезаются отверстия для последующей фиксации;
в перегородки из кирпича и бетона согласно отметкам вставляются дюбели, на которых саморезами крепятся металлические рейки;
проводится монтаж боковых опорных планок;
после обработки герметиком наружных полок профилей монтируется ванна и соединяется с коммуникациями.

Самостоятельная установка каркаса.

На следующем этапе создаются опоры под днище. Они выкладываются из кирпича, шлакоблока или пенобетона с использованием цементного раствора. При этом дно емкости не должно соприкасаться с кладкой. Монтажная пена заполняет зазор. После отвердения состава завершается монтаж каркаса и устанавливается декоративный экран из гипсокартонных листов.

Устройство конструкции из профиля

Каркас из профиля

Каркас из профиля под ванну – наиболее популярный вариант.

Для изготовления используют:

трубы квадратного сечения;
П-образного сечения;
уголок.

Алгоритм действий:

Производят замеры.
Конструкцию рассчитывают для правильного распределения веса по всей площади каркаса.
Вырезают профиля нужной длины и скрепляют между собой.
Трубы укладывают на пол и сваривают или прикручивают болтами.
Раму-каркас приваривают к углам напольной основы.
Под ванну устанавливают платформу из кирпича, досок, песка.
Для амортизации используют резину, чтобы изделие не шаталось.
Зазоры между ванной и полом заливают монтажной пеной.

Отделочные работы

С целью понижения уровня шума (частично подушка выполняет эту функцию) от набирающейся в ванну воды можно в каркас вставить утеплитель, например экструдированный пенополистирол. Он вырезается по размерам большими на 2-3 мм, чем ячейка каркаса и вставляется заподлицо с наружной гранью бруса. Не забываем оставить место под ревизионное окошко, которое можно купить в магазине или выполнить самостоятельно. Ревизионное окошко должно располагаться так, чтобы обеспечивать доступ ко всем коммуникациям.

Приступаем к монтажу:

В качестве подосновы для керамической плитки можно использовать как гипсокартонные влагостойкие листы (в 2 слоя) либо цементно-стружечную плиту, или другие влагостойкие листовые материалы.
Укладываем на подоснову плитку с помощью клеевой смеси.
Производим затирку межплиточных швов с применением герметика.

Установка ванны на готовом металлическом каркасе

Если вы приобрели ванну вместе с каркасом, для того чтобы не прибегать к платным услугам мастеров, более подробно поговорим о том как установить ванну на ножках. Для этого необходимо осмотреть место где будет выполняться установка ванной. Если пол в этом месте кривой или имеет большие неровности, то необходимо будет выполнить цементную стяжку для выравнивания пола. На данном вопросе мы останавливаться не будем, так как по данному вопросу в интернет-ресурсах есть огромное количество статей на эту тему.

Каркас для акриловой ванны необходим для безопасной эксплуатации конструкции. Иначе бортики сооружения могут сломаться, не выдержав нагрузки

Далее, необходимо разместить каркас для акриловой ванны на место его установки. Используя, обычный уровень необходимо выставить его так чтобы, во-первых, он стоял устойчиво и все ножки плотно прилегали к основанию, во-вторых, нужно сделать уклон к месту канализационного слива. Всю эту процедуру выполняем без чаши. Ее нужно будет установить только после того, как все буде отрегулировано, а ножки закреплены контргайками.

Сборка рамы – каркаса

Для сборки каркасной рамы используется предоставленный производителем комплект, в нем уже присутствуют рамы и крепежи (ножки,пластиковые накладки для ножек, шпильки, стойки, шайбы, гайки, дюбеля, металлические профили, саморезы). Встречаются варианты частично подготовленной комплектации, когда в арматуре отверстия уже просверлены и в них вставлены дюбеля. Но мы рассмотрим другой вариант, чтобы собрать раму своими руками. Установка каркаса требует точных замеров и умения пользоваться инструментами. Нам потребуются:

отвертки;
дрель;
набор гаечных ключей;
пассатижи;
крюки монтажные;
комплект производителя;
силиконовый герметик;
уровень;
рулетка.

Подготовка и установка каркаса на акриловую ванну

Для начала работ нужно перевернуть ванну вверх днищем, предварительно подстелив мягкую ткань или картонную коробку. Защитную пленку с внутренней поверхности не убираем, чтобы не повредить покрытие. Со всех сторон чаши должен быть доступ. Рекомендуется разложить крепежи и рамы, чтобы вы видели, что где находится, тогда для поиска нужной запчасти будет тратиться меньше времени. После подготовки приступаем к сборке.

Замерить расстояние между ножками и креплениями, нанести разметку (ножки должны располагаться как можно ближе к краям, 1 пара ближе к сливному отверстию, а 2 – максимально близко к противоположному краю)
Просверлить отверстия в арматуре и изделии (будьте аккуратны при использовании дрели, при слишком глубоком отверстии можно повредить покрытие ванны или пустить по ней трещину, лучше используйте ограничитель для сверла)
Установить дюбеля в продольные металлические профили
С помощью длинных саморезов соединить профили, сопоставляя отверстия в арматуре и установленные дюбеля, следуя инструкции производителя
Собранный каркас расположить по центру дна ванны
Ножки устанавливаем по намеченной разметке, 3шт. – на передний край, 2шт. – на дно чаши и 2шт. на край у стены
Стойку ставим на бортик, берем длинную шпильку с гайкой, вставляем в отверстие и вкручиваем ее в металлический профиль
Закрепляем шпильку и ставим пластиковую опору на ногу, чтобы предотвратить скольжение

Установка ванны на самодельный каркас и кирпичи

Самый известный метод крепления акриловых ванн – это комбинированный способ, когда установка осуществляется на металлический каркас сделанный из алюминиевого профиля, а для того чтобы не прогибалось и не деформировалось днище используются обычные кирпичи. Для того чтобы соорудить такую конструкцию вам понадобится:

кирпичи, которые будут поддерживать днище купели;
для изготовления несущей конструкции потребуется металлический или алюминиевый профиль;
для того чтобы закрепить кирпичную кладку потребуется цементный раствор;
для герметизации швов рекомендуется воспользоваться герметиком;
для того чтобы собрать каркас помогут саморезы;
для размешивая цементного раствора, воспользуйтесь специальной емкостью и мастерком.

Стоит помнить! При работе с острыми и тяжелыми предметами следует соблюдать осторожность , так как случайно упавший инструмент может легко сделать отверстие в ванной, тем самым испортив изделие. Заранее лучше принять меры предосторожности, застелив купель плотной бумагой или толстой пленкой. Для того чтобы правильно установить ванну из акрила на стене нужно отметить какова будет ее будущая высота, отталкиваясь от которой мы будем формировать высоту кирпичной кладки

Делаем замер от пола до указанной линии, из полученных результатов отнимаем высоту самой ванны, и то, что получилось, будет толщиной кирпичной подкладки, на которую будет монтироваться ванна

Для того чтобы правильно установить ванну из акрила на стене нужно отметить какова будет ее будущая высота, отталкиваясь от которой мы будем формировать высоту кирпичной кладки. Делаем замер от пола до указанной линии, из полученных результатов отнимаем высоту самой ванны, и то, что получилось, будет толщиной кирпичной подкладки, на которую будет монтироваться ванна.

Установку ванны из акрила к стене рекомендуется начинать с монтирования металлического профиля, который в последующем будет служить опорой для ванны. Потом по нижнему уровню части кромки бортика ванны нужно установить при помощи дюбелей металлический профиль по всему периметру, где будет соприкасаться ванна со стеной. Именно на него будет упираться бортами ванна. Далее перед установкой ванны из акрила, делаем кирпичную подушку по днище ванны требуемой высоты.

Нужно знать! До того как закрепить акриловые ванны данным способом, все должно быть рассчитано так, чтобы во время монтажа она точно легла бортами на установленный ранее профиль, а днище слегка соприкасалось с кирпичной кладкой по ней. Прикрепление к стене в данной ситуации делается с помощью герметика, который наносится на профиль, и одновременно является уплотнителем предотвращая протекание воды.

Таким образом, изготовление каркаса можно считать завершенным, но можно создать лицевой защитный экран из этого же металлического профиля. Данный экран даст возможность скрыть внутреннюю часть и сможет обеспечить дополнительную защиту для наружного борта, а так же даст возможность сделать специальный люк для ремонта и обслуживания сифона. Вы узнали, каким образом правильно установить акриловую ванну на каркас, сделанный своими руками.

Как собрать каркас для акриловой ванны

Каркас для ванны

Большинство производителей выпускают каркасы для ванн, не рассчитывая на вес человека. Их изготавливают из тонкого профиля. Человек, купивший ванну с подобным каркасом, сам пытается ее укрепить или сделать новую, с учетом всех нагрузок.

Каркасом называют дополнительную конструкцию, которая укрепляет чашу ванны, монтируясь под ней. Она надежно фиксирует бортики чаши, защищает изделие от деформации и изгибов.

Современные ванны могут иметь разные формы, подобрать нужную конструкцию для них очень непросто. При покупке изделия в магазине, вам предложат тот вариант, который есть в наличии.

Критерии выбора изделия

При огромном ассортименте товара порой трудно остановить свой выбор на какой-либо модели. Придерживаясь рекомендаций можно приобрести изделие довольно высокого качества для соответствующего дизайна и размера ванной комнаты:

Необходимо проверить прочность каркаса под ванну. Обычно он изготавливается при помощи сварки или собирается на болтах, имеет прямоугольную форму, устанавливается под дно чаши и должен выдерживать вес воды и человека. Каркас более сложной конструкции нестандартной формы имеет дополнительные элементы, придающие прочность стенкам по всему периметру. Скелет под акриловую ванну соответствует форме изделия, но он не должен быть слишком усложнённым, так как это указывает на плохую жёсткость ёмкости.

Из пластика

Наиболее простым и востребованным вариантом создания экрана является применение пластикового материала. В этом случае отпадает необходимость дополнительных облицовочных работ, так как в натуральном виде он выглядит привлекательно. В случае необходимости такой экран легко демонтируется для получения доступа к коммуникациям под ванной.

Кроме самого пластикового материала понадобится профиль для создания каркаса, который крепится по контуру строящегося экрана.
Начиная сверху под бровкой ванны фиксируется планка или профиль металлический, после чего устанавливается сам пластиковый профиль.
Для прочности и надежности конструкции в целом рекомендуется сделать крепеж центральной части экрана. Это обязательно нужно сделать при применении пластика низкого качества, который достаточно чувствителен к механическим воздействиям, в результате эксплуатации он может деформироваться.
Профиль снизу, так же как и в предыдущих случаях, проходят герметиком.

Пластиковые полосы нарезаются острым монтажным ножом, верхний и нижний края вставляют в профиль. Так закрывается вся поверхность. В месте отверстия технологического назначения вырезается прямоугольное окно, которое закрывается дверкой из пластика, которую можно приобрести там же, где и основной материал.

Установка на кирпичи

Подпорки под дно иногда совмещают с установкой чаши на ножки. Основная задача – ровно выставить элементы, чтобы бортики встали ровно по горизонтали.

Вариант 1

Для работы понадобятся:

металлические уголки с перфорацией длиной по периметру ванной;
кирпичи;
монтажная сетка;
цементно-песчаный раствор;
силиконовый клей;
дюбели, саморезы;
строительный уровень.

Шаг 1. Делаем установку подпорок

На полу отметить местоположение дна. Ближе к краям, но оставляя 5-10 см до окончания границ дна, поставить опоры. Хватает обычно 8-12 штук по 4-6 кирпичей на каждую сторону.

Смешать небольшое количество раствора, можно использовать готовую смесь для кладки. Уложить 2-3 ряда подпорок, высота зависит от модели акриловых чаш. Можно вплотную к стене или на удалении, ширина кладки – в 1 элемент, толщина шва до 8-10 мм.

Создание опор из кирпичей

Пока раствор не высох, чаша ставится сверху, отмечается граница прохождения бортов. Если не получается ровно, ванна на подпорках не встает, положение ее регулируют с помощью раствора на финальной стадии.

Шаг 2. Монтаж опорного элемента

К линии прохождения бортов приложить металлический уголок. В нем должны присутствовать монтажные отверстия. Отметить маркером места, где будут сформированы отверстия на поверхности. Просверлить отверстия, вставить дюбели. Посадить уголок на саморезы.

Присоединение металлического уголка для опоры бортов

Шаг 3. Маскировка и установка акриловой ванны

Подпорки обернуть монтажной сеткой, покрыть слоем штукатурки. После их можно будет покрасить, чтобы элементы для опоры смотрелись гармонично. Так как кирпич очень хорошо впитывает влагу и разрушается, штукатурка должна быть влагостойкой и будет играть роль гидроизоляции.

Сетку сложить на верхней части подпорок, стянуть, чтобы материал полностью закрывал их. Поверх положить толстый слой цементного раствора. Уголок на стене промазать сантехническим силиконом.

Готовый вид подпорок

Ванна ставится на уголки, опирается на подножки. Отрегулировать геометрию, при помощи строительного уровня. Лишний силикон удалить первым, он быстрее застывает. Для выравнивания можно использовать обычную чайную ложку, она помогает сформировать красивый шов. Излишки раствора удалить, в месте соединения ванны и подножек утрамбовать. После произвести установку сантехники и коммуникаций.

Вместо кирпичей можно использовать пеноблоки, распилить их по форме ванной. За счет их размеров монтаж ванны проводится проще и быстрее, но потребуется качественная гидроизоляция, так как материал очень гигроскопичен.

Вариант на ножках и на газоблоке

Вариант 2

Возможна установка ванны на пьедестал. Чаша при этом поставлена может быть дополнительно на ножки. В этом способе подставка под дном чаши будет выглядеть как небольшая площадка высотой в 2 элемента. На дно ванны прикрепить 2 планки на саморезы. Чашу перевернуть и опереть планки на площадку. Уголок для поддержки бортов на стене крепится по тому же принципу, бортики фиксируются также, как и в предыдущем варианте.

Внешняя разница между вариантами установки на кирпичи

Под дном останется пространство, которое образовалось из-за планок. Его заполнить строительной пеной, так ванна фиксируется на постаменте. Чашу требуется заполнить водой.

Если ванна стоит на опорных ножках, свободный промежуток между кирпичной площадкой и дном также заливается пеной. После высыхания пене можно придать форму и отделать поверхность для маскировки штукатуркой, поставить панели, гипсокартон или положить кафель.

Установка короба из влагостойкого гипсокартона

Монтаж ванны

Когда каркас полностью готов на него устанавливают чашу:

Заливают цементную подушку, на которую опирается днище.
Аккуратно опускают ванну в отверстие на каркасе.
После подключают подводку к водоснабжению и канализации.

По бокам каркас зашивают щитами из толстой фанеры, ДСП или плоского шифера. Щиты закрепляют с помощью шурупов с антикоррозийным покрытием. На полученные стенки клеят плитку. Щели между плиткой, полом и каркасом заделывают герметиком.

Для удобства делают дверцы, чтобы обеспечить доступ к трубам в случае протечек и засоров. Под ванной хранят моющие средства.

Срок службы изделия полностью зависит от надежности установки. Каркас под ванну должен быть основательным и очень прочным. Выбрать готовую конструкцию или сделать ее самостоятельно, решать покупателю. Можно вызвать мастера и доверить монтаж опытному специалисту.

https://youtube.com/watch?v=LuiGhtvn4kA

Установка каркаса

Располагаем элементы основания на полу, предварительно проклеенные изоляцией.
Фиксируем основание к полу анкерами либо дюбелями, в зависимости от конструкции пола.
Закрепляем стойки к основанию с помощью коротышей или других элементов, предназначенных для соединения горизонтального и вертикального бруса. Монтаж ведется на саморезах (самонарезных винтах).
Используя такие же соединительные элементы, как и в предыдущем пункте, закрепляем верхний пояс. В местах крепления верхнего пояса к стене проклеиваем изоляцию.
Укладываем на каркас подготовленный лист водостойкого ДСП (подложку). Фиксируем саморезами (подготовка ДСП к монтажу приведена ниже).

В качестве подложки используется влагостойкое ДСП толщиной не менее 25 мм либо влагостойкая фанера (ФК или ФСФ) толщиной от 15 мм

Вырезаем в ДСП отверстие под ванну:

С помощью шаблона переносим габариты отверстия на лист. Шаблон предоставляется в комплекте с ванной;
Отверстие вырезается с помощь электролобзика либо узкой ножовкой, при отсутствии такового;
Прикладываем на каркас и примеряем ванну.

В случае, когда все получилось правильно и все размеры сошлись, вынимаем ванну и фиксируем лист. Покрываем неокрашенные деревянные и металлические элементы слоем защитной эмали и даем высохнуть.

Размеры

Размеры каркасной конструкции во многом зависят от габаритов сантехники. Например, модели с габаритами 170х80, 170х70, 100х70 см должны быть установлены на основания с аналогичными размерными показателями. Габариты ванны зависят от ее формы. К примеру, параметры 170х80 см характерны для простых прямоугольных изделий, 194х100 см – для овальных, 130х130 см – для угловых.

Обязательно нужно измерить все необходимые поверхности перед проектированием каркаса.

Следует постараться не ошибиться с размерами, если делать основу самостоятельно. В противном случае сантехника будет стоять неустойчиво.

Установка ванны на готовый каркас

Если в наличии есть рама и акриловая ванна, можно начинать установку. К разобранному изделию прилагается инструкция по сборке и все необходимые крепежи.

Порядок сборки:

Снять упаковку, проверить комплектацию. Приготовить дрель, шуруповерт или отвертку; разложить все элементы последовательно для сборки. Чтобы качественно собрать каркас, пользуйтесь хорошими инструментами.
Есть каркасы, которые крепятся, непосредственно, к основанию чаши. Определитесь заранее, когда вам это нужно будет делать. Проще всего надеть готовый каркас на перевернутую вверх дном ванную.
Чтобы вкрутить крепление в акриловую чашу нужно иметь ограничитель глубины вхождения сверла. В инструкции к каркасу указан диаметр необходимого отверстия и его глубина. Нельзя вкручивать крепеж в акрил, предварительно не подготовив отверстие. Материал чаши может не выдержать и треснуть.
Собранный каркас, отдельно или вместе с ванной, устанавливается на отведенное ему место. Конструкция выравнивается с помощью уровня, регулируется высота, фиксируется чаша.
На завершающем этапе устанавливается сифон и смеситель.

Материалы для изготовления экрана под ванную

Экран под ванну своими руками делают из:

оцинкованного профиля, обшитого листовым материалом:
- влагостойким гипсокартоном;
- влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
- ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
кирпича;
газобетона толщиной 50 мм;
пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).

Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.

Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.

Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.

Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.

Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.

Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.

Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу. С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея

С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.

На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.

4 варианта изготовления каркаса под ванну своими руками
