Канальный кондиционер для квартиры: принцип работы и монтаж своими руками

Принцип функционирования

Особенностью работы сплит-системы канального типа, как и прочего климатического оборудования, является удаление тепла из обслуживаемого помещения с последующим его переносом за пределы строения. По своей сути принцип работы канального кондиционера мало чем отличается от функционирования прочего холодильного оборудования. Так, движение хладагента, его переход из газообразного состояния в жидкое происходит посредством двух узлов: испарителя и конденсатора. Внутренний блок содержит в себе узел испарителя, а конденсатор является частью внешнего устройства.

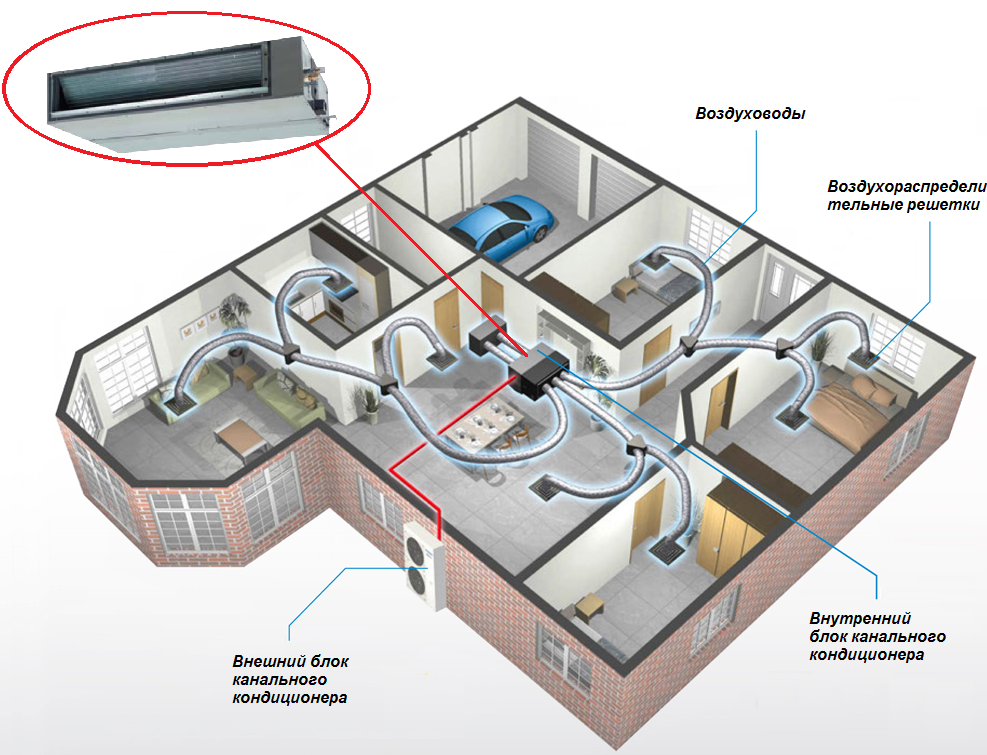

С учетом того, как работает канальный кондиционер, есть возможность распределять воздушные потоки пониженной температуры на большой площади объекта благодаря разводке вентиляционных каналов. Забранное тепло в процессе охлаждения воздушной среды выводится на улицу в виде конденсата.

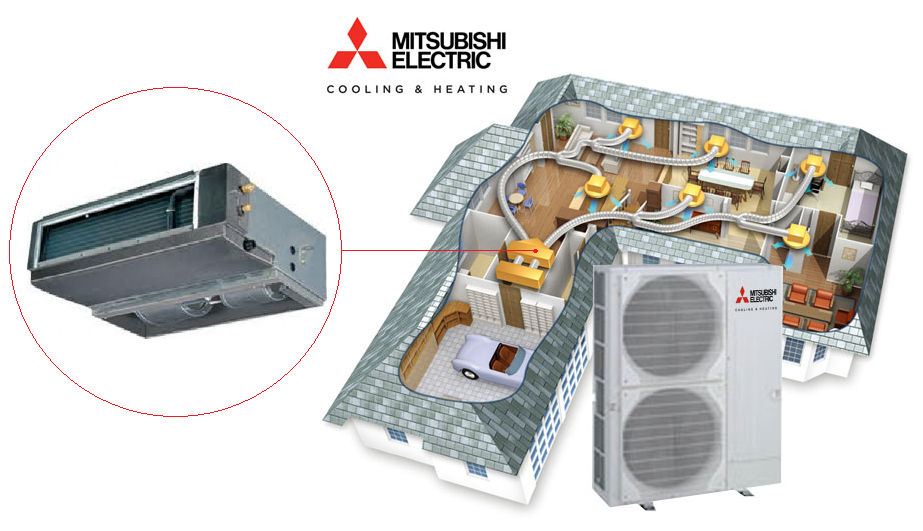

Кондиционеры канального типа благодаря особенностям устройства работают по принципу местной рециркуляции воздуха, что означает забор из помещения и дальнейшую обработку воздушной среды, а также возврат уже охлажденного воздуха обратно через систему воздуховодов.

Существуют инверторные канальные кондиционеры, которые имеют встроенную функцию регулирования мощности в зависимости от того, какая должна быть температура воздушной среды. Производительность у такой техники выше, а также шире возможности.

Благодаря инвертированию переменного тока в постоянный и обратному процессу, при котором появляется возможность достичь требуемой частоты переменного тока, канальное оборудование данного типа позволяет экономить электроэнергию.

Различают бытовые и промышленные канальные системы кондиционирования. В производственных целях подобная техника применяется нескольких видов:

• низконапорная;
• средненапорная;
• высоконапорные канальные кондиционеры.

Каждый из разновидностей оснащен двигателем компрессора определённой мощности. Если низконапорная техника наименее мощная из данного ряда моделей, то высоконапорные устройства наиболее производительны – мощность достигает 28 кВт. Это позволяет в свою очередь обслуживать весьма крупные объекты, так как при большом количестве клапанов, переходников и колен в системе воздуховодов ощутимо снижается давление, что ухудшает скорость передвижения воздушного потока и, соответственно, снижает производительность системы. А высоконапорные устройства призваны обеспечить бесперебойную работу даже при дополнительном препятствии в виде большой протяжённости вентиляционных шахт.

Принцип установки

Монтаж канального кондиционера выполняется поэтапно, а начинать рекомендуется с установки наружного блока. В зависимости от конфигурации объекта устройство может быть расположено в подвешенном состоянии посредством крепёжных шпилек, с помощью кронштейнов, закрепленных на стене, а также посредством подставки, которая позволит расположить внешний блок над уровнем пола. Следует предварительно позаботиться о прокладке трасс внутрь помещения.

Внутренний и наружный блоки между собой соединяются посредством медных труб – отдельные каналы для хладагента в газообразном и жидком состояниях. Конденсат отводится за пределы помещения посредством дренажной системы.

Соединительные трассы должны быть оснащены теплоизоляцией. Дополнительно следует предусмотреть отверстие в стене или оконной раме достаточного диаметра для прокладки кабеля питания.

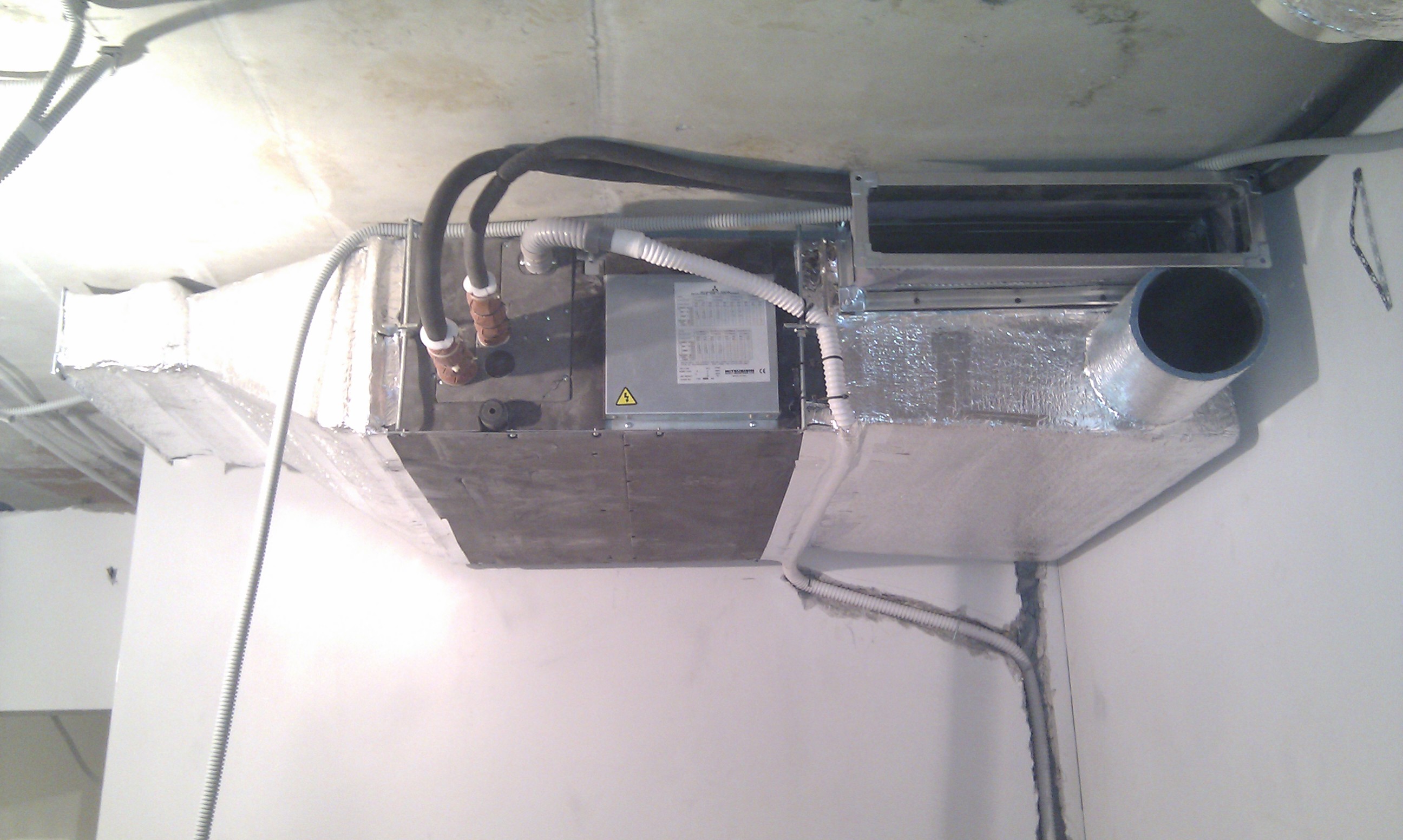

Установка канального кондиционера подразумевает также монтаж внутреннего блока и оборудование воздуховодов достаточной протяженности, чтобы обеспечить возможность обслуживания определенных помещений. Что касается сети вентиляционных каналов, то здесь следует предварительно выбрать тип материала. Так, для производственных помещений, где есть риск возгорания, используются исключительно оцинкованные воздуховоды. Выбор сечения определяется, исходя их производительности оборудования и размера помещения.

Установка канального кондиционера в квартире, если при этом есть возможность скрыть внутренний блок без особой потери высоты и площади помещения, допускает применение гофрированных и пластиковых вентиляционных каналов. Однако для экономии пространства рекомендуется использовать воздуховоды прямоугольного сечения, так как круглая форма каналов будет дополнительно скрадывать высоту помещения, что в любом случае нежелательно.

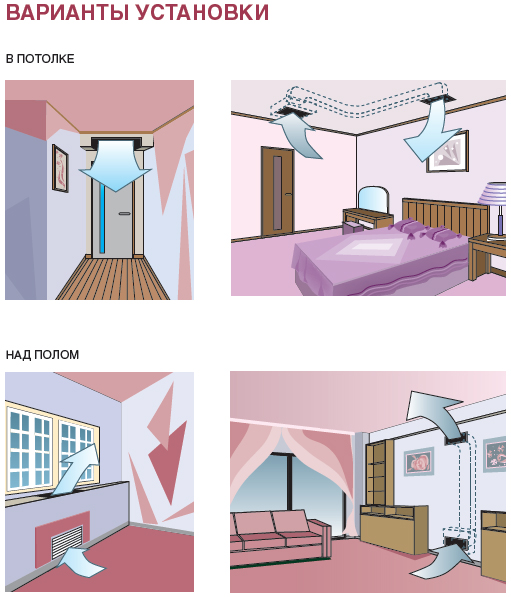

Правила размешения блочных кондиционеров с подачей воздуха с улицы

При потолочном размещение испарителей важно, чтобы поток прохладного воздуха не доходил до места нахождения людей. Поэтому используют узкие щелевые жалюзи

Чем выше потолок, тем лучше усредняются встречные газовые потоки. В канальной сплит-системе необходимо расстояние между нормальным и подвесным потолком не меньше 25 см. То же самое касается фальш стен, за которыми проходят каналы.

Кондиционер с приточной вентиляцией

Приточная вентиляция обеспечивает подачу свежего воздуха в здание, причем одновременно очищает его от пыли и нагревает. Характерной особенностью всей этой системы является нагнетание воздуха в здание, в то время как вытесняемый воздух удаляется через специальные коробы и отводы. Преимуществом такого устройства считается возможность проводить тщательную очистку воздуха, влажность и температуру которого можно регулировать.

Обычные системы вентиляции представляют собой воздухоотводные коробы, которые, в основном, находятся в санузлах и на кухне. Через них естественным способом уходит загрязненный воздух, а щели в окнах и дверях выполняют функцию насоса, подавая свежий воздух с улицы. Эту незамысловатую схему называют приточная естественная вентиляция.

Но такая вентиляция имеет определенные недостатки – ее дееспособность зависит от скорости ветра, температуры и других факторов. А с появлением пластиковых окон она стала малоэффективной.

Виды

Канальные кондиционеры делятся на несколько разновидностей по следующим признакам:

По напору вентилятора внутреннего блока

Напор — это давление, соответственно, измеряется он в Паскалях (Па). Кондиционеры бывают:

• низконапорными, с напором до 50 Па;
• средненапорными, с напором до 150 Па;
• высоконапорными, с напором до 300 Па.

Чем более высоким является аэродинамическое сопротивление подключаемых к кондиционеру воздуховодов, тем более сильный напор требуется для продавливания через них воздуха.

По режиму работы (тип электрической схемы)

Есть два варианта:

1. Старт/стоп-кондиционеры: в этих приборах компрессор всегда работает с одной и той же скоростью, соответственно, и мощность теплового насоса остаётся практически постоянной. Для поддержания температуры на заданном пользователем уровне автоматика периодически отключает охладитель, отчего данный режим и получил название «старт/стоп».

2. Инверторные: более современные кондиционеры, в электрической схеме которых имеется инвертор — электронное устройство, позволяющее получать переменный ток любой частоты. Благодаря этому появляется возможность регулировать скорость работы компрессора и, соответственно, мощность теплового насоса.

Инверторный кондиционер не отключается — он устанавливает оптимальную мощность охлаждения и в таком режиме работает постоянно.

Следует знать, что продавцы зачастую приписывают инверторным кондиционерам преимущества, которых на самом деле не существует. Желание поднять спрос на эти модели вполне понятно: инверторный охладитель стоит в 1,5–2 раза дороже обычного старт/стоп кондиционера той же мощности.

Вот самые распространённые мифы:

1. Инверторный кондиционер экономит электроэнергию: при этом сообщаются умопомрачительные цифры — до 30%. Однако, любые попытки найти информацию о том, где, кем и при каких условиях проводились исследования, оказываются безрезультатными. Если же рассуждать теоретически, то инверторная модель может оказаться даже более затратной: в ней имеется дополнительный потребитель в лице платы управления инвертора плюс для его силовой схемы характерны некоторые потери.
2. Режим работы без отключений продлевает срок службы компрессора: в ответ на подобное утверждение опытные мастера советуют вспомнить компрессоры советских холодильников, которые работали в режиме «старт/стоп» десятилетиями и при этом не ломались. То же самое можно сказать о компрессорах первых импортных кондиционеров, появившихся в СССР в 80-хх. Они исправно служили очень долго, пока прибор не меняли по причине морального старения или утраты привлекательного внешнего вида. Таким образом, можно сделать вывод: компрессор — весьма живучий агрегат, даже если он работает в режиме «старт-стоп».
3. Инверторный кондиционер менее шумный: компрессор в сплит-системе специально вынесен в наружный блок, чтобы его не было слышно в помещении, поэтому режим его работы на внутренний шумовой фон не влияет. «Звуковое сопровождение» производит вентилятор внутреннего блока и движущийся поток воздуха, на которые инвертор не оказывает ни малейшего влияния.

Единственное реальное преимущество инверторных кондиционеров состоит в том, что они поддерживают стабильную температуру (при режиме «старт-стоп» она постоянно колеблется в пределах 3-х градусов), и главное — подают менее холодный воздух. Последнее обстоятельство снижает вероятность простуды, что особенно актуально во время сна, когда человек наиболее уязвим.

По наличию дополнительных функций

Некоторые модели «канальников» имеют расширенный набор возможностей:

1. Функцию дополнительной обработки воздуха: подразумевается наличие увлажнителя, ионизатора, УФ-лампы (обеззараживание) и фильтра тонкой очистки, например, угольного или фотокаталитического.

2. Функцию подмеса наружного воздуха: очень удобная опция. Пользователи кондиционеров, в которых она не предусмотрена, вынуждены отказаться от проветривания и сидеть в душном помещении. Если же всё-таки открыть окно, то приток тёплого наружного воздуха будет неконтролируемым и весь наработанный кондиционером холод улетучится, да и сам он может выйти из строя из-за перегрузки.

Совсем иное дело — при наличии функции подмеса свежего воздуха. Аппарат сам осуществляет его забор через проведённый сквозь стену воздуховод в допустимом количестве, которое не приведёт к ощутимому изменению температуры и перегрузке. При отключении кондиционера воздуховод автоматически перекрывается электромагнитным клапаном. Обычно объём свежих поступлений составляет 8—15% от объёма воздуха, прокачиваемого через охладитель, но при необходимости этот показатель можно кратковременно увеличить до 20—30%.

Разновидности кондиционерных блоков

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Предлагаем ознакомиться Как почистить фильтр кондиционера

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

   Слева направо: колонный, кассетный и потолочный модуль

4. Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
5. Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
6. Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

• более высокая цена оборудования при одинаковой стоимости монтажа;
• внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
• наружный агрегат отличается габаритами и приличным весом;
• стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Миф №4 . Кондиционер нагревает воздух

На самом деле . Частично это правда – кондиционер, выполненный в виде сплит-системы, может подогревать воздух. Однако есть ряд ограничений, основное из которых – невозможность подогрева зимой. Включать сплит-систему на подогрев можно только при положительной уличной температуре (более дорогие модели — до -10С). При попытке обогрева помещения кондиционером в мороз, в недорогом кондиционере может сломаться компрессор, а в дорогом электроника не позволит включить подогрев

Осенью и весной, при плюсовой температуре, включение кондиционера в режиме подогрева должно производиться с осторожностью, поскольку радиатор внешнего блока охлаждается и на нём образуется большое количество конденсата и для предотвращения поломки кондиционера необходимо регулярное его удаление. В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время

На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения

Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения

В описаниях некоторых кондиционерах можно увидеть функцию «зимний комплект». Некоторые потребители, не разобравшись, считают, что эта функция кондиционера обеспечит оптимальную температуру воздуха в помещении в зимнее время. На самом деле, данная функция подразумевает охлаждение в зимний период помещений с интенсивным тепловыделением (например, комнат, где размещено большое количество аппаратуры). К подогреву воздуха, актуальному для большинства потребителей, это не имеет никакого отношения.

Теперь о проветривателях. Их модификация, называемая «бризер», имеющая функцию климат-контроля, подогревает воздух в помещении до заданной пользователем температуры вне зависимости от температуры за окном. Чем больше разница температур, тем эффективнее происходит нагрев. Большинство проветривателей без функции климат-контроля также подогревает воздух, но без возможности задания конкретного градуса – у прибора есть несколько мощностей нагрева, и чем выше эта мощность, тем теплее температура свежего воздуха в помещении. Рекуператоры нагревают воздух за счёт передачи тепла приточному воздуху от вытяжного. При наличии проветривателя, подогревающего воздух, не нужно тратиться на обогреватель. В случае рекуператора, подогрев даже не требует дополнительных затрат на электроэнергию.

Резюме

Таким образом, можно сделать вывод, что бытовой кондиционер и бытовой проветриватель – разные устройства, предназначенные для решения разных проблем, и в идеале дополняющие друг друга. При наличии проветривателя в помещении, для охлаждения воздуха в летний период достаточно простого, недорогого кондиционера (при расчете мощности кондиционера в тандеме с проветривателем, необходимо ставить кондиционер более мощный, чем если бы он ставился без проветривателя, так как в летнее время проветривание теплым воздухом потребует от кондиционера дополнительной мощности) поскольку функции подачи свежего воздуха, его фильтрации от всевозможных примесей и, при необходимости, подогрева – решает проветриватель.

(с) Свежий Воздух. Копирование только с указанием URL

В условиях современных герметичных квартир все чаще возникают вопросы, связанные с неэффективностью , а именно с отсутствием притока уличных воздушных масс. Вследствие отсутствия поступления свежего воздуха, в таких помещениях значительно уменьшается содержание кислорода в воздушной смеси, что приводит к резкому снижению умственной и физической активности находящихся в нем людей.

Сегодня эта проблема решается при помощи создания принудительной

Оснащения помещений проветривателями и стеновыми приточными клапанами, а также специализированным климатическим оборудованием – кондиционерами с притоком свежего воздуха. Справедливости ради следует сказать, что более корректно называть это оборудование не с притоком, а с подмесом уличного воздуха, причем объем воздушных масс, поставляемых в помещение, обычно не превышает 40 %.

Миф №2 . Кондиционер очищает воздух

На самом деле
. Кондиционер, несомненно, очищает воздух, но типовые модели оснащены только фильтрами грубой очистки воздуха, которые, если разобраться, чаще всего представляют собой металлическую сетку, задерживающую крупную и среднюю пыль комнатного происходжения. Такой фильтр не может эффективно препятствовать нейтрализации попавших в помещение микроорганизмов, пыльцы, мелких частиц пыли, бактерий и аллергенов.

Безусловно, дорогие (дороже 40-50 тысяч) модели кондиционеров оснащены фильтрами тонкой очистки воздуха и функцией дезактивации микроорганизмо и бактерий. Но даже недорогие, стоимостью до 30.000 рублей, модели проветривателей, оборудованы фильтрами тонкой очистки воздуха, препятствующих попаданию в проветриваемое помещение мелких частиц пыли, аллергенов, запахов, примесей, мельчайших загрязнений (пылевого клеща, плесени, грибка, бактерий и вирусов и т.д.). Ведь проблему проще (и как правило, дешевле) недопустить, чем устранять её последствия. К тому же, на фильтрах и в дренажной системе внутреннего блока кондиционера из-за конденсата влаги накапливаются (и зачастую, при несвоевременном обслуживании, размножаются) патогенные микроорганизмы, канцерогенные вещества и споры болезнетворных грибков, которые заражают жильцов. Поскольку в проветривателе исключён контакт с водой, то его фильтры не таят такой опасности. Конечно, как и в случае с кондиционером, условие соблюдения своевременной (рекомендованной производителем) очистки и замены фильтров, является главным залогом здорового воздуха и безаварийной работы оборудования – за любой техникой нужно следить. Отличие лишь в том, что проветриватель – это бытовой прибор и обслуживать его довольно просто самостоятельно, в то время как очистка кондиционера, как правило, требует выезда квалифицированного сотрудника сервисной службы и специализированного оборудования (особенно – очистка и диагностика наружного блока кондиционера, которую настоятельно не рекомендуется и даже запрещается выполнять без соответствующей квалификации).

Классификация

Канальные кондиционеры делятся на следующие виды:

• с низкой напорной силой;
• со средней напорной силой;
• с высокой напорной силой.

Основное назначение низконапорных систем – обеспечение кондиционирования воздуха в короткой системе воздушных шахт. Очень часто такие аппараты используют для своей работы фальш-антресоли.

Средненапорные кондиционеры предназначены для работы в квартирах, домах и магазинах маленького и среднего размера. Благодаря оптимальному соотношению напорной силы и длины воздуховода, такая аппаратура может обеспечить фильтрацию воздуха в нескольких комнатах одновременно.

Модели из последней категории – высоконапорные — устанавливают на крупных промышленных и торговых объектах. Высокая мощность оборудования позволяет работать в крупной, разветвленной системе воздушных шахт.

Как выбрать настенную сплит-систему с приточной вентиляции

Прежде всего необходимо определиться с основными параметрами здания:

• объем помещения;
• тип помещения: спальня, гостиная, кухня, офис;
• климатическая зона, максимальная и минимальная годовая температура;
• качество уличного воздуха;
• необходимость объединения нескольких внутренних и одного внешнего блока.

Исходя из этих характеристик, выбирают следующие параметры устройства:

• тепловая мощность (на охлаждение и на обогрев);
• производительность воздухообмена;
• наличие дополнительных систем для обеззараживания воздуха (ионизация, ультрафиолетовое облучение).

Каждая дополнительная опция увеличивает цену устройства. Следует тщательно продумать и выбрать лишь действительно необходимые.
